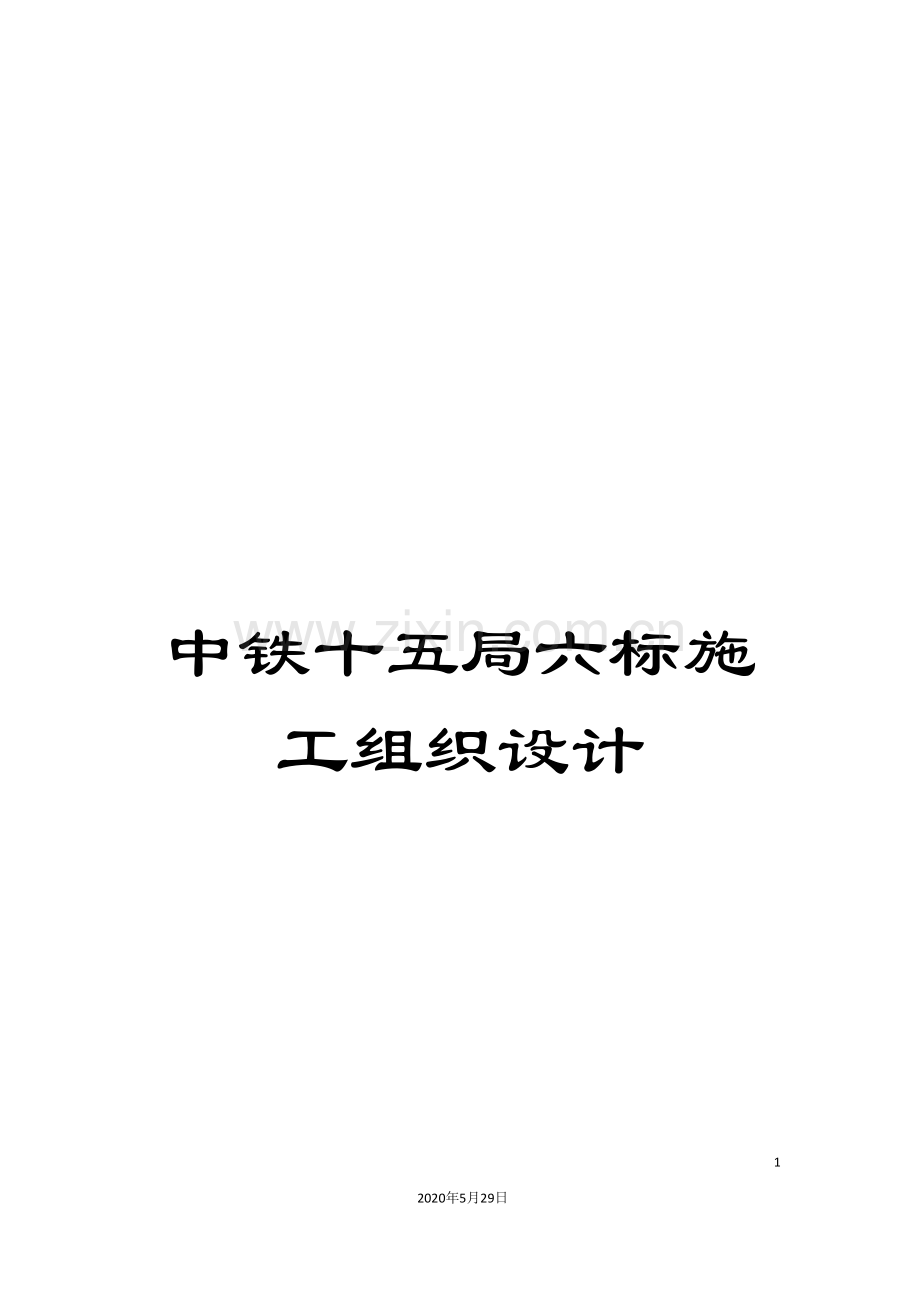

中铁十五局六标施工组织设计.doc

中铁十五局六标施工组织设计

249
2020年5月29日
文档仅供参考

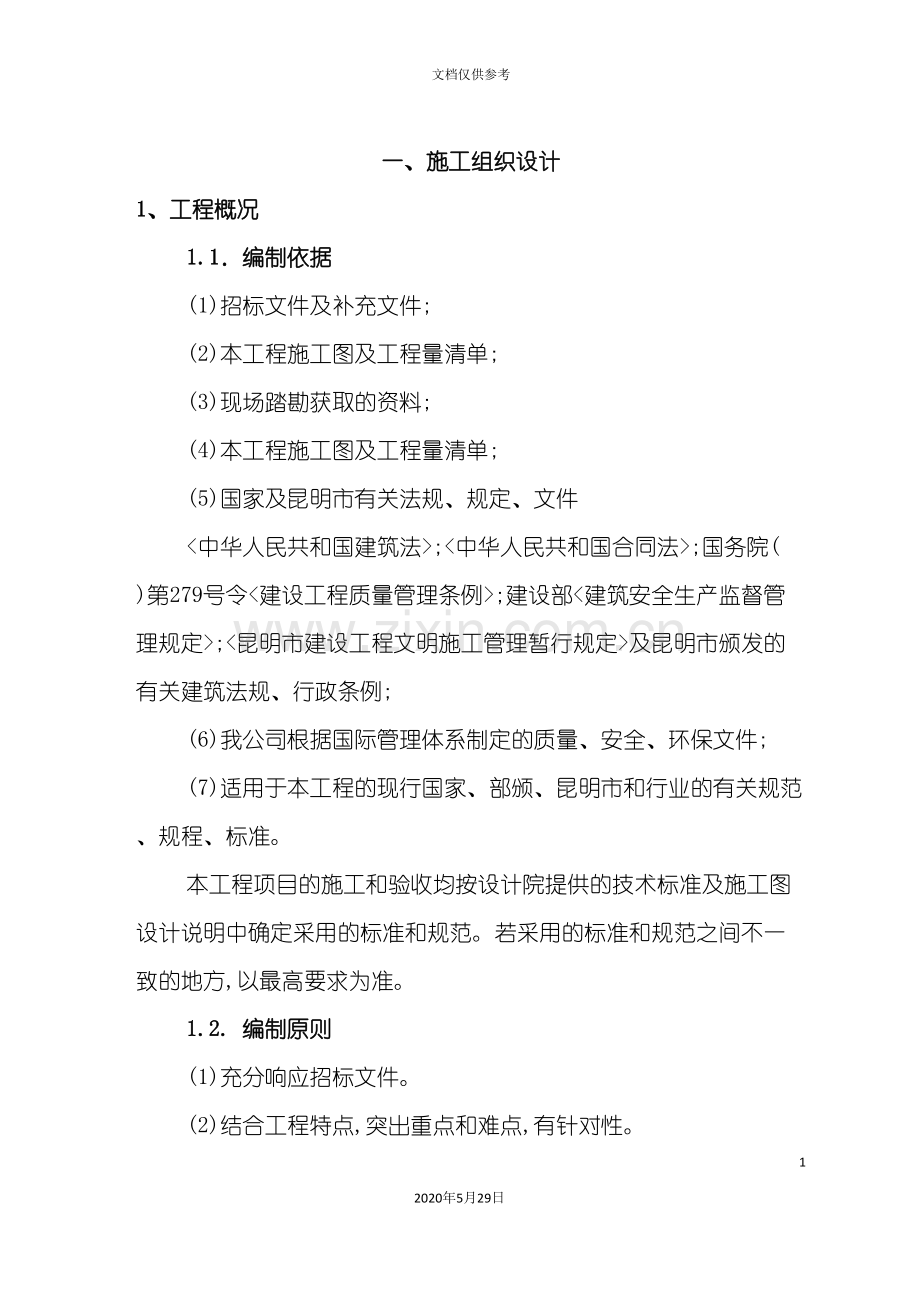

一、施工组织设计
1、工程概况
1.1．编制依据
(1)招标文件及补充文件;
(2)本工程施工图及工程量清单;
(3)现场踏勘获取的资料;
(4)本工程施工图及工程量清单;
(5)国家及昆明市有关法规、规定、文件
<中华人民共和国建筑法>;<中华人民共和国合同法>;国务院( )第279号令<建设工程质量管理条例>;建设部<建筑安全生产监督管理规定>;<昆明市建设工程文明施工管理暂行规定>及昆明市颁发的有关建筑法规、行政条例;
(6)我公司根据国际管理体系制定的质量、安全、环保文件;
(7)适用于本工程的现行国家、部颁、昆明市和行业的有关规范、规程、标准。
本工程项目的施工和验收均按设计院提供的技术标准及施工图设计说明中确定采用的标准和规范。若采用的标准和规范之间不一致的地方,以最高要求为准。
1.2. 编制原则
(1)充分响应招标文件。
(2)结合工程特点,突出重点和难点,有针对性。
(3)充分发挥企业优势,为业主分忧。在征地拆迁、施工外部环境协调等诸方面发挥大型企业的优势,为业主分忧,使工程运行顺畅。
(4)坚持科学的管理理念,运用先进的技术手段。
(5)坚持”安全第一、预防为主、综合治理”的安全方针。
(6)坚持”百年大计,质量第一”的质量方针。
(7)达到昆明市级文明工地标准,创”昆明市文明工地”。
(8)积极推行<绿色施工导则>(建设部文,建质[ ]23号),高度重视环保及职业健康安全。
1.3．工程概述
1.3.1工程概况
西北片区现状主要有教场北路排水系统、核桃箐大沟排水系统、教场中沟排水系统、学府路排水系统、老运粮河排水系统、七亩沟排水系统、圆通山排水系统及兰花沟排水系统。现状污水主要依托第三污水处理厂、第四污水处理厂进行处理。
经过对系统现状的梳理,对各个排水系统进行排水体制的划分,分设雨污水调蓄池和雨水调蓄池,最大限度削减入河污染物。西北片区工作内容涉及工程量包括市政道路新建雨、污水管2.603km(管径d300-d600),涉及接口改造11处;新建调蓄池6座。具体工程内容如下:
1、学府路沟调蓄池工程
学府路沟调蓄池规划容积2.3万m3设计平面尺寸70.2m×29.4m,基坑深度17.3m。
学府路沟调蓄池进水为教场中沟、学府路沟,收集教场北路以南、虹山、白泥山一线以北、盘龙江以西所围区域;出水管接入现状DN1000污水管,转输至盘龙江东侧污水主干管,最终汇入第二污水处理厂进行处理。
调蓄池采用地下式结构,顶板以上覆土3.9m,并结合周边环境进行绿化景观布置,为方便管理,值班用房采用地面式框架结构,变配电室及通风间采用地下式钢筋混凝土结构。
由于学府路沟调蓄池位于盘龙江东段转输泵站内,调蓄池建设需拆掉现有泵站及办公楼,需恢复转输泵站和办公楼。恢复转输泵站的规模为盘龙江东段转输泵站规模6.2万m3/d,尺寸为:14.4×11.4×9.9(16.8),与调蓄池合建。
2、核桃箐沟调蓄池工程
核桃箐沟调蓄池规划容积0.76万m3,设计平面尺寸为19.8m×48.5m,基坑深度12.7m。
核桃箐沟调蓄池进水来自核桃箐沟,收集二环北路以北部分区域及核桃箐沟服务区域合流水,减少雨季溢流量,出水排至盘龙江西侧DN1000污水管,最终汇入昆明市第五污水处理厂。
调蓄池采用地下式结构,顶板以上覆土2.0m,并结合周边环境进行绿化景观布置,为方便管理,值班用房采用地面式框架结构,变配电室及除臭间采用地下式钢筋混凝土结构。
3、工程位置及服务范围
1)学府路沟调蓄池:位于盘龙江和昆石铁路交叉口西北角,现状为盘龙江中段转输泵站。
服务范围为教场北路以南、虹山、白泥山一线以北、盘龙江以西所围区域,服务面积5.24km2。
2)核桃箐沟调蓄池:位于二环北路与盘龙江交叉口西北角,现状为江边小游园。
服务范围为二环北路以北部分区域及核桃箐大沟服务区域,服务面积0.86km2。
1.3.2自然条件
拟建场地所在昆明区域属亚热带高原季风湿润气候区,干、湿季节分明,春、冬风大干旱,夏、秋雨量集中,冬无严寒,夏无酷暑。年平均气温15.1℃,最热为7月,平均温度20.2℃,极值高温31.2℃;冬季均温9.3℃,极值最低温-7.8℃,年平均降雨量1006.6mm,蒸发量1940.9mm,雨季为6～10月,约占全年降水量的80％,6、7、8月是降水最多的月份,11月至下年5月为旱季,年平均相对湿度73％,3、4月份为干旱月。
1.3.3地形、地貌
学府路沟调蓄池:拟建场地位于昆瑞路与学府路交叉口处,现状为停车场,周边为旧建筑物,地形亦较为平坦、开阔。钻孔高程处于1890.99~1891.32m之间,高差0.33m。场地地貌上为昆明滇池盆地东北部边缘冲湖积平原。
核桃箐沟调蓄池:拟建场地位于二环北路与盘龙江交叉口西北角,现状为绿化带。场地地貌上为昆明滇池盆地东北部边缘冲湖积平原。
1.3.4地质情况
地层岩性构成:
第四系人工填土层(Qml)
杂填土:灰黄色、灰黑色、灰色。松散~稍密,湿。为绿化园地面及砼地面下回填土,由碎石、粘性土、碎砖、灰渣及有机质等组成,局部含素填土薄层,钻孔揭露砼地面厚约10~20cm不等。层顶标高1893.05~1892.62m,层厚3.90~1.50m。承载力特征值80kPa。
第四系冲洪积层(Qal+pl)
粉质粘土:褐黄色、暗黄色。可塑状为主,局部夹软塑。饱和。中压缩性,偶夹高压缩性。含少量砾石颗粒及粉砂团块,切面见少量铁锰质结核。稍具光泽,干强度高,韧性中等。层顶埋藏深度3.90~1.50m,层顶标高1891.22~1888.72m,层厚6.00~1.60m。承载力特征值140kPa。
圆砾:褐灰色、灰色。稍密~中密,局部松散。湿。砾石成分灰岩、砂岩、石英砂岩等,粒径一般4~18mm。大于20mm卵石含量3.7~9.3%,平均6.4%;大于2mm砾石含量40.7~58.8%,平均50.7%。砾石亚圆~圆形状,分选性一般。粗细砂及粘性土充填。局部夹钙质结核硬块及砾砂薄层。层顶埋藏深度33.90~5.00mm,层顶标高1887.84~1884.21m,层厚27.90~4.70m。承载力特征值220kPa。
③-1粘土:灰褐色、浅灰色。可塑状。饱和。中压缩性。含少量腐烂植物碎片,夹少量粉土粉砂团块,局部夹钙质结核硬块。稍具光泽,干强度中等,韧性高。层顶埋藏深度30.80~5.20m,层顶标高1887.51~1862.82m,层厚2.40~0.70m。承载力特性值140kPa.
③-2有机质粘土:灰黑色、黑色。软塑。饱和。高压缩性。含少量腐烂植物碎片,偶夹朽木块。有机质含量5.3~10.2%,平均7.6%。局部夹软粘土薄层。稍具光泽,干强度低,韧性中等。层顶埋藏深度33.20~15.50m,层顶标高1877.35~1859.75m,层厚3.80~0.70m。承载力特征值80kPa。
③-3粉土:褐灰色、浅灰色。中密~密实。湿~很湿。中压缩性。含少量腐烂植物碎片,夹少量粘性土团块,局部夹钙质结核硬块。摇振反应迅速,干强度低,韧性低。层顶埋藏深度30.50~4.50m,层顶标高1888.29~1862.22m,层厚2.70~0.80m。承载力特征值170kPa.
④圆砾:褐灰色、深灰色。中密~密实,局部松散。湿。砾石成分灰岩、砂岩、石英砂岩等,粒径一般5~20mm。大于20mm卵石含量16.7~22.2%,平均18.5%;大于2mm砾石含量29.6~75.0%,平均55.9%。砾石亚圆~圆形状,分选性一般。粗细砂及粘性土填充。局部夹钙质结核硬块及砾砂薄层。层顶埋藏深度35.50~34.00m,层顶标高1859.05~1857.28m,钻探深度未揭穿,揭露层厚11.00~3.20m。承载力特征值240kPa.
1.3.5地震
地震:本工程抗震设防烈度为8度,设计基本地震加速度值为0.20g,设计地震分组为第二组,设计特征周期为0.40s。
1.4.工程目标
1.4.1质量目标
<城镇道路工程施工与质量验收规范>(CJJ1- )、<给水排水管道工程施工及验收规范>(GB50268- )及现行相关质量验收标准的要求,确保工程施工一次性验收合格。
1.4.2工期目标
本工程计划 12月底交付使用。
工期进度详见后附表4、计划开、竣工日期和施工进度网络图
1.4.3安全目标
安全目标:杜绝人员死亡事故发生。
1.5．主要工程数量
序号
名称
规格
单位
数量
核桃箐沟调蓄池
1
核桃箐沟调蓄池
48.5*19.8*8.0m
座
1
2
变配电及设备间
19.64*10.20*4.5m
座
1
3
值班室及杂物间
14.73*5.1*3.6m
座
1
4
截流槽
5.0*4.5*4.3m
座
1
学府路沟调蓄池
5
学府路沟调蓄池
70.2*29.4*17.3m
座
1
6
转输泵站
14.4*11.4*9.9(16.8)
座
1
7
变电间及通风间
36*10.0*4.2m
座
1
8
综合楼
30*10.2*10.2m
座
1
9
1#截流井
5.0*5.0*6.6m
座
1
10
2#截流井
Φ8.0m。H=7.8m
座
1
11
出水流量计井
1.8*1.4*2.3m
座
1
12
阀门井
8.4*2.4*2.4m
座
1
1.6.施工条件
1.6.1施工用水
施工用水自行解决。我方将与市政供水部门联系施工用水引接问题,并负责接管和供水设施的安装。按自来水公司规定的用水收费标准支付用水费。遵守当地市政供水部门的要求和相关的现行法律、法规。
主管路采用DN50管道。现场主要为施工用水,根据用水量需求,铺设适当管径的给水支管路。按自来水公司规定的用水收费标准,支付用水费。当降水井抽出的水经检测水质良好时,尽量用于砼养护、冲洗汽车及环保除尘洒水。
1.6.2施工用电
施工用电由我方自行解决。与附近单位协商或与从市政供电电源引接,并从变压器出线、引线到各负载端(包括动力和照明),并按昆明市当地规定的用电收费标准支付用电费。
我方负责维修和保养变压器及内部供电设施,并采取必要的保护措施,遵守国家和昆明市有关合理使用和安全用电的法规和规定,以确保现场工作人员的安全。监测用电负载使其不超过电表的额定负载。
除以上措施外,当供电不能满足施工要求时,可向相邻施工标段联系借用并安装电表结算费用。
1.6.3施工便道
场外运输道路较发达,有路通向现场,在施工场内需要修筑一条由住区和各加工厂相连接,并通往各施工现场的道路。用于场内运输钢筋、模板及混凝土等材料和设备,场内施工道路的路基回填土后,采用压路机碾压,为保证场内道路的通畅,在施工期间做到经常洒水及维护。
1.6.4施工通讯
进点后与电信部门联系,在施工住区各安装固定电话机一部,在施工现场采用二部移动电话。
1.7主要工程重难点
学府路沟调蓄池及核桃箐沟调蓄池均位于闹市区,调蓄池工程具有施工场地狭窄、地质条件复杂、基坑开挖深度大支护标准高、单体结构尺寸大、结构防渗抗裂要求高、安全文明环保要求高等特点。
本工程点多分散、工期紧、任务重、质量安全要求高,施工前必须分析重、难点项目,采取有针对性的措施,确保施工质量。本工程重、难点分析及措施。
1、施工场狭窄、施工组织难度大
应对措施:在现场组建强有力的项目经理部,公司本部派主管领导驻现场协调,以调蓄池施工为主线,科学组织施工,合理安排临设,做好施工围挡,保证正式工程工作面,合理安排各工序施工,确保工程顺利实施。
2、深基坑支护及开挖、支撑
应对措施:编制专项施工方案,请专家评审,合理选择桩基机械及施工工艺,科学组织施工。
3、大致积蓄水池的防渗抗裂
采用微膨胀混凝土,优化混凝土配合比设计。加强混凝土施工管理,做好混凝土浇筑及养生工作。做好构筑物表面粉刷施工控制。
4、安全控制重难点及应对措施
本工程安全控制的重点和难点是大面积、深基坑开挖及支护、截流井(沉井法)施工安全、进出水管道施工安全。
应对措施:针对各重要单项工程,制定针对性的施工措施及安全保证措施。
5、工期控制措施
要求年底达到交付使用条件,工期仅3个月,且本项目工程量大、设计标准高,工程技术相对复杂,施工技术要求较高。
应对措施:提前进行施工准备,尽快进入正式工程施工,在条件允许的情况下,组织工序流水施工,分层次作业。学府路沟调蓄池、核桃箐沟调蓄池、截流井及市政排水管网工程同步开始施工,尽快达到施工高潮。投入足量施工机械和人力,确保关键节点工期,以确保总工期目标实现。
针对上述工程特点,在制定本施工方案时,必须有针对性的有效措施,以确保工程”优质、快速、高效”地完成。
二、施工技术方案
2.1施工准备
如我单位中标,将根据业主要求及现场条件,迅速进场做好各种准备工作,为工程施工创造有利条件。
(1)管理准备
签订合同;确定管理目标,编制项目管理规划大纲及实施计划;办理各种施工手续(包括配合业主办理施工许可、各种保险、函证等);建立施工组织结构,组建项目部和施工队;划分施工任务,签订劳务分包合同;组织相关人员培训和岗前教育,确保持证上岗。
(2)施工技术准备
组织施工调查并编制调查报告;编制实施性施工组织设计;确定施工总进度;规划与布置施工场地,完成现场临时设施设计及施工;组织图纸会审和技术交底;做好交接桩,编制测量方案;做好试验室建设,编制试验检测管理方案;做导线测量工作,形成测量成果并与相关单位签认。
(3)现场准备
建立施工轴线控制网,进行构筑物及管管道轴线定位测量;根据施工总平面图设计,租用民房、修建临时房屋及临时道路,布置临时用水管道、用电线缆和通讯网络,修建临时设施、调查地下管线情况。
(4)物资设备准备
测算施工物资资源(含工程材料、周转料、施工机具、设备等)需要量,编制物资采购计划;调查市场,询价比选,确定商品混凝土、水泥及钢材等主要物资的供应商和主要机械设备的租赁商,签订合同;编制物资采购资金需求计划;组织保证开工的首批物资、机械进场。做好首批进场物资的检验复试,确保质量。
(5)劳力准备
编制施工劳动力需求计划;建造施工队伍生活基地;按计划组织劳动力进场,并组织技术培训和安全教育。
(6)资金准备
办理工程预付款到位手续;编制资金需求计划和费用使用计划;落实施工前期启动资金就位。
2.2施工区段(阶段)划分
学府路沟调蓄池、核桃箐沟调蓄池施工分六个流水作业阶段:基坑围护桩、抗浮桩(基础桩)和管井施工阶段、基坑开挖阶段、调蓄池主体施工阶段、附属建构筑物施工阶段、设备及工艺管道安装施工阶段,以及回填和厂内道路施工阶段。
标段内截流井、进出水管道及市政管网施工则根据现场情况分片、分路段组织施工,一般流水作业阶段有:基坑(沟槽)维护、基坑沟槽开挖、基础处理、管道安装、质量检测、回填。
2.3总体施工程序
根据本工程工期紧、工程量大、施工难度高以及各项目自身特点,总体施工安排以学府路沟调蓄池基坑支护及开挖、主体施工为主线,合理安排截流井(沉井)、进出水管、设备及工艺管道安装施工。。
2.4调蓄池施工技术方案
2.4.1一般性施工程序
场地平整→咬合桩(支护桩)、抗浮桩(基础桩)、拉森钢板桩、高压旋喷桩及降水井施工→基坑开挖、护坡、排水沟施工→基坑分层开挖及支撑→主体结构施工→附属建构筑物施工→回填→设备及工艺管道安装→厂内道路施工。
在上述施工的同时,同步进行截流井及标段内管道施工。
2.4.2主要分项分部工程施工技术方案
(1)基坑施工
基坑施工程序为:支护桩(咬合桩)及降水井施工→抗浮桩(基础桩)→基坑开挖、护坡、 排水沟施工→基坑第一层开挖→及其水平支撑施工→基坑第二层开挖→及其水平支撑施工→基坑第三层开挖→及其水平支撑施工→基坑第四层开挖(到设计标高)。
1)咬合桩、基底桩(抗浮桩)施工
为保证基坑开挖时支护桩的强度满足设计要求,先施工基坑四周的支护桩,后施工竖向支撑基底桩(抗浮桩)。基底桩施工完后,由于桩顶有较长的空桩,应用砂临时回填,以保证施工安全。
为加快施工进度,在支护桩桩身混凝土中掺加一定比例的早强剂。
2)降水井施工
本项目共设计在基坑内设降水井降水,在基坑外设回灌及观测井,拟安排BZC车载式水井钻机施工。
降水井与支护桩同时施工,以保证在基坑开挖前将地下水降至设计要求的水位以下。
降水应持续到基部分回填、构筑物具有抗浮能力后。
3)第一层基坑开挖、支护
基坑采用放坡开挖,上层边坡比例为1:1,拟安排EX200挖掘机同时施工,开挖到位后及时施工支护桩顶压顶梁、修整边坡。
①土方开挖。土方开挖采用挖掘机开挖、自卸车外运土方。
②冠梁施工。基坑开挖到-1.0m后,及时开挖冠梁槽,破除支护桩桩头,绑扎压顶梁钢筋,立模浇筑混凝土,混凝土中掺加早强剂。
支护桩桩头由人工用风镐破除,以保证桩身不被破坏。
③边坡处理。边坡用挖掘机配全人工整理、夯实。
④边坡处理完后,及时在坡顶设置砖砌排水沟。
4)塔吊基础处理及塔吊安装
在出土口位置按设计打设钻孔桩对塔吊基础进行加固处理,安装塔吊。塔吊安装应严格按相关规定由有资质的专业单位安装并经有资质的检测单位检测合格后,方可投入使用。
5)第二、三、四层基坑开挖、支护。
6)现有传输泵站及进水井拆除
基坑开挖前根据设计文件先确定厂区内地下既有构筑物位置,在基坑开挖过程中,采用人工机械配合逐层拆除厂区内既有地下传输泵站及进水井。
(2)调蓄池主体施工
调蓄池主体施工程序为:桩基施工→垫层砼→底板→池壁及框架柱→顶板→回填
1)柱底钻孔桩施工
柱底灌注桩在基坑开挖前与基坑支护桩同时施工。桩基施工时,应注意控制桩顶标高,并在施工完后临时回填上部空桩。
钻孔桩施工时,必须按设计要求设置试验桩,并进行检测。
基坑开挖到位后,由人工用风镐破除桩头至设计标高。
2)垫层混凝土施工
垫层混凝土施工前,应将基底整平夯实,遇不良地质时应与监理、设计方共同协商确定处理方案。
垫层混凝土施工采用方木作模板,由汽车泵将混凝土送到浇筑部位,人工摊平、振动棒振捣密实后,由瓦工精平。
3)底板施工
底板施工应包括底板以上不小于0.5m的池壁以及柱座。
底板模板采用木模,钢筋绑扎应严格按设计及规范进行,混凝土从长边的两端往中间浇筑,到中间合拢。安排两台汽车泵往坑内输送混凝土。
底板施工时应注意:
①合理确定混凝土配合比,根据混凝土数量及浇筑速度,确定混凝土拌合物的缓凝时间,以防出现施工冷缝。
②在混凝土中掺加减水剂、粉煤灰等,减少水泥用量,降低水化热。
③在混凝土中掺加微膨胀剂,减少混凝土裂缝的产生。
④底板施工时,应严格控制池壁、框架柱钢筋的位置及垂直度。
⑤框架柱桩基钢筋必须按设计要求锚入柱身。
⑥水平施工缝采用钢板止水。
⑦池壁及柱座混凝土应待底板混凝土初凝后浇筑。
⑧底板浇筑时应按2m*2m的间距布置底板顶面标高控制桩,以保证底板的平整度。
⑨垫层、底板施工完后,应及时用混凝土填充垫层、底板与支护桩之间的间隙,以保证基坑支护的稳定。
⑩混凝土浇筑完后,应及时进行养护。
4)池壁及框架柱(梁)施工
池壁分两次施工,第一次施工至框架梁顶部以上0.5m,框架柱、梁同时施工;第二次施工至顶板;第三次施工控制室等附属构筑物。
池壁采用大面积竹胶模板,框架柱、梁采用定型钢模板,混凝土浇筑采用汽车泵输送。
脚手架采用ø48*3.5扣件式钢管脚手架。为方便下一步池顶板施工,池内搭设满堂脚架,池外侧搭设施工脚手架。
施工注意事项:
①混凝土配合比要求与底板施工同。
②池壁施工时,应严格检查各种预埋件、预留孔洞的位置是否符合设计要求。
③池壁及框架柱混凝土浇筑应严格分层进行,分层厚度不得大于规范要求,并加强振捣控制,确保混凝土浇筑质量。
④池壁、框架柱加固脚手架不得与施工脚手架相连。
⑤框架梁施工完达到设计强度后,在梁端与基坑支护桩之间设临时支撑,然后拆除的水平支撑。
⑥水平施工缝采用钢板止水带。
⑦顶板为梁板结构,施工时应设一定的预拱度,并加强混凝土的振捣控制。
(3)附属建构筑物施工
附属建构筑物主要有综合楼及泵房,为框架结构,在主体施工完并回填后采用常规法施工。
(4)回填
主体工程施工完,调蓄池顶板达到设计强度后,应及时进行基坑回填,以利尽快进行后续工程施工,并保证基坑安全,同时也可保证池体的抗浮能力以利尽早停止基坑降水工作,节约工程成本。
(5)综合管线施工
综合管线主要有厂区内雨水、排水、调蓄池进、出水管及设备工艺管线等。管材有钢筋混凝土管、钢管、HDPE管、玻璃钢管等。
①厂内雨水、排水、出水管(室外部分)在基坑回填后采用开槽法施工。
②DN2200进水管在支护范围之内,在主体工程施工至相应位置时施工同步进行。
③出水管(室内部分)采用焊接或法兰联接,在主体及房建工程完成后进行。
④室外管线施工应综合考虑基坑回填、厂内道路施工,合理安排,缩短工期、降低成本。
⑤室内工艺管道安装应结合主体工程及设备安装施工合理安排,见缝插针安排施工,保证各工序结合紧密,保证工程质量及工期。
(6)厂内道路施工
厂内道路结构设计为:60cm碎石土+15cm级配碎石底基层、水泥稳定碎石基层、沥青混凝土面层。在基坑回填后,工艺管道安装的同时施工。
2.5截流井(沉井)工程特点及施工技术方案
学府路沟2#截流井埋深较大为钢筋混凝土结构,采用高压旋喷桩支护处理,桩径Φ600mm、桩径450mm、桩间搭接150mm,沉井法施工。
2.5.1学府路沟2#截流井(沉井)工程特点
学府路沟2#截流井具有地质条件复杂、地下管线多、施工场地狭窄等特点。
2.5.2截流井(沉井)施工技术方案
2.5.2.1一般性施工程序
根据沉井结构特点,本沉井分两次制作、一次下沉,下沉采用设置集水坑排水下沉。一般性施工程序为:围护结构→基坑开挖→垫层处理→井身制作→下沉→封底→底板施工→井口处理
2.5.2.2主要分部分项工程施工技术方案
A、围护结构(高压旋喷桩)施工
基坑的围护结构主要承受基坑开挖卸荷所产生的土压力和水压力,并将此压力传递到支撑,高压旋喷桩本工程用于学府路沟2#截流井的围护结构。
(1)测放桩位:按图纸要求进行,在确定桩位时,应力求准确,并进行复核,桩位打入木桩或短钢筋做标记。
(2)钻机安装:钻机安装后必须稳固周正,安置在标定的桩位上,使钻头中心对准桩中心,桩位偏差不得超过20mm,用水平尺调整钻机水平及钻杆垂直,确保孔斜率不大于1%。在钻进过程中,井检查发现孔斜率过大,应及时调整桩机水平度及钻杆垂直度,终孔后较量钻具,孔深精度控制在±10cm以内。
(3)钻孔:钻孔直径Φ110～130mm,钻进至设计深度要求。
(4)桩机就位:成孔完成后将钻机移走,使用旋喷桩机。安置桩机在已成孔桩位上,使钻头中心对准孔位中心,对位偏差不得超过30mm,确保最终桩位偏差不大于50mm,用水平尺调整桩机水平及注浆管垂直度,确保成桩垂直度不大于1%。
(5)地面试喷:下喷射管前,应在地面进行试喷,以检查各项技术参数是否达到设计要求。
(6)浆液配制:拟用1:1的水灰比用砂浆搅拌机拌制水泥浆液。
(7)旋喷注浆:将注浆管下置至设计深度后,启动高压水射流泵,注浆泵和空压机进行旋喷作业,在桩底停浆约半分钟后按60～150mm/min的速度徐徐提升钻杆,借喷射旋转提升的协调作用,将水泥浆和原土中的粗颗粒及新的冲切体旋转成一体,固化后成桩,在注浆过程中,施工人员必须认真检查水泥浆的水灰比和流量、高压泵压力和钻杆的提升速度及回转速度等施工参数,并及时作好现场施工记录。
(8)回填灌浆:喷射结束后,水泥浆不断析水固结,浆面随之下降,应及时向孔内补充水泥浆液直至液面不再下降为止,本工程采用自流回灌。
(9)喷射施工完毕后,将注浆管等机具设备用清水冲洗干净,管内不得残存水泥浆。
B、沉井施工
(1)基坑开挖
为便于沉井制作,先开挖深约2.0m的基坑,坑底平面尺寸比沉井平面尺寸大2.0m。基坑开挖采用机械施工,自卸车外运土方至指定地点。
①基坑开挖前应详细调查了解地了下管线情况,并由人工挖设探沟,确保地下管线安全。
②在基坑四周设置排水沟及集水井。
③在现场应配备足够的潜水泵及相应的水管等器材。
(2)垫层处理
本沉井计划分两次浇筑、一次下沉,垫层必须有足够的承载力承担沉井的全部重量(根据实际地质情况,采取处理措施)。
基坑开挖到位后,用全站仪测放出沉井井壁的轴线位置,在轴线两侧各1.5m范围内用小型夯填机械夯实,铺筑厚500mm的级配碎石垫层,在级配碎石垫层上铺设长2.0m的枕木,间距为0.5m。
(3)井身制作
井身在垫层上制作,分两次浇筑,第一次施工高度约3m,出地面约1.2m;第二次施工至顶板下约0.3m,顶板待管道施工完后再施工。
模板采用高强度复合竹胶板,脚手架采用扣件式钢管脚本手架,混凝土采用商品砼,用汽车泵输送入模。
井身制作注意事项:
①刃脚部位施工时应严格按设计预埋底板钢筋,严格控制刃脚结构尺寸。
②出洞口预埋套管应严格按设计要求施工,控制其标高,混凝土浇筑时应加强振捣,保证此处混凝土密实。
③施工缝采用钢板止水带,严格按设计及规范要求施工。
④制作过程中,必须对垫层沉降及井身垂直度进行动态监测,防止垫层产生不均匀沉降,保证井身垂直度。
⑤对出洞口等预留洞口中,在拆模后,用机制砖砌筑临时封堵。
(4)下沉
根据本工程岩土工程勘察报告,支护所采用高压旋喷桩端部位于圆砾土层(透水层),沉井在下沉过程中排水采用设临时集水坑,水泵抽排的方式排水。
土方开挖采用高压水枪配合液压抓斗施工,分层逐层开挖下沉,每层深度约1.0m。每层施工顺序为:抓斗掏挖井底土,从中心向四周进行,使井底呈锅底形→用高压水枪对称冲刷刃脚下土层→井身下沉→下一循环
施工配备一台液压抓斗、四台高压水抢。施工注意事项:
①必须待首节井身混凝土达到设计强度的100%方可开始下沉。
②开始下沉前,应对称掏挖刃脚下砂砾垫、抽出枕木,防止井身倾斜。
③下沉过程中,应加强对井身垂直度的监测,发现倾斜应及时纠偏。纠偏的原则是:勤测勤纠,少量多次。
④沉井下沉过程中,应加强周围地面及附近建构筑物沉降监测,防止地面沉降。
⑤水枪冲切刃脚底土层时,必须严格对称进行。
⑥抓斗抓出的土即时用自卸车外运,运土车辆必须有防漏滴措施。
(5)封底
沉井下沉到位,经测量复核井底高程无误,并清除井底泥浆后,即可进行封底施工。
封底施工前在井底中心位置设置集水坑,先对集水坑周围井底进行封底施工,最后封闭集水坑部分井底。
(6)底板施工
封底混凝土达到设计强度后,用潜水泵抽出井中积水,清理干净,绑扎钢筋,浇筑底板混凝土。
底板钢筋绑扎时,应严格按设计要求与刃脚预留钢筋相连接。
(7)井口处理
由于井顶比地面低1.5m左右,为便于管道施工,在井壁顶端临时砌筑50砖墙,四周回填。待管道施工完后,拆除砖墙,施工井顶板钢筋混凝土。
2.6截流井(槽)工程施工技术方案
学府路沟1#截流井位置在丽江路与江西路交汇的丁字路口,车流量大、地下管线多、施工场地狭窄,设计采用12m长拉僧IV型钢板桩支护,开槽施工。核桃箐沟调蓄池截流槽设计采用9m长拉僧IV型钢板桩支护,开槽施工。
2.6.1一般性施工程序
一般性施工程序为:围护结构→基坑开挖→垫层处理→截流井施工→回填
2.6.2主要分部分项工程施工技术方案
2.6.1.1围护结构(拉森钢板桩)
拉森钢板桩施工顺序:定位放线→挖沟槽→安装导梁→施打钢板桩瞩→拆除导梁→清理锚杆处标高的土方→挖土→排污管、渠箱施工→回填石屑→拔除钢板桩。
2.6.1.2沟槽开挖
3)第一层基坑开挖、支护
①土方开挖。土方开挖采用挖掘机开挖、自卸车外运土方。
②支撑安装。基坑开挖到支撑设计标高后后,及时施做横向支撑,支撑完成后方能进入下层土方开挖。
2.6.1.3截流井施工
按照设计施做截流井及箱涵
2.7 进出水管道工程施工技术方案
本标段内进出水管道埋深较大,采用拉森钢板桩支护,开槽施工。进出水管道总计682m,其中埋深小于4.5m的管道采用9m长拉森钢板桩支护,其中埋深大于4.5m的管道采用12m长拉森钢板桩支护
2.7.1一般性施工程序
一般性施工程序为:围护结构→基坑开挖→垫层处理→管道施工→回填
2.7.2主要分部分项工程施工技术方案
2.7.1.1围护结构(拉森钢板桩)
拉森钢板桩施工顺序:定位放线→挖沟槽→安装导梁→施打钢板桩瞩→拆除导梁→清理锚杆处标高的土方→挖土→排污管、渠箱施工→回填石屑→拔除钢板桩。
2.7.1.2沟槽开挖
3)第一层基坑开挖、支护
①土方开挖。土方开挖采用挖掘机开挖、自卸车外运土方。
②支撑安装。基坑开挖到支撑设计标高后后,及时施做横向支撑,支撑完成后方能进入下层土方开挖。
2.7.1.3管道施工
按照设计施做进出水管道。
2.8综合管线工程施工
2.8.1综合管线工程特点
综合管线工程指调蓄池厂区污水、雨水、给水以及控制室内工艺管道,具有管材多样、管径大小不一、功能各异、施工方法多样等特点。
2.8.2综合管线工程施工技术方案
(1)厂区雨、污水、给水管道施工
厂区雨、污水管道采用挖掘机开槽、汽车吊下管、人工安装的方法施工。
厂区雨、污水管道在基坑回填到设计地坪标高后施工,过路段在路基施工前铺设或埋设过路套管。
(2)工艺管道施工
工艺管道主要包括泵站内的吸水管、出水管以及除臭设备管道,与机械设备安装同步进行,管道采用法兰联接或焊接。
小管道由人工抬运,大管道则用三角架或移动式门架吊运。
2.9建筑物工程特点及施工技术方案
2.9.1建筑物工程特点
本工程中独立建筑物包括办公楼、泵房、变配电及设备间、值班室及杂物间等,设计为双层框架结构房屋,座落在调蓄池上,基础与调蓄池相连。
框架结构房屋主体结构混凝土强度等级C30。需为安装施工电缆沟、电气设备基础及设置预埋件。
建筑物面积不大,但由于工期紧,预留预埋多,且需等调蓄池主体工程施工完且达到设计强度后方能施工,施工组织要求高。
2.9.2建筑物施工技术方案
带型基础采用胶合板模板,局部辅以木模。主体结构采用钢管支撑。钢筋在现场设钢筋加工场集中加工,钢筋接头按设计要求优先采用焊接接头或机械连接接头。脚手架采用扣件式钢管脚手架,根据结构类型采用内满堂脚手架。外装修采用双排脚手架。
混凝土采用商品混凝土。
屋面防水层由具有相关资质的专业队伍施工。
施工注意事项。
(1)建筑物定位放线及标高控制是质量控制的重点。各部分按相对坐标放样后,还需用图示的相对定位尺寸作复核,经确认后才施工。
(2)施工过程中严格控制模板质量,在保证结构质量的前提下,保证建筑物内实外美,观感质量优良。
(3)本工程地处市区,为保证环境协调,要从材料选用和工艺控制两方面确保装饰工程质量。
2.10厂区内道路工程特点及施工技术方案
2.10.1厂区内道路工程特点
厂区道路指联接市政道路与调蓄池厂区内的进场道路及厂内生产道路,设计路宽3.5m,设计结构自下至上依次为: 60cm碎石土+15cm级配碎石底基层、水泥稳定碎石基层、沥青混凝土面层。
厂区道路工程具有工期紧、工程量小、施工场地狭窄、施工组织要求高等特点。
2.10.2厂区道路工程施工技术方案
厂区道路在基坑回填至道路基层以下时开始施工。道路施工应与基坑回填、厂区内综合管线施工相协调。
路基采用压路机碾压。
由于工程量较小,60cm碎石土+15cm级配碎石底基层、水泥稳定碎石基层均路拌料(利用调蓄池回填后的空地现场拌合)、人工摊铺、压路机碾压的施工方法。
沥青混凝土面层采用商品沥青混凝土,机械摊铺、碾压。
2.11市政管网工程施工技术方案
根据本工程特点,为保证工期,管网工程施工安排多个工作面同时施工,在具备条件时,全面开花。
管道施工一般程序为:施工准备→既有地下管线调查→施工区隔离→沟槽开挖→基础及管道安装→质量检测→回填→恢复路面现状
施工主要注意事项:
(1)施工准备
主要调查了解各施工路段的地上地下情况、施工环境及交通条件等情况,以合理制定分路段管网施工方案。
(2)既有地下管线调查
经过查城建档案、向有关单位查询、现场调查等方法,详细了解拟施工路段地下管线的情况,以采用相应的保护或改移方案。
(3)施工区隔离
用1.8m高彩钢瓦将施工区域封闭,以保证施工安全,实现文明施工。
(4)沟槽开挖
因管网改造在老城区进行,地下管线众多,为保证各类地下管线及施工安全,管道开槽采用小型挖掘机配合人工施工,在施工前应详细调查既有地下管线的情况,并在开挖前挖探槽控明既有地下管线的具体位置。
沟槽深度小于1.5m时,采用放坡开挖,坡度为1:0.67,局部没有放坡条件时,采用疏排横列板支护;沟槽深度大于1.5m时,在地质条件较好的地段采用横列板支护,地质条件较差时则采用打设型钢桩支护。
(5)管道安装
①钢筋混凝土管。钢筋混凝土管设计采用素混凝土条形基础,基础分两次施工,第一次施工至管底标高以下,且需考虑管节承口外径增加的因素;第二次在管节安装好后施工包管基础砼。管节用16吨汽车吊吊装,人工用手拉葫芦安装。
②波纹管安装。波纹管设计为砂垫层基础,人工摊铺平整,管节由人工抬运至沟槽,用手拉葫芦安装。
③钢管安装。钢管设计为碎石土垫层基础,人工摊铺平整、夯实,管节由人工抬运至沟槽,用手拉葫芦安装。
2.12安装工程特点及施工技术方案
2.12.1安装工程特点
安装工程主要包括移动式格栅、起重椼车、排水泵、起重椼车等机械设备和进水、出水井的闸阀、闸门、流量计以及电气、自控设备等。
安装工程具有专业工种多、交叉作业多、专业化程度高、工期紧等特点。
2.12.2安装工程施工技术方案
安装工程由专业安装施工队施工。由于工期紧,安装工程施工与房屋建筑装修施工同步进行。建构筑物施工时应做好设备的预留、预埋工作,避免返工。
(1)泵房设备安装时,先安装泵房起重椼车,安装完检测合格后作为排水泵安装的主要起重设备。
(2)起重桁车由汽车吊进入车间吊装。
(3)除臭间设备、进出水井阀门等设备由人工抬运,人工无法抬运时,利用起重钢管三角架辅助作业。
(4)电气、自控设备安装由专业电气工程师负责,并要求厂家派专业人员到现场指导施工。
2.13监测方案与应急预案
2.13.1监测方案
1、监测目的
(1)确保基坑工程的稳定性、安全性;
(2)确保施工影响区域内的已有建(构)筑物及地下管线的安全稳定;
(3)控制施工对周围环境的影响提供判断数据;
(4)为动态设计、信息化施工及时提供反馈信息,经过数据分析,掌握围护结构稳定性的变化规律,随时根据监测资料调整施工程序,消除安全隐患。
2.13.2监测项目
(1)支护结构监测
①桩顶水平位移;②桩顶竖向位移;③支撑内力监测
(2)周边环境监测
①周边地表沉降;②周边已有建(构)筑物沉降、裂缝、倾斜;③周边地下管线沉降、变形;④土体深层水平位移(测斜);⑤坑外地下水位等。
(3)支护结构侧面水土压力监测。
2.13.3监测要求
(1)为了确保监测数据的可靠性,应由专业监测单位承担监测工作;
(2)检测项目的测点布置、监测方法、测点埋设及精度等应符合<建筑基坑工程监测技术规范>(GB50497- )的有关要求。
(3)对基坑周围环境的监测,应在围护结构施工前开始进行,并将测得的原始数据一级周围现状记录在案;
(4)观测数据一般应当天填
