五月花大厦玻璃幕墙工程施工组织施工方案.doc

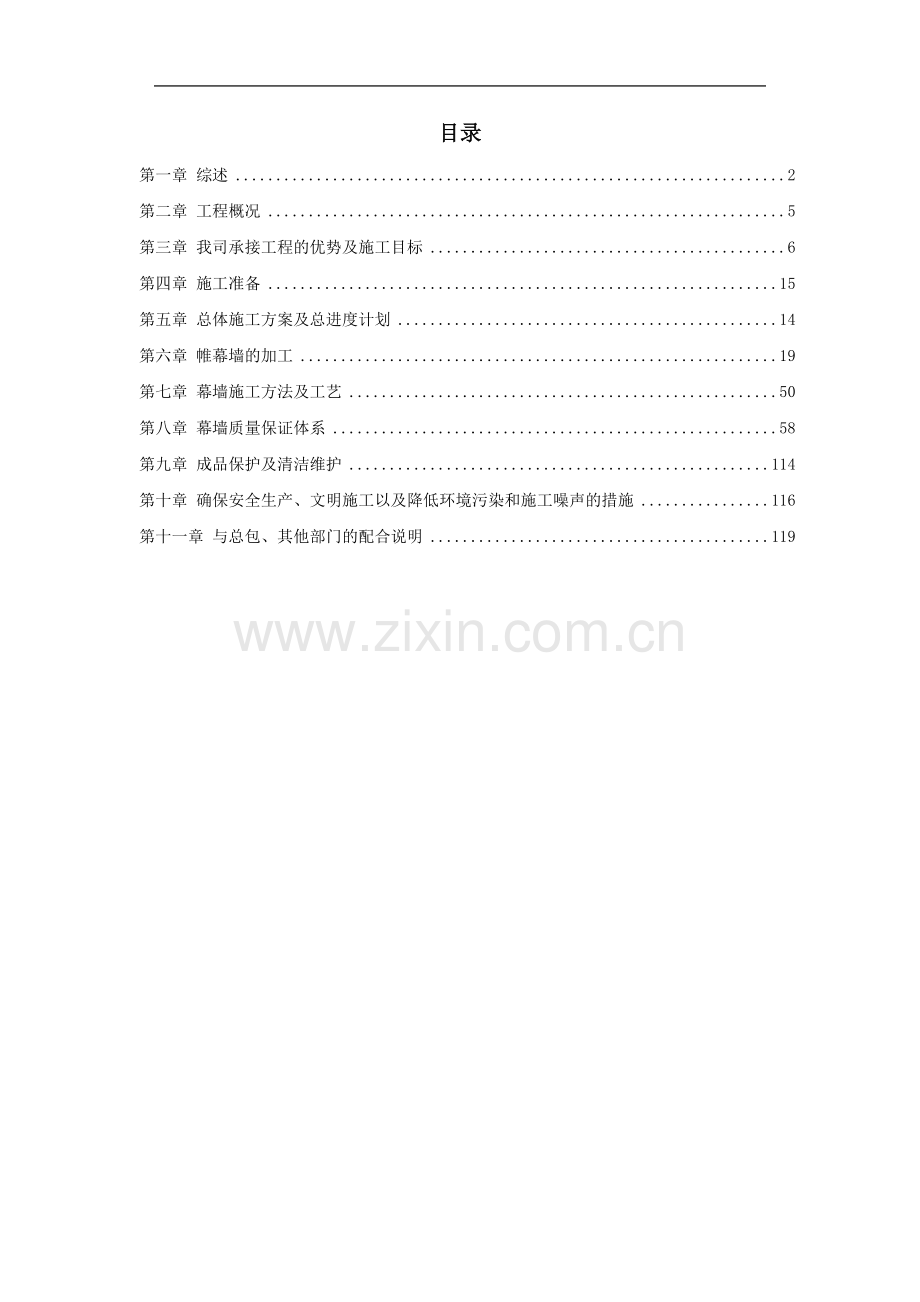

目录第一章 综述2第二章 工程概况5第三章 我司承接工程的优势及施工目标6第四章 施工准备15第五章 总体施工方案及总进度计划14第六章 帷幕墙的加工19第七章 幕墙施工方法及工艺50第八章 幕墙质量保证体系58第九章 成品保护及清洁维护114第十章 确保安全生产、文明施工以及降低环境污染和施工噪声的措施116第十一章 与总包、其他部门的配合说明119综述1.编制说明本施工组织设计是针对市五月花大厦玻璃幕墙工程施工而编制的。五月花大厦位于市金融街B5 地块，总建筑面积119303.93 平方米，地上21 层，建筑檐高79.7 米。其为集金融营业、办公、商业、餐饮为一体的综合性国际商务办公楼。该楼以目前最为先进的单元式幕墙做为外围护结构，建成后堪称市一标志性建筑。对此大厦的外装饰项目，我们予以了高度重视，成立了专门小组，除对幕墙结构、幕墙性能进行精心设计和有效保障外，还对中标之后我们将开展的一系列活动进行了认真的策划，意在通过周密的组织，达到设计上尽善尽美，生产上保质保量，施工上安全优质，力图通过我们的努力，把一份精品奉献给业主，奉献给社会。本施工组织设计阐述的就是为实现这一目标而开展的一系列工作内容，以及保证这一切工作达到高质量、高效率、正常化、有序化而采取的保证措施。 本施工组织设计共分以下十部分内容： 第一部分为工程概况，主要说明了本工程的基本情况及装饰项目。第二部分为公司承接工程优势及施工目标， 主要说明了我司在帷幕设计、生产加工、安装能力、项目班子配备、资金运作、工程业绩等六大施工优势，以及承接本工程所要实现的施工目标。 第三部分为施工准备， 该部分主要说明了我司中标后、施工前所做的一切准备工作，包括项目管理班子的成立、工程设计、材料定购、生产安排，以及有关现场安装的一些前期准备，如工程交底和技术培训、材料进场计划、现场配套设施的设置、施工机具配备、劳动力组织、施工平面布置图等。 第四部分为施工总体安排及进度计划， 其简述了本工程的主要施工内容，并对施工总进度计划进行了概况说明，同时制定了该进度计划的保证措施。总进度计划表则排定了从设计、生产以至安装、收尾竣工整个过程的详细时间计划。 第五部分为幕墙的加工， 该部分主要介绍了我司生产加工的管理体系，各种材料、成品、半成品的加工工艺流程，用于生产加工的设备精度、能力以及操作人员情况，另外还讲述了成品、半成品的包装、搬运、装卸、运输形式和储存、堆放的要求。 第六部分为幕墙施工方法及工艺。本工程单元式幕墙采用吊装的方式。在本部分内容中，主要阐述的是单元式幕墙及其它一些装饰项目的安装工艺及方法。 第七部分为幕墙质量保证体系。本部分内容是施工组织设计中主要文件之一，其是依据我司ISO9001 质量标准并根据本工程实际情况而编制的从设计、生产至安装整个过程的质量保证程序文件。其由质量计划、质量保证手册、设计质量保证体系、加工质量保证体系、施工质量保证体系及隐蔽工程验收及竣工验收六部分内容组成。 第八部分为成品保护及清洁维护，其重点阐述了我司在生产加工、产品包装、运输及施工等不同阶段对成品的防护措施，同时也说明了竣工后，我司对整个幕墙清洁及维护的方法。 第九部分为确保安全生产、文明施工以及降低环境污染和施工噪声的措施，主要说明了对现场设施、施工设备、防火、人身安全等方面的保障措施等文明施工措施。 第十部分为与总包、其他部门的配合说明， 主要说明了与总包方在场地、局部脚手架、垂直运输、水电、安全防护等方面的配合事项及与设计单位、监理单位、内装公司交接处配合的有关事宜。 2.施工总体说明 2.1 本工程的主要装饰项目：本工程主要项目为单元式玻璃铝板幕墙，另外还有一层的座装式橱窗和铝板包圆柱，东南角2 至18 层的铝板包梁柱，西立面5-6 轴1 至6 层及东立面6-5 轴1 至3 层的钢结构框架式断热明框玻璃幕墙，东西入口处的钢结构玻璃雨篷，及顶部玻璃天窗等。2.2 施工依据的规范： 玻璃幕墙工程技术规范JGJ102-96 建筑幕墙JG303596 金属、石材幕墙工程技术规范JGJ133-2001 建筑设计防火规范GBJ16-87 高层民用建筑设计防火规范GB50045-95 建筑物防雷设计规范GB5005794 2.3 施工质量：按国家有关现行规范、标准要求，确保达到长城杯和鲁班奖评奖标准。 2.4 施工工期： 2001 年12 月17 日2002年5 月31 日，比招标要求提前20 天。2.5 施工人员及机具的安排：本工程单元幕墙吊装拟定8 部单元吊具，分别位于南北两个塔楼，每个塔楼需20 人。入口处的框架明框玻璃幕墙拟设两个组，一个是钢结构安装组10 人，一个是幕墙安装组6 人。橱窗的安装拟设一个组，10 人。天窗拟设一个组，6 人。铝板包梁柱拟设一个组，6 人。雨篷拟设一个组，6 人。在加上测量放线工、电焊工、运输工及管理人员等，最高峰在场人员可达到100 人左右。施工机具主要有：电焊机、电锤、电钻、经纬仪、水平仪、吸盘、单元吊具、单元板块运输车等。具体详见施工准备部分。 2.6 施工方法：单元幕墙的主要安装工作是单元板块的吊装，吊装采用我司自行设计制作的单元吊具，单元板块主要采用内抽与直挂式进行安装。因此单元板块需用自制单元吊具、单元吊装机、塔吊等多种机具。内抽法即先将单元板块运到所用楼层的上两层， 安装时从楼内抽出，再向下挂到挂接点处。直挂式即板块运到楼下直接起吊到挂点的方法。框架幕墙采用脚手架进行施工，施工按测量放线、预埋件处理、框架安装、板块安装、打胶等分阶段进行施工。具体详见幕墙施工方法及工艺。2.7 施工重点及难点：本工程的幕墙形式分单元式结构幕墙系统和框架式结构幕墙系统。作为本工程幕墙主结构形式，单元式幕墙的施工将成为本次施工组织的重点。同时，它的安装方式与框架式不同，而且对安装设备、安装技术要求较高，因此，具有相当的难度。以下就针对本工程施工的重点及难点予以说明。 2.7.1 单元幕墙板块的运输 本工程的单元幕墙板块比较大（4500X3600mm），无论是长途运输， 还是现场的平面和垂直运输都有较大的难度。为此，我司采取了以下的措施： 为了避免长途运输引起的板块损坏，最有效的办法是减少运输的行程。为此，我司利用在京的组装厂，单元组件在加工基地精加工完毕后，运到组装厂进行组装。这样就大大减少了整体板块运输的距离，从而保证了整体板块的完好。 在板块组装完成后我们对板块下组装线至转运车至周转场地，再装车运至现场，卸车及吊至楼层的平面垂直运输均进行了考虑，当板块组装完成后，采用自制龙门吊将板块吊至周转车上（龙门吊吊装见示意图），用周转车运至周转场地，再用汽车吊或叉车将板块运至单元周转架上，当现场需要时，用汽车吊或叉车联同转运架一起装车固定，运至现场。进入层间前，采用龙门吊把板块从转运架上卸到专用运输车上。通过单元吊装机或塔吊配合钢制卸料平台将单元板块提升到指定层间。专用运输车装有滚轮，可在楼内进行移动，到达指定位置。 以上详见幕墙施工方法及工艺。 2.7.2 单元幕墙转接件的安装 转接件安装的好坏，直接影响板块安装的精度、质量，转接件安装的精度不高，不但会增大板块的调整量，降低安装速度，而且，会影响板块的安装精度和质量。因此，转接件的安装必须到位精确，其安装后的偏差均应控制在1mm 之内。要保证这个精度，首先转接件应该能实现三维调整。对此，设计上已解决了这个问题。在转接件安装阶段，我们所要做的工作即是在三个方向进行初步调整，使其符合安装技术要求，最主要的几点是： A.单个转接件的中心挂轴位置必须精确，且转接件要横平竖直。 B.左右相邻转接件挂轴要同轴，支撑轴标高水平偏差应控制在可调节范围内。 C.上下相邻转接件挂轴中心线共面，中心线要在一条直线上。 D.以柱间距为控制量，该间距中转接件累积误差不能超过1mm。 为了达到以上要求，要控制好三个环节，第一是测量放线必须准确，第二是安装时必须要按照图纸要求进行，第三是安装后必须百分之百的复核检查。这三个环节控制的好，转接件的安装才能符合使用要求。另外，还要重视的是转角处转接件的安装，包括柱面的连接件安装，即通过其左右已调整好的转接件控制此处的转接件偏差，且必须采用模板对其进行复核。 2.7.3 单元幕墙板块的吊装 单元板块的吊装，是单元幕墙安装中工作量最大的一部分，同时也是与框架式幕墙安装方式区别最显著的地方。该阶段的难点是在板块的运输、板块的起吊和插接、板块的调整三个工步上。 2.7.3.1 板块的运输：垂直运输采用塔吊或我司设计的单元吊装面进行，主要是将板块送入指定的层间或指定的吊装位置。平行运输，我们设计了专用的运输车，专用运输车装有滚轮，可在楼内进行移动，到达指定位置，并可分体，以方便不同楼层之间的使用。 2.7.3.2 吊装过程中板块强度及稳定性：由于本工程要求的单元板块很大，基本尺寸有45 00X3600mm（约1.5 吨重）和1800X3600mm （约0.7 吨重），在运输及吊装过程中，单元板块整体强度及稳定性关系到能否安全安装吊装以及板块是否损坏。本工程单元幕墙结构上设计成“井”字型加强龙骨，并与铝龙骨之间在背部设置加强连板，使之连接点处有足够的强度。同时，利用龙骨基腔内穿直径6-8mm 的光圆钢筋，设计成张拉体系，保证很重的单元体板块无论是运输还是吊装等情况下均能不发生变形，从而保证面板的尺寸精度和稳定性。另外，在吊装部位设计专门的吊装夹板，保证吊装部位局部有足够的强度和稳定性来保证安全可靠地吊装。因此，我司设计的大板块，从局部到整体均有足够的强度和稳定性，安全可靠。 2.7.3.3 板块的起吊和插接：板块的起吊及下行过程中，下行经过的楼面上要设置人员，对板块进行保护措施的实施，以防止板块摇摆时与主体发生碰撞，造成板块的破坏。插接时，上下层均配有安装人员，先实现左右接缝的对接，再实现上下的板块的对接。 2.7.3.4 板块的调整：对接后进行六个自由度方向上的调整，调整的原则是横平竖直，并确保挂件与转接件的有效接触与受力。 2.7.4 单元幕墙收口的施工 工程在幕墙施工时都留有人货两用电梯。电梯部分幕墙的安装要等工程收尾时，拆除电梯后才能施工。对于框架幕墙，此部分的收口不成问题，但对于单元式幕墙来说，由于常规结构的限制，一个层间最后一个板块的插接几乎无法实现。为此，我们在设计时，对收口节点进行了特别的设计，收口板块取消原一体的插接杆，安装时沿幕墙面垂直推动收口板块，既将收口板块平推入幕墙内，调节水平后，采用“工”字型插接杆对左右板块进行插接密封及固定。 工程概况五月花大厦为集金融营业、办公、商业、餐饮为一体的综合性国际商务办公楼，其位于市金融街B5 地块，总建筑面积119303.93 平方米，地上21 层，建筑檐高79.7 米。整个建筑通过中庭划分为南北两座塔楼，其外立面及中庭内立面均采用目前最为先进的单元式幕墙做为外围护结构，建成后堪称一标志性建筑。该工程地区粗糙度为C 类，按8 度抗震设计，基本风压W0=0.35KN/m2。 本工程主要外装饰项目及用材说明如下： 单元式玻璃铝板幕墙：单元式幕墙采用横锁式和横滑式两种单元结构，龙骨为铝合金型材，可视部分氟碳喷涂处理，不可视部分阳极氧化。中庭部分幕墙型材不做断热处理，外幕墙为断热型材。玻璃有五种：中庭内立面单元幕墙采用6+12A+6mm 的钢化透明浮法中空玻璃，外片为6mm 钢化透明浮法玻璃，内片为6mm 透明浮法玻璃，中空层12mm， 内充氩气；中庭外立面单元幕墙采用10+12A+10mm 的钢化LOWE 中空玻璃，外片为10mm 钢化透明浮法玻璃，内片为10mm 无色LOWE 玻璃，中空层12mm， 内充氩气；女儿墙部分采用10mm 钢化银灰色镀膜玻璃；开启部分采用6+12A+6mm 的钢化镀膜LOWE 中空玻璃，外片为6mm 钢化银灰色镀膜玻璃，内片为6mm 无色LOWE 玻璃，中空层12mm， 内充氩气；其余部分采用10+12A+10mm 的钢化镀膜LOWE 中空玻璃，外片为10mm 钢化银灰色镀膜玻璃，内片为10mm 无色LOWE 玻璃，中空层12mm， 内充氩气。铝板采用3mm 厚亚光银灰色氟碳喷涂铝单板。 框架式断热明框玻璃幕墙：玻璃幕墙采用明框结构，龙骨为断热铝合金型材，可视表面氟碳喷涂处理。玻璃采用10+12A+10mm 的钢化LOW E 中空玻璃，外片为10mm 钢化透明浮法玻璃，内片为10mm 无色LOW E 玻璃，中空层12mm，内充氩气。 玻璃橱窗：采用座装式结构，面材采用15mm 厚的钢化透明浮法玻璃。铝板包梁柱：采用干法施工结构，铝板采用3mm 厚亚光银灰色氟碳喷涂铝单板。 顶部天窗：采用隐框结构，龙骨为铝合金断热型材，可视表面氟碳喷涂处理，亚光银灰色。面材采用12+12A+8+1.14PVB+8mm 的透明浮法钢化中空玻璃， 外片为12mm 厚的钢化透明浮法玻璃，内层为8+1.14PVB+8mm 的夹胶玻璃。 旋转门和地弹门：玻璃采用12mm 厚透明浮法钢化玻璃。 雨篷：支撑体系为钢构架，面材为6+0.76PVB+6mm 的夹胶玻璃和3mm 厚亚光银灰色氟碳喷涂铝单板。 我司承接工程的优势及施工目标1. 我司承接工程的优势1.1 我公司是从事大型建筑外装饰设计、施工的专业公司，是国家建设部审定的建筑装饰甲级设计单位和建筑幕墙施工壹级企业。 公司奉行“服务社会、一诺千金”的服务宗旨，把高品质的产品及最优质的服务视为公司的最高经营目标。为保障此目标的实现，公司贯彻人文主义思想指导下的管理体系，确立了“以人为本”的管理核心，推行“真实做事，诚实待人”的行为准则，要求每一位员工实事求是，认真工作，努力为社会提供最优质的服务。同时，以极大的热情，不懈的努力，追求高品质的产品是我们的质量方针。通过科学有效的管理，实现向用户交付100%的高品质产品，是我们的质量目标。公司一直把产品质量视为公司的命脉，严谨的质量管理体系完全符合幕墙行业的ISO9001 标准的要求，通过ISO9001 质量体系，实现了产品质量的全面控制。 1.2 本工程采用我司成熟的系统结构，该结构获得中国专利科学技术博览会金奖，其设计周期短，技术可靠性高，施工队伍对此系统结构积累了丰富的施工经验，易于工期和质量控制。 1.3 我公司对北京地区的工程具有丰富的设计及施工经验，对于该地区特有的结构特点、温差变化、气候影响等技术要求掌握适度。且安装力量强大，公司现在拥有项目经理97 人（其中国家一级11 人， 国家二级20 人， 三级有66 人）， 并拥有高素质的专业化施工队伍，近1500 名的安装工人，可同时施工30 项工程。而且我司具有超大板块的施工经验，我司施工的上海国际金融中心一个单元板块为31.2，重达5 吨，成都双流机场一个单元板块为19.2 m，重达2.5 吨，我司均采用先进的吊装工艺，保质保量地完工。同时，本工程由总经理黄立志任工程总指挥，国家一级项目经理资质的刘志杰和戴忠诚做为本工程的项目经理，实施本工程的现场管理。以上人员均具有丰富的单元幕墙的施工管理经验，足以确保优质完成本工程施工。 1.4 在生产加工上，公司拥有沈阳、上海、成都三大生产加工基地，配备有多条铝合金型材、铝合金单板、铝复合板、石材、中空玻璃等深加工生产线，设备精度为同行业之领先地位，年生产能力达150 万平方米。生产加工基地的设立，有利于产品加工质量的保证。一是基地非同于临时加工厂，其设备齐全，配备有铝合金型材、铝合金单板、中空玻璃等深加工生产线，产品采用进口设备进行加工。另外，为单元式幕墙配备了21 台进口的构件加工中心，保证了加工精度。二是管理正规，严格按ISO9001 质量体系来加以控制，从而全面保证了工厂内的产品加工质量。三是便于运输，并可避免了长途运输中成品保护困难的问题。 1.5 在资金运作上，公司在经济上具有较强的实力，有足够的周转资金来保障整个工程的运作。对于业主的工程付款，我司均专款专用， 绝不滥用。这一点，也是我司在工程建设中信誉口碑极好的所在。1.6 在工程业绩上，本公司承建了许多具有国内有影响的巨大工程，如： 北京西单国际大厦、天津电力大厦、天津邮电网管中心大厦、东北电力调度中心大楼、北京电力调度中心、哈尔滨融府大厦、中国建行山西省分行综合楼被国家建设部先后评为建筑业的最高荣誉奖“鲁班奖”。上海智慧大厦被评为改革开放二十年建筑装饰行业发展成就展一等奖，沈阳市中级人民法院综合楼被评为99 年哈、长、沈三市优质工程观摩金杯工程。另外，我司还施工了近二十项的单元幕墙工程，如沈阳桃仙国际机场航站楼、沈阳二十一世纪大厦、长春光大银行、大连中银大厦、北京纺织品进出口公司大厦、中国银行总部大厦、上海浦东国际金融大厦、上海浦东发展银行、北京国兴家园、中国电信通信指挥中心、上海金帆大厦、中国国际会展中心、北京皂君庙综合楼、上海科技城、北京腾达大厦、苏州建园大厦、厦门建行大厦、黄河上游水利开发公司梯级电站调度大楼等。总之，我公司以用户满意为宗旨，创一流工程为目的，凭借先进的设计、高效的管理、可靠的加工为保证，我公司有信心、有能力将该工程建设成高档次、高质量的工程，将一份完美的幕墙精品奉献给业主、奉献给社会。 施工准备1项目管理体系及项目部组成根据该工程的具体特点，并结合现场实际情况，我们组织成立了以总经理为总指挥，以项目经理负责的工程项目部。实施该项目全过程管理职能，对工程的设计、材料采购、生产制造、运输到施工安装进行全方位的管理。以质量、工期、安全为中心，以施工阶段为重点，积极配合建设方、总包方各项工作，协调内部系统及外部的工作。 1.1 项目管理体系表(附后) 1.2 项目部组成 工程中标后，我司会马上成立现场施工的项目部，根据工程需要选定人员。由于该工程的重要性，因而我们拟派我司最优秀的项目经理及其部属成员来从事该工程的施工管理。本项目部由正副项目经理及六大员共八人组成。 项目经理项目副经理技术员施工员材料员计划员质检员安全员1.3 主要人员职责􀂗 总经理（项目总指挥）：对整个工程进度和质量负责，项目经理定期向总经理汇报工程情况。特殊难度问题由总经理负责协调解决。􀂗 项目总协调：a：及时了解业主及甲方的要求，并安排公司有关部门进行落实。b：监督现场组装厂的施工质量、进度，及时与总经理及业主、甲方汇报。c：解决现场组装厂与公司总部之间所产生的任何问题。􀂗 技术负责人：a：对工程技术任务的计划、进度进行落实。b：负责投标方案的审核及执行情况，实现投标方案与深化设计的有效转化与衔接。c：负责审查工程设计方案的结构、工艺实施的合理性、经济性。d：组织设计评审，对设计过程进行控制，保证最终的设计质量。e：负责全过程技术工作的协调处理工作。􀂗 设计负责人：a. 按工程总计划编制设计计划。b. 负责工程的具体设计和设计更改。c. 参与合同评审，并根据合同评审意见修改设计方案。d. 对现场施工负责技术培训和技术交底。e. 负责处理生产、施工中出现的技术问题。􀂗 加工制作负责人：a. 负责生产加工的计划编制和调度工作。组织职工完成下达的生产任务，确保工程安装进度。b. 严格执行生产管理制度及质量管理制度，实现生产过程的可追溯性。c. 强化公司员工对设备、人身安全教育，定期组织对设备、设施进行检查和维修，确保设备的精度和设备的完好。d. 实行定置管理，文明生产。􀂗 项目经理：对工程全面负责，在施工现场具有绝对的领导权力，全面负责现场施工质量管理、安全管理、进度管理、现场文明施工管理，对于现场的资金、材料、人工进行合理的安排，根据工程具体施工进度情况有权合理调配资金。a：制定现场施工组织设计方案。b：与甲方、土建协调并做好施工准备。c：协调公司设计、供应、生产等各部门的进度，负责本工程的安装质量及施工进度。d：参加每周工地现场总包协调会，做好记录并解决问题。e：制定现场安装方案，并将现场情况每周以书面形式反映给总经理。f： 配合总包做好安全管理工作。􀂗 现场技术员：a：对上岗人员进行技术培训。b：现场技术文件、安装图纸、安装标准的贯彻执行。c：对现场安装时遇到的技术问题进行协调解决。􀂗 现场施工员：a：做好前期施工准备和后期保养项目工作，使工程如期完成。b：制定现场施工进度计划并调整进度计划。c：负责与甲方、土建协调并对交叉施工及产品保护负责。d：协调公司各部门及其它分包商的工作，对本工程的安装质量及施工进度负责。e：合理安排到达现场的材料、施工人员及施工设备，协助项目经理做好工作。f：参加每周工地现场总包协调会，做好记录并解决问题。g：制定现场安装方案，并将现场情况每周以书面形式反映给项目经理。h：准备工程进度报告和照片记录。􀂗 现场材料员：a：负责制定现场材料供应计划。b：对进入现场的材料进行清点、保管、发放。c：负责现场材料的安全措施及现场文明施工。d：提出各种材料的补缺情况，并及时催要材料。e：负责现场材料的成品保护。f：负责材料运输工作。􀂗 现场计划员：a：根据工期进度情况及项目经理施工计划制定工程整体进度计划。b：负责厂内设计、生产，当工程的正常合同签订以后，计划调度组织工程部按投标文件进行二次设计，并提出材料定额。c：组织生产部按计划进行车间成品、半成品加工，质监部负责检查购入及生产的半成品的质量。d：组织供应部完成原材料及半成品的采购工作。e:监督现场安装进度情况，并检查现场安装进度与工程整体计划是否一致。f：对于工程施工中的临时性突变如抢工期或其它环节因素，做出临时计划修改，并落实到相应部门。g：根据工程进度计划做出资金安排计划，并上报总会计师和总经理，调度资金使用。􀂗 现场质检员:a：根据本工程的技术文件、图纸和行业标准、企业标准进行现场产品检验。b：对上岗人员进行质量标准培训及考核。c：对进场的半成品、材料进行检查，不合格品不准进场。d：负责对成品、半成品的保护措施的检查。e：在安装过程中，对检验不合格的安装部分有权作出返工或停工的决定。f：配合项目经理与监理公司、质监站完成分部工程及整体工程的质量验收工作。􀂗 现场安全员：a：熟悉当地政府和业主及总包单位的有关安全方面的规章制度并贯彻执行。b：配合总包做好现场安全工作。c：制定并监督执行安全制度及安全操作规程。d：对上岗人员进行安全培训、考核，不合格者不许上岗。e：负责对特殊工种（例如电焊工、电工等）是否持证上岗进行检查，无证不准上岗。f：对现场环境、安全状况及时掌握，落实必要的安全保护器具。g：对现场施工设施和设备、防火设施、人身安全设施等进行日常检查，发现隐患及时解决。1.4 施工主要管理人员表名称姓名职务职称主要资历、经验及承担过的项目一总部1.项目主管总经理工程师从事铝合金行业8 年，有丰富的的工程指挥实践经理，曾在如下项目中担任总指挥或副总指挥：北京电力、北京国兴家园、二十一世纪大厦、沈阳工商行、新疆棉花交易大厦、北京国际科技会展、中国电信、北京西单大厦、太原建行、哈尔滨工商银行等2.项目总协调.副总经理工程师从事铝合金行业8 年，有丰富的的工程指挥实践经理，曾在如下项目中担任总指挥或副总指挥：北京中纺大厦、中国人民银行总部、东北电力负荷中心、天津邮管、中国电信、沈阳中级人民法院、沈阳桃仙机场等。3. 加工制作负责人.副总经理工程师从事铝合金行业8 年，有丰富的的工程指挥实践经理，曾在如下项目中担任总指挥或副总指挥：北京电力、北京平安大厦、北京中纺大厦、中国电信、沈阳二十4.技术负责人总工程师高级工程师一世纪大厦、沈阳桃仙机场等。 国家玻璃幕墙工程技术规范编委，获沈阳市优秀科技工作者称号。从事铝合金行业7 年，曾在北京电力调度中心、北京长新大厦、昆明邦克大厦、成都双流国际机场、沈阳桃仙国际机场、北京天亚花园呼吸幕墙工程、天津邮电网管中心、上海浦东国际金融大厦、中国电信通信指挥中心等担任总设计师5.设计负责人.设计总工工程师从事铝合金行业6 年，有丰富的工程设计经验，曾参加以下工程的设计：中国电信通信指挥中心、东北电力负荷调度中心、石家庄第二长途电信枢纽楼、北京国兴二现场 1.项目经理.项目经理工程师从事铝合金行业6 年，一级项目经理，曾在下列工程中担任项目经理：合肥盛安大厦、山东农行大厦、北京金玉大厦、辽宁省政协委员活动中心、二十一世纪大厦等。2.项目副经理.项目经理工程师从事本行业6 年，一级项目经理，南天大厦、上海新华娱乐城、上海会计学院、杭州萧山服务大厦、上海房产大厦等项目工程担任项3.施工员. .施工管理工程师目经理或副经理。 从事本行业5 年，曾在下列工程中担任项目经理及施工员：北京国宾酒店、浦东发展银行大厦、北京电力调度中心、成都二滩水4.质检员.质量管理工程师电站综合楼幕墙工程. 从事本行业5 年，曾在下列工程中担任质检员：北京金运大厦、北京金玉大厦、北京平安大厦、北京电力调度中心、石家庄电信5.技术员.技术管理工程师等. 从事铝合金幕墙行业4 年，有丰富的幕墙技术管理经验，曾在如下项目中担任技术管理员：合肥盛安大厦、北京建材大厦、首都6.计划员.计划管理助工机场等。 从事铝合金幕墙行业5 年，有丰富的幕墙计划管理经验，曾在如7.安全员.安全管理助工下项目中担任计划员：东北电力调度楼、北京电力调度中心等. 从事铝合金幕墙行业4 年，有丰富的幕墙安全管理经验，曾在如下项目中担任安全员：沈阳电力、沈阳中级人民法院、北京皂君庙电信局等。 从事铝合金幕墙行业4 年，有丰富的幕墙材料管理经验，曾在如2设计组织 如果我司中标，由工程设计部进行施工图的深化设计。设计小组由设计负责人总负责，由主设计师任组长，下有四个设计师任组员。设计小组首先进行设计计划编制，之后进行施工方案设计，其内容包括：设计总体说明、分格图、结构节点图、设计计算书等。施工方案经国内外幕墙专家评审，确定最佳设计方案后，由设计院、甲方进行认定。在此过程中，设计小组也将积极与内装公司进行协商，吸收内装意见，解决外装与内装交界处的处理问题，以利于今后内装的顺利进行。甲方对方案认定后，设计小组将进行工程提料。在材料的订货期间，设计小组还将完成现场测量放线图、施工放线图、埋件图、立框图、隐蔽工程、零件、组件等，最后整理图纸，核算面积，完成整个工程的设计工作。 在实际工作中，设计部门将根据施工进度和生产进度的需求，调整工作顺序和内容，并增派人力展开工作，以确保整体施工计划的顺利实施。 深化设计时间大约为45 天。 3生产组织3.1 材料如期进厂，是正常生产的先决条件。对此，我们一方面要求设计部尽快设计，提前制定材料定额，另一方面，我们将要求材料厂商加快生产进度，保障我方的生产需求。为了做到这一点，我们将依靠与材料厂家的多年良好的合作关系，派人常驻材料厂家，进行现场调度控制，使每种材料都能按期或提前进厂。铝材、玻璃、铝板的订货周期大约为1 个月。3.2 钢材要比铝材、玻璃的进货周期短，大约需要510 天。钢材进厂后，马上组织人员对钢材进行加工，主要是埋件、转接件的制作。这段时间大约需用20 天。制造出来的埋件及转接件够一定数量后，即可分批运往现场。3.3 待铝材、玻璃、铝板进厂后，将进入玻璃幕墙、铝板幕墙元件的大规模生产阶段，主要内容有铝型材的加工、玻璃的加工、铝板的加工，以及板块的组装等。该阶段是对幕墙的施工影响最大的时期，为此，我们将投入生产加工中心和生产线进行生产，以确保工程的施工进度。生产组装时间大约为45 天。4安装准备 4.1 工程交底及技术培训 由项目经理、工程主管设计员根据施工组织设计、设计图纸的内容和要求对安装队进行工程交底，明确工程量及工程的要求，并按要求进行施工安装。同时组织安装队有关人员进行安全、技术培训，熟悉图纸，掌握工程施工的工作内容，并与安装队签订安全施工合同，做好安全、技术交底记录。 4.2 材料准备 根据总体工程计划进度安排，准备相关材料，并根据计划要求发往工地。 4.3 配套设施的准备： 4.3.1 现场办公室一间（5080m） 或面积约等的三间，提供照明，预留传真机、电话机接口，提供对讲机、空调等所需的220V 电源插座。 4.3.2 提供堆放各类胶、五金件、配件、电动工具等的仓库一间100m, 需要坚固、防雨、防潮、干燥、通风、恒温。 4.3.3 提供单元板块临时转存区域200250m（楼外地面）。 4.3.4 楼层内要有单元板块存贮区，一个楼层内最好无间隔墙，便于板块的平面运输。 4.3.5 现场安装工人住宿用房200m。 4.3.6 施工现场每层楼面请总包提供专用配电箱，有350V、220V 过顶插座各四只。 4.3.7 办公室、宿舍等地应有生活用水，进入清理阶段要有清洗幕墙所需的大量水源。 4.4 施工机具 根据施工现场情况确定施工机械用具。对施工中所需的工具、量检具进行全面系统检查，确保在施工过程中好用、好使。 4.4.1 施工设备序号 机器名称 数量/台 序号 机器名称 数量/台 1 电焊机 8 12 型材搬运车 2 2 无齿锯 2 13 单元板块平滑车 12 3 射钉枪 8 14 叉车 2 4 拉铆枪 8 15 型材切割机 2 5 电钻 8 16 吸盘 2 6 电锤 8 17 单元吊具 8 7 电扳手 8 18 单元吊装机 2 8 砂轮机 2 19 钢制卸料平台 2 9 水准仪 2 20 门式吊机 2 10 激光铅直仪 2 21 胶枪 10 11 激光经纬仪 2 4.4.2 进场计划施 工 阶 段测量放线埋件处理转接件安装框架安装防火封修板块安装打胶进场设备水准仪电锤单元吊装机型材切割锯射钉枪门式吊机胶枪经纬仪电焊机卸料平台拉铆枪平滑车铅直仪砂轮机单元吊具运输车吸盘无齿锯叉车电板手4.5 劳动力组织4.5.1 人员组织工种设定班组每组人员合计人数备注测量工2241 实际投入人数由进度情况定。 2 若工期紧，二班交叉作业。电焊工8216起重工224单元幕墙安装工41040框架幕墙安装工3824橱窗安装工11010材料搬运工2816合计1144.5.2 进场计划工种施工阶段测量放线埋件处理转接件安装框架安装板块安装打胶、清理测量工44444电焊工8884起重工44442单元幕墙安装工161640框架幕墙安装工121212246橱窗安装工888154材料搬运工88161645.施工平面布置图总体施工方案及总进度计划1. 总体施工方案说明 整个设计施工过程可分为：设计阶段、材料供应阶段、生产加工阶段、现场安装阶段及验收阶段。 若我司中标，我司即在当日开始本工程的施工图的细化设计工作，确定各立面分格尺寸，进行下料定货，进行生产、加工。2001 年12 月17 日开始，我司将派入施工人员进入现场进行埋件的处理工作，直至土建封顶。之后进行转接件的安装，在春节前结束。从2002 年3 月1 日开始，进行单元板块的吊装。同时，框架幕墙也开始相继安装。 1.1 幕墙的加工、组装、运输及现场存放 我公司现在在沈阳、上海、成都设有三个加工基地，每个加工基地都配有型材加工中心、铝板加工中心、玻璃加工中心等进口电脑数控设备，总数量达数百台。公司的产品已实现全部工厂化生产，所有组件、部件均在工厂内完成。因此不在现场设置加工厂，现场只是安装。总包单位所提供的场地，我司只做为各种材料及各种部件的存放场所。 不过，本工程单元幕墙为结构形式比较特殊，板块比较大，重量达一吨以上，对放置方向又有严格要求，所以不适合长途运输。为此，我们使用北京的组装厂，单元幕墙所有组件、部件加工完成后，运输到北京组装厂后再行组装。设在北京的组装厂与加工基地具有同样的质量保证措施和控制程序，产品质量可以保证。单元组装生产线见示意图。对于运输，我司拥有自己的车队，并有完备的载运设施和防护措施，因此能够保证加工后的产品能够安全、顺利、完好地到达目的地。对于框架幕墙部分，直接从加工基地运输到施工现场，单元幕墙部件则到北京组装厂。对于单元板块的运输，我们为本工程特别设计了一种A 形转运架，单元板块为竖向放置，与A 形架进行可靠的螺栓连接，使板块处于模拟的幕墙悬挂状态，并做可靠的弹性接触设置，保证在运输过程中不损坏。A 形架大小根据板块和车型设计，可运输4-8 个单元板块。见示意图。在板块进入现场后，我们对地面上的平面运输、板块的垂直运输及板块楼层内的平面运输均进行了考虑。当进入现场后，采用叉车连同转运架一起把板块运送到周转场地，如需进入层间，采用同样的办法把板块运至起吊位置。板块进入层间吊运时，我们采用塔吊或自行设计的单元吊装机并配合钢制卸料平台来完成。在两座塔楼的两侧各设立一个单元吊装机和一处钢制卸料平台。所有材料均由它们进行吊运。进入楼层内，我们专门为楼内平面运输设计了一种平滑车，用它来完成楼层内板块的移动及吊装时的送位。具体详见施工平面布置图。 1.2 各装饰项目的施工顺序 由于单元幕墙为主要的幕墙形式，工程量大，所以单元幕墙为优先施工部分，在某层单元幕墙吊装完毕后，同层的铝板包梁柱可以随后施工。直至顶层。 在单元幕墙开始吊装时，可以开始钢结构框架式明框玻璃幕墙等项目的龙骨安装工作。在单元板块吊装至7 层以上时，才可进行幕墙板块的安装。但为了不影响中庭单元板块的吊装，顶部的天窗要在内庭单元幕墙吊装完毕后方可施工。 1.3 各分部采用的施工方法 在预埋件处理、转接件安装及立框阶段，我们采用土建的脚手架进行施工。之后，对单元幕墙吊装区域的脚手架进行拆除。 单元板块吊装，我们将用自制的单元吊具进行单元板块的吊装。吊装顺序为从下至上。
