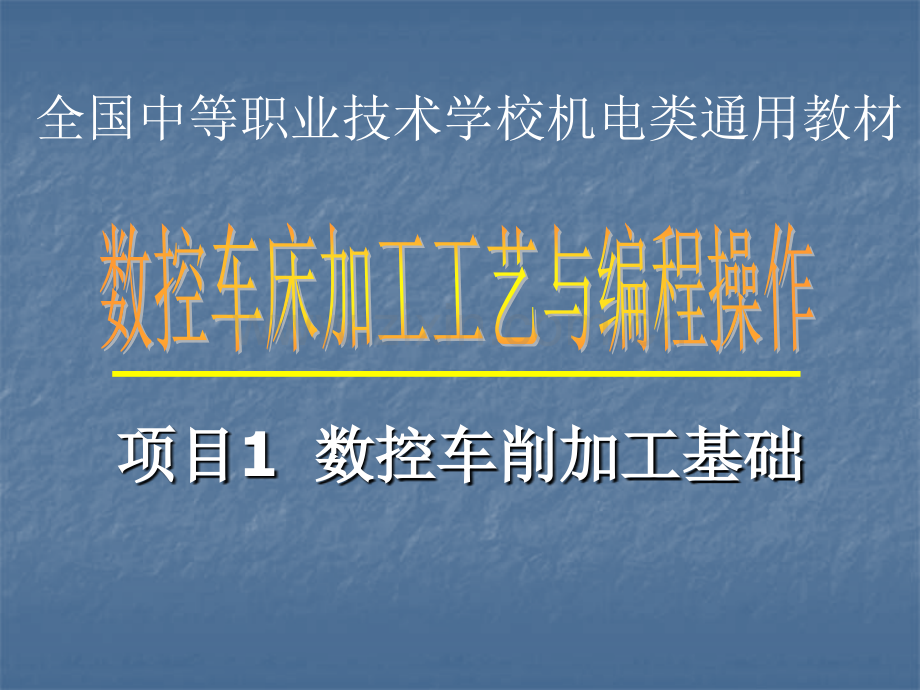

全国中等职业技术学校机电类通用教材.pptx

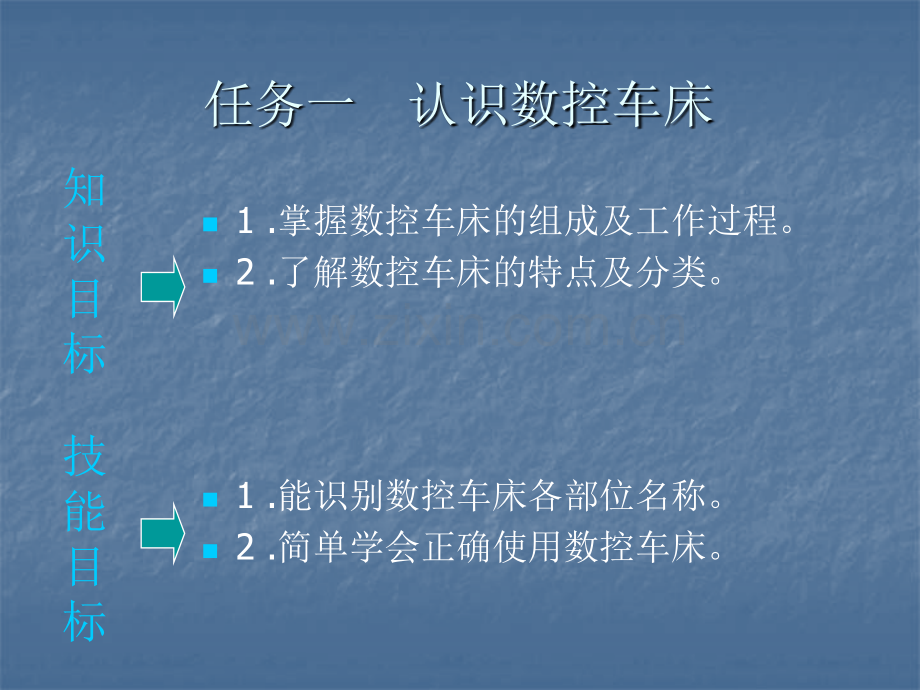

全国中等职业技术学校机电类通用教材项目项目1 数控车削加工基础数控车削加工基础任务一 认识数控车床n1.掌握数控车床的组成及工作过程。n2.了解数控车床的特点及分类。知识目标技能目标n1.能识别数控车床各部位名称。n2.简单学会正确使用数控车床。下图所示为一台普通数控车床，型号为 CK6132A。图中标出了该数控车床的基本组成部分。为了正确使用和操作此类数控车床，必须熟悉数控车床的组成、工作过程，了解数控车床的特点及其种类。数控车床又称 CNC（Computer Numerical Control）车床，即用计算机数字控制的车床。数控车床是目前国内外使用量最大、覆盖面最广的一种数控机床，约占数控机床总数的25%。数控车床主要用于旋转体工件的加工，一般能自动完成内外圆柱面、内外圆锥面、复杂回转内外曲面、圆柱圆锥螺纹等轮廓的切削加工，并能进行车槽、钻孔、车孔、扩孔、铰孔、攻螺纹等加工。一、数控车床的组成及工作过程1.数控车床的组成n输入/输出设备n数控装置n主轴伺服驱动系统n进给伺服驱动系统nPLC 装置n位置检测系统n机床本体数控车床主要有以下几部分组成：2.数控车床的工作过程二、数控车床的分类1.按主轴位置分类立立式式数数控控车车床床卧卧式式数数控控车车床床水水平平导导轨轨倾倾斜斜导导轨轨2.按控制方式分类开开环环闭闭环环半半闭闭环环3.按数控系统的功能分类经经济济型型数数控控车车床床全全功功能能型型数数控控车车床床车车 削削 中中 心心三、数控车床的特点1 1适应性强，适合加工多品种、小批量复杂工件。适应性强，适合加工多品种、小批量复杂工件。2 2加工精度高，产品质量稳定。加工精度高，产品质量稳定。3 3生产效率高。生产效率高。4 4自动化程度高，劳动强度低。自动化程度高，劳动强度低。1.FANUC 数控系统介绍2.西门子数控系统介绍3.华中“世纪星”系列数控系统介绍任务小结一、数控车床的组成及工作过程1.1.数控车床的组成数控车床的组成2.2.数控车床的工作过程数控车床的工作过程二、数控车床的分类1.1.按主轴位置分类按主轴位置分类：立式数控车床和卧式数控车床。立式数控车床和卧式数控车床。2.2.按控制方式分类：开环、闭环、半闭环。按控制方式分类：开环、闭环、半闭环。3.3.按数控系统的功能分类：经济型数控车床、全功能按数控系统的功能分类：经济型数控车床、全功能数控车床、车削中心。数控车床、车削中心。三、数控车床的特点
