塔式起重机防碰撞方案融汇锦江E楼终模板.doc

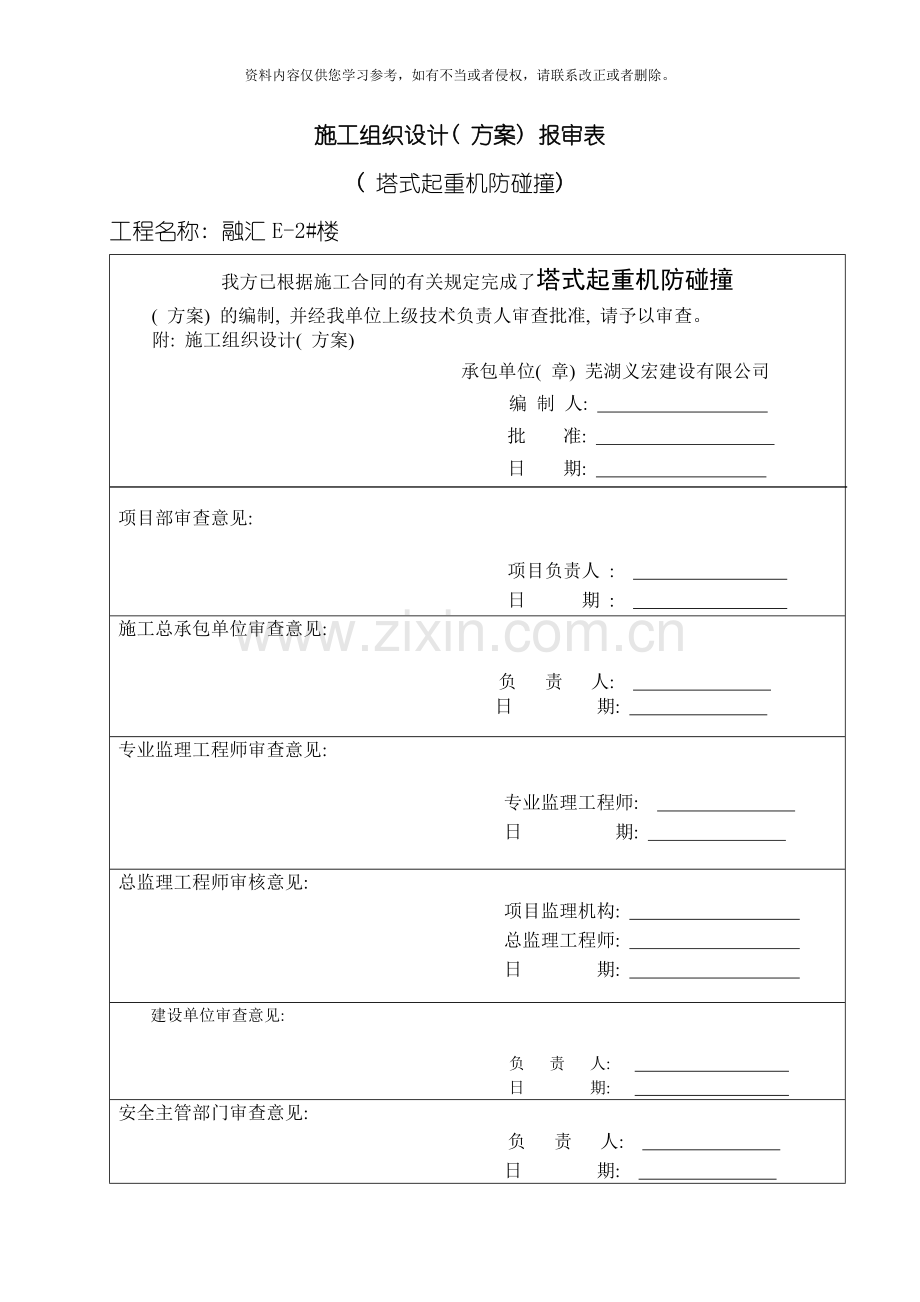

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。施工组织设计( 方案) 报审表( 塔式起重机防碰撞) 工程名称: 融汇E-2#楼我方已根据施工合同的有关规定完成了塔式起重机防碰撞( 方案) 的编制, 并经我单位上级技术负责人审查批准, 请予以审查。附: 施工组织设计( 方案) 承包单位( 章) 芜湖义宏建设有限公司编 制 人: 批 准: 日 期: 项目部审查意见: 项目负责人 : 日 期 : 施工总承包单位审查意见: 负 责 人: 日 期: 专业监理工程师审查意见: 专业监理工程师: 日 期: 总监理工程师审核意见: 项目监理机构: 总监理工程师: 日 期: 建设单位审查意见: 负 责 人: 日 期: 安全主管部门审查意见: 负 责 人: 日 期: 塔式起重机防碰撞方案工程名称: 芜湖融汇锦江E-2#楼1.编制依据 1.1 融汇锦江E-2#楼工程施工组织总设计。 1.2 融汇锦江E-2#楼施工图纸。1.3建筑机械使用安全技术规程( JGJ33 J119 ) 1.4高处作业分级( GB3608-83) 1.5起重吊车指挥信号( GB5082-85) 1.6起重机司机安全技术考核标准( GB6702-86) 1.7建筑塔式起重机安全规程( GB5144-85) 2.、 工程概况: 2.1本工程位于芜湖市大砻坊, 融汇锦江小区内, 建筑平面图见附图, E-2#楼为18+1层住宅楼, 建筑高度约58米, E-1#楼为已建未交的15+1层住宅楼, 建筑高度约46米, 根据本工程特点, 本工程安装型号为QTZ63的塔吊与已建的E-1#楼发生碰撞; 并在E-1#楼的北面、 西面相关碰撞处设置缓冲碰撞措施。塔式起重机位置平面图2.2、 施工现场为现有地坪, 地基承载力在100KPa左右。本工程为融汇锦江E-2#楼塔式起重机安装, 建筑物最大高度58m。3. 塔吊设计方案 3.1 塔吊平面布置 1、 严格按塔式起重机安装拆卸方案实施2、 使用过程中, 在可能与E-1#楼碰撞的A点C点设置悬挂轮胎, 作为缓冲措施。在E-1#楼的北面、 西面缓冲点搭设一个操作平台, 此平台采用从E-1#楼的楼层内悬挑出一个钢管脚手架, 搭设人员必须有特种作业操作证, 并按建筑施工扣件式钢管脚手架安全技术规范JGJ130- 搭设, 并经监理单位及总包单位安全部门验收合格后方可交付使用, 见下表: E-1#楼悬挑平台验收记录搭设单位或搭设人悬挑平台情况项目部验收意见使用单位验收意见监理单位意见备注注: 此表由各单位共同填写, 并签证盖章后生效, 并交一份于塔吊安装单位确保上平台的操作人员的施工安全, 施工单位并针对此平台做到设置专人进行检查、 维护, 见下表: E-1#楼悬挑操作平台检查、 维护记录日期责任人姓名检查时间维护时间检查或维护情况注: 此表由维护责任人填写, 使用时每日上班前、 下班后检查并做记录, 闲置时每周检查登记, 完毕时交于项目部, 由项目部汇总并报告情况使用时的记录见下表: E-1#楼悬挑操作平台使用记录使用人使用时间操作事项结束时间备注注: 未经施工单位安全部门同意, 任何人不得私自上平台悬挂轮胎的方法采用在墙上打眼, 带钢丝绳的方法, 钢丝绳采用马蹄口进行紧固, 具体见附图, 由于C点碰撞点处为阳台, 在此处采用悬挑槽钢并在其上搭设固定式脚手架, 平台上再悬挂轮胎, 搭设完毕后组织验收, 并上人实地检查其承受力, 能保证200公斤-300公斤的力即可保证安全对悬挂轮胎缓冲点必须做到挂好后组织验, 合格收交付使用, 并设置专人, 进行维护, 平时检查, 表格同上, 由于天气影响, 在刮风时, 大臂随风摆动, 故为了确保安全, 在每天下班时, 设置专人, 将塔吊的大臂固定在E-1#楼的碰撞点处以上的防碰撞措施, 是塔吊在初次使用时的防碰撞方案, 在第一次顶升时, 可将塔吊升至超过E-1#楼的高度, 随后将缓冲点拆除。塔吊使用记录要做到每天记录每天收工后必须将塔吊大臂固定在外置墙体轮胎上现场要安排专人每天检查大臂的使用情况及开口销、 焊接点平衡臂上的各种标牌应卸掉, 以减小风阻3.2 塔吊选取 采用QTZ 63型。3.4 塔吊附属设施 3.4.1 塔吊专用电箱: 为了满足塔吊正常工作, 塔吊必须配备专用电箱, 项目应根据塔吊的定位对塔吊电箱合理布置, 塔吊专用电箱距塔吊中心不得大于5米。 3.4.2 正常工作所需的电容量为70KW, 本工程塔吊( QTZ-63) 正常工作所需的电容量为50KW。 4. 施工准备 4.1 现场前期准备 4.1.1 提供场地, 便于塔吊部件的摆放和汽车吊的入场选位。4.1.2 对塔吊基础( 本工程为活动基础, 由专业公司提供) 进行验收, 并提供相应的验收报告。4.1.3 依据有关数据对塔吊基础进行设计和验算。 4.1.4 在塔吊安装当日, 满足安装提出的现场施工条件并派专人负责联系。 4.2 塔吊专业安装公司前期准备 4.2.1 准备合格塔吊。 4.2.2 安装起重臂和平横臂时常见的牵引麻棕绳。 4.2.3 旋紧螺栓的电动扳手以及其它扳手和装拆销轴的榔头。 4.2.4 运输塔吊部件所必须的车辆。 4.2.5 所有入场安装人员必须持证上岗。 4.2.6 必须按照项目经理部统一要求, 对设备进行CI准备。 5. 施工方案 :5.1 塔吊基础施工前期, 由项目部组织施工, 并由相关单位验收后交付使用5.2 技术资料准备 5.2.1 地基钎探报告 5.2.2 地基承载力报告 5.2.3 塔吊基础施工记录 5.3 塔吊安装 5.3.1.1 设备选用: 选用50吨汽车吊作为起重设备。6. 安全措施 :6.1 塔吊安装完毕后的一周时间内, 对塔身的垂直度的测量不少于4次, 并做好测量记录, 如垂直度超过4, 塔吊必须停止工作, 并报专业公司处理。6.2 所有参加作业人员都必须遵守现场施工的各项安全规范及本工种安全操作规程。6.3 拆装单位必须指定一名熟悉该类型塔吊、 经验丰富的工长现场指挥。 6.4 塔吊司机、 塔吊拆装人员以及塔吊指挥都必须有当地市级劳动部门签发的特殊工种操作证; 工人进入施工现场必须统一着装, 佩带齐全安全防护用品。 6.5 塔吊司机每班作业前都必须对设备进行例行检查, 塔吊的各项安全限位必须齐全可靠。 6.6 塔吊拆装前, 拆装队必须熟悉现场。 6.7 接地电阻不大于4欧姆。 6.8 在塔吊运输过程中, 紧邻高压线的地方, 在塔吊运转半径范围内的高压线要木杆搭设防护棚, 在高压线上方用绿色密目网进行遮挡, 而且塔吊运转时设置限位系统, 避免塔吊运行到高压线范围内。 6.9 塔吊在自升过程中, 要合理分工, 必须派专人观察顶升套架滚轮与标准节间距离, 派专人负责销轴的连接, 派专人负责液压油缸的操作等。 6.10 塔吊在顶升过程中严禁回转起重臂, 并在使用过程中严禁塔吊间及塔吊与建筑物之间发生碰撞。 6.11 塔身标准节之间的连接销及其它任何部件之间的连接销都必须穿开口销。 6.12 塔吊安装好后, 应遵循安装质量验收制度、 塔吊安装后验收和交付使用制度中要求进行空载实验和重载实验, 检查各工作机构、 电气控制系统均处于正常工作状态, 各安全保护装置齐全、 可靠。 6.13 严禁高空落物。 6.14 5级风以上严禁塔吊安装作业, 4级风以上严禁塔吊顶升施工作业。 6.15 作业现场必须设置不小于20*20米的安全作业区。 6.16 施工机械、 设备出入现场, 司机注意场地周围的高压电线, 严格执行施工现场用电安全管理规定, 加强电源管理, 防止发生电器火灾或人身伤亡事故。严禁使用220伏及以上的电源。 6.17 下班前, 要认真检查现场, 包括现场办公室、 休息室、 生活集装箱, 熄灭一切明暗火种, 切断所有机械设备电源。 6.18塔吊在施工完毕后, 由专业队按装塔逆向作业进行拆除。拆除时各有关工种搞好配合, 需有专人指挥, 作业范围内严禁行人经过。 7附加安全措施 7.1 塔吊在顶升过程中严禁回转起重臂, 并在使用过程中严禁塔吊与建筑物之间发生碰撞。 7.2 塔吊应由专职人员操作和管理, 严禁违章作业和超载使用, 机械出现故障或运转不正常时应立即停止使用, 并及时予以解决。 7.3 塔臂前端设置明显标志, 塔吊在使用过程中塔与塔之间回转方向必须错开, 严格控制楼和楼之间的操作高度和作业时间。 7.5 塔吊在起吊过程中尽量使小车回位, 当塔吊运转到施工需要地点时, 再将材料运到施工地点时。 注: 钢丝绳的设置应考经梁, 因墙体不能承受较大的水平力悬挂轮胎示意图悬挑操作平台示意图C点悬挑平台示意图C点塔机大臂固定示意图起重设备安全生产事故应急救援预案1、 总则1) 根据中华人民共和国安全生产法、 安徽省建设工程安全生产条例及安徽省建设工程安全生产条例的规定, 为确保公司生产安全事故应急救援工作的高效、 有序地进行, 有效地防范各种安全事故的发生, 最大限度地减轻事故灾害, 保障职工生命和财产的安全, 依据安全生产法及相关安全管理法规、 规章的规定, 结合项目经理部安全生产管理工作实际情况, 制定本应急救援预案。2) 本预案适用建筑起重机工程安全生产事故及异常情况。3) 本项目现场应依据本预案制定相应的应急救援实施预案措施, 实行层级管理, 层级实施, 做到各司其职, 各负其责。2、 机构设置1) 项目部生产安全事故应急救援领导小组由以下人员组成。职 务姓 名联系电话组 长李晓峰副组长陈建安全员胡信龙机管员祝昌杯悬挑操作平台责任人陈德魁塔吊大臂固定责任人张学海安装单位负责人施昌峰安装单位技术员陶立业工伤事故报告人胡信龙成员: 安全生产管理所有人员。2) 生产安全事故应急救援领导小组日常具体工作由项目经理部负责。3) 项目经理部生产安全事故应急救援领导小组应加强与有关部门的联系, 保障应急现场有足够的卫生医疗、 救援救护、 治安保卫和通讯、 供电、 供水、 后勤保障设施及人员。3、 机构职责1) 项目经理部生产安全事故应急救援领导小组职责。( 1) 负责安全事故应急救援预案的制定, 修改和宣传贯彻工作。( 2) 督促各施工现场班组及各分包单位制定相应的应急救援实施预案措施并贯彻执行。( 3) 检查督促各施工现场班组及各分包单位做好各项防范措施和应急救援准备工作, 必要时, 组织进行生产安全事故应急救援预演。( 4) 发生生产安全事故、 应急救援领导小组必须立即赶赴现场, 负责组织指挥应急救援、 抢救和保障工作, 同时向公司、 业主、 监理各方汇报, 向地方行政主管部门、 公安部门报告。( 5) 结合现场实际情况制定本项目生产安全事故应急救援预案措施, 并负责修改完善和贯彻落实工作。( 6) 全面负责突发安全事故的预防措施和各项应急救援实施的准备工作, 统一调配人、 财、 物等资源。( 7) 负责制定营救救援实施预案演习方案并组织实施有针对性的演练, 做到防患于未然。( 8) 发生生产安全事故, 应急救援领导小组必须赶赴现场, 组织人员、 设备、 物资进行紧急救援抢救工作, 并随时保持联系, 向有关单位报告事故原因和现场救援抢险的工作情况。4、 应急救援工作程序1) 项目经理部生产安全事故应急救援领导小组应急救援工作程序。( 1) 项目经理部生产安全事故应急救援领导小组接报警后, 应急救援小组立即组织有关人员核实情况, 并进入工作程序, 向上级及有关部门汇报。( 2) 生产安全事故应急救援领导小组组长按照职责, 组织有关部室进入应急救援工作程序。制定应急救援抢救措施和其它安全保障事项。( 3) 生产安全事故应急救援领导小组在处理安全事故时, 应随时向公司有关部门报告应急救援情况。5、 应急救援职能部门职责1) 应急救援各职能部门职责: 各职能部门根据自己职责落实责任分工。有效配合应急救援工作落实。( 1) 生产管理组: 负责日常具体工作, 当发生安全事故时, 协助领导小组赶赴现场核实情况, 并报告领导小组, 检查落实事故现场应急措施救援情况落实。指定有关人员配合应急救援工作的资金落实。( 2) 质安管理组: a负责事故现场班组人员及名单检验、 核对, 参加调查处理工作。b.负责事故快报及有关上报文件核对、 盖印、 复印、 车辆调动使用。c.负责对所有事故现场监护, 有组织保护事故现场, 拍摄事故现场照片, 维护区域范围内外治安。d.负责组织协助公安机关对火灾事故、 中毒事故、 爆炸等治安事故调查、 取证工作。组织、 指挥民兵应急分队, 综治应急队参加抢险、 排险救援。( 3) 材料设备管理组: 负责事故现场设备、 设施的措施( 方案) 落实, 负责应急救援物料配合, 供应到位。( 4) 综合管理组: 协助有关责任部门参加救援工作, 负责善后一切处理工作。安抚有关家属和调解工作。后勤配合。( 5) 全体员工有责任和义务听从指挥投入事故应急救援、 抢险工作中去, 并积极配合、 协助事故的处理调查工作。6、 调查与总结1) 建立健全事故调查报告制度, 按事故级别成立调查小组, 并按规定的事故级别填写事故快报。2) 当安全事故应急救援工作结束后, 各级应及时进行总结、 分析, 按”四不放过”原则进行调查处理, 并吸取事故教训, 落实整改措施。3) 事故单位组织员工吸取事故的教训, 进行有针对性的学习, 举一反三开展广泛的自查自纠工作, 提高全员的安全生产意识。7、 发生事故层级上报时限1) 轻伤事故, 应在24小时内报告企业负责人、 安全管理部门和基层工会组织。2) 重伤事故, 一般情况下, 事故单位应在24小时内报上级主管单位, 由上级主管单位分别报市有关部门。对涉外有影响的, 事故单位应在事故发生后4小时内如实报上级主管单位。3) 重伤3人或死亡1至2人的事故, 事故单位应在事故发生后4小时内如实报上级主管单位, 由上级主管单位分别报市有关部门( 市安监局、 公安部门、 市总工会、 市建委) 。4) 死亡3人以上重大、 特别重大死亡事故应在事故发生后2小时内报市人民政府, 同时报上级主管单位、 市安监行政部门、 市工会组织、 公安部门、 市建委。8、 防止违章和事故的安全规定1) 未经三级安全教育的新工人, 复工换岗的人员未经岗位安全教育, 不得进入施工现场的工作岗位进行操作。2) 不正确佩戴安全帽及佩戴超过使用年限( 2 年半) 的安全帽, 不准进入施工现场。3) 严禁赤脚或穿高跟鞋、 拖鞋进入施工现场。4) 严禁酒后及带小孩进入施工现场。5) 不得到禁止烟火的地方吸烟、 动火。6) 不得攀登脚手架、 井字架。7) 特种作业人员、 机械操作工未经专门安全培训, 无有效专业上岗操作证, 不得上岗操作。8) 脚手架及所有机械设施设备和现浇混凝土模板支撑, 搭设安装后, 未经验收合格, 不得使用。9) 电源开关箱不准一闸、 一漏电、 一箱多用。10) 未经批准, 未经作业安全交底或安全交底不清和无安全防护设施, 不得盲目操作。11) 不得违章指挥和违章作业, 对违章作业的指令有权拒绝, 并有责任制止她人违章作业。12) 对各种安全防护装置、 防护设施及警告、 安全标志等不得随意拆除和随意挪动。9、 急救技术及常备药品发生事故时, 首先在现场对受伤人员进行应急性急救, 以减少伤亡。现将一般常见的急救知识和常见的急救药物简述如下。1) 急救技术( 1) 口对口人工呼吸。使病人仰卧, 松解衣扣和腰带, 清除伤者口腔内痰液、 呕吐物、 血块、 泥土等, 保持呼吸道通畅。救护人员一手将伤者下颌托起, 使其头尽量后仰, 另一只手捏住伤者的鼻孔, 吸一口气, 对住伤者的口用力吹气, 然后立即离开伤者口, 同时松开捏鼻孔的手。吹气力量要适中, 次数以每分钟1618 次为宜。( 2) 口对鼻人工呼吸。伤者因牙关紧闭或外伤等原因, 不能进行口对口人工呼吸, 可采用口对鼻人工呼吸法。方法与口对口人工呼吸法相同, 只是把捏鼻改为捏口, 对住鼻孔吹气, 吹气量要大, 时间要长。( 3) 胸外心脏按压。由于电击、 窒息及其它原因所致心搏骤停时, 应使用胸外心脏按压法进行急救。将伤者仰卧在地上或硬板床上, 救护人员跪或站于伤者一侧, 面对伤者, 将右手掌置于伤者胸骨下段及剑突部偏左, 左手置于右手之上, 以上身的重量用力把胸骨下段向后压向脊柱, 随后将手腕放松, 每分钟挤压6080 次。在进行胸外心脏按压时, 宜将伤者头放低以利静脉血回流。若伤者同时伴有呼吸停止, 在进行胸外心脏按压时, 还应进行人工呼吸。一般做四次胸外心脏按压, 做一次人工呼吸。注: 此法不适宜用于胸骨骨折、 颅脑外伤、 胸腹部外伤伴有内脏损伤、 内出血、 肋骨骨折等。2) 常备药品( 1) 外用药品名 适应症 品名 适应症发放内服药 万花油 烧烫伤创可贴 小创伤出血 风油精 虫咬、 牙痛、 关节痛京万红软膏 烧烫伤 碘酊( 2%) 局部消毒 清凉油 驱暑醒脑 酒精( 70%) 局部消毒 防治虫咬眼水、 眼膏 眼部感染 棉垫、 崩带 外伤出血止血胶带 外伤出血( 2) 内服药品 名 适应症 品 名 适应症速效感冒胶囊 发烧、 感冒 扑尔敏 抗过敏氟哌酸 腹泻、 尿道感染 果导 治便秘复方甘草片 镇咳、 祛痰 安定 失眠碘喉片 咽炎、 扁桃体炎 心痛定 降血压、 冠心病颠茄片 胃痉挛 多酶片 助消化阿司匹林 解热、 镇痛 云南白药 散瘀、 止痛、 止血10、 高处坠落事故的预防及其应急预案多年来, 高坠伤亡事故占全部事故的比例较高, 达40%, 这种事情对社会影响较大, 要作为全建筑行业的问题抓紧工作。避免发生高处坠落事故, 必须加强监控管理。对职工进行预防高处坠落的技术知识教育, 使她们熟悉操作时必须使用的工具和防护用具。同时, 在技术上采取有效的防护措施。1)防止高处坠落事故的基本安全要求以预防坠落事故为目标, 对于恐怕发生坠落事故等事故的特定危险施工, 在施工前, 制订防范措施, 并应在日常安全检查中加以确认。( 1) 凡身体不适合从事高处作业的人员不得从事高处作业。从事高处作业的人员要按规定进行体检和定期体检。( 2) 严禁穿硬塑料底等易滑鞋、 高跟鞋。( 3) 作业人员严禁互相打闹, 以免失足发生坠落危险。( 4) 不得攀爬脚手架。( 5) 进行悬空作业时, 应有牢靠的立足点并正确系挂安全带。( 6) 卸料平台外侧边等, 必须设置1.2m 高且能承受任何方向的1000N 外力的临时护栏, 护栏围密目式( 目) 安全网。( 7) 边长大于250mm 的边长的洞口采用钢筋构成防护网, 面用木板作盖板加砂浆封固; 边长大于1500mm 的洞口, 四周设置防护栏杆并围密目式( 目) 安全网, 洞口下张挂安全平网。( 8) 各种架子搭好后, 项目经理必须组织架子工和使用的班组共同检查验收, 验收合格后, 方准上架操作。使用时, 特别是台风暴雨后, 要检查架子是否稳固, 发现问题及时加固, 确保使用安全。( 9) 施工使用的临时梯子要牢固, 踏步300-400mm, 与地面角度成60-70 度, 梯脚要有防滑措施, 顶端捆扎牢固或设专人扶梯。2) 发生高处坠落事故应急预案当发生高处坠落事故后, 抢救的重点放在对休克、 骨折和出血上进行处理。( 1) 发生高处坠落事故, 应马上组织抢救伤者, 首先观察伤者的受伤情况、 部位、 伤害性质, 如伤员发生休克, 应先处理休克。遇呼吸、 心跳停止者, 应立即进行人工呼吸, 胸外心脏挤压。处于休克状态的伤员要让其安静、 保暖、 平卧、 少动, 并将下肢抬高约20 度左右, 尽快送医院进行抢救治疗。( 2) 出现颅脑损伤, 必须维持呼吸道通畅。昏迷者应平卧, 面部转向一侧, 以防舌根下坠或分泌物、 呕吐物吸入, 发生喉阻塞。有骨折者, 应初步固定后再搬运。遇有凹陷骨折、 严重的颅底骨折及严重的脑损伤症状出现, 创伤处用消毒的纱布或清洁布等覆盖伤口, 用绷带或布条包扎后, 及时就近送到有条件的医院治疗。( 3) 发现脊椎受伤者, 创伤处用消毒的纱布或清洁布等覆盖伤口, 用绷带或布条包扎后。搬运时, 将伤者平卧放在帆布担架或硬板上, 以免受伤的脊椎移位、 断裂造成截瘫, 招致死亡。抢救脊椎受伤者, 搬运过程, 严禁只抬伤者的两肩与两腿或单肩背运。(4)发现伤者手足骨折, 不要盲目搬动伤者。应在骨折部位用夹板把受伤位置临时固定, 使断端不再移位或剌伤肌肉, 神经或血管。固定方法: 以固定骨折处上下关节为原则, 可就地取材, 用木板、 竹头等, 在无材料的情况下, 上肢可固定在身侧, 下肢与腱侧下肢缚在一起。(5)遇有创伤性出血的伤员, 应迅速包扎止血, 使伤员保持在头低脚高的卧位, 并注意保暖。正确的现场止血处理措施。a一般伤口小的止血法: 先用生理盐水( 0.9%Nacl溶液) 冲洗伤口, 涂上红汞水, 然后盖上消毒纱布, 用绷带; 较紧地包扎。b加压包扎止血法: 用纱布、 棉花等作成软垫, 放在伤口上再加压包扎, 来增强压力而达到止血。c止血带止血法: 选择弹性好的橡皮管、 橡皮带或三角巾、 毛巾、 带状布条等, 上肢出血结扎在上臂上1/2 处( 靠近心脏位置) , 下肢出血结扎在大腿上1/3 处( 靠近心脏位置) 。结扎时, 在止血带与皮肤之间垫上消毒纱布棉垫。每隔2540 分钟放松一次, 每次放松0.51 分钟。( 6) 动用最快的交通工具或其它措施, 及时把伤者送往邻近医院抢救, 运送途中应尽量减少颠簸。同时, 密切注意伤者的呼吸、 脉搏、 血压及伤口的情况。
