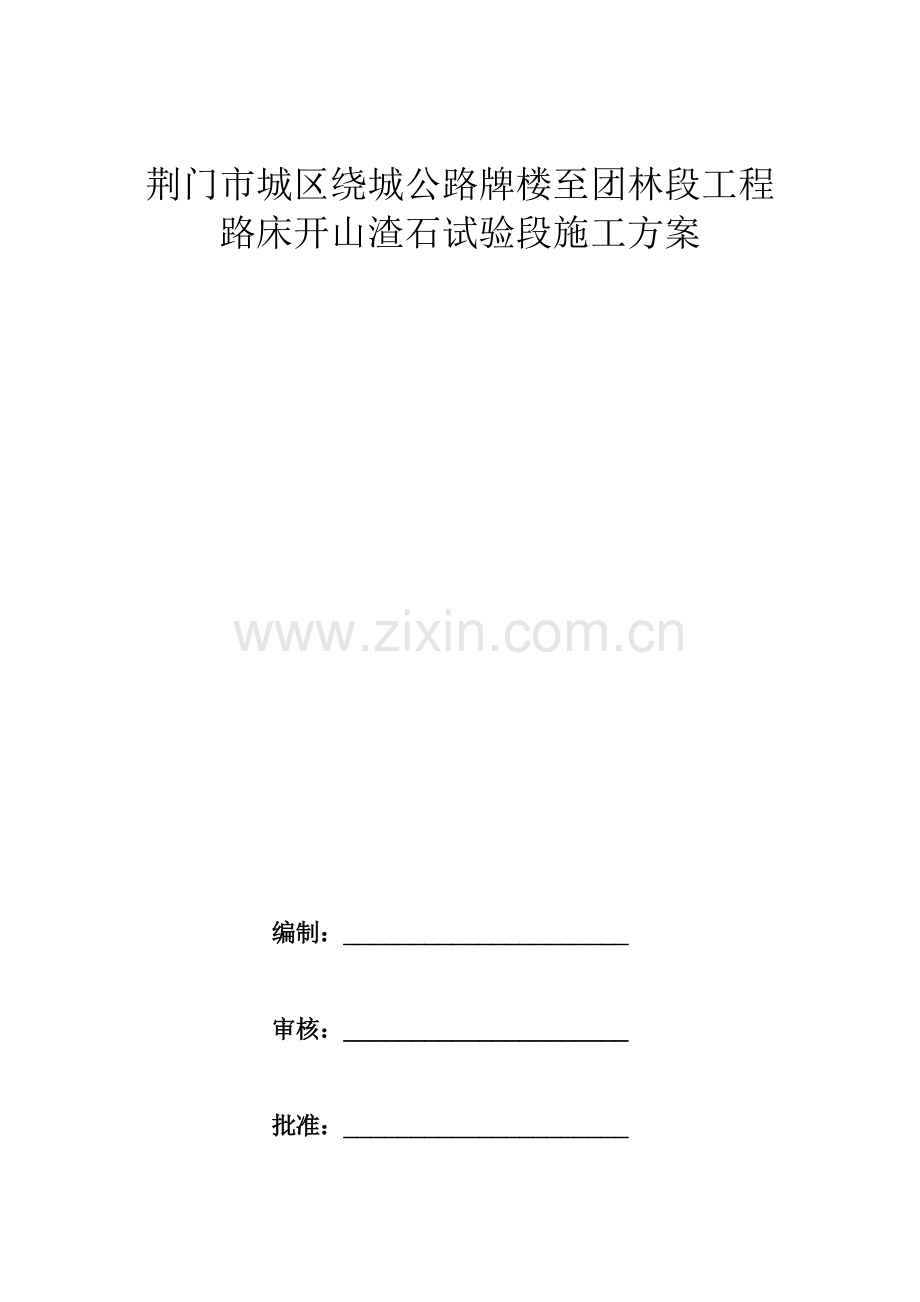

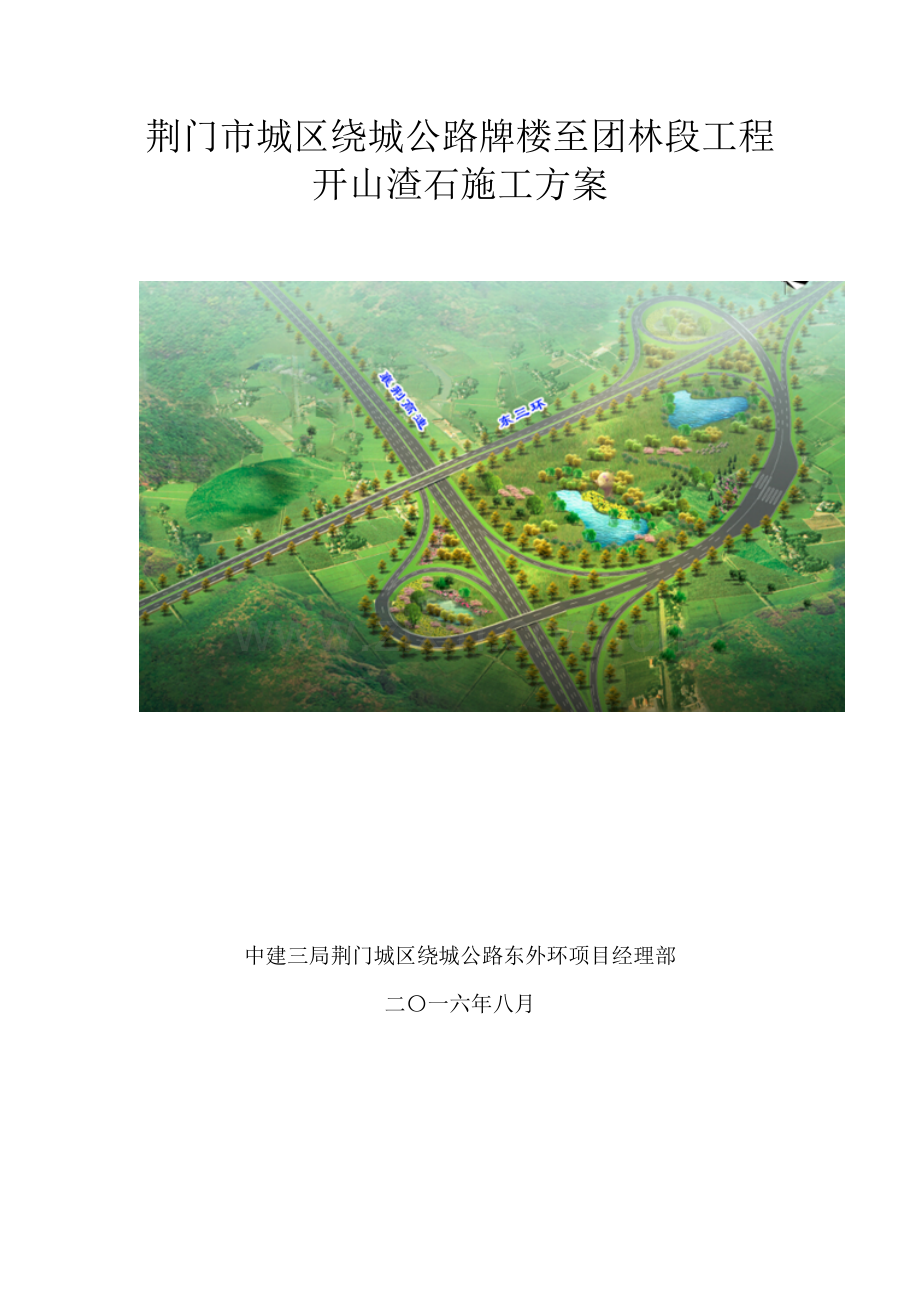

荆门市城区绕城公路牌楼至团林段工程开山渣石施工方案中建三局荆门城区绕城公路东外环项目经理部二一六年八月荆门市城区绕城公路牌楼至团林段工程路床开山渣石试验段施工方案 编制：_审核：_批准：_目录第一章 编制说明31.1编制依据31.2编制原则31.3编制目的及适用范围3第二章 工程概况42.1工程概况4第三章 施工部署53.1试验段施工53.2人员组织53.3机械设备63.4原材料选用63.5进度计划6第四章 施工方案74.1施工工艺流程图74.2施工准备74.3施工放样74.4备料84.5渣石摊铺84.6整形84.7碾压84.8养生8第五章 雨季施工措施9第六章 质量保证措施10第七章 安全保证措施11第八章 环境保护及文明施工措施11路床开山渣石填筑路床施工方案第一章 编制说明1.1编制依据本施工工艺依据以下文件、标准和指南等中有关条文和技术要求编制的：1. 荆门城区绕城公路牌楼至团林段一级公路工程施工总价承包施工合同；2。 中华人民共和国交通部发布的公路工程质量检验评定标准（JTJF80/12012）；3。 中华人民共和国交通部发布的公路路基施工技术规范（JTJ/T10-2006);4. 江苏省交省科学研究院股份有限公司荆门城区绕城公路子陵至团林段施工图设计。1.2编制原则1、安全第一施工方案的编制以安全施工为原则，在保证安全的情况下开展施工。2、质量至上以设计图纸及施工规范为准绳，有序合理的安排施工，严格把控施工质量，全程监控施工过程，强化管理，确保施工质量.3、确保工期编制科学、合理、周密的施工进度计划，合理配置施工资源，做好各工序之间的衔接工作，确保施工工期目标.1。3编制目的及适用范围1。目的:指导开山渣石填筑施工作业人员进行作业。2.适用范围：本技术交底适用于荆门城区绕城公路牌楼至团林段一级公路工程内石渣填筑施工作业.第二章 工程概况2.1工程概况荆门城区绕城公路(牌楼至团林段)一级公路工程路线起于牌楼镇东侧，接347国道,往南下穿蒙华铁路(规划）后跨越武荆高速公路,并与武荆高速设置裴庙互通，路线继续南行，从杨山水库东侧设桥通过,至麻城镇,从规划镇区东侧绕越,与348国道设置平面交叉，同时绕避长兴石膏矿和神舟石膏矿后，路线拐向西南,从鲁冲水库的东侧设桥通过，然后路线向西跨越襄荆高速公路，并在此处设置团林互通，路线止于团林铺镇南侧，接207国道城区改线段。全线33。446km（K9+850.000K43+296.422），双向四车道，设计时速80Km/h。本项目7工区开山渣石试验段定于桩号K39+160-K39+330，填筑厚度25cm，填筑宽度为图纸设计宽度,目的在于确定开山渣石的松浦系数。第三章 施工部署3。1试验段施工在验收合格的路段上铺设开山渣石路床处理试验段,路段长度不小于100m，以确定开山渣石处理的松铺厚度、碾压时的最佳含水量、压实遍数、压实系数以及压实设备类型、最佳组合方式等技术指标，并做好机械组合、劳动力配备记录等。试验段合格后，由项目总工程师组织有关施工技术人员整理、分析试验资料，修正施工技术方案，将结果上报监理工程师审批，审批后作为大规模开山渣石路床处理施工的控制依据，以指导全线施工.3。2人员组织为保证按工期、高质量完成施工计划,项目对施工进行了精心的组织,成立了以项目经理为总负责人，项目总工程师为技术负责人，材料、试验、质检、安全和工程技术等部门共同配合的组织机构。项目部主要管理人员：姓 名职 务备注郑海龙项目经理周辉生产经理王小生技术负责人陈剑经理助理胡小龙质检负责人李云云试验负责人杨铭材料负责人宋付明安全总监余朋商务负责人曾侃主管工长七工区周汉阳主管工长八工区、九工区杨全主管工长十、十一工区郑侃主管工长十二工区李虎勇主管工长十三、十四工区3。3机械设备压路机、装载机、挖掘机、平地机、洒水车、拌和机、自卸车及小型机具已进场并满足施工要求.3.4原材料选用开工之前，项目部试验室需对工程所用开山渣石等材料进行取样、试验工作,石渣最大粒径不得超过15cm，最小强度CBR值必须大于8%，确保原材试验结果合格,并对试验结果报监理审批，通过后方可投入使用。3。5进度计划计划工期为2016年8月19日到2016年8月20日。第四章 施工方案4.1施工工艺流程图 开山渣石填筑施工流程图渣石选择 渣石试验 渣石集料准备运输画方格网摊铺整平测含水量碾压压实检查养生检查验收4.2施工准备渣石处理上路床时，下承层应具备表面平整、坚实，规定的横坡、平整度、压实度、弯沉、高程应经检验合格。按设计桩号，测量下承层各桩标高H0。4.3施工放样恢复路基中线，直线段每20米设一桩，平曲线段每10米设一桩，检测高程是否合格。4。4备料1、施工前，组织试验检测人员对拟用渣石进行检测，挑选满足设计和规范要求的合格渣石，石料最大粒径不超过压实厚度的2/3，确保渣石的质量。2、渣石使用前按照规范要求进行检测，当各项指标满足要求后方可使用。3、对拟采用作路床处治的渣石进行行粒径测量和石头土方比.4.5渣石摊铺摊铺前，结合自卸车吨位，在下承层上用石灰线打上10X10网格，使每车渣石卸至网格内摊铺整平，卸土应有专人指挥.自卸车卸土完成后，推土机粗略整平.渣石摊铺宽度不小于设计要求并有规定的路拱，粗平完成后先用压路机对土体稳压1遍,发现缺料的位置及时进行填补,多余的清出布灰段，然后用平地机、挖掘机和人工相结合的方式进行整平，使其表面平整，厚度、路拱基本符合要求。渣石料摊铺完成后记录渣石顶标高，按设计桩号每桩一高程测量得标高H1。4.6整形稳压一遍，用平地机进行整形，整形时在直线段内，挖掘机由路肩向中心进行整平；平曲线内由内侧向外侧刮平。每次整形都应达到规定的路拱和坡度,并特别注意接缝顺适平整.4。7碾压混合料经摊铺整型后，立即在摊铺全宽范围内进行碾压。碾压时应由轻到重，使压路机轮迹重叠宽度不小于1/2，直线段内碾压由路肩向路中心碾压，平曲线内由内侧向外侧碾压,压实后渣石层表面应平整无轮迹或隆起出现，且断面、路拱符合要求。碾压过程中,应达到无漏压，无死角，确保碾压均匀,如发现弹簧、松散、起皮现象,应及时翻开处理，或是晾晒、或是换料。在碾压过程中，严禁压路机或汽车在已完成的或正在碾压的路段上调头和急刹车。碾压完成后，复测对应各桩标高H2。4.8养生及时覆盖上层结构层的石渣，养生期不少于7天，采用洒水养生法，养生期间要保持石渣表面经常湿润。养生期内应封闭交通,除洒水车禁止一切车辆通行。石渣完成后经验收合格，即可进行下道工序施工。4。9松铺系数计算松铺系数K= （松铺标高H1下承层标高H0）/ （压实标高H2-下承层标高H0）/n第五章 雨季施工措施本工程施工期间，将不可避免遇到雨水季节，在雨季中施工对工程带来一定的困难,对质量也有一定影响,因此我们必须抢晴天加快施工，尽量减少不利天气给施工带来的压力,而必须在雨季施工时，必须采取相应有效措施，在现场备一定数量的防雨料具，以确保质量.1、及时做好路基两侧排水沟开挖工作,经常疏通排水沟,保证排水畅通2、完善施工区域的排水系统，防止雨水浸泡路基，下雨时应指派专人巡视，发现积水或阻塞的地方及时疏通放水。在两侧路肩上每隔10米左右挖一道排水沟,将雨水排至边沟。3、集中力量，路段施工的工作面不宜过长,加快施工进度,切记全面铺开。石灰石渣施工时，注意天气变化情况，保证摊铺和碾压等工序抢在下雨前完成，防止摊铺好的石灰石渣未经碾压即被雨水淋湿，无法继续施工。4、因地制宜，采取必要的防雨措施。石灰石渣到位后，突遇降雨，来不及摊铺碾压时，可临时堆成大堆,表面拍实,或用油布覆盖。5、雨季施工其他注意事项(1)、注意收看天气预报，确保施工、生活的安全，尤其在台风季节更要做好必须的防护措施。（2）、成立防汛小组,设专人值班，备足防汛材料,对施工过程中不能淋雨的石灰石渣等材料和部位及时覆盖保护，避免人员及财产损失。（3)、对各种电器、机具加强监护，接地、接零应可靠。（4)、加强执勤工作，下雨时工地上必须认真巡查，发现问题及时处理.第六章 质量保证措施1、建立健全质量保证体系，以项目经理为组长，以总工程师和总质检工程师为副组长,以项目副经理、质检部主任、工程部主任、材料设备科长、试验室主任为组员的质量管理领导小组，建立严格的质量承包责任制，对工程质量实行全面管理。2、施工技术保证措施：开工前，详细编写施工技术方案及施工要点,逐级向下进行技术交底.施工过程中严格遵守操作规程及施工工艺流程。工程测量放样实行计算和复核两人制度。工程材料严格按照试验规程进行检验，合格后方可进场。3、建立施工全过程质量控制制度,实行“五不施工”和“三不交接制度。“五不施工”即：未进行技术交底不施工;图纸和技术要求不清楚不施工;测量资料未经换手复核不施工；材料试验不合格不施工;上道工序不进行检查不施工。“三不交接 即：无自检记录不交接；未经质检员验收合格不交接;施工记录不全不交接。4、施工控制要点4.1做好开山渣石的进场检验和进场后的覆盖，防止受潮,防止受到雨水浸泡。4.2碾压方法先静后振，先慢后快，由弱振到强振。直线段由两边向中间碾压，小半径曲线由内侧向外侧碾压，压路机为纵向进退式碾压；4.3振动压路机错轮0。40.5m,三轮压路机重叠后轮宽的1/2。第七章 安全保证措施1、建立健全安全保证体系，成立以项目经理为组长，副经理、工区负责人和各科室负责人为组员的安全小组.2、制定安全生产责任目标：无伤亡事故，重伤率小于0.4,机械完好率达95以上，杜绝质量事故，避免出现重大火灾、水灾、交通等事故。3、加强对职工和劳务人员的安全教育，提高安全意识,确保安全生产。制定安全生产操作规程和劳动安全保护措施,杜绝违章作业和违章指挥。施工人员等要戴安全帽，佩带胸卡，不得穿拖鞋进入施工现场。制作、悬挂和张帖安全警示标志和标语、口号，营造安全施工氛围。成立安全小组，定期检查和随机检查相结合，定期评比，奖优罚劣。4、安全控制要点4。1施工区域应设警示标志,严禁非工作人员出入。 4。2施工中应对机械设备进行定期检查、养护、维修。4。3为保证施工安全，现场应有专人统一指挥,并设一名专职安全员负责现场的安全工作，坚持班前进行安全教育制度.4。4石灰稳定土施工中，现场设专人指挥、调度,确定合适的机械车辆走行路线，并设立明显标志,防止相互干扰碰撞，机械作业要留有安全距离.制订作业程序和运行路线,确保协调施工，安全生产.4.5避免大风天气施工，防止因石灰扬尘而影响机械设备操作手视线造成安全隐患和环境污染。第八章 环境保护及文明施工措施7。1环境保护措施1)施工场地和运输道路经常洒水防护，尽可能防止灰尘对生产人员和其它人员造成危害及对农作物的污染。2）对于易松散和易飞扬的储存材料用彩条布覆盖严密。3)机械车辆途经居住场所时减速慢行，不呜喇叭。7.2 文明施工措施1）建立健全文明施工领导小组，创造良好的施工环境和氛围，保证整体工程的顺利完成.2)加强施工人员文明施工意识，组织学习文明施工条例及有关常识，进行上岗教育，讲职业道德、扬行业新风.3)对进场施工的队伍签订文明施工协议,建立健全岗位责任制，把文明施工责任落到实处,提高全体施工人员文明施工自觉性与责任性.4）挂牌施工，标明工程项目名称、范围、开竣工期限、工地负责人，设立监督电话，接受社会监督.5）采用有效措施处理生产、生活废水，不得超标排放。并确保施工现场无积水现象。6)创建美好环境.在工地现场和生活区设置足够的临时卫生设施，每天清扫处理,同时，在生活区周围种植花草、树木、美化生活环境。7)生活垃圾集中堆放,统一搬运至指定地点废弃.8)施工期间，经常对施工机械车辆道路进行维修，确保晴雨畅通，并方便沿线居民的生产、生活。
