分部试运管理制度.doc

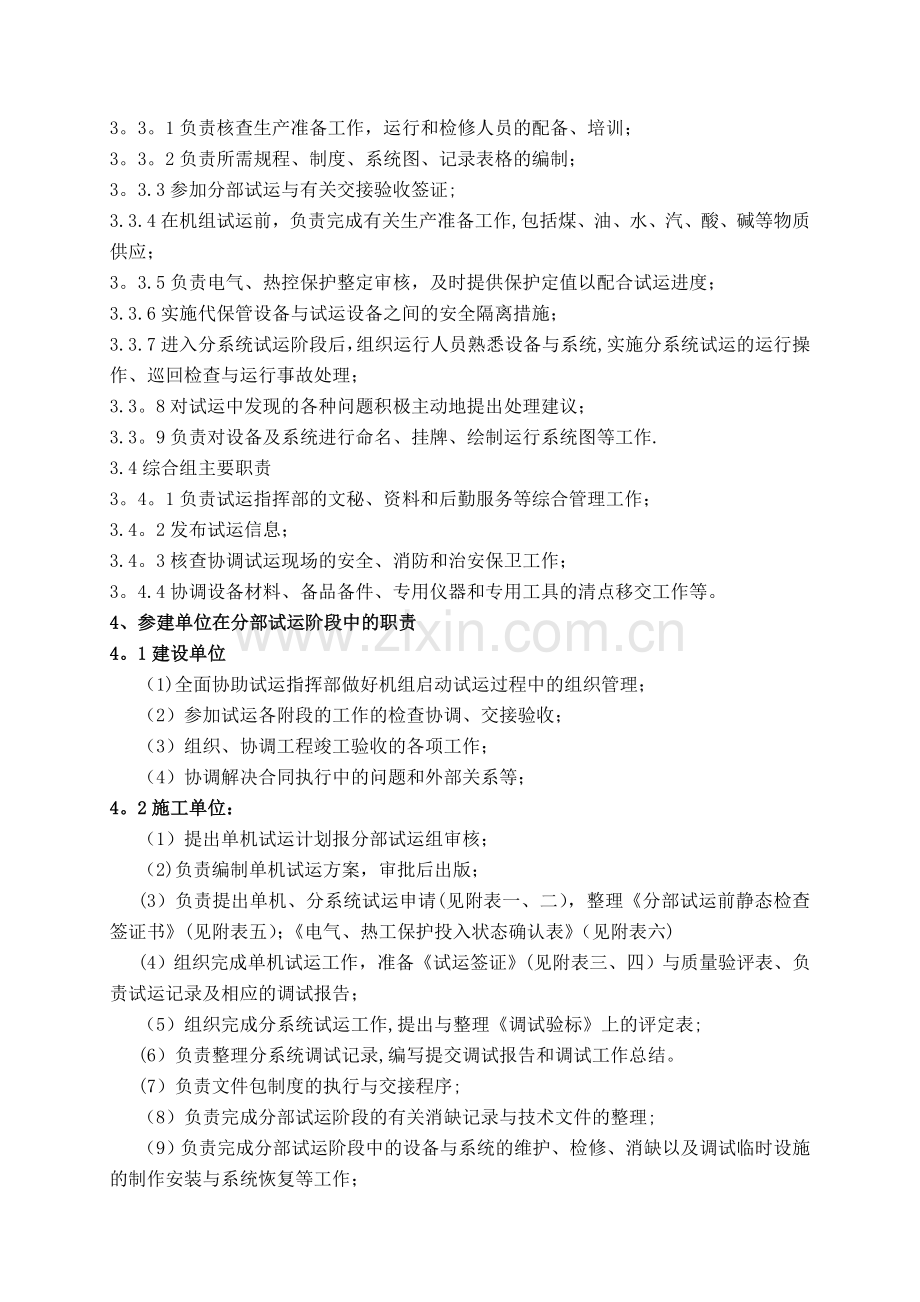

分部试运管理办法1、总则 1。1为加强机组启动分部试运的组织管理，规范分部试运工作程序，明确各单位、各部门职责，保证整套启动试运顺利进行，根据火力发电厂基本建设工程启动及竣工验收规程特制定本办法. 1。2机组分部试运是电力建设施工的一个重要环节，是检验设备制造、设计和安装质量的动态试验过程,是整套启动前的重要工序。 1.3分部试运由单机试运和分系统试运两部分组成.单机试运包含电动机、阀门（电动、气动）及单台辅机试运；分系统试运指按系统对其动力、电力、热控等所有设备进行空载和带负荷的调整试运。2、编制依据 2。1部颁电力建设施工及验收技术规范2。2部颁火力发电厂基本建设工程启动及竣工验收规程2。3总颁火电工程启动调试工作条例2。4部颁火电施工质量检验及评定标准 2.5部颁火力发电厂基本建设工程启动及竣工验收规程实施办法3、分部试运组织与职责 3.1分部试运组主要职责3。1.1负责分部试运阶段的组织协调、统筹安排和指挥领导工作；3.1。2组织召开分部试运协调会议与有关专题会议；3。1.3负责提出或审核试运计划（含项目、项目负责人、项目进度、方案与措施编制计划等)；3.1。4负责组织会审调试方案与措施（试运组认定属重要项目的，还需报试运指挥部批准）；并组织实施。3.1。5负责组织检查分部试运前的必备条件,会签试运申请单；3.1.6负责试运现场的运行、消缺等方面的组织协调工作；3.1。7负责试运后的交接签证，审核试运调试报告；3.1.8负责审核因试运需要而对保护装置进行临时解除或变更，并报试运指挥部批准;3。2验收检查组主要职责 3。2。1负责建筑与安装工程施工和调整试运质量验收及评定结果;3。2.2负责施工、调试记录、图纸资料和技术文件的核查和交接工作；3.2.3组织对厂区外有关工程的验收或检查其验收评定结果；3.2。4参加调试方案与措施的会审工作；3.2。5协调设备材料、备品配件、专用仪器和专用工具的清点移交工作；3.3生产准备组主要职责3。3。1负责核查生产准备工作，运行和检修人员的配备、培训；3。3。2负责所需规程、制度、系统图、记录表格的编制；3。3.3参加分部试运与有关交接验收签证; 3.3.4在机组试运前，负责完成有关生产准备工作,包括煤、油、水、汽、酸、碱等物质供应；3。3.5负责电气、热控保护整定审核，及时提供保护定值以配合试运进度；3.3.6实施代保管设备与试运设备之间的安全隔离措施；3.3.7进入分系统试运阶段后，组织运行人员熟悉设备与系统,实施分系统试运的运行操作、巡回检查与运行事故处理；3.3。8对试运中发现的各种问题积极主动地提出处理建议； 3.3。9负责对设备及系统进行命名、挂牌、绘制运行系统图等工作.3.4综合组主要职责 3。4。1负责试运指挥部的文秘、资料和后勤服务等综合管理工作；3.4。2发布试运信息； 3.4。3核查协调试运现场的安全、消防和治安保卫工作；3。4.4协调设备材料、备品备件、专用仪器和专用工具的清点移交工作等。4、参建单位在分部试运阶段中的职责4。1建设单位 （1)全面协助试运指挥部做好机组启动试运过程中的组织管理；（2）参加试运各附段的工作的检查协调、交接验收；（3）组织、协调工程竣工验收的各项工作；（4）协调解决合同执行中的问题和外部关系等；4。2施工单位： （1）提出单机试运计划报分部试运组审核；（2)负责编制单机试运方案，审批后出版； (3）负责提出单机、分系统试运申请(见附表一、二），整理分部试运前静态检查签证书(见附表五）；电气、热工保护投入状态确认表（见附表六)(4）组织完成单机试运工作，准备试运签证(见附表三、四）与质量验评表、负责试运记录及相应的调试报告；（5）组织完成分系统试运工作,提出与整理调试验标上的评定表;(6）负责整理分系统调试记录,编写提交调试报告和调试工作总结。(7）负责文件包制度的执行与交接程序; （8）负责完成分部试运阶段的有关消缺记录与技术文件的整理;（9）负责完成分部试运阶段中的设备与系统的维护、检修、消缺以及调试临时设施的制作安装与系统恢复等工作；(10）负责工程现场的安全、消防、治安保卫等工作和试运阶段的现场文明整洁。(11）合同中规定的其他责任.4。3调试单位：(1)负责编制调试大纲、分系统试运计划、调试方案与措施,经审批定稿后出版；（2）及时完成调试方案与措施的技术交底工作; (3）负责全面检查所有系统的完整性与合理性；（4）负责对分系统试运中发生的重大调试问题，提出解决方案或建议；（5）参加有关交接签证;（6）合同中规定的其他责任。 4。4监理单位:（1）全面协助试运指挥部做好机组启动试运全过程的组织管理；（2）组织审核试运方案及措施，督促土建、安装、调试等单位积极配合按时完成分部试运的各项工作；(3)协调解决合同执行中的问题；(4)参与分部试运后的四方签证工作。4.5供货方： 完成合同规定的供货方应承担的义务，主要有：（1)向买方提交所供设备的调试项目、调试程序与其相关的技术要求(即调试文件包)，调试报告；(2）提供调度所必须的测量仪表与专用表计；(3）派遣调试人员到现场实施调试工作，对试运工作进行技术指导。参加调试的检查核准、验收签证等工作；(4）负责处理试运阶段发生的属供货方责任的设备缺陷。(5）合同中规定的其他责任.5、分部试运前应具备的条件5。1试运现场5。1。1试运范围内场地基本平整,沟道盖板齐全，道路畅通，地面整洁,无杂物，室内土建“断水,门窗齐全，室外设备的遮雨设施已按图施工完； 5。1.2脚手架、梯子、平台、栏杆、护板等符合安全和试验的要求;5.1。3排水畅通; 5.1。4试运区域照明充足；5.1。5配备必要的消防设施；5.1.6具有通讯设施或采用临时通讯设施保证通讯联络正常;5.1.7有明显的标志和分界,危险区设围栏和警告标志.5.2设备、系统与人员5。2。1分部试运的设备系统(包括：机务、电气、热工等）安装工作已结束,有关试验或校验工作已完成，质量验评签证已办理; 5。2.2土建工作已结束，设备的二次浇灌已完成，且混凝土已达设计强度；5。2.3参加试运设备的保护装置应校验合格，并可投用.对因调试或试运需要而需临时解除或变更的保护装置已办好审批手续； 5.2.4临时设施已完成；5.2.5分部试运的设备及系统已命名、挂牌，并有明显标记；5。2。6分部试运所需测试仪器、仪表已配备，并符合计量管理要求；5。2.7分部试运设备和系统已与非试运的设备系统可靠隔离； 5。2。8运行操作人员已培训合格。试运方案与作业指导书已向参加试运工作的人员作了技术交底；5。2。9试运现场的工作人员已全部到位且分工明确,人员的劳动保护应符合有关规定。 5.3施工单位建立试运文件包，并负责文件包的整理、传递工作，并对文件包内容的完整性负责.5.4上述个别条件若在分部试运行前不能完全达到，而需采取少量临时措施或需在分部试运后再行完善的,必须得到试运指挥部的批准后,方可允许执行试运操作.6、分部试运工作程序 6.1电动门/气动门调试电动门/气动门安装工作完成,所需电源气源具备，阀门调试方案与措施（即作业指导书）编写完成，现场条件满足即可进行调试工作，并进行会签.6。2单机试运 施工单位完成试运单机相关建筑、安装相关工程并通过验收，相关测点校验合格、安装完毕，回路测度正确,连锁、保护静态实验合格后，根据制造厂的技术资料与试运文件包,编审单机试运方案与措施（即作业指导书）分步试运组织会审作业指导书施工单位出版作业指导书，并组织参加单机试运共和的人员进行技术交底-施工单位提出单机试运申请(至少提前1天、同一系统中满足试运条件的设备可填写一个申请单）-分部试运组组织监理等有关部门与厂家现场代表,检查单机试运前的必备条件，并会签，-施工单位负责进行单机试运-施工单位提出单机试运记录与单机试运签证放入文件包。6.3分系统试运 施工单位完成试运系统的相关建筑、安装相关工程并通过验收，相关测点校验合格、安装完毕，回路测试正确。分系统调试负责单位完成连锁、保护调试并经静态实验合格后，根据制造厂家的技术资料与试运文件包，编制分系统调试方案与措施分部试运组组织会审调试方案与措施，并提出意见(属重要项目的，还需经试运指挥部批准）调试负责单位最终定稿,并出版调试方案与措施,组织完成分系统试运技术交底施工单位提出试运申请（至少提前1天），专业组组织本组人员与制造厂现场代表检查试运前必备条件，并对试运申请单组织签证（重要分系统试运还需试运指挥部批准)调试单位将申请单交试运指挥部签发调试单位、生产准备组执行调试负责单位负责试运现场的技术指挥、具体执行调试方案（措施）；生产准备组负责按调试方案（措施),在调试单位具体指挥下，执行具体运行操作验收组进行试运中的质量检查-调试负责单位按火电工程调整试运质量检验及评定标准准备调试验评表，做好调试记录。6。4签证人需对申请单上施工单位提出的未完项目进行审核.6.5在执行上述工作程序的同时，对制造厂家调试文件包提出的试运检查表、试运记录及其签证,则按制造厂要求填写与执行。该检查表与记录的复印件，需放入文件包内.7、分部试运工作中的几项规定 7。1分系统试运项目，除必要的临时设施外，应使用正规设备和系统进行.7.2分部试运及调整试验过程中，应按分工由施工及调整单位各自完成自己负责的技术记录。试运结束后，这些技术记录应收入文件包. 7。3单机试运中的设备缺陷处理。7。3。1一般性设备缺陷，属施工单位责任的非一般性缺陷，由施工单位自行组织消缺.属制造厂责任的非一般性缺陷,按安装阶段处理设备质量问题规定的程序处理；7.3。2进行设备缺陷处理前,应按施工单位自定的相应管理规定,办理消缺手续，以便断电、断水、断油、断气等安全措施得到切实执行。7。4分系统试运中的设备缺陷处理。7。4.1一般性设备缺陷由验收检查组填写“缺陷登录薄”,由施工单位组织消缺工作。消缺后由消缺人与验收组验收人在缺陷登录簿上签字认可，即问题封闭；7。5单机试运或分系统试运的申请单未经签证(签发)，不得进行操作； 7.6分部试运合格的设备与系统，如未完成验收签证会签，则电厂不对该设备与系统进行“代保管”，该设备与系统也不得参加整套启动试运；7.7试运合格的设备与系统,可按设备代保管管理办法，履行有关手续后，交电厂代保管,由电厂负责完成代保管的设备与系统的运行、维护工作，而消缺工作仍由施工单位负责完成； 7。8分部试运合格的设备与系统,交电厂代保管后，如施工单位或调试单位需再次试运时,应向电厂办理工作票手续;7。9分部试运工作中的各项技术记录、签证，均及时交施工单位收入文件包。8、附则本办法自发布之日起执行.各单位在执行本办法中，发现的问题与意见,请及时报试运指挥部。本办法的解释权属试运指挥部
