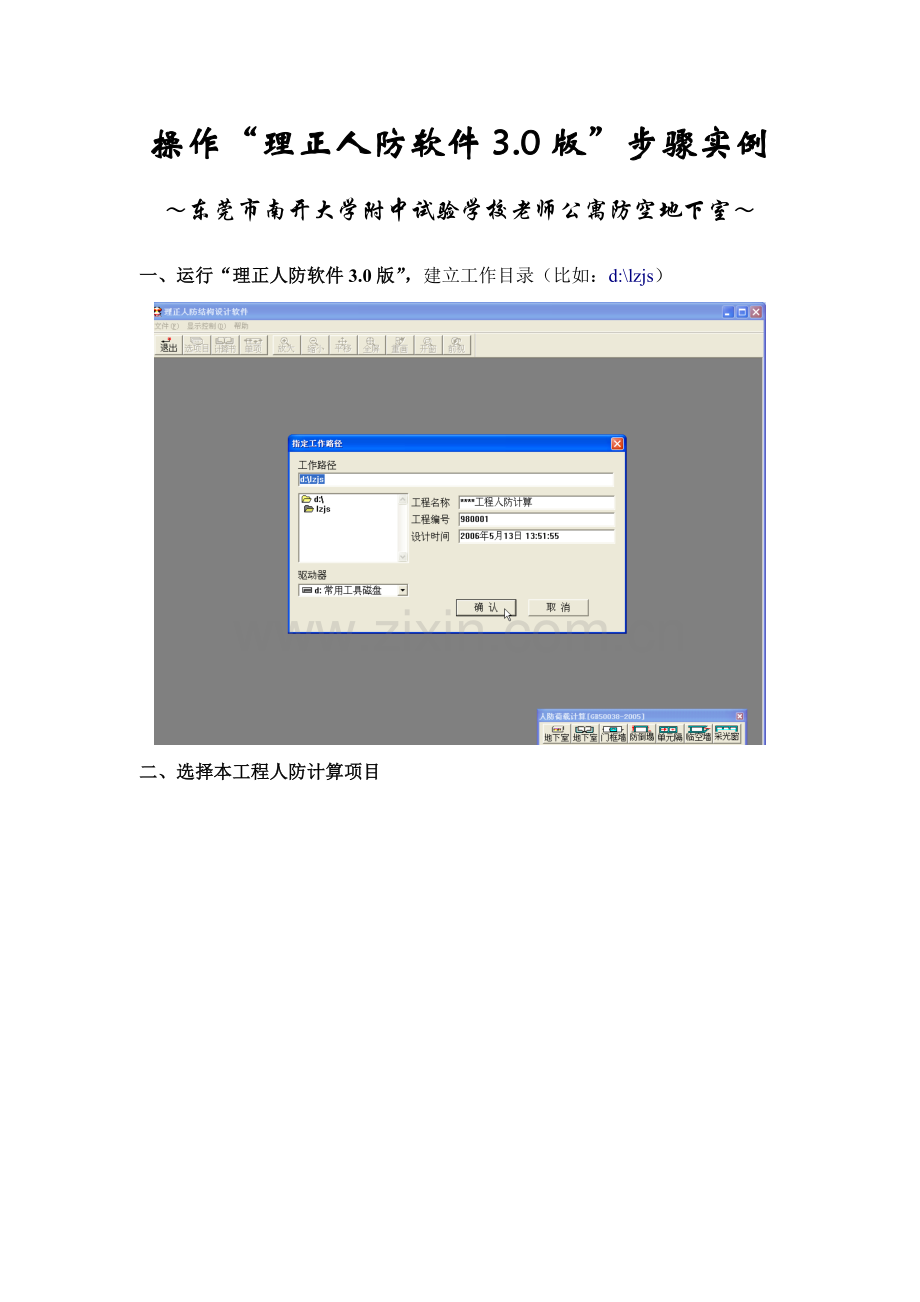

操作“理正人防软件3.0版”步骤实例
～东莞市南开大学附中试验学校老师公寓防空地下室～

一、运行“理正人防软件3.0版”，建立工作目录（比如：d:\lzjs）

二、选择本工程人防计算项目

三、人防荷载计算（GB 50038-）
⒈顶底板、外墙人防荷载公式计算

⒉顶底板、外墙人防荷载查表

⒊门框墙人防荷载

⒋室外开敞式防坍毁棚架人防荷载

⒌单元隔墙人防荷载

⒍临空墙人防荷载

⒎采光窗人防荷载

四、将结构体系拆成顶板、外墙、底板等结构构件计算
①交互参数，②计算［无梁楼盖：交互参数，做冲切计算，做抗弯及配筋计算；刚架：建模（平面部署），计算］
（一）、人防地下室顶板计算

注：⒈αs----受拉钢筋重心到截面受拉区外边缘距离（mm）［即αs=（α上+α下+φ上+φ下）/2］；
⒉ 调幅：用户可分别输入跨中和支座弯矩调整系数对塑性内力计算结果进行调整。通常情况下支座弯矩不宜调整；当板周围支座横向伸长受到约束时，其跨中截面计算弯矩值能够乘以折减系数0.7。
⒊受力钢筋砼保护厚度(从受力钢筋边缘算起)：①底板、外墙、顶板(迎水面)：50mm；底板、外墙、顶板(背水面)、内墙：20mm。②水池壁(迎水面)：50mm；水池壁(背水面)：20mm。③柱：30mm。④顶板梁(迎水面)：50mm；顶板梁(背水面)：30mm。
⒋注：本工程取人防顶板计算项目6项。

（二）、人防地下室外墙计算

注：⒈本工程取人防外墙计算项目1项。
⒉人民防空地下室设计规范（GB50038-）明确要求，防空地下室钢筋混凝士结构构件不得采取冷轧带肋钢筋(CRB550、CRB650、CRB800、CRB970)、冷拉钢筋等经冷加工处理钢筋。
中国用于混凝土结构钢筋关键有热轧钢筋、热处理钢筋、预应力钢丝及钢绞线四种。在钢筋混凝土结构中关键采取热轧钢筋，在预应力混凝土结构中这四种钢筋均会用到。
热轧钢筋是低碳钢、一般低合金钢在高温下轧制而成。热轧钢筋为软钢，其应力应变曲线有显著屈服点和流幅，断裂时有“颈缩”现象，伸长率较大。依据力学指标高低，分为HPB235级（Ⅰ级，符号），HRB335级（Ⅱ级，符号 ）， HRB400级（Ⅲ级，符号），RRB400级（余热处理Ⅲ级，符号 R）四个种类。钢筋混凝土结构中纵向受力钢筋宜优先采取HRB400级钢筋。其中H、P、R、B、C分别为热轧、光圆(工地上称圆钢)、带肋(工地上称螺纹钢)、钢筋、冷轧五个词英文首写字母，数值为抗拉强度最小值。

（三）、人防地下室底板计算

注：本工程取人防底板计算项目1项。

（四）、人防地下室临空墙计算

注：本工程取人防临空墙计算项目1项。

（五）、人防地下室防护单元隔墙计算

注：本工程取人防单元隔墙计算项目1项。

（六）、人防地下室门框墙计算

注：本工程取人防门框墙计算项目5项。

（七）、人防地下室连续梁计算

注：本工程取人防连续梁计算项目25项。

（八）、人防柱截面配筋计算

注：⒈本工程取人防截面柱配筋计算项目2项。
⒉交互参数荷载设计值弯矩Mx(kN.m)、 弯矩My(kN.m)、轴力N(kN)、剪力Vx(kN)、 剪力Vy(kN)取自“人防（顶板）连续梁计算”支座处。（注：因选是某支座处较大值，而忽略柱自重。）

五、生成计算书
点击“控制”｜“生成编辑计算书”，再点击“生成”

附：该工程平面和立面图。
