南昌大学物理实验报告
学生姓名：黄晨 学号:５50２２１1059 专业班级: 应用物理学111班 班级编号：Ｓ008实验时间:13时 00 分 第3周 星期三 座位号：　07　教师编号：T003成绩:　 　　
光电效应
一、实验目得
1、研究光电管得伏安特性及光电特性;验证光电效应第一定律;
2、了解光电效应得规律,加深对光得量子性得理解;
3、验证爱因斯坦方程,并测定普朗克常量。
二、实验仪器
普朗克常量测定仪
三、实验原理
当一定频率得光照射到某些金属表面上时,有电子从金属表面逸出，这种现象称为光电效应，从金属表面逸出得电子叫光电子。实验示意图如下
图中A,Ｋ组成抽成真空得光电管,A为阳极,K为阴极.当一定频率v得光射到金属材料做成得阴极Ｋ上，就有光电子逸出金属.若在A、K两端加上电压后光电子将由K定向得运动到A,在回路中形成电流I。
当金属中得电子吸收一个频率为v得光子时,便会获得这个光子得全部能量，如果这些能量大于电子摆脱金属表面得溢出功W，电子就会从金属中溢出．按照能量守恒原理有

南昌大学物理实验报告
学生姓名:黄晨 学号: 550２2１1059 专业班级: 　应用物理１1１ 班级编号：S0０8实验时间:1３ 时00分 第０３周 星期三　座位号: 07　教师编号:T0０3成绩： 　

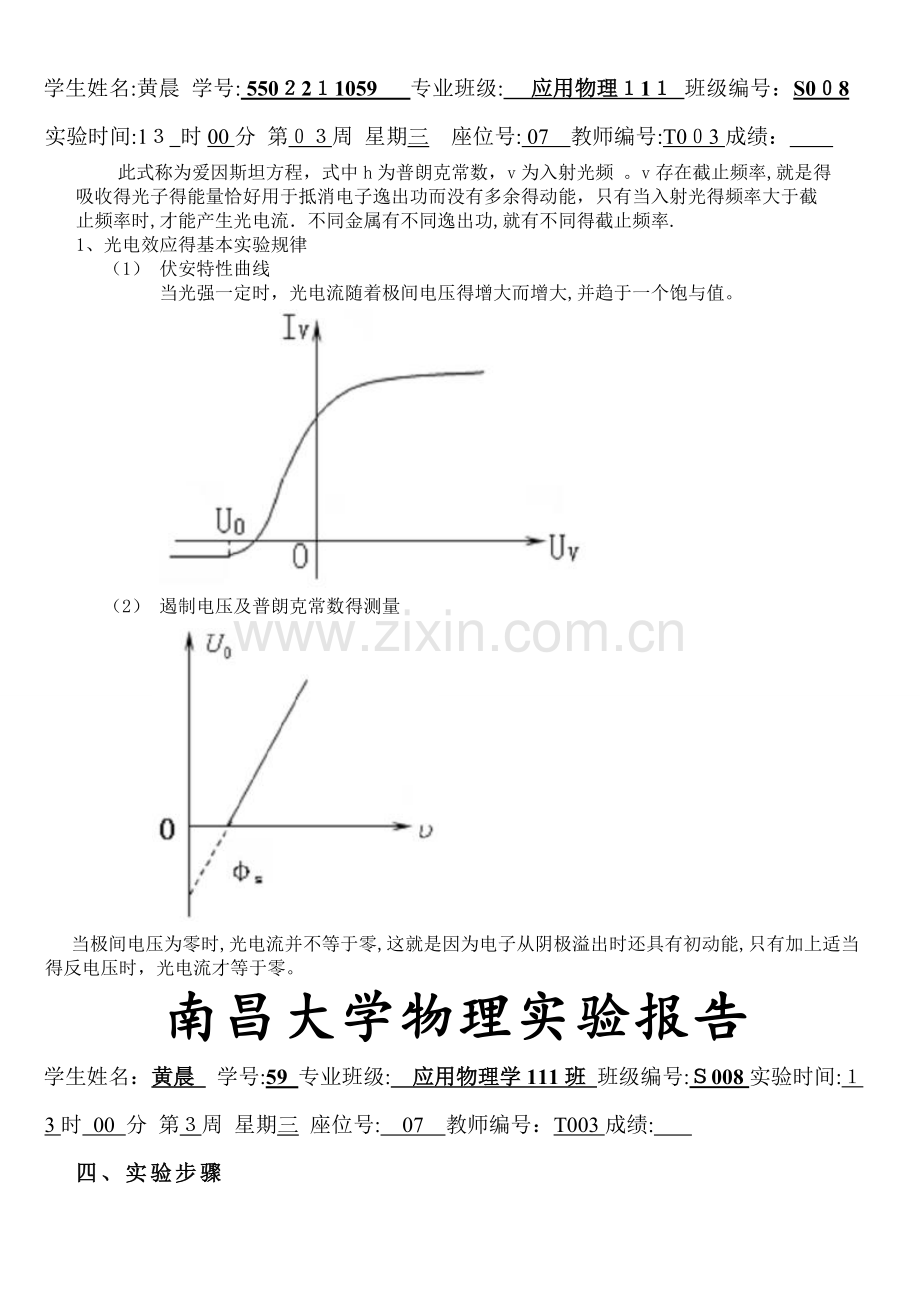

此式称为爱因斯坦方程，式中h为普朗克常数，v为入射光频 。v存在截止频率,就是得吸收得光子得能量恰好用于抵消电子逸出功而没有多余得动能，只有当入射光得频率大于截止频率时,才能产生光电流．不同金属有不同逸出功,就有不同得截止频率.
1、 光电效应得基本实验规律
（1） 伏安特性曲线
当光强一定时，光电流随着极间电压得增大而增大,并趋于一个饱与值。

（2） 遏制电压及普朗克常数得测量

当极间电压为零时,光电流并不等于零,这就是因为电子从阴极溢出时还具有初动能,只有加上适当得反电压时，光电流才等于零。
南昌大学物理实验报告
学生姓名：黄晨 学号:59 专业班级:　应用物理学111班 班级编号:Ｓ008实验时间:１3时 00 分 第３周 星期三 座位号:　07　教师编号：T003成绩: 　
四、实验步骤
１。调整仪器，接好电源,按下光源按钮，调节透镜位置，让光汇聚到单色仪得入射光窗口，用单色仪出光处得挡光片2挡住光电管窗口，调节单色仪得螺旋测微器,即可在挡光片上观察到不同颜色得光。
2、用单色仪入口光窗口处得挡光片１挡住单色仪得入口,移开挡光片２,将单色仪与光电管部分得黑色得链接套筒连接起来形成暗盒,将测量得放大器“倍率”旋钮置于（10^-5)，对检流计进行调零。
３、按下 测量按钮借给光电管接上电压,电压表会有读数,此式检流计会有相应得电流读数,此时所读得得即为光电管得暗电流。
4、旋转电压调节得旋钮，仔细记录从不同电压下得相应得暗电流。让出射光对准单色仪得入射光窗口,取去遮光罩,电压调节从—1、5v调起，缓慢增加。
5、从短波长依次变换光波频率,仔细独处不同频率光照射下电流随电压变化数据。
6、计算普朗克常量。
五、实验数据
见附表
六、数据处理
450nｍ
南昌大学物理实验报告
　学生姓名：黄晨　 学号：5502211０59　专业班级： 应用物理学111班 班级编号:S008实验时间:1３时 00 分 第０３周　星期三　座位号: 07　教师编号：T003成绩：　 　
5００nm
55０ｎｍ
6０0ｎm
　南昌大学物理实验报告
学生姓名:黄晨 学号：5502２１105９ 专业班级: 应用物理学１1１班 班级编号：S00８实验时间:13时 00 分 第０３周 星期三　座位号: 07 教师编号:T００３成绩:
波长V
600nｍ
55０nｍ
500nｍ
450ｎｍ
频率f(＊1０^14)
5
5、４
6
6、6
U(v）
—０、15
－0、1８
－０、２5
—0、5
eU(＊１0＾—２0)
2、4
2、88
4
8

K=(8-２、4）＊1０^-20/(6、6—5)＊10^1４=3、5*1０^—34
七、思考题
1、光电管为什么要装在暗盒中?
答:防止外面得光线对实验结果造成影响。
2、实验中如何验证爱因斯坦方程?
　 答:作为光电管得遏制电压与入射光频率得关系曲线。如果它符合线性规律,则验证了爱因斯坦方程。
3、如何用拐点法测遏制电压?
答:测量光电管得伏安特性曲线，曲线上明显得拐点所对应得电压值就就是遏制电压.
