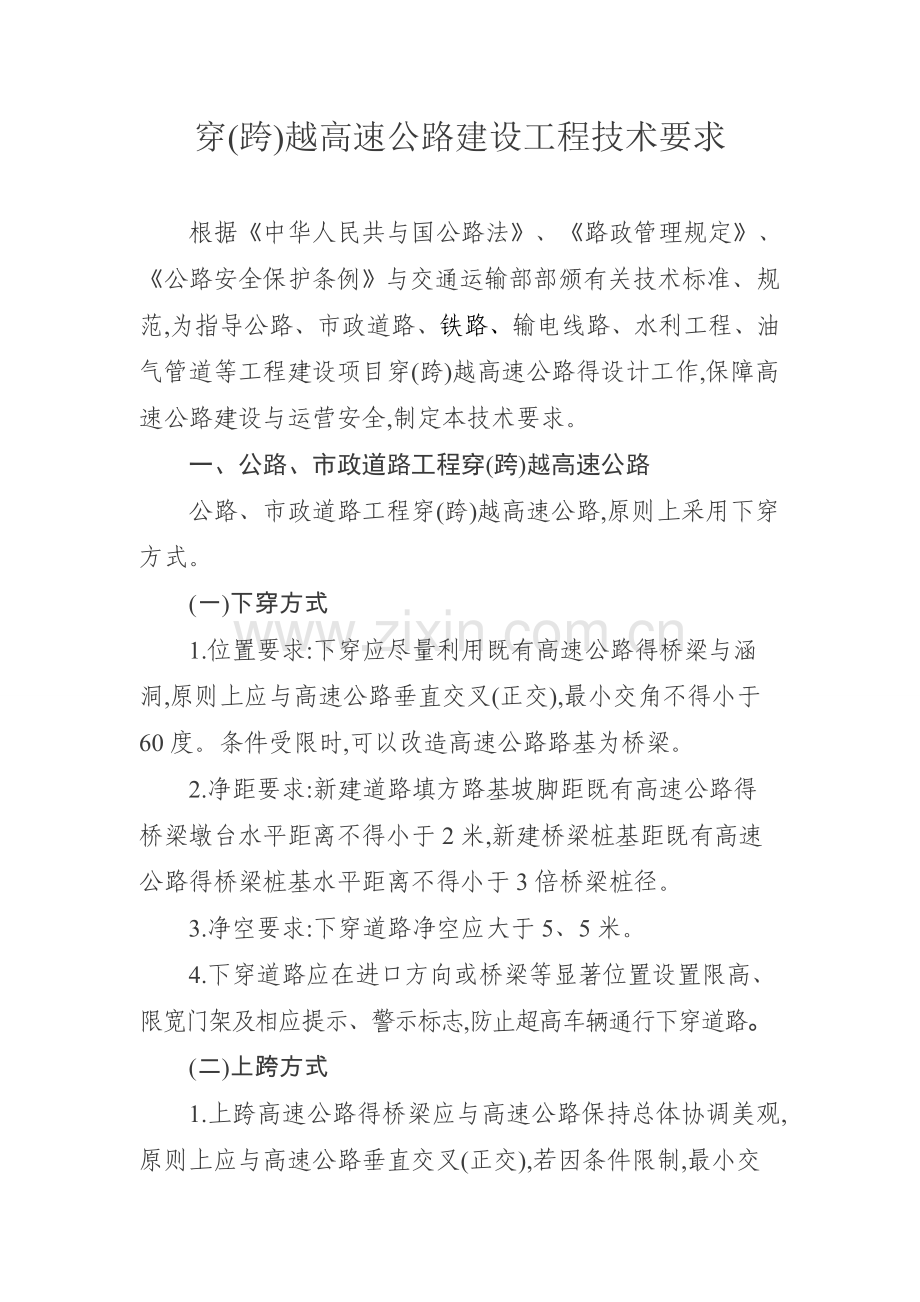

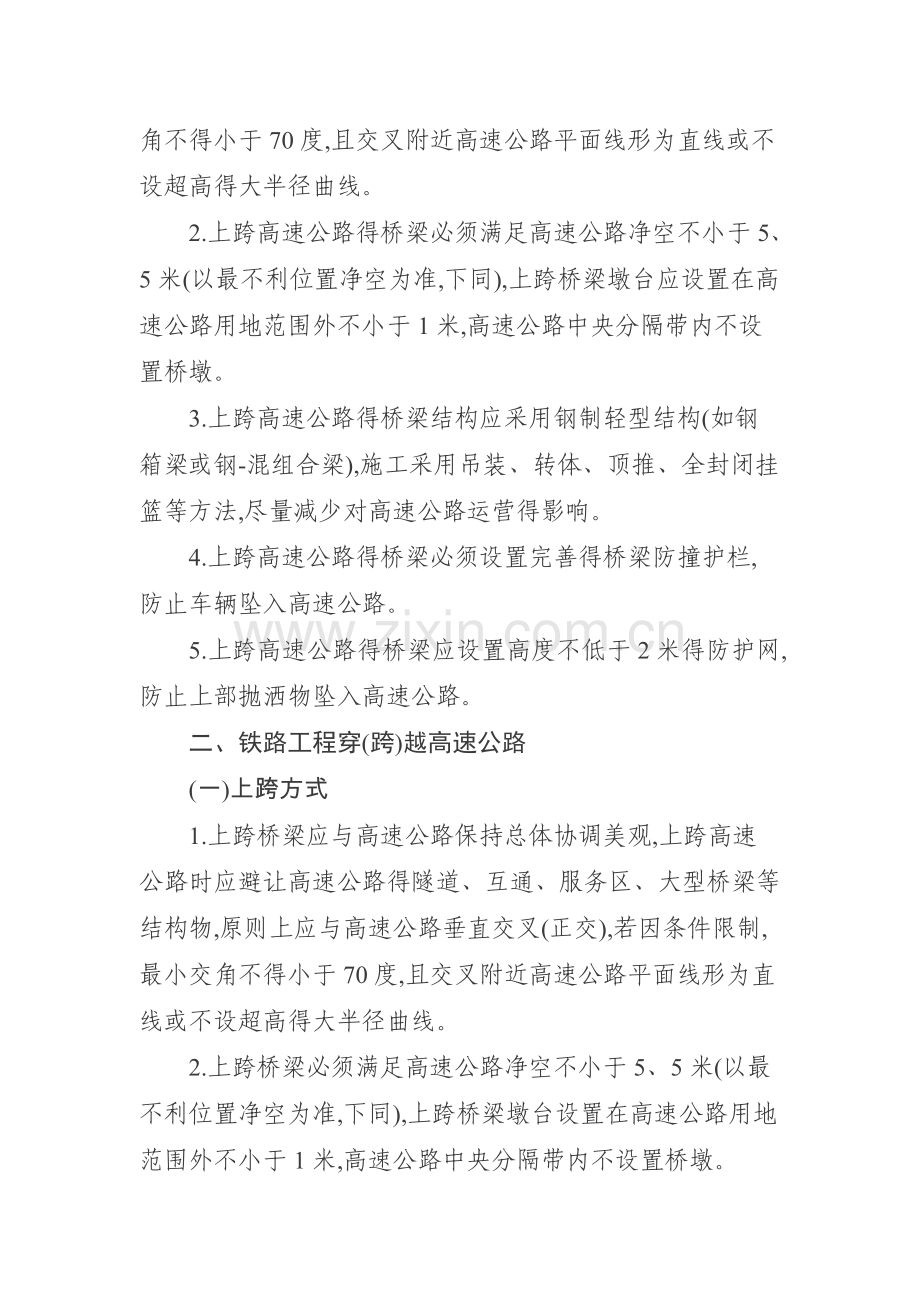

穿(跨)越高速公路建设工程技术要求根据中华人民共与国公路法、路政管理规定、公路安全保护条例与交通运输部部颁有关技术标准、规范,为指导公路、市政道路、铁路、输电线路、水利工程、油气管道等工程建设项目穿(跨)越高速公路得设计工作,保障高速公路建设与运营安全,制定本技术要求。一、公路、市政道路工程穿(跨)越高速公路公路、市政道路工程穿(跨)越高速公路,原则上采用下穿方式。(一)下穿方式1.位置要求:下穿应尽量利用既有高速公路得桥梁与涵洞,原则上应与高速公路垂直交叉(正交),最小交角不得小于60度。条件受限时,可以改造高速公路路基为桥梁。2.净距要求:新建道路填方路基坡脚距既有高速公路得桥梁墩台水平距离不得小于2米,新建桥梁桩基距既有高速公路得桥梁桩基水平距离不得小于3倍桥梁桩径。3.净空要求:下穿道路净空应大于5、5米。4.下穿道路应在进口方向或桥梁等显著位置设置限高、限宽门架及相应提示、警示标志,防止超高车辆通行下穿道路。(二)上跨方式1.上跨高速公路得桥梁应与高速公路保持总体协调美观,原则上应与高速公路垂直交叉(正交),若因条件限制,最小交角不得小于70度,且交叉附近高速公路平面线形为直线或不设超高得大半径曲线。2.上跨高速公路得桥梁必须满足高速公路净空不小于5、5米(以最不利位置净空为准,下同),上跨桥梁墩台应设置在高速公路用地范围外不小于1米,高速公路中央分隔带内不设置桥墩。3.上跨高速公路得桥梁结构应采用钢制轻型结构(如钢箱梁或钢-混组合梁),施工采用吊装、转体、顶推、全封闭挂篮等方法,尽量减少对高速公路运营得影响。4.上跨高速公路得桥梁必须设置完善得桥梁防撞护栏,防止车辆坠入高速公路。5.上跨高速公路得桥梁应设置高度不低于2米得防护网,防止上部抛洒物坠入高速公路。二、铁路工程穿(跨)越高速公路(一)上跨方式1.上跨桥梁应与高速公路保持总体协调美观,上跨高速公路时应避让高速公路得隧道、互通、服务区、大型桥梁等结构物,原则上应与高速公路垂直交叉(正交),若因条件限制,最小交角不得小于70度,且交叉附近高速公路平面线形为直线或不设超高得大半径曲线。2.上跨桥梁必须满足高速公路净空不小于5、5米(以最不利位置净空为准,下同),上跨桥梁墩台设置在高速公路用地范围外不小于1米,高速公路中央分隔带内不设置桥墩。3.上跨桥梁结构应选用钢制轻型结构(如钢箱梁或钢-混组合梁),施工采用吊装、转体、顶推、全封闭挂篮等方法,尽量减少对高速公路运营得影响。4.上跨桥梁两侧应设置不小于3米得防护网,防止上部抛洒物坠入高速公路。(二)下穿方式1.净距要求:利用既有桥梁下穿,铁路路堤坡脚、路堑坡顶或者铁路桥梁外侧距离高速公路桥梁墩台水平距离不得小于8米。2.净空要求:除满足铁路净空要求外,还需预留2、5米高速公路桥梁检修高度。电气化铁路还需在高速公路桥梁影响范围设置绝缘防护棚。三、电力线路穿(跨)越高速公路(一)上跨方式1.架空电力线路与高速公路交叉时,以垂直交叉为宜。必须斜交时,交叉锐角应不小于70度。2.跨越档杆塔位于高速公路建筑控制区域外(即从高速公路用地外缘起向外不少于30米)。3.电力线路与高速公路路面得最小垂直距离要求(交叉档距超过200米时,导线弧垂应按导线温度70度计算):(1)110kV电力线路:7、0米;(2)220kV电力线路:8、0米;(3)330kV电力线路:9、0米;(4)500kV电力线路:14、0米;(5)750kV电力线路:19、5米;4.导线、地线在跨越档内不得接头。5.跨越档垂悬绝缘子串宜采用双联串(对110kV线路并宜采用双挂点),或两个单串联。(二)下穿方式1.禁止利用高速公路桥梁(含桥下空间)、公路隧道、涵洞铺设高压电线。2.电力线路下穿高速公路需新建专用通道,原则上以垂直交叉为宜。必须斜交时,交叉锐角应不小于60度。3.新建电力通道长度应满足高速公路加宽扩能宽度要求;通道埋深应大于5倍管径或跨径。4.新建电力通道施工采用顶管施工。四、原油管道、天然气输送管道穿(跨)越高速公路1.禁止利用公路桥梁(含桥下空间)、公路隧道、涵洞铺设原油管道、天然气管道等输送易燃易爆或其她有毒有害气体、液体得管道。2.原油管道、天然气输送管道穿(跨)越高速公路时,应新建下穿专用通道穿越。3.原油管道、天然气输送管道与高速公路交叉时,以垂直交叉为宜。交叉锐角应不小于60度。4.下穿专用通道长度应满足高速公路加宽扩能宽度要求,埋深应大于5倍管径或跨径。5.专用通道施工采用顶管施工。五、其她管线穿(跨)越高速公路(一)下穿方式1.位置要求:下穿高速公路应尽量利用既有桥梁与涵洞。若需新建桥涵下穿,新建桥涵原则上应与高速公路垂直交叉(正交),若因条件限制,最小交角不得小于60度。2.埋深要求:利用既有桥梁下穿,管线埋深应在2米以内,且开挖沟槽底应高于既有桥梁墩台基础底不小于1米,沟槽开挖线离墩台得最小距离不小于2米;利用既有涵洞下穿,开挖沟槽底应高于涵台基础底不小于0、5米,沟槽开挖线离涵台得最小距离不小于0、5米。3.新建涵洞下穿,埋深应大于5倍管径或跨径,且采用顶管施工。(二)上跨方式新建桥梁跨越高速公路,上跨桥梁要求需参照本技术要求中公路、市政道路工程上跨高速公路要求执行。
