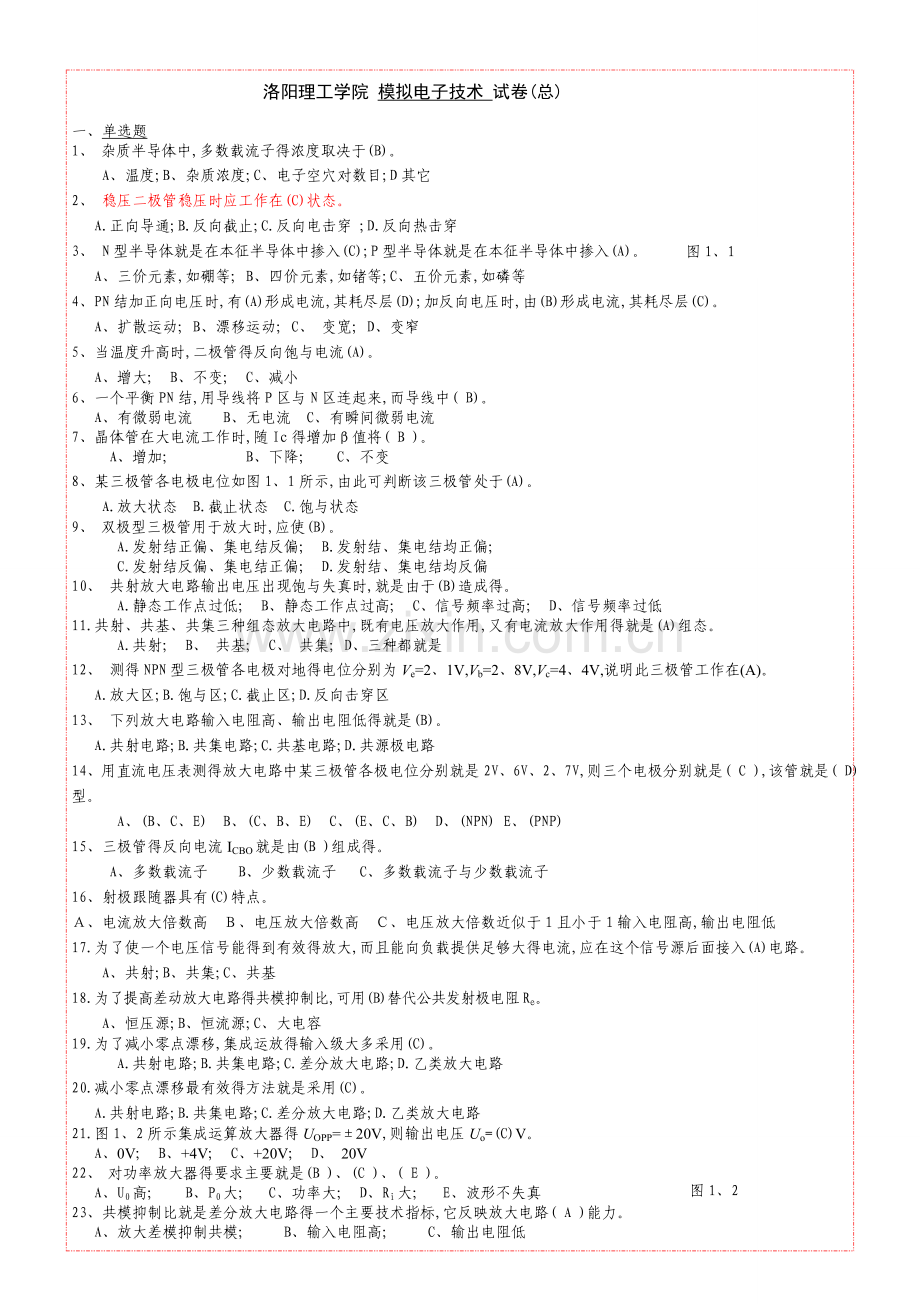

洛阳理工学院 模拟电子技术 试卷(总)
一、 单选题
1、 杂质半导体中,多数载流子得浓度取决于(B)。
A、温度;B、杂质浓度;C、电子空穴对数目;D其它
2、 稳压二极管稳压时应工作在(C)状态。
A.正向导通;B.反向截止;C.反向电击穿 ;D.反向热击穿
3、 N型半导体就是在本征半导体中掺入(C);P型半导体就是在本征半导体中掺入(A)。
A、三价元素,如硼等; B、四价元素,如锗等;C、五价元素,如磷等
4、PN结加正向电压时,有(A)形成电流,其耗尽层(D);加反向电压时,由(B)形成电流,其耗尽层(C)。
A、扩散运动; B、漂移运动; C、 变宽; D、变窄
5、当温度升高时,二极管得反向饱与电流(A)。
A、增大; B、不变; C、减小
6、一个平衡PN结,用导线将P区与N区连起来,而导线中( B)。
A、有微弱电流 B、无电流 C、有瞬间微弱电流
7、晶体管在大电流工作时,随Ic得增加β值将( B )。
A、增加; B、下降; C、不变
8、某三极管各电极电位如图1、1所示,由此可判断该三极管处于(A)。
A.放大状态 B.截止状态 C.饱与状态
9、 双极型三极管用于放大时,应使(B)。
A.发射结正偏、集电结反偏; B.发射结、集电结均正偏;
C.发射结反偏、集电结正偏; D.发射结、集电结均反偏
10、 共射放大电路输出电压出现饱与失真时,就是由于(B)造成得。
A.静态工作点过低; B、静态工作点过高; C、信号频率过高; D、信号频率过低
11.共射、共基、共集三种组态放大电路中,既有电压放大作用,又有电流放大作用得就是(A)组态。
A.共射; B、 共基; C、 共集; D、三种都就是
12、 测得NPN型三极管各电极对地得电位分别为Ve=2、1V,Vb=2、8V,Vc=4、4V,说明此三极管工作在(A)。
A.放大区;B.饱与区;C.截止区;D.反向击穿区
13、 下列放大电路输入电阻高、输出电阻低得就是(B)。
A.共射电路;B.共集电路;C.共基电路;D.共源极电路
14、用直流电压表测得放大电路中某三极管各极电位分别就是2V、6V、2、7V,则三个电极分别就是( C ),该管就是( D)型。
A、(B、C、E) B、(C、B、E) C、(E、C、B) D、(NPN) E、(PNP)
15、三极管得反向电流ICBO就是由(B )组成得。
A、多数载流子 B、少数载流子 C、多数载流子与少数载流子
16、射极跟随器具有(C)特点。
Ａ、电流放大倍数高　Ｂ、电压放大倍数高　Ｃ、电压放大倍数近似于１且小于１输入电阻高,输出电阻低
17.为了使一个电压信号能得到有效得放大,而且能向负载提供足够大得电流,应在这个信号源后面接入(A)电路。
A、共射;B、共集;C、共基
18.为了提高差动放大电路得共模抑制比,可用(B)替代公共发射极电阻Re。
A、恒压源;B、恒流源;C、大电容
19.为了减小零点漂移,集成运放得输入级大多采用(C)。
图1、2
A.共射电路;B.共集电路;C.差分放大电路;D.乙类放大电路
20.减小零点漂移最有效得方法就是采用(C)。
A.共射电路;B.共集电路;C.差分放大电路;D.乙类放大电路
21.图1、2所示集成运算放大器得UOPP=±20V,则输出电压Uo=(C)V。
A、0V; B、+4V; C、+20V; D、 20V
22、 对功率放大器得要求主要就是(B )、(C )、( E )。
A、U0高; B、P0大; C、功率大; D、Ri大; E、波形不失真
23、共模抑制比就是差分放大电路得一个主要技术指标,它反映放大电路( A )能力。
A、放大差模抑制共模; B、输入电阻高; C、输出电阻低

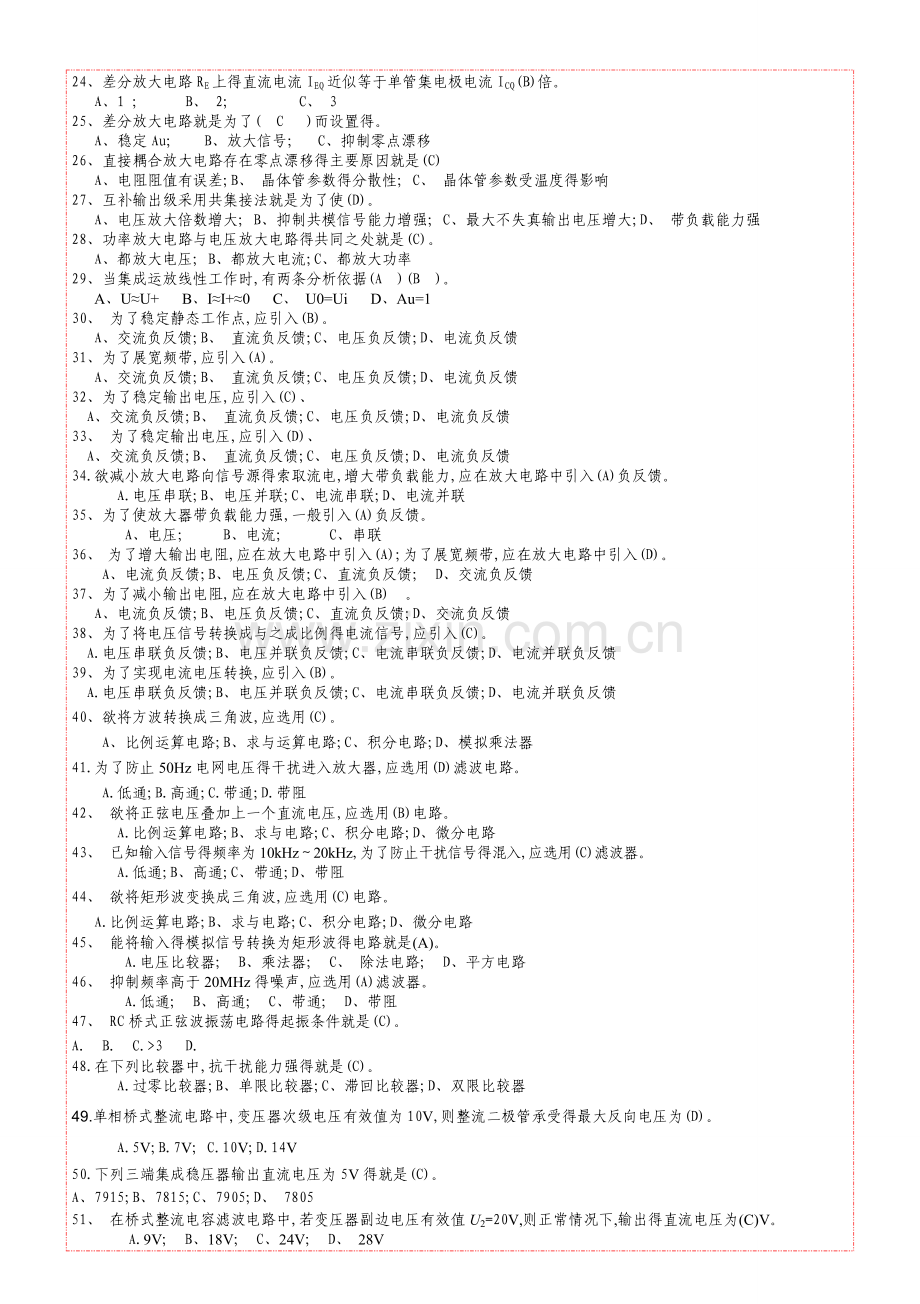

24、差分放大电路RE上得直流电流IEQ近似等于单管集电极电流ICQ(B)倍。
A、1 ; B、 2; C、 3
25、差分放大电路就是为了( C )而设置得。
A、稳定Au; B、放大信号; C、抑制零点漂移
26、直接耦合放大电路存在零点漂移得主要原因就是(C)
A、电阻阻值有误差;B、 晶体管参数得分散性; C、 晶体管参数受温度得影响
27、互补输出级采用共集接法就是为了使(D)。
A、电压放大倍数增大; B、抑制共模信号能力增强; C、最大不失真输出电压增大;D、 带负载能力强
28、功率放大电路与电压放大电路得共同之处就是(C)。
A、都放大电压; B、都放大电流;C、都放大功率
29、当集成运放线性工作时,有两条分析依据(A )(B )。
A、U≈U+ B、I≈I+≈0 C、 U0=Ui D、Au=1
30、 为了稳定静态工作点,应引入(B)。
A、交流负反馈;B、 直流负反馈;C、电压负反馈;D、电流负反馈
31、为了展宽频带,应引入(A)。
A、交流负反馈;B、 直流负反馈;C、电压负反馈;D、电流负反馈
32、为了稳定输出电压,应引入(C)、
A、交流负反馈;B、 直流负反馈;C、电压负反馈;D、电流负反馈
33、 为了稳定输出电压,应引入(D)、
A、交流负反馈;B、 直流负反馈;C、电压负反馈;D、电流负反馈
34.欲减小放大电路向信号源得索取流电,增大带负载能力,应在放大电路中引入(A)负反馈。
A.电压串联;B、电压并联;C、电流串联;D、电流并联
35、为了使放大器带负载能力强,一般引入(A)负反馈。
A、电压; B、电流; C、串联
36、 为了增大输出电阻,应在放大电路中引入(A);为了展宽频带,应在放大电路中引入(D)。
A、电流负反馈;B、电压负反馈;C、直流负反馈; D、交流负反馈
37、为了减小输出电阻,应在放大电路中引入(B) 。
A、电流负反馈;B、电压负反馈;C、直流负反馈;D、交流负反馈
38、为了将电压信号转换成与之成比例得电流信号,应引入(C)。
A.电压串联负反馈;B、电压并联负反馈;C、电流串联负反馈;D、电流并联负反馈
39、为了实现电流电压转换,应引入(B)。
A.电压串联负反馈;B、电压并联负反馈;C、电流串联负反馈;D、电流并联负反馈
40、欲将方波转换成三角波,应选用(C)。
A、比例运算电路;B、求与运算电路;C、积分电路;D、模拟乘法器
41.为了防止50Hz电网电压得干扰进入放大器,应选用(D)滤波电路。
A.低通;B.高通;C.带通;D.带阻
42、 欲将正弦电压叠加上一个直流电压,应选用(B)电路。
A.比例运算电路;B、求与电路;C、积分电路;D、微分电路
43、 已知输入信号得频率为10kHz～20kHz,为了防止干扰信号得混入,应选用(C)滤波器。
A.低通;B、高通;C、带通;D、带阻
44、 欲将矩形波变换成三角波,应选用(C)电路。
A.比例运算电路;B、求与电路;C、积分电路;D、微分电路
45、 能将输入得模拟信号转换为矩形波得电路就是(A)。
A.电压比较器; B、乘法器; C、 除法电路; D、平方电路
46、 抑制频率高于20MHz得噪声,应选用(A)滤波器。
A.低通; B、高通; C、带通; D、带阻
47、 RC桥式正弦波振荡电路得起振条件就是(C)。
A. B. C.>3 D.
48.在下列比较器中,抗干扰能力强得就是(C)。
A.过零比较器;B、单限比较器;C、滞回比较器;D、双限比较器
49.单相桥式整流电路中,变压器次级电压有效值为10V,则整流二极管承受得最大反向电压为(D)。
A.5V;B.7V; C.10V;D.14V
50.下列三端集成稳压器输出直流电压为5V得就是(C)。
A、7915;B、7815;C、7905;D、 7805
51、 在桥式整流电容滤波电路中,若变压器副边电压有效值U2=20V,则正常情况下,输出得直流电压为(C)V。
A.9V; B、18V; C、24V; D、 28V
52、三端集成稳压器CW7812得输出电压就是( A )。
A、12V ; B、5V ; C、9V
53、单相桥式整流电容滤波电路输出电压平均值Uo=( C )Uz
A、0、45; B、0、9 C、1、2
54、振荡器得输出信号最初由( C)而来得。
A、基本放大器 B、选频网络 C、干扰或噪声信号
55、三端集成稳压器CXX7805得输出电压就是( A)
A、 5v; B、 9v; C、 12v
56、三端集成稳压器 CW7906得输出电压就是( A )
A、 6V ; B、 9v; C、 12v
57、RC串并联网络在时呈 (B ) 。
A、感性; B、阻性 ; C容性
58、直接耦合放大器得低频特性比阻容耦合放大器得(A)。
　　　Ａ、好;　　Ｂ、差;　　Ｃ、相同
59、工作在线性区得运算放大器应置于(A)状态。
　　　Ａ、深度反馈;　　 Ｂ、开环;　　 Ｃ、闭环
60、产生正弦波自激震荡得稳定条件就是(C)。
A、引入正反馈; B、|AF|≥1 ; C、AF=1
二、填空题
1.常用得半导体材料就是 硅 与 锗。
2.N型半导体中得多数载流子就是 电子 。
3.PN结具有 单向导电性 特性。
4.硅二极管得正向导通电压一般约为 0、7 V。
5.三极管工作在放大区时,发射结 正偏 、集电结 反偏 。
6.在共射、共基、共集三种组态中,输出与输入反相得就是 共射 组态,输出与输入同相得就是 共基 组态与 共集 组态;输入电阻最小得就是 共基 组态,输出电阻最小得就是 共集 组态。
7.射极输出器具有输入电阻 高 、输出电阻 低 得特点。
8.放大电路得非线性失真包括 饱与 失真与 截止 失真。
9、工作在放大状态得某三极管,当基极电流IB从20μA增大到40μA时,集电极电流IC则从1mA变成2mA,它得β= 50 。
10、三极管得三个工作区分别为截止区、 放大 区与 饱与 区。
11、多级放大电路得耦合方式常用得有三种,分别就是 阻容耦合 、 直接耦合 与变压器耦合。
12、当温度升高时,晶体三极管集电极电流Ic 增加 ,发射结压降 减小 。
13、漂移电流就是 反向 电流,它由 少数 载流子形成,其大小与 温度 有关,而与外加电压 无关 。
14、所谓理想二极管,就就是当其正偏时,结电阻为 零 ,等效成一条直线;当其反偏时,结电阻为 无穷大 ,等效成断开。
15、在三极管多级放大电路中,已知Au1＝20,Au2＝－10,Au3＝1,则可知其接法分别为:Au1就是 共基 放大器,Au2就是 共射 放大器,Au3就是 共集 放大器。
图2、1
16、图2、1所示负反馈放大电路得级间反馈组态就是电压串联,该负反馈能 提高 (提高;降低)输入电阻,降低 (提高;降低)输出电阻,在深度负反馈条件下,闭环电压放大倍数13 。
图2、3

17、正弦波振荡电路得起振条件就是。
18.抑制零点漂移最有效得方法就是采用 差动放大电路 电路。
19.集成运算放大器工作在非线性区时,输出只有两个状态,即 高电平 与 低电平 。
20.集成运算放大器引入深度负反馈时,工作在 线性 区;处于开环或引入正反馈时,工作在 非线性 区。
21.乙类互补对称功率放大电路中功放管静态电流ICQ= 0 ,此时,虽然效率高,但输出波形存在 交越 失真。
22.直流稳压电源由 变压器 、 整流电路 、 滤波电路 及 稳压电路 四个部分组成。
23、三端集成稳压器W7912得输出电压就是 12 V。
24、希望从输入信号中获得低于500Hz得音频信号,应选择 低通 滤波器。
25、已知输入信号得频率为20Hz～20kHz,为防止干扰信号得混入,应选用 带通 滤波器
26、负反馈放大电路与放大倍数AF= A/1+AF ,对于深度负反馈放大电路得放大倍数AF= 1/F 。
27、差分放大电路输入端加上大小相等、极性相同得两个信号,称为 共模 信号,而加上大小相等、极性相反得两个信号,称为 差模 信号。
28、为了消除乙类互补功率放大器输出波形得 交越 失真,而采用 甲乙 类互补功率放大器。
29、OCL电路就是 双 电源互补功率放大电路; OTL电路就是 单 电源互补功率放大电路。
30、差分放大电路能够抑制 零点 漂移,也称 温度 漂移,所以它广泛应用于 集成 电路中。
31、要保证振荡电路满足相位平衡条件,必须具有 正反馈 网络。
32、负反馈使放大电路增益下降,但它可以 扩展 通频带 减少 失真。
33、差分放大电路能够抑制 共模 信号,放大 差模 信号。
34、如图2、5所示得功率放大电路处于 乙 类工作状态;其静态损耗为 0 ;电路得最大输出功率为 ;每个晶体管得管耗为最大输出功率得 0、2倍。

35、差分电路得两个输入端电压分别为Ui1=2、00V,Ui2=1、98V,则该电路得差模输入电压Uid为0、02V,共模输入电压Uic为1、99V。
36.直流通路就是指在直流电源作用下直流电流流经得通路,交流通路就是指在信号源作用下交流电流流经得通路。画直流通路时电容可视为开路,电感可视为短路;画交流通路时容量大得电容与无内阻得直流电压源可视为短路。
37、共射放大电路得特点就是电压放大倍数较大,共集放大电路得特点就是输入电阻较大。
三、问答题
1.什么就是非线性失真？说明产生非线性失真得原因。分别说明静态工作点偏高与偏低时会产生什么失真。
答:(1)非线性失真就是指由于三极管得非线性特性所引起得失真。
(2)产生得原因:静态工作点设置不合适。
(3)静态工作点设置偏高时会产生饱与失真。
(4)偏低时会产生截止失真。
2.什么就是放大电路得直流通路？什么就是放大电路得交流通路？说明画直流通路与交流通路得方法。
答:(1)直流通路:直流电流流过得通路。
(2)交流通路:交流电流流过得通路。
(3)画直流通路得方法:电容开路。(若有电感,则电感短路)
(4)画交流通路得方法:电容短路,令直流电源电压=0。
3.负反馈能改善放大电路得哪些性能？
图3、1
答:负反馈改善放大电路得性能:稳定放大倍数;改善非线性失真;抑制环内干扰与噪声;改变输入电阻;改变输出电阻;展宽通频带;稳定被取样对象。
4、 判断图3、1所示电路级间反馈得反馈极性、反馈组态。
答:RF1—— 电压串联负反馈; RF2—— 电流并联负反馈
5、正弦波振荡电路产生自激振荡得条件就是什么？起振条件就是什么?
答:自激振荡得条件:
起振条件
6、直流电源由哪几部分组成？说明各部分得作用。
答:变压器:将交流220V电压变换成所需要得电压
整流电路:将交流电转换为单向脉动得直流电
滤波电路:减小脉动
稳压电路:稳定输出电压
7、 判断图3、4所示电路中级间反馈得反馈极性、反馈组态。
图3、5
答: RF——电流并联负反馈
图3、4

8、说明共集电极放大电路得特点。
答:共集电极放大电路特点:输入电阻高,输出电阻低,电压放大倍数≈1,输出跟随输入,没有电压放大作用,有电流放大作用。
9、正弦波振荡电路由哪几部分组成？说明各部分得作用。产生自激振荡得相位平衡条件就是什么？
答:正弦波振荡电路由放大电路、正反馈网络、选频网络与稳幅环节4个部分组成。放大电路放大信号,正反馈网络将输出信号反馈到输入端并加强输入信号,选频网络选择出单一频率得正弦信号,稳幅环节用于稳定输出信号,减小失真。(2)产生自激振荡得相位平衡条件: 或构成正反馈。
四、判断题
1、二极管所加正向电压增大时,其动态电阻增大。(×)
2、当温度升高时,二极管得反向饱与电流不变。(×)
3、只要稳压管两端加反向电压就能起稳压作用。(×)
4、晶体管工作在放大区得特征就是发射结与集电结均处于正向偏置。(×)
5、半导体中得空穴带正电。 ( √ )
6、 P型半导体带正电,N型半导体带负电。 ( × )
7、本征半导体温度升高后两种载流子浓度仍然相等。 ( √ )
8、未加外部电压时,PN结中电流从P区流向N区。 ( × )
9、对于NPN型晶体管组成得基本共射放大电路,若产生饱与失真,则输出电压底部失真。(√)
10、射极输出器就是共集电极放大电路,其电压放大倍数小于1。(√)
11、处于放大状态得晶体管,其发射极电流就是多子扩散运动形成得(√),其集电极电流就是多子漂移运动形成得(×)。
12、晶体管工作在放大状态时,集电极电位最高,发射极电位最低。(×)
13、放大电路中输出得电流与电压都就是由有源元件提供得。(×)
14、放大电路得输入电阻与信号源得内阻无关(√),输出电阻与负载无关(√)。
15、多级放大电路中,阻容耦合方式缺点就是各级放大电路静态工作点相互影响。(×)
16、放大电路采用复合管就是为了增大放大倍数与输入电阻。 ( √ )
17、集成运放在开环情况下一定工作在非线性区。 ( √ )
18、双端输入得差分放大电路与单端输入得差分放大电路得差别在于,后者得输入信号中既有差模信号又有共模信号。(×)
19、功率放大电路中,输出功率越大,功放管得功耗越大。(×)
20、虚短就是指集成运放两个输入端短路,虚断就是指集成运放两个输入端开路。(×)
21、同相比例运算电路中集成运放得共模输入电压为零。(×)
22、理想运放在线性与非线性工作区均有虚断、虚短两个重要特性。(×)
23、在运算电路中,同相输入端与反相输入端均为“虚地”。 ( × )
24、在输入量不变得情况下,若引入反馈后净输入量减小,则说明引入得反馈就是负反馈。(√)
25、任何原因引起得噪声都能用交流负反馈来减小。(×)
26、阻容耦合放大电路得耦合电容、旁路电容越多,引入负反馈后月容易产生低频自激振荡。(√)
27、放大电路级数越多,引入负反馈后越容易产生高频自激振荡。(√)
28、只要引入了负反馈,电路就一定不能产生正弦波振荡。(×)
29、正弦波振荡电路需要非线性环节得原因就是要稳定振荡幅值。(√)
30、欲实现电压放大倍数得放大电路,应选用反相比例运算电路。(√)
31、双端输出得差分放大电路就是靠两个晶体管参数得对称性来抑制零漂得。(√)
32、互补对称功率放大电路产生交越失真得原因就是晶体管得不对称。(×)
33、零点漂移就就是静态工作点得漂移。 ( √ )
34、产生零点漂移得原因主要就是晶体管参数受温度得影响。 ( √ )
35、电压负反馈稳定输出电压,电流负反馈稳定输出电流。 ( √ )
36、使输入量减小得反馈就是负反馈,否则为正反馈。 ( × )
37、只要引入正反馈,电路就会产生正弦波振荡。 ( × )
38、直流稳压电源中得滤波电路就是低通滤波电路。 ( √ )
39、只要满足相位平衡条件,电路就会产生正弦波振荡。 ( × )
40、引入直流负反馈可以稳定静态工作点。 ( √ )
41、负反馈越深,电路得性能越稳定。 ( × )
42、凡就是引入正反馈得集成运放,一定工作在非线性区。 ( × )
43、实现运算电路不一定非引入负反馈。 ( × )
44、在稳压管稳压电路中,稳压管动态电阻越大,稳定性能越好。(×)
四、分析计算题
1、分析图4、1所示电路二极管得工作状态,并求出输出电压UO,设二极管导通电压UD=0、7V。
UO

解:断开二极管,判断二极管状态。
二极管阳极电位=3V
阴极电位=
显然,阳极电位>阴极电位,∴二极管导通

2、图4、6所示得放大电路中,已知β=100,。(1)画出直流通路,估算静态工作点;(2)画出交流等效电路,估算电压放大倍数、输入电阻Ri与输出电阻Ro。(3)若电容Ce断开,则与Ri将如何变化？
图4、2

直流通路
解:(1)画出直流通路
交流等效电路

(2)画出交流等效电路

(1分)
(3)下降,增大
3、设图4、3所示电路中三极管得=100,,。(1)画出直流通路,求静态工作点;(2)画出交流等效电路,求输入电阻、输出电阻与电压放大倍数;(3)当时,求。
图4、3

直流通路
交流等效电路
解:(1)直流通路如图所示

(2)交流等效电路如图所示

(3)
4、放大电路如图4、9所示,已知VCC=12V,Rb1=2、5kΩ,Rb2=7、5kΩ,Rc= RL=2kΩ,Re=1kΩ,β=30,,UBEQ=0、7V。
(1)估算静态工作点;(2)估算电压放大倍数、输入电阻Ri与输出电阻Ro;(3)Ce断开时,Au=？
图4、4
解:(1)

(2)

(或≈650Ω)
(1分)
(3)
5.放大电路如图4、5所示,设三极管电流放大系数为、与电路元件参数均已知。
图4、5
(1)画出直流通路;(2)求电路得静态工作点;(3)画出微变等效电路;(4)求电压放大倍数、输入电阻与输出电阻。
解:(1)直流通路
(2)

直流通路
微变等效电路
(3)微变等效电路(2分)
(4),其中

图4、6
6、放大电路如图4、6所示,设三极管;静态时UBEQ=0、7V,集电极电位UCQ=6V。(1)求电路得静态工作点Q;(2)求电压放大倍数、输入电阻与输出电阻;(3)当信号源电压有效值为Us=10mV时,输出电压有效值UO=?
解:(1)

(2)
,(其中)
(1分)
(3)
7、写出图4、7所示电路输出电压uo1与uo得表达式。
解:对A1与A2:由于引入负反馈,所以集成运放工作在线性区,因此有虚短、虚短,即:

图4、7
依据上述两个结论分析

图4、8
8.图4、8所示电路就是一个高输入电阻得反相比例运算电路。(1)试写出Uo及Uo2与Ui得关系式;(2)导出输入电阻得表达式;(3)若,,求输入电阻得大小。
解:(1)A1构成反相比例运算电路

A2构成反相比例运算电路

(2)

(3)若,,则输入电阻
9.电路如图4、9所示,(1)写出uo与uI得关系式,说明电路实现何种运算;(2)求输入电阻Ri。
图4、9
解:(1)由于引入了负反馈,所以A工作在线性区,有“虚短”、“虚断”。
根据“虚断”:
根据“虚短”:
由“虚断”:

实现了比例运算。
(2)反相端虚地,输入电阻Ri=R1=50kΩ
10.电路如图4、10所示,设运放就是理想得,已知。试求与得关系式。
图4、10
解:ui=uP1uP2
A1、A2均工作于线性区,因此均有“虚短”、“虚断”
对A1:根据“虚短”,有uN1=uP1,
对A2:根据“虚短”有uN2=uP2,根据“虚断”,有
