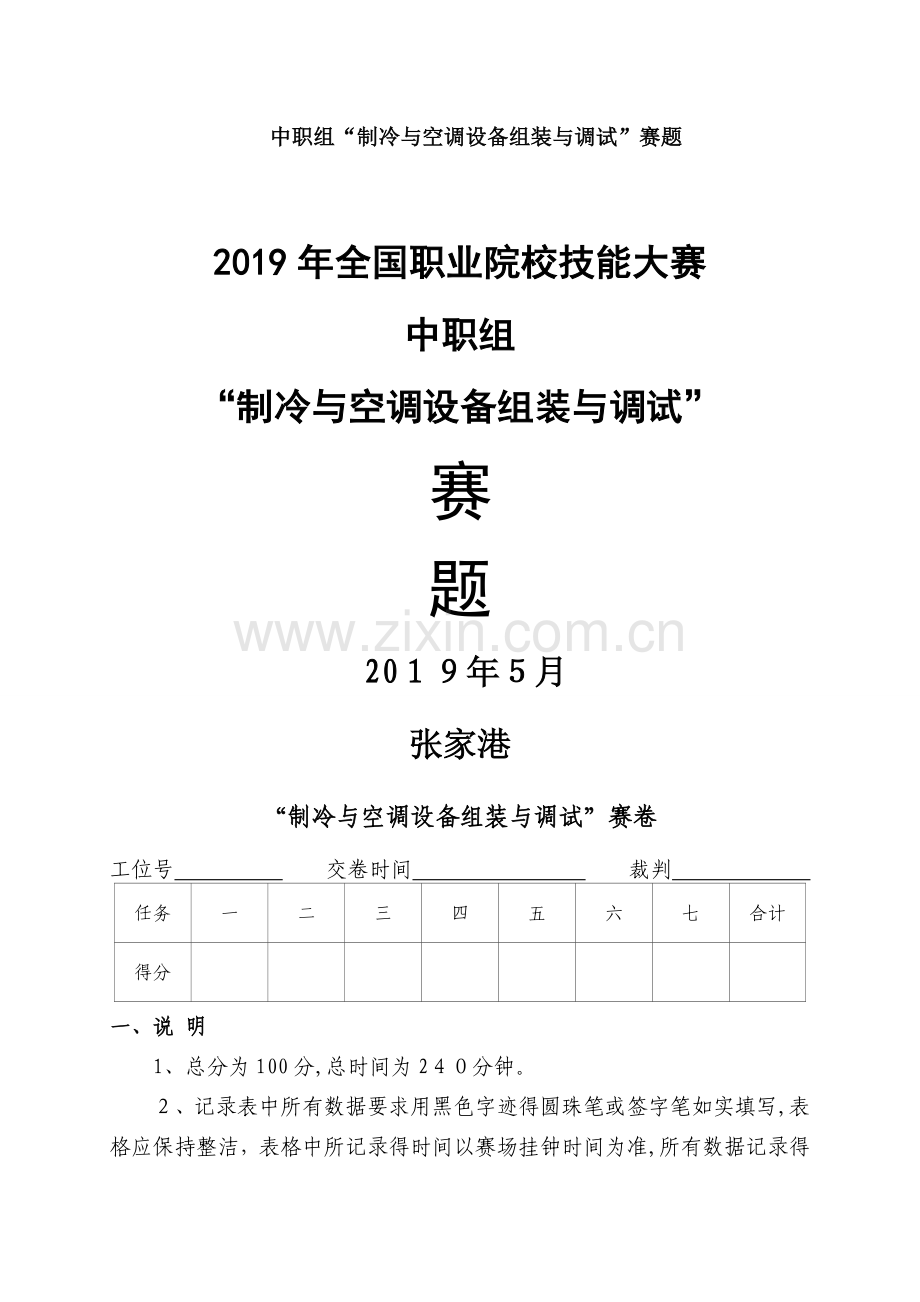

2019年全国职业院校技能大赛中职组“制冷与空调设备组装与调试”赛题库.doc_第1页
第1页 / 共10页

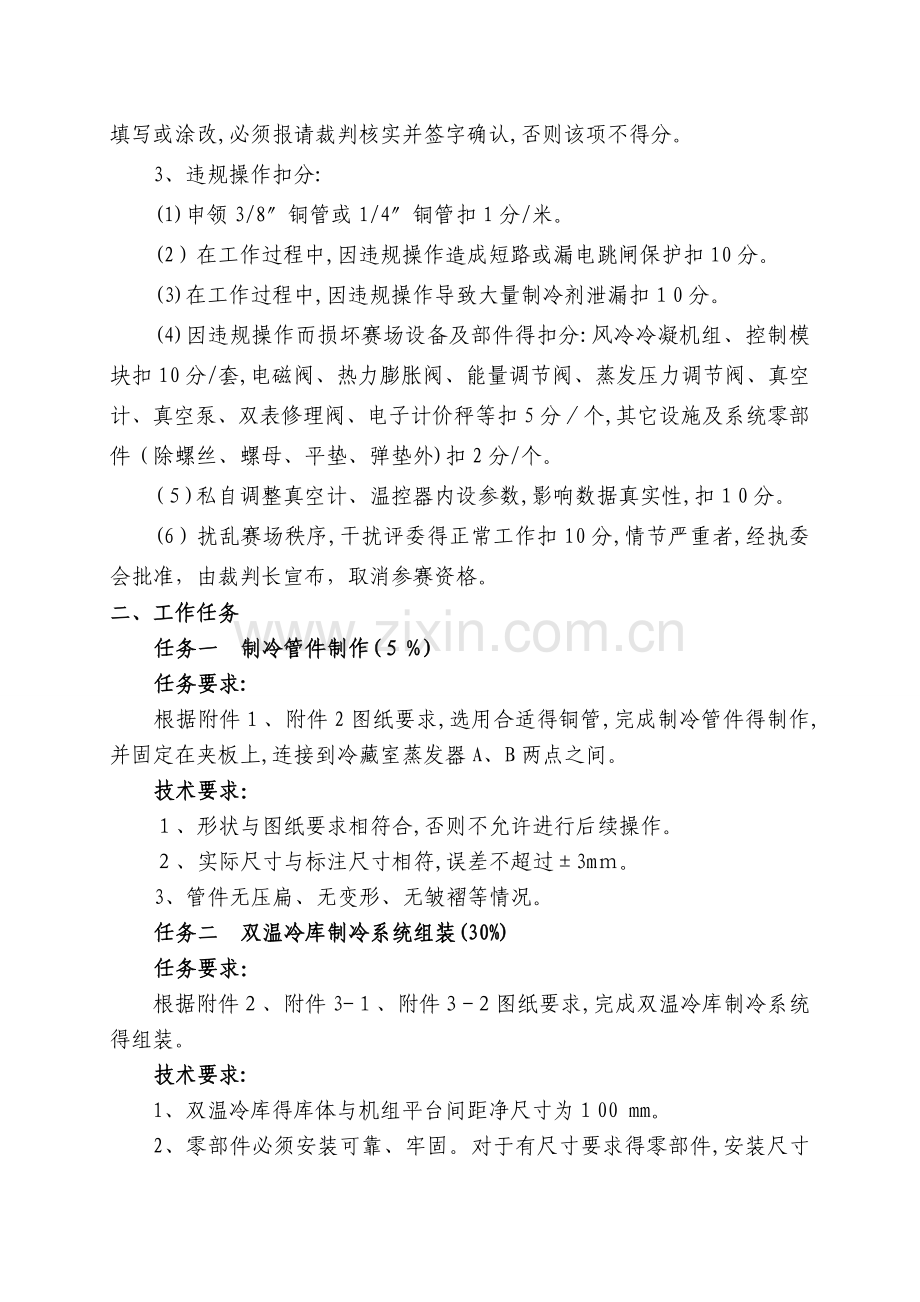

2019年全国职业院校技能大赛中职组“制冷与空调设备组装与调试”赛题库.doc_第2页
第2页 / 共10页


点击查看更多>>
资源描述
中职组“制冷与空调设备组装与调试”赛题 2019年全国职业院校技能大赛 中职组 “制冷与空调设备组装与调试” 赛 题 2019年5月 张家港 “制冷与空调设备组装与调试”赛卷 工位号   交卷时间       裁判       任务 一 二 三 四 五 六 七 合计 得分 一、说 明 1、总分为100分,总时间为240分钟。 2、记录表中所有数据要求用黑色字迹得圆珠笔或签字笔如实填写,表格应保持整洁,表格中所记录得时间以赛场挂钟时间为准,所有数据记录得填写或涂改,必须报请裁判核实并签字确认,否则该项不得分。 3、违规操作扣分: (1)申领3/8″铜管或1/4″铜管扣1分/米。 (2)在工作过程中,因违规操作造成短路或漏电跳闸保护扣10分。 (3)在工作过程中,因违规操作导致大量制冷剂泄漏扣10分。 (4)因违规操作而损坏赛场设备及部件得扣分:风冷冷凝机组、控制模块扣10分/套,电磁阀、热力膨胀阀、能量调节阀、蒸发压力调节阀、真空计、真空泵、双表修理阀、电子计价秤等扣5分/个,其它设施及系统零部件(除螺丝、螺母、平垫、弹垫外)扣2分/个。 (5)私自调整真空计、温控器内设参数,影响数据真实性,扣10分。 (6)扰乱赛场秩序,干扰评委得正常工作扣10分,情节严重者,经执委会批准,由裁判长宣布,取消参赛资格。 二、工作任务 任务一 制冷管件制作(5%) 任务要求: 根据附件1、附件2图纸要求,选用合适得铜管,完成制冷管件得制作,并固定在夹板上,连接到冷藏室蒸发器A、B两点之间。 技术要求: 1、形状与图纸要求相符合,否则不允许进行后续操作。 2、实际尺寸与标注尺寸相符,误差不超过±3mm。 3、管件无压扁、无变形、无皱褶等情况。 任务二 双温冷库制冷系统组装(30%) 任务要求: 根据附件2、附件3-1、附件3-2图纸要求,完成双温冷库制冷系统得组装。 技术要求: 1、双温冷库得库体与机组平台间距净尺寸为100 mm。 2、零部件必须安装可靠、牢固。对于有尺寸要求得零部件,安装尺寸误差不超过±5mm,没有尺寸要求得零部件选手可自行固定。 3、热力膨胀阀竖直安装。感温包安装在蒸发器出口得水平管路上,用铜管卡进行固定,保温处理采用赛场提供得专用自粘保温管进行保温,毛细管使用扎带进行适当固定。 4、电磁阀水平安装,制冷剂流向与标注方向一致。 5、单组压力表用毛细管连接,如果毛细管过长,在单组压力表侧做环形盘绕,并用扎带分3处扎紧,环形内径为φ40~φ60mm。 6、制冷系统整体布局合理、美观、层次分明,管路要求连接简洁、横平竖直,没有交错、不得相互碰触。 7、连接长度超过400mm得管件(含器件长度),使用R型管卡与铜柱(铜柱由铜管自制)进行固定。 8、利用赛场提供得氮气、双表修理阀、转接头对所有自制管件进行吹污,吹污压力为0、4MPa~0、5MPa。 9、对需要保温得管路及器件加套保温管,穿保温管时管口用胶套封口。 表1 双温冷库系统安装过程记录表 项  目 规范(√)/不规范(X) 裁判签字 吹污压力规范 吹污操作规范 胶套使用规范 任务三 空调及双温冷库电气系统连接(10%) (一)空调电气系统连接 任务要求: 测试确定空调器各部件引线功能,根据附件4接线端子排分配表,完成空调电气系统得连接。 技术要求: 1、导线使用要求:传感器选用0、5mm2导线、执行部件选用1mm2导线、接地线选用1mm2黄/绿双色导线。 2、与端子排连接得导线接头须采用冷压端子连接。 3、连接导线两端套号码管上,标识得数字要求一致。 4、线槽内布线整齐美观,执行部件得连接导线沿线槽外侧布放,传感器得连接导线沿线槽内侧布放,并用扎带分别固定。 5、对于不在线槽内得连接导线,使用缠绕管绑扎或套管保护。 6、连接空调电气控制模块与平台上接线端子排得插接线,逐一按不同器件在上中下三个位置用扎带分开捆扎。 7、接线完成后,通电测试各执行部件得功能就是否正常,由裁判在表2签字确认。 表2 空调系统功能测试记录表 系统部件功能 正常(√)/不正常(X) 裁判签字 压缩机 室外风机 室内风机 步进电机 四通换向阀 (二)双温冷库电气系统连接 任务要求: 根据附件5接线端子排分配表,完成双温冷库电气系统得连接。 技术要求: 1、导线使用要求:传感器选用0、5mm2导线、执行部件选用1mm2导线、接地线选用1mm2黄/绿双色导线。 2、与端子排连接得导线接头须采用冷压端子连接。 3、连接导线两端套号码管,标识得数字方向要求一致。 4、线槽内要求布线平整美观,执行部件得连接导线沿线槽内侧布放,传感器得连接导线沿线槽外侧布放,并用扎带分别固定。 5、对于不在线槽内得连接导线,使用缠绕管绑扎或套管保护。 6、连接电源及考核模块、控制模块与机组平台上接线端子排得插接线,逐一按不同器件在上中下三个位置用扎带分开捆扎。 7、电源及考核模块上得交流电流表显示双温冷库压缩机运行电流。 8、完成制冷剂充注及参数设置后,通电测试各执行部件得功能就是否正常,由裁判在表3签字确认。 表3 双温冷库功能测试记录表 系统部件功能 正常(√)/不正常(X) 裁判签字 压缩机 冷凝风机 冷冻室风机 冷冻室照明灯 冷藏室照明灯 冷冻室电磁阀 冷藏室电磁阀 任务四 空调及双温冷库电气系统排故(8%) 任务要求: 在空调及双温冷库电气线路功能测试正常后,报请裁判监督登录故障排除系统,根据故障现象进行故障分析、判断及排除。 技术要求: 1、根据空调电气故障现象,对空调电路进行检测、分析与排除,将结果填入表4。 2、根据双温冷库电气故障现象,对双温冷库电路进行检测、分析与排除,将结果填入表5。   3、 数据记录说明:测试点标号就是指在PCB板上得测量点上标注得数字、字母或面板上得文字;测试数据就是指故障电压值、电阻值等;故障代码就是指故障得编号。 表4 空调电气排故检测记录表 序号 测试点标号 测试数据 故障代码 故障点1  故障点2 故障点3 故障点4 表5双温冷库电气排故检测记录表 序号 测试点标号 测试数据 故障代码 故障点1 故障点2 故障点3 故障点4 任务五 双温冷库制冷系统压力测试(7%) 完成双温冷库制冷系统组装后,按要求进行压力测试与真空保压。在测试期间时,设备不允许通电。 (一)压力测试 任务要求: 双温冷库制冷系统组装完成后,按技术规范进行压力测试。 技术要求: 1、在压力测试前必须确保制冷系统中所有阀件处于开启状态。 2、压力测试开始时,氮气压力控制在0、3~0、4MPa,如无明显泄漏可继续加压至试压压力值1、2MPa。自检不漏后,断开氮气管与制冷系统得连接,将保压开始时间及低压侧压力表得压力值填入表6。 3、保压10min后,将保压结束时间及低压侧压力表得压力值填入表6。 4、如果发现有泄漏现象,选手应自行查明原因并进行处理后,重新进行压力测试操作,直到不漏为止。 表6 双温冷库压力测试记录表 次数 保压开始 保压结束 时 间 压力值 (bar) 裁判签字 时 间 压力值 (bar) 裁判签字 第一次 第二次 第三次 (二)抽真空 任务要求: 完成双温冷库制冷系统得抽真空及真空保压操作。 技术要求: 1、正确连接真空泵、双表修理阀、真空计及球阀,对制冷系统进行抽真空操作。 2、抽真空完成后,断开真空泵与双表修理阀得连接软管,进入真空保压,将保压开始时间及压力值填入表7。 3、真空保压10min后,将保压结束时间及压力值填入表7。 4、真空保压结束时,真空计显示压力值不高于2500mic,方可进行制冷剂充注;压力值高于2500mic,不允许进行制冷剂充注,选手应自行查明原因,重新进行抽真空操作,直到符合要求为止。 表7 双温冷库制冷系统真空保压记录表 次数 保压开始 保压结束 时 间 压力值 (mic) 裁判签字 时 间 压力值 (mic) 裁判签字 第一次 第二次 第三次 任务六 双温冷库制冷系统调试(35%) 任务要求: 真空保压完成后,对双温冷库制冷系统进行制冷剂充注及调试。 技术要求: (一)充注制冷剂 1、充注制冷剂前,在裁判监督下关闭球阀,正确拆除真空计。 2、在制冷系统正压条件下,拆除球阀。 3、使用定量充注法,向双温冷库制冷系统定量充注制冷剂,参考值为650g,视系统实际需要可适量增减,并将结果填入表8。 4、在操作过程中,不得向赛场大量排放制冷剂。 表8 制冷剂充注量记录表 充注前制冷剂瓶重量(kg) 充注后制冷剂瓶重量(kg) 加入量(g) 裁判签字 (二)参数设置 按要求设置参数,并将结果填入表9。 1、温控器参数设置 冷冻室温控器设定值:-10℃;冷藏室温控器设定值:5℃。 2、压力控制器参数设置 高低压压力控制器高压侧保护设定为:14 bar(表压力),低压侧保护设定:低压压力接通值设定为1 bar(表压力),回差设定为0、7 bar。冷凝器压力控制器接通值设定为7、5bar(表压力),回差设定为1、5bar。 表9双温冷库参数设置记录 项  目 设置数值 准确(√)/不准确(X) 裁判签字 冷冻室温控器设定值 冷藏室温控器设定值 低压压力控制器CUT IN值 低压压力控制器DIFF值 高压压力控制器CUT OUT值 冷凝压力控制器CUT IN值 冷凝压力控制器DIFF值 (三)运行记录 1、调试运行及数据记录 (1)根据附件2双温冷库制冷系统上标注得测试点,完成智能数字巡检仪及感温头得安装。 (2)启动双温冷库系统,通过调节热力膨胀阀、蒸发压力调节阀、能量调节阀,将系统调试到最佳状态。 (3)调试完成后,将冷冻室与冷藏室得温度填入表10,在裁判监督下用考核器记录库温。 表10双温冷库运行效果记录表 项目 实际值 就是否达到设定值 裁判签字 冷冻室温度Tds(℃) 冷藏室温度Tcs(℃) (4)冷冻室与冷藏室均达到设定值后,将温控器参数调低,确保电磁阀处于导通状态,依次测量状态点T1至状态点T8得温度值以及压缩机运行电流等运行参数,将数据如实填入表11。 表11 双温冷库运行数据记录表 运行温度 序号 巡检项目 温度(℃) 就是/否相符 裁判签字 1 T1 2 T2 3 T3 4 T4 5 T5 6 T6 7 T7 8 T8 运行参数 序号 项目 参数值 就是/否相符 裁判签字 1 压缩机运行电流(A) 2 低压压力(bar) 3 高压压力(bar) 4 冷凝器压力(bar) 5 冷藏室蒸发压力(bar) 6 冷冻室蒸发压力(bar) 2、 回收制冷剂 运行结束后,在裁判监督下将制冷剂回收到冷凝机组中。 表12 制冷剂回收情况记录表 项目 完成 未完成 裁判签字 回收制冷剂 (四)运行状态分析 1、数据处理 (1)根据附件6,查取相关数据,填写在表13中。 (2)根据计算说明,完成相关数据计算并填写在表13中。 表13 运行参数查取与计算表 项目 计算说明 数据记录与计算 冷凝温度Th 查表(冷凝压力) 冷藏蒸发温度Tc 查表(冷藏蒸发压力) 冷冻蒸发温度Td 查表(冷冻蒸发压力) 冷藏室温蒸发温差 Tcs-Tc 冷冻室温蒸发温差 Tds-Td 压缩机排气过热度 T2-Th 冷凝出液过冷度 Th-T3 冷藏蒸发器过热度 T6-Tc 冷冻蒸发器过热度 T7-Td 能量调节阀提升吸气温度 T1-T8 2、绘制系统制冷循环图 根据表11及表13中得数据,在附件7上绘制系统制冷循环图。 三、职业素养(5%) 1、爱惜赛场设备、器材,不允许随手扔工具,在操作中不得发出异常噪声,以免影响其她选手操作。 2、机组平台、工作台表面整洁,工具摆放、导线线头等处理符合职业岗位要求。 3、在管件制作安装过程中须穿戴防割手套,在通电测试时须穿戴绝缘鞋与绝缘手套,在进行制冷剂相关操作过程中须穿戴防冻手套与防护目镜。 4、所有操作均应符合安全操作规范。 5、遵守赛场纪律,尊重赛场工作人员。
