初三物理《家庭用电与安全用电》单元检测试卷
一、单选题

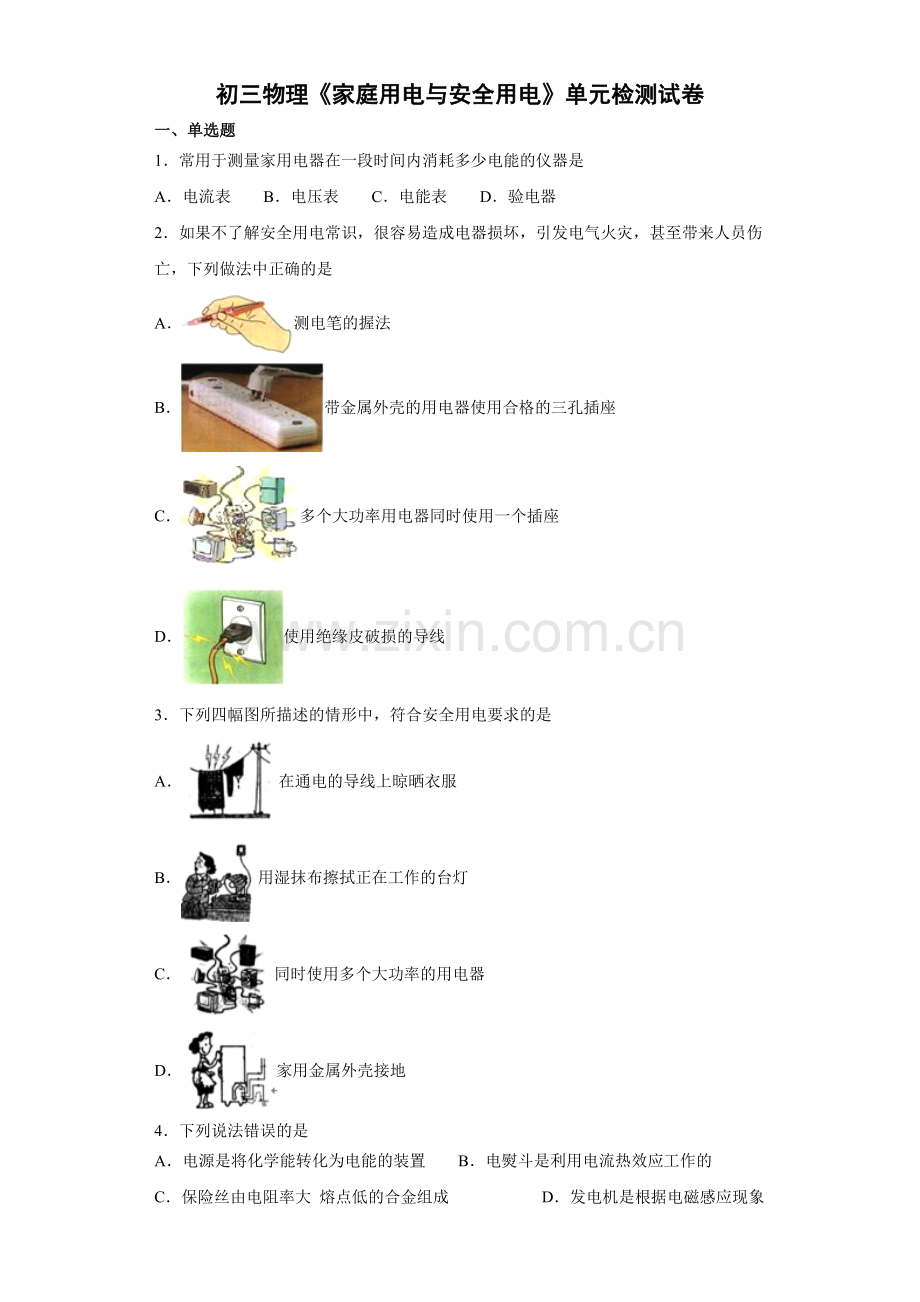

1．常用于测量家用电器在一段时间内消耗多少电能的仪器是
A．电流表 B．电压表 C．电能表 D．验电器
2．如果不了解安全用电常识，很容易造成电器损坏，引发电气火灾，甚至带来人员伤亡，下列做法中正确的是
A．测电笔的握法
B．带金属外壳的用电器使用合格的三孔插座
C．多个大功率用电器同时使用一个插座
D．使用绝缘皮破损的导线
3．下列四幅图所描述的情形中，符合安全用电要求的是
A．在通电的导线上晾晒衣服
B．用湿抹布擦拭正在工作的台灯
C．同时使用多个大功率的用电器
D．家用金属外壳接地
4．下列说法错误的是
A．电源是将化学能转化为电能的装置 B．电熨斗是利用电流热效应工作的
C．保险丝由电阻率大 熔点低的合金组成 D．发电机是根据电磁感应现象制成的装置

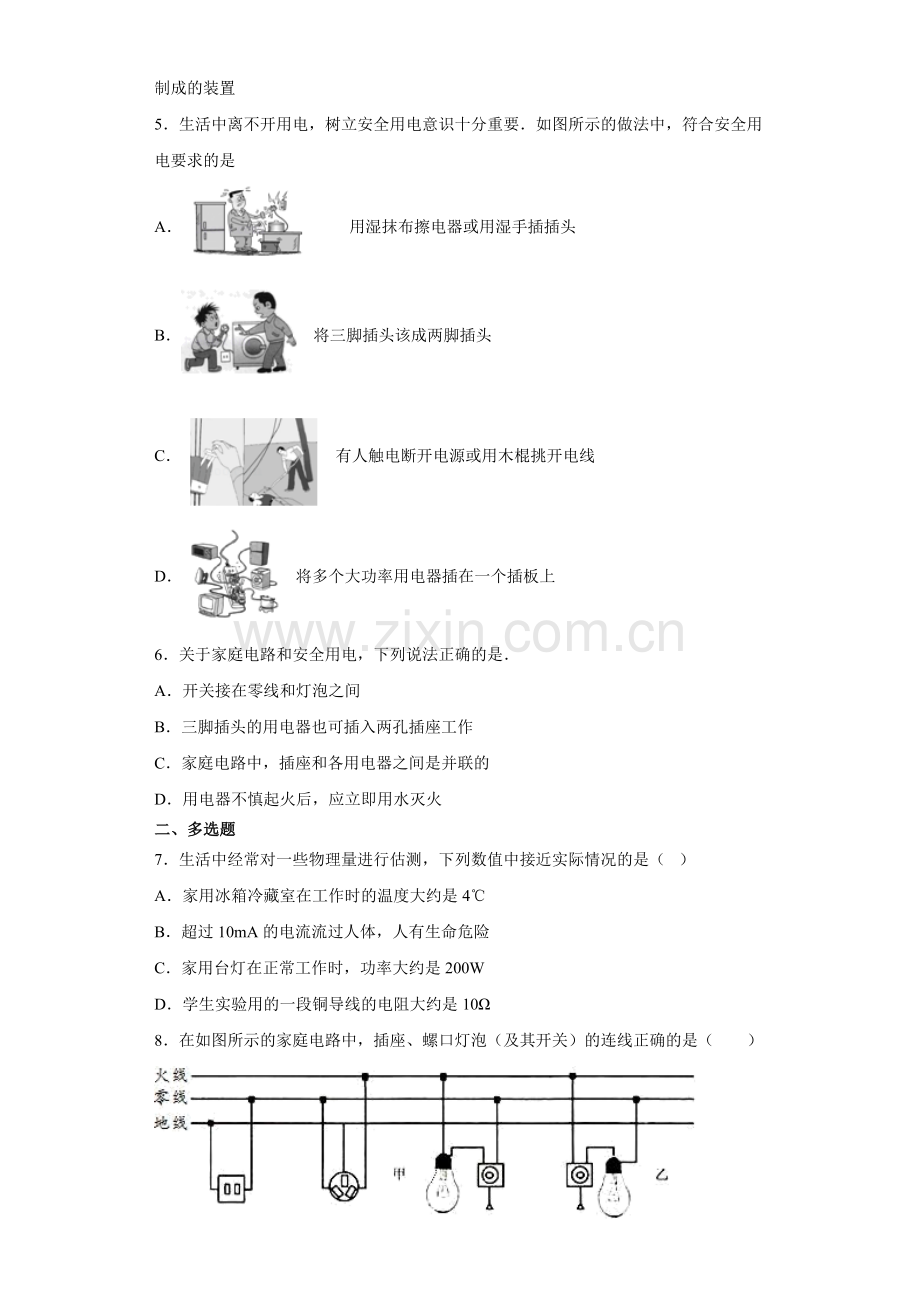

5．生活中离不开用电，树立安全用电意识十分重要．如图所示的做法中，符合安全用电要求的是
A．用湿抹布擦电器或用湿手插插头
B．将三脚插头该成两脚插头
C．有人触电断开电源或用木棍挑开电线
D．将多个大功率用电器插在一个插板上
6．关于家庭电路和安全用电，下列说法正确的是．
A．开关接在零线和灯泡之间
B．三脚插头的用电器也可插入两孔插座工作
C．家庭电路中，插座和各用电器之间是并联的
D．用电器不慎起火后，应立即用水灭火
二、多选题
7．生活中经常对一些物理量进行估测，下列数值中接近实际情况的是（ ）
A．家用冰箱冷藏室在工作时的温度大约是4℃
B．超过10mA的电流流过人体，人有生命危险
C．家用台灯在正常工作时，功率大约是200W
D．学生实验用的一段铜导线的电阻大约是10Ω
8．在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（　　）

A．两孔插座 B．三孔插座 C．灯泡甲 D．灯泡乙
9．如图所示的四幅图中描述及相关作图正确的是
A．投出去的篮球所受的力
B．通过凸透镜的光线
C．生活用电插座、开关与灯的连接电路
D．电流与磁感应线的方向
三、填空题
10．家庭电路中“超负荷”是指电路中 过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的 效应．如图是空气开关的原理图，它切断电路则是利用了电流的 效应．
11．苏州地区的家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为________V ，这些用电器是________的（选填“串联”或“并联”）．
12．家庭电路中用________（填器件名称）可判别插座是否按“左零右火”的方式连接在电路中 . 若结果显示，某一两眼插座按“左火右零”方式接线，则该插座________（能/不能）对插在该插座上的用电器供电 .
13．我国家庭电路的电压为________V。用测电笔可辨别火线和零线，使用时手一定要接触______________，笔尖接触电线，如果氖管发光，表明接触的是________。如图所示，小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是__________________。

14．在家庭电路中，用测电笔辨别输电线时，能使氖管发光的是____线；为确保安全用电，电饭锅、电冰箱等使用三孔插座，其中一个插孔能将用电器的金属外壳与________连接起来；长期不用的家电设备每隔一段时间后需要通电一次，这是________电热（选填“利用”或“防止”）．
15．如图是由电磁铁P等构成的空气开关的原理图．电磁铁P的右端 极．当电路由于 或使用的用电器总功率过大等原因导致电流过大时，电磁铁的磁性增强，吸引衔铁Q的力变大，使衔铁转动，闸刀S在弹力的作用下自动开启，切断电路，起到保险作用．

16．我国家庭照明电路的电压为________ V，家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是_______ 联；开关和被控制的用电器是___________联；如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是_____________（说出一种即可）．
17．（1）如图所示，汽车行驶时的速度为_________km/h．

（2）使用刻度尺进行测量，物体要紧贴在有刻度的一边，读数时视线要与尺面有刻度一边_______，如图物体长度为________．

（3）如图所示的三孔插座中A孔应该接_______线．

四、作图题
18．请用笔画线表示导线，将图中的插座正确接入家庭电路中；
（_____）

五、实验题
19．在自然灾害中输电线路容易出现故障，科技小组的同学通过实验探究来体验判断故障类型和位置的方法。他们用AB、CD两根长为L的长直电阻丝模拟输电线，在电阻丝的左右两侧可以安装检测电路，电阻丝单位长度的阻值为r。如图甲，在左侧安装检测电路，其中R0为保护电阻，右侧用导线连接。线路无故障时，电压表V1示数为U，电流表示数为I。

甲 乙
（1）若检测电路中电流表示数为0，电压表V1示数为U，表明输电线故障为_____。
（2）若检测电路中电流表示数大于I，电压表V1示数为U，表明输电线可能出现短路或形成间隙电阻。如图乙，小组在AB、CD之间某处连接一根导线模拟输电线短路，或在另一处连接未知电阻Rx模拟输电线之间形成间隙电阻，在右侧连接电压表V2。若输电线短路，则电压表V2示数_______；若输电线之间形成间隙电阻，则电压表V2示数_______。
（3）在图乙中，若输电线的故障是短路，电流表的示数为I1，电压表V1的示数为U，则故障处与A端的距离为________（用r、I1、U、R0表示）。
20．家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明L1____；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2___。（选填“正常”、“短路”或“断路”）。生活中要注意用电安全，通常人体安全电压不高于______V。

六、综合题
21．如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．

甲：________________________________________________________________________；
乙：________________________________________________________________________.
22．为提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司2008年重点科技减灾防灾项目﹣﹣直流熔冰装置研制成功．该装置需要1至2万千瓦的功率，最大融冰电流可达6000安，最长融冰距离可达200公里，从而避免因线路结冰而倒杆断线．如图为位于某电网线路上相距几十公里的甲、乙两地之间输电线路和处于乙地的熔冰装置示意图，熔冰装置上的“+”、“﹣”是两个接线端子．（进行熔冰时交流电已切断）

（1）你猜想设计该熔冰装置的依据是 ，在熔冰过程中能量的转化是 ；
（2）若要对甲、乙两地之间的“2”和“3”两根输电线同时熔冰，请你在图中以笔画线代替导线，进行切实可行的连接，实现熔冰；
（3）在上述熔冰过程中，若每根输电线的电阻是R，启动熔冰装置后，电路中的电流是I，则输电线消耗的电功率是 ．
七、计算题
23．小华家使用的一台电热淋浴器，铭牌如下表所示。小华给淋浴器加满水，淋浴器上显示的水温为25℃，他将设定温度调为75℃后通电加热，3h后淋浴器达到设定温度自动断电停止了加热。请计算并回答：

（1）加热过程中水箱中的水吸收了多少热量？
（2）电热淋浴器的额定电流多大？
（3）加热过程中电热淋浴器消耗了多少电能？
（4）比较水吸收的热量与电热淋浴器消耗的电能的大小关系，并简要分析其原因。
24．某照明灯泡的电阻是2200Ω，接在家庭电路中，求通过它的电流是多少？
八、简答题
25．这是物理课本《家庭电路》中节选的一段．阅读后，请你展示小组合作学习过程中对“使用试电笔不会对人体造成伤害”的理解

初三物理《家庭用电与安全用电》单元检测试卷
参考答案
1．C
【解析】A. 电流表是测电流大小的仪表，不符合题意；B. 电压表测量电压大小，不符合题意；C. 电能表是用来测量家用电器在一段时间内消耗多少电能(即电流做功)的仪表，符合题意；D. 验电器是用来检验物体是否带电的仪器，不符合题意。故选C.
2．B
【解析】
【分析】
使用测电笔时手接触笔尾金属体；金属外壳的用电器要接地，防止金属外壳漏电；电路中的总功率过大，会使电路中的电流过大。
【详解】
A、图中手没有接触笔尾的金属部分，使用方法错误，故A错误；
B、金属外壳用电器使用时金属外壳要接地，使用合格的三孔插座，如果用电器漏电，电流就会流入大地，不会对人体造成伤害，故B正确；
C、多个大功率用电器同时使用一个插座，用电器总功率过大，产生的电流过大，容易引起火灾，故C错误；
D、使用绝缘皮破埙的导线通电容易短路造成火灾，也有可能容易使人触电发生意外，故D错误。
故选B。
3．D
【解析】
【分析】
电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；有金属外壳的家用电器，使用时金属外壳要接地；水是导体容易导电。
【详解】
A. 湿衣服是导体，当把湿衣服晾在电线上时，一旦漏电，人接触衣服时会发生触电事故；B. 水是导体用湿抹布擦拭正在工作的台灯容易发生触电事故；A. 电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾。B. 家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故。符合题意。故选D。
4．A
【解析】
【详解】
A、电源是将其它形式的能量转化为电能的装置,并不限于将化学能转化为电能,故A错误;
B、电熨斗主要是把电能转化为内能,是利用电流的热效应工作的,所以B选项是正确的;
C、家庭电路中的保险丝是由电阻率大、熔点低的铅锑合金制成的,所以C选项是正确的;
D、发电机是利用变化磁场产生变化的电流,即电磁感应现象,所以D选项是正确的.
所以A选项是符合题意的.
【点睛】
(1)电源是将其它形式的能量转化为电能的装置;
(2)电流的热效应:电流通过导体要发热,这叫做电流的热效应;
(3)保险丝是由电阻率大、熔点低的铅锑合金制成的;
(4)发电机是利用变化的磁场产生变化的电流,是电磁感应现象.
5．C
【解析】
试题分析：A选项用湿抹布擦电器或用湿手插插头，可能会因湿手导电而发生触电事故；
B选项将三脚插头改装成两脚插头，外壳没有接地，会发生触电事故；
C选项有人触电要断开电源或木棍挑开电线；
D选项将多个大功率用电器插在一个插板上，会造成电功率过大，电路中的电流过大，引起火灾。
考点：安全用电原则
6．C
【解析】
试题分析：开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡，容易发生触电事故，故A错误；有金属外壳的用电器必须使用三线插头，三线插头插入三孔插座时，使金属外壳和大地相连，避免触电事故的发生．而插入两孔插座金属外壳和大地不相连，容易发生触电事故，故B错误；插座和各用电器之间是并联的，各用电器之间互不影响，故C正确；用电器着火了，要立即断开电源再想法灭火，故D错误，故选C．
考点：安全用电原则
7．AB
【解析】
【详解】
A．水的凝固点在0℃左右，冰箱内保鲜室的温度略高于0℃，在4℃左右，故A符合题意；
B．较大电流通过人体，就会对身体造成损害。超过10mA的电流流过人体，人就会有生命危险。故B符合题意；
C．一盏日光灯的额定功率在40W左右，普通台灯的功率大约是日光灯的一半，在20W左右，故C不符合题意；
D．学生实验用的一根铜导线的电阻约0.3～0.6Ω，故D不符合题意。
8．BD
【解析】
【详解】
A. 左孔应接零线，右孔应接火线，故接线错误。
B. 左孔应接零线，右孔应接火线，上孔接地线，故接线正确。
CD、火线首先要进入开关，再接入灯泡顶端的金属点，零线直接接螺旋套，故C接线错误，D接线正确。
9．BD
【解析】
解：A、投出去的篮球由于惯性继续运动，不考虑空气的阻力作用，只受到竖直向下的重力作用，故A错误；
B、从焦点发出的光线经凸透镜折射后将平行于主光轴，故B正确；
C、图中三孔插座的接法：上孔接地线；左孔接零线；右孔接火线正确．
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全，而图中开关接在零线上了，故C错误．
D、根据安培定则（或者磁感线分布）可以判断，图中螺线管左端应是N极，磁感线的方向是向右的，故D正确．
故答案为BD。
10．总功率 热 磁
【解析】
试题分析：（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；
（2）保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；
（3）空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．
解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；
（2）电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；
（3）通电导线周围存在磁场，这种现象叫电流的磁效应．由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．
故答案为电流；热；磁．
11．220 并联
【解析】
【详解】
我国家庭电路的电压是220V；由于家庭电路中的用电器互不影响，所以这些用电器是并联的．
12．测电笔 能
【解析】
试题分析：用测电笔可判别插座是否按“左零右火”的方式连接在电路中；家庭用电是交流电，电流大小和方向随时间作周期性变化的，也就是火线和零线的左右是不影响电器使用的．
考点：家庭电路
13．220 金属体笔尾 火线 a、b间断路
【解析】
【详解】
我国家庭电路的电压为220V。测电笔是用来辨别零线和火线的工具，使用测电笔时，应用手接触笔尾金属体，笔尖接触电线；若氖管不发光，表明测电笔和人体加在零线和大地之间，测电笔接触的是零线；若氖管发光，表明测电笔和人体加在火线和大地之间，测电笔接触的是火线；试电笔测试图中的a、b、c、d四点，只有a点不发光，说明b、c、d与火线是想通的，b点与零线是断开的，因此a、b间发生了断路。
【点睛】
测电笔中的氖管发光与否是判断火线和零线的主要依据，发光则为火线，不发光则为零线．但手一定要接触笔尾金属体，这样才能和大地连成通路，使电流通过，氖管才有可能发光．试电笔测试图中的a、b、c、d四点，只有a点不发光，说明b、c、d与火线是想通的，b点与零线是断开的，据此判断．
14．火 大地 利用
【解析】
试题分析：测电笔接触火线时，氖管发光；接触零线时，氖管不发光；为了安全用电，电饭锅、电冰箱等有金属外壳的家用电器的电源插座都用三孔插座，三脚插头的接地脚应与用电器的金属外壳相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生；长期不用的家电设备每隔一段时间后需要通电一次，这是利用电热来驱潮，可对电器起到保护作用．
考点：测电笔的使用；插座的构造与工作方式；电热
15．S（南极） 短路
【解析】
试题分析： 由右手定则用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）．可知电磁铁P的右端S（南极）极；电路中电流过大的原因有：短路或使用的用电器总功率过大
考点： 右手定则、电路中电流过大的原因
16．220 并 串 用电器的总功率过大（或电路中总电流过大、使用了大功率用电器等）
【解析】
【详解】
我国家庭电路的电压是220V；家庭电路中各用电器之间互不影响，所以是并联的，家用电器的额定电压是220V，只有并联在220V电压下才能保证用电器正常工作；开关控制灯泡时，开关和灯泡是串联的才能在开关闭合时，灯泡工作，开关断开时，灯泡停止工作，开关接在火线上，在更换灯泡时更安全；电路中空气开关跳闸是因为电路中总电流过大的原因，电流过大是因为电路短路或总功率过大．
17．50km/h； 垂直 2.73cm 地线
【解析】
（1）单位是km/h，指针指示的数值是50，因此速度为50km/h；
（2）使用刻度尺读数时一定要注意：视线与刻度线垂直．此刻度尺的1大格表示1cm，里面有10个小格，其分度值为1mm，起始端从0开始，因此该木块的长度为2.73cm；
（3）三孔插座在使用过程中一定要有接地线，防止家用电器的外壳带电，造成触电事故．故答案为（1）50；（2）垂直；2.73cm；（3）地．
18．
【解析】
【详解】
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线。如图

19．断路 为0V 小于U U-I1R0/2I1r
【解析】
1)电流表示数为0,电压表V1示数为U，说明电压表并联部分断路，即输电线断路；(2)若输电线短路,电压表V2被短路，示数为0；(3)若输电线的故障是短路,由I ＝可得，电路中的总电阻：R ＝，因串联电路中总电阻等于各分电阻之和，所以，电阻丝的阻值：R线 ＝R−R0 ＝−R0 ＝，因电阻丝单位长度的阻值为r，所以，电阻丝的长度：L线 ＝ ＝，则故障处与A端的距离：L ＝.
点睛：（1）电压表有示数说明两接线柱与电源之间是通路，电流表无示数说明电源板并联部分断路；（2）若输电线短路，电压表V2被短路示数为0V；（3）若输电线的故障是短路，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出电阻丝的阻值，再根据电阻丝单位长度的阻值为r求出电阻丝的长度，然后除以2即为故障处与A端的距离。
20． 短路 正常 36
【解析】家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光 （发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，故正常；当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L1 发生了短路；经验表明，对于人体的安全电压是不高于36V的电压。
21．有金属外壳的用电器的外壳必须要接地 流速越大的地方压强越小
【解析】
试题分析：甲：有金属外壳的用电器的外壳必须要接地，这样做的目的是当用电器漏电时，电荷会被倒入大地，不会使人触电；乙：流速越大的地方压强越小，靠近列车的位置的空气的流速大，压强小，容易把人压向列车，发生事故．
【考点定位】安全用电原则；流体压强与流速的关系
22．（1）电流的热效应，电能转化为内能；
（2）如图所示；

（3）2I2R
【解析】
试题分析：（1）电流具有热效应、磁效应及化学效应，而使冰熔化只需提高给冰提供热量，升高冰的内能即可，故利用电流的热效应即可使冰熔化；在熔化过程中消耗了电能升高了内能，即电能转化为了内能；
（2）要使2、3同时熔冰，则应将2、3两根导线串连接在电源两端，使两导线同时发热，如图所示：

（3）熔冰过程中两导线串联，故总电阻为2R，由功率公式可得：P=I2×2R=2I2R．
考点：电流的热效应；能量转化的现象；电功率的计算；电路设计。
点评：本题考查物理知识在生活中的应用，应认真审题，明确题目中的物理情景，合理选用物理规律求解．
23．（1）1.26×107J；（2）6.82A；（3）1.62×107J．（4）因为W＞Q吸，所以水吸收的热量小于消耗的电能，这是因为有一部分热量散失到空气中了．
【解析】（1）△t＝75℃-25℃＝50℃,水箱中的水吸收的热量：Q吸＝cm△t＝4.2×103J/（kg•℃）×60 kg×50℃＝1.26×107J（2）由公式I＝得，电热沐浴器正常工作时的电流：I额＝＝6.28A（3）t＝3h＝1.08×104s加热过程中电热沐浴器消耗的电能：W＝Pt＝1500W×1.08×104s＝1.62×107J．（4）因为W＞Q吸，所以水吸收的热量小于消耗的电能，这是因为有一部分热量散失到空气中了．
点评：该题是一道电热综合题，考查的知识涉及热量的计算、电功的计算等，解题的关键是分步思考，个个突破。
24．0.1A
【解析】
试题分析：知道灯泡的电阻，根据家庭电路的电压为220V，利用欧姆定律可计算电流的大小．
解：已知照明灯泡的电阻是2200Ω，家庭电路的电压为220V，
由欧姆定律得，通过它的电流：I===0.1A．
答：通过灯泡的电流是0.1A．
【点评】知道家庭电路的电压是220V，能熟练运用欧姆定律进行计算可顺利解答．
25．测电笔与人体串联在220V的电路里，测电笔的电阻约有一百万欧姆，人体电阻约有几百到几千欧姆，根据串联电路的分压原理，加在人体两端的电压远远低于36V的安全电压，所以使用试电笔不会对人体造成伤害。
【解析】
【分析】
根据串联电路的分压原理分析解决此题。
【详解】
测电笔与人体串联在220V的电路里，测电笔的电阻约有一百万欧姆，人体电阻约有几百到几千欧姆，根据串联电路的分压原理，加在人体两端的电压远远低于36V的安全电压，所以使用试电笔不会对人体造成伤害。
故答案为：测电笔与人体串联在220V的电路里，测电笔的电阻约有一百万欧姆，人体电阻约有几百到几千欧姆，根据串联电路的分压原理，加在人体两端的电压远远低于36V的安全电压，所以使用试电笔不会对人体造成伤害。
