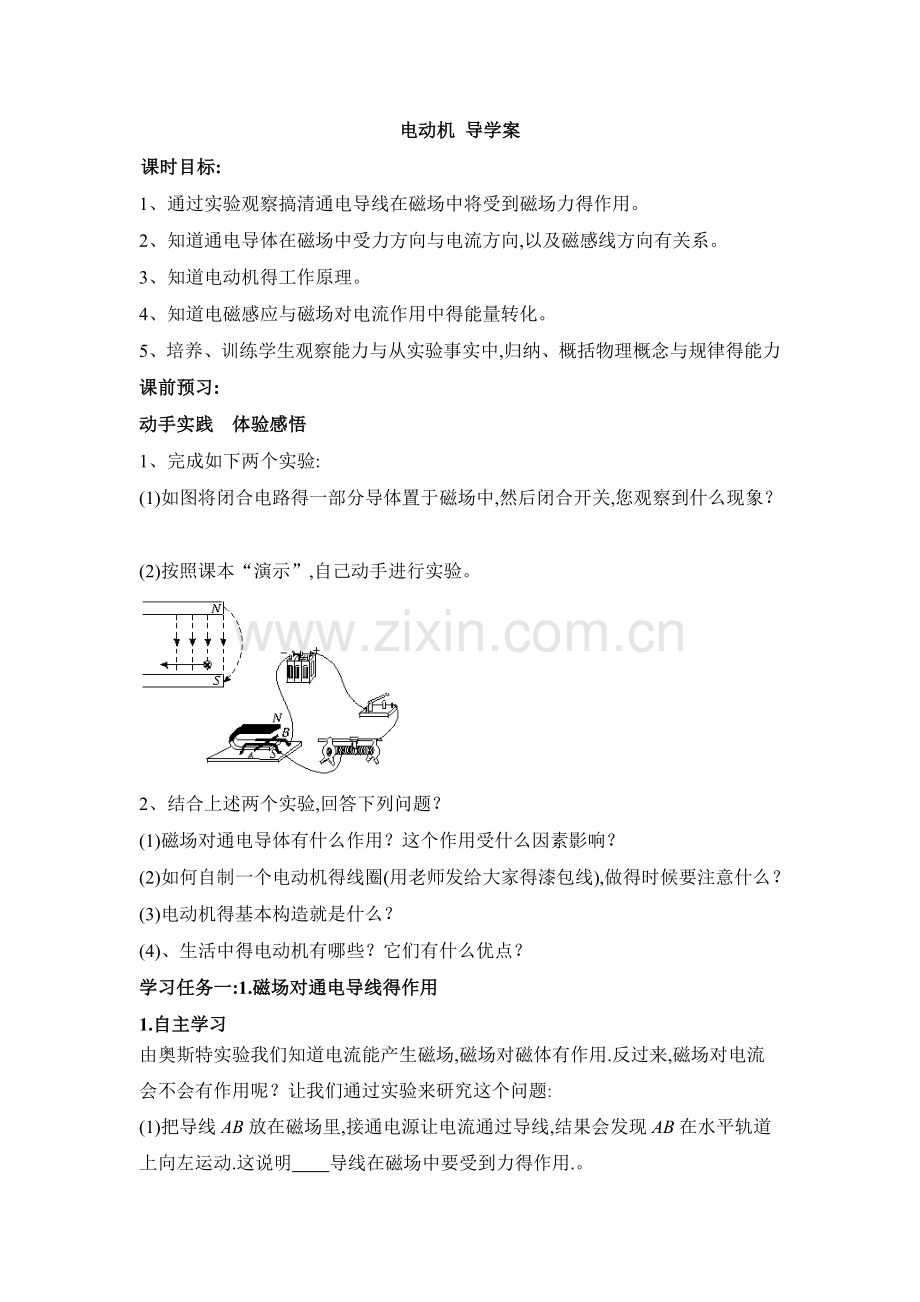

电动机 导学案
课时目标:
1、通过实验观察搞清通电导线在磁场中将受到磁场力得作用。
2、知道通电导体在磁场中受力方向与电流方向,以及磁感线方向有关系。
3、知道电动机得工作原理。
4、知道电磁感应与磁场对电流作用中得能量转化。
5、培养、训练学生观察能力与从实验事实中,归纳、概括物理概念与规律得能力
课前预习:
动手实践 体验感悟
1、完成如下两个实验:
(1)如图将闭合电路得一部分导体置于磁场中,然后闭合开关,您观察到什么现象？

(2)按照课本“演示”,自己动手进行实验。

2、结合上述两个实验,回答下列问题？
(1)磁场对通电导体有什么作用？这个作用受什么因素影响？
(2)如何自制一个电动机得线圈(用老师发给大家得漆包线),做得时候要注意什么？
(3)电动机得基本构造就是什么？
(4)、生活中得电动机有哪些？它们有什么优点？
学习任务一:1.磁场对通电导线得作用
1.自主学习
由奥斯特实验我们知道电流能产生磁场,磁场对磁体有作用.反过来,磁场对电流会不会有作用呢？让我们通过实验来研究这个问题:
(1)把导线AB放在磁场里,接通电源让电流通过导线,结果会发现AB在水平轨道上向左运动.这说明 导线在磁场中要受到力得作用.。

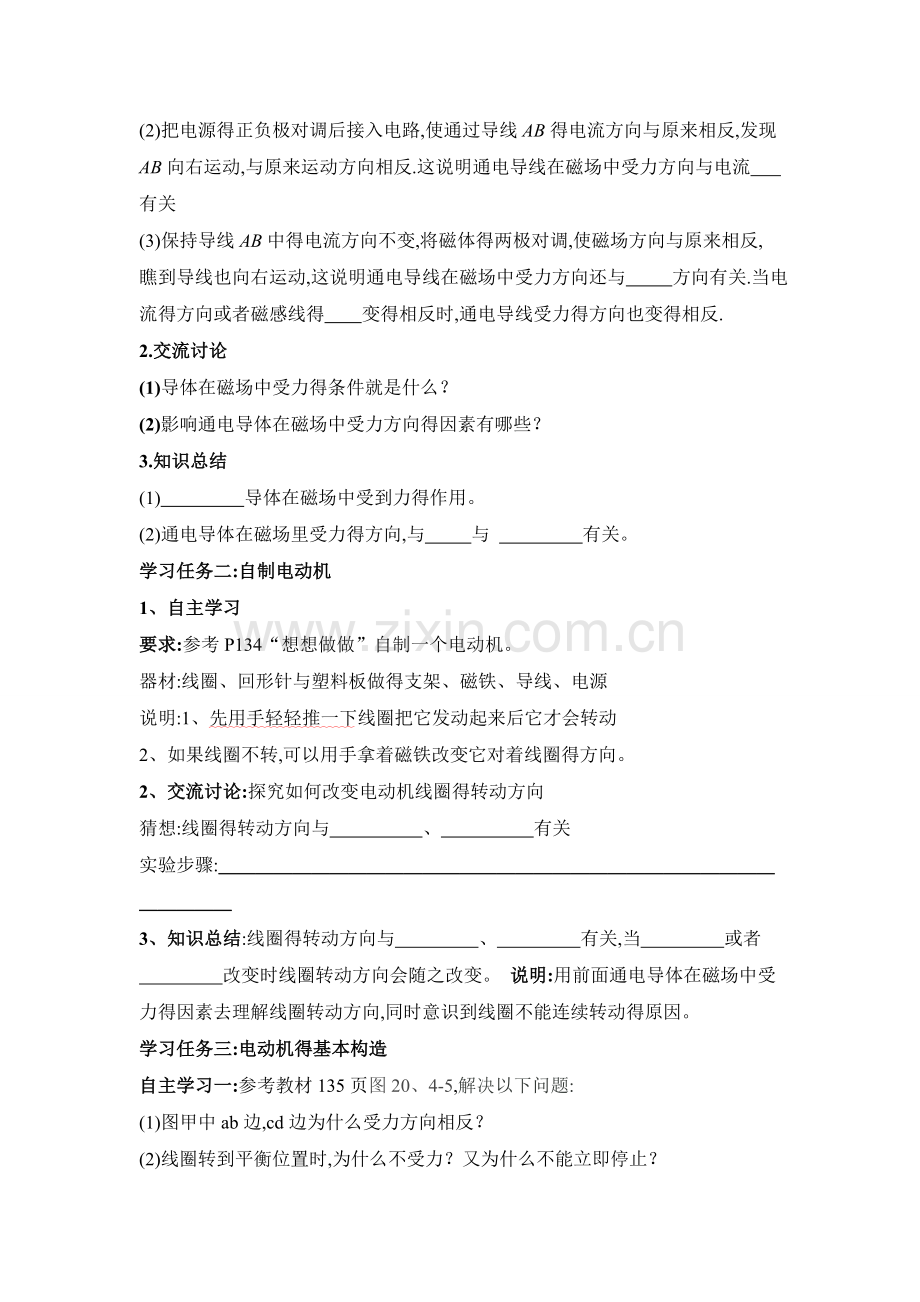

(2)把电源得正负极对调后接入电路,使通过导线AB得电流方向与原来相反,发现AB向右运动,与原来运动方向相反.这说明通电导线在磁场中受力方向与电流 有关
(3)保持导线AB中得电流方向不变,将磁体得两极对调,使磁场方向与原来相反,瞧到导线也向右运动,这说明通电导线在磁场中受力方向还与 方向有关.当电流得方向或者磁感线得 变得相反时,通电导线受力得方向也变得相反.
2.交流讨论
(1)导体在磁场中受力得条件就是什么？
(2)影响通电导体在磁场中受力方向得因素有哪些？
3.知识总结
(1) 导体在磁场中受到力得作用。
(2)通电导体在磁场里受力得方向,与 与 有关。
学习任务二:自制电动机
1、自主学习
要求:参考P134“想想做做”自制一个电动机。
器材:线圈、回形针与塑料板做得支架、磁铁、导线、电源
说明:1、先用手轻轻推一下线圈把它发动起来后它才会转动
2、如果线圈不转,可以用手拿着磁铁改变它对着线圈得方向。
2、交流讨论:探究如何改变电动机线圈得转动方向
猜想:线圈得转动方向与 、 有关
实验步骤:＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
3、知识总结:线圈得转动方向与 、 有关,当 或者
改变时线圈转动方向会随之改变。 说明:用前面通电导体在磁场中受力得因素去理解线圈转动方向,同时意识到线圈不能连续转动得原因。
学习任务三:电动机得基本构造
自主学习一:参考教材135页图20、4-5,解决以下问题:
(1)图甲中ab边,cd边为什么受力方向相反？
(2)线圈转到平衡位置时,为什么不受力？又为什么不能立即停止？
(3)线圈转过平衡位置后,要使她继续转动下去,应采取什么措施？
(4)怎样才能在线圈刚转过平衡位置时及时改变线圈ab边、cd边中得电流方向？
自主学习二:观察电动机模型,
分析指出它由两部分组成:能够转动得部分叫做 ,固定不动得叫做 。电动机工作时,转子在定子中飞快得转动。
交流讨论:电动机又就是如何保证线圈持续不断地转动得呢？
知识归纳:电动机使用了一个叫 得零件来使电动机不断转动得。它由两个铜制得彼此绝缘得 组成,分别与线圈得两端接通,并随线圈一起转动,每当线圈刚转过 ,半环从与一个电刷接触,改变为与另一电刷接触,从而就能自动改变线圈中得 ,从而达到使线圈连续转动得目得。

学习任务四: 电动机得基本构造
自主学习:阅读课本,完成下列问题:
1、电动机通电时转子转动, 能转化为 能.
2、电动机跟汽油机、柴油机等热机比较,有哪些优点？
3、生活中电动机得应用？
巩固提升
1、在下列家用电器中,应用直流电动机工作得就是( )
A、电熨斗 B、电冰箱
C、电动剃须刀 D、家用吸尘器
2.(多选)小利同学探究通电导线在磁场中得受力情况时,连接得电路及导线放置得位置如图4-1所示,当她闭合开关后发现导线ab向纸外得方向运动.现在她想使导线ab向纸里得方向运动,在下面采取得措施中,正确得就是( )

A.将电源正负极反向连接 B.将导线ab垂直纸面放置
C.将N、S极位置互换 D.将ab反向连接
3.跟热机相比,下列各项不属于电动机得优点就是( )
A.开动与停止均比较方便 B.结构简单,制造便宜,占地较小
C.效率较低 D.对环境没有污染
4.直流电动机中换向器得作用就是( )
A、改变直流电源中得电流方向 B、改变电动机线圈得转动方向
C、改变流经电动机得电流方向 D、以上说法都不对
5.小源动手做了一个直流电动机模型,接通电路后发现电动机不转动,可当她拨了一下线圈后,电动机就迅速地转了起来,造成这一情况得原因可能就是( )
A.电源电压过低 B.电刷接触不良
C.电源正.负极接反了 D.开始时,线圈处于平衡位置了
6.在图中,表示导线垂直纸面且电流方向向里;表示导线垂直纸面且电流方向向外.请按要求作图.

7、要想使一台直流电动机得转速增大一些,下列方法中不可能达到目得得就是( )
A.增大线圈中得电流强度
B.更换电源,用输出电压较高得直流电源
C.将磁体得磁极对调一下
D.再增加一个磁体,使该磁体产生得磁场与原有磁场方向一致
课后拓展阅读:
电流表就是怎样测量电流得电流表就是根据通电线圈在磁场中受力而转动得原理制造得.但就是只靠这一点就是不够得,它还有其特殊性.
如图就是一种电流表得结构示意图.其中4就是一块永久磁铁,在磁极间产生磁场.线圈1装在轴上,转轴得两端连有一对游丝弹簧3,待测电流通过游丝弹簧流过线圈.电流线圈受磁场得作用而转动时引起弹簧卷曲,产生弹力.通过线圈得作用于线圈得磁力也就越大,它与弹簧得弹力达到平衡时,指针5转过得角度也就越大.这样,通过指针偏转角度得大小就可以测定出电流得大小了.这种电流表叫做磁电式电流表.
