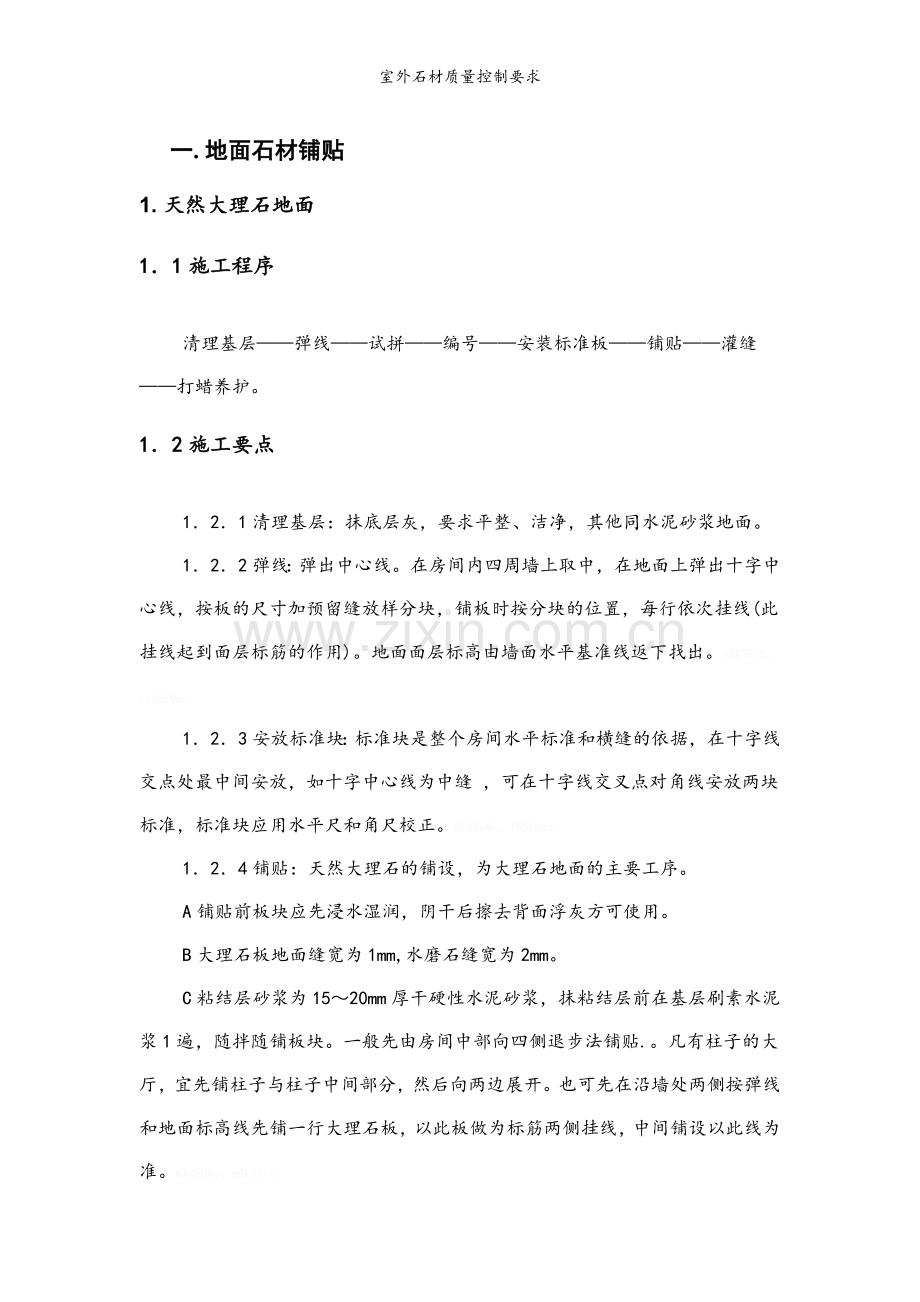

室外石材质量控制要求一. 地面石材铺贴1. 天然大理石地面11施工程序清理基层弹线试拼编号安装标准板铺贴灌缝打蜡养护。12施工要点121清理基层：抹底层灰，要求平整、洁净，其他同水泥砂浆地面。122弹线：弹出中心线。在房间内四周墙上取中，在地面上弹出十字中心线，按板的尺寸加预留缝放样分块，铺板时按分块的位置，每行依次挂线(此挂线起到面层标筋的作用)。地面面层标高由墙面水平基准线返下找出。VGE7SrS。ftVCt9b。123安放标准块：标准块是整个房间水平标准和横缝的依据，在十字线交点处最中间安放，如十字中心线为中缝 ，可在十字线交叉点对角线安放两块标准，标准块应用水平尺和角尺校正。0L98kMk。f50KbbJ。124铺贴：天然大理石的铺设，为大理石地面的主要工序。A铺贴前板块应先浸水湿润，阴干后擦去背面浮灰方可使用。B大理石板地面缝宽为1mm,水磨石缝宽为2mm。C粘结层砂浆为1520mm厚干硬性水泥砂浆，抹粘结层前在基层刷素水泥浆1遍，随拌随铺板块。一般先由房间中部向四侧退步法铺贴.。凡有柱子的大厅，宜先铺柱子与柱子中间部分，然后向两边展开。也可先在沿墙处两侧按弹线和地面标高线先铺一行大理石板，以此板做为标筋两侧挂线，中间铺设以此线为准。KXOp04y。mGrJXlt。D安放时四角同时往下落，并用皮锤或木锤敲击平实，调好缝，铺贴随时检查砂浆粘结层是否平整、密实，如有空隙不实之处，应及时用砂浆补上。ubtQy6h。FEFFkVO。125灌缝：板块铺贴后次日，用素水泥浆灌2/3高度，再用与面板相同颜色的水泥浆擦缝，然后用干锯末拭净擦亮。COanirU。wx2Do6L。养护：在拭净的地面上，用干锯末或苫帘覆盖保护，23d内禁止上人。1.2.6施工注意事项铺贴时，所用材料应符合质量要求。大理石要根椐图案和纹理试拼编号。铺贴时一定要先将板块浸水，必须用干硬性水泥砂浆，并且要进行试铺。踢脚板可先安装，也可后安装，先装踢脚板要低于地面5mm，安装踢脚板时在其背面抹23mm素水泥浆并用木锤敲实，找平找直。次日用同色素水泥浆擦缝。大理石板块铺贴后，水泥砂浆达60%70%强度方可打蜡。SQCuEx4。FxMJsql。大理石地面最好预铺，对好纹理，进行编号，再正式铺贴。2. 花岗石板地面21施工要点设计开料图，并按图编号定货。开料图中应力求减少石材的规格种类。施工现场有石材切割机时，可不作开料图而直接定货。事先将有缺边掉角、裂纹和局部污染变色的大理石板材挑选出来，完好的进行套方检查，规格尺寸如有偏差，应磨边修正。用草绳等易褪色材料包装花岗石板时，拆包前应防止受潮和污染。安装花岗石板所用的锚固件、连接件等应预先准备好铜线或不锈钢材料。L4SaNj2。gsO7f0F。22操作方法221铺设要求：在混凝土垫层和混凝土楼板基层上铺设花岗石，施工时一般应在顶棚、立墙抹灰后进行。先铺地面，后安踢脚板。mrJraOU。cexXl9l。对色编号：花岗石地面铺设前，应对块材进行试拼，先对色、拼花、编号，以便于对号入座。222基层修补：检查基层平整情况，偏差较大的应事先凿平和修补，并将基层清扫干净。223找水平、弹线：在素混凝土找平上贴水平灰饼，弹线找中找方。施工前1d洒水湿润基层。224铺设顺序：弹线后应先铺若干条干线作为基准，起标筋作用。一般先由厅堂中线往两侧采取退步法铺贴。凡有柱子的大面积施工，宜先铺设柱子与柱子之间的部分，然后向两旁展开，最后收口。2HdTTPR。XBbG0Wf。225铺贴：花岗石铺贴之前应先泼水湿润，阴干后备用。先作试铺，在找平层上均匀刷一道素水泥浆，随刷随铺，用20mm厚1/3干硬性水泥砂浆作粘结层。板块安装后，用橡皮锤敲击，既要达到铺设高度，又要使砂浆粘结层平整密实。6WxgY14。P6qGeUq。226擦缝：花岗石饰面板铺设干硬后，再用有色水泥稠浆填缝嵌实，面前用干布擦干净。227养护：板材铺设24小时后，应洒水养护12次，以补充砂浆在硬化过程中所需要的水分，保证板材与砂浆粘结牢固。护期3d之内禁止踩踏。2J0fAma。ww4xN6z。3. 质量验收标准31地坪整色基本调和，不得有空鼓现象，表坪整11mm（光石）（用2米靠尺和锲形塞尺检查），接缝平直2mm（拉5m线检查，不足5m检通线检查），接缝高低0.3mm；接缝宽度0.5mm。nuWk7j0。5etnhAH。32饰面板的品种、规格、颜色和图案必须符合设计要求。33饰面板表面应平整、洁净，色泽协调，无变色、泛碱、污痕和显著的光泽受损处。34饰面板接缝应填嵌密实、平直、宽窄均匀、颜色一致。阴阳角处的板搭接方向正确，非整砖使用部位适宜。35突出物周围的板用整砖套装割吻合、边缘整齐；贴脸等突出墙面的厚度一致。36流水坡向正确，滴水线（槽）顺直。地面石才铺贴允许偏差序号项目允许偏差（MM）检验方法大理石磨光花岗石1立面室内22用2M托线板和靠尺检查垂直室外332表面平整12用2M托线板和靠尺检查3阳角方正22用20CM方尺和楔形塞尺检查4接缝平直23用5M小线检查5墙裙上口平直22用5M小线检查6接缝高低0.30.5用钢板短尺和塞尺检查7接缝宽度偏差0.50.5用5M小线检查二. 墙面挂贴石材1. 施工工艺工地收货清理结构表面结构上弹出垂直线大角挂两竖直钢丝 石料打孔背面刷胶 贴柔性加强材料、挂水平位置线支底层板托架放置底层板定位调节与临时固定灌M20水泥设排水管结构钻孔并插固定螺栓镶不锈钢固定件用胶粘剂灌下层墙板上孔插入连接钢针将胶粘剂灌入上层墙板的下孔内、临时固定上层墙板钻孔插入膨胀螺栓镶不锈钢固定件镶顶层墙板临时固定上层墙板。hLyARcE。CDkgMiN。2. 施工方法1、石材准备：用比色法对石材的颜色进行挑选分类，安装在同一面的石材颜色应一致，按设计图纸及分块顺序将石材编号。 0GEb7Wj。cjVItRT。2、基层准备：清理预做饰面石材的结构表面，同时进行结构套方，找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。jzhFRGi。jIdKW95。3、挂线：根据设计图纸要求，石材安装前要事先用经纬仪打击大角两个面的竖向控制线，最好弹在离大角20cm的位置上，以便随时检查垂直挂线的准确线，保证顺利安装，并在控制线的上下作出标记。 4、支底层饰面板托架，把预先安排好的支托按上平线支在将要安装的底层石板上面。支托要支承牢固，相互之间要连接好，也可和架子接在一起，支架安好后，顺支托方向钉铺通长的50mm厚木板，木板上口要在同一个水平面上，以保证石材上下面处在同一水平面上。UFbcYnG。QfkBtaK。5、上连接铁件：用设计规定的不锈钢螺栓固定角钢和平钢板。调整平钢板的位置，使平钢板的小孔正好与石板的插入孔对上，固定平钢板，用扳子拧紧。 6、底层石板安装：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位。 80IqoeM。ymrIV5U。7、调整固定：面板暂固定后，调整水平度，如板面上口不平，可在板底的一端下口的连接平钢板上垫一相应的双股铜丝垫。调整垂直度，并调整面板上口的不锈钢连接件的距墙空隙，直至面板垂直。 8、顶部面板安装：顶部最后一层面板除了解按一般石板安装要求外，安装调整好，在结构与石板的缝隙里吊一通长的20mm厚木条，木条上平为石板上口下去250mm，吊点可设在连接铁件上。可彩铝丝吊木条，木条吊好后，即在石板与墙面之间的空隙里放填充物，且填塞严实，防止灌浆时漏浆。VCOklOZ。PJSh1pV。9、清理大理石、花岗石表面：把大理石、花岗石表面的防污条掀掉，用棉丝把石板擦净。3. 成品保护：1、要及时清擦，净残留在门窗框、玻璃和金属、饰面板上污物。2、认真贯彻合理施工顺序，少数工种的活应做在前面、防止损坏、污染外挂石材饰面板3、拆改架子和上料时，严禁碰撞干挂石材饰面板。4、外饰面完活后，易破损部分的棱角处要钉护角保护，其他工种操作时不得划伤面漆和碰坏石材。5、完工的外挂石材应设专人看管，遇有危害成品的行为，应立即制止，并严肃处理。4. 注意的质量问题1、外饰石板面层颜色不一，主要是石材质量较差，施工时没有进行试拼和认真的挑选。线条不直，缝格不匀，不直，主要是施工前没有认真按图纸尺寸，核对结构施工的实际尺寸，以及分段分块，不弹线不细，拉线不直和吊线校正不勤等原因造成。UmPLqNm。xDYKfd5。2、打胶嵌缝不细，操作人员应认真施工，检查人员应细致验收。3、墙面脏、斜视有胶痕，一是操作工艺造成，二是操作人员造成，要加强成品保护，在竣工前进行认真清理。5. 质量标准1、主控项目1.1石材墙面工程所用材料的品种、规格、性能和等级，应符合设计要求及国家现行产品标准和工程技术规范的规定。NlGQj25。WV1n9jG。1.2石材墙面的造型、立面分格、颜色、光泽、花纹和图案应符合要求。1.3石材孔、槽的数量、深度、位置、尺寸应符合设计要求。1.4墙角的连接节点应符合设计要求和技术标准的规定。1.5石材表面和板缝的处理应符合设计要求。2、一般项目2.1石材墙面表面应平整、洁净，无污染、缺损和裂痕。颜色和花纹应协调一致，无明显色差，无明显修痕。2.2石材接缝应横平竖直、宽窄均匀；阴阳角石板压向应正确，板边合缝应顺直；凹凸线出墙厚度应一致，上下口应平直；石材面板上洞口、槽边应套割吻合，边缘应整齐。3xRsFrp。GDvJVor。墙面挂贴石材允许偏差项次项目允许偏差检验方法1表面平整度1用两米靠尺和楔形塞尺检查2缝格平整1拉5m线，不足5米拉通线和尺量检查3接缝高低差0.5尺量和楔形塞尺检查4板块间隙宽度0.5尺量和楔形塞尺检查
