　　　　　　　中华人民共和国汽车行业标准　　　　QC/T 45—92
　　　　　　　　　　　　　　　　　　　　　　　代替JB 3030一81
　　　　　汽车风窗玻璃气动刮水器型式与尺寸

1　主题内容与适用范围
　　本标准规定了汽车风窗玻璃用气动刮水器（以下简称刮水器）的结构型式、
安装尺寸、刮片和刮杆长度尺寸系列、刮片与刮杆连接及连接尺寸、刮杆接头
与刮水器轴的连接尺寸。
　　本标准适用于汽车风窗玻璃用气动刮水器，用于其他机动车辆的气动刮水
器可参照使用。
2　刮水器的结构型式
2．1　本体结构
　　刮水器本体应是圆柱气缸双作用齿条、具有开关、调速、自动停位、信号
及方向控制装置的结构。
2．2　刮片结构型式
　　刮片按刮刷风窗玻璃形状分为两种结构型式。
2．2．1　平面型刮片
　　平面型刮片（以下简称平刮）结构型式如图1，用于刮刷平面型风窗玻璃。

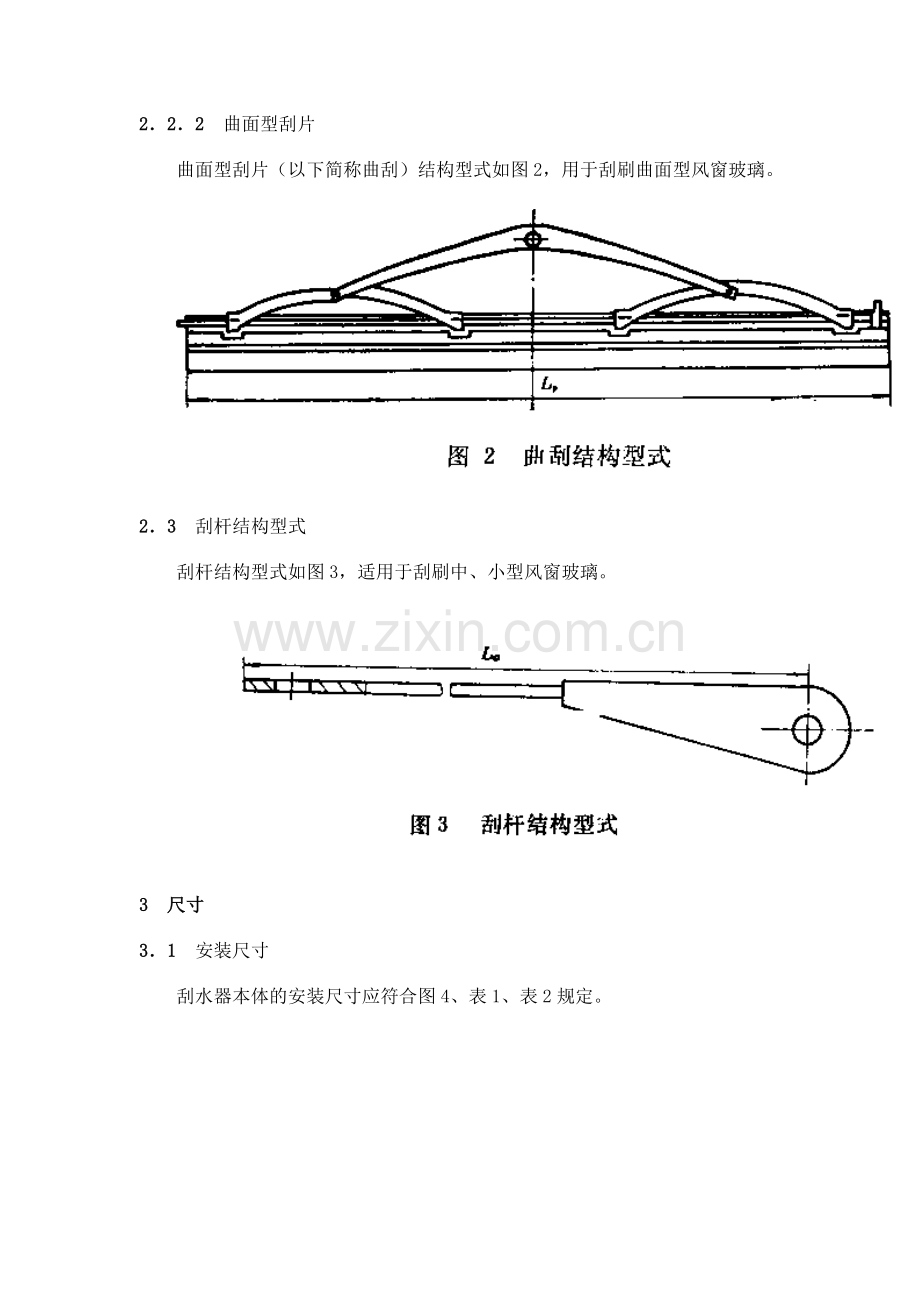

2．2．2　曲面型刮片
　　曲面型刮片（以下简称曲刮）结构型式如图2，用于刮刷曲面型风窗玻璃。

2．3　刮杆结构型式
　　刮杆结构型式如图3，适用于刮刷中、小型风窗玻璃。

3　尺寸
3．1　安装尺寸
　　刮水器本体的安装尺寸应符合图4、表1、表2规定。

3．2　胶条长度
　　胶条长度Lp（见图1、图2）的尺寸系列应符合表3规定。

3．3　刮杆尺寸
3．3．1　刮杆长度LG（见图3）的尺寸系列应符合表4规定。
3．3．2　刮杆与刮片连接后的长度L为：
　　L≈LG±Lp
3．4　刮杆与刮片连接及连接尺寸
3．4．1　刮杆与刮片的连接分为两种型式。
　　a．插入式连接；
　　b．弯钩式连接。
3．4．2　插入式连接尺寸应符合图5、图6、表5规定。
3．4．3　弯钩式连接尺寸应符合图7、表5规定。
　　注：有特殊要求时，允许采用其他型式与尺寸，由供需双方商定。

3．5　刮杆接头与刮水器轴的连接尺寸
　　刮杆接头与刮水器轴的连接尺寸应符合图8和表6规定。

　　附加说明：
　　本标准由中国汽车工业总公司提出。
　　本标准由全国汽车标准化技术委员会归口。
　　本标准由武汉汽车车身附件研究所负责起草。
　　本标准主要起草人：徐惠民、杨开志。
