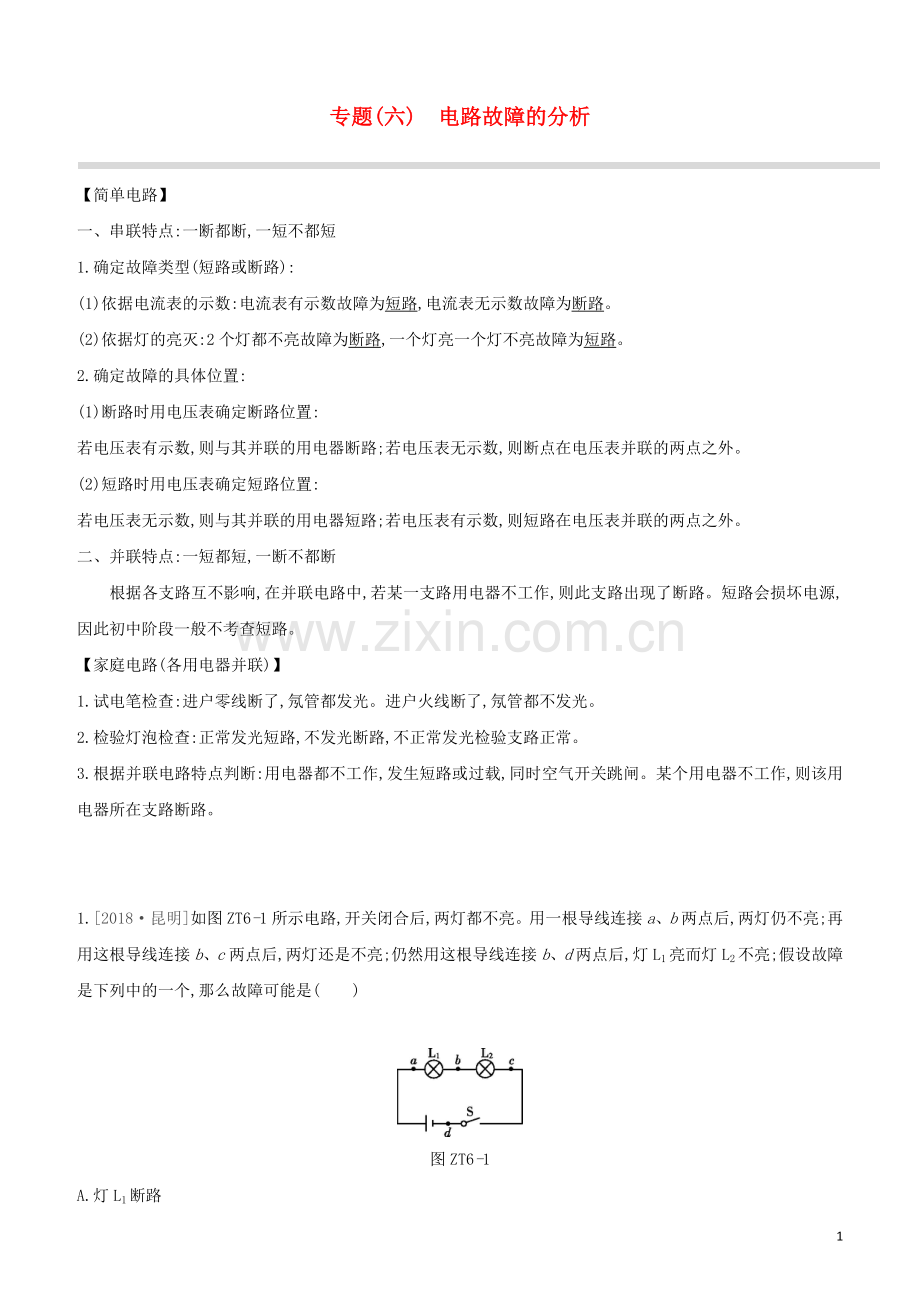

专题(六) 电路故障的分析
【简单电路】
一、串联特点:一断都断,一短不都短
1.确定故障类型(短路或断路):
(1)依据电流表的示数:电流表有示数故障为短路,电流表无示数故障为断路。
(2)依据灯的亮灭:2个灯都不亮故障为断路,一个灯亮一个灯不亮故障为短路。
2.确定故障的具体位置:
(1)断路时用电压表确定断路位置:
若电压表有示数,则与其并联的用电器断路;若电压表无示数,则断点在电压表并联的两点之外。
(2)短路时用电压表确定短路位置:
若电压表无示数,则与其并联的用电器短路;若电压表有示数,则短路在电压表并联的两点之外。
二、并联特点:一短都短,一断不都断
根据各支路互不影响,在并联电路中,若某一支路用电器不工作,则此支路出现了断路。短路会损坏电源,因此初中阶段一般不考查短路。
【家庭电路(各用电器并联)】
1.试电笔检查:进户零线断了,氖管都发光。进户火线断了,氖管都不发光。
2.检验灯泡检查:正常发光短路,不发光断路,不正常发光检验支路正常。
3.根据并联电路特点判断:用电器都不工作,发生短路或过载,同时空气开关跳闸。某个用电器不工作,则该用电器所在支路断路。
1.[2018·昆明]如图ZT6-1所示电路,开关闭合后,两灯都不亮。用一根导线连接a、b两点后,两灯仍不亮;再用这根导线连接b、c两点后,两灯还是不亮;仍然用这根导线连接b、d两点后,灯L1亮而灯L2不亮;假设故障是下列中的一个,那么故障可能是( )
图ZT6-1
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.开关的接线柱处断开

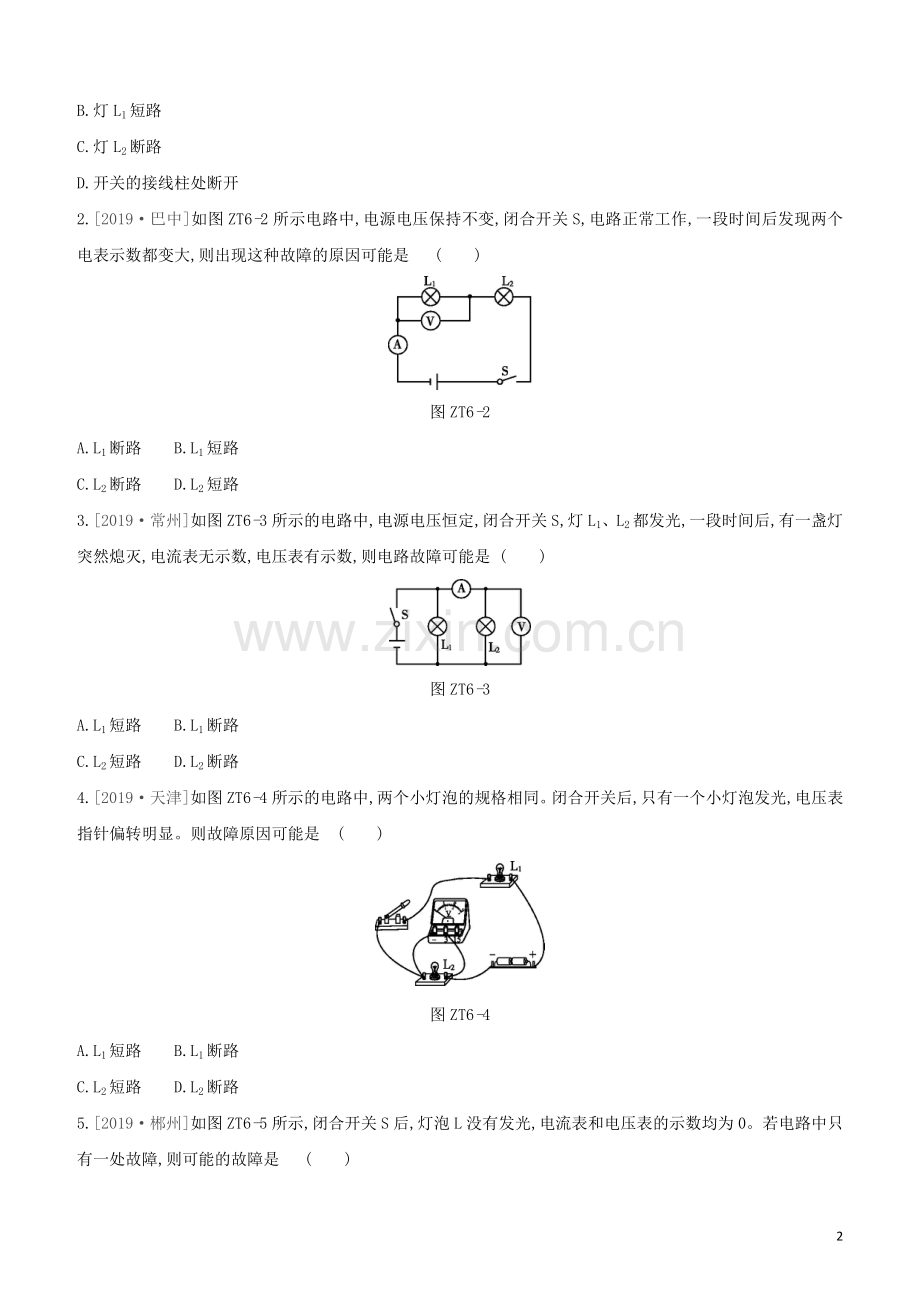

2.[2019·巴中]如图ZT6-2所示电路中,电源电压保持不变,闭合开关S,电路正常工作,一段时间后发现两个电表示数都变大,则出现这种故障的原因可能是 ( )
图ZT6-2
A.L1断路 B.L1短路
C.L2断路 D.L2短路
3.[2019·常州]如图ZT6-3所示的电路中,电源电压恒定,闭合开关S,灯L1、L2都发光,一段时间后,有一盏灯突然熄灭,电流表无示数,电压表有示数,则电路故障可能是 ( )
图ZT6-3
A.L1短路 B.L1断路
C.L2短路 D.L2断路
4.[2019·天津]如图ZT6-4所示的电路中,两个小灯泡的规格相同。闭合开关后,只有一个小灯泡发光,电压表指针偏转明显。则故障原因可能是 ( )
图ZT6-4
A.L1短路 B.L1断路
C.L2短路 D.L2断路
5.[2019·郴州]如图ZT6-5所示,闭合开关S后,灯泡L没有发光,电流表和电压表的示数均为0。若电路中只有一处故障,则可能的故障是 ( )
图ZT6-5
A.灯泡L断路
B.电阻R断路
C.灯泡L短路
D.电阻R短路
6.[2019·攀枝花]如图ZT6-6所示,闭合开关,甲、乙、丙三灯泡均正常发光,两电表均有示数。一段时间后,三灯泡突然熄灭,两电表示数均变为零。若将甲、乙两灯泡互换,一电表示数仍为零,另一电表有示数。造成此现象的原因可能是 ( )
图ZT6-6
A.甲灯短路 B.甲灯断路
C.乙灯断路 D.丙灯断路
7.[2019·潍坊]在如图ZT6-7所示家庭电路中,将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障,则故障可能是 ( )
图ZT6-7
A.零线上保险丝烧断
B.火线上保险丝烧断
C.灯丝烧断
D.插座短路
8.[2019·广州]小明连接了如图ZT6-8甲所示的电路,灯泡上标有“2.5 V 0.3 A”字样。
图ZT6-8
(1)请在图乙所示的虚线框内画出图甲对应的电路图。
(2)闭合开关,看到灯不亮,电流表有示数。小明认为灯不亮的原因是灯丝断了,你认为他的说法是否正确? ;依据是 。
(3)小芳想通过测量ab接线柱间、cd接线柱间的电压找出看到灯不亮的原因。请在图丙中补充完整用电压表测ab接线柱间的电压时的实物图。
(4)测量时若出现下表中的情况,请根据数据判断可能导致灯不亮的原因。
项目
Uab/V
Ucd/V
电流表示数I/A
看到灯不亮的原因
情况一
2.10
0
0.30
情况二
2.20
0.40
0.14
情况二中,看到灯不亮,通电10 s灯消耗的电能为 J。
9.[2019·深圳]如图ZT6-9所示的电路,闭合开关,两灯均不亮。已知电路连接正确,是其中一个小灯泡损坏了。请你在不拆开原电路的基础上,从图乙所示的实验器材中任选一种连入电路,设计检测方法,找出损坏的小灯泡,并完成表格中相关内容。
图ZT6-9
所选器材
检测电路图
现象与结论
【参考答案】
1.D 2.D 3.D 4.A
5.A [解析]若灯泡L断路,则电路整体处于断路,灯泡L不亮,电压表、电流表无示数,故A正确。若电阻R断路,电压表两极与电源接通,电压表有示数,但是电压表此时被串联接入电路,灯泡L不亮,电流表几乎无示数,故B错误。若灯泡L短路,则灯泡L不亮,但是电压表、电流表都有示数,故C错误。若电阻R短路,即电压表被短路,无示数,但是灯泡L发光,电流表有示数,故D错误。
6.B
7.A [解析]将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮,说明电路中存在断路故障;若灯丝烧断,则电视机应该工作,故不可能是灯丝烧断;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光,插座的左孔能使氖管发光,说明插座的左孔通过灯泡、开关与火线相连;插座的右孔能使氖管发光,说明火线完好,综合分析可知,可能是零线上保险丝烧断,故选A。
8.(1)如图所示
(2)不正确 电流表有示数说明电路是通路,如果灯丝断了则电流表不可能有示数
(3)如图所示
(4)cd段短路 小灯泡实际功率过小 0.56
9.
所选器材
检测电路图
现象与结论
导线
闭合开关,若L2发光,则L1断路;若L2不发光,则L2断路
电压表
闭合开关,若电压表有示数,则L1断路;若电压表无示数,则L2断路
检测灯泡
闭合开关,若检测灯泡发光,则L1断路;若检测灯泡不发光,则L2断路
(选其中一组,答案合理即可)
