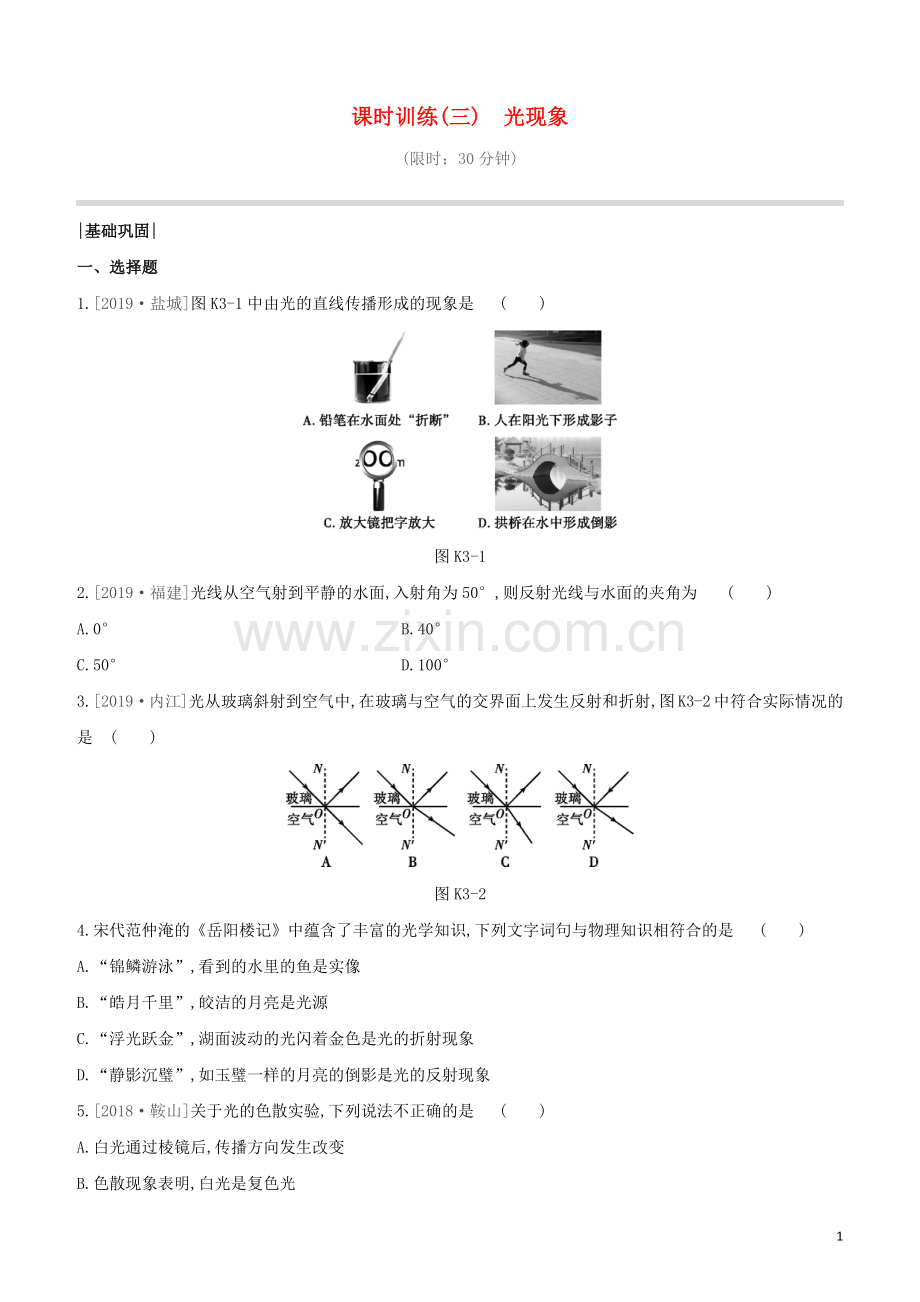

课时训练(三) 光现象
(限时：30分钟)
|基础巩固|
一、选择题
1.[2019·盐城]图K3-1中由光的直线传播形成的现象是 ( )
图K3-1
2.[2019·福建]光线从空气射到平静的水面,入射角为50°,则反射光线与水面的夹角为 ( )
A.0° B.40°
C.50° D.100°
3.[2019·内江]光从玻璃斜射到空气中,在玻璃与空气的交界面上发生反射和折射,图K3-2中符合实际情况的是 ( )
图K3-2
4.宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识,下列文字词句与物理知识相符合的是 ( )
A.“锦鳞游泳”,看到的水里的鱼是实像
B.“皓月千里”,皎洁的月亮是光源
C.“浮光跃金”,湖面波动的光闪着金色是光的折射现象
D.“静影沉璧”,如玉璧一样的月亮的倒影是光的反射现象
5.[2018·鞍山]关于光的色散实验,下列说法不正确的是 ( )
A.白光通过棱镜后,传播方向发生改变
B.色散现象表明,白光是复色光
C.单色光通过棱镜时,传播方向不会发生改变
D.单色光通过棱镜时,不会发生色散

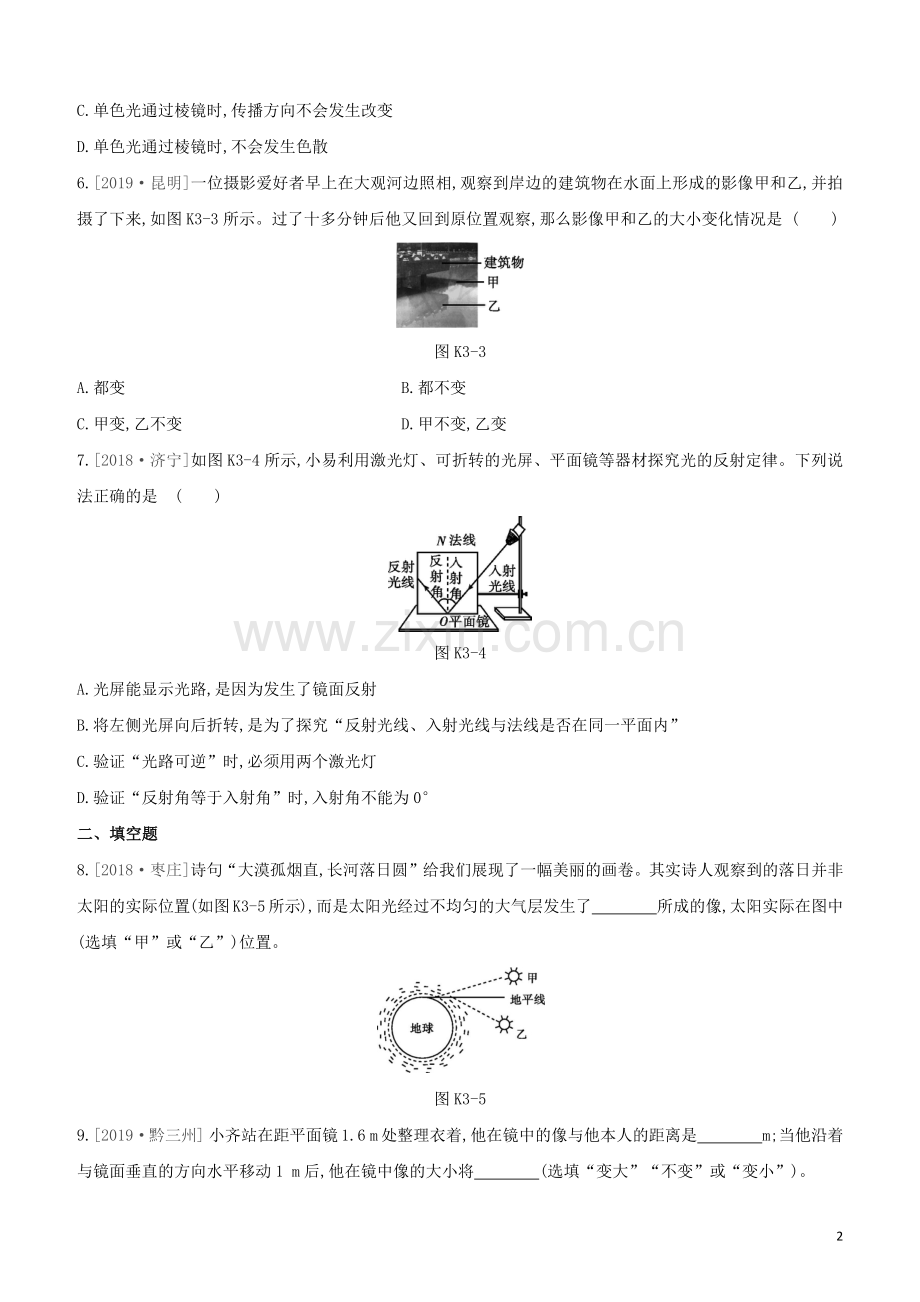

6.[2019·昆明]一位摄影爱好者早上在大观河边照相,观察到岸边的建筑物在水面上形成的影像甲和乙,并拍摄了下来,如图K3-3所示。过了十多分钟后他又回到原位置观察,那么影像甲和乙的大小变化情况是 ( )
图K3-3
A.都变 B.都不变
C.甲变,乙不变 D.甲不变,乙变
7.[2018·济宁]如图K3-4所示,小易利用激光灯、可折转的光屏、平面镜等器材探究光的反射定律。下列说法正确的是 ( )
图K3-4
A.光屏能显示光路,是因为发生了镜面反射
B.将左侧光屏向后折转,是为了探究“反射光线、入射光线与法线是否在同一平面内”
C.验证“光路可逆”时,必须用两个激光灯
D.验证“反射角等于入射角”时,入射角不能为0°
二、填空题
8.[2018·枣庄]诗句“大漠孤烟直,长河落日圆”给我们展现了一幅美丽的画卷。其实诗人观察到的落日并非太阳的实际位置(如图K3-5所示),而是太阳光经过不均匀的大气层发生了 所成的像,太阳实际在图中 (选填“甲”或“乙”)位置。
图K3-5
9.[2019·黔三州] 小齐站在距平面镜1.6 m处整理衣着,他在镜中的像与他本人的距离是 m;当他沿着与镜面垂直的方向水平移动1 m后,他在镜中像的大小将 (选填“变大”“不变”或“变小”)。
10.[2019·云南]一束平行光线与镜面成30°的夹角入射到平面镜上,则反射光线和入射光线的夹角是 ;彩色电视机画面上的丰富色彩是由三原色光混合而成的,色光的三基色是指红、 、蓝。
11.[2019·河北]小明在湖边游玩时,看到了一些光现象。
(1)茂密的树下有一个个圆形的小光斑,是由于 而形成的太阳的“像”。
(2)看到湖水中游动的“鱼”比其实际位置要 (选填“深”或“浅”)。
(3)湖中孔桥的“倒影”,是由于光的 而形成的虚像。
12.[2019·潍坊]在“探究光反射时的规律”实验中,将一块平面镜平放在水平桌面上,再把一张硬纸板竖直放在平面镜上,用激光笔将一束光贴着纸板射到平面镜上,用直尺和笔描出光线的传播路径。
(1)上述实验中硬纸板的作用是 。
(2)为了探究完整的反射规律,还需要用到的器材是 。
三、作图题
13.[2019·贵港] 如图K3-6所示,OA'是入射光线AO的折射光线,请在图中画出入射光线BO的反射光线OC和该入射光线在水中的折射光线OB'的大致方向。
图K3-6
14.[2019·云南] 请在图K3-7中画出三角形ABC在平面镜MN中所成的像。
图K3-7
四、实验题
15.[2019·苏州]“探究光的反射规律”的实验装置如图K3-8甲所示。平面镜放在水平桌面上,标有刻度(图中未画出)的白色纸板ABDC能绕垂直于CD的ON轴翻转,在纸板上安装一支可在纸板平面内自由移动的激光笔。
图K3-8
(1)实验前,应将纸板 放置于平面镜上。移动激光笔,使入射光束绕入射点O沿逆时针方向转动,可观察到反射光束沿 时针方向转动。
(2)移动激光笔,使入射角为45°,测得反射角也为45°,由此就得出“光反射时,反射角等于入射角”的结论。你认为他的做法有何不妥之处? 。
(3)如图乙所示,将纸板右半部分绕ON向后翻转任意角度,发现纸板上均无反射光束呈现。此现象说明了：
。
(4)在图甲中,若将纸板(连同激光笔)绕CD向后倾斜,此时反射光束 。(填字母序号)
A.仍在纸板上呈现
B.被纸板挡住
C.在纸板前方
16.[2018·龙东]在“探究平面镜成像的特点”的实验中,如图K3-9所示。
图K3-9
(1)实验中选取两个完全相同蜡烛的目的是 。
(2)用玻璃板代替平面镜的目的是 。
(3)将点燃的蜡烛放置在距玻璃板10 cm处,此时蜡烛的像到平面镜的距离是 cm。将一张白纸放在玻璃板后,无论如何移动,在白纸上都 (选填“能”或“不能”)成像,说明平面镜所成的像是
像。
(4)将蜡烛远离玻璃板移动一段距离,蜡烛的像的大小将 (选填“变大”“变小”或“不变”)。
|能力提升|
17.如图K3-10所示是好莱坞大片《盗梦空间》里所谓“镜子时刻”的场景。像这样多次反复成像所需要的平面镜至少 ( )
图K3-10
A.1块 B.2块
C.3块 D.4块
【参考答案】
1.B
2.B
3.B [解析]图中描述的是光从玻璃斜射入空气中的情境,折射角应大于入射角,A、C错误。选项D图中反射光线方向错误。选项B图是正确的。
4.D [解析]看到的水中的鱼是光的折射形成的鱼的虚像,故A错误。月亮本身不能发光,不是光源,故B错误。“浮光跃金”是光在水面发生的反射现象,故C错误。玉璧一样的月亮的倒影属于平面镜成像,是由光的反射形成的,故D正确。
5.C
6.C
7.B
8.折射 乙
[解析]诗人观察到落日时,由太阳发出的光线在经过不均匀的大气时发生偏折,人逆着折射光线看去,感觉到光线是由折射光线反向延长线的交点发出的,“交点”就是太阳的虚像,它在实际太阳的上面,实际的太阳在看到的“太阳”的下面,即乙位置。
9.3.2 不变
10.120° 绿
[解析]一束光线与平面镜的夹角为30°,则入射角为90°-30°=60°,根据反射角与入射角的关系,反射角也为60°,则反射光线与入射光线的夹角为60°+60°=120°;色光的三基色是指红、绿、蓝三种色光。
11.(1)光沿直线传播 (2)浅
(3)反射
[解析](1)树下一个个圆形的小光斑属于小孔成像现象,是由光沿直线传播形成的太阳的“像”。(2)看到湖水中游动的“鱼”是光的折射现象,比鱼的实际位置浅。(3)湖中孔桥的“倒影”属于平面镜成像,是光的反射现象。
12.(1)显示光的传播路径 (2)量角器
13.如图所示
14.如图所示
15.(1)垂直(或竖直) 顺
(2)一次实验得到的结论具有偶然性
(3)反射光线、入射光线和法线在同一平面内
(4)C
[解析](1)实验前,应将纸板垂直放置于平面镜上,便于观测反射光线。入射光束绕入射点O沿逆时针方向转动时,入射角增大,反射角也会相应增大,因此反射光线远离法线,即顺时针转动。(2)一次实验得出的结论具有偶然性,为了得出普遍规律,一般采用多次测量,多次实验从而避免实验的偶然性。(3)将纸板右半部分绕ON向后翻转任意角度,发现纸板上均无反射光束呈现,此现象说明了反射光线、入射光线和法线在同一平面内。(4)无论入射光线怎样移动变化,法线始终是垂直于镜面,且满足反射光线、入射光线、法线在同一平面内;反射光线、入射光线分居在法线两侧,因此入射光线向后倾斜,那么反射光线就会出现在纸板前方。
16.(1)便于比较像和物大小
(2)便于确定像的位置
(3)10 不能 虚 (4)不变
17.B
