化学工业出版社12建筑制图与cad省公共课一等奖全国赛课获奖课件.pptx

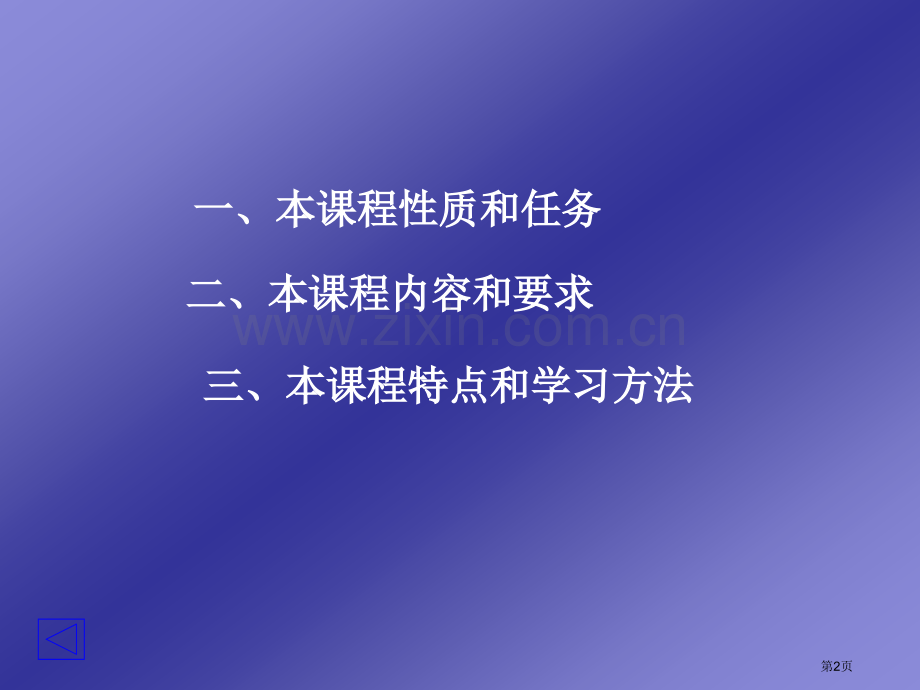

v绪论第1页二、本课程内容和要求二、本课程内容和要求一、本课程性质和任务一、本课程性质和任务三、本课程特点和学习方法三、本课程特点和学习方法 第2页1.图是用点、线、符号、文字和数字描述机械和建筑物等空间物体形状、大小、位置和特征表示形式。2.工程制图:在建造厂房、住宅、公路，或是制造汽车、轮船、飞机时，都离不开图样。图样能够对工程对象进行完整而明确描述和说明，是施工或制造依据，因而是工程上主要必不可少技术文件。第3页建筑图样是根据投影原理以及有关标准和规定，表示建筑工程中物体形状、大小和结构图，又称建筑工程图。在图样中，除了用线条表达物体形状外，还要应用国家制图标准规定一些表达方法和符号，注以必要尺寸数字和文字，使得图样更能完善、明确和清晰地表达出物体形状、大小和位置，以及一些其它说明，例如物体名称、材料种类和规格、生产和检验方法等。图样是按照国家或部门有关标准统一规定而绘制，是“工程界技术语言”。它是工程技术人员用来表达设计构思、进行技术交流重要工具。因为图样在工程技术上重要性，工程技术人员必须具备绘制和阅读工程图样能力。学习建筑工程制图，可认为绘制和阅读工程图样打下坚实基础。第4页建筑制图学习方法建筑制图任务主要是培养绘制和阅读建筑工程图样基本能力。要在以下几个方面进行训练:1正确使用绘图仪器和工具，掌握绘图技巧;2熟悉并能适当地利用各种表示物体形状和大小方法;3学会凭观察预计物体各部分百分比，绘制草图基本技能;4熟悉相关制图标准及各种要求画法和简化画法内容及其应用;5掌握相关专业工程图样主要内容及其特点;6培养利用计算机绘制图形基本能力。在学习过程中，还应注意培养和发展关于物体三维形状与相关位置空间逻辑思维和形象思维能力。第5页v第一章第一章 制图基本知识制图基本知识 第6页目目 录录 1 2 3 3 第第 二二 节节 绘图工具和仪器介绍绘图工具和仪器介绍 第第 三三 节节 几何作图几何作图 第第 一一 节节 国家标准相关要求国家标准相关要求 第7页第第 一一 节节国家标准技术制图相关要求国家标准技术制图相关要求第8页制图标准意义：分类：惯用制图标准制图标准制图标准是对图纸各个项目在表示上严格而统一要求，使不一样岗位工程人员对工程图各项内容有完全一致了解。国家标准（国家标准（国家标准（国家标准（GBGBGBGB）、部颁标准、部颁标准、部颁标准、部颁标准、国际标准国际标准国际标准国际标准 （ISOISOISOISO）第9页惯用制图标准房屋建筑制图统一标准GB/T 50001总图制图标准GB/T 50103建筑制图标准GB/T 50104建筑结构制图标准GB/T 50105给水排水制图标准GB/T 50106采暖通风与空气调整制图标准GB/T 50114第10页1.图纸幅面及图框尺寸图纸幅面及图框尺寸 幅面幅面尺寸尺寸A0A1A2A3A4b8411189 594841 420594 297420 210297c105a25一、图幅及格式一、图幅及格式第11页 第12页2 2图纸标题栏及会签栏图纸标题栏及会签栏第13页名名 称称 线线 型型线线宽宽普通用途粗实线粗实线b b可见线剖面线中被剖到轮廓线、结构图中钢筋线、建筑物或构筑物外形轮廓线、剖切位置线、地面线、详图符号圆圈、图纸图框线、新设计给水管线等中实线中实线0.50.5b b可见线剖面图中未被剖到但仍能看到而需要画出轮廓线、标注尺寸尺寸起止45短线、原有各种给水管线或循环水管线细实线细实线0.20.25b5b尺寸界限、尺寸线、材料图例线、索引符号圆圈、引出线、标高符号线、重合断面轮廓线、较小图形中心线等粗虚线粗虚线b b新建各种给水排水管道线，总平面图或运输图中地下建筑物或地下构筑物中虚线中虚线0.50.5b b需要画出看不见轮廓线、建筑平面图中运输装置外轮廓线、原有排水线、拟扩建建筑工程轮廓线、建筑平面中梁、装饰平面布置图中吊柜等细虚线细虚线0.20.25b5b 不可见轮廓线、图例线等不可见轮廓线、图例线等二、图线二、图线 第14页粗单点粗单点长画线长画线b b结构图中梁或构架位置线、平面图中起重运输装置轨道线、其它特殊构件位置指示线等中单点中单点长画线长画线0.50.5b b见各相关专业制图标准细单点细单点长画线长画线0.20.25b5b 中心线、对称线、定位轴线等中心线、对称线、定位轴线等粗双点粗双点长画线长画线b b 预应力钢筋线等预应力钢筋线等 中双点中双点长画线长画线0.50.5b b见相关专业制图标准细双点细双点长画线长画线0.20.25b5b假想轮廓线、成型以前原始轮廓线折断线折断线0.20.25b5b不画出图样全部时断开界限波浪线波浪线0.20.25b5b不画出图样全部时断开界限，结构层次断开界限第15页第16页 长仿宋字高宽比示例长仿宋字高宽比示例三、字体三、字体第17页四、百分比四、百分比(a)缩缩小百分比小百分比 (b)原原值值百分比百分比 (c)放大百分比放大百分比第18页 五、尺寸标注基本标准五、尺寸标注基本标准第19页尺寸标注四要素2、尺寸线3、起止符号4、尺寸数字尺寸组成尺寸组成：1、尺寸界限尺寸数字尺寸界限第20页尺寸界限：细实线绘制，引出端有2mm以上间隙，另一端超出尺寸线约23mm。尺寸界线第21页尺寸线：用细实线绘制尺寸线尺寸线第22页 起止符号：中粗线绘制斜短线，其倾斜方向应与尺寸界限成顺时针45角，长度宜为23mm。起止符号第23页尺寸数字：图上标注尺寸数字，表示物体真实大小，与画图用百分比无关。尺寸单位，对于线性尺寸除标高及总平面图以米为单位外，其余均为毫米，而且在数字后面不写出来。尺寸数字字头方向为读数方向注意尺寸数字注写位置写尺寸数字处与其它图线断开第24页第第 二二 节节绘绘 图图 工工 具具 和和 仪仪器器介介绍绍 第25页1.1.图板图板 绘图时用胶带纸将图纸固定在图板适当位置绘图时用胶带纸将图纸固定在图板适当位置第26页2.2.丁字尺丁字尺丁字尺由尺头和尺身组成。尺头较短固定在尺身左端，其内侧边与丁字尺由尺头和尺身组成。尺头较短固定在尺身左端，其内侧边与尺身上方工作边垂直。沿尺身工作边可画出水平线。还可与三角板配尺身上方工作边垂直。沿尺身工作边可画出水平线。还可与三角板配合使用。合使用。3.3.三角板三角板 三角板由一块三角板由一块4545等腰直角三角形和一块等腰直角三角形和一块3030 、60 60直角三角形组直角三角形组成。可画出任意斜线水平线和垂直线。成。可画出任意斜线水平线和垂直线。第27页4.4.铅笔铅笔绘图铅笔铅芯有软硬之分，软（绘图铅笔铅芯有软硬之分，软（B B）、硬（）、硬（H H）、中性（）、中性（HBHB）三种。）三种。用HB或B画粗实线，铅芯较短，削磨成四棱柱形。用2H画细实线，用H写字画箭头，应削成较长铅芯，且磨成锥状。5.5.分规、圆规分规、圆规分规用来量取线段、等分线段和截取尺寸等。分规用来量取线段、等分线段和截取尺寸等。第28页量取线段等分线段截取尺寸圆规用于画圆弧和圆，它固定腿上装有钢针，钢针两端形状不一圆规用于画圆弧和圆，它固定腿上装有钢针，钢针两端形状不一样，带有台阶一端用于画圆弧和圆，将针尖全部扎入图板，台阶接触样，带有台阶一端用于画圆弧和圆，将针尖全部扎入图板，台阶接触纸面。含有肘关节腿用来插铅笔。纸面。含有肘关节腿用来插铅笔。画圆画大圆第29页6.6.曲曲线线板及使用板及使用第30页第第 三三 节节几几 何何 作作 图图第31页1.1.等分已知线段等分已知线段AB例：三等分已知线段例：三等分已知线段ABAB。C123过端点A作任一直线AC用分规以任意长度在AC上截 取三等分得1、2、3点 连接3B 过1、2点作3B平行线交AB于 1、2 即得三等分点122.2.等分圆周作多边形等分圆周作多边形(1)(1)三等分圆周和作正三角形三等分圆周和作正三角形ABC丁字尺丁字尺第32页(2)六等分圆周和作正六边形六等分圆周和作正六边形第33页(3)五等分圆周和作正五边形五等分圆周和作正五边形第34页(4)(4)任意等分圆周和作正任意等分圆周和作正n n边形（如正七边形）边形（如正七边形）第35页3.3.圆弧连接圆弧连接圆弧连接基本作图原理：圆弧连接基本作图原理：与已知直线相切圆弧（半径为与已知直线相切圆弧（半径为R R）圆心轨迹是一条直线，该直线与已知直线）圆心轨迹是一条直线，该直线与已知直线平行，且距离为平行，且距离为R R。从求出圆心向已知直线作垂直线，垂足就是切点。从求出圆心向已知直线作垂直线，垂足就是切点K K。RR圆心轨迹已知直线K与已知圆弧（与已知圆弧（O O1 1为圆心，为圆心，R R1 1为半径）相切圆弧（为半径）相切圆弧（R R为半径）圆心轨迹为已知圆弧为半径）圆心轨迹为已知圆弧同心圆，该圆半径同心圆，该圆半径R Rx x，要依据相切情况而定，当两圆外切时，要依据相切情况而定，当两圆外切时，R Rx x=R=R1 1+R+R。当两圆内切时，当两圆内切时，R Rx x=|R=|R1 1-R|-R|。其切点。其切点K K在两圆连心线与圆弧交点处。在两圆连心线与圆弧交点处。RR1R+R1已知圆弧圆心轨迹KR1RR1-RK已知已知圆弧圆弧圆心圆心轨迹轨迹外切内切第36页(1)两直线间圆弧连接两直线间圆弧连接已知相交两直线已知相交两直线AB CD和半径和半径R(用用 圆圆 弧弧 连连 接接 锐锐 角角 或或 钝钝 角）角）作与已知两边分别相距为作与已知两边分别相距为 R 平行线，交点即为连接弧圆心；平行线，交点即为连接弧圆心；第37页过过 O 点分别向已知角两边作垂线，垂足点分别向已知角两边作垂线，垂足 T1，T2 即为切点；即为切点；以以 O 为圆心，为圆心，R 为半径在两切点为半径在两切点 T1，T2 之间画连接圆弧，之间画连接圆弧，即即 为所求。为所求。第38页(2)圆弧与相交二直线连接圆弧与相交二直线连接 第39页(3)直线和圆弧间圆弧连接直线和圆弧间圆弧连接 第40页(4)作圆弧与两已知圆弧内切连接作圆弧与两已知圆弧内切连接第41页(5)作圆弧与两已知圆弧外切连接作圆弧与两已知圆弧外切连接第42页(6)作圆弧与一已知圆弧外切与另一已知圆弧内切连接作圆弧与一已知圆弧外切与另一已知圆弧内切连接 第43页4.椭圆画法椭圆画法(1)同心圆法画法同心圆法画法第44页(2)四心圆弧法近似椭圆四心圆弧法近似椭圆第45页 5.平面图形分析和画法平面图形分析和画法 (1)(1)平面图形尺寸分析平面图形尺寸分析 定形尺寸定形尺寸 如15、R12、R15、20 定位尺寸定位尺寸 如8、75等均为定位尺寸8157530205R15R12R10R50第46页(2)(2)平面图形线段分析平面图形线段分析 已知弧已知弧 8157530205R15R10 中间弧中间弧R50连接圆弧连接圆弧R12第47页(3)平面图形作图步骤平面图形作图步骤画作图基准画已知线段T1O2R4050画中间线段T2O1画连接线段R27R62O3O4第48页(4)平面图形尺寸标注平面图形尺寸标注 确定尺寸基准：在水平方向和铅垂方向各确定尺寸基准：在水平方向和铅垂方向各 选一条直线作为尺寸基准。选一条直线作为尺寸基准。确定图形中各线段性质，确定出已知线确定图形中各线段性质，确定出已知线 段、中间线段和连接线段。段、中间线段和连接线段。按确定已知线段、中间线段和连接线段按确定已知线段、中间线段和连接线段 次序逐一标注出各线段定形和定位尺寸。次序逐一标注出各线段定形和定位尺寸。第49页小小 结结1 1了解国家标准相关要求。了解国家标准相关要求。2 2掌握绘图工具使用方法。掌握绘图工具使用方法。3 3掌握掌握等分圆、正多边形、椭圆作图方法。等分圆、正多边形、椭圆作图方法。4 4掌握掌握圆弧连接作图圆弧连接作图方法方法，正确标注平面，正确标注平面 图形尺寸。图形尺寸。第50页
