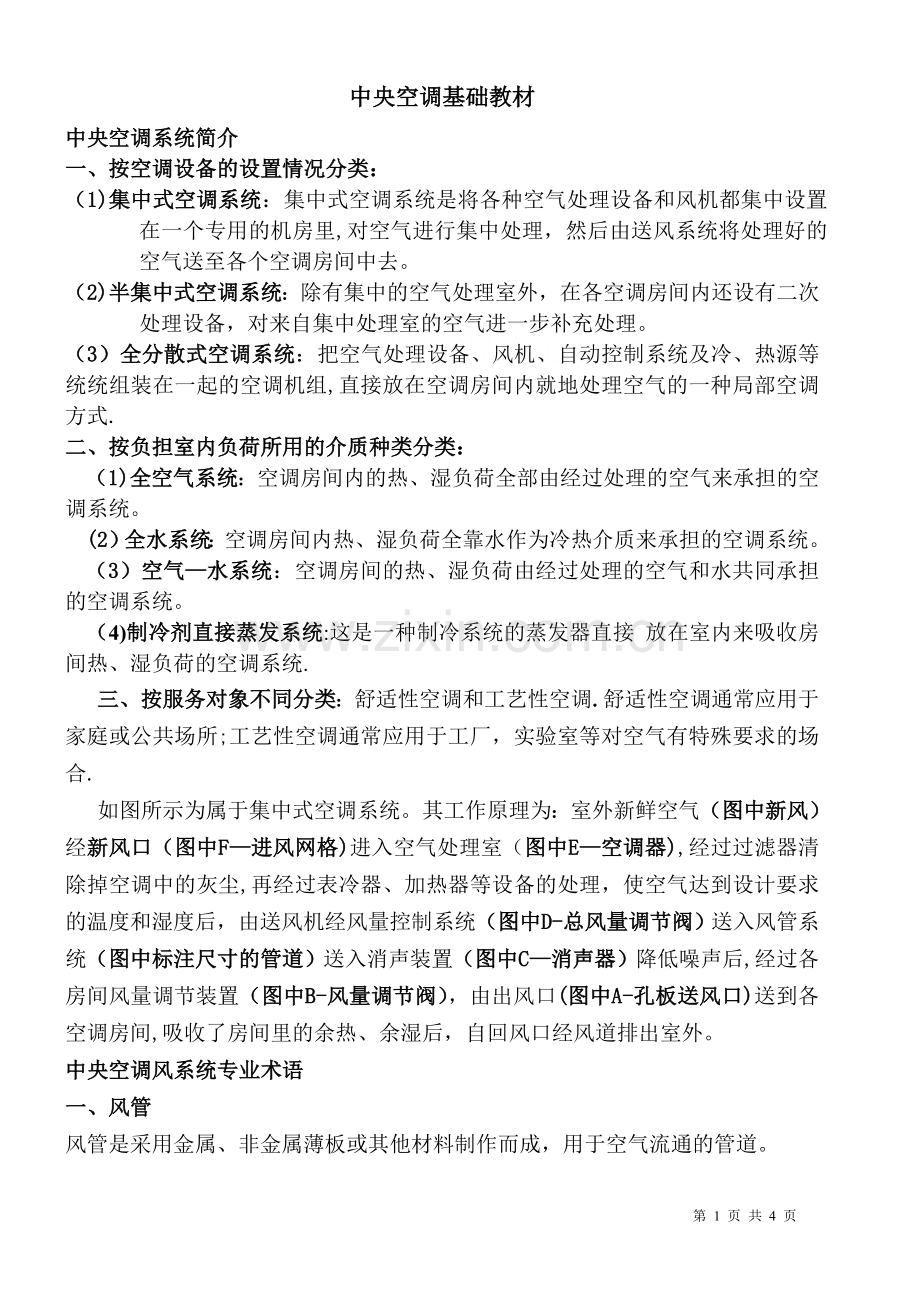

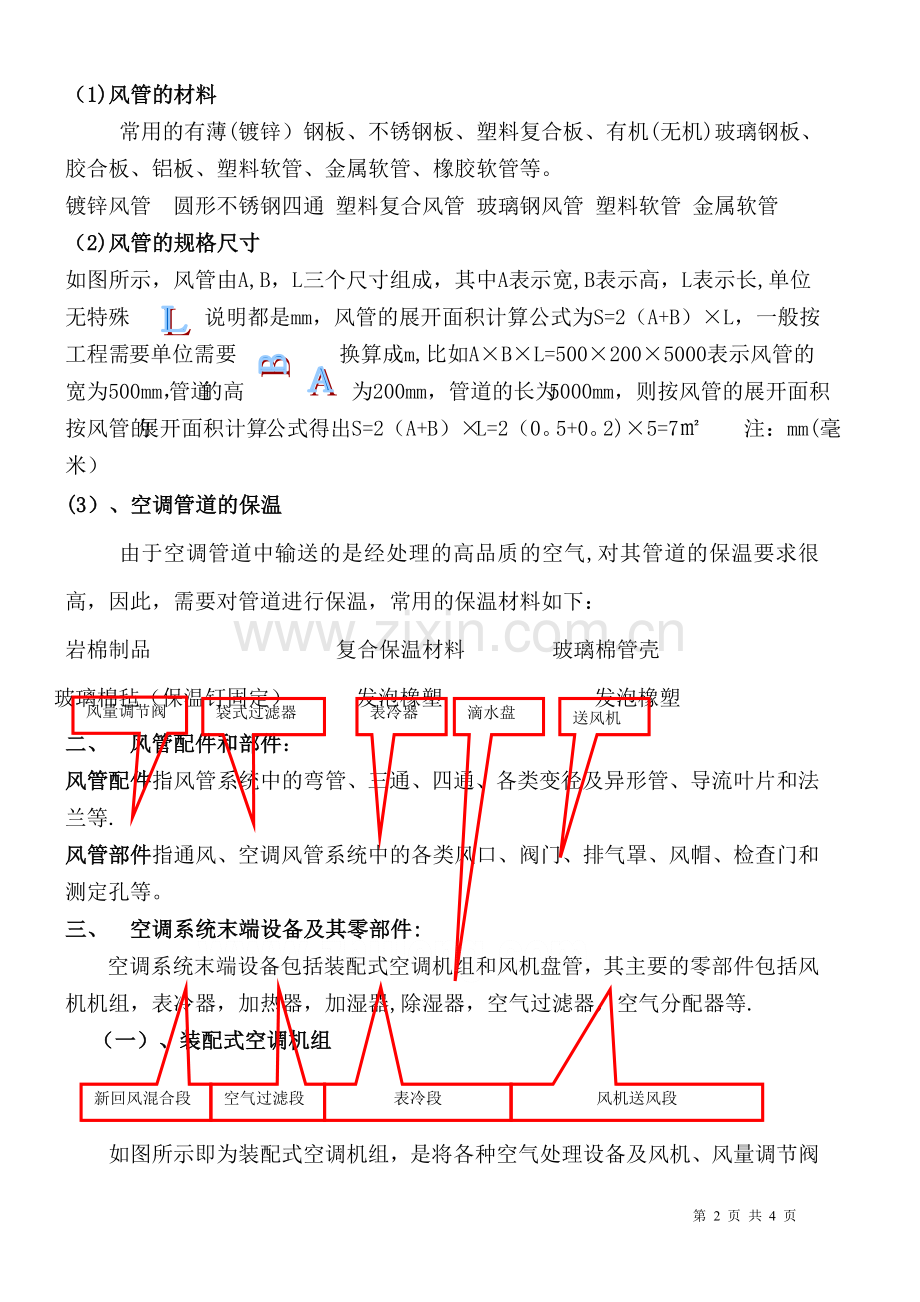

中央空调基础教材中央空调系统简介一、按空调设备的设置情况分类：（1)集中式空调系统：集中式空调系统是将各种空气处理设备和风机都集中设置在一个专用的机房里,对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。（2)半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。（3）全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组,直接放在空调房间内就地处理空气的一种局部空调方式.二、按负担室内负荷所用的介质种类分类：（1)全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。(2）全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。（3）空气水系统：空调房间的热、湿负荷由经过处理的空气和水共同承担的空调系统。（4)制冷剂直接蒸发系统:这是一种制冷系统的蒸发器直接 放在室内来吸收房间热、湿负荷的空调系统.三、按服务对象不同分类：舒适性空调和工艺性空调.舒适性空调通常应用于家庭或公共场所;工艺性空调通常应用于工厂，实验室等对空气有特殊要求的场合.如图所示为属于集中式空调系统。其工作原理为：室外新鲜空气（图中新风）经新风口（图中F进风网格)进入空气处理室（图中E空调器),经过过滤器清除掉空调中的灰尘,再经过表冷器、加热器等设备的处理，使空气达到设计要求的温度和湿度后，由送风机经风量控制系统（图中D-总风量调节阀）送入风管系统（图中标注尺寸的管道）送入消声装置（图中C消声器）降低噪声后,经过各房间风量调节装置（图中B-风量调节阀），由出风口(图中A-孔板送风口)送到各空调房间,吸收了房间里的余热、余湿后，自回风口经风道排出室外。中央空调风系统专业术语一、风管风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。（1)风管的材料常用的有薄(镀锌）钢板、不锈钢板、塑料复合板、有机(无机)玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。镀锌风管 圆形不锈钢四通 塑料复合风管 玻璃钢风管 塑料软管 金属软管（2)风管的规格尺寸如图所示，风管由A,B，L三个尺寸组成，其中A表示宽,B表示高，L表示长,单位无特殊说明都是mm，风管的展开面积计算公式为S=2（A+B）L，一般按工程需要单位需要换算成m,比如ABL=5002005000表示风管的宽为500mm，管道的高为200mm，管道的长为5000mm，则按风管的展开面积按风管的展开面积计算公式得出S=2（A+B）L=2（0。5+0。2)5=7 注：mm(毫米）(3）、空调管道的保温由于空调管道中输送的是经处理的高品质的空气,对其管道的保温要求很高，因此，需要对管道进行保温，常用的保温材料如下：岩棉制品 复合保温材料 玻璃棉管壳玻璃棉毡（保温钉固定） 发泡橡塑 发泡橡塑二、 风管配件和部件：风管配件指风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等.风管部件指通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。三、 空调系统末端设备及其零部件:空调系统末端设备包括装配式空调机组和风机盘管，其主要的零部件包括风机机组，表冷器，加热器，加湿器,除湿器，空气过滤器，空气分配器等.（一）、装配式空调机组袋式过滤器表冷器送风机滴水盘新回风混合段空气过滤段表冷段风机送风段风量调节阀如图所示即为装配式空调机组，是将各种空气处理设备及风机、风量调节阀等制成带箱体的单元体，这些单元体可根据工程需要由设计人员进行组合，成为一组能实现各种空气处理要求的装配式空调机。装配式空调机组有卧式的、立式的、角度式以及叠置式的多种结构形式.选用装配式空调机组时，应根据空调系统所需总风量和系统总冷负荷以及空调机房面积大小选配合适型号和结构的空调机组。卧式空调机组立式空调机组吊顶式空调机组(二)风机盘管:（1）半集中式空调系统的概念半集中式空调系统除了有集中的空气处理室外,还在空调房间内设有二次空气处理设备。这种对空气的集中处理和局部处理相结合的空调方式，克服了集中式空调系统空气处理量大，设备、风道断面积大等缺点,同时具有局部式空调系统便于独立调节的优点。半集中式空调系统因二次空气处理设备种类不同而分为风机盘管空调系统和诱导器系统。其中新风加风机盘管系统为最长用的半集中式空调系统。如图经处理的新风通过新风送风管送到房间，室内的风同过回风口与送入的新风混合再经过风机盘管处理,达到要求后再送入房间,这样不断的循环,达到房间的使用要求.（2）风机盘管：风机盘管空调系统由风机盘管、新风机组、送风管道以及控制阀门等组成。其中风机盘管、新风机组常称为末端设备，他们共同构成半集中式空调系统风机蜗壳后面板顶板滴水盘别把我堵住了！电机表冷器在里面1、风机盘管的种类: 1。 卧式风机盘管暗装明装 2。 立式风机盘管 暗装 明装3。 卡式风机盘管 4. 高静压风机盘管,外形同卧式风机盘管。 2、风机盘管的零部件：风机盘管电机 风机盘管表冷器 风机盘管叶轮蜗壳 风机盘管滴水盘（三)空调末端设备的零部件 1、风机机组2、表冷器4、 加热除湿器5、 加湿器6、空气过滤器 空气过滤器按过滤灰尘微粒的大小可分为粗效过滤器，中效过滤器，亚高效过滤器，高效过滤器。按外形特征可分为板式过滤器,袋式过滤器，卷轴式过滤器。 亚高效过滤器 7空气分配器：包括各种形式的风阀及送、回风口中央空调水系统简介1、中央空调水系统工作原理:空调水系统可分为开式系统和闭式系统两种形式，如图所示；开式系统的末端水管是与大气相通的（左侧)，而闭式系统的管路并不与大气相通（右侧）。通常的水系统循环包括冷冻水系统循环和冷却水系统循环。(1）冷冻水系统循环：对于采用压缩式冷水机组和换热器的系统，冷（热）水可不作水质处理,因为一般无结垢可能，即使有少量结垢对防止电化学蚀应一定的保护作用； 对于采用溴化锂吸收式冷温水机组的系统，按照生产厂家的要求，宜采用软化水,有的工程设置钠离子交换器，也有设置电子水处理设备的。(2)冷却水系统循环：空调冷却水系统是指由冷水机组的冷凝器、冷却塔、冷却水箱和冷却水循环泵等组成的循环冷却水系统。消声器出风口送风管道空调机组 第 4 页 共 4 页
