智能家居系统施工工程技术标准.doc

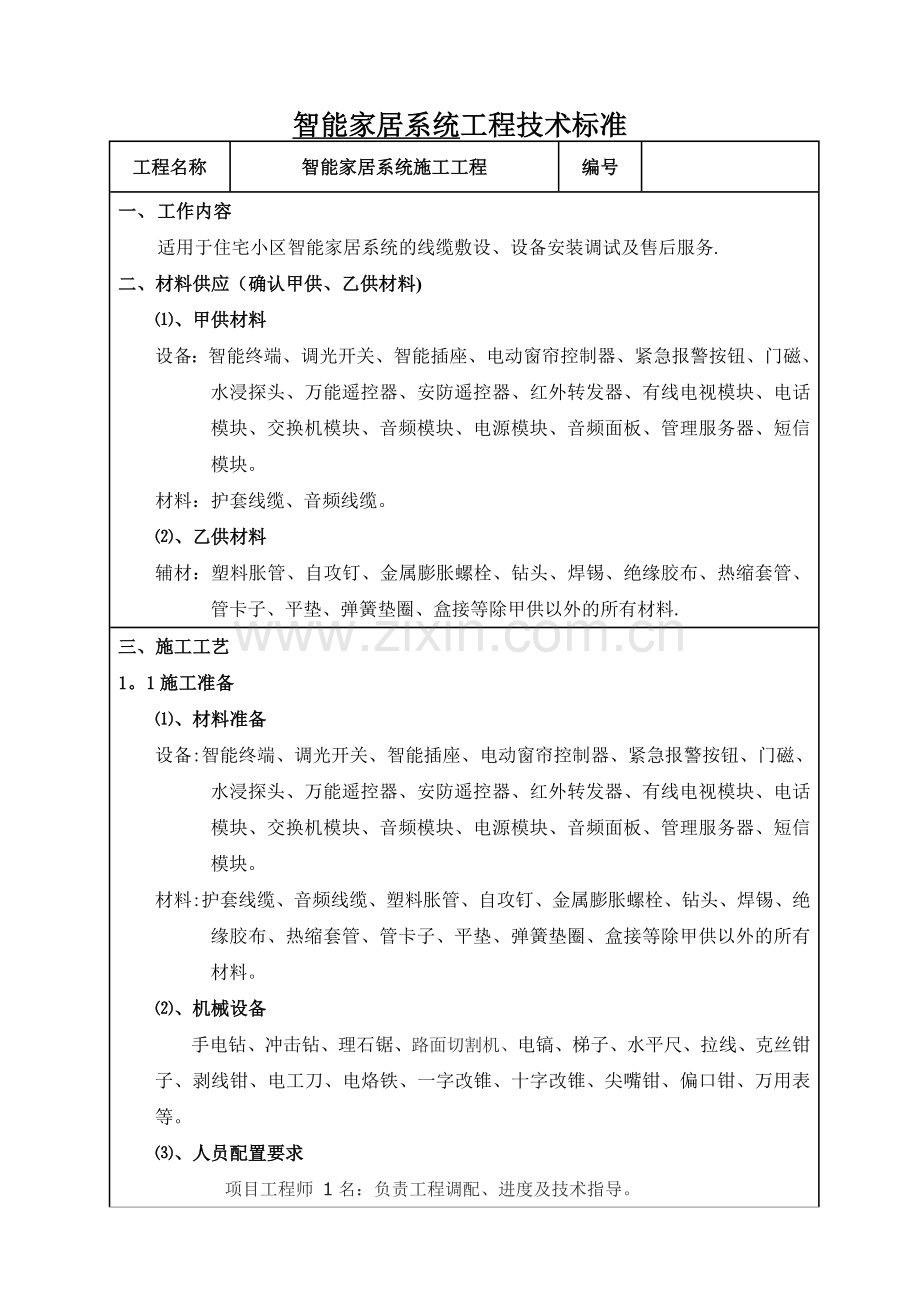

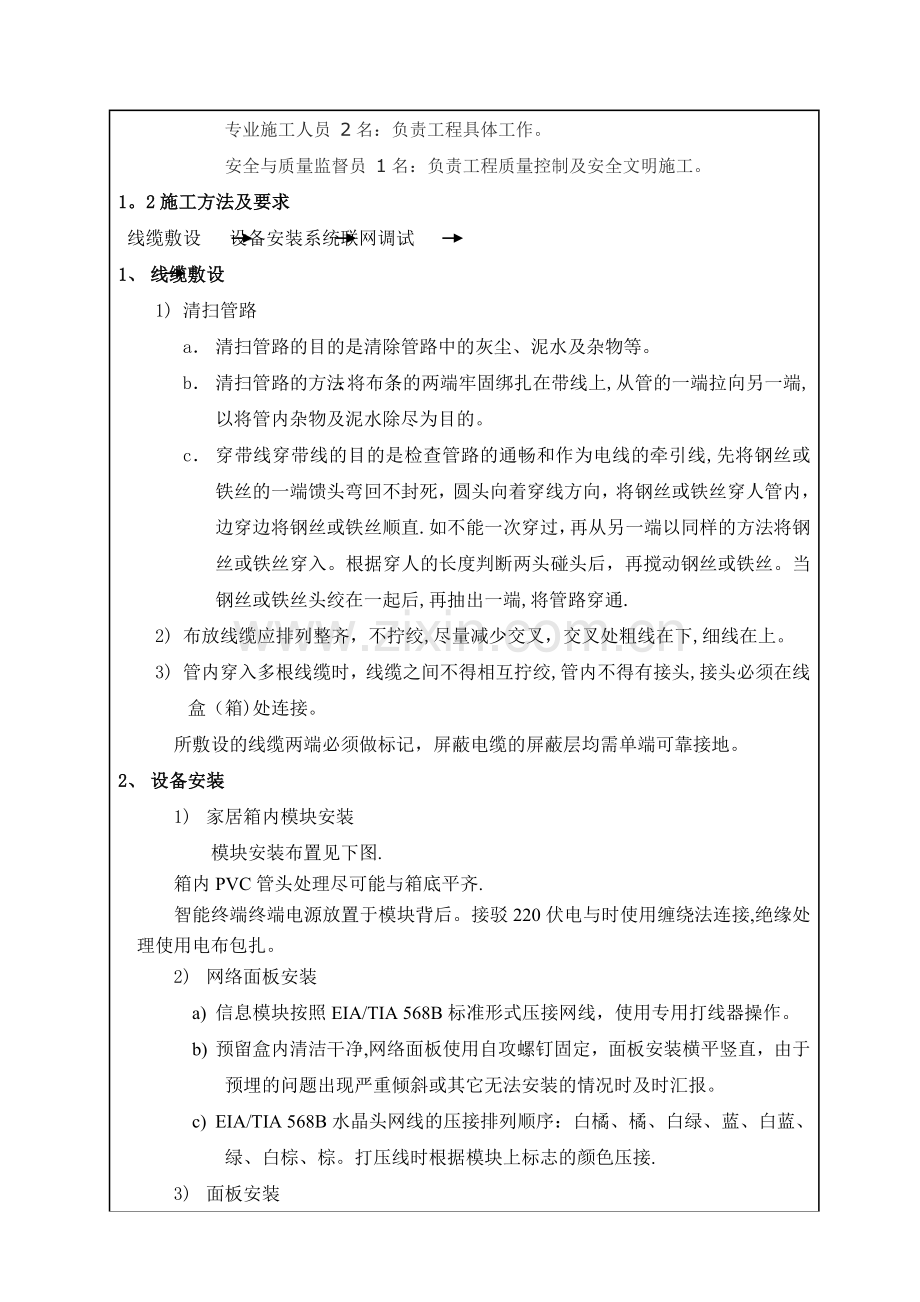

智能家居系统工程技术标准工程名称智能家居系统施工工程编号一、 工作内容适用于住宅小区智能家居系统的线缆敷设、设备安装调试及售后服务.二、材料供应（确认甲供、乙供材料)、甲供材料设备：智能终端、调光开关、智能插座、电动窗帘控制器、紧急报警按钮、门磁、水浸探头、万能遥控器、安防遥控器、红外转发器、有线电视模块、电话模块、交换机模块、音频模块、电源模块、音频面板、管理服务器、短信模块。材料：护套线缆、音频线缆。、乙供材料辅材：塑料胀管、自攻钉、金属膨胀螺栓、钻头、焊锡、绝缘胶布、热缩套管、管卡子、平垫、弹簧垫圈、盒接等除甲供以外的所有材料.三、施工工艺1。1施工准备、材料准备设备:智能终端、调光开关、智能插座、电动窗帘控制器、紧急报警按钮、门磁、水浸探头、万能遥控器、安防遥控器、红外转发器、有线电视模块、电话模块、交换机模块、音频模块、电源模块、音频面板、管理服务器、短信模块。材料:护套线缆、音频线缆、塑料胀管、自攻钉、金属膨胀螺栓、钻头、焊锡、绝缘胶布、热缩套管、管卡子、平垫、弹簧垫圈、盒接等除甲供以外的所有材料。、机械设备手电钻、冲击钻、理石锯、路面切割机、电镐、梯子、水平尺、拉线、克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳、万用表等。、人员配置要求项目工程师 1名：负责工程调配、进度及技术指导。专业施工人员 2名：负责工程具体工作。安全与质量监督员 1名：负责工程质量控制及安全文明施工。1。2施工方法及要求线缆敷设 设备安装系统联网调试 1、 线缆敷设 1) 清扫管路a 清扫管路的目的是清除管路中的灰尘、泥水及杂物等。b 清扫管路的方法：将布条的两端牢固绑扎在带线上,从管的一端拉向另一端,以将管内杂物及泥水除尽为目的。c 穿带线穿带线的目的是检查管路的通畅和作为电线的牵引线,先将钢丝或铁丝的一端馈头弯回不封死，圆头向着穿线方向，将钢丝或铁丝穿人管内，边穿边将钢丝或铁丝顺直.如不能一次穿过，再从另一端以同样的方法将钢丝或铁丝穿入。根据穿人的长度判断两头碰头后，再搅动钢丝或铁丝。当钢丝或铁丝头绞在一起后,再抽出一端,将管路穿通.2) 布放线缆应排列整齐，不拧绞,尽量减少交叉，交叉处粗线在下,细线在上。 3) 管内穿入多根线缆时，线缆之间不得相互拧绞,管内不得有接头,接头必须在线盒（箱)处连接。 所敷设的线缆两端必须做标记，屏蔽电缆的屏蔽层均需单端可靠接地。2、 设备安装1) 家居箱内模块安装模块安装布置见下图.箱内PVC管头处理尽可能与箱底平齐.智能终端终端电源放置于模块背后。接驳220伏电与时使用缠绕法连接,绝缘处理使用电布包扎。2) 网络面板安装a) 信息模块按照EIA/TIA 568B标准形式压接网线，使用专用打线器操作。b) 预留盒内清洁干净,网络面板使用自攻螺钉固定，面板安装横平竖直，由于预埋的问题出现严重倾斜或其它无法安装的情况时及时汇报。c) EIA/TIA 568B水晶头网线的压接排列顺序：白橘、橘、白绿、蓝、白蓝、绿、白棕、棕。打压线时根据模块上标志的颜色压接.3) 面板安装a) 音频面板、水浸、紧急按钮按图纸预留位置安装.水浸探头点位使用方形86盒盖封闭。b) 每个分机背板固定点为4个特殊情况不少于3个.背板上须钻固定眼时，固定眼的大小为3.54.4) 幕帘探头安装a) 使用M3。5的电钻钻头开固定眼,使用4X20圆头自攻钉固定。b) 固定板为横向安装。探头固定板的中心点距离墙面出线位置为100；距离窗框为50。c) 探头线保护层自出墙位置剥离预留长度为:200.3、 系统联网调试1) 设备接线前，将已布放的线缆再次进行对地与线间绝缘摇测. 2) 机房设备采用专用导线将各设备进行连接,各支路导线线头压接好，设备及屏蔽线应压接好保护地线。接地电阻采用联合接地，接地电阻值不应大于1。 3) 接线时应严格按照设备接线图接线，接完再进行校对,直至确认无误。 4) 按照设计图纸及产品说明书连接系统智能终端、管理主机、电源等设备。 5) 按照系统软件说明书的操作步骤对系统软件的各项功能进行测试。四、检验标准按照国家标准智能建筑工程质量验收规范GB 503392003的规定对智能家居系统进行检验.五、工程开始条件1) 设计文件和施工图纸齐全。2) 施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准及验收标准。3) 设备、器材、辅材、工具、机械以及通讯联络工具等应满足连续施工和阶段施工的要求.4) 设备安装时室内土建工程应内装修完毕，门、窗、门锁装配齐全完整并有专人看管。六、工程结束条件达到工程设计要求，项目部自检合格。报监理或建设单位验收合格。七、过程检查1) 按施工图设计文件要求，用现场实地目测、钢尺等检查设备的安装位置、安装方式。2) 用焊油焊接时，非焊接处被污染.焊接后应及时用棉丝(布条)擦去焊油。 3) 由于屏蔽线或设备未接地,会造成干扰。应按要求将屏蔽线和设备的地线压接好。 4) 智能终端网络水晶头压接不牢固,造成无信号（声音、图像、报警信号）或信号质量不合要求，应及时进行复查调试,并更换不适合的设备。 5) 安装智能终端、调光开关、智能插座等室内设备时应注意保持墙面整洁. 6) 机房内应采取防尘、防潮、防污染及防水措施.为了防止损坏设备和丢失零部件,应及时关好门窗，门上锁并派专人负责. 7) 箱体开孔合适，切口整齐，位置正确，固定可靠，管进入箱体顺直，回路数量及管与箱体连接位置及方法均正确；暗式配电箱四周无空隙，箱面板四周边缘应紧贴建筑物表面；箱内部件齐全；箱体油漆完整。8) 导线在箱内余量适当，接线位置正确，连接牢固紧密,不伤芯线。压板连接时压紧无松动;9) 智能家居箱内模块安装两头平齐,专用固定螺丝齐全.智能终端电源直流输出端接线处需焊接.10) 各类面板应紧贴墙面、构筑物的表面,且平直整齐，面板固定时若与墙面有缝隙的,在保证面板高度满足规范要求的前提下，尽可能调整安装效果，使其缝隙越小越好。11) 86盒内清洁，面板表面干净无划伤.八、材料质量标准护套线材全部为铜芯线缆,线缆上要有清晰的长度计量标识,所有线缆要有检测报告。护套线缆按电线电缆燃烧试验方法GB 12666 90标准及电工软铜绞线GB/T 12970.22009的标准进行检测。额定电压450750V及以下聚氯乙烯绝缘电缆需”CCC认证标志.设备材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等.并经国家 3C 认证，具有 3C 认证标识。如果是进口产品，则需提供进口商品商检证明。设备安装前应根据使用说明书进行全部检查，方可安装。
