资源描述

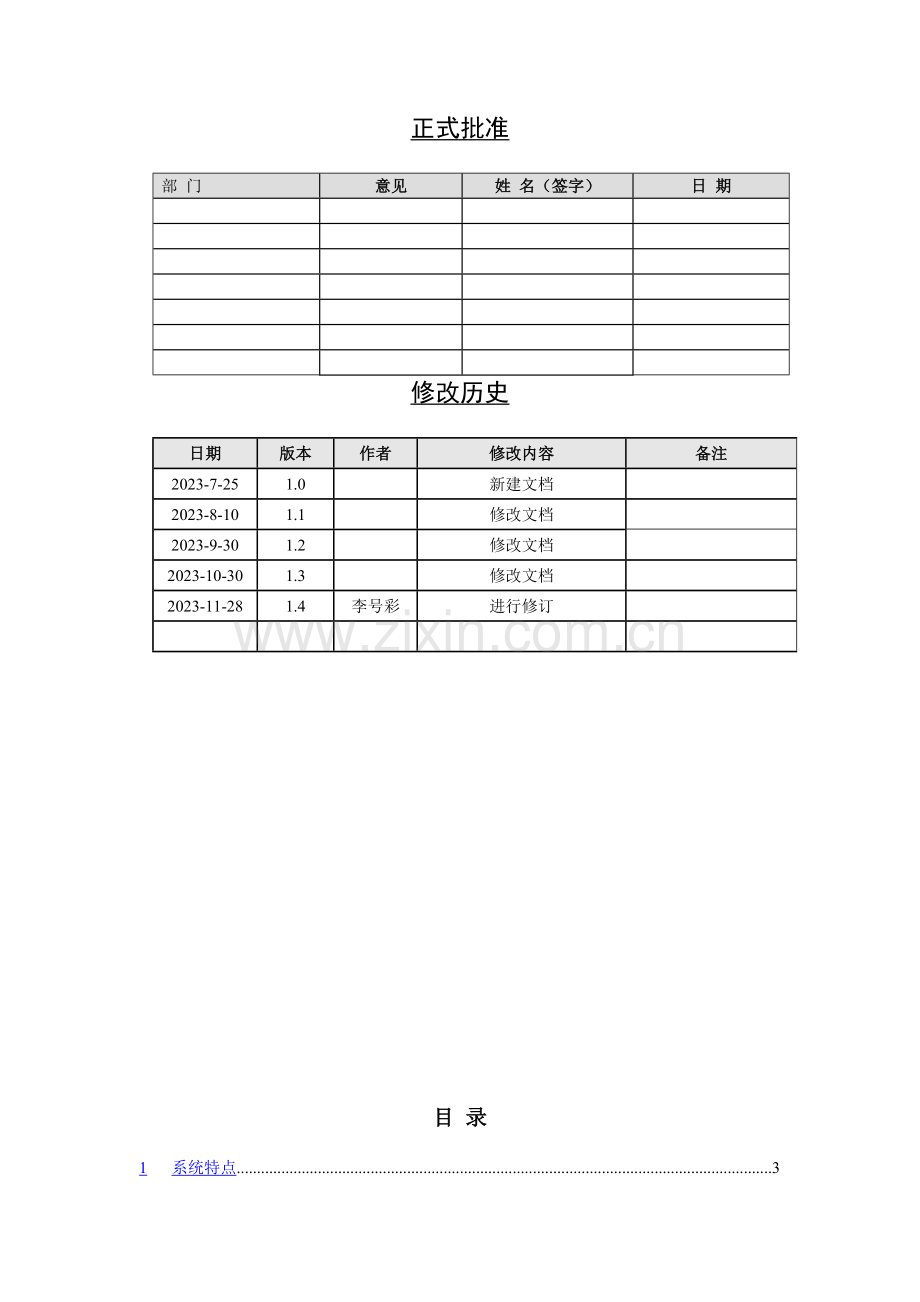

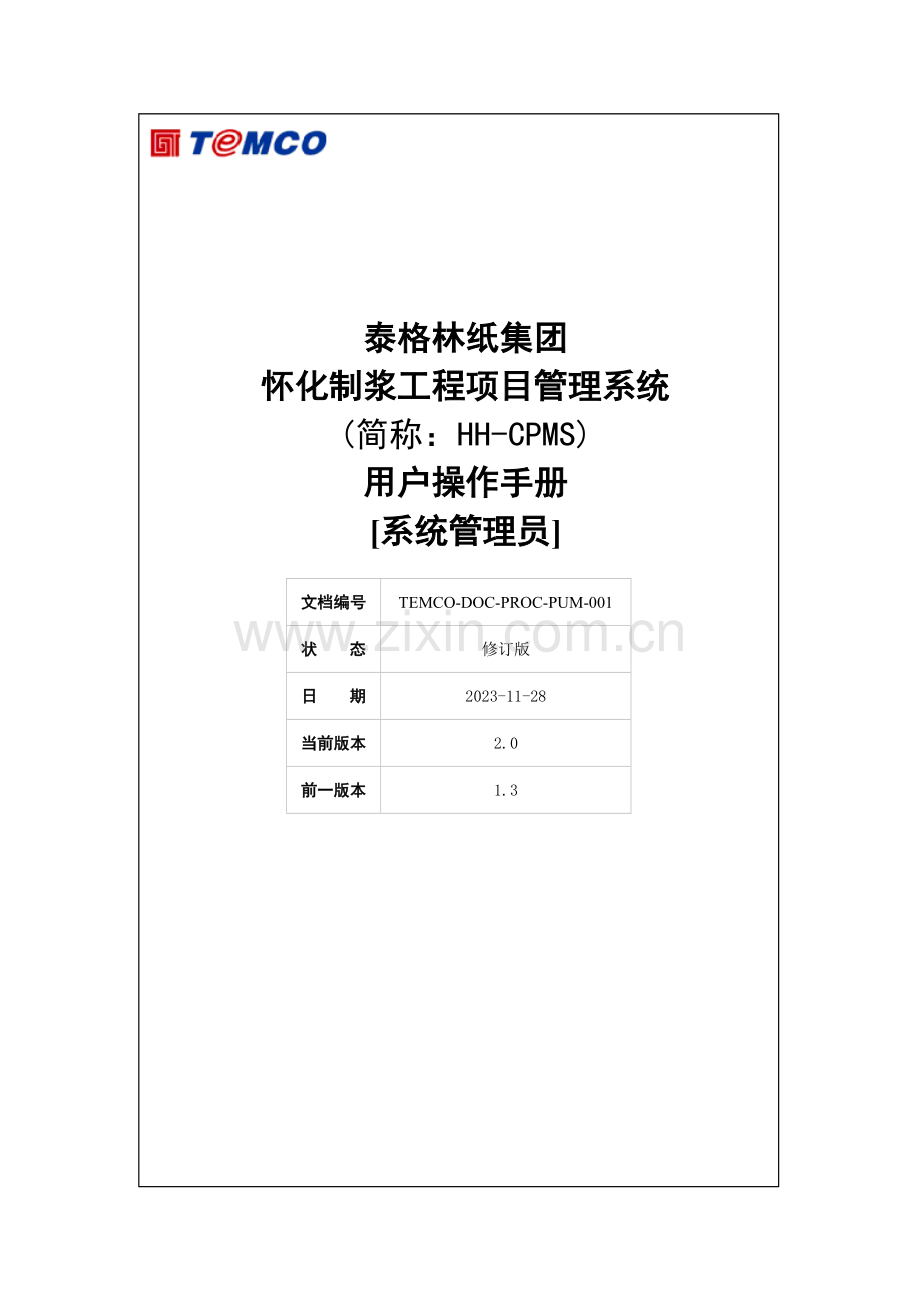

1、泰格林纸集团怀化制浆工程项目管理系统(简称:HH-CPMS)用户操作手册系统管理员文档编号TEMCO-DOC-PROC-PUM-001状 态修订版日 期2023-11-28当前版本2.0前一版本1.3深圳市天工远科信息技术有限公司正式批准部 门意见姓 名(签字)日 期修改历史日期版本作者修改内容备注2023-7-251.0新建文档2023-8-101.1修改文档2023-9-301.2修改文档2023-10-301.3修改文档2023-11-281.4李号彩进行修订目 录1系统特点31.1系统简介31.2系统功能结构31.3界面布局说明41.4系统特色描述62通用操作72.1通用控件说明72.

2、2通用功能操作82.2.1通用按钮82.2.2日期选择92.3通用页面说明92.3.1树型编辑页面92.3.2树型选择页面122.3.3列表选择页面133系统管理员操作说明153.1系统安装153.1.1系统环境153.1.2系统软件安装153.1.3应用软件安装163.2系统支撑173.2.1组织结构维护173.2.2管理人员维护183.2.3系统用户管理193.2.4部门业务管理193.2.5系统角色维护203.2.6角色授权管理213.2.7管理流程定义233.3系统维护253.3.1系统备份253.3.2运营环境维护253.3.3安全防范措施263.3.4系统维护建议283.3.5平常

3、运营记录301 系统特点1.1 系统简介本软件产品的名称是:湖南泰格林纸集团怀化制浆工程项目管理系统(简称:HH-CPMS)。该软件项目客户为湖南泰格林纸集团,管理对象为泰格林纸集团怀化四十万吨制浆项目及其它相关的项目。项目管理系统的范围与外部解决流程是项目生命周期在信息管理中的逻辑展开,而其内部结构与解决流程是项目管理职能在信息解决过程中的客观反映。怀化项目指挥部(怀化项目公司)在项目建设期间,是属于典型的总指挥长负责制的项目型组织,该项目公司的工作都是以项目为中心来展开,按照项目管理业务及业务流程的特性,公司设立了负责工程管理工作的工程管理部(下属7个项目分部);负责资金与支付控制的财务部

4、;负责工程设备和材料采购、仓储、供应的设备材料部;负责前期工作、设计、技术资料、生产筹备和人员培训的生产技术部;负责投资控制、人力资源、劳资、工作绩效考核、平常办公事务的综合管理部等五个部门。 1.2 系统功能结构本系统解决怀化制浆工程项目的相关业务数据、根据对业务的分析和用户的需求,我们对系统划分为以下17个功能模块: 投资计划管理; 进度计划管理; 质量安全管理; 前期工作管理; 项目设计管理 项目施工管理; 项目收尾管理; 生产筹备管理 协议管理 项目财务管理 进口设备管理 国内设备管理 工程材料管理 低值易耗品管理 基础数据管理 档案资料管理1.3 界面布局说明本系统是采用基于web页

5、面的操作窗口,用户登陆后所见主界面如下图: 页面上方为菜单按钮,通过点击进入各个业务页面,系统菜单是完全基于WINDOWS风格的多级弹出式菜单,第一级菜单的响应事件是通过点击进行响应的,而第二级与以后的非叶子菜单(即菜单项)是通过鼠标移到其区域响应弹出下一级菜单条,对于功能菜单依靠点击菜单响应功能操作。另一方面是FLASH和提醒区域,其中当前具体日期和时间、以及当前用户所属部门、当前项目名称。下面便是工作区页面,具体又分为上下两大快,上部分涉及三个按钮切换区域:“我的平常管理”、“我的项目管理”、“项目管理资料”,其中“我的项目管理”截图如下所示:项目管理资料截图如下所属:页面下方的下部分为项

6、目动态监控,它又涉及五个按钮切换区域:“饼状图”、“仪表盘”、“柱状图”、“工程简报”、“项目动态”。1.4 系统特色描述1. 业务特点: 怀化项目指挥部(怀化项目建设指挥部)在项目建设期间,是属于典型的总指挥长负责制的项目型组织,它是一个多目的控制的管理; 该项目公司的工作都是以项目为中心来展开,按照项目管理业务及业务流程的特性,公司设立了负责工程管理工作的工程管理部(下属7个项目分部);负责资金与支付控制的财务部;负责工程设备和材料采购、仓储、供应的设备材料部;负责前期工作、设计、技术资料、生产筹备和人员培训的生产技术部;负责投资控制、人力资源、劳资、工作绩效考核、平常办公事务的综合管理部

7、等五个部门。2. 系统特点: 客户端免维护、免安装:本系统基于B/S体系结构,客户端只须IE支持; 支持移动办公、团队协同工作; 基于简朴工作流的业务流程。 功能、数据分级管理:系统可以对功能进行个性化定制,对数据进行分级管理;n2 通用操作2.1 通用控件说明一、 第二代Web数据表控件 客户端排序操作。点击某列能安装升序(降序)进行数据排序,并出现升降序的黑色上下三角形;支持一次选择多列进行相关排序。 客户端过滤操作。点击某列的漏斗形状图形,能出现下拉列表,从下拉列表中选择某个值,即可按照这个值进行过滤,漏斗形状变为白色背景,假如要选择多列过滤,继续选择其他列进行操作即可。 列宽任意拖动操

8、作。在列头点击后拖动即可把某列数据宽度加宽。二、 甘特图控件 从Project的XML文献导入进度计划。 本系统编辑进度计划。 本系统进度计划甘特图、资源直方图等视图展示。 本系统的进度计划导出Project文献进行传送。三、 仪表盘图形控件 仪表盘比例指示。 仪表盘直观对比。四、 数据图标控件 多维直方图。 圆环图。 饼图。2.2 通用功能操作此系统在设计与编码开发过程中,由于严格遵循了一系列编码规范和一系列统一界面规范,所以,在系统操作中,有很多统一的操作界面。这个系统在下面内容上有相同的操作:功能按钮(即指页面上的按钮控件,如新增记录、删除记录、查询等);年月日的选择;系统登录与重新登录

9、;更改密码等。2.2.1 通用按钮:导航功能:方便用户能对的回到上一页面。增长同级节点:表达增长树形结构(如:项目树)当前节点的同级节电。增长子节电:表达增长树形结构(如:项目树)当前节点的子级节电。删除:表达删除当前选中的记录,或者当前树的节电。所有选择:表达选择当前页面可视的所有记录。所有取消:表达取消所有选择的记录。新增:表达增长一条新记录。查找:根据用户选择的条件,重新过滤当前的列表内容选择日期按钮:进入日期选择页面,选择对的格式的日期。选择文献按钮:进入windows目录进行文献选择。保存按钮:保存当前记录。关闭按钮:关闭当前窗口。 导出当前页面的记录到excel。 按一固定条件进行

10、查询。 构造用户自己条件进行查询 清除上一次的查询条件。当前这项工作已完毕,把当前的任务提交给下一位解决。 规定先审核当前任务,然后再把当前的任务提交给下一位解决。把当前提交的任务退回到提交前,即上一步!规定先审批当前任务,然后再把当前任务提交出去。查看当前用户自己提交的进度计划。当前这项工作已完毕,把当前的任务改派给其别人当他去提交 当前工作完毕的状态或进度返回上一页面。2.2.2 日期选择在指定的数据上单击鼠标左键即可选择日期,假如要改变月份,请单击“”按钮、或者写有年月的按钮,例如:“2023年12月”。2.3 通用页面说明2.3.1 树型编辑页面一般出现在树形展示并且可以编辑的页面中,

11、可以增长新节点,编辑新节点,删除新节点,以及刷新整个树页面等,比较典型的就是我们系统中投资计划与控制模块中的项目分解结构页面:在这里,用户要千万注意:“只有你先用鼠标左键选种某一项之后,才干对的编辑该项,以及对的修改,删除,添加子项目等操作,牢记:鼠标右键虽然可以弹出菜单,但是不能选种该项”!列表页面:将数据信息以表格显示出来,该页面上涉及查找,添加新记录,删除选中记录按钮,以及途径导航如图: 添加新记录页面:添加一条记录。该页面上涉及保存,关闭窗口按钮。其中下拉菜单都是根据相应的对象取得的下拉项目,如专业,及只将数据来源显示出来,灰色的输入框是不可修改的,其是根据其所属的父级内容自动添加的,

12、其余相应的输入框输入数据不合法时,系统将给予提醒,直到符合条件后才干保存。 修改记录页面:对当前记录进行修改。该页面涉及保存,删除,关闭窗口按钮。其中下拉菜单都是根据相应的对象取得的下拉项目,如建设单位,及只将建设单位显示出来,灰色的输入框是不可修改的,其是根据其所属的父级内容自动添加的,其余相应的输入框输入数据不合法时,系统将给予提醒,直到符合条件后才干保存。2.3.2 树型选择页面树型选择页面:通过对选择项目名点击,弹出相应选择项所属信息进行操作,。如下图:另一种就是弹出树形选择列表的窗口,选择好,按拟定之后,该窗口将自动关闭。2.3.3 列表选择页面该页面涉及查找按钮。选择好选择项窗口将

13、自动关闭。对单选情况对多选情况3 系统管理员操作说明3.1 系统安装3.1.1 系统环境本系统是由,操作系统、数据库服务器、应用服务器、Web服务器、工作流引擎服务器、水晶报表打印控件、客户端IE6.0等组成;安装本系统可以按下面顺序进行安装。 硬件规定:服务器:建议使用两台服务器,一台专门作为数据库服务器;一台作为应用服务器、WEB服务器、工作流引擎服务器; 软件规定:操作系统建议使用Windows 2023 Server,假如作为临时试运营可以是Windows 2023 Professional,安装IIS服务。 客户端客户端规定升级到IE6.0以上版本、象素建议使用1024768,对IE

14、选项进行设立:工具Internet选项、选择“安全”TAB页,自定义安全级别,对ActiveX控件和插件都选择“启动”。3.1.2 系统软件安装 操作系统安装假如没有安装Windows 2023 Server/Professional,或者安装的是别的操作系统,规定对服务器安装或者升级Windows 2023 Server/Professional,安装完操作系统以后,规定安装操作系统的补丁程序、至少SP2以上。 IIS安装与配置假如Windows 2023操作系统没有安装IIS,规定安装IIS; .net运营环境安装使用.net的第五张安装盘进行安装。 Office2023安装假如没有安装O

15、FFICE2023,安装,假如安装的是低版本的OFFICE产品,对其进行升级解决。 数据库安装与配置在数据库服务器中安装Oracle92公司服务器版,配置数据库实例名称为hhzj1,字符集为简体中文,安装完毕后建立CPMS表空间,建立用户名为hh_cpms,密码为hh_cpms。在应用服务器中安装Oracle92客户端,安装完毕后,配置数据库连接为hhzj1,服务器地址为数据库服务器的IP地址,数据库实例为hhzj1;对:oracleora92目录对Aspnet用户授权。 安装文献服务器安装文献服务器,设立共享目录。在应用服务器上设立文献服务器的共享目录的映射盘。对映射目录进行授权。 客户端I

16、E安装或升级安装客户端IE,对不是IE6.0的规定升级,升级程序在机器上已有。3.1.3 应用软件安装拷贝应用程序到相应目录,例如D:HHCPMS。在IIS中发布该应用,设立应用名称为HH_CPMS。启动IIS服务,在默认Web站点下创建虚拟目录HH_CPMS,相应上面文献拷贝的HH_CPMS目录;点击属性对该虚拟目录进行配置。设立HHCPMS目录下面的PlanManageData目录为可读写。 需安装相关控件清单Oracle_net访问连接控件。基本WEB控件。甘特图控件。WebChart控件。第二代数据表控件。仪表盘图形监控。3.2 系统支撑系统支撑中心模块涉及:组织结构维护、管理人员维护

17、、系统用户管理、系统角色管理、系统功能浏览、角色授权管理、管理流程定义。3.2.1 组织结构维护对怀化项目建设指挥部、集团公司参与项目管理的部门、科室的组织结构进行维护。 3.2.2 管理人员维护对项目组织结构中的相关人员进行维护!3.2.3 系统用户管理对管理人员的登录信息进行维护!3.2.4 部门业务管理对各个部门,以及相关业务的关联进行管理关联业务页面:3.2.5 系统角色维护对项目组织结构中的各种角色进行维护!列表页面:角色用户关联页面:3.2.6 角色授权管理 对各种角色进行授权!业务角色关联页面: 系统功能浏览:浏览系统功能的授权情况,便于角色授权解决!3.2.7 管理流程定义 对

18、系统工作流程进行相关配置! 列表页面:配置修改页面:执行角色配置页面:3.3 系统维护3.3.1 系统备份如何备份数据库数据库的备份采用命令行的方式执行,在DOS命令行输入:exp hh_cpmshhzj1 进行数据备份操作。如何恢复数据库数据库的恢复同样采用命令行的方式进行,在DOS命令行输入:Imp hh_cpmshhzj1进行数据库恢复操作。如何备份系统对系统程序每次进行发布前,都要先在备份目录下面建立以日期为名的文献夹,把运营程序拷贝到该文献夹,再将需要发布的文献拷贝覆盖相关文献内容。3.3.2 运营环境维护数据库环境数据库连接的配置文献在各子系统web 应用的下都有个用于连接数据库的

19、配置文献Web.config,用记事本打开编辑),对此文献的格式说明如下:说明如下:第一行:key=DSN 这个是Oracle数据库的连接标记,不可以修改。第一行:value=server=hhzj1;Uid= hh_cpms;pwd= hh_cpms 表白的是数据库的驱动连接字符串,server的值代表本地的Oracle服务名,Uid代表登录的oracle用户账号,pwd值代表oracle用户密码。IIS和.Net FrameWork环境IIS 是一个Web 服务器,它被作成了一个Windows 下的服务,必须启动,各子系统才干正常运营。Net FrameWork 是一些类库文献,不需维护。

20、在安装FrameWork时必须选择安装2.0的版本。3.3.3 安全防范措施要使系统有一个安全可靠的运营环境,并能保证其数据的保密性、完整性、可使用性及可审计性等需要做诸多工作:1. 加强安全制度的建立和贯彻工作根据本单位的实际情况和所采用的技术条件,参照有关的法规、条例和其他单位的版本,制定出切实可行又比较全面的各类安全管理制度。重要有:操作安全管理制度、场地与实行安全管理制度、设备安全管理制度、操作系统和数据库安全管理制度、计算机网络安全管理制度、软件安全管理制度、密钥安全管理制度、计算机病毒防治管理制度等。制度的建立切不能流于形式,重要的是贯彻和监督。特别是在一些细小的环节上更要注意。如

21、系统管理员应定期及时审查系统日记和记录。重要岗位人员调离时,应进行注销,并更换业务系统的口令和密钥,移交所有技术资料。尚有防病毒制度规定,要使用国家有关主管部门批准的正版查毒杀毒软件适时查毒杀毒。2. 构造一个全方位的防御机制要保证处在联机数据文献系统或数据库之中的以及网络传输当中的保密信息不会非法地积极地或被动地提供应非授权人员,系统资源只能被拥有资源访问权的用户所访问,能鉴别访问用户身份,保证合法用户对系统资源的访问和使用。其防御机制是:除了对关键数据进行级别较高的加密外,还要建立访问控制体系,根据信息密级和信息重要性划分系统安全域,在安全域之间用安全保密设备(加密机、防火墙、保密网关等)

22、,通过存取矩阵来限制用户使用方式,如只读、只写、可读写、可修改、可完全控制等。要使信息的安全性、精确性、有效性不因种种不安全因素而减少,不会使存储在数据库中以及在网络中传输的数据遭受任何形式的插入、删除、修改或重发,保证合法用户读取、接受或使用的数据的真实性。其防御机制是除了安装“防火墙”和计算机病毒防治措施之外,还要建立良好的备份和恢复机制,形成多层防线。重要设备、软件、数据、电源等都有备份,并具有在较短时间内恢复系统运营的能力。3. 采用先进的技术和产品要构造上述的防御机制,保证计算机网络系统的安全性,还要采用一些先进的技术和产品。目前重要采用的相关技术和产品有以下几种。“防火墙”技术“防

23、火墙”是近年发展起来的一种重要安全技术,是通过对网络作拓扑结构和服务类型上的隔离来加强网络安全的一种手段,它是电脑网络之间的一种特殊装置,重要用来接受数据,确认其来源及去处,检查数据的格式及内容,并依照用户的规则传送或阻止数据。其类别重要有:应用层网关、包过滤网关、代理服务器等,它可与路由器结合,按不同规定组成配置功能各异的防火墙。加密型网络安全技术这一类技术的特性是运用现代的数据加密技术来保护网络系统中涉及用户数据在内的所有数据流,只有指定的用户或网络设备才可以解译加密数据,从而在不对网络环境作特殊规定的前提下从主线上保证网络信息的完整性和可用性。这种以数据和用户确认为基础的开放型安全保障技

24、术是比较合用的,是对网络服务影响较小的一种途径,可望成为网络安全问题的最终的一体化解决途径。漏洞扫描技术漏洞扫描是自动检测远端或本地主机安全脆弱点的技术,通过执行一些脚本文献对系统进行袭击并记录它的反映,从而发现其中的漏洞。它查询TCP/IP端口,并记录目的的响应,收集关于某些特定项目的有用信息,如正在进行的服务,拥有这些服务的用户,是否支持匿名登录,是否有某些网络服务需要鉴别等,可以用来为审计收集初步的数据。入侵检测技术入侵检测可被定义为对计算机和网络资源上的恶意使用行为进行辨认和响应的解决过程。它不仅检测来自外部的入侵行为,同时也检测内部用户的未授权活动,还能发现合法用户滥用特权,提供追究

25、入侵者法律责任的有效证据。该技术通过度析入侵过程的特性、条件、排列以及事件间的关系,具体描述入侵行为的迹象,这些迹象不仅对分析已经发生的入侵行为有帮助,并且对即将发生的入侵也有警戒作用。3.3.4 系统维护建议系统的正常运营和使用,离不开精心的平常维护和认真的故障记录,更需要双方的密切配合,因此,我们强烈建议双方共同建立本系统的具体技术档案,对系统每一部分都作具体的记录;同时,考虑到系统在此后的运营过程中各种设备和系统配置也许发生变动,我们希望您能协助做好系统运营记录,形成系统管理制度,并将系统出现的新的任何变动和运营提醒、运营错误情况及时告知我们。这些资料将对我们的售后服务故障分析提供重要的

26、依据,也是系统正常运营的重要标志。当发生下列变化时,请对系统进行具体的记录:设备变动;系统密码改变;网络连接改变;IP地址和端口改变;服务器名称变更;软件系统错误提醒;安装新的应用程序;其他系统软件设立改变;病毒清除操作等我们希望在您做出系统改变和修正前告知我们,以便我们给出适当的操作建议,避免不必要的错误和损失。根据我们长期以来对用户的服务经验,特提出如下平常维护建议:服务器一般应保持724小时开机,尽也许减少开机和关机的次数;开机后,立即检查防病毒、防火墙是否正常启动(假如安装了相关软件);随时检查各个应用程序是否正常运营,特别是数据库服务器、IIS配置等;做到服务器专用,尽也许不安装其他

27、应用程序;一旦发现病毒袭击,请立即断开网络连接,慎重执行杀毒操作,以免误删应用程序文献;即使设备具有热插拔性能,也不要容易在热机状态下操作观测系统出现的任何变化,尽量具体记录系统的故障提醒(必要时截取提醒界面)。一般情况下,保证各服务器设备正常运营,服务器操作系统和数据库服务器运营正常时,各应用程序系统都可以正常使用,系统的维护和升级也相应简朴,通常通过文献传输就可以解决问题。所以,保证操作系统和数据库服务器正常运营是至关重要的。维护好系统以保证其正常运营是我们的责任,我们希望双方共同客观分析故障因素,研究防止故障的对策。对于在我们产品故障责任范围内,我们将免费为用户提供服务。3.3.5 平常运营记录工程项目管理系统应用日记编号No._记录时间_年_月_日记录人是否归档是 否记录具体描述注:请写明所涉及具体功能模块,及当时应用环境。解决情况(结果)是否规定技术支持是否支持人支持方式现场远程控制电话email反馈时间及时 一般 慢满意度满意 一般 差支持记录注:现场支持时,由支持人员填写。工程项目管理系统管理日记编号No. 产品名称时间年 月 日记录人是否归档记录类型备份 恢复 清理日记 重启 系统运营错误 升级 重新安装其他,请说明:具体描述:解决情况:备注:
