中水处理工程操作说明.doc

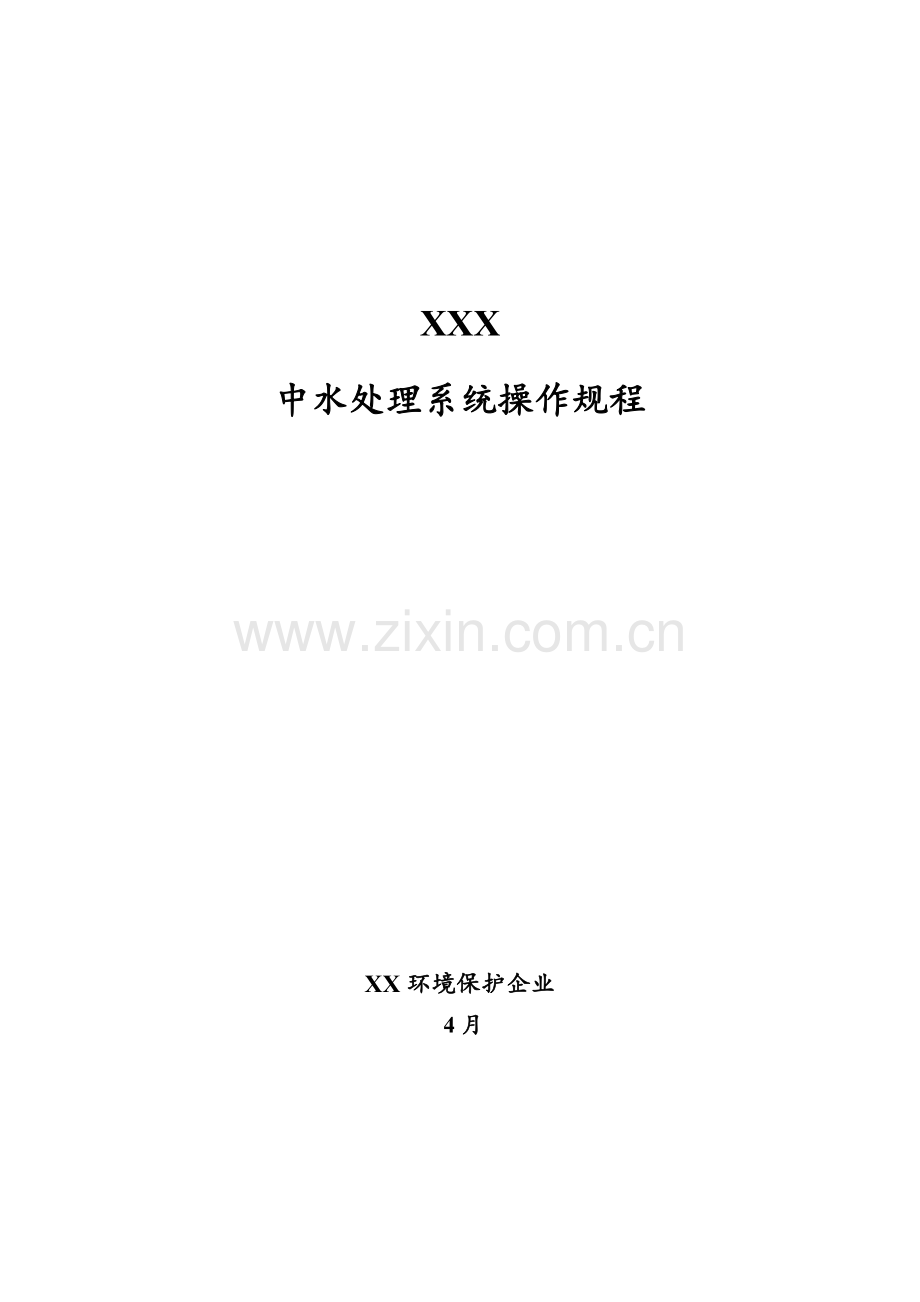

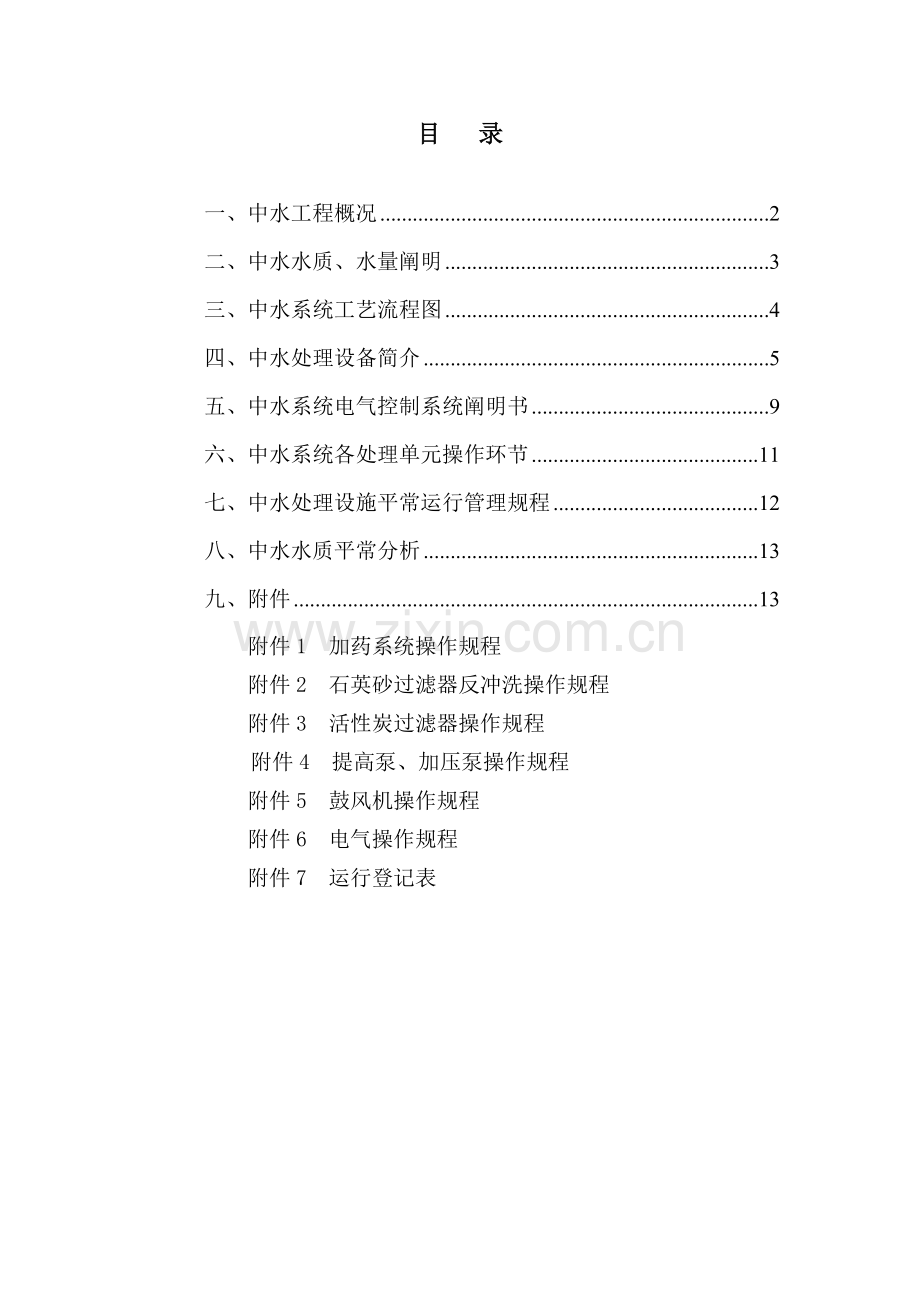

XXX中水处理系统操作规程XX环境保护企业4月目 录一、中水工程概况2二、中水水质、水量阐明3三、中水系统工艺流程图4四、中水处理设备简介5五、中水系统电气控制系统阐明书9六、中水系统各处理单元操作环节11七、中水处理设施平常运行管理规程12八、中水水质平常分析13九、附件13 附件1 加药系统操作规程 附件2 石英砂过滤器反冲洗操作规程 附件3 活性炭过滤器操作规程附件4 提高泵、加压泵操作规程 附件5 鼓风机操作规程 附件6 电气操作规程附件7 运行登记表一、中水工程概况XX企业承接了XX中水处理改造工程，内容包括设计、施工、安装及运行调试。中水原水为洗浴水和洗衣废水，中水回用于冲厕、浇绿地。本工程采用先进“生化法处理技术”，该工艺具有水中悬浮物清除率高，感官性能优，抗冲击负荷强，出水水质稳定，运行费用低，设备自动化程度高，运行管理简便明显特点。 本工程是一种改造工程，我们拆除了原中水机房内除供水系统之外设备。对于原有调整池、接触氧化池、操作平台进行了改造，并重新打磨，刷漆。增长一套独立电控系统，对于本来中水供水电控系统保持不变。我们也对男女浴室和洗衣机房排水管路进行了改造，通过新增管路将其引至中水机房调整池。使其既能向原有排水方向排水，也能向中水机房调整池排水两者之间通过阀门进行切换。男女浴室和洗衣机房内电气控制保持不变。二、中水水质、水量阐明本工程原水为洗浴水及洗衣废水。中水产量为50 m3/d，5 m3/h。户二 设计出水水质：（北京市中水原则）项 目标 准色色度不超过40嗅 无不快感觉PH6.59.0悬浮物不超过10mg/L生化需氧量（5d20）不超过10mg/L化学耗氧量（重铬酸钾法）不超过50mg/L阴离子合成洗涤剂不超过2mg/L细菌总数1ml水中不超过100个总大肠菌数不超过3个/L游离余氯管网末端不低于0.2mg/L三、中水系统工艺流程图消毒剂混凝剂使用点中水供水系统中水回用水池反冲出水外排石英砂过滤器反冲洗泵加药装置加压泵毛发汇集器提高泵调整池原水格栅鼓风机加药装置一级接触氧化池二级接触氧化池中间水池活性炭过滤器鼓风机超越 四、中水处理设备简介 1、格栅截留中水原水中部分漂浮状杂物，如纸屑、布条、塑料薄膜等，防止影响后续处理设备运行。型号：300400 材质：不锈钢数量：2台 2、调整池（原有，重新打磨刷漆）中水水源为洗浴废水等优质杂排水，因水量和水质不均衡甚至一日内发生很大变化，这种变化对于生物处理设备正常发挥其净化功能不利。采用调整池，用以进行水量调整和水质均合，以保证生物处理正常进行。在调整池中设有曝气软管曝气，使水质均合效果良好，可以防止水中悬浮物沉积，且兼有吹脱水中气体污染物作用。此外还能氧化部分易降解物质，减轻后续水处理设备负荷。 调整池构造为焊接钢板水箱，尺寸为：300035003100，有效容积为32.6M3。调整池内设有格栅井。 3、毛发汇集器毛发汇集器用于中水处理中，作为过滤前处理，清除水中毛发、纤维状物质，及大块颗粒状杂物，以保障系统正常持续运行。毛发过滤器过滤面积大，阻力小，过滤效率高，设有快开式顶盖，清理以便，内桶采用不锈钢滤网，使用寿命长。型号：WMF-300 材质：筒体为碳钢、滤网为不锈钢数量：2台 一用一备进出口管径：DN50 4、提高泵用于将调整池中水通过毛发过滤器后提高加压到接触氧化池。型号为：32GW8-12-0.75形式：管道泵 材质：铸铁 数量： 2台， 一用一备， 流量：8m3/h 扬程：12m 电机功率：0.75Kw 5、生化处理池（接触氧化池）（原有，重新打磨刷漆）为整套系统主体处理单元之一，在接触氧化池内投有生物填料，其作用是运用填料上附着生长生物膜吸附氧化水中有机污染物，采用曝气软管作为接触氧化池充氧手段。该设备具有曝气愈加均匀，服务面积大，无死角，氧运用率高，平均20%，有助于填料上生物膜更新，提高生物膜活性，防止填料阻塞，充足发挥填料上生物膜氧吸附作用。曝气设备不需要空气过滤设备，不堵塞；维修管理简便。构造为焊接钢板水箱，规格大小为： 300016003000，分为一级接触氧化池、二级接触氧化池、中间水池三个部分，其中一级接触氧化池大小为125016003000，二级接触氧化池大小为135016003000，中间水池大小为40016003000。 一级接触氧化池、二级接触氧化池内设置有曝气，曝气设施采用曝气软管，安装高度为距离罐底200mm，安装方式采用UPVC管支架。一级接触氧化池、二级接触氧化池内均有好氧悬浮球形填料，为了提高氧气运用率，将填料布置在曝气软管上方。 6、鼓风机 采用清井牌低噪声回转式鼓风机 具有体积小、风量大、噪声低、耗能省，抗负荷、风量稳定，材质精良、构造巧妙，性能卓越，保养简朴，寿命长。型号：KH-505 数量：3台 二用一备风量：1.36m3/min 压力：0.4Kg/cm2 电机功率：2.2Kw 7、加压泵 用于将中间水池中水加压通过石英砂过滤器过滤后送入中水回用池。型号为：25 GW8-22-1.1形式：管道式排污泵 材质：铸铁额定流量：8m3/h 扬程：22m 电机功率：1.1Kw数量：2台 一用一备 8、自动石英砂过滤器用于将生物处理过程中脱落下来老化生物膜从水中分离出去，并进一步减少水中污染物浓度。采用泵后投药管道混合，微絮凝压力式接触过滤，运用反冲洗泵从中水回用水池中吸水反冲洗。过滤和反冲洗过程采用自动控制。型号为： 900 数量：1台9、反冲洗泵反冲洗泵用于石英砂过滤器反冲洗使用。型号为： IG65-160A形式：管道泵 材质：铸铁额定流量：28.5m3/h 扬程：24.1m 电机功率：3.0Kw 数量：1台 10、加药装置（1）、用于投加混凝剂，在中间水池中投加混凝剂，使老化生物膜及水中悬浮物迅速凝聚，加速沉降，更好地清除水中悬浮物及胶质物质。（2）、用于投加消毒剂，中水通过滤后水中还会残留大量病菌、病毒、生物菌群，采用加药装置，投加含氯消毒剂，以清除水中多种致病菌，使水质到达卫生原则。此装置特点：a、构造紧凑，占地面积小。b、所有采用耐腐蚀材料，设备使用寿命长。c、药液采用计量泵投加，投加以便，投加量可调整，运行可靠， 操作灵活。药筒容积：200L 材质：PE塑料 数量：2个计量泵： 最大流量：12 L/hr 最大压力：1bar 11、活性炭过滤器具有卓越吸附性能，对于水中有机物、悬浮物、色度等均有很好清除作用。作为一种起到保安功能过滤器，活性炭过滤器平时并不使用，只在原水水质波动较大时，为保证达标才使用。停用时，应通过压力表接口注入消毒剂，以防止藻类生长，关闭进出水阀门，打开超越阀门，使石英砂过滤器滤后水直接进入回用水池。 12、中水回用水池（原有）通过处理中水贮存于中水回用水池中，以供使用。 构造为焊接钢板水箱。处理后水储存于此池内，用于冲厕、绿化。 五、中水系统电气控制系统阐明书系统内所有电器设备由PLC集中控制，根据各水池液位高下以及设备运行状况自动控制各电机、鼓风机、水泵等电机、电磁阀得电与失电，可以做到平常无人值守管理。详细控制措施如下：1、鼓风机（调整池一台，接触氧化池二台一用一备）（1）、3台，二用一备。 380V，2.2KW。 手动、自动切换。（2）、手动方式：手动控制两台接触氧化池鼓风机切换及每台鼓风机起停。（3）、自动方式：由PLC根据提高泵运行状况控制三台鼓风机起停与两台接触氧化池鼓风机切换。只要提高泵运行鼓风机就运行，提高泵停止运行，鼓风机继续运行30分钟之后进入休眠状态。然后每隔30分钟运行10分钟。当运行鼓风机出现热保护时，接触氧化池鼓风机自动转换为备用机，两台接触氧化池风机24小时互倒。2、提高泵（1）、2台，一用一备。 380V，0.75KW。 手动、自动切换。（2）、手动方式：手动控制两台泵切换及每台泵起停。（3）、自动方式：自动控制两台泵切换。由PLC根据调整池和中水回用水池液位自动控制泵起停（当调整池液位处在低位或中水回用水池液位处在高位时停提高泵），当运行提高泵出现过热保护时，自动转换为备用泵。两台泵24小时互到且受反冲洗程序控制。3、加压泵（1）、2台，一用一备。 380V，1.1KW。 手动、自动切换。（2）、手动方式：手动控制两台泵切换及每台泵起停。（3）、自动方式：自动控制两台泵切换。由PLC根据中间水池液位自动控制泵起停（中间水箱液位处在高位时启动，中间水箱处在低位时停止）。两台泵24小时互倒且受反冲洗程序控制。4、加药装置计量泵一台，220V，0.6KW。加药计量泵与提高泵联动控制，只要提高泵运行，计量泵就投入运行，提高泵停止运行，计量泵也停止运行。5、消毒装置计量泵一台，220V，0.6KW。计量泵与加压泵联动控制。6、反冲洗泵（1）、1台，380V，3.0KW。（2）、手动控制：手动控制泵起停。（3）、自动控制：受反冲洗程序控制且具有中水回用水池低液位停泵保护。7、过滤器反冲洗（1）、设进、出水电磁阀各一种，反冲洗进出水电磁阀各一种。（2）、手动方式：手动控制各阀开停。（3）、自动方式受反冲洗程序控制。a、 每天反冲洗两次，每次间隔8小时。b、 开始反冲洗：停提高泵、加压泵，关进出水阀、开反冲洗进出水阀历时10分钟。c、 反冲洗停止：打开进出水阀，关反冲洗进出水阀，开提高泵、加压泵。8、自来水补水电控阀（1）、手动方式：手动控制自来水补水电磁阀开关。（2）、由PLC根据中水回用水池液位自动控制补水电控阀启动，超低液位时开，低液位时停。六、中水系统各处理单元操作环节首先检查男女浴室、洗衣机房内原有管路和新接管路阀门切换状况，保证能将原污水引至中水机房调整池。1、开机前检查（1）、检查并清理格栅、毛发汇集器，保持水流畅通。（2）、检查加药和消毒桶内药物与否到达规定规定容量。（3）、检查并打开毛发汇集器、提高泵、反冲洗泵、各供水泵进出口阀门。（4）、检查并打开风机进出口阀门和调整池、一级接触氧化池和二级接触氧化池进风管上阀门。2、开机（1）、从电控箱次序启动提高泵、加压泵，使水按工艺管线流动。（2）、调整一级提高泵和加压泵出水流量在5m3 / h左右，保持氧化池中中水量平衡稳定，保证原水在氧化池中处理时间为2小时。（3）、启动加药和消毒计量泵。（4）、启动风机，调整各水池中供风量使氧化池中溶解氧24mg / l。七、中水处理设施平常运行管理规程1、中水处理站人员必须严格按照操作规程进行设施运行管理。2、格栅、毛发汇集器定期清除保持设备运行畅通，清理周期为37天。定期（约一种星期，与原水浊度有关）对中间水箱和接触氧化池进行清泥工作。3、每天检查加药设备药液与否足够，计量泵、搅拌器运行与否正常。4、每天上岗工作时要检查各机电设备运行与否正常，有无漏水、漏油及电机声音异常。对管网及设备进出口压力表显示进行检查，与否在正常运行压力范围之内。必须有完整运行管理记录。5、设备反冲洗必须严格按照操作规程中规定及时进行，以保证系统完好运行和出水水质。6、电气控制系统必须严格按照设计中运行工况运作，不得私自更换。7、中水机房各水池出现溢流，自来水出现补水，现场人员及时检查，妥善处理。8、中水产水、自来水补水分别有水表计量，定期做好记录，根据用水量调节中水产量，做到节能降耗。9、对于小故障及时排除，大故障应及时会同主管工程师进行分析，处理或告知设计单位及时处理。10、中水机房内保持洁净、整洁。 11、每年检查水质两次，时间为六月和十二月，将水质检测汇报交节水办。八、中水水质平常分析1、余氯检测：可采用余氯比色计，对中水余氯进行平常检测。2、浊度检测：可选用肉眼进行观测。3、pH值检测：采用pH试纸对中水酸碱进行平常检测。4、 味检测：通过平常值班人员嗅觉感官进行。其他指标均通过市环境保护监测中心站进行抽检。九、附件1、 加药系统操作规程2、 石英砂过滤器反冲洗操作规程3、 提高泵、加压泵操作规程4、 鼓风机操作规程5、电气操作规程6、运行登记表 附件1 加药系统操作规程为提高中水处理系统处理效果，使处理后中水稳定达标，系统运行过程中需要加入药剂。1、中水操作人员要定期检查加药系统运行状况，发现系统问题及时处理。2、中水操作人员每天检查药量。A、混凝剂（碱式氯化铝）投加量：510mg/L,处理水量50m3/d，因混凝剂有效成分70%，故358g714g/天，配成200L；计量泵投加量调整到10L/h ，使用20小时。 B、消毒剂采用三氯异氰尿酸钠（有效含量为90%），设计投加量：35mg/L，处理水量50m3/d，故投加量为167g278g/天（固体），配成200L；计量泵投加量调整到10L/h ，使用20小时。3、操作人员取出规定药物后放入加药桶内，加水到指示液位处，进行搅拌，使药物充足溶解后，启动加药计量泵。4、所加药物对皮肤有一定刺激作用，操作人员配药过程中要注意个人安全防护。5、加药系统开始工作要防止加药桶内无药而使加药泵空转，损坏加药系统。6、定期检测供水管网末端余氯含量，管网末端游离余氯不低于 0.2 mg/l。可根据余氯含量确定消毒剂投加量。附件2石英砂过滤器反冲洗操作规程系统正常运行一段后，大量污物截留于过滤层中，至一定数量将导致过滤设备阻力增大，滤速减少，出水水质变差，此时应对过滤器进行反冲洗。1、反冲洗时间掌握：A、观测过滤器上部压力表，当压力为1.5kg/cm2时（手动）。B、当池水浊度上升时（手动）。C、到达PLC设定反冲洗周期时（自动）。2、反冲洗操作:A、关闭一级提高泵之后，二级提高泵也随即停止运行，关闭石英砂过滤罐进出水阀门，打开反冲进出阀门。B、启动反冲水泵，保持510分钟，并从反冲出水管取样观测，待水质清洁后，结束反冲洗。3、反冲洗过程为手动/自动控制。4、反冲洗结束后，关闭反冲洗进出水阀门，启动正常过滤时进出水阀门，进行正常系统运行。附件3活性炭过滤器操作规程为了保证出水水质稳定性，本系统设置了活性炭过滤器。活性炭过滤器具有卓越吸附性能，对于水中有机物、悬浮物、色度等均有很好清除作用。不过，活性炭过滤器长处也就是它缺陷：由于吸附容量大，导致其轻易饱合，需要定期更换，费用较高。作为一种起到保安功能过滤器，活性炭过滤器平时并不使用，只在原水水质波动较大时，为保证达标才使用。停用时，应通过压力表接口注入消毒剂，以防止藻类生长，关闭进出水阀门，打开超越阀门，使石英砂过滤器滤后水直接进入回用水池。附件4提高泵、加压泵操作规程一、概述该系列无堵塞排污泵，合用于输送工业废水和都市生活污水，它最大长处是能输送具有固体颗粒和具有纤维污水。广泛应用于矿山、建筑工地、医院、宾馆、污水处理等场所。二、安全操作规程 1、首先检查外部紧固件与否在运送中松动。 2、检查电源电压与否符合电机铭牌规定。3、接通电源试转一下，看叶轮与否按泵上指示方向转，如方向倒转，将电缆中任何二相调换即可，试转时间不可太久，以免烧毁密封件。4、将泵安装好，开机运转，将泵底脚螺丝装上。5、管道污水泵输送介质温度不超过80。三、检查与检修 1、泵在使用前应栓查电机绕组对机壳绝缘电阻，如低于0.5兆欧，则必须拆开将定子烘干，待绝缘电阻升高后方可使用。 2、泵体进口叶轮与油封之间间隙如超过2mm时应更换耐磨油封。 3、在正常条件下，合计运行1000小时后应检查密封状况，即板掉油嘴螺丝，将密封室中油所有放出，如发现油变成乳白色或有水沉淀，应立即更换45-50号机械油；沉淀水份约在200克以上应更换密封件。工作合计3000小时后，应更换磨损件和轴承润滑脂。四、常见故障原因及排除措施：故障原因处理措施流量减小或不出水1、 叶轮转向错2、 管道出口高度超过额定扬程高度3、 大块污物封住流道4、 转速不够5、 被抽介质浓度过高1、改正转向2、减少出口高度3、清除流道4、检查电源电压及频率5、用水冲稀减少浓度电机定子绕组烧坏1、 电机二相运行2、 叶轮卡死或松动3、 机械密封损坏电机进水4、 紧固件松动导致电机进水5、 电机功率过载1、 检查线路，消除故障2、 清除污物或拧紧螺钉3、 更换机械密封4、 拧紧各部螺丝5、 按使用范围工作附件5鼓风机操作规程一、风机工作原理偏心装在气缸体体内转子旋转时，使转子槽内4根叶片产生往复运动，将空气吸进、压缩、排出、构成风机，叶子和转子、气缸体互相磨擦，产生磨擦热。因此风机运转时，由嘴往气缸体内滴入必要润滑油，使磨擦表面润滑，以减小磨擦热和磨擦噪音；并使部件之间形成一层油膜，保持风机密封性。润滑系统是运用风机工作时产生压力差而形成自动供应机油循环装置，因此风机不能空负载运转！二、风机平常维护保养1、润滑系统检查A、定期检查油箱内储油量与否低于最低刻线，如机油局限性请加油。（机油牌号为ISO原则N64润滑油，低温寒冷地区可合适减少机油牌号）B、定期检查机油与否混入水份等污物面变质，如变质请及时更换机油。C、定期清洗油过滤器。D、定期检查滴油嘴滴油状况与否正常，如滴油嘴脏了可卸下调整螺钉清洗。2、空气滤清器检查定期检查空气滤清器与否脏了。如脏了可卸下空气滤清器，旋开蝶型螺母，拿开盖子，清洗过滤海绵。（卸滤清器时注意不要把脏物掉进风机主机内）3、三角带检查风机运行一段时间后，三角带会伸长。这时要将电机固定螺栓松开，移动电机，拉紧三角到合适位置后再将电机固定螺栓紧住，并注意电机皮带轮和风机皮带轮端面要在同一平面上。同步检查一下两皮带轮顶紧螺丝与否松掉。如松了请紧住。4、定期检查安全阀灵活状况，如不灵活请清洗高度以保证可辈启闭。5、定期检查有无漏油、漏气部位并修理之，如不能修理请立即告知生产厂商。6、定清理风机房，保持清洁，通风良好。7、常常检查风机及电机运行状况，如发现噪音、温度不正常时要及时停机检修。附件6电气操作规程 本工程为一种改造工程，我方电气改造范围仅限于从我方调整池提高泵吸水至活性碳过滤器出水，为一种单独电控柜。原有男女浴室原水提高、洗衣机房原水提高及回用水供水部分电气控制仍原封不动保留（此操作规程不再波及此部分电气操作）。一、 控制原理：本系统工作原理是由中水处理工艺所决定。它由三台鼓风机、二台提高泵、二台加压泵、一套加药、消毒系统、自来水补水系统构成。通过液位传播信号，由PLC进行逻辑运算，处理输出信号，到达控制终端设备目和规定。二、系统控制：本系统控制可分为自动和手动控制。1、 自动控制启动电控柜内各控制电源空开，将系统旋钮打向“自动”此时各被控对象处自动控制准状态下。如需某终端设备自动动作。（如提高泵、风机等）则把设备所对应控制旋钮手打向自动位置即可。阐明：在自动控制状态下，终端设备动作由各对应或有关液位计反馈信号，通过PLC来控制。2、 手动控制（1） 启动电控柜内各控制电源空开，将系统旋钮打向“手动”此时设备被控对象处在手动控制准状态下。（2） 如需某设备动作，则把设备所对应控制旋钮打向手动方向即可。（3） 反冲洗时，把反冲洗控制按钮打向手动，进出水电磁阀按钮打向手动位置。 三、故障处理 如在自动或手动控制中，出现特殊状况，请立即按下红色急停按钮，则设备处在停止状态，检查，排除故障，旋开急停按钮，启动控制电源。如不能处理，则告知我方。XX大厦中水站运行登记表日期自来水补水量m3）制水量（m3）出水指标值班员备注表底数实数表底数实数色味悬浮物pH值余氯
