东星村大桥移动模架拆卸施工方案
一、基本情况：
该套模架属郑州市华中建机有限公司生产的MZ900S上行式移动模架，开累完成箱梁22孔，在尾跨15#墩—兰州台之间拆卸，为了确保拆卸时设备和人员安全特制定本方案，拆卸时严格按此方案进行。
二、拆卸前的准备工作：
1、做好标记：

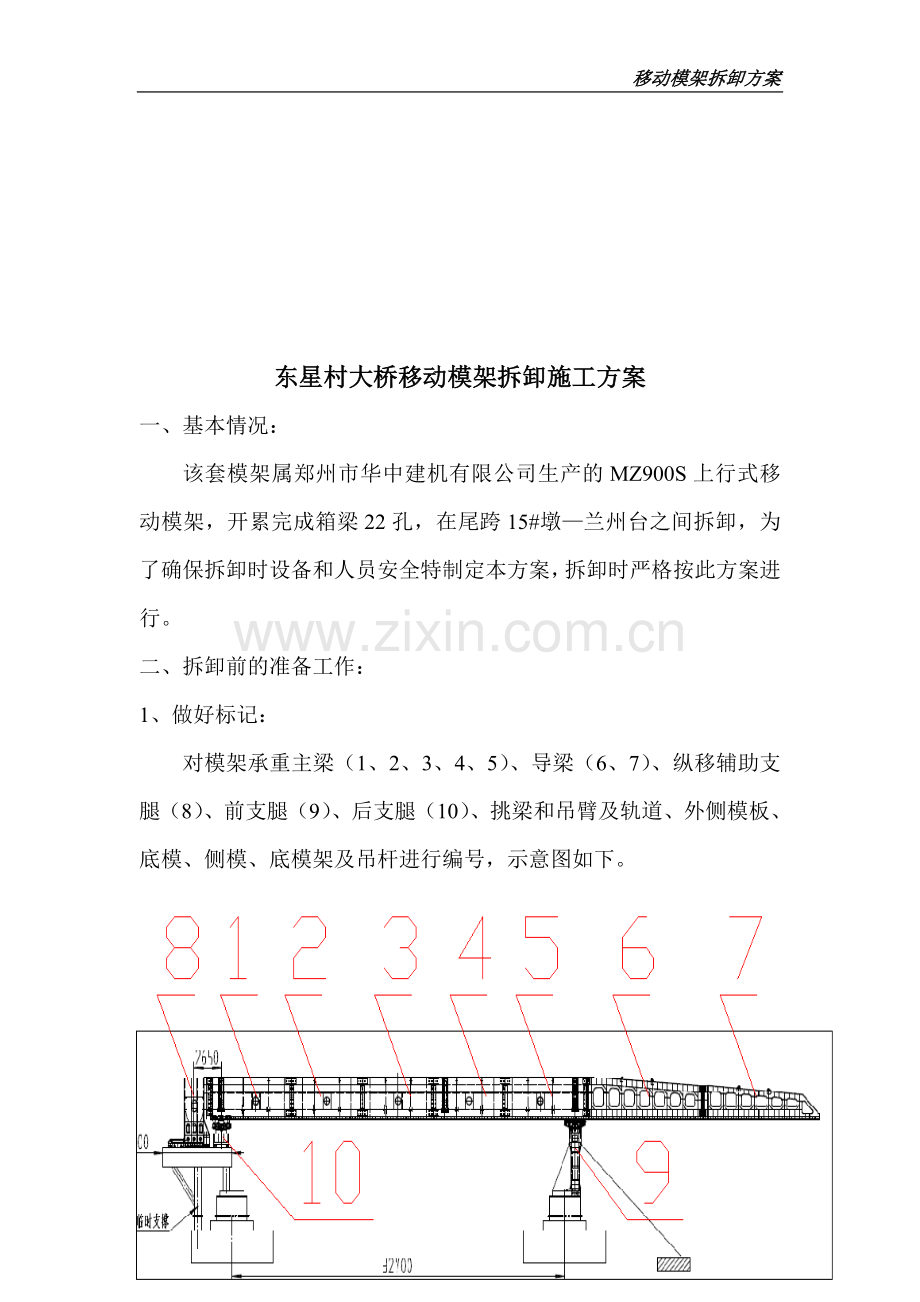

对模架承重主梁（1、2、3、4、5）、导梁（6、7）、纵移辅助支腿（8）、前支腿（9）、后支腿（10）、挑梁和吊臂及轨道、外侧模板、底模、侧模、底模架及吊杆进行编号，示意图如下。

2、场地准备：
拆卸场地需要整平、压实，以便吊机站立，宽度不应小于20米。
3、物质准备：
准备拆装主梁临时支架所需要的碗口支架、上下托、工字钢、跳板、以及装螺栓用的小麻包等等。
4、设备准备：
序号
名称
规格、型号
单位
数量
备注
1
汽车吊
25吨
辆
1

2
汽车吊
50-70吨
辆
1

3
货 车

辆
1
9米
4
半挂车

辆
1
13米
5
电焊机

台
1

6
气割设备

套
1

7
手拉葫芦
5吨

2

8
钢丝绳
28#
根
2
18米
9
钢丝绳
28#
根
2
6米
10
钢丝绳
20#
根
2
18米
11
卸扣
5—10吨
件
4

12
卸扣
1—3吨
件
6

13
扳手

若干
14
撬棍

若干
15
榔头

若干
5、人员准备：
现场指挥1人、安全员1人、电工1人、液压工1人、拆卸工10—15人；
6、拆装前安全教育培训
对吊车司机及拆装人员进行拆装前的安全教育培训，让工人了解拆装要点及相关安全知识等；
三、拆卸步骤：
1、在末孔过孔时，当支腿横梁在前方桥台支垫就位后，拆除前支腿下部；
2、在末孔初张拉结束后，落模，拆卸吊杆，将模板完全打开；
3、拆卸护栏等辅助设施；
4、拆除开模油缸管路，并及时对接头进行密封，不得有杂物污染管路及油缸接头，全部解除模架分节螺栓；
5、分节拆除模架与吊臂分离，地面再进行解体，分类存放；
6、拆除电动葫芦及走行轨道；
7、拆除吊臂与挑梁；
8、卷扬机拖动后支腿前移26.8m，拆除卷扬机钢丝绳，50t吊车拆除7、6号导梁；
9、通过辅助支腿走行，向前移动，边走边拆，依次拆除5、4、3、2号主梁；
10、用枕木支垫1号与辅助支腿，拆除后支腿各支腿液压系统，并将接头进行密封处理，解体1号与8号；
四、模架拆卸控制要点：
拆卸过程中应对模架进行随时检查，并按《移动模架拆除质量卡控记录表》和《移动模架拆除安全卡控记录表》检查记录，详见附表。
1、一般要求：
①所有作业人员必须经培训合格后方可上岗，特种作业人员须持证上岗（取得相应有效证书）。
②所有人员须服从指挥员统一指挥，作业协调一致，岗位明确，做到指令明确，操作准确。
③对吊车作业场地，须平整硬实，满足吊车作业的要求，起重量符合起重能力，不得违章起吊作业。
④所有拆除物件必须确保其他未拆构件稳固，如有不稳定构件须停止作业，固定可靠后方可拆除需拆构件。
⑤按照拆卸顺序进行作业，不得随意改变拆卸步骤。
⑥所有作业人员符合安全规定，按照规定佩戴防护用品。
⑦所拆卸物品应按不同规格型号堆放、运输，不得野蛮拆卸、堆放，不得对构件造成变形等缺陷。
2、模板及模架的拆卸：
①模板在开模的状态下进行拆卸。
②拆卸两侧挡板与模板护栏、踏板。
③对模板及模架按节拆卸节间螺栓。
④依次分节对模板及模架进行拆卸到地面，然后进行分离拆解。
⑤对拆卸的螺栓及销轴应采取集中装袋、装箱保存，不得长期露天存放，螺栓应将平垫、弹垫帽与螺栓杆成套拧在一起。
3、挑梁及吊臂的拆卸：
①按组进行顺序拆卸，先拆卸吊臂，后拆挑梁；
②拆除作业应确保作业人员安全，防护用品应按规定佩戴。
4、导梁及主梁的拆卸：
①按照拆卸步骤的顺序进行拆卸；
②节点板螺栓应每块节点板确保两梁分别保留2条螺栓不松动拆除，当吊车挂好吊绳并吊住要拆卸梁体（按规定吊点挂好钢丝绳）并吊绳紧拉后，方可拆除不拆梁体上的剩余螺栓，并松动被拆梁体的螺栓到节点板张开一定间隙后，方可指挥吊动梁体移开，为防止吊动过程中梁体摆动，应挂2条风缆绳，并人力拉住，使被拆卸梁体平稳吊至地面；
③当拆除导梁2节后，再纵移主梁，分节拆卸；
④后支腿前移后应支垫平稳，在纵移过程中要保证平稳前行；
⑤螺栓应成套拧好，装袋存放。
5、电器及液压系统的拆卸：
①电器拆卸由电工负责、液压部分拆卸由液压工负责；
②拆卸时对各个线路的串联及并联做好记录；
③各个油缸拆卸前，应先松开溢流阀，对各个管路进行卸压，防止压力过大造成人体的伤害；
④拆卸完毕，必须对各个油管的油口进行密封包裹，防止进入杂物。
五、拆装安全保证措施：
（1）进入现场必须遵守安全生产纪律；
（2）吊装前应检查机械、索夹吊环等是否符合要求并应进行试吊；
（3）吊装时必须有统一的指挥、统一的信号；
（4）拆装作业人员必须系安全带，安全带生根处应做到高挂低用及安全可靠；
（5）作业人员上班前不得喝酒，在高空作业不得开玩笑；
（6）高空作业穿着要灵便，禁止穿硬底鞋、高跟鞋、塑料底鞋和带钉的鞋；
（7）六级以上大风和雷雨、大雾天气，应暂停拆卸作业；
（8）使用橇棒等工具，用力要均匀、要慢、支点要稳固，防止橇滑发生事故；
（9）起吊主梁等重物件时，不可中途长时间悬吊、停滞。
（10）起重吊装所用之钢丝绳，不准触及有电线路和电焊搭铁线或与坚硬物件磨擦；
（11）遵守有关起重吊装的“十不吊”中的有关规定；
（12）吊装区域应设置警戒线，安全员全程监控；
（13）吊机驾驶员、指挥员必须持证上岗；
（14）吊车司机工作前应检查距尾部的回转范围50cm内无障碍物；
（15）起重臂最大仰角不得超过制造厂规定；
（16）吊车必须置于坚实而平整的地面上，如地面松软不平时，应采取命铺垫钢板路基箱等措施整实整平，起吊时的一切动作要以缓慢速度进行，吊车司机严禁同时进行两个动作的操作；
（17）所有操作人员必须持证上岗，拆卸区域应与相通的道路等隔离，隔离器可采用钢护栏或安全警示带，并有专人巡视值勤管理，防止外人闯入。

9

附表一 移动模架拆除质量卡控记录表
单位工程名称

分部工程名称

分项工程名称

施工单位

参考标准
MZ900S移动模架现浇箱梁施工作业指导书
铁路移动模架制梁施工技术指南（TZ323-2010）
MZ900S移动模架造桥机使用说明书
序号
项目
质量要求
控制方法
评定记录
1
拆除方案
编制可实施性移动模架拆除应专项施工方案。
参与编制

2
存放场地
根据拆除顺序规划临时存放场地。
规划

3
拆除机具检查
所有链条、葫芦、钢丝绳、卸卡等工器具仔细检查，确保合格。
检查

4
辅助设施
搭设临时墩等辅助设施，临时墩需稳固可靠。
检查

5
开模油缸及其泵站拆除
底模板打开至过墩状态，拆除开模油缸及其泵站，液压系统拆除时放掉液压油，各管件清洗后装箱标识存放。
检查

6
底侧模板拆除
拆除吊杆，并分类标识存放。先拆除走台，然后解除模板之间的连接，再拆除底侧模板及支撑桁架，最后地面解体，分类存放。
检查

7
吊臂拆除
拆除电动葫芦走行轨道，再拆除10组吊臂，全部拆除后分类标识存放。
检查

8
7号、6号导梁拆除
卷扬机拖动后支腿前移26.8m，拆除卷扬机钢丝绳，50t吊车拆除7号、6号导梁，连接板装箱标识存放，螺栓成套装箱，标识使用日期及型号。
检查

9
主梁拆除
主机向前推动，主梁边走变拆，依次拆除5、4、3、2、1主梁。
检查

10
前后支腿及辅助支腿拆除
拆除各支腿液压系统并装箱标识存放，然后再拆除结构件，各结构件分支腿或类别标识存放。
检查

11
构件清检
各构件根据存放方式分类处理，主要构件需要做补漆防锈处理，全部构件处理完毕后，建立构件数量台账。
清检

12
易出
问题

施工单位检查
评定结果
分项工程技术负责人 年 月 日
附表二 移动模架拆除安全卡控记录表
单位工程名称

分部工程名称

分项工程名称

施工单位

参考标准
MZ900S移动模架现浇箱梁施工作业指导书
铁路移动模架制梁施工技术指南（TZ323-2010）
MZ900S移动模架造桥机使用说明书
序号
项目
安全要求
控制方法
评定记录
1
施工场地
移动模架拆除现场，非操作人员严禁进入现场。
参与编制

2
通信联络
现场高空、地面、操作等指挥系统必须统一，通信联络通畅。
规划

3
吊卸
任何人不得随构件升降，构件起升要平稳，速度要慢，避免振动和摆动，严防人员、结构构件坠落。
检查

4
堆放
构件堆放平稳，严防倾倒伤人。
检查

5
防雨措施
雨天作业必须有雨棚，电器设备、手持式电动工具、照明灯具不得受到雨淋，外路电器设备进出线也必须有可靠密封，不得进水；所有电气设备外（包括灯具、电动工具）必须与PE线连接。
检查

6
易出
问题

施工单位检查
评定结果
分项工程安全负责人 年 月 日
