太原五中2022-2021学年度第一学期期中
高 二 物 理（理）
命题、校对：张宝宏
一、选择题（每小题4分，共40分。1-7题只有一个选项符合题意，8-10有二个或二个以上选项符合题意）
1．下列说法中正确的是（ ）
A．在电源内部从正极到负极电势渐渐提高
B．电动势就是电源将单位正电荷从负极移到正极时，非静电力做的功
C． 由R＝ρ知，导体的电阻与长度l、电阻率ρ成正比，与横截面积S成反比
D．E=只是电动势的定义式而非打算式，电动势的大小是由电源内非静电力的特性打算的
2．下列关于静电场的说法中正确的是 （ ）
A．在点电荷形成的电场中没有场强相等的两点，但有电势相等的两点
B．正电荷仅在电场力作用下，确定从高电势向低电势运动
C．在电场中由静止释放一正点电荷，它确定沿电场线运动
D．电势降低的方向确定是电场线的方向
3.两个定值电阻R1、R2串联后接在输出电压U稳定于12 V的直流电源上.有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图所示，电压表示数为5 V.假如他把此电压表改接在R2两端，则电压表的示数将( )
A. 等于7 V B. 小于7 V
●
o
c
b
a
d
e
C.大于5 V小于7 V D. 大于7 V
4. 如图所示，是半径为的圆的内接正五边形，在顶点处各固定有电荷量为+2的点电荷，在处固定有电荷量为—2的点电荷，则圆心处的电场强度大小为（ ）
A. B. C. D.
G
R
5.一电压表由电流表G与电阻R串联而成，如图所示。若在使用中发觉此电压表的读数总比精确值稍大一些，接受下列哪些措施可能加以改进（ ）
A．在R上串联一个比R小得多的电阻
B．在R上串联一个比R大得多的电阻
C．在R上并联一个比R小得多的电阻
D．在R上并联一个比R大得多的电阻
E r
S
A2
A1
甲
E r
S
A2
A1
乙
6．用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1、A2，若把A1、A2分别接受并联或串联的方式接入电路，如图所示，则闭合电键后，下列有关电表的示数和电表指针偏转角度的说法正确的是 ( )
A．图甲中的A1、A2的示数相同
B．图甲中的A1、A2的指针偏角相同
C．图乙中的A1、A2的示数和偏角都不同
D．图乙中的A1、A2的指针偏角相同
7． x轴上有两点电荷Q1和Q2，Q1和Q2之间各点对应的电势凹凸如图中的曲线所示，从图象可知下列推理中与图象信息不相符合的是( )
A．Q1确定大于Q2
B．Q1和Q2确定是同种电荷，但不愿定是正电荷
C．电势最低处P点的电场强度为0
D．Q1和Q2之间各点的电场方向都指向P点
8.如图所示，图中1、2分别为电阻R1、R2的电流随电压变化的关系图线，则( )
A．R1和R2串联后的总电阻的I－U图线应在Ⅰ区域
B．R1和R2串联后的总电阻的I－U图线应在 Ⅲ区域
C．R1和R2并联后的总电阻的I－U图线应在Ⅰ区域
D．R1和R2并联后的总电阻的I－U图线应在Ⅱ 区域
9.如图所示的电路中，电源的电动势恒定，内阻不行忽视.要想使灯泡变暗，可以( )
A．增大R1 B．减小R1 C．增大R2 D．减小R2
10．α
β
O
a
b
两根绝缘细线分别系住a、b两个带电小球，并悬挂在Ｏ点，当两个小球静止时，它们处在同一水平面上，两细线与竖直方向间夹角分别为α、β，α＜β，如图所示。现将两细线同时剪断，则（ ）
A．两球都做匀变速运动
B．两球同时落地
C．落地时两球水平位移相同
D．a球落地时的速度小于b球落地时的速度
0
1
2
3
V
0
5
10
15
二、试验题（11-14题每小题4分，15题8分，共24分）
11. （4分）如图所示，用3V量程时电压表读数为______ V ,用15V量程时电压表度数又为______ V。
12. （4分）如图所示为伏安法测电阻的一种常用电路，以下分析正确的是________
A.此接法的测量值大于真实值
B.此接法的测量值小于真实值
C.此接法适宜于测量待测电阻值远大于电流表内阻
D.开头试验时滑动变阻器滑动触头P应处在最左端

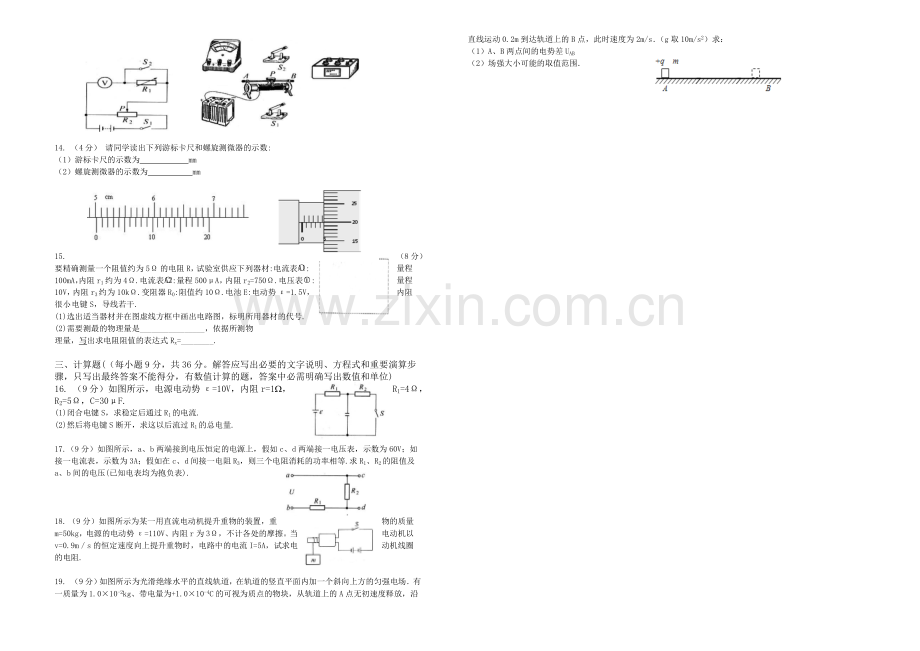

13. （4分）现有一量程为3V的电压表，内阻约为3kΩ.为了较精确 地测量其内电阻，在没有电流表的状况下，某同学设计了如图所示的试验电路，按此电路可以测出电压表的内电阻.其中R1是最大阻值为9999Ω的电阻箱，R2是最大阻值为20Ω的滑动变阻器.试依据图所示的电路图，完成如图所示的实物电路的连线.
14. （4分） 请同学读出下列游标卡尺和螺旋测微器的示数:
（1）游标卡尺的示数为 mm
（2）螺旋测微器的示数为 mm
15.（8分）要精确测量一个阻值约为5Ω的电阻R，试验室供应下列器材:电流表:量程100mA，内阻r1约为4Ω.电流表:量程500μA，内阻r2=750Ω.电压表:量程10V，内阻r3约为10kΩ.变阻器R0:阻值约10Ω.电池E:电动势ε=1.5V，内阻很小.电键S，导线若干.
(1)选出适当器材并在图虚线方框中画出电路图，标明所用器材的代号.
(2)需要测最的物理量是________________，依据所测物
理量，写出求电阻阻值的表达式Rx=________.
三、计算题(（每小题9分，共36分。解答应写出必要的文字说明、方程式和重要演算步骤，只写出最终答案不能得分，有数值计算的题，答案中必需明确写出数值和单位)
16. （9分）如图所示，电源电动势ε=10V，内阻r=1W，R1=4Ω，R2=5Ω，C=30μF.
(1)闭合电键S，求稳定后通过R1的电流.
(2)然后将电键S断开，求这以后流过R1的总电量.
17.（9分）如图所示，a、b两端接到电压恒定的电源上，假如c、d两端接一电压表，示数为60V；如接一电流表，示数为3A；假如在c、d间接一电阻R3，则三个电阻消耗的功率相等.求R1、R2的阻值及a、b间的电压(已知电表均为抱负表).
18. （9分）如图所示为某一用直流电动机提升重物的装置，重物的质量m=50kg，电源的电动势ε=110V、内阻r为3Ω，不计各处的摩擦。当电动机以v=0.9m／s的恒定速度向上提升重物时，电路中的电流I=5A，试求电动机线圈的电阻.
19. （9分）如图所示为光滑绝缘水平的直线轨道，在轨道的竖直平面内加一个斜向上方的匀强电场．有一质量为1.0×10-2kg、带电量为+1.0×10-4C的可视为质点的物块，从轨道上的A点无初速度释放，沿直线运动0.2m到达轨道上的B点，此时速度为2m/s．（g取10m/s2）求：
（1）A、B两点间的电势差UAB
（2）场强大小可能的取值范围．
