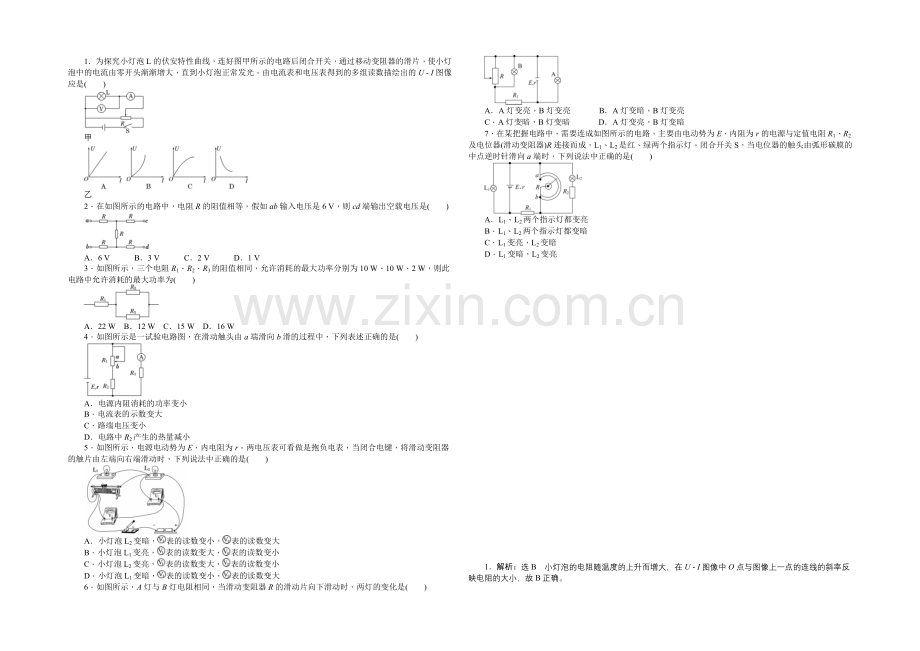

1．为探究小灯泡L的伏安特性曲线，连好图甲所示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开头渐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U I图像应是( )
甲
乙
2．在如图所示的电路中，电阻R的阻值相等，假如ab输入电压是6 V，则cd端输出空载电压是( )
A．6 V B．3 V C．2 V D．1 V
3．如图所示，三个电阻R1、R2、R3的阻值相同，允许消耗的最大功率分别为10 W、10 W、2 W，则此电路中允许消耗的最大功率为( )
A．22 W B．12 W C．15 W D．16 W
4．如图所示是一试验电路图，在滑动触头由a端滑向b滑的过程中，下列表述正确的是( )
A．电源内阻消耗的功率变小
B．电流表的示数变大
C．路端电压变小
D．电路中R2产生的热量减小
5．如图所示，电源电动势为E，内电阻为r。两电压表可看做是抱负电表，当闭合电键，将滑动变阻器的触片由左端向右端滑动时，下列说法中正确的是( )
A．小灯泡L2变暗，表的读数变小，表的读数变大
B．小灯泡L1变亮，表的读数变大，表的读数变小
C．小灯泡L2变亮，表的读数变大，表的读数变小
D．小灯泡L1变暗，表的读数变小，表的读数变大
6．如图所示，A灯与B灯电阻相同，当滑动变阻器R的滑动片向下滑动时，两灯的变化是( )
A．A灯变亮，B灯变亮 B．A灯变暗，B灯变亮
C．A灯变暗，B灯变暗 D．A灯变亮，B灯变暗
7．在某把握电路中，需要连成如图所示的电路，主要由电动势为E、内阻为r的电源与定值电阻R1、R2及电位器(滑动变阻器)R连接而成，L1、L2是红、绿两个指示灯。闭合开关S，当电位器的触头由弧形碳膜的中点逆时针滑向a端时，下列说法中正确的是( )
A．L1、L2两个指示灯都变亮
B．L1、L2两个指示灯都变暗
C．L1变亮，L2变暗
D．L1变暗，L2变亮

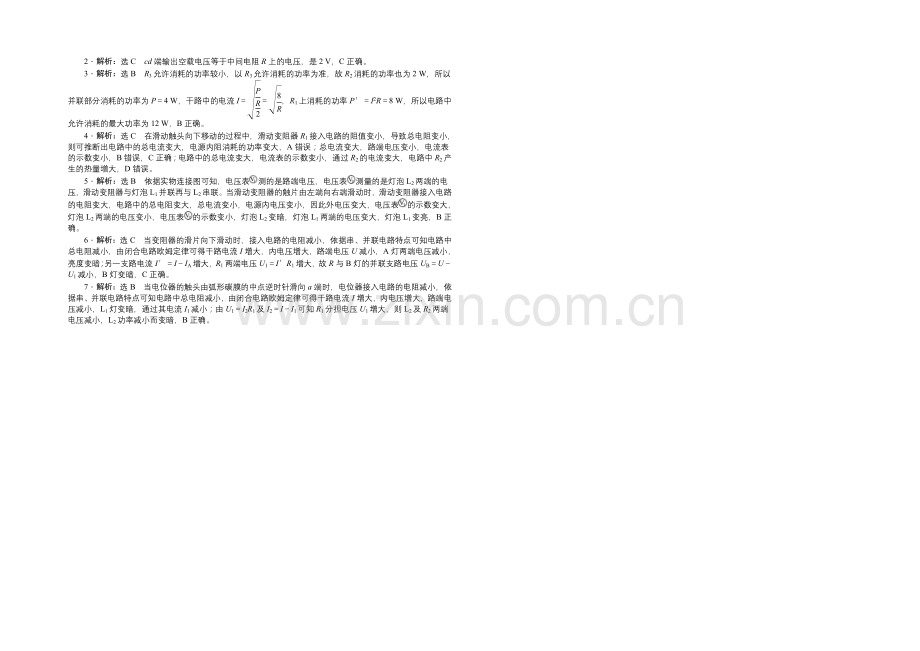

1．解析：选B 小灯泡的电阻随温度的上升而增大，在U I图像中O点与图像上一点的连线的斜率反映电阻的大小，故B正确。
2．解析：选C cd端输出空载电压等于中间电阻R上的电压，是2 V，C正确。
3．解析：选B R3允许消耗的功率较小，以R3允许消耗的功率为准，故R2消耗的功率也为2 W，所以并联部分消耗的功率为P＝4 W，干路中的电流I＝＝，R1上消耗的功率P′＝I2R＝8 W，所以电路中允许消耗的最大功率为12 W，B正确。
4．解析：选C 在滑动触头向下移动的过程中，滑动变阻器R1接入电路的阻值变小，导致总电阻变小，则可推断出电路中的总电流变大，电源内阻消耗的功率变大，A错误；总电流变大，路端电压变小，电流表的示数变小，B错误，C正确；电路中的总电流变大，电流表的示数变小，通过R2的电流变大，电路中R2产生的热量增大，D错误。
5．解析：选B 依据实物连接图可知，电压表测的是路端电压，电压表测量的是灯泡L2两端的电压，滑动变阻器与灯泡L1并联再与L2串联。当滑动变阻器的触片由左端向右端滑动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，总电流变小，电源内电压变小，因此外电压变大，电压表的示数变大，灯泡L2两端的电压变小，电压表的示数变小，灯泡L2变暗，灯泡L1两端的电压变大，灯泡L1变亮，B正确。
6．解析：选C 当变阻器的滑片向下滑动时，接入电路的电阻减小，依据串、并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流I增大，内电压增大，路端电压U减小，A灯两端电压减小，亮度变暗；另一支路电流I′＝I－IA增大，R1两端电压U1＝I′R1增大，故R与B灯的并联支路电压UB＝U－U1减小，B灯变暗，C正确。
7．解析：选B 当电位器的触头由弧形碳膜的中点逆时针滑向a端时，电位器接入电路的电阻减小，依据串、并联电路特点可知电路中总电阻减小，由闭合电路欧姆定律可得干路电流I增大，内电压增大，路端电压减小，L1灯变暗，通过其电流I1减小；由U1＝I2R1及I2＝I－I1可知R1分担电压U1增大，则L2及R2两端电压减小，L2功率减小而变暗，B正确。
