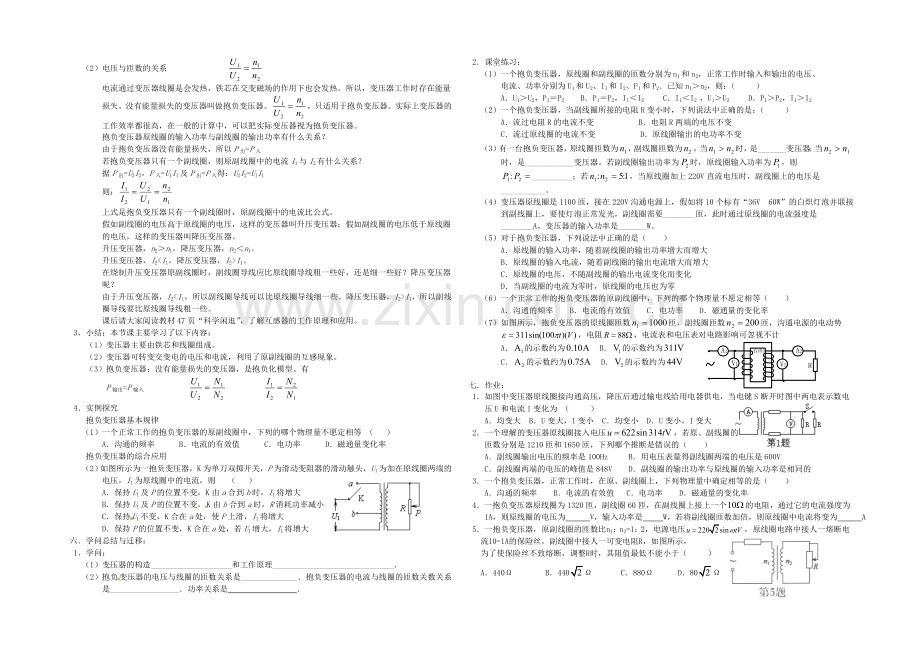

5.4变压器一教学设计 课程标准对于变压器的教学要求是“通过试验，探究变压器线圈两端的电压与匝数的关系”。新教科书与以往教科书的不同之处是增加了这一探究试验。教学主要突出通过探究得出结论。变压器是交变电路中常见的一种电器设备，也是远距离输送交变电流不行缺少的装置。对于变压感器工作原理，要让同学在电磁感应理论的基础上理解什么是互感现象？为什么原、副线圈之间没有载流导线连接，副线圈中还可以输出电流？使同学再次体会交变电流与恒定电流的区分，以及交变电流的优点。二教学目标 1学问与技能（1）知道变压器的构造，了解变压器的工作原理。（2）理解抱负变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。2过程与方法在探究变压比和匝数比的关系中培育同学运用物理抱负化模型分析问题、解决问题的力气。3情感、态度与价值观（1）使同学体会到能量守恒定律是普遍适用的。（2）培育同学实事求是的科学态度。三教学重点、难点1重点：探究变压比和匝数比的关系。2难点：探究变压比和匝数比的关系。四教学方法：试验探究法、阅读法、讲解法。教具：同学电源、可拆变压器、沟通电压表、沟通电流表、灯泡五教学过程 1引入新课在实际应用中，经常需要转变沟通的电压.大型发电机发出的沟通，电压有几万伏，而远距离输电却需要高达几十万伏的电压。各种用电设备所需的电压也各不相同。电灯、电饭煲、洗衣机等家用电器需要220 V的电压，机床上的照明灯需要36 V的平安电压。一般半导体收音机的电源电压不超过10 V，而电视机显像管却需要10000 V以上的高电压。沟通便于转变电压，以适应各种不同需要。变压器就是转变沟通电压的设备。这节课我们学习变压器的有关学问。2进行新课（1）变压器的原理思考与争辩：按上图所示连接好电路，接通电源，观看灯泡是否发光。两个线圈并没有直接接触，灯泡为什么亮了呢？这个试验说明白什么？当一个线圈中同交变电流时，变化的电流产生变化的磁场，变化的磁场在另一个线圈中激起感生电场，从而产生感生电动势，灯泡中有了感应电流，故灯泡发光。试验说明，通过互感现象，电源的能量可以从一个线圈传输给另一个线圈。变压器就是由闭合铁芯和绕在铁芯上的两个线圈构成的。一个线圈跟电源连接，叫原线圈（初级线圈），另一个线圈跟负载连接，叫副线圈（次级线圈）。两个线圈都是绝缘导线绕制成的。铁芯由涂有绝缘漆的硅钢片叠合而成。画出变压器的结构示意图和符号，如下图所示：互感现象时变压器工作的基础。在原线圈上加交变电压U1，原线圈中就有交变电流，它在铁芯中产生交变的磁通量。这个交变磁通量既穿过原线圈，也穿过副线圈，在原、副线圈中都要引起感应电动势。如副线圈是闭合的，在副线圈中就产生交变电流，它也在铁芯中产生交变的磁通量，在原、副线圈中同样引起感应电动势。副线圈两端的电压就是这样产生的。所以，两个线圈并没有直接接触，通过互感现象，副线圈也能够输出电流。变压器线圈两端的电压与匝数有何关系呢？下面我们通过试验来探究。目的：探究变压器线圈两端的电压与匝数的关系器材：可拆变压器，同学电源，多用电表，导线若干试验步骤：按右图所示连接电路原线圈接低压沟通电源6V，保持原线圈匝数n1不变，分别取副线圈匝数n2=n1，n1，2 n1，用多用电表沟通电压档分别测出副线圈两端的电压，记入表格。原线圈接低压沟通电源6V，保持副线圈匝数n2不变，分别取原线圈匝数n1=n2，n2，2 n2，用多用电表沟通电压档分别测出副线圈两端的电压，记入表格。U16V试验次数123456原线圈匝数n1n1n1n1n2n2n2副线圈匝数n2n1n12 n1n2n22 n2副线圈输出电压U2结论总结试验现象，得出结论。留意事项：连接好电路后，同组同学分别独立检查，然后由老师确认，电路连接无误才能接通电源。留意人身平安。只能用低压沟通电源，电源电压不能超过12V使用多用电表沟通电压档测电压时，先用最大量程测试，然后再用适当的挡位进行测量。（2）电压与匝数的关系 电流通过变压器线圈是会发热，铁芯在交变磁场的作用下也会发热。所以，变压器工作时存在能量损失。没有能量损失的变压器叫做抱负变压器。，只适用于抱负变压器。实际上变压器的工作效率都很高，在一般的计算中，可以把实际变压器视为抱负变压器。抱负变压器原线圈的输入功率与副线圈的输出功率有什么关系？由于抱负变压器没有能量损失，所以P出=P入若抱负变压器只有一个副线圈，则原副线圈中的电流I1与I2有什么关系？据P出=U2I2，P入=U1I1及P出=P入得：U2I2=U1I1则：上式是抱负变压器只有一个副线圈时，原副线圈中的电流比公式。假如副线圈的电压高于原线圈的电压，这样的变压器叫升压变压器；假如副线圈的电压低于原线圈的电压，这样的变压器叫降压变压器。 升压变压器，n2n1，降压变压器，n2n1。升压变压器，I2I1。在绕制升压变压器原副线圈时，副线圈导线应比原线圈导线粗一些好，还是细一些好？降压变压器呢？由于升压变压器，I2I1，所以副线圈导线要比原线圈导线粗一些。课后请大家阅读教材47页“科学闲逛”，了解互感器的工作原理和应用。3小结：本节课主要学习了以下内容：（1）变压器主要由铁芯和线圈组成。（2）变压器可转变交变电的电压和电流，利用了原副线圈的互感现象。（3）抱负变压器：没有能量损失的变压器，是抱负化模型。有P输出=P输入 4实例探究抱负变压器基本规律（1）一个正常工作的抱负变压器的原副线圈中，下列的哪个物理量不愿定相等 （ ）A沟通的频率 B电流的有效值 C电功率 D磁通量变化率抱负变压器的综合应用（2）如图所示为一抱负变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流，则 （ ）A保持U1及P的位置不变，K由a合到b时，I1将增大B保持U1及P的位置不变，K由b合到a时，R消耗功率减小C保持U1不变，K合在a处，使P上滑，I1将增大D保持P的位置不变，K合在a处，若U1增大，I1将增大六学问总结与迁移：1学问：（1）变压器的构造_和工作原理_（2）抱负变压器的电压与线圈的匝数关系是_抱负变压器的电流与线圈的匝数关数关系是_功率关系是 2课堂练习：（1）一个抱负变压器，原线圈和副线圈的匝数分别为n1和n2，正常工作时输入和输出的电压、电流、功率分别为U1和U2、I1和I2、P1和P2已知n1n2，则：（ ）AU1U2，P1P2 BP1P2，I1I2 CI1I2 ，U1U2 DP1P2，I1I2（2）一个抱负变压器，当副线圈所接的电阻R变小时，下列说法中正确的是：（ ）A流过电阻R的电流不变 B电阻R两端的电压不变C流过原线圈的电流不变 D原线圈输出的电功率不变（3）有一台抱负变压器，原线圈匝数为，副线圈匝数为，当时，是_变压器；当时，是_变压器。若副线圈输出功率为时，原线圈输入功率为，则_；若，当原线圈加上220V直流电压时，副线圈上的电压是_。（4）变压器原线圈是1100匝，接在220V沟通电源上，假如将10个标有“36V 60W”的白炽灯泡并联接到副线圈上，要使灯泡正常发光，副线圈需要_匝，此时通过原线圈的电流强度是_A，变压器的输入功率是_W。（5）对于抱负变压器，下列说法中正确的是（ ）A原线圈的输入功率，随着副线圈的输出功率增大而增大B原线圈的输入电流，随着副线圈的输出电流增大而增大C原线圈的电压，不随副线圈的输出电流变化而变化D当副线圈的电流为零时，原线圈的电压也为零（6）一个正常工作的抱负变压器的原副线圈中，下列的哪个物理量不愿定相等（ ）A沟通的频率 B电流的有效值 C电功率 D磁通量的变化率（7）如图所示，抱负变压器的原线圈匝数匝，副线圈匝数匝，沟通电源的电动势，电阻，电流表和电压表对电路影响可忽视不计A的示数约为 B的示数约为 C的示数约为 D的示数约为 七作业：1如图中变压器原线圈接沟通高压，降压后通过输电线给用电器供电，当电键S断开时图中两电表示数电压U和电流I变化为 （ ）A均变大 BU变大，I变小 C均变小 DU变小，I变大2一个理解的变压器原线圈接入电压，若原、副线圈的匝数分别是1210匝和1650匝，下列哪个推断是错误的（ ）A副线圈输出电压的频率是100Hz B用电压表量得副线圈两端的电压是600VC副线圈两端的电压的峰值是848V D副线圈的输出功率与原线圈的输入功率是相同的3一个抱负变压器，正常工作时，在原、副线圈上，下列物理量中确定相等的是（ ）A沟通的频率 B电流的有效值 C电功率 D磁通量的变化率4一抱负变压器原线圈为1320匝，副线圈60匝，在副线圈上接上一个的电阻，通过它的电流强度为1A，则原线圈的电压为 V，输入功率是 W，若将副线圈匝数加倍，则原线圈中电流将变为 A5一抱负变压器，原副线圈的匝数比n1：n2=1：2，电源电压，原线圈电路中接人一熔断电流I0=1A的保险丝，副线圈中接人一可变电阻R，如图所示，为了使保险丝不致熔断，调整R时，其阻值最低不能小于（ ）A440 B440 C880 D806如图所示为一抱负变压器工作电路图，今欲使变压器的输入功率增大到原来的2倍，在其他条件不变的状况下，可行的方法是（ ）A原线圈的匝数n1增加到原来的2倍B副线圈的匝数n2增加到原来的2倍C负载电阻的阻值R变为原来的2倍Dn2和R都变为原来的2倍ab7如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则 Aa为电流表，b为电压表Ba为电压表，b为电流表C路输送电功率是2200WD线路输送电功率是2.2106W8如图所示，抱负变压器原副线圈匝数比n1n2=41，当导体棒向右匀速切割磁感线时，电流表A1的读数是12 mA,则副线圈中电流表A2的读数应当为( )A3 mA B48 mAC0 D与R阻值有关9抱负变压器的原线圈的匝数为110匝，副线圈匝数为660匝，若 原线圈接在6 V的电池上，则副线圈两端电压为 （ ）A36 V B6 V C1 V D0 V10当抱负变压器副线圈空载时，副线圈的 （ ）A负载电阻为0 B输出电流为0 C两端电压为0 D输出功率为011抱负变压器原、副线圈的电流为I1、I2，电压为U1、U2，功率为P1、P2，关于它们的关系，正确的是 （ ）AI2由I1打算BU2与负载有关CP1由P2打算 DU1由U2打算12一抱负变压器原线圈接沟通、副线圈接电阻，下列哪些方法可使输入功率增加为原来的2倍A次级线圈的匝数增加为原来的2倍 B初级线圈的匝数增加为原来的2倍C负载电阻变为原来的2倍 D副线圈匝数和负载电阻均变为原来的2倍13用抱负变压器给负载R供电，下列哪些方法可以减小变压器原线圈中的电流 A增加原线圈的匝数 B增加副线圈的匝数C减小负载电阻R的数值 D增加负载电阻R的数值14如图中所示，抱负变压器B的原线圈跟副线圈的匝数比n1n2=21，沟通电源电压U1=220 V，F为熔断电流为I0=1.0 A的保险丝，负载为一可变电阻.（1）当电阻R=100 时，保险丝能否被熔断?（2）要使保险丝不被熔断，电阻R的阻值应不小于多少?变压器输出的电功率不能超过多少?
