基坑水平位移观测及相邻建筑物
沉降观测第五观测周期
（2010-9-2）

监
测
报
告

*******有限公司
二零一0年九月二日
888888

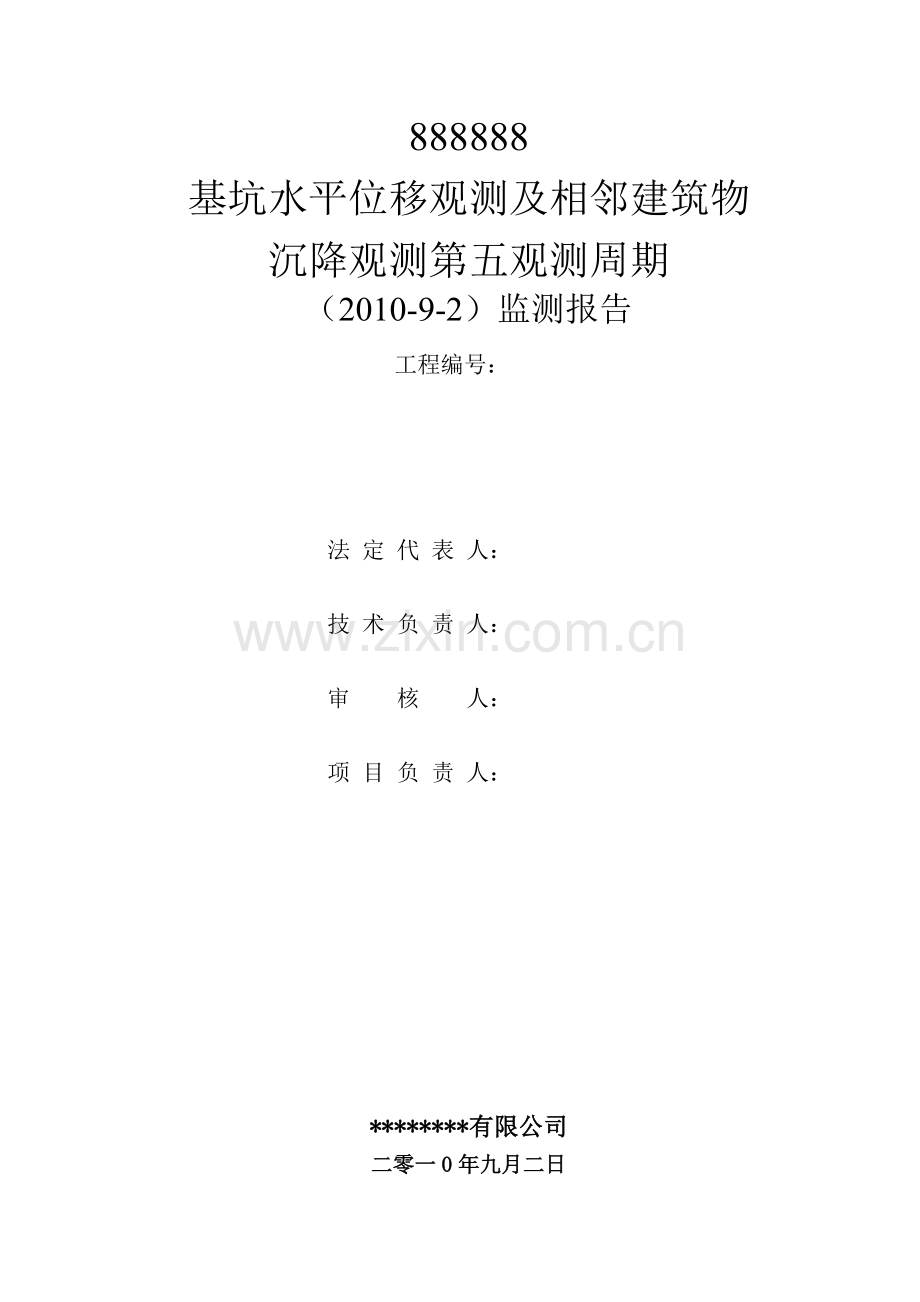

基坑水平位移观测及相邻建筑物
沉降观测第五观测周期
（2010-9-2）监测报告

工程编号：

法 定 代 表 人：

技 术 负 责 人：

审 核 人：

项 目 负 责 人：

********有限公司
二零一0年九月二日
一、本周期观测时间：2010年9月2日
沉降观测仪器：瑞士产徕卡DNA03数字式自动安平精密水准仪配
条码式铟瓦水准钢尺。
水平位移观测仪器：瑞士产徕卡TCR402ultra全站仪配合徕卡原装专用微型棱镜施测。
二、本周期施工进度：基坑内局部正在做护壁支护加固。本观测周期基坑水平位移9#～14#观测点区域支护结构暂未成形，暂时不具备安点条件；沉降观测相邻建筑物2与相邻建筑物3一侧的基坑未开挖，所以还未对其相邻建筑物进行埋点观测，暂无观测数据。
三、报警值取值说明：
根据国家标准《建筑基坑工程监测技术规范》GB50497-2009第8.0.1条相应规定：“基坑工程监测必须确定监测报警值，监测报警值应满足基坑工程设计、地下结构设计以及周边环境中被保护对象的控制要求。监测报警值应由基坑工程设计方确定。”
1、基坑水平位移最大累计位移量及水平位移变化速率
根据建设方提供的由中国建筑西南勘察设计研究院有限公司编制的“基坑工程设计总说明”中对本基坑变形监测报警值的相应规定：“支护结构顶部水平位移大于30mm，连续3天位移速率大于2mm/d，应进行报警”。
①累计水平位移量报警值与预警值设定：取该基坑支护结构上口水平位移量监测报警值为30mm，取监测报警值的80%为监测预警值，即监测预警值为24mm（30mm*80%=24mm）。
②位移量变化速率报警值与预警值设定：基坑水平位移变化速率监测报警值为：连续3天水平位移变化速率为2mm/d，取监控报警值即为监控预警值。
2、基坑相邻建筑物累计沉降量及沉降变化速率
根据《建筑基坑工程监测技术规范》GB 50497-2009第8.0.5条表8.0.5建筑基坑工程周边环境监测报警值的相应规定：“邻近建筑物位移累计值为10mm～60mm；变形速率为1～3mm/d。
①基坑相邻建筑物累计沉降量监控报警值与预警值设定：取相邻建筑物最大累计沉降监控报警值为30mm，取监控报警值的80%为监控预警值，即：相邻建筑物最大累计沉降监控预警值为24mm（30mm×80%=24mm)。
②基坑相邻建筑物沉降变化速率监控报警值与预警值设定：取相邻建筑物沉降变化速率监控报警值为3mm/d，取监控报警值的80%为监控预警值，即监控预警值为2.4mm/d（3mm/d*80%=2.4mm/d）。
3、基坑相邻建筑物基础变形报警值与预警值
根据国家标准《建筑地基基础设计规范》GB50007－2002第5.3.4条规定：建筑物的地基变形允许值，对框架结构的工业与民用建筑物相邻柱基的沉降差≤0.002L。变形允许值即为监控报警值（即监控报警值≤0.002L），取监控报警值的80%作为监控预警值，即建筑物地基变形监测预警值≤0.0016L（0.002L*80%＝0.0016L）［L为相邻柱基的中心距离（m）］。
对砌体承重结构基础的局部倾斜变形允许值≤0.002。变形允许值即为监控报警值（即监控报警值≤0.002），取监控报警值的80%作为监控预警值，即砌体承重结构基础的局部倾斜监控预警值≤0.0016（0.002*80%=0.0016）。
四、本周期监测数据分析
1、基坑水平位移观测数据分析：
①累计位移矢量统计分析：各观测点分别与2012年9月5日、2012年9月14日、2012年9月19日初始监测数据比较，本观测周期2012年9月29日最大累计位移矢量为6.4mm（3#观测点），小于基坑支护结构上口最大水平位移监控预警值24mm。
②本观测周期位移矢量分析：与上一观测周期2012年9月26日数据比较，本观测周期2012年9月29日最大位移矢量为2.9mm（5#观测点），本次最大水平位移变化速率为0.97mm/d（5#观测点），小于基坑支护结构上口最大水平位移变化速率监控预警值：连续三天的水平位移达到2mm/d。
③位移曲线分析：从位移曲线的位移趋势来看，在最近三个连续观测周期（2012年9月19日～2012年9月29日）期间，各观测点位移曲线均无显著变化。
④本周期观测数据表明：该基坑在本观测周期期间无变形或变形不显著。
2、相邻建筑物沉降观测数据分折：
①本周期观测数据分析：与2012年9月5日初始监测数据比较，本观测周期2012年9月29日最大累计变形量为0.9mm（位于相邻建筑物1的1-6#观测点），小于相邻建筑物沉降最大监控预警值24mm。
②沉降变化速率分析：本观测周期2012年9月29日最大沉降量为1.1mm（位于相邻建筑物1的1-8#观测点）；最大沉降变化速率为0.37mm/d（位于相邻建筑物1的1-8#观测点），小于相邻建筑物沉降变化速率监控预警值2.4mm/d。
③沉降曲线分析：从沉降曲线变化趋势来看，各观测点沉降曲线变化均不显著。
④建筑物相邻柱基的沉降差分析：详见下表
变形统计分析子项
统计分析内容
是否达到预警值、报警值
建筑物地基的最大倾斜部位
相邻建筑物1
地基的最大倾斜部位相邻柱基沉降差为0.8mm（1-5#观测点～1-6#观测点），该两点相邻柱基的中心距为17930mm，相应监控预警值应为28.69mm（即0.0016x17930mm），该两点沉降差约为监控预警值的2.79%（即0.8/28.69）
未达到
因此，相邻建筑物1在近期观测期间，其相邻基坑施工影响而产生的地基变形值较小，小于监控预警值。
④本周期观测数据表明：相邻建筑物1在本观测周期期间基础受相邻基坑施工影响无变形或变形不显著。

附件：
1、观测点位平面示意图
2、基坑支护结构上口水平位移观测成果表
3、基坑支护结构上口水平位移观测点位移曲线图
4、相邻建筑物沉降观测成果表
5、相邻建筑物沉降观测点沉降曲线图
