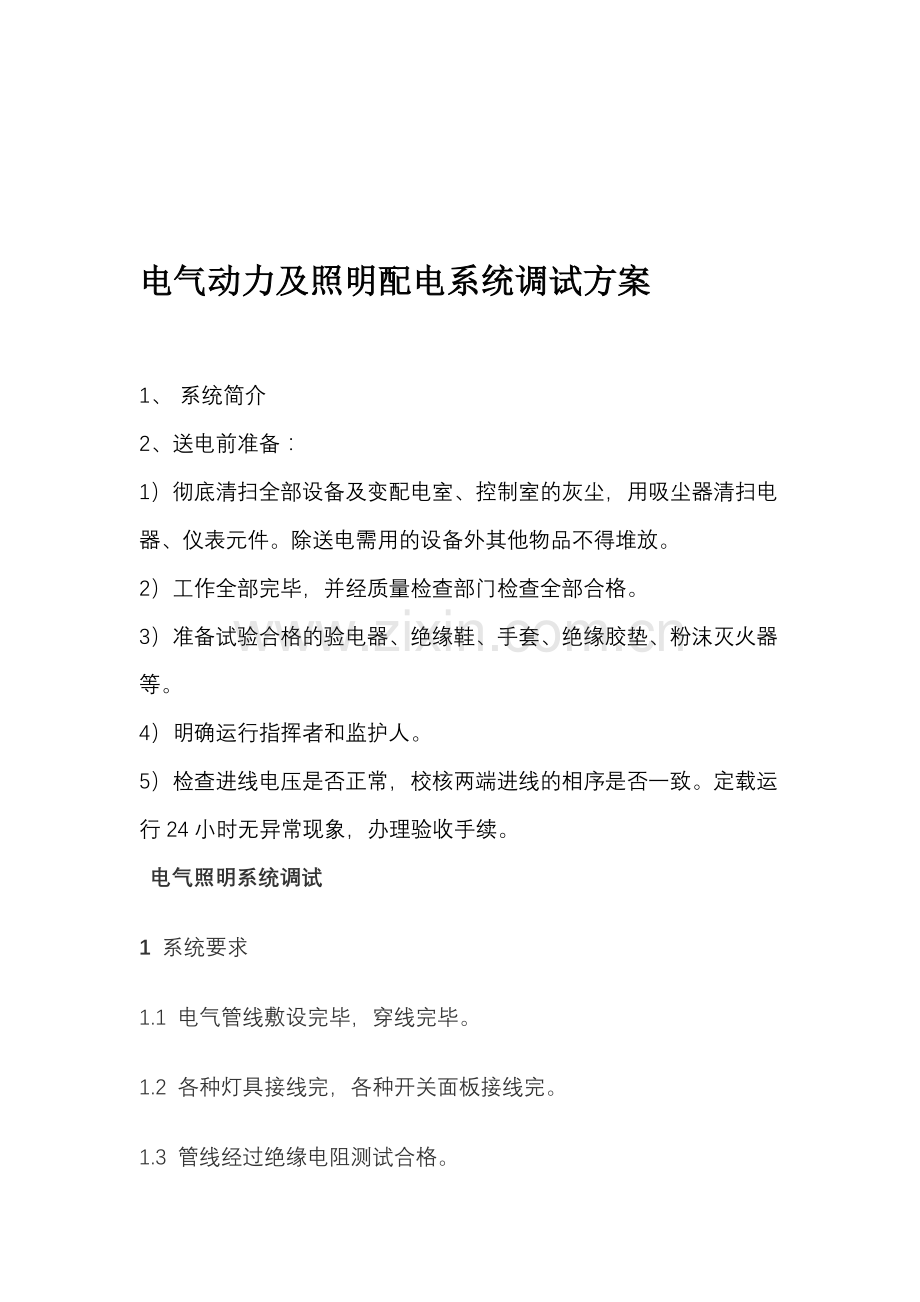

电气动力及照明配电系统调试方案

1、 系统简介
2、送电前准备：
1）彻底清扫全部设备及变配电室、控制室的灰尘，用吸尘器清扫电器、仪表元件。除送电需用的设备外其他物品不得堆放。
2）工作全部完毕，并经质量检查部门检查全部合格。
3）准备试验合格的验电器、绝缘鞋、手套、绝缘胶垫、粉沫灭火器等。
4）明确运行指挥者和监护人。
5）检查进线电压是否正常，校核两端进线的相序是否一致。定载运行24小时无异常现象，办理验收手续。
电气照明系统调试
1 系统要求
1.1 电气管线敷设完毕，穿线完毕。
1.2 各种灯具接线完，各种开关面板接线完。
1.3 管线经过绝缘电阻测试合格。

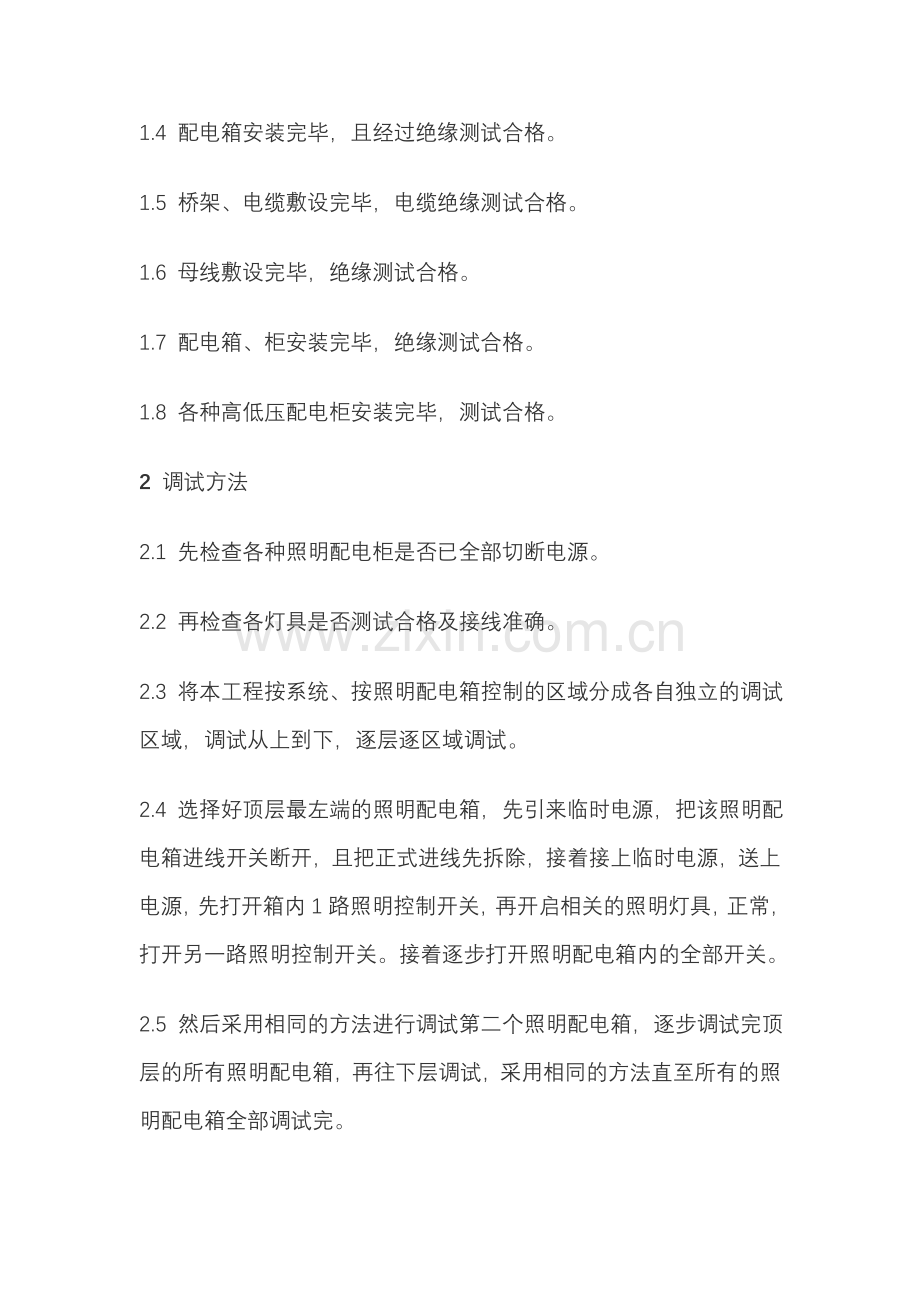

1.4 配电箱安装完毕，且经过绝缘测试合格。
1.5 桥架、电缆敷设完毕，电缆绝缘测试合格。
1.6 母线敷设完毕，绝缘测试合格。
1.7 配电箱、柜安装完毕，绝缘测试合格。
1.8 各种高低压配电柜安装完毕，测试合格。
2 调试方法
2.1 先检查各种照明配电柜是否已全部切断电源。
2.2 再检查各灯具是否测试合格及接线准确。
2.3 将本工程按系统、按照明配电箱控制的区域分成各自独立的调试区域，调试从上到下，逐层逐区域调试。
2.4 选择好顶层最左端的照明配电箱，先引来临时电源，把该照明配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路照明控制开关，再开启相关的照明灯具，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。
2.5 然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。
2.6 所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁；然后对照明主干线电缆、封闭母线空载送电，运行24h后作一次全面的检查发现问题及时解决；由上往下逐层开始各回路送电，边送边查看，发现问题及时解决；有双电源作切换系统调试，以确保双电源切换正常。
2.7 在调试的同时作好调试记录，并填写竣工资料。
电气动力系统调试
8.1 系统要求
1.1 各种用电设备安装完毕，且已经过绝缘测试合格。
1.2 相关管线敷设完，且已经过绝缘测试合格。
1.3 配电控制箱已经安装完毕，且已通过绝缘测试。
1.4 桥架、电缆敷设完毕，电缆绝缘则试合格。
1.5 母线敷设完毕，绝缘测试合格。
1.6 配电箱、柜安装完毕，绝缘测试合格。
1.7 各种高低压配电柜安装完毕，测试合格。
2 调试方法
2.1 先检查各种动力配电柜是否已全部切断电源。
2.2 再检查各动力配件组成部分如：母线、电缆、电动机等，是否测试合格及接线准确。
3 将本工程按系统、按配电箱控制的区域分成各自独立的调试区域，调试从上到上，逐层逐区域调试。
2.4 选择好顶层最左端的动力配电箱，先引来临时电源，把配电箱进线开关断开，且把正式进线先拆除，接着接上临时电源，送上电源，先打开箱内1路动力控制开关，再开启相关的动力设备，正常，打开另一路照明控制开关。接着逐步打开照明配电箱内的全部开关。
2.5 然后采用相同的方法进行调试第二个照明配电箱，逐步调试完顶层的所有照明配电箱，再往下层调试，采用相同的方法直至所有的照明配电箱全部调试完。
2.6 所有分段分区域分系统调试完后，进行总体送电运行调试，先切断各区的照明控制箱开关，配电间上锁；然后对照明主干线电缆、封

闭母线空载送电，运行24h后作一次全面的检查发现问题及时解决；由上往下逐层开始各回路送电，边送边查看，发现问题及时解决；有双电源作切换系统调试，以确保双电源切换正常。
2.7 在调试的同时作好调试记录，并填写竣工资料。
3、 设备调试运行
（1）设备单机调试
所有设备安装工作完成后，应对设备的安装情况，进行仔细的检查，根据技术资料，检查设备润滑、电气接线、电气绝缘、转动部分的防护措施，并对设备安装现场进行清理，做好试车前的准备工作。
设备的试车，应根据设备生产厂家的技术资料进行，或生产厂家有关技术人员进行现场指导。组织有关技术、安装、配合专业等人员，成立试车小组，使设备试车工作有序进行。
设备试车应先进行设备点动，检查设备的转动方向，是否与要求一致，而后进行单机试运转，试车当中，对设备的各项技术参数，进行测量、检查包括运转电流、设备转速，设备温升，振动情况、润滑情况并按照要求作好试运转记录。
3、系统试运行
1．配电柜的试运行。
A．配电柜试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全。
B．在未关闭主开关时，直投柜要校相。
C．将开关柜内各分开关处于断开位置。当主开关闭合后，逐个合上分开关。
D．在空载情况下，检查各保护装置的手动、自动是否灵活可靠。
E．在负载运行的情况下，切断弱电系统中的线路，测弱电端子、感应电是否符合厂家要求。
F．送电空载运行24小时，无异常现象，经监理工程师及业主检查确认后，向监理公司及业主方各报一份存档。
3．系统联合调试
工程最终的调试是重中之重，关系到工程的最终使用功能。
A．各系统必须单独编制调试方案，并报总包商批准后方可实施。
B．调试计划见总控计划和各专业验收计划。
C．设备安装工程具备联动无负荷试车条件，我方依据审批通过的调试方案组织试车，并在试车48小时前通知业主、各分包商参加，通知包括试车内容、时间、地点和对业主及其它专业分承包商应作准备工作的要求，按要求做好准备工作，配合进行系统联动调试。试车通过，双方代表在试车记录上签字。

调试负责人： 项目经理：
调试参加人员：
调试开始时间： 年 月 日 时 分
调试结束时间： 年 月 日 时 分
具体调试内容详见调试记录。

xxxx公司第xx分公司
xxxxxx项目部
xxxx年x月xx日
