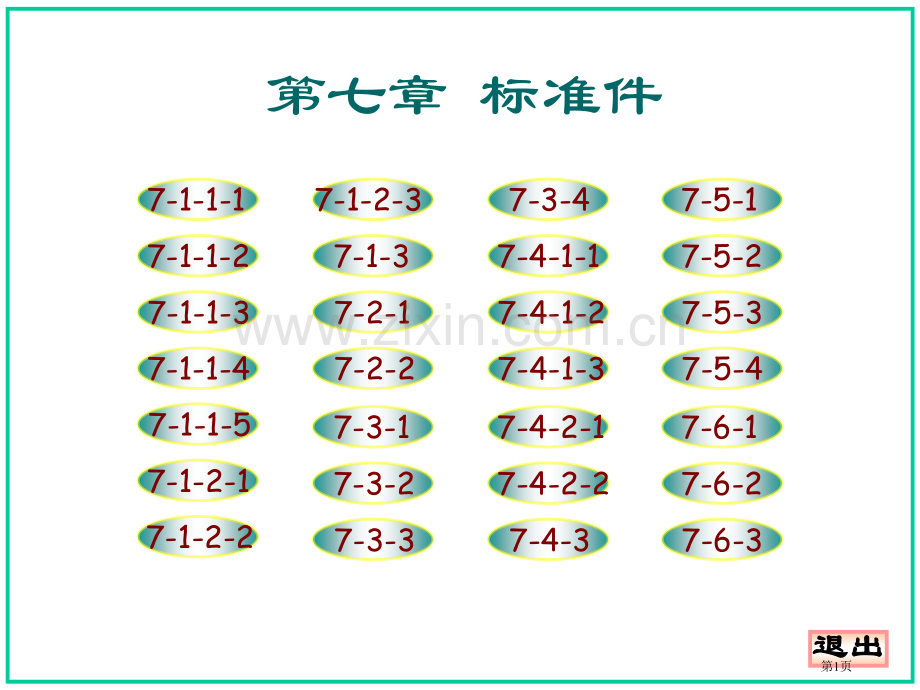

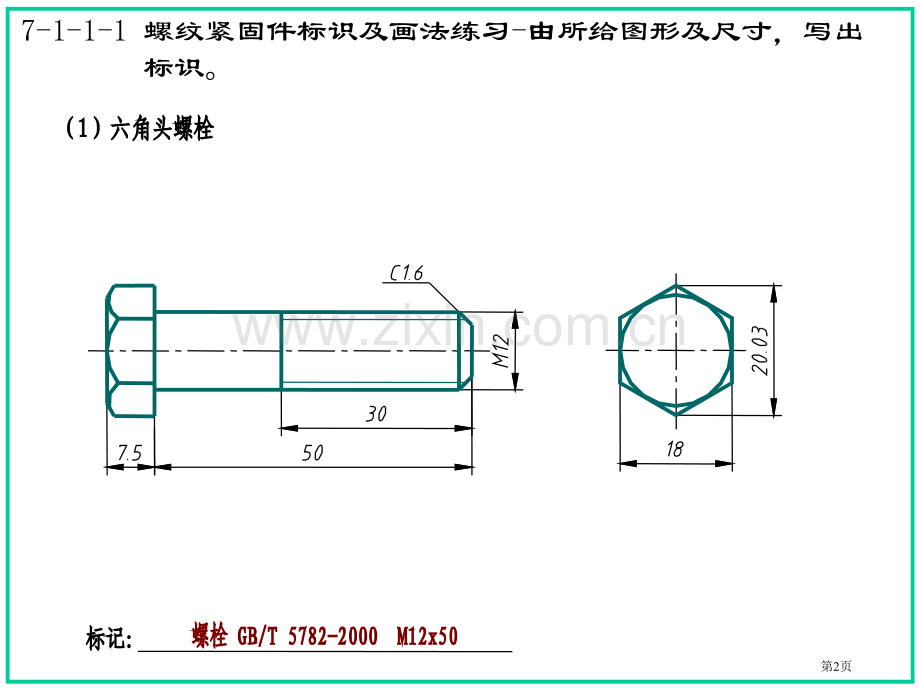

1、第七章 标准件7-1-2-27-1-2-17-1-1-57-1-1-37-1-1-47-1-1-27-1-1-1退出退出7-3-37-3-27-3-17-2-17-2-27-1-37-1-2-37-4-37-4-2-27-4-2-17-4-1-27-4-1-37-4-1-17-3-47-6-37-6-27-6-17-5-37-5-47-5-27-5-1第1页7-1-1-1 螺纹紧固件标识及画法练习-由所给图形及尺寸，写出 标识。第2页7-1-1-2 螺纹紧固件标识及画法练习-由所给图形及尺寸，写出 标识。第3页7-1-1-3 螺纹紧固件标识及画法练习-由所给图形及尺寸，写出 标识。第4页7-1
2、-1-4 螺纹紧固件标识及画法练习-由所给图形及尺寸，写出 标识。第5页7-1-1-5 螺纹紧固件标识及画法练习-由所给图形及尺寸，写出 标识。第6页7-1-2-1 螺纹紧固件标识及画法练习-用查表法画出指定螺纹 紧固件两个视图，并标注尺寸。第7页7-1-2-2 螺纹紧固件标识及画法练习-用查表法画出指定螺纹 紧固件两个视图，并标注尺寸。第8页7-1-2-3 螺纹紧固件标识及画法练习-用查表法画出指定螺纹 紧固件两个视图，并标注尺寸。第9页7-1-3 螺纹紧固件标识及画法练习-在所给铸铁块上加工出 M16-7H螺纹孔，画出两个视图，并注出螺孔和钻孔深 度尺寸。第10页7-2-1 螺纹紧固件连接
3、画法练习第11页7-2-2 螺纹紧固件连接画法练习第12页7-3-1 第七次作业题螺纹紧固件连接组别比例螺栓连接螺柱连接螺 钉 连 接公 称直 径每 块板 厚直 径公 称盖板厚机体厚机 体材 料种 类螺 钉直 径公 称盲 孔件 厚盲孔件件 厚光 孔12342:12:11:11:1M12M10M20M2422224540M12M10M20M242222454034346060铸钢铸钢铸铁铸铁开槽圆柱头开槽沉头开槽沉头开槽圆柱头材 料M10M10M10M10铸铁铸铁铸钢铸钢2525404830306068（mm）（mm）（mm）（mm）（mm）第13页7-3-2 第七次作业题螺纹紧固件连接第14页
4、7-3-3 第七次作业题螺纹紧固件连接第15页7-3-4 第七次作业题螺纹紧固件连接第16页7-4-1-1 键、销、滚动轴承标识及画法练习-普通型平键 （键宽6mm）及其连接。第17页7-4-1-2 键、销、滚动轴承标识及画法练习-普通型平键 （键宽6mm）及其连接。第18页7-4-1-3 键、销、滚动轴承标识及画法练习-普通型平键 （键宽6mm）及其连接。第19页7-4-2-1 键、销、滚动轴承标识及画法练习-销及销连接。第20页7-4-2-2 键、销、滚动轴承标识及画法练习-销及销连接。第21页7-4-3 键、销、滚动轴承标识及画法练习-查表并用要求画法画 出指定滚动轴承，并在图上标注尺寸
5、。第22页7-5-1 弹簧、齿轮画法练习-已知一圆柱螺旋压缩弹簧，支承圈 为2.5圈，其标识为YA 10X45X115 GB/T 2089-1994,试画出 该弹簧剖视图。第23页7-5-2 已知一直齿圆柱齿轮m=3,z=23,试按要求画法画全齿轮两 个视图，并注全尺寸（其中倒角均为C1)。第24页7-5-3 已知一对平板直齿圆柱齿轮啮合，m3,z1=z2=14,试按规 定画法画全两齿轮啮合两个视图。第25页7-5-4 已知一直齿圆锥齿轮m=3,z=23,f=45,试按要求画法画全 齿轮两个视图，并注全尺寸（其中倒角均为C1）。第26页7-6-1 画出矩形齿外花键左视图，并按普通标注法标注尺寸 （外花键长35 mm，大径22a11 mm,小径 18f7 mm，键宽 5d10 mm，键数6，倒角C2）。第27页7-6-2 画出矩形齿内花键左视图，并按标识标注法标注尺寸 （内花键长38 mm，大径28H10 mm,小径 23H7 mm，键宽 6H11 mm，键数6，倒角C2）。第28页7-6-3 在支座上标注焊缝代号（底板1与支撑板2之间采取手工电 弧焊双面角焊缝，焊脚高度为8 mm。侧板3与支撑板2之间 也采取手工电弧焊，四面围都是角焊缝，焊脚高度为6 mm)第29页
