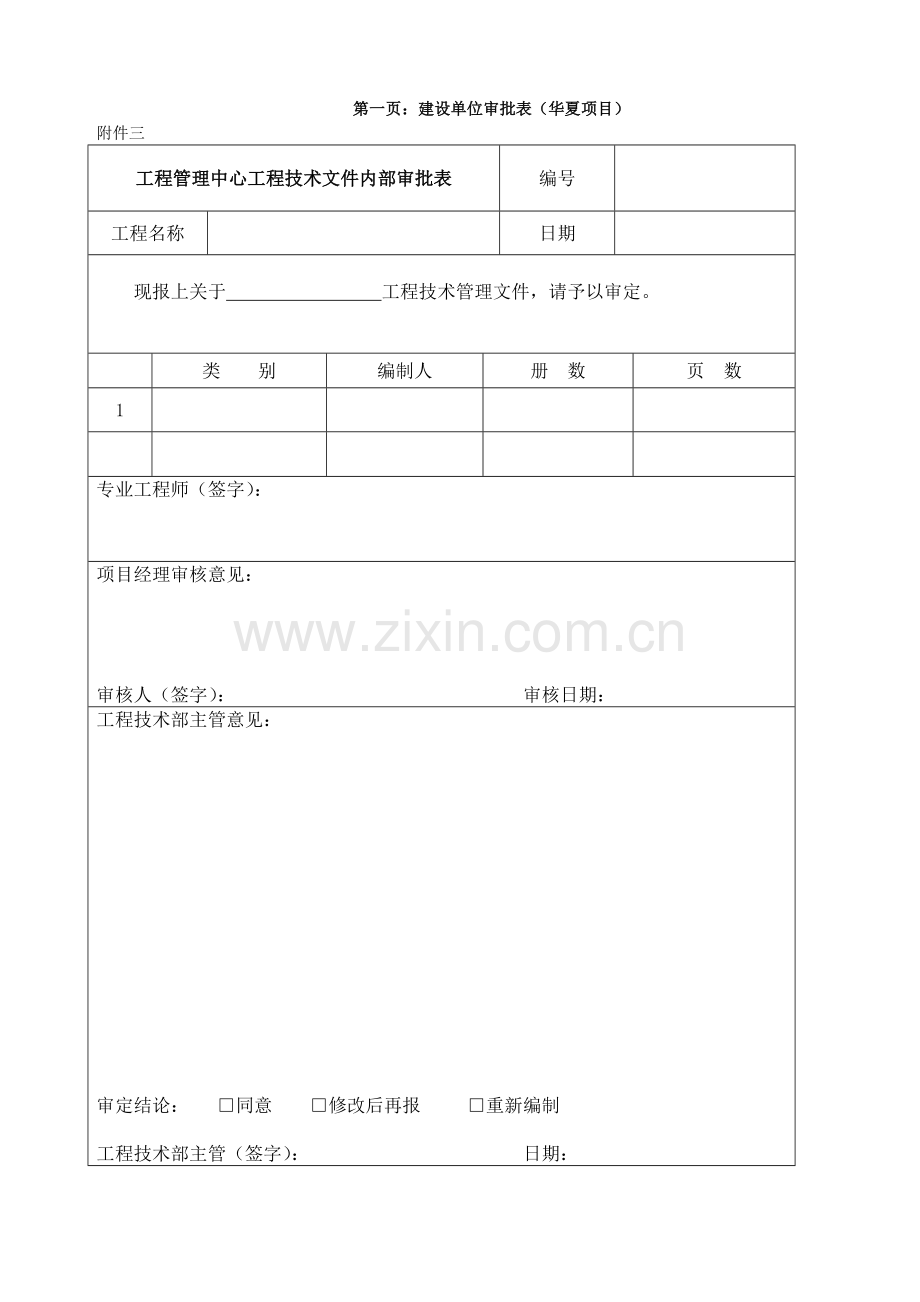

第一页：建设单位审批表（华夏项目）附件三工程管理中心工程技术文件内部审批表编号工程名称日期现报上关于 工程技术管理文件，请予以审定。类 别编制人册 数页 数1专业工程师（签字）： 项目经理审核意见：审核人（签字）： 审核日期：工程技术部主管意见：审定结论： 同意 修改后再报 重新编制工程技术部主管（签字）： 日期： 第二页：公司审批表工程项目名称路灯工程监理实施细则 廊坊市博科工程项目管理有限公司会 签 页 编制日期： 编 制 人： 专监 审 批 人： 总监 编 制 说 明编制依据：1.工程施工合同文件；2.工程监理合同文件；3.工程监理规划；4.市政工程监理有关规定、监理规范(GB/T50319-2013)；5.根据工程项目实际情况采用的相关验收规范（必须是现行规范）；6.国家强令性文件、法律、法规；7.本工程施工设计图纸、条文规定及建设单位有关文件。目 录1、工程概况2、工程项目相关单位3、监理控制措施及方法4、安全管理及组织协调5、施工现场监理管理办法一、工程概况1、项目名称：工程名称路灯工程2、建设位置工程地点二、工程项目相关单位建设单位：设计单位：监理单位：施工单位：三、监理控制措施及方法（一）施工前准备1、电力及路灯工程必须按照批准的工程设计及有关文件施工。施工人员应掌握设计意图，进行工程准备。2、施工前，设计单位应向施工单位进行设计交底，施工人员应按设计图进行现场核对。当有不符之处时，应提交设计单位作变更设计。3、工程开工前应编制施工计划书，计划书应包括下列内容：（1）施工程序和进度计划；（2）各工序的用工数量及总用工日；（3）工程所需材料进度表；（4）机械与运输车辆和工具的使用计划；（5）施工技术和安全措施；（6）施工预算；（7）大型及重点工程应编制施工组织设计。(二)工程监理要点1、建立完善严密的监理组织机构做好工程的监理工作，首先必须有一个精干、高效、专业运转协调的组织机构做保障。根据有关工程监理规定，监理工程同样是在接受业主的委托，签订监理合同的前提下，建立监理机构。机构人员应根据委托监理合同规定的服务内容、服务期限规模、工程类别、技术复杂程序、工程环境等因素确定。一般包括总监理工程师，总监理工程师代表，专业监理工程师和监理员。按照总监负责制的工作制度，总监理工程师负责全面工作，组织各专业监理人员编写监理规划，参加设计交底会，并将会议纪要签证，任命各专业分工人员。绿化监理机构同时还必须按照监理公司所制定的制度规定，监理员服从专业监理工程的工作安排，专业监理工程师服从总监代表的分工安排，总监代表服从总监理工程师的工作分工安排，职责分明、有条不紊地开展监理工作。2、加强工程施工质量及安全的监督管理工作（1）电气工程的施工质量管理 严格控制进场原材料的质量。 严格控制施工过程中的工程质量，加强施工过程控制。 加强验收程序管理。（2）施工的安全监督管理 施工单位要严格按照安全规范施工，对进场机械进行检查，作业人员要持证上岗，保证无安全事故发生。施工单位要严格按照安全规范施工，保证无安全事故发生。3、加强工程施工进度及投资管理的控制 （1）严格控制施工进度a做好施工前准备工作。凡是工程施工前必须要检查施工单位资质及管理人员到位情况，参加由业主组织的第一次工地例会，当施工单位开工条件具备后及时填报工程开工报审表，并组织施工单位按时开工。b施工过程中的进度控制工程施工过程中的进度控制，首先要审查施工单位提交的施工进度计划是否合理；其次检查督促施工单位在施工过程中按进度计划实施情况，当检查发现实际进度与计划进度发生较大偏差时，应协助施工单位分析原因，使进度计划符合工程实施实际情况，尽量满足合同规定的总工期要求。（2）严格控制工程投资首先要熟悉施工图纸、设计要求，按合同规定，根据工程实际进度审核施工单位提交的工程款支付申请。其次要严格控制不合理项，把好签字关，特别是涉及到合同价外的绿化变更工程，要认真审核工程量及单价。 (三)电力施工1、电力施工应符合下列规定：（1）基础应坚实和密实，不得铺设在冻土和未经处理的松土上。（2）电缆铺设应符合设计要求。（3）沟槽还土后应进行分层夯实。 (四)路灯照明工程监理要点（1）线路敷设A. 电缆在任何敷设方式及其全部路径条件的上、下、左、右改变部位，其弯曲半径应为电缆外径的10倍。B. 电缆敷设时，应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉。电缆外观应无损伤，绝缘良好、电缆绞拧、护层折裂等机械损伤。电缆敷设前应用500V兆欧表进行绝缘电阴测量，阴值不得小于10M。C. 电缆在灯具两侧预留量不小于0.5m。D. 电缆之间、电缆与管道之间平行和交叉时最小净距应符合相关规定。E. 电缆埋设深度应下不小于0.5m。F. 坑回填应每回填300mm厚度夯实一次，夯实程度达到原状土密实度的80及以上。（2）接地保护1）电气装置的下列金属部分，均应接地。A. 室外配电装置的金属构架及靠近带电部份伯金属遮挡和金属门；B. 配电和灯具的金属外壳；C. 其它因绝缘破坏可能使其带电的外露导体。2）灯具、配电箱等金属电力设备采用接地保护时，其接地电阻不大于4。3）接地装置的导体截面应符合热稳定和机械强度要求；按设计图纸选择接地，并满足接地电阻小于等于4的要求，在设计中没有明确的，根据防雷接地相应施工规范选用，当使用圆钢时，直径不得小于10mm，扁钢不小于425mm，角钢厚度不小于4mm。（3）等电位联结本工程水系要做等电位联结，具体施工按照施工规范及有关规定进行。（4）管内穿线配线所采用的导线型号、规格应符合设计规定，对穿管敷设的绝缘导线其额定电压不应低于500V，管内穿线宜在地面工程结束后进行，应将电线及保护管内的积水和杂物清除干净，接头应设在接线盒内。（5）配电箱柜安装1）配电箱（盘）、柜安装盘箱柜安装应在土建湿作业后进行，配电箱柜到达现场后应组织有关方面进行检查验收工作，认真核对配电箱柜与设计要求是否相等，以及规格、数量型号、各种元件及接线是否符合国家验收规范要求，合格证、技术文件是否齐全，元件、配电箱柜外观有无损坏，待监理验收后存放在安全可靠不潮湿的地点。安装前根据设计图纸要求仔细核对箱柜的型号及安装位置，做好安装前的准备工作，安装高度及安装方式按设计要求，当无设计要求时按有关规范安装。2）配电箱、柜主要技术条件：a. 所使用的新技术、新材料、新工艺必须先经试验（试点）和按国家规定组织鉴定，有相应规程和标准，未经试验鉴定或未达到技术指标要求者，在本工程中不得使用。b. 多股线必须涮锡，压接线端子。c. 母线为铜母线，母线搭接处必须涮锡，涮锡前应将其表面进行处理，涮锡后表面应平整无杂物，母线应涂复黑漆，漆膜应完整，无杂物，母线涂复黑漆起止位置应一致，整齐，并相序色标，且不易退色，开关及接触器的进线必须贴色标，当进线为塑料铜线时，应该有明显相序标识，箱内配线必须符合国家规范要求。d. 箱、（柜）体应在明显，易操作的地方设置不可拆卸的接地螺丝，并设置接地标志，暗装配电箱在右上角预留404mm镀锌扁钢作为进出电管接地用，长度不小于10cm，配电箱（柜）的盖门，覆板等处装有电器并可开启时应用裸铜软线与接地螺丝可靠连接。e. 配电箱（柜）内电气开关下方宜设标志（牌）标明出线开关所控支路名称或编号，并标明电器规格，箱内电器元件的上方标志该元件的文字符号，系统图上的文字符合一致。f. 所使用的图形和符号应符合相应的国家标准。箱、柜内元件质量，认证标志准确，安装固定可靠，接线正确，牢固；外接端子质量，外接导线预留空间，箱柜内配线规格与颜世，电气间隙及爬电距离符合规范要求。g. 箱体颜色应按合同及业主提供的色标生产，箱体内部油漆应均匀，完整，外表油漆均匀、平整、无明显划痕，无起泡，滴流等现象，固定电气的支架均应涮漆，漆大同小异能有反光眩目现象，交货时应配备与箱体同一批号。h. 配电箱（柜）内的电源指示灯应接在总开关前侧。指示灯应采用图纸给定规格的指示灯。指示灯及按钮的颜色应根据“电工成套装置中标志灯和按钮的颜色”的规定执行。i. 箱体加工应平整、无手工敲打痕迹。所有金属加工件均不应有毛刺，尺寸要准确，装配公差要符合要求。所有镀锌件应做到镀层均匀、平整。使用螺丝要妥当（如应使用平机螺丝处就不能使用其它螺丝），漏出柜面的螺丝应使用镀锌件，所有螺丝必须加设平垫、弹簧垫。箱内不应有散浇的导线头等杂物。j. 箱内应贴有本箱系统图、设备编号、铭牌内容齐全。3）箱盘固定A. 箱柜安装工艺流程：设备清点验收设备定位基础槽钢制安箱柜安装内部接线绝缘摇测调整测试送电试运行。B. 箱盘柜内的配线要求：a. 箱盘柜内的配线应整齐、清洗、美观，并捆扎成束，控制回路、信号长短一致，在活动部位应用绑扎线固定，导线绝缘良好、无损伤，箱盘柜内的导线不应有接头，箱柜内引进引出的导线应留有适当的余量。b. 单股芯线采用盘圈压接，盘圈的大小不能大于平垫的外径，多股芯线采用端子压接，压接时导线应与端子接触紧密，压接面受力要均匀，压接严密。c. 导线连接牢固紧密，不伤线芯，压板连接时应压紧无松动，螺栓联接时，在同一端子上导线不超过两根，相线、零线PE，按图纸正确连接，平垫弹垫齐全，压接均匀牢固可靠。d. 电缆芯线和所配导线的端部应标明回路编号，字迹清晰不易褪色。e. 配电箱回路全部电气安装完毕后，用500V兆欧表对线路进行绝缘摇测，相线与相线之间、相线与零线之间、相线与地线之间的绝缘阻值，其绝缘阻值不得低于0.5M，同时做好记录，摇测时应两人进行。（6）灯具安装1）灯具安装一般要求A. 灯具、光源按设计要求采用，所有灯具应有产品合格证，灯内配线严禁外露，灯具配件齐全。B. 在灯具安装前必须仔细比对灯具效果图，做到随时与设计沟通，在安装过程中厂家技术人员住现场配合施工安装，不仅做到满足使用功能要求，同时达到效果图要求的景观效果。C. 在施工前，技术人员、施工人员应根据设计图纸的要求对所施工部位的灯具数量、规格、型号进行核对。D. 灯具安装应在土建、绿化种植及地面清理结束后进行，安装前应清理灯盒内的杂物，并刷好防锈漆。E. 根据安装场所检查灯具是否符合要求，检查灯内配线，灯具安装必须牢固，位置正确，整齐美观，接线正确无误。3KG以上的灯具，必须预埋吊钩或螺栓，低于2.4M灯具的金属外壳应做好接地。F. 需要接地的灯具的金属外壳应接在接地螺栓上，螺口灯具、相线应接在螺口的中心触点，多股软铜线的端头需盘圈刷锡。G. 压线时分清相色，黄绿红为相线，淡蓝色为零线，黄绿双色为PE线。H. 安装完毕，摇测各条支路的绝缘电阻合格后，方允许通电运行。通电后应仔细检查灯具的控制是否灵活，开关与灯具控制顺序相对应，如发现问题必须先断电，然后查找原因进行修复。2）灯座基础施工为防止电缆连接部分因雨水等浸泡发生漏电情况，庭院灯下应做混凝土基础并在混凝土基础内加套管。灯座基础一般分为与地表平行或高于地表3cm。灯座基础裸露部分可以使用镶嵌卵石等材料保证效果美观。庭院灯如在园路边，灯座基础应与路牙平行，如镶嵌卵石，卵石镶嵌后高度应与路牙平行。绿地内灯座基础如镶嵌卵石，镶嵌后高度应比草坪高3cm。3）具体灯具安装A. 投射灯、草坪灯等灯具安装室外安装时，铁制灯具铁制外壳应用接地线连接并可靠。同一条道路场所成排安装的灯具，距其道路边沿等距，其中心偏差不应大于5毫米，灯具安装前先做实验，合格后方可安装，避免灯具安装完毕后造成返工。B. 庭院灯、庭院路灯灯具安装a. 对于庭院灯、庭院路灯等大型灯具，安装前必须先进行放线定位，浇好基础及预埋件，预埋件必须牢固可靠，基础达到强度后方可进行安装。b. 灯具安装前，其线路要经过验收，并在灯具安装处留出接线长度，并做好标记，以便安装使用。c. 庭院灯、庭院路灯的安装：在安装前先对灯具进行试验，试验合格后再进行安装；首先将灯具托起，把预埋好的螺栓插入灯具底座螺孔内，用螺帽将灯柱稳定后再进行精确定位。然后将导线接好头，包扎严密；庭院灯及庭院路灯的金属外壳应与埋地的镀锌扁钢作可靠连接，经测试其接地电阻值不应大于4欧姆。（7）电气线路保护照明线路保护为短路保护和过负荷保护两种。短路大多由线路绝缘破坏引起，过负荷是由于照明负荷盲目增加引起。A. 熔断器额定电压必须大于（或等于）其安装回路额定电压。B. 自动开关的额定电流大于被保护线路的计算电流并尽量接近线路计算电流。C. 用接地线装置与电气装置的金属部份相连接，这样当人体接触此部份带电体时，流过人体的电流能够降低到安全数值。(五)工程验收1、工程竣工验收前，施工单位应与一周前向质检部门提供下列有关文件：（1）工程中间验收记录；（2）设计变更文件；（3）竣工图和工程决算；（4）外地购进材料检验报告；（5）附属设施用材合格证或试验报告；（6）施工总结报告。2、工程质量验收应符合下列规定： 工程的质量验收应符合验收规范的有关规定。3、 竣工验收后，应填报竣工验收单。 4、安全管理及组织协调 4.1安全监理由于施工现场人员流动量大，地质复杂，多班组交叉作业，不安全因素较多，杜绝安全事故发生是保证工程工期、投资目标实现的基本条件，监理工程师必须定期对施工单位安全管理情况进行检查。4.1.1检查安全生产责任制的落实情况，施工组织设计必须有安全技术措施，各作业班组必须健全安全责任制，项目经理部有专职安全员跟班值勤，班组责任到人。4.1.2检查施工单位重要工序的安全预防措施和保护措施。基坑开挖、脚手架搭设、模板施工、吊装等重要工序，施工前必须要根据有关规范进行设计，并制定相应的操作规程，进行书面安全技术交底，作好施工前的一切准备工作，经技术负责人审定后由专职安全员监督实施，同时还要根据气候、地质等情况，作好防洪、防火、防滑坡等安全工作。4.1.3定期检查各工种安全生产操作规范，特种作业人员管理制度、施工机械安全检查制度的执行情况，劳动保护设施的配备，劳保品的使用情况，消除生产中各种不安全隐患。4.2组织协调协调的目的是为了实现工程项目目标。在施工过程中，会遇到各种各样的问题，涉及到业主、设计、施工、监理、材料供应单位，还有政府有关部门、工程毗邻单位之间的协调 ，这就需要监理工程师通过监理组织系统和项目组织系统，利用权责关系，采用指令、协商、会议等方式协助业主对工程项目内部的关系进行协调， 以使工程各方在实现工程项目总目标上作到步调一致，达到运行一体化。5、施工现场监理管理办法5.1监理例会制度定期由总监理工程师主持召开监理例会，总结上一阶段工作，布置下一阶段工作，讨论和解决工作中的有关问题。5.2监理报表5.2.1现场监理人员应按时填写监理日志，监理日志应记载下列事项：1）天气和施工环境情况。2）当日施工进展情况。3）当日监理工作情况，包括旁站、巡视、见证取样、平行检验等情况。4）当日存在的问题及协调解决情况。5）其他有关事项。5.2.2每月编发一期监理月报，监理月报反映本月工程的下列情况：1）本月工程实施情况；2）本月监理工作情况；3）本月施工中存在的问题及处理情况；4）下月监理工作重点。5.3监理资料整理制度5.3.1监理资料严格按照监理规范要求的内容进行整理； 5.3.2监理资料由现场监理工程师整理存档。
