现代消防系统工程施工组织设计样本.doc

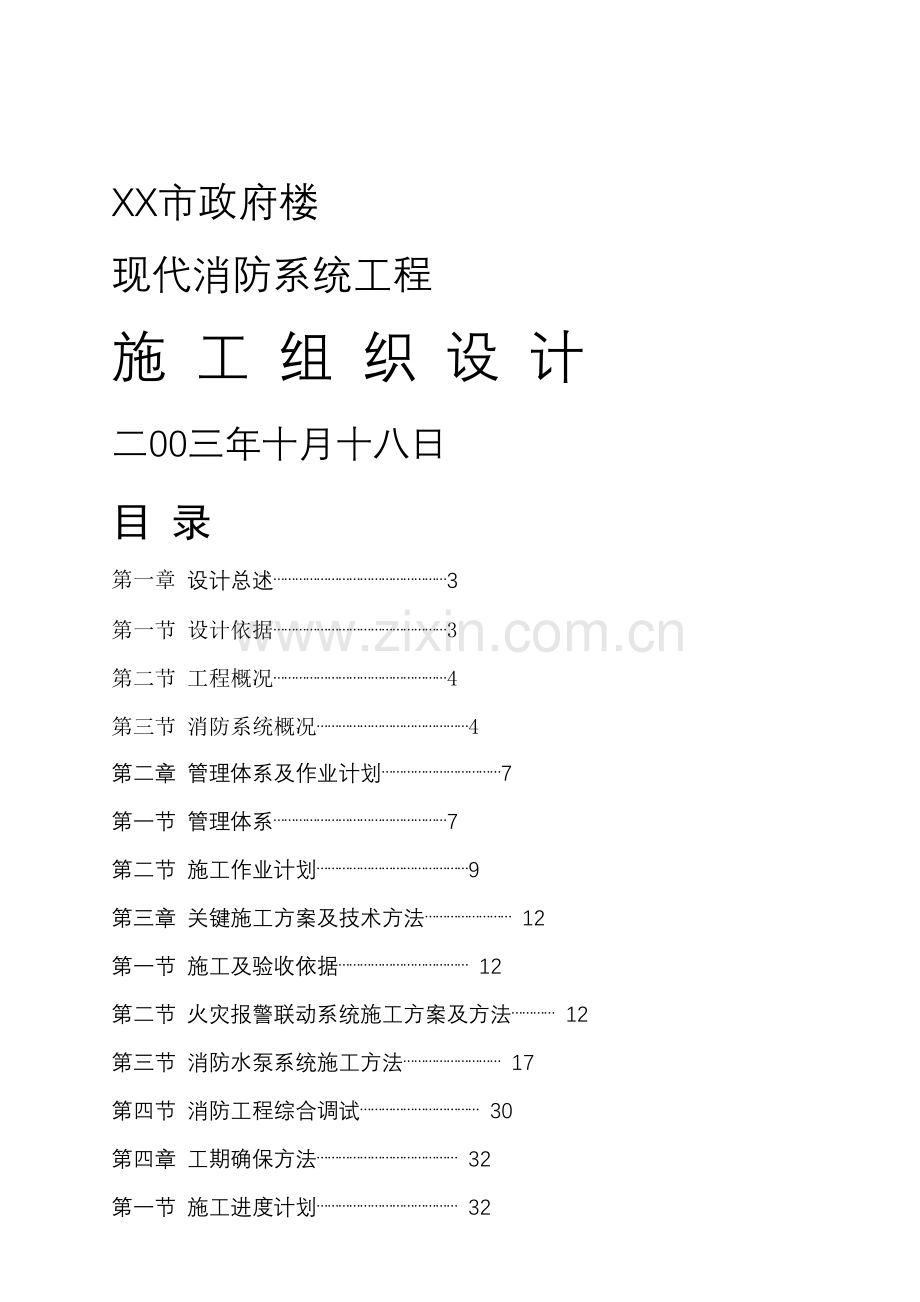

XX市政府楼现代消防系统工程施 工 组 织 设 计二00三年十月十八日目 录第一章 设计总述3第一节 设计依据3第二节 工程概况4第三节 消防系统概况4第二章 管理体系及作业计划7第一节 管理体系7第二节 施工作业计划9第三章 关键施工方案及技术方法 12第一节 施工及验收依据 12第二节 火灾报警联动系统施工方案及方法 12第三节 消防水泵系统施工方法 17第四节 消防工程综合调试 30第四章 工期确保方法 32第一节 施工进度计划 32第二节 工期确保方法 32第五章 质量目标及质量确保方法34第一节 质量目标34第二节 质量管理体系35 第三节 质量确保方法36第六章 安全目标及确保方法44第一节 安全目标44第二节 安全确保体系44第三节 安全确保方法45第四节 安装工程安全施工方法47第五节 现场临时消防方法49第七章 物料采购及产品保护51第一节 物料采购51第二节 成品保护53第八章 和相关专业配合及文明施工55第一节 相关专业配合及承诺55第二节 文明施工56第三节 现场保护方案57第四节 现场保安57 2 第一章 设计总述第一节 设计依据1、 依据XX市政府二号楼消防工程施工设计图纸。2、 相关技术标准和规范2.1、火灾自动报警系统设计规范GB50116-98；2.2、火灾自动报警系统施工验收规范GB50116-92；2.3、自动喷水灭火系统设计规范GBJ84-；2.4、自动喷水灭火系统施工及验收规范GB50261-96；2.5、高层建筑设计防火规范GB50045-95；2.6、建筑设计防火规范GBJ16-87;2.7、电气装置安装工程低压电器施工及验收规范GB50254-96；2.8、电气装置安装工程IKV及以下配线工程施工及验收规范GB50258-96；2.9、气体灭火系统施工及验收规范GB50263-97。3 第二节 工程概况工程名称： XX市政府二号楼消防工程工程地址： XX市建筑面积： 约1.3万平方米建筑结构： 框剪建筑用途： 办公楼建设单位： XX市政府本工程关键包含消防系统设备材料供给和安装施工。具体内容：消防报警联动系统、消防自动喷淋系统、消火栓系统、气体灭火系统等项目标设备材料供给和安装施工。第三节 消防系统概况本工程属高层建筑，按高层民用建筑设计防火规范，其整体建筑为消防二级保护对象，采取总体保护方法。本工程设有室内、外消火栓系统，自动喷淋系统，气体灭火系统，火灾自动报警联动控制系统等系统。1、消防水源地下一层设有一个消防水池，和水泵房连接，以满足消火栓系统、喷淋系统需要。2、室外消火栓本建筑按规范设室外消火栓4套,由市政管网直接供水。3、室内消火栓室内消火栓系统为消防水池，水泵供水方法。消火栓泵设于消防水泵房，消火栓供水泵：XBD5/20-100D/3Z，2台，一用一备，每台配用电机30千瓦。4、自动喷淋系统本建筑地下车库及办公室均设置自动喷淋灭火装置。自动喷淋系统供水泵一样设于水泵房，喷淋泵均采取一用一备工作方法。水泵型号：XBD7/30-100D/3Z，2台。为了便于管理及维修，按防火分区分别每层均设有安全信号阀，水流指示器，排水阀及末端试水装置；并设有排水管道将水排往室外排水管网，设于管网系统中湿式报警阀2套、安全信号阀、水流指示器等全部将状态信号显示在控制中心消防报警控制器上。5、火灾自动报警及联动控制系统本建筑报警联动系统采取总体保护方法。由报警联动控制器、多线手动控制盘、消防直流供电单元，共同组装标准机柜中，安装在消防控制中心内。系统组成和功效分述以下：5.1消防报警：设备房、变配电室、屋顶电梯机房等处设感烟探测器，在地下车库设感温探测器，在发电机房，贮油间配对设感烟、感温探测器；在对应位置，设置手动报警按钮和消火栓按钮。5 在公共场所、电梯前室、走道、大厅等处设置火灾事故广播音箱。5.2联动控制功效：显示报警信号、设有消防水泵及喷淋泵手动开关按钮及信号、喷淋系统控制阀门开关信号、水池/水箱水位控制信号。火灾报警后，消防中心立即切断空调系统供电电源，关断相关部位或区域风机、给排水水泵；开启相关部位或区域防烟加压风机、排烟机、新风机及防排烟阀、防火卷帘、开启消防或喷淋水泵并接收其状态反馈信号。火灾确定后，强制相关消防电梯停于首层并接收其反馈信号，且接通火灾事故照明和疏散指示灯，开启本层或本防火区和其相邻防火分区及上下层之防火分区火灾事故广播。并开启相关防火分区卷帘关闭，将相关卷帘关闭信号反馈到消防控制中心。切断相关部位非消防电源及大厦天然气系统供给。发电机房、贮油间设置气体灭火系统，其相关报警信号及操作状态反馈到消防中心报警屏上，且在现场设有气体灭火控制盘，可手动紧急启停气体灭火系统。在大厦每个手动报警按钮处，设有火灾报警电话插孔，且全部机电房、电梯机房、值班室、消防泵房、总配电室等均设有一套火灾报警电话分机，消防控制中心消防电话通讯系统直接通话，并设有录音机于控制中心，以录下火灾对话。在地库及裙楼等手动报警按钮间距离不应大于30m。系统只需两线树形回路便可连接全部系统元件。每一回路内设6 置有短路隔离器，在开路或短路情况下，系统均能正常运行。6、气体灭火系统在发电机房、储油间各设置一套气体灭火系统。灭火系统设有自动控制和紧急手动控制两种方法。自动控制是以烟感和温感探测器及报警控制器操作，并将全部操作状态反馈到消防控制中心并报警。第二章 管理体系及作业计划第一节 管理体系1、 组织管理体系本工程成立以项目经理为关键项目经理部。实施项目经理负责制。项目经理部对本工程项目标工程质量、安全文明施工、工程进度及成本等进行有效控制，高效率、有计划地组织协调和客理，确保本工程优质、高效、安全地按期完工。依据本消防工程具体情况，下设4个施工班组。电工一班、二班、水工一班，二班。另外，建立现场工程部及库房，设专职库管员、质检员。7 组织管理体系以下图所表示：电气施工员电工一班电工二班水工一班水工二班库管员给排水工员电气工程师给排水工程师质检员安全员资料员项目经理何平2、项目经理部关键组成人员：2.1. 项目经理：1人，负责整个工程全方面领导工作2.2. 主管工程师：2人，(电气工程师和给排水工程师各1人)，检验各个单项工程施工进度及完成情况，负责本专业技术工作和质检工作。2.3. 施工员：2人（水电各1人）2.4. 安全员：1人2.5. 资料员：1人2.6. 库管员：1人2.7 质检员：1人8 第二节 施工作业计划1、技术准备和材料计划1.1、认真消化熟悉施工图纸，准备好图纸会审要提问题，认真参加技术交底会审，尽可能把问题处理在施工之前。对施工图纸中疑难问题应主动立即和监理、设计和相关专业联络，立即处理。1.2明确设计要求，查阅规范、标准，现场资料应准备齐全，随用随查，做到按图纸和规范施工。1.3做好具体可行施工组织设计和各单项工程施工方案，向施工人员进行口头交底，关键关键部位施工前再次交底，问题没有处理，不要盲目施工。1.4严格实施入场三级安全教育，按要求对工人进行安全交底，并和每个工人签订安全责任书，把安全方法落实到各施工班组和全体工人。1.5入场后由专业主管工程师负责编制本工程材料计划，材料计划须报企业总工室审批，由企业材料部按审批计划比价采购，采购前须经甲方、监理方认可后才能采购，并组织材料进场。2、劳动力安排2.1 本工程拟设两个电工班，每个电工班设班长1人，电工7人，共8人，电工人数视工程进度可增加到10人。电工必需持证上岗。9 2.2 本工程拟同时设两个水工管道班，每个水工班设班长1人，水工7人，共8人，并配置对应人数焊工和辅工。焊工必需持证上岗。2.3 依据具体工程情况随时调整加强技术人员和技术工人，确保工程质量和进度。3、施工机具及机具维修保养制度3.1 关键施工设备机具机具名称数量机具名称数量切管机4台气割设备2套套丝机4台钢管人字梯12套电焊机4台电锤12把台钻2台手枪电钻2把沙轮机2台开孔机2台滚槽机2台空压机1台卷杨机1台手动拉铆枪6把管钳10把虎钳5套电剪4把钢锯16把3.2关键检测仪表机具名称数量机具名称数量万用表2只压力表2只10 兆欧表1只电动试压泵1台接地电阻测试仪1只游标卡尺2把水平尺3把线路故障监测仪1台微压计1台测电笔16只测厚仪1台线锤10个塞尺10把数字声设计1台4、机具维修保养制度关键施工设备及测试仪表做到“二定”，定维修操作人员，定维修保养。机具应做到日擦拭，并填写设备日保养统计。定时检验维护，该注油注油，易损件定时更换。设备维修保养按本企业相关要求和相关设备使用维护说明书进行。5、施工现场部署5.1、 施工现场用屋标准上应在施工单位进场前和甲方现场管理人员协商后方能确定，在未正式确定前我企业暂定现场用地。办公室：1间，约25m2。材料库房：约80m2。工人宿舍：约60m2。关键设备元件库房：约25 m2。加工场地：约60 m2。5.2、 依据甲方指定用水、用电接口，安装施工现场用水用电11 管线及水表、电表。5.3、 现场监时消防设施，配置合适灭火器材。第三章 关键施工方案及技术方法第一节 施工及验收依据1、本工程消防工程图纸。2、供货商提供设备安装使用说明书。3、本工程施工协议及消防局相关本工程审图意见。4、火灾自动报警系统施工及验收规范。5、自动喷水灭火系统施工及验收规范。6、电气装置安装工程低压电器施工验收规范。7、电气安装工程1KV及以下配线工程施工及验收规范。8、高层建筑设计防火规范。第二节 火灾报警联动系统施工方案及方法1、线管敷设1.1全部配管工程必需以设计图纸为依据，严格按图施工，不得随意改变。如必需改变位置和走向，除在图上标示清楚外，同时办理相关变更手续，具体操作严格按以下要求施工。12 1.2配管应沿最近路线敷设，尽可能降低弯头数。暗埋线管保护层厚度不应小于30mm，明敷线管采取钢管，管道外表必需刷防火漆。进入落地式电柜管线应排列整齐，高度一致，管口应高出基础面大于50mm。1.3管路长度超出一定距离时，管路中间应加装过路接线盒。管子长度每超出45m，无弯曲时；管子长度每超出30m，有一个弯曲时；管子长度每超出20m，有二个弯曲时；管子长度每超出12m，有三个弯曲时。1.4加装接线盒位置应便于穿线和检修维护，不宜在潮湿或有腐蚀性场所加装接线盒。管子（金属线管）入盒时，盒外侧应套锁母，内侧应除去锋边和毛刺或装护口。2、线槽安装本工程消防中心到弱电井之间平面敷设金属桥架，弱电井坚向安装金属桥架以敷设消防中心到各楼层各类消防导线。现场安装时必需按以下要求操作：2.1 在吊顶内敷设各类管路和线槽需采取单独卡具吊装或支持物固定，不能依附在吊顶支架上。2.2 线槽直线段应每隔1.01.5 m设置吊点或支点。在下列部位也应设置支点：线槽接头处；距接线盒0.2 m处；线槽走向改变或转弯处。2.3 吊装线槽吊杆直径大于6 m m。2.4 管线经过建筑物变形缝处，应采取赔偿方法。导线跨越13 变形缝两侧应固定，并留有合适余量。3、导线敷设：3.1 管内或线槽穿线，应在建筑抹灰及地面工程结束后进行。穿线前应将管、槽内积水及杂物清除洁净。3.2不一样系统、不一样电压等级、不一样电流类别线路，不应穿在同一管内或线槽同一孔内。导线在管、槽内不应有接头或扭结。导线接头应在接线盒内焊接或用端子连接。3.3火灾自动报警联动系统导线敷设后，应对每1个回路用500兆欧表测量绝缘电阻，其线间绝缘和对地绝缘电阻大于20兆欧。4、火灾自动触发报警装置(感烟、感温探测器)4.1点型火灾探测器安装位置，应符合下列要求：探测器至墙壁、梁边水平距离不应小于0.5 m；探测器周围0.5 m内不应有遮挡物；探测器至空调送风口水平距离大于1.5 m，至多孔送风口水平距离大于0.5 m。感温探测器安装间距不超出10 m，感烟探测器安装间距不超出15 m，探测器距端墙距离不应大于探测器安装间距二分之一。探测器宜水平安装，如需倾斜安装时倾斜角不应大于45。4.2探测器底座应牢靠，其导线连接必需可靠压接或焊接。探测器底座穿线孔宜封堵，安装完成后探测器底座应采取保护方法。4.3探测器在立即调试时方可安装，在安装前应妥善保管，并采14 取防尘、防潮、防腐方法。4.4用试验器具对感烟、感温探测器施加其响应原因（烟、热风），或人为设置故障（取下探头），经过对讲机了解控制器声光报警情况，观察并统计探测器报警情况。5、手动触发报警装置5.1每个防火分区最少设置一个手动报警按钮，从一个防火分区内任何位置到最邻近一个手动报警按钮距离小于30 m。5.2手动报警按钮应安装在墙上距地面高度1.31.5 m处。5.3手动报警按钮应安装牢靠，不得倾斜。5.4消火栓报警按钮直接安装在消火栓箱内。5.5人工开启手动报警按钮和消火栓按钮，使其处于工作状态，用对讲机了解报警联动控制器报警信号及显示地址码，其地址码应和人工开启手报按钮编码号对应。6、火灾报警联动控制器装置6.1设置在消防控制中心本工程报警联动控制装置，安装应牢靠、平稳、不得倾斜，其后板面距墙不应小于1 m，以利检修。正面操作距离，单列部署大于1.5 m，双列部署大于2 m。控制柜正面距墙大于3 m。落地安装时，其底面高出地坪0.10.2 m。6.2装置配线应整齐，避免交叉，固定牢靠。所配导线端部均应标明编号，并和图纸一致，字迹清楚不易褪色。接线端子每个接线端孔接线不得超出两根。导线应留有大于20 m m余量。导线应捆成束，导线引入线穿线后，在进线管处应封堵。15 6.3控制器主电源引入线应直接和消防电源连接，不许使用电源插头和漏电开头。主电源应有显著标志。6.4控制器接地应牢靠并有显著标志，工作接地和保护接地线必需分开。6.5用火灾试验器探测器开启感烟、感温，依据控制器功效要求逐项检测：火灾报警功效及声光信号；故障报警功效及声光信号；自检功效；火灾优先功效；记忆及打印功效；消音复位功效；主备电源切换功效及电源指示功效；模拟显示器等。6.6消防控制设备外接导线，当采取金属软管作导管时，其长度不应大于0.5 m。金属软管和消防控制设备接线盒应采取锁母固定，并应依据配管要求接地。7、系统接地装置安装7.1工作接地线应采取铜芯绝缘导线或电缆，不得用镀锌扁铁或金属软管。7.2由消防控制室引至接地体工作地线经过墙壁时，应穿入钢管或其它坚固保护管。7.3系统应采取专用接地干线由消防控制室引至接地体。专用接地干线应用铜芯绝缘电线、电缆、其芯线截面积，大于25mm2。7.4由消防控制室接地板引至各消防设备接地线应选择铜芯绝缘导线，其线芯截面积大于4mm2。7.5接地装置施工完成用接地电阻测试仪测试接地电阻值；消防控制室工作接地电阻值应小于4欧姆；采取联合接地时，接地电阻应16 小于1欧姆。8、系统调试8.1火灾报警联动系统调试，应在建筑内部装修和系统施工结束后进行。8.2调试前应做好调试准备工作，按设计要求查验设备型号规格、数量、备品、备件；按要求检验系统施工质量，检验系统线路，对于错线、开路、虚焊和短路等进行处理，确保调试时主机安全。8.3应先分别对探测器、报警控制器、火灾报警装置和消防控制设备逐一进行单机通电检验，正常后方可进行系统调试。8.4火灾自动报警系统通电后，应按国家标准及相关报警控制器产品使用说明书，对报警控制器进行下列功效检验：报警记忆，电源自动切换和备用电源自动充电，备用电源欠压和过压报警，网络资源共享和控制。8.5对探测器按要求百分比抽查试验，其动作应正确无误。分别用主电源和备用电源供电，检验火灾自动报警系统各项控制功效和联动功效。火灾自动报警系统应连续运行120小时无故障后，按要求填写调试汇报。第三节 消防水系统施工方法1. 供水系统安装1.1消防水泵安装17 系统使用水泵和稳压泵规格、型号应符合设计要求：水泵出水管上应有止回阀，并安装检验和试水用放水阀门；泵组进水管上应用压力表，总出水管上应有压力表和泄压阀，压力表显程应为工作压力确实2-5倍。水泵吸水管应单独设置，而且不少于两条，吸水管上应有控制阀门，且直径不应小于水泵吸水口直径，控制阀门不应采取蝶阀。消防水泵安装应符合以下要求：消防泵基础安装基线和建筑线距离偏差不应超出 20；泵纵横向水平偏差不应超出0.1/1000，测量时应以加工面为基点；管道和泵连接后，不应在其上进行焊接和气割。消防水泵和消防水池在独立两个基础上，且相互为刚性连接时，吸水管上应有柔性连接管。开启、关闭压力表试验阀，察看压力表是否正常。1.2消防稳压设备消防稳压设备气压罐，其容积、气压、水位及工作压力应符合设计要求。消防稳压设备上安全阀、压力表、泄水管水位指示器等安装应符合产品使用说明书要求。消防稳压设备安装位置、进水管及出水管方向应符合设计要求，其四面应有宽度大于0.7m检修通道，罐顶到楼板或梁底最小距离大于1.0m。18 1.3消防给水管道安装穿墙管道应加套管，管道和套管空隙用石棉水泥等不燃材料填塞密实。检验图纸及实际情况，管材及管件外观是否符合设计要求。要求其材质、规格、型号符合设计要求，表面无裂纹、缩孔、夹渣、折迭、重皮等缺点；螺纹密封面完整、无损伤、毛刺等缺点，法兰密封面应平整、光洁；镀锌钢管内外表面镀锌层不得有脱落、锈蚀等现象。全部管件要有生产厂合格证；必需时送检，检验其厚度管质量是否符合技术要求。管网连接：当管子公称直径小于100时，应采取螺纹连接；当管子公称大于或等于100时，可采取沟槽连接或法兰连接。连接后均不得减小管道通水横断面面积。螺纹连接采取机械切割管子，切割面不得有飞边、毛刺；管道变径时用异径接头；公称直径大于50管道不采取活接头；螺纹连接密封填料应均匀附着在管道螺纹部分；拧紧螺纹时，不得将填料挤入管道；连接处外部应清理洁净。焊接法兰连接：管道焊缝或弯曲部位不得开孔，焊接距起弯点大于100，且大于管外径；焊接距支架、吊架大于50；两面焊接管道法兰，法兰内侧焊接不得出法兰密封面；焊接表面不许有裂缝、气孔、夹渣、溶合性飞溅、咬边、凹陷、接头坡口错位等。管道穿过建筑手变形缝时，应设置柔性短管。穿过墙体或楼板时19 应套管，套管长度不得小于墙体厚度，或高出楼地面50。管道焊接环缝不得在套管内。套管和管道间隙采取不燃材料填塞密实。消防供水管道应涂以红色或红色环圈标志。消水栓及喷淋干管最下部设置排水口，方便锈水和杂物清除。关闭水箱通向干管闸阀，打开干管最下部排水阀，将水放空，清除锈水和杂物。阀门安装按设计要求查对其型号、规格，并按其水流确实定其安装方向，保持二者一致。2、自动喷水灭火系统安装2.1喷头安装喷头安装前优异行喷头外观检验，喷头型号、规格、公称动作温度应符合设计要求，外观应无缺点和机械损伤，并无装饰性涂层，喷头螺纹密封面应无伤痕、毛刺、缺丝或断丝现象。2.2喷头保护面积和间距符合下表要求：标准喷头保护面积和间距建构筑危险等级分类每只喷头最大保护面积(m2)喷头最大水平间距(m)喷头和墙、柱面最大距离(m)生产建筑物8.02.81.4严重危险级储存建筑物5.42.31.1中危险级12.53.61.8轻危险级21.04.62.32.3喷头溅水盘和吊顶、楼板、屋面板距离不宜小于75mm，并不宜大于150mm；当楼面板、屋面板为耐火极限大于0.5非燃烧体时，其距离20不宜大于300mm；部署在有坡度屋面板、吊顶下面喷头应垂直于斜面，其间距按水平投影计算。2.4 喷头和门、窗、洞口、隔断和距离在门、窗、洞口处设置喷头时，喷头距洞口上表面距离小于150mm；当喷头安装于不到顶隔断周围时，喷头和隔断水平距离和最小垂直距离符合下表要求：水平距离（mm）150225300375450600750800最小垂直距离（mm）751001502002363183864502.5边墙型喷头部署喷头距吊顶、楼板、屋面板距离大于100mm，并小于150mm，距边墙距离大于50mm，小于100mm。沿墙部署喷头时，其保护面积和间距符合下表要求：建构筑物危险等级每个喷头最大保护面积 (m2)喷头最大间距（m）中危险级83.6轻危险级144.62.6本工程地下车库及地下层等无吊顶区位，采取上喷形式或加集热盘。2.7喷头安装在系统管网试压、冲洗合格，油漆管道完后进行。2.8安装喷头时，不得对其进行拆装、改动，并严格严禁给喷头附加任何装饰性涂层。21 2.9安装在易变机械损伤处喷头，应加设喷头防护罩。2.10安装喷头使用专用扳手，严禁使喷头框架和溅水盘受力。安装中发觉框架或溅水盘变形喷头应立即用相同喷头更换。3、报警阀组安装3.1自动喷水灭火系统报警阀组安装，按先安装水源控制阀、报警阀，再连接报警阀辅助管道次序进行，应使其和水流方向一致。3.2报警阀安装距地面高度1.2m，确保二侧距墙大于0.5m，正面距墙大于1.2m。安装报警阀组室内地面应有排水设施。3.3湿式报警阀组安装要求以下：确保报警阀前后管道中能顺利充满水；压力波动时，水力警铃不发生误报警；报警水流通路上过滤器应安装在延迟器前，且便于排渣操作地方。3.4报警阀功效试验，当打开报警阀试水阀门放水，等延时不超出90S 后，水力警铃应发出报警信号，水流指示器应输出报警信号，压力开头应接通电路报警并开启水泵。关闭报警阀试水阀门，水力警铃应停止报警，压力开关停止动作，延时器停止。3.5报警阀组附件安装要求以下：压力表安装在报警阀上便于观察位置；排水管和试验阀安装在便于操作位置；水源控制阀安装应便于操作，且有显著开闭标志和可靠锁定设施。224、其它组件安装4.1水力警铃和报警阀连接采取镀锌钢管，当镀锌钢管公称直径为15mm时，其长度小于6m；当镀锌钢管公称直径为20mm时，其长度不应大于20m；安装后水力警铃开启压力大于0.05mpa。4.2水流指示器安装要求以下：水流指示器安装在管道试压和冲洗合格后进行，其规格、型号符合设计要求；水流指示器应竖直安装在水平管道上侧，其动作方向和水流方向一致；安装后其浆片、膜片应动作灵活，不应和管壁发生碰 擦。4.3信号阀应安装在水流指示器管道上，和水流指示器之间距离大于300mm。4.4排气阀安装应在管网试验和冲洗后进行；排气阀应安装在配水干管顶部配水管末端，确保无误。4.5控制阀规格、型号和安装位置应符合要求，安装方向正确，阀内清洁，无堵塞、无溢漏。关键控制阀要加设启闭标志，隐蔽处控制阀在显著处设指示其位置标志。4.6节流装置应安装在公称直径大于50mm水平管段上；减压孔板应安装在管道内水流转弯处下游一侧直管上，且和转弯处距离不应小于管子公称直径两倍。4.7压力开关要竖直安装在通往水力警铃管道上，且不许在安装中拆装改动。23 4.8末端试水装置安装在系统管网末端或分区管网末端。5、管网安装5.1管道安装位置应符合设计要求，当无设计要求时，管道中心线和梁柱、楼板等最小距离符合下表要求：公称直径(mm)253240507080100125150200距 离(mm)4040506070801001251502005.2管道支架、吊架、防晃支架安装要求以下：管道要固定牢靠，管道支架或吊架之间距离小于下表要求：公称直径(mm)253240507080100125150200250300距 离(mm)3.544.5566 6.5 7 8 9.511 12管道支架、吊架、防晃支架形式、材质、加工尺寸及焊接质量应符合设计要求和国家现行相关标准要求。管道支架、吊架安装位置不妨碍喷水效果，管道支架、吊架和喷头之间距离大于300mm，和末端喷头之间距离小于750mm。配水支管上每一直管段、相邻两喷头之间管段设置吊架大于一个，当喷头之间距离小于1.8m时，可隔段设置吊架，但吊架间距小于3.6m。当管子公称直径等于或大于50mm时，每段配水干管或配水管设置防晃架不少于一个；当管道改变方向时，应增设防晃支架。竖直安装配水干管在其始端和终端设置防晃支架或采取管卡固定，其安装位置距地面或楼面距离为1.51.8m。支吊架在制作好后应用钢丝刷除锈，再刷底漆两遍，面漆两遍，24 安装过程中如有油漆被擦落现象，应立即补漆。5.3配水干管、配水管应作红色或红色环圈标志。5.4管网在安装中止时，应将管道敞口封闭。5.5管道沟槽连接施工工艺，依据（消防规范大于或等于DN100管道连接采使用方法兰盘或沟槽管道连接。）使用滚槽机滚槽时应均匀加压，避免管子裂缝和喇叭口过大。槽深度控制在2mm3mm之间。管子滚槽后应对管口进行打磨，确保密封面光滑。上密封圈时应在密封圈上涂抹中性润滑剂（餐洗剂），确保密封圈不被拉伤和安装快捷。6、室外消防管道施工工艺室外消防管道在试压合格后必需进行防腐处理，通常采取沥青玻璃布防腐，钢管除锈后和涂底漆间隔时间不能超出8h，涂沥青后应立即缠绕玻璃布，玻璃布压边宽度应为30mm40mm。埋地管道安装时，若设计未要求管基形式，管道可敷设在未经松动厚土上，若遇局部基础松软，应加固。7、消火栓系统安装工艺7.1消火栓型号、规格应符合设计要求，同一建筑物内室内消火栓，应采取同一厂家相同规格、型号产品。7.2法兰、焊缝及其它连接件设置，应便于检验维修，且不得紧贴墙壁、楼板或管架。7.3穿墙或穿过楼板管道应加套管，焊缝不宜置于套管内，穿25 墙套管长度不应小于墙厚，穿楼板套管应高出地面20mm。7.4管道和套管间隙应用石棉或其它不燃材料填塞。7.5室内消火栓栓口离地面高度宜为1.1m。7.6室内消火栓栓口出水方向宜向下或和设置消火栓墙面垂直。7.7安装时，必需取下箱内水枪、消防水带等部件。不许可用钢钎撬，锤子敲击方法将箱硬塞入预留孔内。而应将其平稳地放入。定好位后，四面缝隙用填料填补饱满，并清除箱内异物，打扫洁净。7.8消火栓处按钮应能直接起动消防水泵，按钮应有预防误开启消防水泵保护方法。7.9消火栓水枪齐全完好，无砂眼漏水现象。接口垫圈完整，水带外观完整无损、无腐蚀、无污染现象，渗水量不得超出标准要求。7.10室外地下式消火栓井盖应有“消火栓”字样显著标志。7.11室外地上式消火栓应设在便于消防车吸水操作地点，且离建筑物外墙距离不应小于5m（若实际有困难时，可为1.5m）离道路边不应大于2m。8、系统试压和冲洗8.1管网安装完成后，对其进行强度试验、严密性试验和冲洗。强度试验和严密性试验用水进行。试压用压力表不少于二只，精度不低于1.5级，量程为试验压力值1.52倍。对不能参与试压设备、仪表、阀门及附件加以隔离或拆除；加设临时盲板要含有突出于法兰边牙，且作显著标志。系统试压过程中出现泄漏时，要停26 止试压，并放空管网中试验介质，消除缺点后再试。8.2水压试验当系统设计工作压等于或小于1.0mpa时，水压强度试验压力为设计工作压力1.5倍，并不低于1.4mpa；当系统设计工作压力大于1.0mpa时，水压强度试验压力应在该工作压力基础上增加0.4mpa。水压强度试验测试点应设置系统管网最低点。对管网注水时，应将管网内空气排净，并应缓慢升压，达成试验压力后，稳压30min目测管网应无泄漏和无变形，且压力降不应大于0.05mpa。水压严密性试验应水压强度和管网冲洗合格后进行。试验压力应为设计工作压力，且稳压二十四小时应无泄漏。8.3管网冲洗管网冲洗在试压合格后分段进行。管网冲洗采取生活用水进行。冲洗前，应对管道支架、吊架进行检验，必需时应采取加固方法。对不经冲洗设备和冲洗后可能存留脏物、杂物管段，应进行清理。管网冲洗所采取排水管道，应和排水系统可靠连接，其排放应通畅安全。排水管道截面积大于被冲洗管道截面面积60%。管网冲洗水流速度大于3m/s。当现场冲洗流量不能满足要求时，应按系统设计流量进行冲洗，或压气动冲洗法进行。管网地上管道和地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。27 管网冲洗水流方向应和灭火时管网水流方向一致。冲洗应连续进行，当出口处水颜色、透明度和入口处颜色基础一致时，冲洗方可结束。管网冲洗结束后，应将管网内水排除洁净。管网冲洗示意图：市政给水消防水池室外消防支管消防支管排水口排水口排水管排水管排水管排水口消防支管消 防主 管消防泵室外室外9、系统调试9.1准备工作系统调试应在其施工完成后进行，且含有下列条件：消防水池、消防水箱已贮备设计要求水量；系统供电正常；气压给水设备水位、气压符合设计要求；灭火系统管网内已充满水；阀门均无泄漏；配套火灾自动报警系统处于工作状态。9.2调试内容包含：水源测试，消防水泵调试，稳压泵调试，报警阀调试，和联动试验。28 9.3调试要求9.3.1水源测试：按设计要求消防水箱容积、设置高度及消防储水不作它用技术方法；按设计要求核实水泵接合器数量和供水能力。9.3.2消防水泵调试要求：以自动或手动方法开启消防水泵时，消防水泵应在5min内投入正常运行；以备用电源切换时，消防水泵应在1.5min内投入正常运行；稳压泵调试时，模拟设计压力时，稳压泵应自动停止运行。在设计负荷下运转2小时，其压力和流量应稳定，运转中无异常声音，各紧固连接部位不松动，滚动轴承温度不超出75，滑动轴承温度不高于70；填料压盖松紧应适度，温升应正常，一般软填料泄漏不应超出10-20滴/min；机械密封不宜超出10ml/h；电动机电流不应超出额定值；运转中应稳定无较大震动，泵径向振幅：当转速1000-1500转/min时，小于0.08mm，当转速1500转/ min时，不应大于0.06 mm。9.3.3报警阀调试：湿式报警阀调试时，在其试水装置处放水，报警应立即动作，当延时不超出90s后，水力警铃应发出报警信号，水流指示器应输出报警电信号，压力开关应接通电路报警，并应起动消防水泵。9.3.4水流指示器、信号阀等按实际安装数量20%-30%百分比进行未端放水试验，对应湿式报警阀及对应系统组件动作，并应开启消防水泵。29 9.3.5开启一只喷头或开启末端试水装置，其相关水流指示器、压力开关、水力警铃和消防水泵等应动作并发出对应信号，测试并统计喷淋管压力值是否满足设计及规范要求。9.3.6在消火栓系统高、中、低各分区不一样楼层，开启消火栓按钮，在消防控制室应有信号显示并立即开启消火栓供水泵。9.3.7水泵接合器应逐套进行测试，以确保泵接器和消防管网连通正常。9.3.8消火栓静压测试，在高、中、低分区抽测消火栓静压，应符合设计及规范要求。9.3.9屋面稳压增压设备应按设计要求启、停泵压力立即启泵或停泵。9.3.10开启屋面试验消火栓，对应消防泵应立即开启，消防控制室应有相关信号显示。第四节 消防工程综合调试1. 对室内消火栓系统控制功效在消防控制中心操作启、停消火栓泵13次现场观察水泵启、停及信号反馈。在消火栓处操作启泵按钮，观察水泵工作及信号反馈情况。要能正确启、停、显示水泵工作状态和开启按钮位置。2. 对自动喷淋灭火系统控制功效在消防控制中心操作启、停喷淋泵13次，显示喷淋泵工作状态。30进行末端放水试验，报警阀水流指示器，信号阀等设备应在消防控制中心显示其工作状态及反馈信号。3. 切断非消防电源火灾确定后，应能自动切断相关部位非消防电源。4. 电梯联动火灾确定后，发出探测信号，强制电梯全部停于首层，并接收其反馈信号，消防电梯联动迫降后可进行人工操作，其功效、信号均应正常。经过模拟火灾信号进行上述联动试验，观察电梯迫降首层情况和消防控制中心内电梯反馈信号。5、气体灭火系统控制功效显示系统手动、自动工作状态；在报警喷气释放阶段，控制室应有对应声、光报警信号，并能手动消音。在延时阶段，应能自动关闭防火门、窗，停止通风空调。在现场，人工开启和紧急切断试验13次，首先使用火灾探测器试验器，使感烟探测器和感温探测器报警，用电子秒表记时，当控制器报警达10S时，操作紧急停止装置，观察并统计控制器信号改变情况，然后令控制器重新报警，用秒表统计从控制器开始报警到开启消防设备信号灯亮为止时间，观察和固定灭火设备联动控制其它设备情况及信号反馈。在防护区门口灭火按钮操作，反复上述功效。用氮气替换钢瓶对防护区进行喷放试验，观察并统计试验控制功效、信号反馈及喷气工作情况。31 第四章 工期确保方法第一节 施工进度计划1、 具体依据协议工期及土建进度编制。根据协议要求，如遇下列情况，工期顺延：1
