中国联通光纤分布系统设备技术规范样本.doc

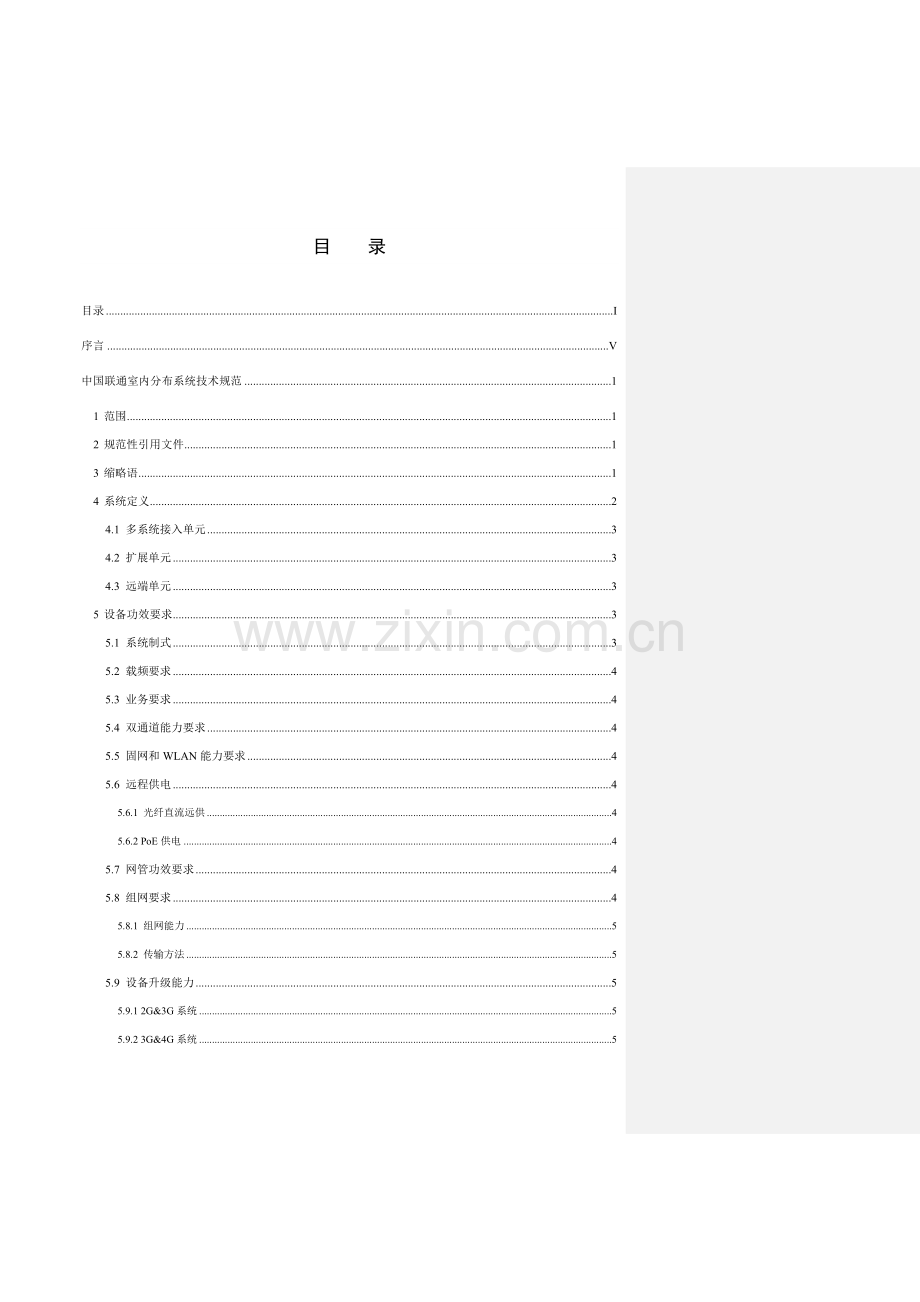

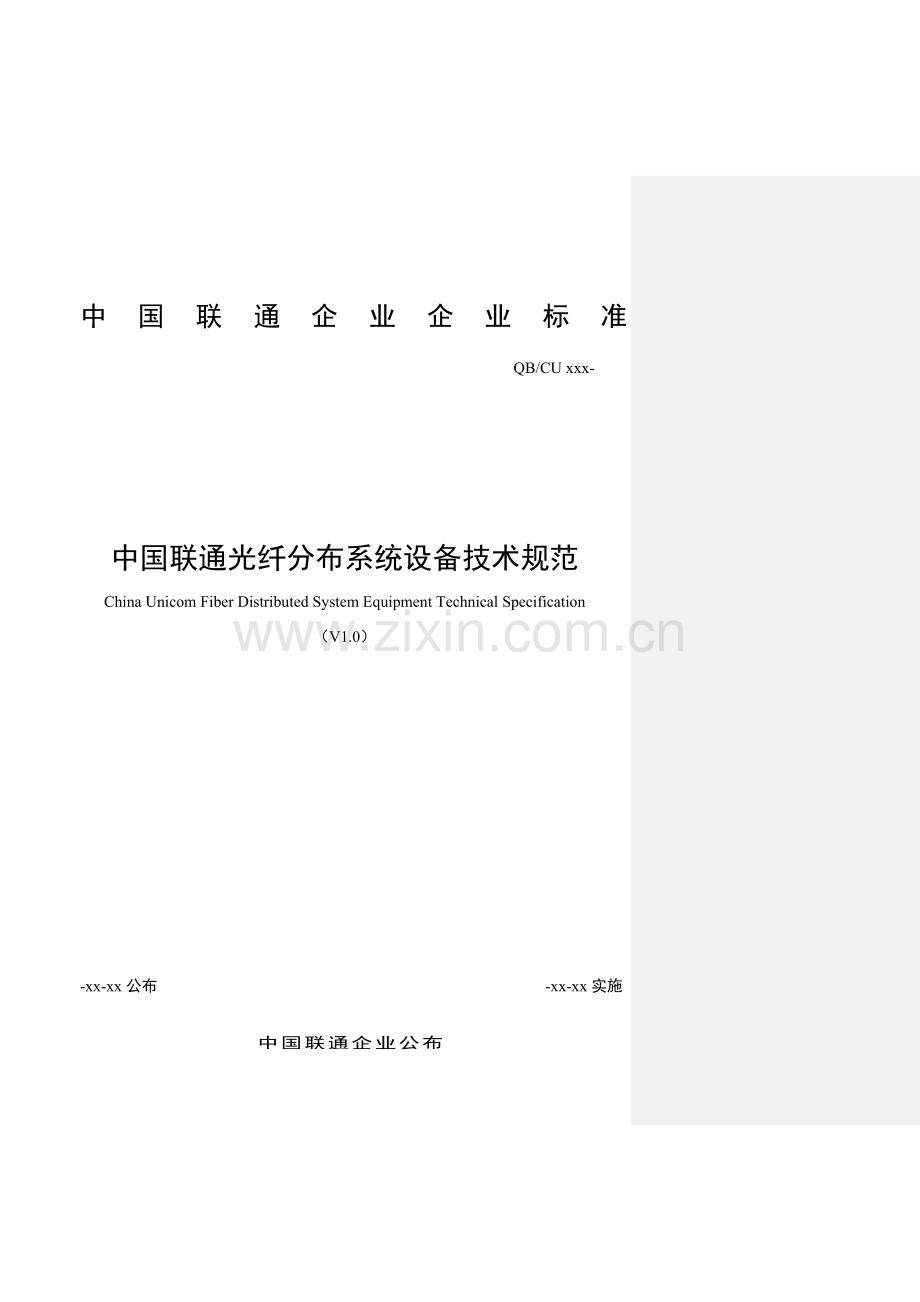

中国联通企业公布-xx-xx实施-xx-xx公布中国联通光纤分布系统设备技术规范China Unicom Fiber Distributed System Equipment Technical Specification（V1.0）QB/CU xxx-中国联通企业企业标准目录目录I序言V中国联通室内分布系统技术规范11 范围12 规范性引用文件13 缩略语14 系统定义24.1 多系统接入单元34.2 扩展单元34.3 远端单元35 设备功效要求35.1 系统制式35.2 载频要求45.3 业务要求45.4 双通道能力要求45.5 固网和WLAN能力要求45.6 远程供电45.6.1 光纤直流远供45.6.2 PoE供电45.7 网管功效要求45.8 组网要求45.8.1 组网能力55.8.2 传输方法55.9 设备升级能力55.9.1 2G&3G系统55.9.2 3G&4G系统56 设备形态56.1 多系统接入单元56.1.1 功耗56.1.2 设备尺寸56.1.3 接口需求66.2 扩展单元66.2.1 功耗66.2.2 设备尺寸66.2.3 接口需求76.3 远端单元76.3.1 室内型76.3.2 室外型87 无线射频指标107.1 工作频段107.1.1 定义107.1.2 指标要求107.2 标称最大线性输出功率及误差117.2.1 定义117.2.2 指标要求117.3 自动电平控制（ALC）117.3.1 定义117.3.2 指标要求127.4 最大增益及误差127.4.1 定义127.4.2 指标要求127.5 增益调整范围137.5.1 定义137.5.2 指标要求137.6 增益调整步长及误差137.6.1 定义137.6.2 指标要求137.7 频率误差147.7.1 定义147.7.2 指标要求147.8 矢量幅度误差（EVM）157.8.1 定义157.8.2 指标要求157.9 峰值码域误差（PCDE）157.9.1 定义157.9.2 指标要求157.10 带内波动167.10.1 定义167.10.2 指标要求167.11 射频输入动态范围167.11.1 定义167.11.2 指标要求167.12 输入互调177.12.1 定义177.12.2 指标要求177.13 输出互调187.13.1 定义187.13.2 指标要求187.14 噪声系数197.14.1 定义197.14.2 指标要求197.15 杂散发射（非期望辐射）197.15.1 频谱发射模板197.15.2 杂散辐射207.16 阻塞267.16.1 定义267.16.2 指标要求267.17 带外增益和带外抑制287.17.1 定义287.17.2 指标要求287.18 带内载波泄露抑制297.18.1 定义307.18.2 指标要求307.19 传输时延307.19.1 系统时延及最小系统时延307.19.2 时延校正赔偿精度和范围317.20 输入、输出电压驻波比317.20.1 定义317.20.2 指标要求317.21 邻道抑制比（ACRR）327.21.1 定义327.21.2 指标要求327.22 最大许可输入电平327.22.1 定义327.22.2 指标要求327.23 收发隔离度337.24 FDD-LTE系统特有指标要求。337.24.1 下行信道不一样通道功率误差。337.24.2 下行信道不一样通道增益误差。347.24.3 双通道时延误差。347.25 GSM系统特有指标要求347.25.1 GMSK调制时调制正确度347.25.2 上行噪声抑制比及抑制门限348 电源适应性要求358.1 多系统接入单元电源适应性要求358.2 扩展单元电源适应性要求358.2.1 输入电源适应性要求358.2.2 输出电源适应性要求358.3 远端单元电源适应性要求369 环境要求369.1 室内型369.1.1 温度369.1.2 湿度369.2 室外型369.2.1 温度369.2.2 湿度369.2.3 特殊环境要求369.3 指标要求3610 安全要求3710.1 接地导体电阻和连接电阻3710.2 抗电强度3710.3 接触电流3710.4 电磁兼容要求3811 防雷要求38前言光纤分布系统是移动网络在建筑物室内和室外覆盖延伸，是提升网络覆盖广度和深度、吸收室内外话务、提升网络质量和业务质量关键手段。同时为了适应未来多系统融合发展需要，提升中国联通网络建设效率，计划编制了以下系列企业标准：（1） 中国联通光纤分布系统设备技术规范v1.0（2） 中国联通光纤分布系统设备测试规范v1.0（3） 中国联通光纤分布系统网管技术规范v1.0（4） 中国联通光纤分布系统网管测试规范v1.0（5） 中国联通光纤分布系统设计规范v1.0（6） 中国联通光纤分布系统施工规范v1.0本标准是其中中国联通光纤分布系统设备技术规范v1.0。本标准是在充足了解中国联通移动相关计划、建设和测试情况，参考电磁辐射、室内信号分布系统天线、移动基站工程计划等相关国家标准和行业标准基础上，编制而成。本标准由中国联通企业XX部提出并归口。本标准起草单位：本标准关键起草人：本标准修改和解释权属中国联通企业。中国联通光纤分布系统技术规范1 范围本规范要求了中国联通光纤分布系统功效要求、网管功效要求，组网要求、设备形态、无线性能射频指标要求等内容。本规范适适用于支持GSM、WCDMA、FDD LTE、WLAN、固网宽带等多系统微功率光纤分布系统建网需求，设备检验和验收，确保工程建设质量，同时为网络优化和选型提出技术依据。2 规范性引用文件下列文件中条款经过本规范引用而成为本规范条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容)或修订版均不适适用于本规范。通常不注日期引用文件，其最新版本适适用于本规范。1）3GPP国际标准规范2）2GHz WCDMA数字蜂窝移动通信网 无线接入子系统设备规范3）中国通信行业标准YD/T 1337-900MHz/1800MHz TDMA数字蜂窝移动通信网直放站技术要求和测试方法；4）中国通信行业标准YD/T 1554-2GHZ WCDMA数字蜂窝移动通信网直放站技术要求和测试方法；5）中国通信行业标准YD/T-2355-900MHz/1800MHz TDMA数字蜂窝移动通信网数字直放站技术要求和测试方法（报批稿）。6）中国通信行业标准YD/T 2225-900/1800MHz TDMA数字蜂窝移动通信网模拟直放站设备网管接口技术要求7）至中国联通直放站设备集中采购公开招标招标文件第三卷技术规范书（GSM数字直放站）8）至中国联通直放站设备集中采购公开招标招标文件第三卷技术规范书（WCDMA数字直放站）9）中国国家标准GBT17626.5- 电磁兼容试验和测量技术 浪涌(冲击)抗扰度试验3 缩略语英文缩写英文名称汉字名称ACRRAdjacent Channel Rejection Ratio邻道抑制比ALCAutomatic Level Control自动电平控制CWContinuous Wave连续波EVMError Vector Magnitude矢量幅度误差EUExtended Unit扩展单元HSDPAHigh Speed Downlink Packet Access高速下行分组接入HSUPAHigh Speed Uplink Packet Access高速上行分组接入GSMGlobal System for Mobile Communication全球移动通信系统LTE3Gpp Long Term Evolution3Gpp长久演进技术MAUMulti-system Access Unit多系统接入单元MIMOMultiple-Input Multiple-Out-put多输入多输出PCDE Peak Code Domain Error峰值码域误差POEPower over EthernetPOE供电RURemote Unit远端单元UTRAUniversal Terrestrial Radio Access通用陆地无线接入WCDMAWideband Code Division Multiple Access宽带码分多址接入4 系统定义光纤分布系统是一个支持多系统、多业务接入，采取数字化技术，基于光纤、网线承载无线信号传输和分布室内外覆盖处理方案。该系统由多系统接入控制单元（MAU，Multi-system Access Unit）、近端扩展单元(EU，Extend unit)、远端单元(RU，Remote Unit)三部分组成，用于2G、3G、LTE FDD、WLAN无线通信信号深度覆盖和固网宽带信号接入和透传。光纤分布系统组网结构图1所表示。图1 光纤分布系统组网图4.1 多系统接入单元 同时从多基站耦合GSM、WCDMA、LTE无线系统射频信号，并转成数字射频信号，经过光纤传至扩展单元。4.2 扩展单元依据扩展单元和远端单元之间传输介质区分，扩展单元可分为“超五类线型”和“光纤型”。近端扩展单元可实现以太网接口（RJ45）设备扩展，以太网接口(RJ45)设备能够是WLAN交换机、ONU（Optical Network Unit，光网络单元）等，并将系统射频信号和以太网数字信号一同传至远端单元。4.3 远端单元实现系统射频信号覆盖和WLAN、固网宽带信号透传。依据扩展单元和远端单元之间传输介质区分，远端单元分为“五类线型”和“光纤型”，依据远端单元适用场景，分为“室外型”和“室内型”。5 设备功效要求5.1 系统制式光纤分布系统支持GSM/DCS、WCDMA、FDD LTE频段。GSM频段：上行909MHz-915MHz，下行954MHz-960MHz (可选)DCS频段：上行1735MHz-1755MHz，下行1830MHz-1850MHzWCDMA频段：上行1940MHz-1970MHz，下行2130MHz-2160MHzFDD LTE频段：上行1755MHz-1785MHz，下行1850MHz-1880MHz（频段暂定，待牌照颁发后明确）5.2 载频要求光纤分布系统GSM/DCS频段最少支持8载频，WCDMA最少支持4载频，LTE最少支持上行20MHz，下行20MHz，并支持多个带宽分配：1.4MHz、3MHz、5MHz、10MHz、15MHz、20M。GSM/DCS、WCDMA支持选频或宽带， LTE支持宽带。5.3 业务要求光纤分布系统对移动网络业务支持：GSM：支持GSM网络多种业务，包含GPRS、EDGE；WCDMA：支持WCDMA网络多种业务，包含HSDPA、HSUPA；LTE：支持LTE网络多种业务。5.4 双通道能力要求光纤分布系统支持FDD LTE双通路2*2MIMO技术。5.5 固网和WLAN能力要求光纤分布系统含有接入固网宽带和WLAN功效，为固网宽带和WLAN提供透明传输通道。系统和驻地网融合时提供最大接入带宽能力为1000Mbps，WLAN提供最大接入能力为100M/1000Mbps。 射频远端支持WLAN远程供电功效（支持WLAN功效设备）。5.6 远程供电5.6.1 光纤直流远供光纤型光纤分布系统支持光纤低压直流远供（DC 48V），扩展单元和远端单元之间拉远距离不超出500米。5.6.2 PoE供电五类线型光纤分布系统支持PoE远程供电，扩展单元和远端单元之间拉远距离不超出100米。5.7 网管功效要求设备接入单元、扩展单元、远端单元均纳入中国联通光纤分布系统网管平台进行监控，且经过多系统接入单元进行数据回传至网管平台。网管平台应含有基础状态查询、告警上报和处理、资源信息录入、设备运行状态等功效，同时支持能够接入中国联通监控网管平台。光纤分布系统监控方法同时支持以太网监控（Ethernet、ADSL）和无线监控（MODEM）两种远程监控方法。经过多系统接入单元实时监控每个扩展单元、远端单元工作状态，并能经过OMC远程对每个扩展单元、远端单元进行查询和设置。同时支持当地查询，多系统接入单元和扩展单元可利用便携电脑进行当地或对端参数设置和状态查询。网管功效具体要求见中国联通光纤分布系统网管技术规范。5.8 组网要求5.8.1 组网能力光纤分布系统支持链型组网、星型组网、菊花链组网。光纤分布系统需满足以下组网方法：接入控制单元和近端扩展单元之间支持一点对多点星型组网，一台接入控制单元能够星形连接最少4路扩展单元。扩展单元之间支持菊花链级联组网，一路最少支持8级菊花链级联。扩展单元和远端单元之间支持一点对多点星型组网，1个扩展单元最少能连接8个远端单元。1个接入控制单元最少支持256个远端射频单元。系统组网时，EU间支持环路保护。5.8.2 传输方法光纤分布系统依据扩展单元和远端单元传输介质不一样，分为光纤型和五类线型。 光纤型光纤型光纤分布系统指多系统接入单元和扩展单元之间采取光纤传输，扩展单元和远端单元之间也采取光纤传输。 五类线型五类线型光纤分布系统是指多系统接入单元和扩展单元之间采取光纤传输，扩展单元和远端单元之间采取超五类线(CAT5e)或六类线(CAT6)进行传输。五类线型光纤分布系统扩展单元和远端单元之间拉远距离不超出100米。5.9 设备升级能力5.9.1 2G&3G系统已在现网中使用2G&3G系统必需含有软件升级和硬件升级到4G系统能力。5.9.2 3G&4G系统设备要求最少支持3G、4G系统，2G系统作为可选。5.10 远端单元模块化(提议取消)提议各系统RU设备模块化，未来可支持热插拔。5.11 光模块系统使用单纤光模块。6 设备形态6.1 多系统接入单元接入单元关键放置于信源处（基站、非标机房等），将基站/RRU信号接入到系统然后将信号进行数字处理打包，经过光纤传输至扩展单元，同时将扩展单元传输过来上行数据进行处理后，发送给基站。6.1.1 功耗小于80W（共站址，不共站址）。待定，望给出提议6.1.2 设备尺寸MAU设备尺寸要求如表1所表示：表1. 多系统接入单元尺寸要求类型尺寸指标备注MAU满足标准19机柜安装-6.1.3 接口需求设备射频和对外接口如表2所表示：表2. 多系统接入单元接口要求编号端口名称丝印标识端口描述端口数备注1射频接口TX1/RX1N-F或SMA1GSM/DSC2TX2/RX2N-F或SMA1WCDMA3TX3/RX3N-F或SMA1LTE通道14TX4/RX4N-F或SMA1LTE通道25当地调测OMTRJ45或R232（或UBS）1设备调试6-9光接口OP1-OP4标准光接口4连接EU10当地适配器供电口DC -48V 或AC 220V电源接口 1MAU当地供电11网管接口OMCRJ451接系统网管12WLAN接口WLANRJ45或标准光接口1可选13固网宽带接口WANRJ451可选表2中定义接口为设备基础接口要求，对于含有WLAN和固网宽带业务在MAU接入需求特殊应用场景，设备可增加对应端口12、13可选端口。6.2 扩展单元扩展单元是将接入单元传输过来信号进行处理后，经过光纤或五类线传输到远端单元，并将全部远端单元传输过来上行信号进行处理后，传输给接入单元。6.2.1 功耗待定，望给出提议6.2.2 设备尺寸扩展单元尺寸要求如表3所表示。表3. 扩展单元尺寸要求类型尺寸指标备注EU满足标准19机柜安装室内型EU25（L）室外型6.2.3 接口需求设备射频和对外接口如表4所表示：表4. 扩展单元接口要求编号端口名称丝印标识端口描述端口数备注1光接口OP1标准光接口1连接MAU2-3光接口OP2-OP3标准光接口2连接EU411光接口OP4-11标准光接口8光纤型RU级联12-20光电复合缆接口待定？光电复合缆端口8光纤型RU供电21WLAN接口WLANRJ45或标准光接口1WLAN业务接入22固网宽带接口WANRJ451固网宽带业务接入23-30POE供电接口POERJ458五类线连接RU及POE供电31当地调测OMTRJ45或R2321设备调试32当地适配器供电DC -48V 或AC 220V供电接口 1EU当地供电表4中定义接口为设备基础接口要求，对于WLAN和固网宽带业务在多系统接入单元接入需求特殊应用场景，21、22端口可选。对于光纤型系统，端口23-30可选，对于五类线型系统，端口4-20可选。6.3 远端单元6.3.1 室内型6.3.1.1 发射功率设备最大输出功率小于200mw（23dBm）。提议两种形态。室分型放装型6.3.1.2 天线形态远端和天线一体化或外接天线，可依据场景需求选择定向或全向天线。6.3.1.3 设备尺寸室内型远端单元尺寸如表5所表示：表5. 室内型远端尺寸要求类型尺寸指标备注RU放装型3室分10（L）-6.3.1.4 接口需求 室内型远端单元尺寸如表6所表示：表6. 室内型远端接口要求编号端口名称丝印标识端口描述端口数备注1光接口OPT1标准光接口1连接EU2固网宽带接口WANRJ451固网宽带业务3WLAN接口WLANRJ451外接AP设备4POE供电接口POERJ451五类线型RU供电5光电复合缆供电接口待定？光电复合缆供电接口1光纤型RU供电6当地适配器供电PWR当地供电端口1RU当地供电7射频口ANT1N-F1外接天线8射频口ANT2N-F1外接天线表6中定义接口为设备基础接口要求，对室内WLAN和固网宽带业务无需求场景端口2、3为可选，对于天线一体化设备，端口7-8可选。6.3.2 室外型6.3.2.1 发射功率设备最大输出功率小于500mW（27dBm）。对于室外特殊场景可采取大功率设备，提议小于2W（33dBm）（体积30L）。6.3.2.2 天线形态远端一体化天线，可依据场景需求选择定向或全向天线。提议：两种类型外接天线一体化6.3.2.3 设备尺寸室外型远端单元尺寸如表7所表示：表7. 室外型远端尺寸要求类型尺寸指标备注RU15（L）待定6.3.2.4 接口需求表8. 室外型远端接口要求编号端口名称丝印标识端口描述端口数备注1WLAN接口APRJ451外接AP设备2光接口OP标准光接口1连接EU3当地适配器供电AC 220V当地供电端口1RU当地供电4POE供电接口POERJ451五类线型RU供电5光电复合缆供电接口待定？光电复合缆供电接口1光纤型RU供电6固网宽带接口WANRJ451固网宽带业务表8中定义接口为设备基础接口要求，对室外固网宽带业务无需求场景端口6为可选。3、4、5可选。7 无线射频指标7.1 工作频段7.1.1 定义工作频段是指光纤分布系统在线性输出状态下实际工作频率范围，系统可依据实际需求使用工作频段全部和部分。7.1.2 指标要求7.1.2.1 GSM 900MHz及1800MHzGSM 900MHz频段：下行： 954MHz960MHz； 上行： 909MHz915MHz；GSM 1800MHz频段：下行： 1830MHz1850MHz；上行： 1735MHz1755MHz；7.1.2.2 WCDMA下行： 1940MHz1970MHz；上行： 2130MHz2160MHz；7.1.2.3 FDD-LTE按FDD-LTE联通试点频率（暂定）上行：1755MHz1785MHz下行：1850MHz1880MHz7.2 标称最大线性输出功率及误差7.2.1 定义标称最大线性输出功率是指光纤分布系统在线性工作区内所能达成最大输出功率，此最大输出功率应满足以下条件：（1） 输入信号为调制信号；（2） 增益为最大增益；（3） 满足本技术汇报中全部指标要求；（4） 在网络应用中不应超出此功率。7.2.2 指标要求设备最大输出功率分为2个量级：l 室内型：最大输出功率0.2W(23dBm)；l 室外型：0.2W(23dBm)最大输出功率0.5W(27dBm)。7.2.2.1 GSM 900MHz及1800MHz常温时，下行、上行信道标称（最大）输出功率误差应在1.5dB范围内。7.2.2.2 WCDMA常温时，下行、上行信道标称（最大）输出功率误差应在1.5dB范围内。7.2.2.3 FDD-LTE常温时，下行、上行信道标称（最大）输出功率误差应在1.5dB范围内。7.3 自动电平控制（ALC）7.3.1 定义自动电平控制是指当光纤分布系统工作在最大增益下输出为最大功率时，增加输入信号电平，光纤分布系统对输出信号电平控制能力。7.3.2 指标要求7.3.2.1 GSM 900MHz及1800MHz当光纤分布系统输入信号电平提升达成最大输出功率电平ALC开启，继续增加输入信号电平10dB(含10dB)，输出功率应保持在最大输出功率1.5dB之内；当输入信号电平提升超出10dB时，输出功率应保持在最大输出功率1.5dB之内或关闭输出。7.3.2.2 WCDMA当光纤分布系统输入信号电平提升达成最大输出功率电平ALC开启，继续增加输入信号电平10dB(含10dB)，输出功率应保持在最大输出功率1.5dB之内；当输入信号电平提升超出10dB时，输出功率应保持在最大输出功率1.5dB之内或关闭输出。7.3.2.3 FDD-LTE当光纤分布系统输入信号电平提升达成最大输出功率电平ALC开启，继续增加输入信号电平10dB(含10dB)，输出功率应保持在最大输出功率1.5dB之内；当输入信号电平提升超出10dB时，输出功率应保持在最大输出功率1.5dB之内或关闭输出。7.4 最大增益及误差7.4.1 定义最大增益是指光纤分布系统在线性工作范围内对输入信号最大放大能力。最大增益误差是指最大增益实测值和厂家申明值之间差值。7.4.2 指标要求7.4.2.1 GSM 900MHz及1800MHz具体增益值由厂家要求；最大增益（40dB）误差不超出2dB。增益不足40dB时误差对应调整。7.4.2.2 WCDMA具体增益值由厂家要求；最大增益（40dB）误差不超出2dB。增益不足40dB时误差对应调整。7.4.2.3 FDD-LTE具体增益值由厂家要求；最大增益（40dB）误差不超出2dB。增益不足40dB时误差对应调整。增益改50dB,增益不足40dB时误差对应调整去除。7.5 增益调整范围 7.5.1 定义增益调整范围是指当光纤分布系统增益可调时，其最大增益和最小增益差值。7.5.2 指标要求 7.5.2.1 GSM 900MHz及1800MHz增益调整范围15 dB，40dB，为厂家申明值。7.5.2.2 WCDMA增益调整范围15 dB，40dB，为厂家申明值。7.5.2.3 FDD-LTE增益调整范围15 dB，40dB，为厂家申明值。40dB，为厂家申明值去除。7.6 增益调整步长及误差7.6.1 定义增益调整步长是指光纤分布系统最小增益调整量。增益调整步长误差是指实际增益步长和标称增益步长差值。7.6.2 指标要求7.6.2.1 GSM 900MHz及1800MHz增益调整步长2dB；增益调整步长误差应不超出1dB/步长，在0-20dB范围内每步进累积误差应在1dB范围内；在20-30dB范围内每步进累积误差应在1.5dB范围内。7.6.2.2 WCDMA增益调整步长2dB；增益调整步长误差应不超出1dB/步长，在0-20dB范围内每步进累积误差应在1dB范围内；在20-30dB范围内每步进累积误差应在1.5dB范围内。7.6.2.3 FDD-LTE增益调整步长2dB；增益调整步长误差应不超出1dB/步长，在0-20dB范围内每步进累积误差应在1dB范围内；在20-30dB范围内每步进累积误差应在1.5dB范围内。7.7 频率误差7.7.1 定义频率误差是指光纤分布系统在工作频带内实际输出频率对额定输出频率偏差。7.7.2 指标要求7.7.2.1 GSM 900MHz及1800MHz频率误差：不超出0.05ppm。7.7.2.2 WCDMA频率误差：不超出0.01ppm。7.7.2.3 FDD-LTE频率误差：不超出0.01ppm。7.8 矢量幅度误差（EVM）7.8.1 定义矢量幅度误差（EVM）是指理论波形和接收到实际波形之差，是平均误差矢量信号功率和平均参考信号功率之比均方根值。7.8.2 指标要求7.8.2.1 GSM 900MHz及1800MHzEVM（RMS）：6%（均方根）。
