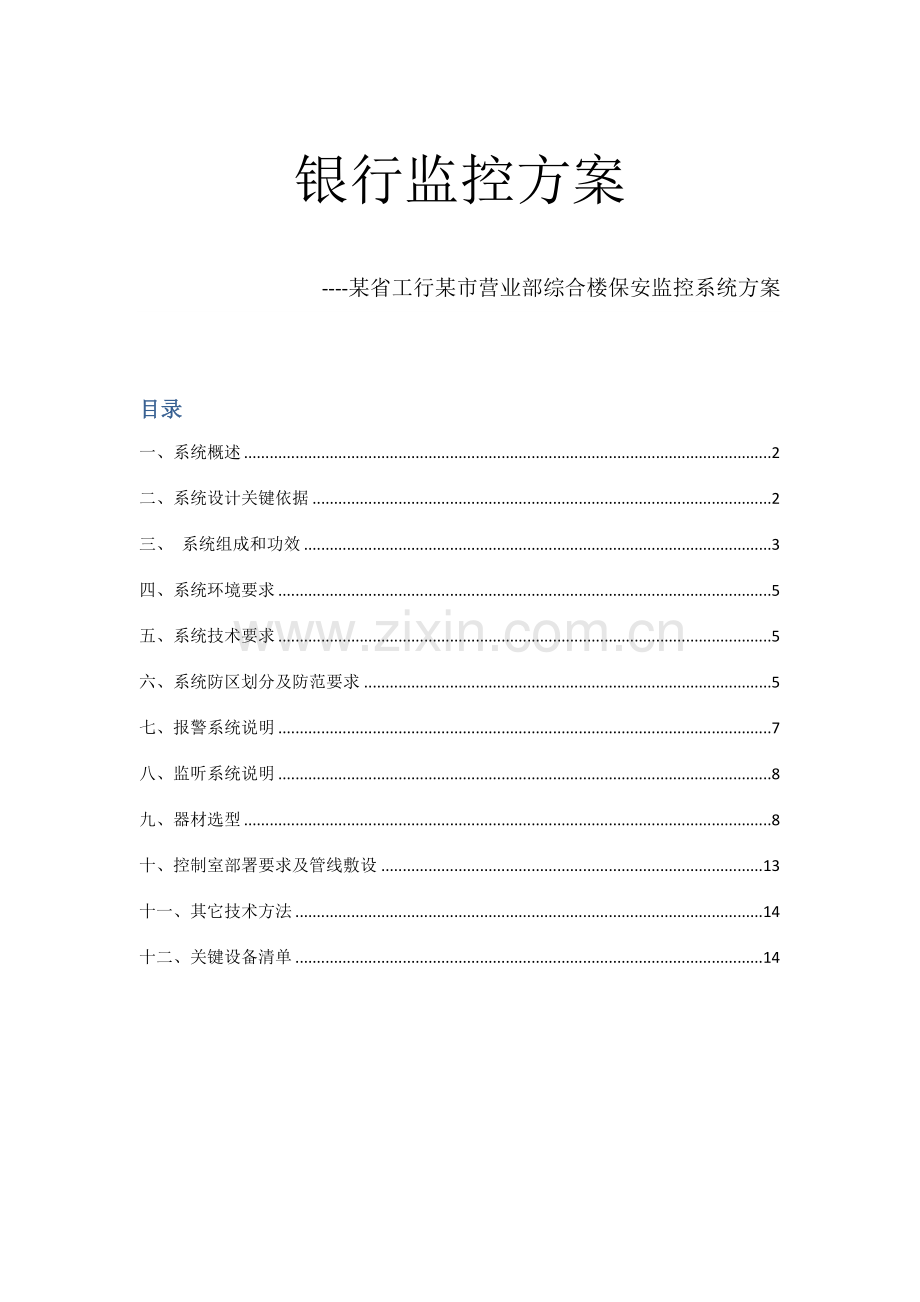

银行监控方案

----某省工行某市营业部综合楼保安监控系统方案

目录
一、系统概述 2
二、系统设计关键依据 2
三、 系统组成和功效 3
四、系统环境要求 5
五、系统技术要求 5
六、系统防区划分及防范要求 5
七、报警系统说明 7
八、监听系统说明 8
九、器材选型 8
十、控制室部署要求及管线敷设 13
十一、其它技术方法 14
十二、关键设备清单 14

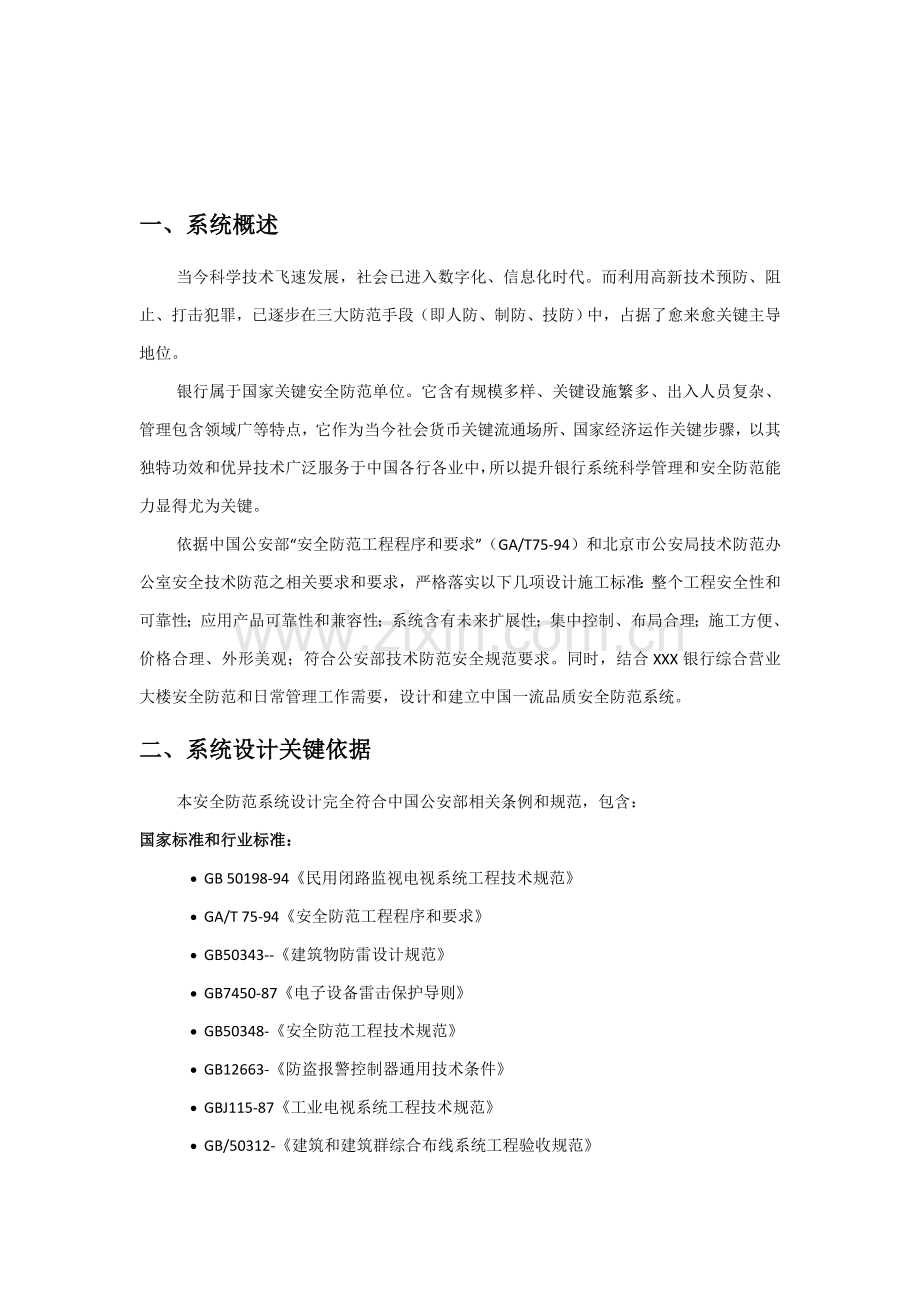

一、系统概述
当今科学技术飞速发展，社会已进入数字化、信息化时代。而利用高新技术预防、阻止、打击犯罪，已逐步在三大防范手段（即人防、制防、技防）中，占据了愈来愈关键主导地位。
银行属于国家关键安全防范单位。它含有规模多样、关键设施繁多、出入人员复杂、管理包含领域广等特点，它作为当今社会货币关键流通场所、国家经济运作关键步骤，以其独特功效和优异技术广泛服务于中国各行各业中，所以提升银行系统科学管理和安全防范能力显得尤为关键。
依据中国公安部“安全防范工程程序和要求”（GA/T75-94）和北京市公安局技术防范办公室安全技术防范之相关要求和要求，严格落实以下几项设计施工标准：整个工程安全性和可靠性；应用产品可靠性和兼容性；系统含有未来扩展性；集中控制、布局合理；施工方便、价格合理、外形美观；符合公安部技术防范安全规范要求。同时，结合XXX银行综合营业大楼安全防范和日常管理工作需要，设计和建立中国一流品质安全防范系统。
二、系统设计关键依据
本安全防范系统设计完全符合中国公安部相关条例和规范，包含：
国家标准和行业标准：
· GB 50198-94《民用闭路监视电视系统工程技术规范》
· GA/T 75-94《安全防范工程程序和要求》
· GB50343--《建筑物防雷设计规范》
· GB7450-87《电子设备雷击保护导则》
· GB50348-《安全防范工程技术规范》
· GB12663-《防盗报警控制器通用技术条件》
· GBJ115-87《工业电视系统工程技术规范》
· GB/50312-《建筑和建筑群综合布线系统工程验收规范》
· GB6650-86《计算机机房用活动地板技术条件》
· GBJ32-82《电气装置安全工程施工及验收规范》
· GA-T 72-《楼寓对讲系统及电控防盗门通用技术条件》
· GAT646-《视频安防监控系统矩阵切换设备通用技术要求》
· GB11/336-《医疗卫生机构安全风险等级和技术防范防护等级》
· GB50394-《入侵报警系统工程设计规范》
· GB50395-《视频安防监控系统工程设计规范》
· GB50396-《出入口控制系统工程设计规范》
· GA/T 670-《安全防范系统雷电浪涌防护技术要求》
· GB50343-《建筑物电子信息系统防雷技术规范》
· GB50394-《安全防范系统验收规则》
· GB50396-《防盗报警控制器通用技术条件》
· GB50057-94《民用建筑物电器设计规范》
· 06SK503-GA/T670-《安全防范系统通用图形符号》
· DB11/384-《图像信息管理系统技术规范》
含有行业特点：
· 相对超前，不落后；
· 信息点数量依据行业特点够用即可，节省费用；
· 行长办公室设计副控；
三、 系统组成和功效
1. 系统组成
本监控系统由电视监控单元和防盗报警单元组成。
电视监控系统由前端设备、传输设备、主控设备和显示设备四大部分组成。前端设备由安装在各监控区域摄像机、镜头、防护罩、支架、云台等组成，负责图像和数据采集及信号处理；传输设备包含同轴电缆和信号线缆，负责将音、视频信号传输到机房主控设备；主控设备负责完成对前端音、视频信号进行压缩处理、图像切换、云镜操作等全部功效项控制；显示设备关键是显示器，用以实时显示系统操作界面、监控区域图像和回放存放资料。
防盗报警系统通常由报警传感器、传输设备、报警控制器、通信系统组成。报警传感器置于被监控现场，用来探测所需目标；报警控制器关键处理前端报警传感器送出报警电信号；通信系统关键经过有线和报警中心联网。
传统控制方法（模拟方法）是采取分散控制，监控和报警作为子系统各成一体，独立进行操作和控制，不利于操作人员管理。目前，我们采取优异计算机多媒体监控方法，经过数字监控主机建立一个全新控制平台，能够将各子系统功效全部集中在该控制平台上，即一台数字硬盘录像机上，只需经过鼠标点击，便可进行综合管理，这么不仅能够使控制变愈加简单、直观、有利于管理，而且节省资金。
2. 系统功效
值守人员能够经过多媒体主机控制前端设备如：摄像机、云台入侵探测器等，对银行关键监控点和关键通道及出入口等防护区域进行全方面灵活控制、实时监视、正确统计。而且经过联动设备实现夜间入侵报警、联动照明、自动录像等功效。
在各监控点，各被监控区域摄像机能够全方位地观察各监控点人员活动情况，同时监控中心管理人员能立即了解进入被监控区域人员情况；并能将关键监控区域人员活动情况正确统计下来，方便出现问题时便于管理人员查证。值守人员经过操作键盘能够在主监视器上显示任何摄像机画面，能够控制全方位摄像机旋转和对画面进行推拉，方便达成最好视觉效果。
操作人员经过对报警及周界防护系统进行布撤防设置，能够有效预防不法分子夜间入侵，经过主控设备联动功效，能够自动打开报警区域照明，并将报警位置和相关图像显示在显示器上，进行画面显示及录制，同时，经过联动系统自动开启录像机进行录像，方便取得清楚报警录像效果。
另外，主控系统能够进行分等级管理。经过大楼内计算机局域网，部门领导或主管可在自己办公室内分控计算机上随时了解楼内人职员作及活动情况，还可进行相关操作，便于宏观和微观上管理。
3. 系统原理图

四、系统环境要求
经实地勘察现场，系统设备设计、制造、安装、测试和调试运行，适应在北方（-19℃---37℃，相对湿度95%）地域气候条件下长久工作（依据国家气象局统计资料）。
五、系统技术要求
· 设备平均无故障时间MTBF大于或等于0小时。
· 计算机平均无故障时间MTBF大于0小时。
· 监视器符合UL认证标准和FCCA等级限制要求。
· 摄像机符合UL1409安全标准和FCCA等级辐射标准。
· 探测器符合UL认证标准并经过中国公安部标准检测。
· 监视图像质量按“五级损伤标准”评定不低于4级。
· 复合视频信号幅度  lvp-p±3dB
· 彩色电视水平清楚度>380TVL
· 信噪比≥37dB
· 灰度≥8级
六、系统防区划分及防范要求
依据《中国国家标准银行营业场安全防范工程设计规范》，关键监控区域应设在发行库、营业厅、走廊、门窗、守库室及楼梯口、电梯轿厢、楼外大院。同时，依据各地点作用和要求不一样，参考中国公安部（GA38－92）相关银行营业场所风险等级和防护等级要求，进行安全防范系统布防。本设计方案对综合办公楼监控部位进行以下具体划分：
1. 地下一层
关键为“人防、库房、机房”等设置，极少有些人员活动，所以摄像点安装在主通道内，用于监控本层全部些人员出入情况。因为该通道长约五十米，所以安装固定彩色红外摄像机，以确保清楚采集；在两侧通道口安装红外探测器，当触发报警时，可联动录像。
2. 一层
该层设有金库，所以为关键监控区。在一层两侧门厅内各安装固定彩色红外摄像机，监视门厅内人员活动情况及由外部进入门厅人员情况；门厅入口安装双鉴探测器，夜间用来封锁大厅出入口。
在两端楼梯口和电梯处各安装固定彩色红外摄像机，监视从楼梯和电梯进入该层人员情况；
在复点室和交换厅各安装固定彩色红外摄像机，监视室内人员活动；
在监控室内安装固定彩色红外摄像机，用于监督保安人员值班情况和便于对监控室内意外情况取证；
在作为出入金库唯一出入口整点室内安装彩色红外摄像机及红外双鉴探测器，并安装音频监听头，用来封锁发行库出入口，一旦有些人进入该区域能够立即进行实时录像并进行监听。
作为监控关键部位，在发行库内安装高线红外高速球摄像机和音频监听头，另外，为了预防不法分子破坏，在金库四面墙壁均安装震动探测器和红外双鉴探测器，起到双重防范作用。考虑到夜间照明问题，在发行库内应安装防爆灯，防爆灯开关由人工和发行库内夜间报警设备双重控制，当触发报警时，可立即打开灯光并联动录像。
3. 二层
主楼二层监控关键为营业大厅，在营业大厅内安装高线红外高速球摄像机，监视大厅内人员活动情况；在每个营业柜台安装彩色固定式摄像机和音频监厅头，作为银行柜员监控，而且在每个营业柜台下全部安装紧急报警按钮。
在门厅处安装彩色固定式红外摄像机及红外微波双鉴入侵探测器各，用来监视出入营业厅人员情况及封锁大厅出入口及夜间防盗。
在走廊内设置彩色固定红外摄像机，而且在走廊两端安装红外微波双鉴入侵探测器，用来监视和夜间探测出入走廊人员情况及夜间防盗。
在大会议室内安装高线红外高速球摄像机，监控会议室内开会情况和整个会议室内安全防范。
在三个库房、四个票证库、“联行清算中心”和“同城票据清算中心”室内各设置彩色固定红外摄像机和红外微波双鉴入侵探测器，监测进出人员情况和夜间防盗。
4. 三层
在走廊内设置彩色固定红外摄像机，用来监视出入走廊人员情况及夜间防盗。
在综合档案室、人事档案室、机要室内各安装彩色固定红外摄像机和红外微波双鉴入侵探测器，监视出入人员情况及夜间防盗。
5. 四层
在走廊内设置彩色固定红外摄像机，用来监视出入走廊人员情况及夜间防盗。
在计算机网络机房内安装彩色固定红外摄像机和红外微波双鉴入侵探测器各，监视出入人员情况及夜间防盗。
在库房内安装彩色固定红外摄像机和红外微波双鉴入侵探测器，监视出入人员情况及夜间防盗。
6. 五层、六层、七层
在走廊内设置彩色固定红外摄像机，用来监视出入走廊人员情况及夜间防盗。
在库房内安装彩色固定红外摄像机和红外微波双鉴入侵探测器，监视出入人员情况及夜间防盗。
7. 电梯轿厢
在电梯轿厢内分别隐蔽安装飞碟型彩色电梯专用摄像机，用来观察人员出入电梯及电梯轿厢内情况，同时在每部电梯内安装一个电梯楼层叠加器，用来在视频图像中显示电梯运行和停靠楼层。
8. 银行大院
在银行大院大门口加装车牌识别专用摄像机对出入车辆进行实时监控管理，院内安装红外高速球摄像机，监视大门口进入院内人员及车辆活动情况，并能够兼顾整个大院。因为光线照度改变较大，为提升分辨率，以确保图像高质量。
9. 周界监控
对于银行外围周界区域也应合适设置室外彩色固定红外摄像机，监测周围人员活动，以立即发觉情况和事后提供线索。在周界围墙和栅栏上，可安装振动探测器或红外对射探测器，在夜间防盗或防入侵。
七、报警系统说明
防盗报警系统对保障银行工作人员和财务安全将起到十分关键作用。依据要求，在关键防范部位，如地下层、金库、营业厅、关键凭证室、库房等应安装红外微波双鉴报警探头；现金柜营业柜下安装隐蔽式紧急报警器。当银行正常营业时间内出现紧急情况下报警时，通常是由工作人员触发紧急按钮，触发方法隐蔽，触发报警后现场警报。当下班无人值守时，各个待保护区域遭破坏时，双鉴探测器将提供室内空间保护，一旦这些对象遭到入侵和破坏全部会触发报警，警报发生后，会立即发出声光警报信号，并打开灯光，录像主机自动开启录像，同时利用电话线把报警信息传送到公安局报警中心。这一系列工作全部经过数字录像主机自动完成。
八、监听系统说明
依据要求，在各需要关键防范部位，如金库、现金柜员等进行现场同时监听，这些监听头可和视频信号同时传输到录像主机并进行同时存放；在回放录像资料时，音视频同时输出。
九、器材选型
1. 器材选型标准
为了满足综合办公楼安全防范系统需要，达成设备性能优良、质量可靠、价格合理要求，经过对现在中国技术优异主流保安监控产品调研，综合其性能价格比、返修率，结合安全防范工程要求等很多原因对比，择优组成优化系统。
2. 前端设备
摄像机是指以公开方法安装在现场摄像系统，包含CCD摄像机、镜头、防护罩、支架等，是整个系统“眼睛”，它把监视内容变为图像信号，传送到控制中心显示器上。摄像机好坏和它产生图像信号将影响整个系统质量。所以，摄像机指标应高于整个系统指标，该部分选择是直接决定系统图像清楚稳定关键，同时又是系统中使用最易损设备，对该类器材选择必需满足：
· 器材技术指标要求，能适应多个环境要求；
· 器材价格相对低廉，性能价格比高；
· 在器材正常磨损（如录像机硬盘、马达）、失效（如监视器显像管、液晶屏）时，其备件供给充足、更换简便。
· 摄像机选型
彩色固定摄像机选择 BN-132QWD/SA 监控摄像机（柜员专用）
· 1/3" Sony DS CCD
· 水平分辨率600TVL，清楚度高
· 最低照度0.00023Lux(彩色)，0.000023Lux(黑白)
· 内置2.8~11mm手动光圈手动变焦镜头
· 超级宽动态功效，128倍宽动态范围
· 彩色黑白自动转换，可设置感光度(x256)
· 8区隐私遮挡和8区移动侦测（联动报警输出）
· 自适应数字降噪
· 数字防抖动
· 支持镜像、翻转和图像冻结
· 电源、视频和通讯接口防浪涌保护
· OSD菜单，支持多国语言
· DC12V / AC24V供电
彩色固定红外摄像机选择BN-0330QHL 监控摄像机（室内楼道、室内等）
· 3.5英寸，防暴金属外壳，可有效抵挡外来撞击
· 图像传感器：1/3" SONY EXview HAD CCD II
· 水平分辨率：650电视线
· 有效像素：PAL：976×582；NTSC：976×494（H×V）
· 镜头：4-9mm固定光圈手动变焦镜头
· 最低照度：0.01Lux/F1.2；0Lux（红外灯开启）
· 同时方法：内同时
· 红外夜视距离：30米
· 电源：DC12V
· 工作温度：-10ºC ~ 50ºC
室外彩色固定红外摄像机选择BN-1360Q/SS 监控摄像机（室外定点、周界、院区等）
· 红外夜视全天候摄像机
· 彩色黑白日夜自动转换
· 6--15mm手动光圈手动变焦镜头
· Φ5×78PCS 红外灯， 红外灯照射距离: 60米
· 红外灯自动开关
· 防水， 防尘， 达成IP66防护等级
· 内置加热器和风扇， 适合全天候使用
车牌识别摄像机选择 BN-133Q 监控摄像机（关键出入口、门口等）
· 集强光抑制摄像机、防暴防护罩、镜头、白光灯于一体。
· 分辨率：540电视线
· 内置6-15mm手动调焦镜头
· 采取SONY高灵敏度图像传感器
· 白光灯：¢5×24PCS
· 带强光抑制功效，可有效抑制汽车大灯直射强光，能够清楚采集夜间慢速行驶或静止车辆车牌号码。
· 防水、防尘，符合IP66防护等级
· 金属外壳，防暴设计，可有效抵挡外来撞击
· 工作电压：DC12V
· 适用范围：机关大院出入口、小区出入口、停车场出入口、地下车库出入口，用于车牌识别取证。
红外高速球摄像机选择BN-5606IR-RC 监控摄像机（室内、室外公共区域）
· 600电视线，25倍光学变焦（f=3.6~91.3mm）；
· 红外夜视距离：100米；
· 360度连续旋转，垂直90度旋转；
· 手控水平转速：最快180°/s，预置位调用转速：最快240°/s；
· 207个用户定义预置位；
· 9条预置位巡航轨迹，1条（可选配成4条）花样扫描，10条自动线性扫描；
· 带可编程看管位功效；
· 长焦限速功效：球机最大转速伴随摄像机焦距倍数增大而降低，以正确捕捉目标；
· 红外灯亮度随镜头焦距改变智能调整，确保远近距离红外照度均匀；
· 红外灯设计带限流和稳压过载保护功效，确保红外灯长时间工作；
· RS485控制，自动识别多个PTZ控制协议和波特率；
· 定时实施特殊命令功效（选配）；
· 7路报警输入/1路继电器输出（选配）；
· 双轴承结构，大力矩步进电机设计，定位正确；
· 高强度铝合金压铸外壳，内置加热器（选配）和风扇，适合全天候使用；
· 防水，防尘，达成IP66防护等级；
· 内置电源浪涌和雷电保护，抗0～±4000V高压雷击浪涌；
· 可壁装或吊装，配套支架：BN-B5606C或BN-B5606D
电梯专用摄像机选择 BN-030QUFO/SN 监控摄像机（电梯轿厢）
· 防暴金属外壳，可有效抵挡外来撞击
· 水平分辨率：540电视线
· 有效像素：PAL：752×582；NTSC：768×494
· 镜头：3.6mm
· 最低照度：0. 1Lux/F1.2
· 电源要求：DC12V
· 尺寸：86×57mm(Φ×H)
· 工作温度：-10ºC ~ 50ºC
3. 传输设备
传输系统负担视频图像信号、报警信号和控制信号传送。依据设计要求，视频信号传送基础上经屏蔽密度为96%抗干扰SYV75-5-2 专用同轴视频电缆传输（如摄像机到中心控制室延长距离超出228米，则需对应增配视频放大器）。
系统视频输入和输出阻抗和视频电缆特征阻抗均同为75Ω。
多芯双绞线传送报警信号和控制信号。
多芯护套线传送设备用电。
4. 主控设备
硬盘录像机 IDRS-7016HE-D
· 标准H.264双编码，支持通用播放器播放
· 界面简练大方，操作灵活方便
· 面板、遥控、鼠标、控制键盘等多个操作方法
· 多倍速快退和快进
· 多个分辨显示
· 优异网络性能，丰富网络协议
· SATA硬盘接口
· USB2.0高速备份
· 多路同时回放
· VGA、监视器同时输出并提供SPOT功效
· 中英文操作
技术参数表：
系统
操作系统
LINUX实时操作系统
视频参数
视频压缩标准
H.264
预览分辨率
PAL：704×576（D1），水平线数500，垂直线数450
回放分辨率
PAL：704×576（D1）352×288（CIF），NTSC：640×480（D1）320×240（CIF）
视频输入
4/8/16/16路视频输入，BNC插座，1.0Vp-p，75Ω
支持制式
PAL/NTSC/SECAM
视频输出
1路TV输出，BNC插座，1Vp-p，75Ω
1路标准VGA输出，DIN-15插座
1路SPOT矩阵输出(BNC插座，1Vp-p，75欧姆)
视频帧率
25帧/秒/通道（PAL） 1，3，6，12，25和用户自定义
30帧/秒/通道（NTSC）1，3，7，15，30和用户自定义
视频输出码率
32kbps-4096kbps
辅助视频编码
CIF：352×288(PAL)/ 320×240(NTSC)
辅助视频输出码率
CIF:1-15帧，码流32kbps-512kbps
抓图功效
支持预览、回放抓图（JPEG格式）
音频参数
音频压缩标准
G.726/G.711
音频输入
4/8/16路音频输入，RCA插座，2Vp-p，600Ω
音频输出
1路音频输出，RCA插座，2Vp-p，600Ω
语音对讲输入
1路对讲输入，RCA插座，2Vp-p，600Ω
输出采样率
24KHz
采样大小
16位
声道数
单声道
数据率
24kbps/64kbps
硬盘驱动器
类型
4/8个SATA接口
最大容量
单个SATA接口最大支持2T硬盘
录像管理
录像模式
手动、定时、移动侦测、报警联动录像
录像保留
支持盘组存放（一般、报警、冗余、备份）/网络
录像回放
4路D1同时回放，支持1，4分屏，快放、快退1x，8x，16x
备份方法
本机/移动硬盘/U盘/DVD/网络
外部接口
网络接口
1个10M/100M自适应以太网接口(RJ45)
串行接口
1个RS232口
USB接口
2个前置USB口
键盘接口
1个键盘接口
云台接口
1个RS422口
报警输入
16路报警输入（支持常开/常闭两种形式）
报警输出
4路报警输出（常开，继电器闭合输出）
其它
电源
220V±10％;110V±10％
功耗
关键功率38W，外接8个硬盘时89W
工作温度
0℃~＋50℃
工作湿度
10％~90％RH
机箱
2U
尺寸
435x465x95mm (长x宽x高)
重量
8.10-8.60Kg（不含硬盘、配件）
安装方法
机架安装，台式安装
十、控制室部署要求及管线敷设
1. 系统控制中心设计：
· 安全防范系统控制中心应设在单独房间，严禁无关人员进入；
· 保卫部门专员负责，方便发生问题时能够立即处理；
· 视频图像信号进行监视及录像；
· 统一供给中心控制设备和周围辅助设备所需电源；
· 接收多种报警信号和报警信号声、光显示，同时触发录像单元进行特殊录像。
2. 系统控制中心技术要求：
· 要有防入侵设施、自卫器具和内部通讯系统，和当地公安机关应有专用有线报警通讯设备和防火、防水方法；
· 照明、空调用电和设备供电经配电柜分路敷设，为系统提供独立交流电源；
· 控制室需设架空防静电活动地板，铺设专用接地干线（铜芯绝缘电缆），和防雷地线距离大于5米，接地电阻小于或等于4Ω；
· 预留部分以后可扩充容量端口。
3. 管线敷设：
为了确保银行综合办公楼整体美观，导线、同轴电缆、控制电缆全部采取线槽或PVC管内穿线敷设，以确保防火及空间干扰屏蔽要求。线管、线槽尽可能暗敷。技防工程在工程施工中应严格按公安部及国家相关要求进行，线缆敷设符合下列要求:
· 电缆弯曲半径应大于电缆直径15倍；
· 电源线和信号线、控制线分开敷设；
· 电缆长度逐盘查对，无电缆接续；
· 墙壁电缆敷设，采取卡子方法，墙壁电缆沿墙角转弯时，应在墙角处设转角墙担，电缆卡子间距在水平路径上宜为0.6m，在垂直路径上宜为1m；
· 敷设管道线之前，管孔内预设一根镀锌铁线；
· 穿放电缆时宜涂抹黄油或滑石粉；
· 进入管孔电缆应保持平直，并采取防潮、防腐蚀、防鼠等方法。
十一、其它技术方法
· 依据整个系统工程用电量情况，在监控室内设置一台3KW稳压电源，确保系统各设备能够稳定工作；
· 因为夜间照度不足，在办公楼适宜位置，安装射灯，便于夜间报警探头发觉警情时，开启射灯，为摄像机提供足够照度；
· 管线一律采取暗装方法，路由及不得已暴露在外部管线均应有防破坏方法；
· 安装和调试时，应反复调整各报警探头灵敏度，以确保既不发生漏报，又尽可能降低误报可能性。
十二、关键设备清单
视频部分前端关键设备
序号
名称
型号
品牌 / 厂家
单位
数量
单价
累计
适用环境

红外高速球
600线，彩色0.36 Lux / 黑白0.0001 Lux ，25倍光学变焦（f=3.6~91.3mm），12倍数码变焦，红外夜视距离100米，360度连续旋转， 垂直90度旋转，手控水平转速：最快180°/s，预置位调用转速：最快240°/s，203个用户定义预置位，9条预置位巡航轨迹，1条（可选配成4条）花样扫描，10条自动线性扫描，长焦限速，红外灯亮度随镜头焦距改变自动调整，RS485控制，DC12V供电。
BN-5606IR-QC
Bernee/博尼
百科博
台

夜间无辅助光源环境100米以内远距离监控。

外调焦彩色红外夜视摄像机 (50 米 )
外壳防水、防暴，彩转黑，540线，0Lux，1/3" SONY Super HAD CCD II，标配镜头9-22mm，可外部调整镜头变焦/聚焦，红外距离50米，电源：DC12V
BN-1350QWT/SS-A
Bernee/博尼
百科博
台

夜间无辅助光源环境50米以内近距离监控。

防暴海螺型外调焦红外夜视摄像机 (30 米 )
防暴外壳，彩转黑，540线，0Lux，1/3" SONY Super HAD CCD II，标配镜头4-9mm，可外部调整镜头变焦/对焦，红外距离30米，电源：DC12V。
BN-0330QHL
Bernee/博尼
百科博
台

用于室内监控

600 线超低照度宽动态摄像机
1/3" Super-HAD PS CCD，600线，160倍超级宽动态，彩色/黑白自动转换，超低照度:0.000023Lux（F1.2，感光度256倍），内置2.8~11mm手动光圈镜头，12区隐私遮挡，移动侦测，数字降噪，DC12V/AC24V双供电。
BN-132QWD/SA
Bernee/博尼
百科博
台

用于柜员

彩色飞碟摄像机（电梯）
彩色，540线，0.1Lux，1/3" SONY Super HAD CCD，标配3.6mm镜头，电源：DC12V。
BN-030QUFO/SN-A
Bernee/博尼
百科博
台

用于电梯轿箱监控

车牌识别摄像机
外壳防水、防暴，彩色，540线，0.1Lux， 1/3″Sony Super HAD CCD，内置9-22mm镜头，自带白光灯，含有强光抑制功效，专门用来识别车牌，适合于小区出入口或停车场出入口安装使用。电源：DC12V
BN-133Q
Bernee/博尼
百科博
台

用于出入口、大门

直流监控电源
DC12V/1.5A
BN-PD1215
Bernee/博尼
百科博

适适用于红外夜视摄像机
视频部分终端关键设备
序号
名称
型号
品牌
单位
数量
单价
累计
说明

16 路嵌入式硬盘录像机
2U机箱
压缩格式：H.264
压缩分辨率：D1/CIF，全实时
视频输入：16路
视频输出：1*VGA，1*BNC，4*Video Spot out（支持1/4/9/16分割模式）
音频输入：16路
对讲输入：LINE-IN
音频输出：A-OUT
报警输入：16路
报警输出：8路
硬盘接口：8个SATA接口(单盘最大容量:2TB)
通讯接口：1个RJ45 10M/100M自适应以太网口，1个RS485口（键盘接口），1个RS422口（PTZ控制），1个RS232，2个前置USB接口
IDRS-7016HE-D
IDRS
百科博
台

 中心存放、报警处理

监控专用硬盘

块

显示器
19寸液晶

报警关键设备
序号
名称
型号
品牌
单位
数量
单价
累计
说明

声闪一体机
HC-102
国产
只

室外四光束主动红外线探测器 ( 电子屏显示 )
四光束室外探测距离150米
ABH-150S
ALEPH
对

周界报警

室外四光束主动红外线探测器 ( 电子屏显示 )
四光束室外探测距离200米
ABH-200S
ALEPH
对

周界报警

对射支架
AL-40T
ALEPH
对

双鉴探测器
11米 x 11米，常闭触点，CCC认证
DT7235T
国产
只

用于金库、柜员等室内公共区域

紧急按钮
HO-01
国产
只

紧急报警

一般门磁
HO-03
国产
只

门、窗开启报警

脚挑开关
HO-012
国产
只

柜员报警

电子震动探测器
UN3-ATM
国产
只

金库保险柜报警
