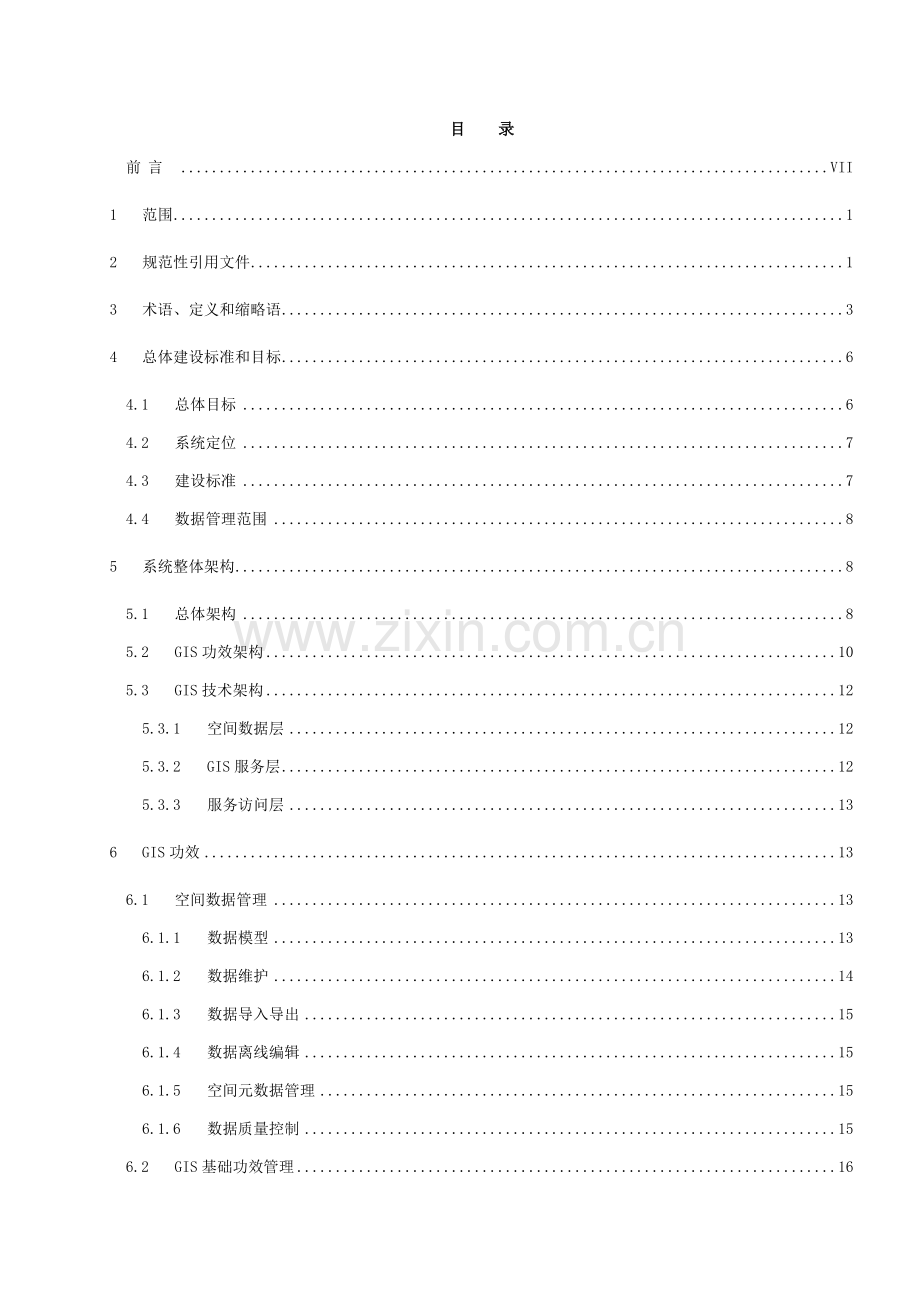

目 录
前 言 VII
1 范围 1
2 规范性引用文件 1
3 术语、定义和缩略语 3
4 总体建设标准和目标 6
4.1 总体目标 6
4.2 系统定位 7
4.3 建设标准 7
4.4 数据管理范围 8
5 系统整体架构 8
5.1 总体架构 8
5.2 GIS功效架构 10
5.3 GIS技术架构 12
5.3.1 空间数据层 12
5.3.2 GIS服务层 12
5.3.3 服务访问层 13
6 GIS功效 13
6.1 空间数据管理 13
6.1.1 数据模型 13
6.1.2 数据维护 14
6.1.3 数据导入导出 15
6.1.4 数据离线编辑 15
6.1.5 空间元数据管理 15
6.1.6 数据质量控制 15
6.2 GIS基础功效管理 16
6.2.1 图层管理 16
6.2.2 渲染管理 17
6.2.3 专题图管理 18
6.2.4 地名管理 18
6.2.5 地图制作 19
6.2.6 地图输出 20
6.2.7 地图浏览 20
6.2.7.1 基础地图展现 20
6.2.7.2 移动目标跟踪 21
6.2.7.3 历史数据展现 21
6.2.8 分析功效 21
6.2.8.1 地理空间数据拓扑分析 21
6.2.8.2 空间分析 21
6.2.8.3 专业网络逻辑拓扑分析 21
6.2.8.4 插值分析 22
6.3 服务管理 22
6.3.1 服务装配 22
6.3.2 服务公布 22
6.3.3 服务定制 23
6.3.4 服务目录 23
6.3.5 服务日志 23
6.3.6 服务注册 23
6.3.7 服务监控 23
6.3.8 服务安全 23
7 空间数据组织 24
7.1 基础地理数据标准 24
7.1.1 集团基础数据建设标准 24
7.1.1.1 型号标准 24
7.1.1.2 内容标准 24
7.1.1.3 更新标准 25
7.1.2 省企业基础数据建设标准 26
7.1.2.1 型号标准 26
7.1.2.2 内容标准 26
7.1.2.3 更新标准 28
7.2 业务数据标准 28
7.3 GIS数据交换标准 28
7.3.1 文件数据格式标准 28
7.3.2 关系型数据库标准 29
7.4 空间数据建库标准 29
7.4.1 空间数据库组织设计标准 29
7.4.1.1 数据模型设计标准 29
7.4.1.2 建模规范 32
7.4.1.3 数据内容组织标准 33
7.4.1.4 空间元数据标准 36
7.4.1.5 更新和备份标准 37
8 系统接口 38
8.1 空间数据接口 38
8.1.1 文件数据接口 38
8.1.2 数据库接口 39
8.2 对外服务接口类型和能力 39
8.2.1 OGC服务接口 39
8.2.2 Web Services服务接口 40
8.2.3 REST服务接口（可选） 44
8.3 GIS组件接口 45
9 GIS技术要求 46
9.1 性能要求 46
9.1.1 基础性能指标 46
9.2 可靠性 46
9.3 安全性 46
9.4 可维护性 46
10 系统集成 47
10.1 和主流IT技术集成 47
10.1.1 对操作系统支持 47
10.1.2 对商用关系型数据库支持 47
10.1.3 和Microsoft .NET运行环境集成 47
10.1.4 和J2EE运行环境集成 48
10.1.5 和手持终端集成 48
10.2 和主流服务类型集成 48
10.2.1 Web Services类型服务集成 48
10.2.2 Rest技术集成（可选） 49
10.2.3 和RIA技术集成 51
10.2.3.1 Flex技术集成 51
10.2.3.2 Silverlight技术集成 51
10.2.3.3 AJAX技术集成 52
10.2.4 和企业门户集成 52
11 系统演进路线 53
12 编制历史 53
13 附录A 修订具体统计 53
14 附录B场景 54
14.1 应急调度 54
14.1.1 应急指挥地图查询 54
14.1.1.1 重大故障查询定位 54
14.1.1.2 气象查询 54
14.1.1.3 应急资源查询定位 54
14.1.1.4 图上目标选择查询 54
14.1.1.5 区域范围查询 54
14.1.1.6 沿线查询 55
14.1.1.7 最近应急资源查询 55
14.1.1.8 位置和属性结合查询 55
14.1.2 应急资源在地图上展现 55
14.1.2.1 应急资源在地图上符号化展现 55
14.1.2.2 应急资源图标管理功效 55
14.1.2.3 强调显示，闪烁、警告声音 56
14.1.2.4 动态跟踪显示 56
14.1.2.5 图表和地图互动显示 56
14.1.2.6 外部信息叠加显示 56
14.2 网优 56
14.2.1 图层管理 56
14.2.1.1 基站图层 57
14.2.1.2 小区图层 57
14.2.1.3 直放站图层 57
14.2.1.4 邻小区图层 57
14.2.1.5 投诉处理图层 57
14.2.1.6 图层编辑 58
14.2.2 自定义区域 58
14.2.3 渲染 58
14.2.4 查询 58
14.2.5 自定义查询 58
14.2.6 维度查询 59
14.2.7 频率复用分析及计划 59
14.2.8 无线参数GIS分析 60
14.2.9 基于小区性能指标GIS分析 60
14.2.10 告警数据GIS分析 60
14.2.11 逻辑树图 61
14.3 管线 62
14.3.1 管道/杆路资源管理 62
14.3.1.1 管道截面图管理 63
14.3.1.2 人手井展开图管理 64
14.3.1.3 管道路由管理 64
14.3.2 缆线网络资源管理 64
14.3.2.1 光缆网资源管理 65
14.3.2.2 光缆路由管理 65
14.3.2.3 楼内电缆资源管理 66
14.3.2.4 楼内光缆资源管理 66
14.4 话务分析 66
14.4.1 地图控制 66
14.4.2 3D地球 67
14.4.3 网络资源概貌 67
14.4.4 网络话务量视图 68
14.4.5 网络故障视图 68
14.4.6 网络负荷视图 68
14.4.7 全网运行质量情况 69
14.5 传输综合网管系统 69
14.5.1 网络组织图 69
14.5.2 专题图管理 70
14.5.3 空间资源管理 71
14.5.4 地理信息管理 71
14.5.4.1 矢量地图编辑 71
14.5.4.2 矢量图层展现 71
14.5.4.3 导航图 72
14.5.4.4 资源树图 72
14.5.4.5 区域、站点、机房管理 73
14.5.5 区域管理 73
14.5.5.1 添加区域 73
14.5.5.2 删除区域 73
14.5.5.3 修改区域 73
14.5.5.4 站点、机房管理 74
14.5.5.5 添加站点、机房 74
14.5.5.6 删除站点、机房 74
14.5.5.7 修改站点、机房 74
14.5.5.8 查询统计 74
14.5.6 设备资源管理 74
14.5.7 机架设备 74
14.5.7.1 添加机架设备 74
14.5.7.2 删除机架设备 74
14.5.7.3 修改机架设备 74
14.5.8 业务设备管理 74
14.5.8.1 业务设备管理 74
14.5.8.2 端口管理 74
14.5.9 同时设备管理 74
14.5.10 DDF管理 74
14.5.10.1 添加DDF 74
14.5.10.2 删除DDF 74
14.5.10.3 修改DDF 74
14.5.10.4 查询DDF 74
14.5.11 ODF管理 74
14.5.11.1 添加ODF 74
14.5.11.2 删除ODF 74
14.5.11.3 修改ODF 74
14.5.11.4 查询ODF 74
14.5.12 光交接箱 74
14.5.12.1 添加光交接箱 74
14.5.12.2 删除光交接箱 74
14.5.12.3 修改光交接箱 74
14.5.12.4 查询光交接箱 74
14.5.12.5 纤芯关联 74
14.5.12.6 跳纤管理 74
14.5.12.7 端子连接关系显示 74
14.5.13 光分纤箱 74
14.5.13.1 添加光分纤箱 74
14.5.13.2 删除光分纤箱 74
14.5.13.3 修改光分纤箱 74
14.5.13.4 查询光分纤箱 74
14.5.13.5 端子连接关系显示 74
14.5.13.6 纤芯关联 74
14.5.13.7 跳纤管理 74
14.5.14 光接头盒 74
14.5.14.1 添加光接头盒 74
14.5.14.2 删除光接头盒 74
14.5.14.3 修改光接头盒 74
14.5.14.4 查询光接头盒 74
14.5.14.5 纤芯关联 74
14.5.14.6 跳纤管理 74
14.5.14.7 端子连接关系显示 74
14.5.15 设备模板管理 74
14.5.15.1 添加模板 74
14.5.15.2 删除模板 74
14.5.15.3 修改模板 74
14.5.16 端口连接管理 74
14.5.16.1 批量关联 74
14.5.16.2 单个关联 74
14.5.16.3 解除关联 74
14.6 计划设计 74
14.7 资源系统离线管理功效 74
14.7.1 资源离线系统关键功效 74
14.7.1.1 同时资源数据库到当地 74
14.7.1.2 当地离线操作功效 74
14.7.1.3 同时当地资源数据到数据库 74
14.7.1.4 当地缓存文件备份 74
14.8 GIS Portal场景 74

前 言
本标准要求了中国移动OSS GIS服务平台技术要求。
本标准关键描述中国移动OSS GIS服务平台技术要求，包含系统技术路线、空间数据库设计、业务功效设计、系统接口要求设计、系统性能设计、系统集成设计等。本标准体系适适用于指导中国移动总部和省级OSS GIS系统建设和实施。
本标准依据中国移动OSS系统分阶段实施计划进行编制，将会依据OSS总体演进进行修改、完善和扩充。
本标准附录A为资料性附录。
本标准由中移 号文件印发。
本标准由中国移动通信集团网络部提出，集团企业网络部归口。
本标准起草单位：中国移动通信集团企业网络部。
本标准关键起草人（排名不分前后）：
中国移动集团：冯瑞军
ESRI中国（北京）：王昊、陈健、林雪淋
北京超图软件股份：张立立、唐伟、胡雁
美国地图信息（北京代表处）：闫静、孙剑、赵雷
通用电气（中国）：程浩、何霈林
亿阳信通：邱大钧、张海洲
北京神州泰岳软件股份：苏立龙、魏晓征
直真节点：罗君偲、樊福利
浪潮通信信息系统：张斯砚、李军

1 范围
本标准要求了中国移动总部综合网络资源管理系统体系结构、系统功效结构、接口要求、系统技术要求，供中国移动内部和厂商共同使用。
本标准关键描述了中国移动OSS GIS服务平台建设架构，规范了完整OSS GIS系统总体架构和要求，为OSS GIS系统计划和建设提供基础技术要求参考。
本标准适适用于指导中国移动OSS GIS系统设计和实施，系统功效架构描述适适用于指导中国移动集团企业及下属省级企业在OSS GIS系统计划和建设，参考系统功效和技术要求，保障OSS GIS系统建设实施顺利进行。
2 规范性引用文件
下列文件中条款经过本规范引用而成为本标准条款。通常注日期引用文件，其随即全部修改单（不包含勘误内容）或修订版均不适适用于本规范，然而，激励依据本规范达成协议各方研究是否可使用这些文件最新版本。通常不注日期引用文件，其最新版本适适用于本规范。
序号
标准编号
标准名称
公布单位
[1]
QB-X-XXX-XXXX
《中国移动综合网络资源管理系统技术规范动力及配套资源管理需求分册（v1.0.0）》
中国移动通信
[2]
QB-X-XXX-XXXX
《中国移动总部综合网络资源管理系统技术规范备品备件管理需求(v 1.0.0)》
中国移动通信
[3]
QB-X-XXX-XXXX
《中国移动综合网络资源管理系统技术规范基站资源关系管理需求分册（v1.0.0）》
中国移动通信
[4]
QB-X-XXX-XXXX
《中国移动综合网络资源管理系统技术规范空间资源管理需求分册（v1.0.0）》
中国移动通信
[5]
QB-X-XXX-XXXX
《中国移动综合网络资源管理系统技术规范通用功效分册（v1.0.0）》
中国移动通信
[6]
QB-X-XXX-XXXX
《中国移动综合网络资源管理系统技术规范系统架构和接口分册（v1.0.0）》
中国移动通信
[7]
QB-X-XXX-XXXX
《中国移动总部综合网络资源管理系统技术规范基础功效分册（v1.0.0）》

中国移动通信
[8]
QB-X-XXX-XXXX
《中国移动总部综合网络资源管理系统技术规范应急指挥调度功效分册（v1.0.0）》
中国移动通信
[9]
QB-X-XXX-XXXX
《中国移动总部综合网络资源管理系统技术规范总册（v1.0.0）》
中国移动通信
[10]
QB-X-XXX-XXXX
《中国移动无线网络优化平台功效规范（v1.0.0）》
中国移动通信
[11]
QB-X-XXX-XXXX
《中国移动总部综合网络资源管理系统技术规范IP承载网资源管理分册（v1.0.0）》
中国移动通信
[12]
GB/T 7929
《1:500 1:1000 1: 地形图图式》
国家测绘总局
[13]
GB 5791
《1:5000 1:10000 地形图图式》
国家测绘总局
[14]
GB 12342
《1∶25000 1∶50000 1∶100000 地形图图式》
国家测绘总局
[15]
GB 12343
《1:25000 1:50000 地形图编绘规范》
国家测绘局
[16]
GB 12344
《1:100000 地形图编绘规范》
国家测绘局
[17]
GB 15944
《1:250000 地形图编绘规范及图式》
国家测绘局
[18]
GB/T 14512
《1:1000000 地形图编绘规范及图式》
国家测绘局
[19]
GB/T 13989
《国家基础百分比尺地形图分幅和编号》
国家测绘局
[20]
GB 13923
《国土基础信息数据分类和代码》
国家标准
[21]
GB2260-1995
中国行政区划代码
国家标准
[22]
GB/T2659-94
中国周围国家和地域名称代码
国家标准
[23]
GB917.2-89
国家干线公路名称和编号
国家标准
[24]
ISO 19107
几何对象标准
ISO/TC211技术委员会
[25]
ISO 19109
数据模型标准
ISO/TC211技术委员会
[26]
ISO 19115
元数据标准
ISO/TC211技术委员会
[27]
ISO 19136
Geography Markup Language
ISO/TC211技术委员会
[28]
ISO 19128
Web Map Service
ISO/TC211技术委员会
[29]
ISO 19142
Web Feature Service
ISO/TC211技术委员会
[30]
ISO 19110
Feature Catalog
ISO/TC211技术委员会
[31]
ISO/IEC 13249-3
SQL/MM Spatial
国际标准化组织
[32]
中国元数据参考标准
《国家基础地理信息系统(NFGIS)元数据标准草案》
国家基础地理信息中心
3 术语、定义和缩略语
下列术语、定义和缩略语适适用于本标准：
词语
解释
地理信息系统（GIS）
地理信息系统是一个基于计算机工具，它能够对地理对象或事件进行成图和分析。从技术和应用角度，GIS是处理空间问题工具、方法和技术；从学科角度，GIS是在地理学、地图学、测量学和计算机科学等学科基础上发展起来一门学科，含有独立学科体系； 从功效上，GIS含有空间数据获取、存放、现示、编辑、处理、分析、输出和应用等功效；从系统学角度，GIS含有一定结构和功效，是一个完整系统。
GIS 技术把地图这种独特视觉化效果和地理分析功效和通常数据库操作（比如查询和统计分析等）集成在一起。这种能力使 GIS和其它信息系统相区分，从而使其在广泛公众和个人企机关中解释事件、估计结果、计划战略等中含有实用价值。
面向服务体系架构（SOA）
SOA指面向服务体系结构。SOA是一个组件模型，它将应用程序不一样功效单元（称为服务）经过这些服务之间定义良好接口和契约联络起来。接口是采取中立方法进行定义，它应该独立于实现服务硬件平台、操作系统和编程语言。这使得构建在多种这么系统中服务能够以一个统一和通用方法进行交互。WSDL，UDDI和SOAP是SOA基础基础部件。WSDL用来描述服务；UDDI用来注册和查找服务；而SOAP，作为传输层，用来在消费者和服务提供者之间传送消息。SOAP是Web服务默认机制，其它技术为能够服务实现其它类型绑定。一个消费者能够在UDDI注册表（registry）查找服务，取得服务WSDL描述，然后经过SOAP来调用服务。在一个企业内部，SOA服务经过一个饰演目录列表（directory listing）角色登记处（Registry）来进行维护。应用程序在登记处（Registry）寻求并调用某项服务。统一描述，定义和集成（UDDI， Universal Description， Definition， and Integration）是服务登记标准。
Web服务（Web Services）
Web Service是指使用标准技术实现、公布并运行在互联网上部分业务步骤。应用Web Service企业能够轻松地经过标准网络协议使用XML格式把应用程序连接到任何用户端(包含桌面应用程序、Web浏览器、移动设备和PDA)。和此相同是，Web Service还能够轻松地把来自完全不一样硬件平台(如大型机、应用服务器和Web服务器)应用程序相互连接起来。Web Services公布服务使用UDDI(统一描述、发觉和集成)，查找服务使用 UDDI 和 WSDL(Web Service描述语言)组合，绑定服务使用WSDL 和SOAP。当开发人员开发新应用时，能够经过UDDI Operator或UDDI Search EngineWeb界面在UDDI Registry上找到需要Web Service;然后在UDDI Registry内，或经过UDDI Registry中连接找到该Web Service调用规范，该调用规范通常使用WSDL描述。开发人员能够使用开发工具或经过手动方法调用该规范，然后在自己应用中加上该调用规范定义Web Service调用。这么开发出应用就能够经过SOAP来调用指定Web Service了。
扩展标识语言（eXtensible Markup Language）
XML（eXtensible Markup Language）即可扩展标识语言，它和HTML一样，全部是SGML(Standard Generalized Markup Language,标准通用标识语言)。Xml是Internet环境中跨平台，依靠于内容技术，是目前处理结构化文档信息有力工具。扩展标识语言XML是一个简单数据存放语言，使用一系列简单标识描述数据，而这些标识能够用方便方法建立，即使XML占用空间比二进制数据要占用更多空间，但XML极其简单易于掌握和使用。
简单对象访问协议（SOAP）
简单对象访问协议（SOAP）是一个轻量、简单、基于 XML 协议，它被设计成在 WEB 上交换结构化和固化信息。 SOAP 能够和现存很多因特网协议和格式结合使用，包含超文本传输协议（ HTTP），简单邮件传输协议（SMTP），多用途网际邮件扩充协议（MIME）。它还支持从消息系统到远程过程调用（RPC）等大量应用程序。
SOAP 包含三个部分：
SOAP 封装：它定义了一个框架,该框架描述了消息中内容是什么，谁应该处理它和它是可选还是必需。
SOAP 编码规则：它定义了一个序列化机制，用于交换应用程序所定义数据类型实例。
SOAP RPC 表示：它定义了用于表示远程过程调用和应答协定。
SOAP 消息基础上是从发送端到接收端单向传输，但它们常常结合起来实施类似于请求 / 应答模式。全部 SOAP 消息全部使用 XML 编码。一条 SOAP 消息就是一个包含有一个必需 SOAP 封装包，一个可选 SOAP 标头和一个必需 SOAP 体块 XML 文档。
把 SOAP 绑定到 HTTP 提供了同时利用 SOAP 样式和分散灵活性特点和 HTTP 丰富特征库优点。在 HTTP 上传送 SOAP 并不是说 SOAP 会覆盖现有 HTTP 语义，而是 HTTP 上 SOAP 语义会自然映射到 HTTP 语义。在使用 HTTP 作为协议绑定场所中， RPC 请求映射到 HTTP 请求上，而 RPC 应答映射到 HTTP 应答。然而，在 RPC 上使用 SOAP 并不仅限于 HTTP 协议绑定。
表述性状态传输（REST）
REST指表现性状态传输。相比SOAP愈加简练，不需要依靠WSDL。REST定义了应该怎样正确地使用（这和大多数人实际使用方法有很大不一样）Web标准，比如HTTP和URI。REST降低开发复杂性，提升系统可伸缩性。在Web世界中，REST接口是由HTTP接口定义，支持基础应用程序方法：GET。POST，PUT和DELETE。（除了这基础四个方法外，HTTP没有其它方法。）这种统一接口限制，跟面向服务体协结构风格（SOA）相反，后者为每种类型服务定义了不一样接口（比如WSDL 接口类型）。
富互联网应用（RIA）
RIA 是集桌面应用程序最好用户界面功效和Web应用程序普遍采取和快速、低成本布署和互动多媒体通信实时快捷于一体新一代网络应用程序。RIA中 Rich Client（丰富用户端）提供可承载已编译用户端应用程序（以文件形式，用HTTP传输）运行环境，用户端应用程序使用异步用户/服务器架构连接现有后端应用服务器，这是一个安全、可升级、含有良好适应性新面向服务模型，这种模型由采取Web服务所驱动。结合了声音、视频和实时对话综合通信技术使RIA含有前所未有网上用户体验。现在集中比较有实力RIA用户端开发技术包含：Flex、Laszlo、Microsoft Silverlight等。
AJAX
Asynchronous JavaScript and XML
DEM
Ditigal Elevation Model
ESB
Enterprise Services Bus
FGDC
The Federal Geographic Data Committee
ISO
International Standard Organization
OGC
Open Geospatial Consortium
TIN
Triangulated Irregular Network
WMS
Web Map Service
WFS
Web Feature Service
WCS
Web Coverage Service
WSDL
Web Services Description Language
4 总体建设标准和目标
4.1 总体目标
1）.建立统一可共享地理空间数据库
建立总部和省级可共享地理空间数据库，为OSS系统GIS建设提供统一空间数据服务。
2）.为OSS各个应用系统提供空间信息服务
在基于SOA技术前提下，为OSS应用系统提供基础空间信息服务。
3）.支撑OSS各个应用系统GIS展示，查询，分析功效
实现基础GIS展示、查询和分析功效，支持 OSS系统业务应用，满足需求。
4）.为网络资源计划和设计提供空间支撑能力
4.2 系统定位
中国移动OSS GIS服务平台在中国移动OSS域目标系统中定位以下图所表示：

图1 GIS服务平台在OSS系统中定位
GIS平台作为基础服务平台，为各业务应用系统提供基础地图服务，为现有OSS系统应用提供地图展现、地图查询和分析功效，支持专业网管、综合网管、业务管理、运维管理和市场服务等业务应用对 GIS需求，并经过服务方法为外部系统提供交互和共享方法，形成企业级应用基础模式。
4.3 建设标准
GIS平台建设方案应遵照中国移动OSS系统计划总体思绪。
1). 综合化：支持多专业、跨专业综合管理，支持多设备厂商、多个技术、多个业务管理。
2) 集中化：可支持集中布署，分布应用，能支持全网性应用和全网用户使用。
3) 结构化：系统应严格遵照系统结构化要求，符合可伸缩体系结构和开放性要求。
4) 标准化：采取国际标准化技术体系和实现平台，支持扩展和升级。
中国移动OSS GIS服务平台遵照“三层”布署方法进行建设：

图2 系统分级布署图
三层是指平台体系结构根据空间数据层、GIS平台层、应用系统层三级层面设计进行建设。集团总部和省企业之间经过服务方法进行信息共享和交互。
4.4 数据管理范围
1) 基础地理数据,指符合国家标准分副百分比尺地理数据内容，如行政区划、交通类、单位等。
2) 网络空间资源数据，包含区域，局站，站点，基站，铁塔，应急车等网络基础设施，空间尺度到站，并含有可扩展到站内能力。
5 系统整体架构
5.1 总体架构
中国移动OSS GIS服务平台遵照“两级一集中”总体架构进行建设：
1）、两级体系
两级体系指系统建设根据总部OSS GIS服务平台和省级OSS GIS服务平台，支撑总部和省企业两级维护体制。
2）、“一集中”
“一集中”指省级平台根据集中方法来进行布署。总部和省级分别维护自己终端，和管理各自干线资源。总部经过服务方法能够实现对省级GIS服务调用和共享。

图3 中国移动OSS GIS服务平台总体架构图
5.2 GIS功效架构

图4 中国移动OSS GIS服务平台功效架构图
中国移动OSS GIS服务平台分为以下几类：
n 空间数据管理层
空间数据管理层指为OSS GIS服务提供基础数据存放和管理能力，并为和其它OSS系统数据提供转换和访问接口。
n GIS功效管理
GIS功效管理指为OSS业务应用提供基础GIS功效。
n GIS服务管理
GIS服务管理指对所要提供GIS服务基础管理功效。
n 应用系统
应用系统指经过GIS服务平台所提供GIS地图和功效，搭建满足业务功效需求GIS业务应用。

每类系统功效又包含了二级子功效，其中空间数据管理包含：
n 数据模型管理
n 数据维护
n 数据质量控制
n 数据转换
n 元数据管理
GIS功效管理包含：
n 图层管理
n 渲染管理
n 专题图管理
n 地图制作管理
n 地图输出管理
n 地名管理
GIS服务管理包含：
n 服务装配
n 服务公布
n 服务定制
n 服务目录
n 服务注册
n 服务监控
n 服务日志
n 服务安全

5.3 GIS技术架构

图5 中国移动OSS GIS服务平台技术架构图
中国移动OSS GIS服务平台应采取分层结构，从下到上分为空间数据层、GIS服务层、及服务访问层。
5.3.1 空间数据层
空间数据库是OSS GIS服务平台基础，实现对多源GIS数据格式采集、转化处理、数据导入、数据质量管理、空间数据模型管理、空间数据更新、和和外部数据接口等功效。为GIS服务支撑层提供基础数据服务。
5.3.2 GIS服务层
GIS服务层是在数据组织层之上，是对空间数据和业务数据逻辑结合，公布基于SOAWeb Services。GIS服务平台展现GIS基础功效服务，并将基础GIS服务集中到企业服务总线(ESB)上，经过ESB方法，对多种基础GIS 空间服务进行集成，或直接为应用系统提供Web Services。
GIS服务平台提供了2D/3D地图服务、目录服务、地理编码服务、OGC服务和地图分析服务公布能力。
n 2D/3D地图服务
基础GIS地图服务，实现对GIS数据展现和基础地图操作。
n 目录服务
实现对公布服务目录管理和描述。
n 地理编码服务
实现基于地址定位。
n OGC服务
实现对 OGCWMS、 WFS、WCS服务公布和能力。
n 地图分析服务
实现对常见地图分析功效服务公布。
5.3.3 服务访问层
GIS应用系统层分为服务调用和服务接口。
服务调用能够在Web应用和GIS嵌入式组件方法实现对GIS服务调用，实现紧耦合应用系统功效和设计，支持C/S和B/S界面操作管理。
服务接口是GIS服务系统对外所提供访问接口，经过基于SOASOAP或REST、和OGC服务，向外提供GIS功效服务，并可集成到企业服务总线(ESB)上，实现和应用系统集成。
应用功效层支持GIS嵌入式组件方法紧耦合方法，也能够采取 GIS松耦合方法。
6 GIS功效
6.1 空间数据管理
空间数据管理是GIS服务平台关键基础功效，是确保GIS服务可靠高效基石。
6.1.1 数据模型
空间数据管理应该遵照主流行业标准和规范，确保良好互操作性和开放式架构是实现面向服务架构基础。同时，标准数据模型能够很轻易地适应不停改变要求，方便未来系统升级和迁移。
目前主流空间数据模型标准包含ISO/TC 211ISO 19100系列，OGC简单要素数据模型和ISO/IECSQL/MM数据模型ST_Geometry（ISO/IEC 13249-3），其中ISO/IECSQL/MM数据模型和OGC简单要素数据模型有良好兼容性，已被包含Informix，Oracle，DB2，Microsoft SQL Server主流数据库所采取。
除能够利用GIS产品本身空间数据库引擎外，还能够支持利用主流通用数据库管理空间数据，并支持经过对关系型数据库面向对象数据类型扩展，实现空间数据和属性数据一体化存放，并支持经过一致数据接口实现空间数据和属性数据访问和操作。
数据库厂商研发管理空间数据处理方案已经逐步成为业界数据管理模式主流。其特点是：
n 支持抽象数据类型（ADT）及其相关操作定义；增加空间数据类型及相关函数；
n 二层架构，将空间数据类型和函数从中间件（空间数据引擎）转移到了数据库管理系统中；
n 标准扩展型SQL语言来操作空间数据；
n 良好开放性和扩展性；
n 实现异构数据库平台对空间数据共享共用。

6.1.2 数据维护
1）权限控制
GIS系统提供对空间数据权限控制机制。系统设置系统用户和空间数据维护两类角色；能够根据用户角色设定管理空间数据范围和类型；依据空间数据库信息量海量特征，结合空间数据版本管理机制，能够有效降低系统冗余数据。
2）历史数据管理
依据空间数据库信息量海量特征，结合空间数据版本管理机制，能够有效降低系统冗余数据。
3）数据管理
提供基础地理数据管理，包含添加、删除、移动、关闭、打开和更改图层属性等操作。
4）用户管理
根据业务功效需求，GIS系统提供不一样用户管理，可添加、删除、修改不一样用户权限。
5）数据备份和恢复
数据备份和恢复分为以下两类：指定空间数据对象备份恢复和整体空间数据库备份恢复；指定要素图层自动备份及恢复机制；定时异地保留。
6）日志管理和系统监控
操作日志统计全部操作人员使用系统情况
6.1.3 数据导入导出
提供优异空间ETL工具，帮助数据采集、分析或管理人员完成异构数据格式导入和导出。
支持主流数据格式，具体格式请参见7.3.1文件格式标准
6.1.4 数据离线编辑
离线编辑是指能够将数据库中某个爱好区域指定数据输出成数据文件，比如支持将某个沿线缓冲区范围周围数据剪切输出成数据文件，该数据可作为数据库中部分数据工作版本。
输出数据能够保留在移动终端（如PDA或手机）上，能够离线进行数据更新，并支持和数据库中运行版本数据进行比对和更新。
6.1.5 空间元数据管理
空间元数据在地理空间信息中用于描述地理数据集内容、质量、表示方法、空间参考、管理方法以 及数据集其它特征，从而实现地理空间信息共享。现在，空间元数据标准关键有： ISO/TC 211元数据标准，FGDC元数据标准，和国家基础地理信息系统（NFGIS）元数据标准，具体内容参见7.4.1.4 元数据标准元数据体系。
经过建立元数据术语、定义及扩展公用集合，支持用户依据具体需求创建多个复杂元数据模型。同时提供基于同时提供基于ISO, FGDC，NFGIS 标准元数据模板，使用户能够基于多种标准模板进行扩展以创建用户自定义数据模型。
空间元数据管理目标是描述地理空间数据集，实现以下功效
n 用来组织和管理空间信息。
n 帮助数据使用者查询所需空间信息。比如，它能够根据不一样地理区间或具体时间段来查找空间信息资源。
n 用来建立空间信息数据目录和数据交换中心。经过数据目录和数据交换中心等提供空间元数据内容，用户能够共享空间信息、维护数据结果。
6.1.6 数据质量控制
在GIS系统中，数据是一个极为关键原因。GIS中数据质量优劣，决定着系统分析质量和整个应用成败。数据质量关键包含以下内容：正确性、精度、空间分辨率、百分比尺、误差等。造成空间数据质量问题起源有：
n 空间现象本身存在不稳定性：分布不确定性、属性类型划分和表示多样性等
n 空间现象表示：测量误差、地图投影、数值采样和量化等
n 空间数据处理中误差：投影转换、地图数字化和扫描矢量化、格式转换、数据抽象、空间分析等
空间数据误差又分为：几何误差、属性误差、时间误差和逻辑误差；逻辑误差和几何误差为GIS特有。针对移动OSS 专业空间资源数据，可实现以下逻辑误差检验方法：
1）数据检验
为多种不正确数据或可能错误数据检验区域和表，这些数据可能引发问题或在不一样操作中造成错误结果。具体包含：
自相交检验：检验区域内是否有自相交多边形，这些多边形会在以后计算时引发错误。
重合检验：检验多边形是否有相互重合位置。检验结果为创建多边形表示重合区域，并使用自定填充、颜色样式突出提醒。
缝隙检验：检验数据是否有多边形边界未排列整齐而引发区域间空间或缝隙位置。部分边界数据中缝隙可能是自然产生，如湖泊。通常，错误缝隙是
