建筑节能工程实施细则培训资料样本.doc

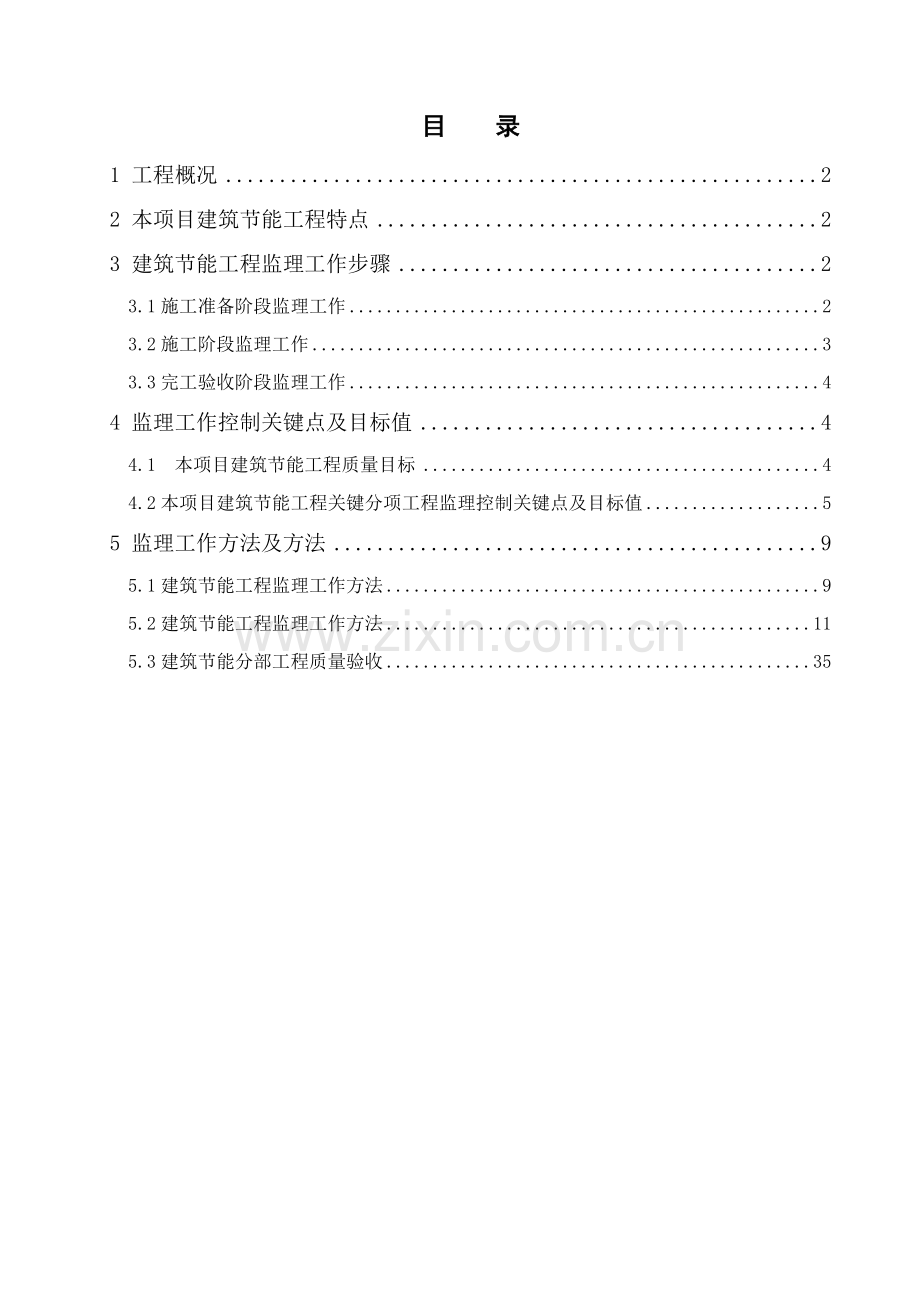

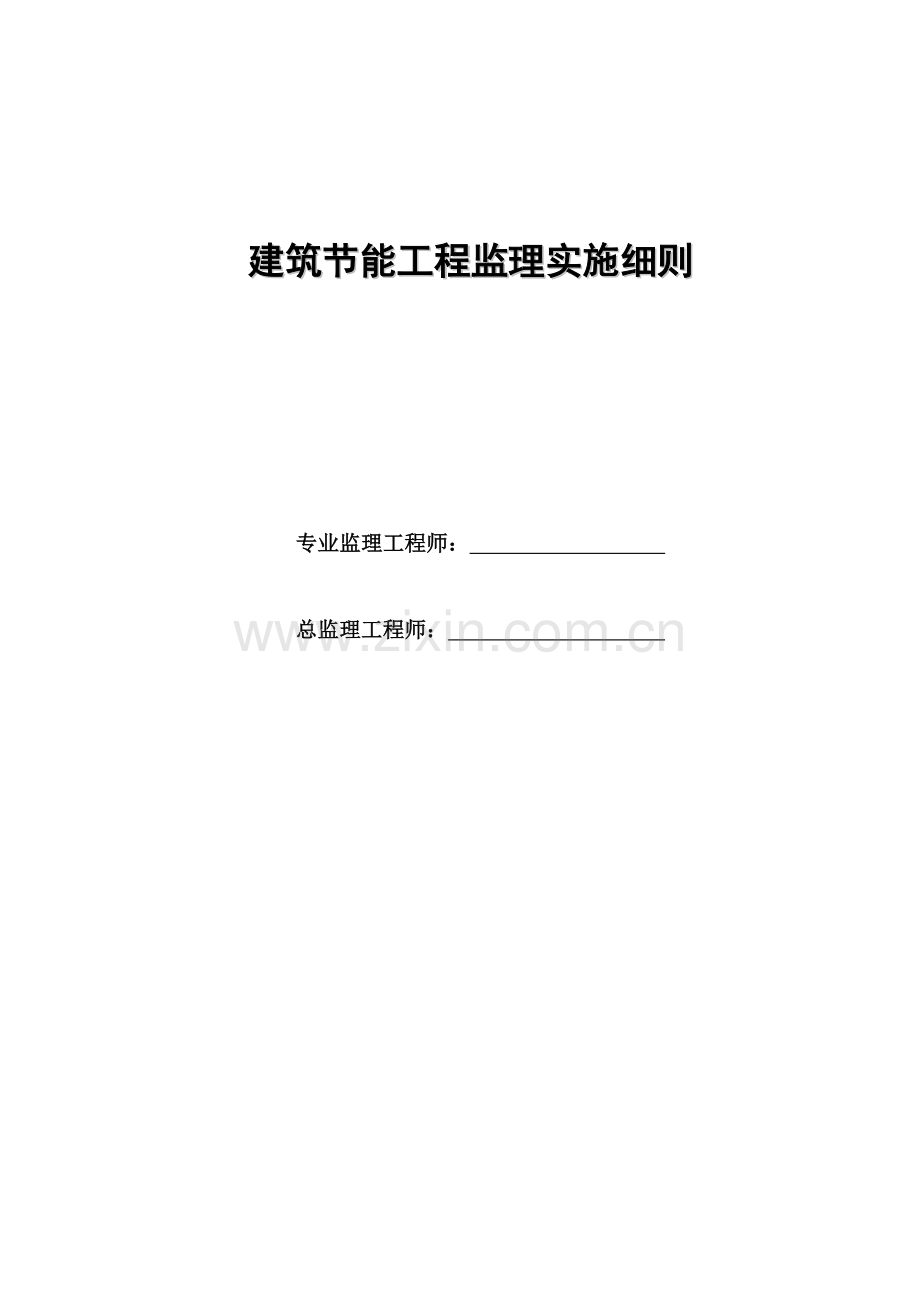

建筑节能工程监理实施细则专业监理工程师：总监理工程师： 目 录1 工程概况22 本项目建筑节能工程特点23 建筑节能工程监理工作步骤23.1施工准备阶段监理工作23.2施工阶段监理工作33.3完工验收阶段监理工作44 监理工作控制关键点及目标值44.1 本项目建筑节能工程质量目标44.2本项目建筑节能工程关键分项工程监理控制关键点及目标值55 监理工作方法及方法95.1建筑节能工程监理工作方法95.2建筑节能工程监理工作方法115.3建筑节能分部工程质量验收351 工程概况2 本项目建筑节能工程特点3.1施工准备阶段监理工作3.1.1 工程施工前，总监理工程师组织监理人员熟悉设计文件、国家和本市相关建筑节能法规文件和本工程相关建筑节能强制性标准。参与施工图会审和设计交底。3.1.2 审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准施工图不得使用。3.1.3建筑节能设计交底。项目监理人员参与由建设单位组织建筑节能设计技术交底会，总监理工程师对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在问题经过建设单位向设计单位提出书面意见和提议。3.1.4建筑节能工程开工前，总监理工程师应组织专业监理工程师审查承包单位报送建筑节能专题施工方案和技术方法，提出审查意见。3.2施工阶段监理工作3.2.1监理工程师应按下列要求审核承包单位报送拟进场建筑节能工程材料/构配件/设备报审表（包含墙体材料、保温材料、门窗部品、采暖空调系统、照明设备等）及其质量证实资料，具体以下：(1)质量证实资料（保温系统和组成材料质保书、说明书、型式检验汇报、复验汇报，如：现场搅拌粘结胶浆、抹面胶浆等，应提供配合比通知单）是否合格、齐全，是否和设计和产品标准要求相符。产品说明书和产品标识上注明性能指标是否符合建筑节能标准。(2)是否使用国家明令严禁、淘汰材料、构配件、设备。(3)有没有建筑材料立案证实及对应验证要求资料。(4)根据委托监理协议约定及建筑节能标准相关要求百分比，进行平行检验或见证取样、送样检测。对未经监理人员验收或验收不合格建筑节能工程材料、构配件、设备，不得在工程上使用或安装；对国家明令严禁、淘汰材料、构配件、设备，监理人员不得签认，并应签发监理工程师通知单，书面通知承包单位限期将不合格建筑节能工程材料、构配件、设备撤出现场。3.2.2 当承包单位采取建筑节能新材料、新工艺、新技术、新设备时，应要求承包单位报送对应施工工艺方法和证实材料，组织专题论证，经审定后给予签认。3.2.3 督促检验承包单位根据建筑节能设计文件和施工方案进行施工。总监理工程师审查建设单位或施工承包单位提出工程变更，发觉有违反建筑节能标准，应提出书面意见加以阻止。3.2.4 对建筑节能施工过程进行巡视检验。对建筑节能施工中墙体、屋面等隐蔽工程隐蔽过程、下道工序施工完成后难以检验关键部位，进行旁站或现场检验，符合要求给予签认。对未经监理人员验收或验收不合格工序，监理人员不得签认，承包单位不得进行下一道工序施工。3.2.5 对承包单位报送建筑节能隐蔽工程、检验批和分项工程质量验评资料进行审核，符合要求后给予签认。对承包单位报送建筑节能分部工程和单位工程质量验评资料进行审核和现场检验，应审核和检验建筑节能施工质量验评资料是否齐全，符合要求后给予签认。 3.2.6 对建筑节能施工过程中出现质量问题，应立即下达监理工程师通知单，要求承包单位整改，并检验整改结果。 3.3完工验收阶段监理工作3.3.1 参于建设单位委托建筑节能测评单位进行建筑节能能效测评。3.3.2 审查承包单位报送建筑节能工程完工资料。3.3.3组织对包含建筑节能工程在内预验收，对预验收中存在问题，督促承包单位进行整改，整改完成后签署建筑节能工程完工报验单。3.3.4 出具监理质量评定汇报。工程监理单位在监理质量评定汇报中必需明确实施建筑节能标准和设计要求情况。3.3.5签署建筑节能实施情况意见。工程监理单位在建筑节能立案记录表上签署建筑节能实施情况意见，并加盖监理单位印章。4 监理工作控制关键点及目标值4.1 本项目建筑节能工程质量目标本项目建筑节能分部工程各分项工程及关键控制点以下建筑节能分项工程划分序号分项工程关键验收内容1墙体节能工程 主体结构基层；保温材料；饰面层等2幕墙节能工程 主体结构基层；隔热材料；保温材料；隔汽层；幕墙玻璃；单元式幕墙板块；通风换气系统；遮阳设施；冷凝水搜集排放系统等3门窗节能工程 门；窗；玻璃；遮阳设施等4屋面节能工程 基层；保温隔热层；保护层；防水层；面层等5地面节能工程 基层；保温层；保护层；面层等6采暖节能工程 系统制式；散热器；阀门和仪表；热力入口装置；保温材料；调试等7通风和空气调整节能工程 系统制式；通风和空调设备；阀门和仪表；绝热材料；调试等8空调和采暖系统冷热源及管网节能工程 系统制式；冷热源设备；辅助设备；管网；阀门和仪表；绝热；保温材料；调试等9配电和照明节能工程 低压配电电源；照明光源、灯具；隶属装置；控制功效；调试等10监测和控制节能工程 冷、热原系统监测控制系统；空调水系统监测控制系统；通风和空调系统监测控制系统；监测和计量装置；供配电监测控制系统；照明自动控制系统；综合控制系统等4.2本项目建筑节能工程关键分项工程监理控制关键点及目标值4.2.1 墙体节能工程(1)主体结构完成后进行施工墙体节能工程，应在基层质量验收合格后施工，施工过程中应立即进行质量检验、隐蔽工程验收和检验批验收，施工完成后应进行墙体节能分项工程验收。和主体结构同时施工墙体节能工程，应和主体结构一同验收。(2) 墙体节能工程当采取外保温定型产品或成套技术时，其型式检验汇报中应包含安全性和耐候性检验。(3)墙体节能工程应对下列部位或内容进行隐蔽工程验收，并应有具体文字统计和必需图像资料：a.保温层附着基层及其表面处理；b.保温层粘结或固定；c.锚固件；d.增强网铺设；e.墙体热桥部位处理；f.预制保温板或预制保温墙板板缝及结构节点；g.现场喷涂或浇筑有机类保温材料界面；h.被封闭保温材料厚度；i.保温隔热砌块填充墙体。 (4)墙体节能工程保温材料在施工过程中应采取防潮、防水等保护方法。(5)墙体节能工程验收检验批划分应符合下列要求：a.采取相同材料、工艺和施工做法墙面，每5001000m2面积划分为一个检验批，不足500m2也为一个检验批。b.检验批划分也可依据和施工步骤相一致且方便施工和验收标准，由施工单位和监理（建设）单位共同约定。4.2.2 幕墙节能工程(1)附着于主体结构上隔汽层、保温层应在主体结构工程质量验收合格后施工。施工过程中应立即进行质量检验、隐蔽工程验收和检验批验收，施工完成后应进行幕墙节能分项工程验收。(2)当幕墙节能工程采取隔热型材时，隔热型材生产厂家应提供型材所使用隔热材料力学性能和热变性性能试验汇报。(3)幕墙节能工程施工中应对下列部位或项目进行隐蔽工程验收，并应有具体文字统计和必需图像资料：a.被封闭保温材料厚度和保温材料固定；b.幕墙周围和墙体接缝处保温材料填充；c.结构缝、结构缝；d.隔汽层；e.热桥部位、断热接点；f.单元式幕墙板块间接缝结构；g.冷凝水搜集和排放结构；h.幕墙通风换气装置。(4)幕墙节能工程使用保温材料在安装过程中应采取防潮、防水等保护方法。(5)幕墙节能工程检验批划分，可根据建筑装饰装修工程质量验收规范GB50210要求实施。4.2.3 门窗节能工程(1)建筑门窗进场后，应对其外观、品种、规格及附件等进行检验验收，对质量证实文件进行核查。(2)建筑外门窗工程施工中，应对门窗框和墙体接缝处保温填充做法进行隐蔽工程验收，并应有隐蔽工程验收统计和必需图像资料。(3)建筑外门窗工程检验批应按下列要求划分：a.同一厂家同一品种、类型、规格门窗及门窗玻璃每100樘划分为一个检验批，不足100樘也为一个检验批。b.同一厂家同一品种、类型和规格特种门每50樘划分为一个检验批，不足50樘也为一个检验批。c.对于异形或有特殊要求门窗，检验批划分应依据其特点和数量，由监理（建设）单位和施工单位协商确定。(4)建筑外门窗工程检验数量应符合下列要求：a.建筑门窗每个检验批应抽查5%,并不少于3樘，不足3樘时应全数检验；高层建筑外窗，每个检验批应抽查10%，并不少于6樘，不足6樘时应全数检验。b.特种门每个检验批应抽查50%，并不少于10樘，不足10樘时应全数检验。4.2.4 屋面节能工程(1)屋面保温隔热工程施工，应在基层质量验收合格后进行。施工过程中应立即进行质量检验、隐蔽工程验收和检验批验收，施工完成后应进行屋面节能分项工程验收。(2)屋面保温隔热工程应对下列部位进行隐蔽工程验收，并有具体文字统计和必需图像资料：a.基层；b.保温层敷设方法、厚度；板材缝隙填充质量；c.屋面热桥部位；d.隔汽层。(3)屋面保温隔热层施工完成后，应立即进行找平层和防水层施工，避免保温隔热层受潮、浸泡或受损。4.2.5 地面节能工程(1)地面节能工程施工，应在主体或基层质量验收合格后进行。施工过程中应立即进行质量检验、隐蔽工程验收和检验批验收，施工完成后应进行地面节能分项工程验收。(2)地面节能工程应对下列部位进行隐蔽工程验收，并应有具体文字统计和必需图像资料：a.基层；b.被封闭保温材料厚度；c.保温材料粘结；d.隔断热桥部位。(2)地面节能分项工程检验批划分应符合下列要求：a.检验批可按施工段或变形缝划分；b.当面积超出200m2时，每200m2可划分为一个检验批，不足200m2也为一个检验批；c.不一样结构做法地面节能工程应单独划分检验批。4.2.6 采暖节能工程采暖系统节能工程验收，可按系统、楼层等进行。4.2.7 通风和空调整能工程通风和空调系统节能工程验收，可按系统、楼层等进行。4.2.8 空调和采暖系统冷热源及管网节能工程空调和采暖系统冷热源设备、辅助设备及其管道和管网系统节能工程验收，可分别按冷源和热源系统及室外管网进行。4.2.9 配电和照明节能工程(1)建筑配电和照明节能工程验收检验批划分应按建筑节能工程施工质量验收规范GB50411第3.4.1条要求实施。当需要重新划分检验批时，可根据系统、楼层、建筑分区划分为若干个检验批。(2)建筑配电和照明节能工程施工质量验收，应符合建筑节能工程施工质量验收规范GB50411和建筑电气工程施工质量验收规范GB50303相关要求、已同意设计图纸、相关技术要求和协议约定内容要求。4.2.10 监测和控制节能工程(1)监测和控制系统施工质量验收应实施智能建筑工程质量验收规范GB50339相关章节要求和建筑节能工程施工质量验收规范GB 50411要求。(2)监测和控制系统验收关键对象应为采暖、通风和空气调整和配电和照明所采取监测和控制系统，能耗计量系统和建筑能源管理系统。建筑节能工程所包含可再生能源利用、建筑冷热电联供系统、能源回收利用和其它和节能相关建筑设备监控部分验收，应参考本章相关要求实施。(3)监测和控制系统施工单位应依据国家相关标准要求，对施工图设计进行复核。当复核结果不能满足节能要求时，应向设计单位提出修改提议，由设计单位进行设计变更，并经原节能设计审查机构同意。(4)施工单位应依据设计文件制订系统控制步骤图和节能工程施工验收纲领。(5)监测和控制系统验收分为工程实施和系统检测两个阶段。(6)工程实施由施工单位和监理单位随工程实施过程进行，分别对施工质量管理文件、设计符合性、产品质量、安装质量进行检验，立即对隐蔽工程和相关接口进行检验，同时，应由具体文字和图像资料，并对监测和控制系统进行不少于168h不间断试运行。(7)系统检测内容应包含对工程实施文件和系统自检文件复核，对监测和控制系统安装质量、系统节能监控功效、能源计量及建筑能源管理等进行检验和检测。系统检测内容分为主控项目和通常项目，系统检测结果是监测和控制系统验收依据。(8)对不含有试运行条件项目，应在审核调试统计基础上进行模拟检测，以检测监测和控制系统节能监控功效。5 监理工作方法及方法5.1建筑节能工程监理工作方法5.1.1施工准备阶段监理关键点5.1.1.1工程监理单位应针对和项目建筑节能相关法律法规、规章、技术标准、规范规程对从事工程监理人员进行培训，相关监理人员应熟悉建筑节能标准和技术。同时，项目监理部应在现场配置有建筑节能法规文件及相关建筑节能强制性标准。5.1.1.2监理机构应对和建筑节能相关施工单位是否含有相关资质进行审查。5.1.1.3建筑节能工程施工前，总监理工程师应组织监理人员熟悉设计文件，参与设计交底及施工图会审。1、审验建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不合格施工图不得用于施工。2、对图纸中存在问题提出书面意见和提议，总监理工程师应对建筑节能设计交底及图纸会审纪要进行签认。5.1.1.4建筑节能工程开工前，项目监理机构应要求施工单位报送建筑节能专题施工方案和技术方法，总监理工程师应立即组织专业监理工程师进行审查，提出审查意见。5.1.1.5监理机构在编制监理计划时应将建筑节能监理专题方案纳入其中，并在建筑节能工程开工前，编制符合建筑节能工程特点、含有针对性建筑节能工程监理实施细则。5.1.1.6建筑节能工程开工前，监理机构应检验施工单位建筑节能管理体系和人员素质是否符合要求，查验施工单位建筑节能相关人员如项目经理、施工员、质量员、材料员等参与建筑节能培训情况。5.1.2施工阶段监理关键点5.1.2.1监理工程师应立即审核施工单位报送建筑节能项目所用建筑节能材料/构配件/设备报审表及其质量证实材料。1、审查质量证实资料是否合格、齐全，是否和设计要求相符，性能指标是否符合节能标准，是否取得建筑节能产品认定标识证书（产品合格证、出厂检验汇报）。2、依据监理协议约定及建筑节能标准要求，对建筑节能材料、构配件、设备实施进场检测见证取样和审查复检汇报。进场检测内容关键包含：（1）外墙保温系统组成材料：保温板材导热系数、材料密度、压缩强度、尺寸稳定性； 粘结材料粘结强度； 增强网力学性能、抗腐蚀性能； 其它保温材料热工性能； （2）外墙及分户墙用墙体材料保温隔热性能；（3）外门、外窗保温隔热性能和气密性能等。3、检验是否使用国家明令严禁、淘汰材料、设备、构配件。5.1.2.2当施工单位采取建筑节能新技术、新工艺、新材料时，应要求施工单位提交对应证实材料（相关部门“三新核准”证书），并制订专题施工方案。监理机构审查同意后，方可实施。5.1.2.2监理工程师应依据建筑节能标准、规范要求，对易产生热桥和热工缺点部位施工和墙体保温、屋面保温隔热、玻璃幕墙等工程隐蔽前施工关键部位和关键工序实施旁站监理，形成旁站监理统计。5.1.2.4监理工程师应常常地、有目标地针对外墙、外窗、阳台门、户门、屋面、分户墙、楼板、底部自然通风架空楼板和采暖、制冷、照明、通风、给排水系统等建筑节能施工过程进行巡视检验、检测。关键检验内容有：1、是否根据设计文件、施工规范和同意施工方案施工；2、是否使用合格材料、构配件和设备；3、施工操作人员技术水平、操作条件是否满足工艺操作要求；4、已施工部位是否存在质量缺点。监理工程师在检验中应形成监理工程师检验统计表。对建筑节能施工过程中出现质量问题，应立即下达监理工程师通知单，要求施工单位整改，并检验整改结果。对施工过程中出现较大质量问题或质量隐患，监理工程师应采取摄影、摄影等手段给予统计。对施工过程中发觉施工单位私自变更设计行为和降低建筑节能材料、施工质量标准行为无法阻止时，应立即汇报建设单位，仍无法阻止时应汇报政府监督机构。5.1.2.5监理机构应立即对施工单位报送建筑节能隐蔽工程、检验批工程进行检验验收，符合要求后给予签认。对未经监理人员验收或验收不合格工序，施工单位不得进行下一道工序施工。监理机构应对施工单位报送建筑节能分项工程、分部工程和单位工程质量报验资料进行审核和现场检验，符合要求后给予签认。5.1.2.6对于建设单位提出相关建筑节能工程变更，总监理工程师应检验工程变更是否遵照原审查路径进行了工程变更申报和审查。对建设单位私自变更设计或暗示施工单位降低质量标准行为，监理机构应该立即劝阻，仍无法阻止时应汇报政府监督机构。5.1.3完工验收阶段监理关键点5.1.3.1审查施工单位报送建筑节能工程完工资料。5.1.3.2帮助业主组织建筑节能工程预验收，对预验收中存在问题，督促施工单位进行整改，整改完成后签署建筑节能工程完工报验单。5.1.3.3编制质量评定汇报，在监理质量评定汇报中必需涵盖实施建筑节能标准和设计要求情况，提出是否符合建筑节能标准和设计要求明确意见。5.1.3.4参与节能工程专题验收，签署建筑节能工程完工验收意见。5.1.3.5帮助业主和督促施工单位完成武汉市建筑节能专题工程完工验收立案表。5.2建筑节能工程监理工作方法5.2.1墙体节能工程监理工作方法5.2.1.1用于墙体节能工程材料、构件等，其品种、规格应符合设计要求和相关标准要求。检验方法：观察、尺量检验；核查质量证实文件。检验数量：按进场批次，每批随机抽取3个试样进行检验；质量证实文件应根据其出厂检验批进行核查。5.2.1.2墙体节能工程使用保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。检验方法：核查质量证实文件及进场复验汇报。检验数量：全数检验。5.2.1.3墙体节能工程采取保温材料和粘结材料等，进场时应对其下列性能进行复验，复验应为见证取样送检：1 保温材料导热系数、密度、抗压强度或压缩强度；2 粘结材料粘结强度；3 增强网力学性能、抗腐蚀性能。检验方法：随机抽样送检，核查复验汇报。检验数量：同一厂家同一品种产品，当单位工程建筑面积在0m2以下时各抽查不少于3次；当单位工程建筑面积在0m2以上时各抽查不少于6次。5.2.1.4严寒和严寒地域外保温使用粘结材料，其冻融试验结果应符合该地域最低气温环境使用要求。检验方法：核查质量证实文件。检验数量：全数检验。5.2.1.5墙体节能工程施工前应根据设计和施工方案要求对基层进行处理，处理后基层应符合保温层施工方案要求。检验方法：对照设计和施工方案观察检验；核查隐蔽工程验收统计。检验数量：全数检验。5.2.1.6墙体节能工程各结构层做法应符合设计要求，并应根据经过审批施工方案施工。检验方法：对照设计和施工方案观察检验；核查隐蔽工程验收统计。检验数量：全数检验。5.2.1.7墙体节能工程施工，应符合下列要求：1 保温隔热材料厚度必需符合设计要求。2 保温板材和基层及各结构层之间粘结或连接必需牢靠。粘结强度和连接方法应符合设计要求。保温板材和基层粘结强度应作现场拉拔试验。3 保温浆料应分层施工。当采取保温浆料做外保温时，保温层和基层及各层之间粘结必需牢靠，不应脱层、空鼓和开裂。4 当墙体节能工程保温层采取预埋或后置锚固件固定时，锚固件数量、位置、锚固深度和拉拔力应符合设计要求。后置锚固件应进行锚固力现场拉拔试验。检验方法：观察；手扳检验；保温材料厚度采取钢针插入或剖开尺量检验；粘结强度和锚固力核查试验汇报；核查隐蔽工程验收统计。检验数量：每个检验批抽查不少于3处。5.2.1.8外墙采取预置保温板现场浇筑混凝土墙体时，保温板验收应符合建筑节能工程施工质量验收规范GB50411第4.2.2条要求；保温板安装位置应正确、接缝严密，保温板在浇注混凝土过程中不得移位、变形，保温板表面应采取界面处理方法，和混凝土粘结应牢靠。混凝土和模板验收，应按混凝土结构工程施工质量验收规范GB50204相关要求实施。检验方法：观察检验；核查隐蔽工程验收统计。检验数量：全数检验。5.2.1.9当外墙采取保温浆料作保温层时，应在施工中制作同条件养护试件，检测其导热系数、干密度和压缩强度。保温浆料同条件养护试件应见证取样送检。检验方法：核查试验汇报。检验数量：每个检验批应抽样制作同条件养护试块不少于3组。5.2.1.10墙体节能工程各类饰面层基层及面层施工，应符合设计和建筑装饰装修工程质量验收规范GB50210要求，并应符合下列要求：1 饰面层施工基层应无脱层、空鼓和裂缝，基层应平整、洁净，含水率应符合饰面层施工要求。2 外墙外保温工程不宜采取粘贴饰面砖做饰面层；当采取时，其安全性和耐久性必需符合设计要求。饰面砖应作粘结强度拉拔试验，试验结果应符合设计和相关标准要求。3 外墙外保温工程饰面层不得渗漏。当外墙外保温工程饰面层采取饰面板开缝安装时，保温层表面应含有防水功效或采取其它防水方法。4 外墙外保温层及饰面层和其它部位交接收口处，应采取密封方法。检验方法：观察检验；核查试验汇报和隐蔽工程验收统计。检验数量：全数检验。5.2.1.11保温砌块砌筑墙体，应采取含有保温功效砂浆砌筑。砌筑砂浆强度等级应符合设计要求。砌体水平灰缝饱满度不应低于90%，竖直灰缝饱满度不应低于80%。检验方法：对照设计核查施工方案和砌筑砂浆强度试验汇报。用百格网检验灰缝砂浆饱满度。检验数量：每楼层每个施工段最少抽查一次，每次抽查5处，每处不少于3个砌块。5.2.1.12采取预制保温墙板现场安装墙体，应符合下列要求：1 保温板应有型式检验汇报，型式检验汇报中应包含安装性能检验；2 保温墙板结构性能、热工性能及和主体结构连接方法应符合设计要求，和主体结构连接必需牢靠；3 保温墙板板缝处理、结构节点及嵌缝做法应符合设计要求；4 保温墙板板缝不得渗漏。检验方法：核查型式检验汇报、出厂检验汇报、对照设计观察和淋水试验检验；核查隐蔽工程验收统计。检验数量：型式检验汇报、出厂检验汇报全数核查；其它项目每个检验批抽查5%，并不少于3块（处）。5.2.1.13当设计要求在墙体内设置隔汽层时，隔汽层位置、使用材料及结构做法应符合设计要求和相关标准要求。隔汽层应完整、严密，穿透隔汽层处应采取密封方法。隔汽层冷凝水排水结构应符合设计要求。检验方法：对照设计观察检验；核查质量证实文件和隐蔽工程验收统计。检验数量：每个检验批抽查5%，并不少于3处。5.2.1.14外墙或毗邻不采暖空间墙体上门窗洞口四面侧面，墙体上凸窗四面侧面，应按设计要求采取节能保温方法。检验方法：对照设计观察检验，必需时抽样剖开检验；核查隐蔽工程验收统计。检验数量：每个检验批抽查5%，并不少于5个洞口。5.2.1.15严寒和严寒地域外墙热桥部位，应按设计要求采取节能保温等隔断热桥方法。检验方法：对照设计和施工方案观察检验；核查隐蔽工程验收统计。检验数量：按不一样热桥种类，每种抽查20%，并不少于5处。5.2.2幕墙节能工程监理工作方法5.2.2.1用于幕墙节能工程材料、构件等，其品种、规格应符合设计要求和相关标准要求。检验方法：观察、尺量检验；核查质量证实文件。检验数量：按进场批次，每批随机抽取3个试样进行检验；质量证实文件应根据其出厂检验批进行核查。5.2.2.2 幕墙节能工程使用保温隔热材料，其导热系数、密度、燃烧性能应符合设计要求。幕墙玻璃传热系数、遮阳系数、可见光透射比、中空玻璃露点应符合设计要求。检验方法：核查质量证实文件和复验汇报。检验数量：全数核查。5.2.2.3 幕墙节能工程使用材料、构件等进场时，应对其下列性能进行复验，复验应为见证取样送检：1 保温材料：导热系数、密度；2 幕墙玻璃：可见光透射比、传热系数、遮阳系数、中空玻璃露点；3 隔热型材：抗拉强度、抗剪强度。检验方法：进场时抽样复验，验收时核查复验汇报。检验数量：同一厂家同一个产品抽查不少于一组。5.2.2.4 幕墙气密性能应符合设计要求等级要求。当幕墙面积大于3000m2或建筑外墙面积50%时，应现场抽取材料和配件，在检测试验室安装制作试件进行气密性能检测，检测结果应符合设计要求等级要求。密封条应镶嵌牢靠、位置正确、对接严密。单元幕墙板块之间密封应符合设计要求。开启扇应关闭严密。检验方法：观察及启闭检验；核查隐蔽工程验收统计、幕墙气密性能检测汇报、见证统计。气密性能检测试件应包含幕墙经典单元、经典拼缝、经典可开启部分。试件应根据幕墙工程施工图进行设计。试件设计应经建筑设计单位项目责任人、监理工程师同意并确定。气密性能检测应根据国家现行相关标准要求实施。检验数量：核查全部质量证实文件和性能检测汇报。现场观察及启闭检验按检验批抽查30%，并不少于5件（处）。气密性能检测应对一个单位工程中面积超出1000m2每一个幕墙均抽取一个试件进行检测。5.2.2.5 幕墙节能工程使用保温材料，其厚度应符合设计要求，安装牢靠，且不得松脱。检验方法：对保温板或保温层采取针插法或剖开法，尺量厚度；手扳检验。检验数量：按检验批抽查10%，并不少于5处。5.2.2.6 遮阳设施安装位置应满足设计要求。遮阳设施安装应牢靠。检验方法：观察；尺量；手扳检验。检验数量：检验全数10%，并不少于5处；牢靠程度全数检验。5.2.2.7 幕墙工程热桥部位隔断热桥方法应符合设计要求，断热节点连接应牢靠。检验方法：对照幕墙节能设计文件，观察检验。检验数量：按检验批抽查10%，并不少于5处。5.2.2.8 幕墙隔汽层应完整、严密、位置正确，穿透隔汽层处节点结构应采取密封方法。检验方法：观察检验。检验数量：按检验批抽查10%，并不少于5处。5.2.2.9 冷凝水搜集和排放应通畅，并不得渗漏。检验方法：通水试验、观察检验。检验数量：按检验批抽查10%，并不少于5处。5.2.3门窗节能工程监理工作方法5.2.3.1建筑外门窗品种、规格应符合设计要求和相关标准要求。检验方法：观察、尺量检验；核查质量证实文件。检验数量：按建筑节能工程施工质量验收规范GB50411第6.1.5条实施；质量证实文件应根据其出厂检验批进行核查。5.2.3.1建筑外窗气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。检验方法：核查质量证实文件和复验汇报。检验数量：全数核查。5.2.3.1建筑外窗进入施工现场时，应按地域类别对其下列性能进行复验，复验应为见证取样送检：1 严寒、严寒地域：气密性、传热系数和中空玻璃露点；2 夏热冬冷地域：气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点；3 夏热冬暖地域：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点。检验方法：随机抽样送检；核查复验汇报。检验数量：同一厂家同一品种同一类型产品各抽查不少于3樘（件）。5.2.3.1建筑门窗采取玻璃品种应符合设计要求。中空玻璃应采取双道密封。检验方法：观察检验；核查质量证实文件。检验数量：按建筑节能工程施工质量验收规范GB50411第6.1.5条实施。5.2.3.1金属外门窗隔断热桥方法应符合设计要求和产品标准要求，金属副框隔断热桥方法应和门窗框隔断热桥方法相当。检验方法：随机抽样，对照产品设计图纸，剖开或拆开检验。检验数量：同一厂家同一品种、类型产品各抽查不少于1樘。金属副框隔断热桥方法按检验批抽查30%。5.2.3.1严寒、严寒、夏热冬冷地域建筑外窗，应对其气密性作现场实体检验，检测结果应满足设计要求。检验方法：随机抽样现场检验。检验数量：同一厂家同一品种、类型产品各抽查不少于3樘。5.2.3.1外门窗框或副框和洞口之间间隙应采取弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框和副框之间缝隙应使用密封胶密封。检验方法：观察检验；核查隐蔽工程验收统计。检验数量：全数检验。5.2.3.1严寒、严寒地域外门安装，应根据设计要求采取保温、密封等节能方法。检验方法：观察检验。检验数量：全数检验。5.2.3.1外窗遮阳设施性能、尺寸应符合设计和产品标准要求；遮阳设施安装应位置正确、牢靠，满足安全和使用功效要求。检验方法：核查质量证实文件；观察、尺量、手扳检验。检验数量：按建筑节能工程施工质量验收规范GB50411第6.1.5条实施；安装牢靠程度全数检验。5.2.3.1特种门性能应符合设计和产品标准要求；特种门安装中节能方法，应符合设计要求。检验方法：核查质量证实文件；观察、尺量检验。检验数量：全数检验。5.2.3.1天窗安装位置、坡度应正确，封闭严密，嵌缝处不得渗漏。检验方法：观察、尺量检验；淋水检验。检验数量：按建筑节能工程施工质量验收规范GB50411第6.1.5条实施。5.2.4屋面节能工程监理工作方法5.2.4.1用于屋面节能工程保温隔热材料，其品种、规格应符合设计要求和相关标准要求。检验方法：观察，尺量检验；核查质量证实文件。检验数量：按进场批次，每批随机抽取3个试样进行检验；质量证实文件应根据其出厂检验批进行核查。5.2.4.1屋面节能工程使用保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。检验方法：核查质量证实文件及进场复验汇报。检验数量：全数检验。5.2.4.1屋面节能工程使用保温隔热材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送检。检验方法：随机抽样送检，核查复验汇报。检验数量：同一厂家同一品种产品各抽查不少于3组。5.2.4.1屋面保温隔热层敷设方法、厚度、缝隙填充质量及屋面热桥部位保温隔热做法，必需符合设计要求和相关标准要求。检验方法：观察、尺量检验。检验数量：每100m2抽查一处，每处10m2，整个屋面抽查不得少于3处。5.2.4.1屋面通风隔热架空层，其架空高度、安装方法、通风口位置及尺寸应符合设计及相关标准要求。架空层内不得有杂物。架空面层应完整，不得有断裂和露筋等缺点。检验方法：观察、尺量检验。检验数量：每100m2抽查一处，每处10m2，整个屋面抽查不得少于3处。5.2.4.1采光屋面传热系数、遮阳系数、可见光透射比、气密性应符合设计要求。节点结构做法应符合设计和相关标准要求。采光屋面可开启部分应按建筑节能工程施工质量验收规范GB50411第6章要求验收。检验方法：核查质量证实文件；观察检验。检验数量：全数检验。5.2.4.1采光屋面安装应牢靠，坡度正确，封闭严密，嵌缝处不得渗漏。检验方法：观察、尺量检验；淋水检验；核查隐蔽工程验收统计。检验数量：全数检验。5.2.4.1屋面隔汽层位置应符合设计要求，隔汽层应完整、严密。检验方法：对照设计观察检验；核查隐蔽工程验收统计。检验数量：每100m2抽查一处，每处10m2，整个屋面抽查不得少于3处。5.2.5地面节能工程监理工作方法5.2.5.1用于地面节能工程保温材料，其品种、规格应符合设计要求和相关标准要求。检验方法：观察、尺量或称重检验；核查质量证实文件。检验数量：按进场批次，每批随机抽取3个试样进行检验；质量证实文件应根据其出厂检验批进行核查。5.2.5.1地面节能工程使用保温材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。检验方法：核查质量证实文件和复验汇报。检验数量：全数检验。5.2.5.1地面节能工程采取保温材料，进场时应对其导热系数、密度、抗压强度或压缩强度、燃烧性能进行复验，复验应为见证取样送见。检验方法：随机抽样送检，核查复验汇报。检验数量：同一厂家同一品种产品各抽查不少于3组。5.2.5.1地面节能工程施工前，应对基层进行处理，使其达成设计和施工方案要求。检验方法：对照设计和施工方案观察检验。检验数量：全数检验。5.2.5.1地面保温层、隔离层、保护层等各层设置和结构做法和保温层厚度应符合设计要求，并应按施工方案施工。检验方法：对照设计和施工方案观察检验；尺量检验。检验数量：全数检验。5.2.5.1地面节能工程施工质量应符合下列要求：1 保温板和基层之间、各结构层之间粘接应牢靠，缝隙应严密；2 保温浆料应分层施工；3 穿越地面直接接触室外空气多种金属管道应按设计要求，采取隔断热桥保温方法。检验方法：观察检验；核查隐蔽工程验收统计。检验数量：每个检验批抽查2处，每处10m2；穿越地面金属管道处全数检验。5.2.5.1有防水要求地面，其节能保温作法不得影响地面排水坡度，保温层面层不得渗漏。检验方法：用长度500mm水平尺检验；观察检验。检验数量：全数检验。5.2.5.1严寒、严寒地域建筑首层直接和土壤接触地面、采暖地下室和土壤接触外墙、毗邻不采暖空间地面和底面直接接触室外空气地面应按设计要求采取保温方法。检验方法：对照设计观察检验。检验数量：全数检验。5.2.5.1保温层表面防潮层、保护层应符合设计要求。检验方法：观察检验。检验数量：全数检验。5.2.6采暖节能工程监理工作方法5.2.6.1采暖系统节能工程采取散热设备、阀门、仪表、管材、保温材料等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，并应经监理工程师（建设单位代表）检验认可，且形成对应验收统计。多种产品和设备质量证实文件和相关技术资料应齐全，并应符合国家现行相关标准和要求。检验方法：观察检验；核查质量证实文件和相关技术资料。检验数量：全数检验。5.2.6.2采暖系统节能工程采取散热器和保温材料等进场时，应对其下列技术性能参数进行复验，复验应为见证取样送检：1 散热器单位散热量、金属热强度；2 保温材料导热系数、密度、吸水率。检验方法：现场随机抽样送检；核查复验汇报。检验数量：同一厂家同一规格散热器按其数量1%进行见证取样送检，但不得少于2组；同一厂家同材质保温材料见证取样送检次数不得少于2次。5.2.6.3采暖系统安装应符合下列要求：1 采暖系统制式，应符合设计要求；2 散热设备、阀门、过滤器、温度计及仪表应按设计要求安装齐全，不得随意增减和更换；3 室内温度调控装置、热计量装置、水力平衡装置和热力入口装置安装位置和方向应符合设计要求，并便于观察、操作和调试；4 温度调控装置和热计量装置安装后，采暖系统应能实现设计要求分室（区）温度调控、分栋热计量和分户或分室（区）热量分摊功效。检验方法：观察检验。检验数量：全数检验。5.2.6.4散热器及其安装应符合下列要求：1 每组散热器规格、数量及安装方法
