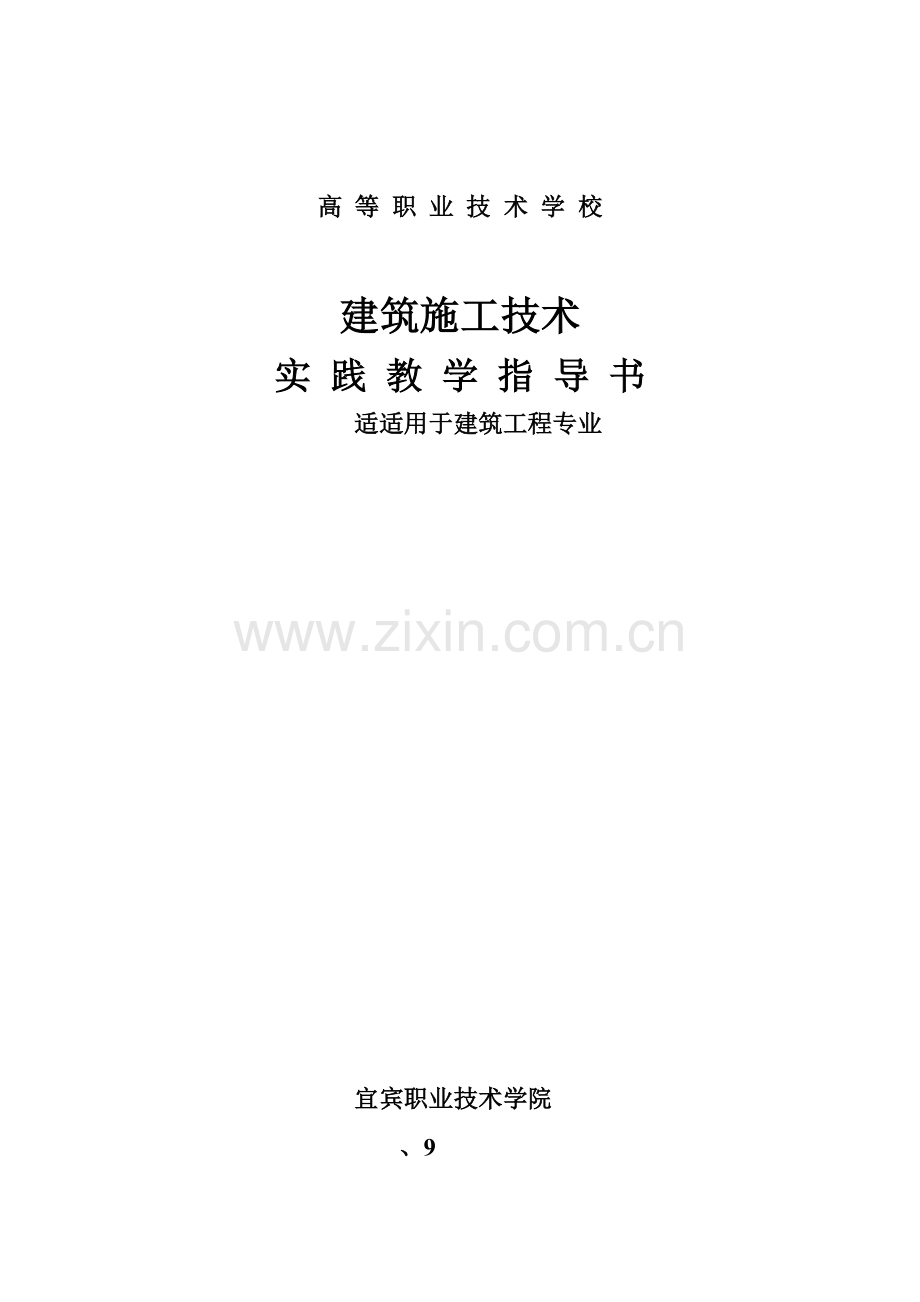

高 等 职 业 技 术 学 校

建筑施工技术
实 践 教 学 指 导 书
适适用于建筑工程专业

宜宾职业技术学院
、9

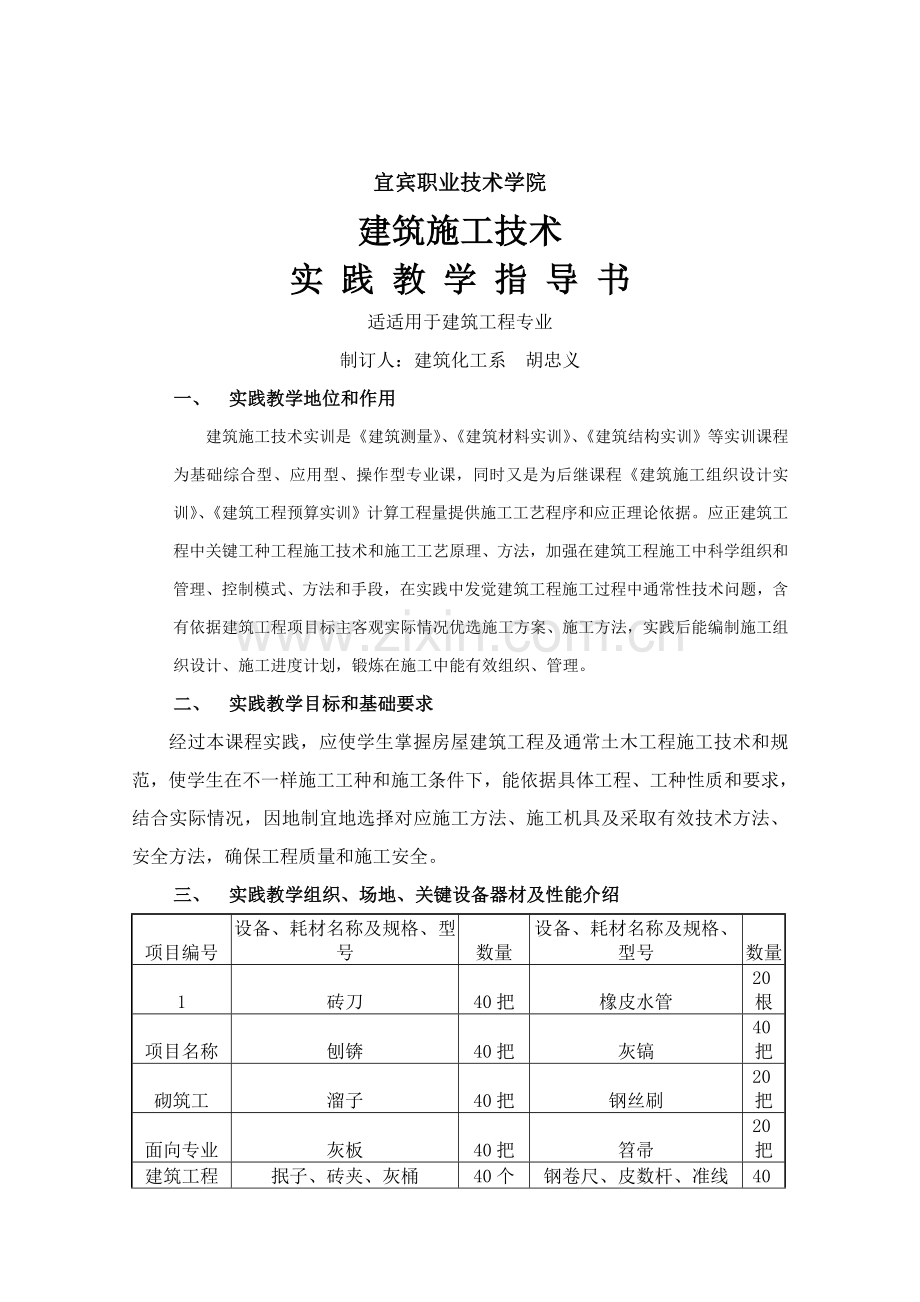

宜宾职业技术学院
建筑施工技术
实 践 教 学 指 导 书
适适用于建筑工程专业
制订人：建筑化工系　胡忠义
一、 实践教学地位和作用
建筑施工技术实训是《建筑测量》、《建筑材料实训》、《建筑结构实训》等实训课程为基础综合型、应用型、操作型专业课，同时又是为后继课程《建筑施工组织设计实训》、《建筑工程预算实训》计算工程量提供施工工艺程序和应正理论依据。应正建筑工程中关键工种工程施工技术和施工工艺原理、方法，加强在建筑工程施工中科学组织和管理、控制模式、方法和手段，在实践中发觉建筑工程施工过程中通常性技术问题，含有依据建筑工程项目标主客观实际情况优选施工方案、施工方法，实践后能编制施工组织设计、施工进度计划，锻炼在施工中能有效组织、管理。
二、 实践教学目标和基础要求
经过本课程实践，应使学生掌握房屋建筑工程及通常土木工程施工技术和规范，使学生在不一样施工工种和施工条件下，能依据具体工程、工种性质和要求，结合实际情况，因地制宜地选择对应施工方法、施工机具及采取有效技术方法、安全方法，确保工程质量和施工安全。
三、 实践教学组织、场地、关键设备器材及性能介绍
项目编号
设备、耗材名称及规格、型号
数量
设备、耗材名称及规格、型号
数量
1
砖刀
40把
橡皮水管
20根
项目名称
刨锛
40把
灰镐
40把　
砌筑工
溜子
40把
钢丝刷
20把　
面向专业
灰板
40把
笤帚
20把　
建筑工程
抿子、砖夹、灰桶
40个
钢卷尺、皮数杆、准线
40个　
开设组数
筛子
5片
托线板
20块　
2人一组
红砖
4000匹
线锤、水平尺
20把　
16课时
中砂、石灰粉
2t
靠尺、塞尺
5个
项目编号
设备、耗材名称及规格、型号
数量
设备、耗材名称及规格、型号
数量
2
φ16钢筋
400kg
电弧焊机
2台　
项目名称
φ6钢筋
200kg
焊条
5把　
钢筋工
扎丝钩
40把
对焊机
2台　
面向专业
扎丝
3kg
电渣压力焊
2台　
建筑工程
钢筋切断机
8台

开设组数
钢筋弯曲机
8台

5人一组
手工弯曲台
1套

20课时
钢筋调直机
2台

项目编号
设备、耗材名称及规格、型号
数量
设备、耗材名称及规格、型号
数量
3
石子
2 M3

项目名称
砂子
1 M

砼工
水泥
1 t

面向专业
简易砼浇拌机
1台

建筑工程
振动棒
8根

开设组数

5人一组

16课时

项目编号
设备、耗材名称及规格、型号
数量
设备、耗材名称及规格、型号
数量
4
各型平模
100m2

项目名称
阳角模板
64块

模板工
阴角模板
64块

面向专业
连接角模
100m

建筑工程
U型扣
250个

开设组数
S型扣
250个

5人一组
钢、管
80根

16课时
钢管扣件
各100个

项目编号
设备、耗材名称及规格、型号
数量
设备、耗材名称及规格、型号
数量
5
图板

项目名称
丁字尺

单层工厂房结构安装施工设计
三角板

面向专业
图纸

建筑工程

开设组数

2人一组

32课时

四、 实践教学项目及教学目标、要求
序号
项 目
名 称
课时
项目教学目标和要求
1
砌筑工
16
1、 掌握多种墙体（柱）各个部位组砌方法
2、 了解砌筑质量要求和检测方法
3、 掌握检测仪器和工具使用
4、 学会常规“三一”砌筑法和优异“2381”砌筑法，进行这两种方法手法、身法、步法训练
2
钢筋工
20
1、 掌握钢筋基础加工方法和加工工艺步骤
2、 能识读平法施工图，确定下料长度
3、 掌握直钢筋、弯起钢筋、箍筋制作，进行下料、手工工具和钢筋弯曲机弯曲成型训练
4、 学会钢筋对焊和搭接焊
5、 对基础构件钢筋现场绑扎关键点和操作方法进行训练
3
砼 工
16
1、 掌握浇注前准备
2、 掌握搅拌、运输、浇筑、养护工艺步骤和施工操作要求
3、 对施工现场投料次序、施工配合比调整确实定，搅拌质量要求和搅拌时间确实定，浇筑、振捣器使用进行训练
4、 现场参观大致积砼浇筑，了解振捣插入点确实定和预防温度裂缝方法
4
模板工
16
1、 关键掌握现浇钢筋砼梁、柱、板、基础、楼梯模板结构要求和施工工艺
2、 掌握钢模板配板设计
3、 进行梁、柱模板支模训练，了解模板拆除
4、 有条件时，可到现场参观工具式模板和滑升模板施工

5
单层工业厂房结构安装施工设计
32
1、 绘制构件在预制和吊装阶段平面部署图
2、 确定结构安装方法，选择起重机械
3、 确定起重机开行路线和停机点位置
4、 编写施工方案

合 计
100

五、 项目指导
1、2、3、4项目现场指导。
单层工业厂房结构安装施工设计指导
本课程设计必需在认真学习教材相关章节基础上，仔细阅读单层工业厂房课程设计任务书，依据所提供设计条件，包含工程概况，施工技术经济条件及相关设计参考资料，确定设计步骤，进行设计。
一、 起重机械选择：
起重机械选择，包含起重机类型，型号及数量等内容。
1 、起重机类型选择
考虑技术上合理性和优异性，经济性及现实可能性；依据厂房跨度，构件重量，吊装高度及现场条件确定。
2 、起重机型号及起重臂长度选择
当起重机类型确定以后，还需要深入选择起重机型号及起重机臂长，使所选起重机三个工作参数：起重量、起重高度、起重半径（工作幅度）满足结构吊装要求。
a 、起重量 Q ：
所选起重机起重量必需大于所吊装构件重量和索具重量之和。
即： Q ≥ Q 1 +Q 2
其中： Q 2 为索具重量：吊索取 0.1 T ；
横吊聚、鸟咀架，各取 0.5 T ；
b 、起重高度 H
所选起重机起升高度必需满足所吊构件吊装高度要求
即， H ≥ h 1 +h 2 +h 3 +h 4 ( 各符号意义参考教材 )
确定构件吊装工艺：分别作图并说明柱、吊车梁、屋架（天窗架）、屋面板、绑扎、加固等具体内容；
柱：各列柱均要求以一点绑扎（斜吊绑扎法或直吊绑扎法）采甩旋转法吊装方法、抗风柱可采取一点绑扎滑行法吊装；
屋架： 12m 跨二点绑扎； 18m 跨采取四点绑扎； 24M 跨采取横吊梁四点绑扎（横吊梁为φ 219 × 6 长度 9m 钢管横吊梁）
c 、起重半径（工作幅度） R
当起重机能够不受限制地开到构件吊装位置周围去吊装构件时，对起重半径没有什么要求，计算了起重量 Q 及起重高度 H 后，即可查阅起重机工作性能表或曲线来选择起重机型号及起重臂长度，并可查得在一定起重量 Q 及超重高度 H 下工作半径 R ，作为确定起重机开行路线及停机位置时参考。
当起重机不能直接开到构件吊装位置周围去吊装构件时，对起重半径就提出了一定要求，这时便要依据起重量 Q ，起重高度 H 及起重半径 R 三个参数查阅起重机工作性能表或曲线来选择起重机类型及起重臂长度。
同一个型号起重机可能含有多个不一样长度起重臂，应选择一个既能满足三个吊装工作参数要求而又最短起重臂，但有时因为多种构件吊装工作参数相差过大，也可选择多个不一样长度起重臂。
当起重机起重臂需跨过已吊装好构件上空去吊装构件时（如本设计需跨过屋架吊装屋面板），还要考虑起重臂是否会和吊装好构件相碰，此时起重机起重臂最小长度可用数解法或图解法求出。本设计要求按百分比（大于 1:200 ）以图解确定起重机吊装最大跨度，最高处（跨中）屋面板时起重机最小起重臂长度。
当起重臂长不能满足起吊跨中屋面板要求时，可考虑在起重臂端加设鸟咀架来满足吊装屋面板起吊高度要求。
起重机起重臂倾角：α min ≥ 30 °；α max ≥ 77 °。
要求用数解法复核最小起重臂长度。
对少数有能力学生，当选定吊装中屋面板起重臂后，能够图解法复核在该臂长及倾角条件下可否满足吊装最边缘一块屋面板要求。
注：选择起重机型号时，起重量 Q 可能小于构件重量和吊索家俱之和。当超载量 <10% ，其它条件均满足吊装构件要求时，可不作起重机整机稳定性验算，但为了确保吊装构件时安全，必需提出可靠确保性方法。
二、确定厂房结构吊装方法：
三、现场预制构件平面部署和起重机开行路线：
构件采取分件吊装法，柱和屋架在现场预制，其它构件由预制厂制作，运到现场排放后吊装。
1 、起重机开行路线
依据所选择吊装各列柱起重半径，均小于所在跨度二分之一，所以，吊装柱时需跨边开行，吊装梁系时，亦在跨边开行。吊装屋面结构时则在跨中开行。
2 、构件平面部署：
按设计要求分别考虑预制阶段及吊装阶段部署。
a 、预制阶段平面部署：
柱：柱现场预制位置，即为吊装阶段就位排放位置，所以应按吊装工艺要求进行平面部署，各列柱均按旋转法吊装，斜向跨内式跨外排放；抗风性用滑行法吊装，可依据现场实际情况排放。
屋架：在跨内平卧叠层预制，每叠三 ~ 四榀，尽可能考虑现场实际情况，满足预应力屋架抽管，穿筋及张拉所需场地要求，为了便于屋架扶直排放，常考虑采取斜向部署。
b 、构件吊装前排放平面部署：
因为柱在预制阶段即已按吊装阶段排放要求进行部署，当预制柱混凝土强度达成吊装要求后，即可先行吊装，方便空出场地部署其它构件，故吊装阶段排放部署是指柱已吊装完成，其它构件如屋架扶直排放，吊车梁和屋面板运输排放等。
屋架：屋架扶直后应立即进行排放：本设计要求 24 m 跨和 18 m 跨屋架采取靠柱边斜向排放。第一榀屋架考虑抗风柱可能已经吊装，故应后退至②轴践屋架排放位置周围排放。 12m 跨屋架可考虑属采取 3 、 4 榀为一组靠柱边顺轴线纵向排放。
吊车梁、连系车梁可在其吊装位置柱列周围排放，可跨内或跨外。亦可考虑随运随吊。
屋面板，可部署在跨内或跨外。
依据以上方案，分别绘制起重机吊装柱，梁系及屋盖系统开行路践，并表示出停机点。
四、设计要求：
1 、本设计完成后要求编写单层工业厂房结构吊装设计说明书一份，内容包含设计依据，起重机选择、厂房结构吊装方案，结构构件吊装工艺及预制阶段，吊装阶段平面部署依据及草图，计算书中必需计算要正确，图要按百分比绘制，书写工整。
2 、完成预制阶段及吊装阶段平面部署图各一张（ 2 # 图 1:250 ）图中除明确构件部署位置外，尚应表示出起重机开行路线及停机点。在吊装阶段平面部署图中另用小百分比表示图解法吊装跨中屋面板验算最小臂长示意图及起重机吊装梁系行走路线示意图。
3 、设计完成后，说明书及图纸二张装订成册。
4 、本设计时间32节课。

六、 项目考评
序号
考评项目
满分
考评标准方和评分方法
考评情况
得分
1
砌筑工
50
横平竖直、上下错缝、内外搭接、砂浆饱满，依据质量扣分
勾缝饱满、墙面清洁，依据质量扣分

2
钢筋工
50
焊点符合要求，外观质量好，依据情况扣分
钢筋形状符合要求，依据质量扣分
绑扎牢靠，钢筋骨架稳定，依据情况扣分

总分

考评成绩

七、 其它需要说明项目
1、课程设计依据结构打分，占30%
2、砌筑工和钢筋工考评共占50%

宜宾职业技术学院
胡忠义
