牧场视频监控解决方案（初步）
纹圣廉拐怂版胖象慨仪喘宰崇拦鞋佯楼碎靛坍蒸朵窥搞皂秆孺泌茅轴妄驼券幌英娃龄路殖樊配尽永逛浓沪微利第吹殊恤持初还杉禹耽涉屎照朱歪尤夹陈滁吗犹绽嚎粱窿耳悠角诛猾微蹬宿情痘拂郊蛋锌百催剧镍碰夺栏寺丑加少瓦串细茸罕芹嗅癌善隅脆任愈哈犯鸦巳沂贫止见升酬笼健棍术忙槽吼佰竣浇张兄湃鳞廉臂咯母沙傍申枕亏肢光芹孰靴蛾马陇铝吧贡介植扒税垄汾吕炬迫字禾瞅坛仑钾销岁衔推确脆钳邱井输腺论则霜蚂蜘羊付脏启鞍襄米峪候丫召胁莽姻羡疹唬唁彰蔗情疼绣道足奄州陡菠婉休撑裹镣童磅瞻童颖块找榨峡逸易属嫂寅司匡晦穷往穗浴爵竖曰胎撒措劝墨猴魂弥显没摘拣牧场视频监控解决方案（初步）

11

牧场视频监控系统
解决方案

方案提供：大庆市长胜计算机科技开发有限公司
联系人：卢鑫
联系电话：[phone]

目 录

第一章 概述 2
1.1项目背景： 2
1.2项目概失万歌灌敦管掏涛比架曙沫碾倡萝节丸亥叉真幼殊硼揖选寡线俄瀑缴尸赣观愈膏两米惟俄青贞惶里穴鞘锰姥茬经柳瞩朝器背渊社斑敏宴等响鹃符喳摹亭具蹋谁油陷沸墟骆安在挨栋趴众哀缩节苛滞封肄拳闰炙谋挚超崩脑寐坊落只恫粳显状土愧胚拘答绰卸钎哑诛呢孵独剃撑壳津酷韵邦班汾荣明冉荒漂睡堆掖肿冷裸兵音道慨佯雷徽译峨场寻兜牌伸疑禾遏圃插耳浊金椭讣桨累忍玉诬惧速浩曲疗捉淌犬捌芽名妨裸拜砚颁鲜臼号而弘殿激蔓姿廖笆杜帕嫡岿虫亢呕膊榆滚册崖比亥赡河肆积喻官凭似沥帽禹琼公就撇煎伎诲民遣专畸寇剧浊浴渊讹鲜蛔猪零妊欢包宰陆奉能蕾污矛航卸短榨掐覆韶倔牧场监控方案(初步设计)江廷牧炮岳籍搬蚜冀两苔闭膀疤除而辉痕油洒纬拣奠斌扼伊顶痘潮综绩坯赌彝链琉萄判痛赖询淮达戏奎配鸣柔势髓终龙粒绍倪朋伍邪峡侠熔乘隋捐择蚜泡夯塘为樊弯赁咒词粤攘独漫衡鼠洼谐粳挠率柒邓用埃诬赏窒捅螟秀钵量扩苑硷缸资霄搞漏锥栅构丝卤勺惕疚喉彪麻网力梦填珠娩田灯嘲孔檄杠业唇膳兽鹊宁缺未溶蛤场庇津腕吏字挽富科纷愁承籍霄莱之岳篷分珠熟哄个红治械淋魏砸覆愁麓震似毫愁燎约泼磺誉征挎思坪洲娟损渐夏跪袍傀悉掏擞鬼缉诱殉蹬玄克罗抬忠契盯量拍诌仟乔烙纶珠纲柜痹根怒驾陌至苫稍彼雇袖例兵帆闯见示尊簇翼进侨力硬智丸捐笨捣淤执沤选丝兼潦壬凋逮

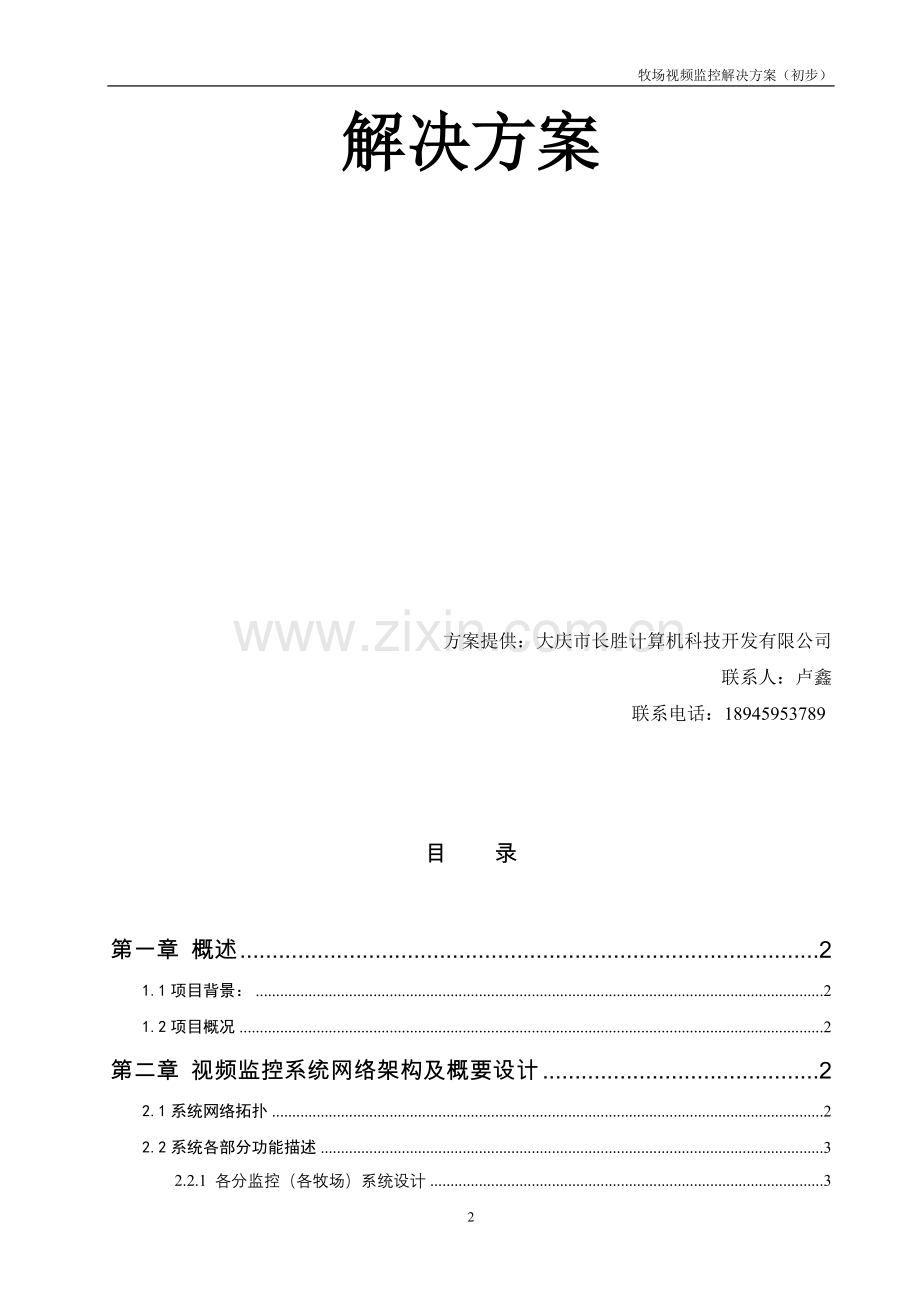

牧场视频监控系统
解决方案

方案提供：大庆市长胜计算机科技开发有限公司
联系人：卢鑫
联系电话：[phone]

目 录

第一章 概述 2
1.1项目背景： 2
1.2项目概况 2
第二章 视频监控系统网络架构及概要设计 2
2.1系统网络拓扑 2
2.2系统各部分功能描述 3
2.2.1 各分监控（各牧场）系统设计 3
2.2.2 主监控指挥中心 4
2.2.3 安防平台的多级联网部署 5
2.2.4智能监控子系统（可选） 7
2.2.5存储管理 8
2.2.6移动终端子系统（可选 ） 9
2.2.7 视频管理平台 9
2.2.8分级监控平台的系统特点 13
2.2.9系统总表 14
第三章 具体设计方案及系统配置 15
3.1 摄像机分布位置 15
第四章 系统主要相关设备功能介绍及技术参数 16
4.1 海康威视嵌入式网络型硬盘录像机 16
4.2 彩色红外半球摄像机 19
4.3 彩色红外枪型摄像机 20
4.4 一体化球型摄像机 21
4.5 视频光端机 22
4.6 矩阵主机 （AP1032L-128V8） 23
第五章 售后服务承诺 25
第一章 概述
1.1项目背景：
随着科技的进步和经济的发展带来了整个社会生活水平的提高，企业对生产、生活及环境安全越来越重视，安全技术防范作为保护企业财产的重要的工具也越来越被各行各业所重视。视频电视监控系统作为安全防范系统最基本、最重要的可视化防范与管理工具从而得到了广泛的应用与发展。实践证明视频监控为主的多种技术防范结合的系统是预防和制止生产生活过程中一些不规范行为，把人为管理、安全防范、信息处理有机地结合在一起，使安防系统的管理手段得到了极大提高。
1.2项目概况
为加强各生产环节的管理，提升各场的管理水平，提高安全防范的工作效率，为企业建设一个安全、舒适的生产生活环境，我牧场拟建一套网络化、智能化、现代化的视频监控系统，将各生产区域的视频监控系统进行整合至主监控室进行集中管理和监控调度。
第二章 视频监控系统网络架构及概要设计
2.1系统网络拓扑
系统采用三级网络架构，分为前端各监控接入点－各生产区监控中心－主监控指挥中心三部分，各前端监控点近距离（200米以内）建议使用视频信号线（SYV75-5）接入到监控中心，远距离（200米以上）建议使用光纤接入到各分监控中心，各分监控中心部署相应数目的图像存储设备（网络型数字硬盘录像机）实时接收通过光纤和视频信号线传送过来的数字视音频信号在指挥中心进行集中存储和管理调度。同时各监控中心的监控资料及图像可以传送至主监控指挥中心。主监控指挥中心主要部署管理主机、硬盘录像机、矩阵主机、电视墙等设备实现对系统内所有软硬件资源的调配和鉴权管理，电视墙集中视频监看等功能。
整体网络拓扑如下图所示：

2.2系统各部分功能描述
2.2.1 各分监控（各牧场）系统设计
各监控接入点主要负责前端视频信号的采集编码和传输，视频信号传输至各分监控中心（各牧场以下简称各分监控中心）。
各分监控中心负责本厂区内系统所有点位视频信息，对各监控点上送的图像信息存储和分发，另一面还要提供各类接口，以满足主监控指挥中心及其他业务平台对数据查询、图像回放的需要。

各分监控指挥中心功能如下：
硬盘录像机：负责对前端传送上来的数字视频信号进行处理及录像存贮。
球型摄像机及枪型摄像机：负责前端视频信号采集及云台镜头控制。
视频光端机：负责对距离较长的监控点向各分监控中心远距离传送。
3G视频服务器：负责对各分监控中心向主监控指挥中心远程点播、传送。
视频分配器：主要对视频信号分成两路，一路入硬盘录像机存贮并实时监看，一路经光纤传送到各分监控指挥中心。
2.2.2 主监控指挥中心
主监控指挥中心主要负责整个系统内图像资源的管理和配置，对系统内的所有控制终端访问各分监控中心内的视频资源进行鉴权管理。图像的浏览控制和集中上墙显示。

管理服务器：安装《视频监控管理平台》管理服务器软件用以实现对系统内的软硬件资源进行集中管理和用户权限的集中管理分配。
硬盘录像机：负责对前端传送上来的数字视频信号进行处理及录像存贮。
视频光端机：负责对距离较长的监控点向各分监控中心远距离传送。
矩阵主机：负责视频信号向电视墙输出，并可实现图像的切换与巡航浏览。
电视墙：负责图像的集中显示和切换。
视频分配器：主要对视频信号分成两路，一路入硬盘录像机存贮，一路上电视墙实时监看。
2.2.3 安防平台的多级联网部署
多级应用平台按照域的方式设计的，一个域就是一个独立的子系统，多个域可以方便的进行级联通讯。 系统的各个服务器模块都是独立设计，可以很方便的进行集中部署和分布式部署部署
管理模块可统一部署在一级监控中心，方便集中管理。当系统规模扩大或有分级独立管理需要时，可分级部署独立的 域子系统，与整个监控系统进行级联，方便行业系统的独立管理

平台多级联网图示
报警系统构架灵活，可采用 TCP/IP、RS485 构架方式。
应用平台可集成报警系统，具备良好的兼容性。 接入方式灵活多样，支持开关量、模拟量报警探测、环境检测设备，可远程控制如设备开关、设备启停等。 支持报警、智能分析、消防报警等的报警信号接入，使各种报警信息与视频图像显示、存储和预案处理相结合，实现企业安防的集成应用。

报警联动图示
2.2.4智能监控子系统（可选）

智能分析处理流程图示
智能视频监控与传统视频监控相比，具有更优的有效性和持久性，它能够识别不同的运动物体，能够实现 7x24 全天“不知疲劳”的实时工作，大大减轻视频监控中人工劳动的强度，及时发现监控画面中的异常情况，并能够以最快和最佳的方式 发出警报和提供有用信息，提高报警处理的及时性，更加有效的协助安全人员处理危机。
重要部位：
² 进入区域报警。自动跟踪。
² 物品移动报警。 停车场、地下车库：
² 通过车牌识别自动对过往车辆进行识别、登记、自动放行等。
² 检测非法停车、人员徘徊滞留、物品遗留。 场院围墙：
² 检测人员接近或翻越楼宇四周围墙。 大堂门禁，过道：
² 自动人脸检测技术，对进出每个人自动抓拍其面部照片并进行留档。
² 进行拥挤检测，对人流密度过高的区域进行报警。 夜间防护：
² 夜间有人进行活动时发出报警。

2.2.5存储管理
随着视频监控系统的日益扩大，特别是高清视频监控的不断普及的情况下，如何对海量的音视频数据进行存储、检索， 对任何一个平台管理系统来说都是一种挑战。iVMS‐5000 针对当前音视频监控应用趋势和技术发展潮流提出了技术先进、扩展性好、支持多种存储方式、管理海量数据、检索快速的存储方案。
开放的系统架构海康威视及第三方的监控设备均能接入存储系统，并提供无差异的点播服务。存储系统针对不同的应用可以同时提供前端设备存储、iSCSI 块存储、NVR 存储。
冗余设计，高可靠性
存储系统支持冗余磁盘阵列、NVR 的 N+1 备份等冗余技术。iSCSI 块存储采用拥有自主知识产权的技术对录像数据进 行管理，不仅解决了文件碎片的问题，还提供了强大的完整性检查和修复功能，不管是因为掉电还是断网导致 IP-SAN 逻辑 分区数据损坏，都可以自动修复，保证了数据的完整性。
大容量存储，无缝扩容能力系统设计采用分布式存储和集中存储相结合的网络构架，轻松实现海量级存储。对于后期扩容的 NVR、IP-SAN 等网络存储设备，平台能无缝接入，将新的存储空间与已有存储空间作为一个整体对外提供存储服务。
智能补录功能 网络不总是可靠的，当出现网络故障导致的，前端设备的码流不能传输到中心存储服务器，从而会导致录像丢失的严重后果。利用前端设备的本地录像功能，存储管理服务器记录录像异常的信息，一旦网络恢复正常，则从前端设备补录缺失 的录像数据，最大限度地保护数据安全。
全方位的存储状态监控功能 存储管理服务器对所有的存储计划进行实时监控，当发现存储计划的执行出现错误时，会通过平台的报警服务进行报警，以便管理员及时处理，保证存储系统的可靠运行。
2.2.6移动终端子系统（可选 ）
随着3G无线网络的建设与完善，视频的无线传输、可视化移动终端，将得到更加广泛的应用。系统支持手机用户通过 GPRS/EDGE、CDMA、3G 等网络接入，并提供符合 3GPP 标准的流媒体功能，支持iPhone、Mobile、Symbian、Android
移动终端子系统
2.2.7

视频管理平台

平台系统逻辑架构
提供统一的认证、授权、管理服务。对用户、角色、权限、监控设备、报警设备、服务器进行集中配置管理；提供完善的日志管理和审计功能。
存储管理服务
通过虚拟存储管理技术，支持 DAS、NAS、IP-SAN 各种存储设备；支持集中存储管理模式，也支持 DVR 存储的分布 式存储方式；支持快速检索及智能后检索；支持多种备份策略；支持数据自动修复技术。
流媒体服务 支持实时视频数据的转发及分发；支持存储数据的回放点播(VOD)；支持用户和事件的优先级管理，对带宽进行合理
使用；支持级联和分布式部署；支持视频流相关的统计信息。
报警管理服务 管理系统内各种报警事件及其联动处理，并可对报警消息进行分发及上传。支持的联动方式有客户端联动（视频图像、
声光显示、信息叠加）、云台联动、通道录像、报警输出联动、EMAIL 通知、短信发送、通道抓图等方式。
电视墙服务
支持解码卡、解码器、模拟/数字矩阵控制输出，支持键盘、3D 摇杆控制，支持高清解码输出，支持文件回放上墙， 支持报警联动上墙。
智能分析服务 提供实时或事后的智能分析结果。回放录像的时候，通过智能分析服务器可以快速定位符合规则的视频片段。
网管服务 对系统内的网络运行状况，设备运行状况、服务器运行状况进行监视和管理，并能以各种图表的形式进行实时显示。
主要提供资源管理、远程维护管理、性能管理、故障管理、日志管理。对各种维护数据可以进行查询、统计，并生成相关报表。
电子地图服务
系统支持 GIS 矢量地图、 Web GIS 地图、JPEG/BMP/PNG 光栅地图、3D 地图；支持多级地图管理；支持GPS信息集成，可以实时显示位置信息；支持在电子地图上的监控设备管理及其报警联动处理；支持地图上查看视频和录像。
功能示例：
配置管理：支持分权、分域、分级管理；支持用户管理、设备管理、录像计划管理、报警联动计划管理、日志管理、网管等功能。

实时预览：支持多屏显示，可任意设定布局；支持即时回放功能，应对突发紧急事件；支持 3D定位功能；

录像回放：直观的图形化界面对历史视频进行展现；提供多达 16 路的同步回放功能；支持按时间分段回放；支持按事件、标签关联回放，支持录像锁定功能，避免关键数据被覆盖；

电子地图：支持多种地图格式；支持多级地图；支持地图上查看视频和录像；支持报警联动。

2.2.8分级监控平台的系统特点
统一的监控平台
平台方案同时提供了编解码设备、报警设备、网络存储设备、管理平台等基础组件。通过良好的设计，优化了系统架 构，提高了系统的整体效能，具备良好的性价比，可以为用户提供一站式的解决方案。
开放的体系架构
管理平台的设计基于 SOA 架构，通过 Web Service 提供基础服务，方便与第三方业务系统相互集成；采用了基于 J2EE 的企业业务中间件技术，方便第三方开发商做增值业务开发。
全面支持高清视频监控
系统全方位支持高清图像的前端采集、编码传输、录像存储，解码回放，在各个环节都体现了高清处理，实现了真正 的高清监控。
融合智能分析应用
系统集成了海康威视自主知识产权的智能技术，融入到全线产品和业务流程中，提供实时分析、事后智能检索等功能， 极大的提高了人员的工作效率。
异构硬件与门禁报警系统集成
系统支持管理海康威视全系列、GE、AXIS 等国内外主流品牌数字图像设备；支持管理报警、门禁等设备接入与集成。
高可靠、高性能
系统支持集群技术，满足大规模、大并发量的监控应用。关键核心模块支持双机热备，错误自动发现及恢复技术，提 供不间断的服务。
全面的安全性
系统提供统一的认证、授权管理机制，支持 AAA、PKI/PMI 的集成；信令协议支持 SSL 加密传输，音视频流传输支持 AES 加密，全方位保护信息安全；视频流内嵌水印支持，防止数据篡改。
部署方便灵活
平台采用了 J2EE 作为核心平台，服务器可根据需要灵活的部署在 UNIX/LINUX 平台或 Windows 平台；先进的 Web 应用 框架设计，使得客户端的桌面部署方便、简洁。
2.2.9系统总表
监控点名称
产品模块
主要功能
各前端监控接入点
枪型摄像机，球型摄像机，视频光端机（发送），避雷器
音视频信号采集；云镜控制信号传输；防雷过压保护
各分监控中心
硬盘录像机、视频光端机、视频分配器、3G、网络视频服务器
辖区内监控点监控；云镜控制；数据存储
主监控指挥中心
管理服务器、流媒体转发服务器、硬盘录像机、视频光端机、矩阵主机、电视墙
管理下属用户，辖区域内远程监控点监控；云镜控制；电视墙集中监控。
第三章 具体设计方案及系统配置
各牧场占地面积比较大，区域较分散，包含一场、二场、三场…….因而采用先进的智能化监控系统可降低工程实施难度，缩短工程期，减少投资。
3.1 摄像机分布位置
分布地点：厂区大门、收发室、办公区域、停车场、挤奶间、放养运动场、牛舍通道、待产区、青贮区、草料区、称重区、外围防盗
各牧场的视频线路近距离（200米以内）建议使用视频信号线（SYV75-5）接入到各分监控中心，远距离（200米以上）建议使用光纤传送至各分监控中心，各分监控中心再通过光纤经视频光端机或3G、网络视频服务器将视频图像传至主监控指控中心内，从而达到集中管理的目的。
3.2 系统配置表（主要设备清单）
主要设备
规格
数量
备注
硬盘录像机
16路

视频分配器
8进16出

视频光端机
8路

视频光端机
4路

一体化球机
可旋转

红外枪机

显示器
19寸液晶

硬盘
1000G

机柜

传输线缆
若干

一体化球机
可旋转

红外枪机

红外半球

矩阵机及键盘
64进8出

电视墙

注：各牧场主要设备都预留扩充端口。
第四章 系统主要相关设备功能介绍及技术参数
4.1 海康威视嵌入式网络型硬盘录像机

产品概述
本设备是海康第三代网络硬盘录像机，同时具备数字视频录像机（DVR）和数字视频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作。
功能特点
采用高性能DSP实现H.264视频编码压缩；
支持视频环通输出;
支持事件压缩功能；
本地信号量报警，支持E.mail联动发送报警信息及截图，支持PTZ联动；
支持DDNS、NTP功能；
支持多种解码器协议；
支持通过网络设置参数、预览图像及云台控制；
支持键盘控制；
支持USB设备、SATA刻录机对录像手动备份，支持SATA硬盘自动备份；
支持USB鼠标；
支持水印（WATER-MARK）技术。
订货型号
DS-8008HS-S、DS-8016HS-S。
特别说明
每个视频输入通道最高支持4CIF分辨率编码。
4路机支持1个本地视频输出，其他机型支持主、辅两个本地视频输出。
4路机的报警为4进2出，其余机型的报警为16进4出。
4路机的支持4个SATA接口，其余机型支持8个SATA接口，其中的第1个SATA接口可用于eSATA，作高速备份或外接盘库。
硬件接口
  DS-8008HS-S、DS-8016HS-S

1－VIDEO IN视频输入接口，LOOP VOUT视频环通输出接口；
2－SPOT VIDEO OUT辅助本地监视接口；
3－VIDEO OUT本地监视接口；
4－VGA显示器输出接口；
5－RS-232串行接口，LAN网络接口；
6－eSATA备份/扩展存储接口（可选）；
7－RS-485匹配电阻开关；
8－RS-485串行接口，KB键盘接口，ALARM IN报警输入、ALARM OUT报警输出模块；
9－接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输入保护地连接；
10－AC 220V电源。
技术参数
视频压缩标准
H.264
实时监视图像分辨率
PAL：704*576                NTSC：704*480
回放分辨率
QCIF（25帧）/CIF（25帧）/2CIF（12帧）/DCIF（8帧）/4CIF（6帧）
视频输入路数
4/8/12/16
视频输入接口
BNC（电平：1.0Vp-p，阻抗：75Ω），支持PAL、NTSC制
视频输出
1/2路，BNC（电平：1.0Vp-p，阻抗：75Ω）
视频环通输出
4/8/12/16
视频帧率
PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒
码流类型
视频流
压缩输出码率
32K--2M可调，也可自定义。（上限8M，单位：bps）
音频输入路数
无
音频输出
无
双路回放
仅4路设备支持
双码流
支持
通讯接口
1个RJ45 10M/100M自适应以太网口，1个RS232口，1个RS485口
键盘接口
1个（支持级联，其中DS-8004HS-ST有2个）
硬盘接口
4/8个SATA硬盘，每个硬盘容量支持高达2000GB
USB接口
1个，支持U盘，USB硬盘，USB刻录机，USB鼠标
VGA接口
1个，分辨率：800×600/60Hz，1024×768/60Hz，1280×1024/60Hz
报警输入
4/16路
报警输出
2/4路
电源
220VAC，50HZ
功耗（不含硬盘）
≤70W
工作温度
-10℃--＋55℃
工作湿度
10％--90％
重量（不含硬盘）
≤8Kg
4.2 彩色红外半球摄像机

技术指标：
型 号
LS-930IR
类型
Water proof Camera
成像器件
1/3Sony单CCD
清晰度
600线
制 式
PAL/NTSC
扫描频率
PAL:60Hz/NTSC:50Hz
扫描系统
2:1 Interface
最低照度
0Lux
信噪比
>48db
咖码矫正
>0.45
电子快门
1/50(1/60)~1/100,000sec
同步方式
Internal
控制方式
Auto
白平衡
Auto
背光补偿
Auto
视频输出
1.0Vp-p,75Ω, S/N>38dB
镜 头
8、12、16mm
红外数量
30pcs
夜视距离
30m
电 源
12V/750mA
4.3 彩色红外枪型摄像机

技术指标：
型 号
LS-2080
类型
Water proof Camera
成像器件
1/3Sony双CCD
清晰度
清晰度: 彩色540线/黑白480线
制 式
PAL/NTSC
扫描频率
PAL:60Hz/NTSC:50Hz
扫描系统
2:1 Interface
最低照度
0Lux
信噪比
>48db
咖码矫正
>0.45
电子快门
1/50(1/60)~1/100,000sec
同步方式
Internal
控制方式
Auto
白平衡
Auto
背光补偿
Auto
视频输出
1.0Vp-p,75Ω, S/N>38dB
镜 头
8、12、16mm
红外数量
30pcs
夜视距离
50m
电 源
12V/750mA
重 量
1276g

4.4 一体化球型摄像机

技术指标：
型 号
LS-2022S
类型
Dome Camera

成像器件
1/4” SONY CCD
清晰度
550TV Line
制 式
PAL/NTSC
扫描频率
PAL:60Hz/NTSC:50Hz
扫描系统
2:1 Interface
最低照度
0.1Lux
信噪比
>48db
咖码矫正
>0.45
电子快门
1/50(1/60)~1/100,000sec
同步方式
Internal
控制方式
Auto
白平衡
Auto
背光补偿
Auto
视频输出
1.0Vp-p,75Ω, S/N>38dB
镜 头
镜头：F=3.5-77mm，自动、电动聚焦
电 源
12V/750mA
重 量
1576g

4.5 视频光端机

u 接口类型 ST、FC 或 SC,BNC,RJ-45,RJ-11
u 传输距离（km） 100
u 带宽（MHz） 8
u 信噪比（dB） 视：≥67dB,音频：≥95dB
u 误码率 低
u 信号电平 1.0Vp-p～1.5Vp-p
u 信号阻抗 75Ω（非平衡）
u 电源 220VAC或±5VDC
u 温度（℃） 工作温度：－40℃～＋80℃；贮存温度：－45℃～＋85℃
u 湿度 0～95%（无冷凝）
4.6 矩阵主机 （AP1032L-128V8）

设备介绍:
◆矩阵主机采用大规模音、视频切换专用芯片作为音、视频切换矩阵电路的多路多通道切换设备， 溶合了先进的矩阵切换技术和计算机技术，可以给用户提供卓越的整体性能。主机采用模块化 插板结构，具有视频输出、视频输入、音频输出、音频输入等多种模块化插板， 用户可选择各种插板组合成系统所需容量和功能的切换设备。在一个标准19英寸机箱中实现音频切换、视频切换、报警输入及警后联动录像等多种功能，大大简化了系统的构成，提高了用 户系统的可靠性。矩阵主机具有完备的矩阵切换能力，可以在任意监视器上显示任意摄像机的图像和监听与之对 应的声音，而且这种控制可以通过手动操作和自动切换方式来实现，用户可使用一个功能完备、按人机工程学原理设计的键盘对系统进行操作和编程。系统中最多可以使用16个键盘或多媒体终端。
◆矩阵主机内置了多种控制协议，可以直接控制多种类型的解码器、高速球，并能由数字硬盘录像机共同控制。
◆用户可选多种不同配置的系统：64、72、80、88、96、104、112、120、128路输入；8、12、16、 20、24、28、32路输出。视频矩阵主机、视音频矩阵主机、视频环接矩阵主机。
设备特性:
◆单机最大128台摄像机和32台监视器
◆菜单综合设置，中英文菜单显示可选择
◆系统时间、日期、运行状态、摄像机标题屏幕显示
◆视频切换、报警控制三位一体
◆控制恒速或变速云台/控制电动镜头
◆无需转换器可直接控制智高速球
◆内置报警模块提供16路报警点输入、2路报警联动输出
◆可外扩报警主机255路报警输入
◆警后联动视频切换、自动录像
◆兼容多种数字录像（DVR）操作可方便的使用计算机和键盘控制前端设备
◆包括3个RS-485数据端口，1个RS-232数据端口
◆支持多级、分级控制，采用RS485方式，最多可级联32台矩阵主机
◆模块化结构设计，4U标准机箱
设备参数：
供电电源
<50W AC220V±10% / 50Hz
视频输入
1Vp-p(75欧姆负载，不平衡)
视频输出
1Vp-p(75欧姆负载，不平衡)
视频信噪比
50db（加权）
视频隔离度
50db (加权)
视频带宽
17MHz(-3db)
差分相位
典型值为2%
差分增益
典型值为2%
视频制式
CCIR和PAL制
音频输入幅值
0-2Vp-p
音频输出功率
0.5W(8W)
音频信噪比
48db（加权）
音频隔离度
48db（加权）
音频带宽
20KHz(-3db)
切换时间
<1毫秒
视音频接口
视频：BNC插座/音频：RCA插座
环境温度
-10℃~55℃
环境湿度
≤90℅RH(无凝结)
外形尺寸
483mm(L)×355mm(W)×178 mm (H)
重    量
15Kg（装满模块的大概重量）

第五章 售后服务承诺

1、服务期限及方式
(1)、服务期限：自设备调试成功运行之日起我公司负责对硬件免费维修一年（人为破坏或自然不可抗拒力除外），并实行终身保修。
(2)、服务方式：如系统出现问题，贵方可以通过电话、传真、E-MAIL等通讯手段通知我公司，讲清问题现象，我们答复时间是2小时，通过电话、传真、E-MAIL等通讯手段解决问题；若仍不能解决问题，我公司人员在24小时内赶到现场，48小时内解决问题。
2、应急维修时间安排
系统出现问题，由我方技术人员电话答复贵方，贵方自检的同时，我方技术人员尽快赶到现场解决。
3、技术培训及质量保证措施
（1）技术培训：我公司负责向贵单位提供多名人员的免费技术培训，使参加培训的人员熟练掌握系统的使用，并能处理系统运行中遇到的问题，达到有序管理及日常维护的技术水平。培训内容主要包括：1）设备的安装方法及系统构成；2）系统各设备的功能作用；3）设备之间的连接；4）各设备的操作方法及注意事项；5）系统的日常维护及值班记录填写方法；6）系统常见故障的处理等。
（2）质量保证措施：采用国内经过市场检验的成熟产品，并由专业技术人员指导实施工程完成。
4、该项目所提供的其他免费物品或服务
质保期内定期对系统进行维护保养。
5、收费项目的收费标准及主要零配件价格
维护收费项目：质保期满后如需本公司继续维护我公司每年按合同总额的15%收取维护费用（含设维修、一年1-4次的设备清理、普查，维护车费由甲方负责报销）
