高支撑模板施工方案培训资料样本.doc

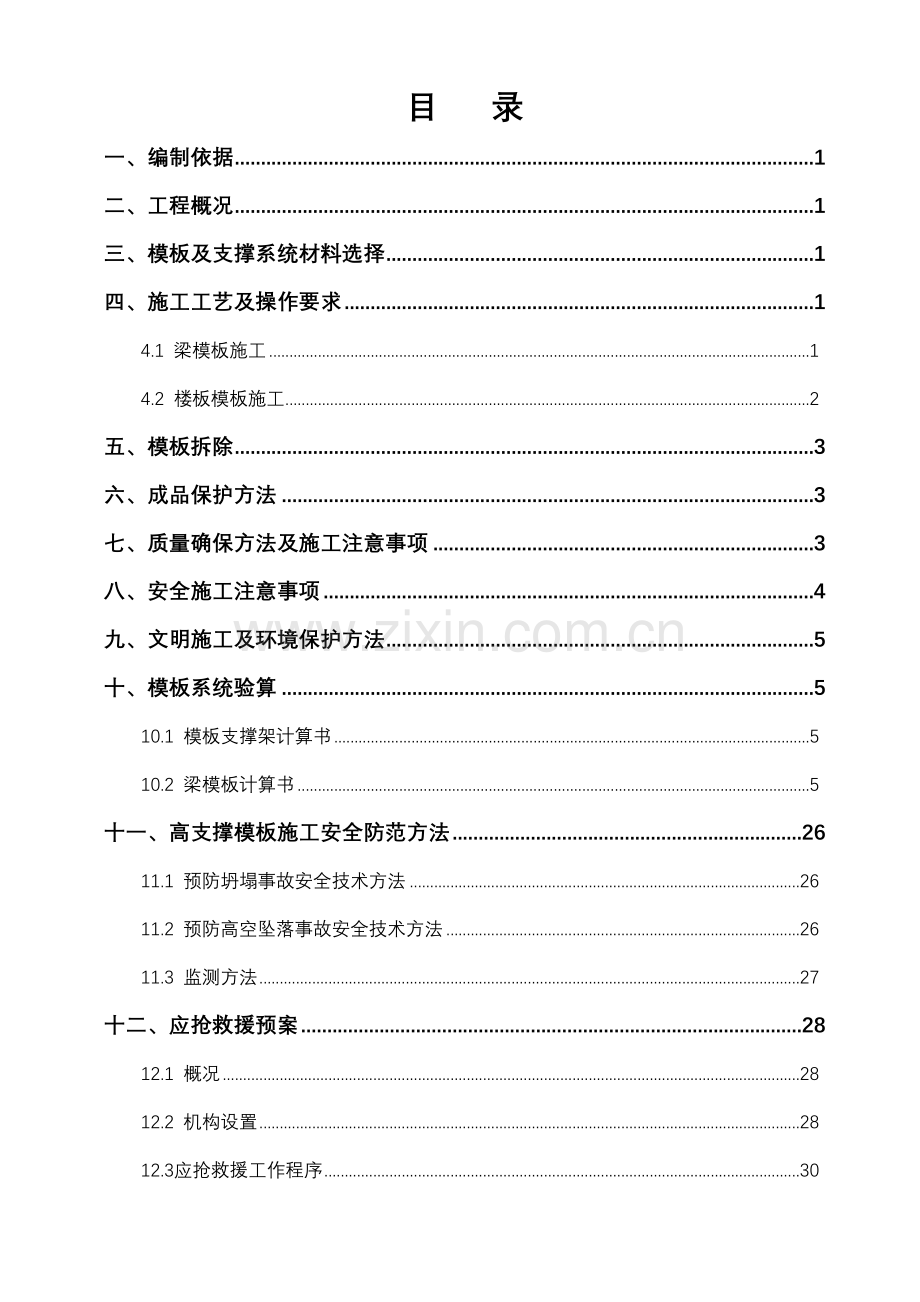

目 录
一、编制依据 1
二、工程概况 1
三、模板及支撑系统材料选择 1
四、施工工艺及操作要求 1
4.1 梁模板施工 1
4.2 楼板模板施工 2
五、模板拆除 3
六、成品保护方法 3
七、质量确保方法及施工注意事项 3
八、安全施工注意事项 4
九、文明施工及环境保护方法 5
十、模板系统验算 5
10.1 模板支撑架计算书 5
10.2 梁模板计算书 5
十一、高支撑模板施工安全防范方法 26
11.1 预防坍塌事故安全技术方法 26
11.2 预防高空坠落事故安全技术方法 26
11.3 监测方法 27
十二、应抢救援预案 28
12.1 概况 28
12.2 机构设置 28
12.3应抢救援工作程序 30

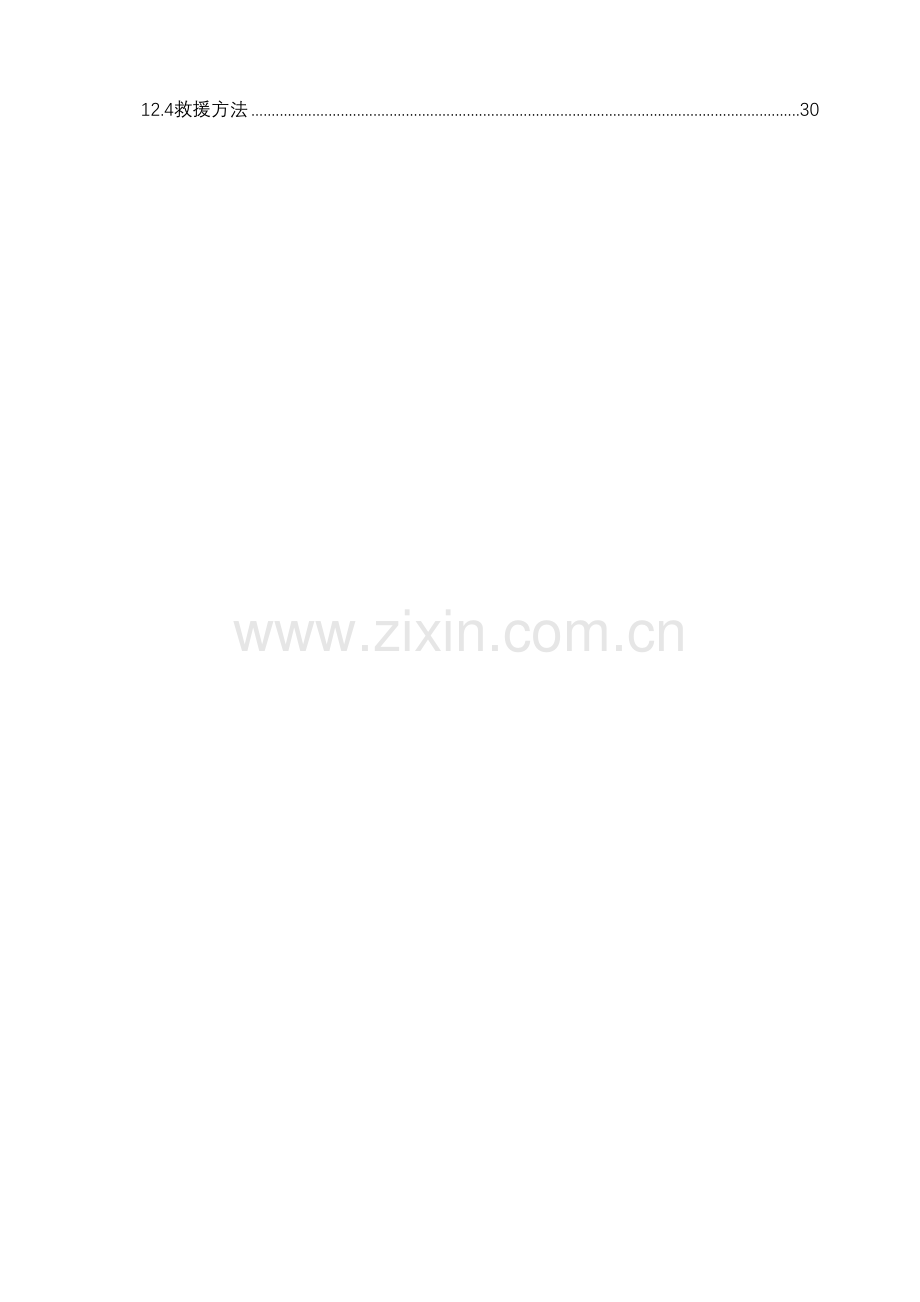

12.4救援方法 30
高支模板工程施工方案
一、编制依据
1.1《建筑结构荷载规范》GB50009-
1.2《混凝土结构设计规范》GB50010-
1.3《建筑施工计算手册》江正荣著
1.4《建筑施工手册》第四版
1.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-
1.6《混凝土结构工程施工技术标准》 ZJQ08-SGJB 204-
1.7《建筑施工脚手架实用手册》杜荣军著
1.8《建筑施工模板安全技术规范》JGJ162-
二、工程概况
酒店工程正一层层高为8.4米，三层A-7～A-10/A-P～A-T轴梁板面标高为13.5m，板厚120mm，最大主梁截面为1300mm×3000mm，此部分满堂脚手架搭设高度为13.2m，长28.0m，宽15.6m，脚手架立杆基础一部分为地下室顶板（板厚400）。
三、模板及支撑系统材料选择
本工程模板采取18mm厚酚醛覆膜清水模板，方木采取50×100mm2，模板支撑体系采取Ø48×3.0mm扣件式钢管脚手架。
四、施工工艺及操作要求
4.1 梁模板施工
4.1.1 工艺步骤：抄平、弹线（轴线、水
平线）→支撑架搭设→ 支柱头模板→铺
设底模板→ 拉线找平→封侧模→预检。
4.1.2 依据主控制线放出各梁轴线及标高控制线。
4.1.3 板模支撑。板模板支撑采取扣件式满堂钢管脚手架支撑，立杆纵、横向间距均为0.8m；立杆须设置纵横双向扫地杆，扫地杆距楼地面200mm；立杆全高范围内设置纵横双向水平杆，水平杆步距（上下水平杆间距）小于1500mm；.立杆顶端必需设置纵横双向水平杆，技撑体系和已浇筑完成柱子有效地连接。
1300×3000mm大梁梁模支撑。梁底支撑采取多根立柱支撑，方木支撑垂直于梁截面，立柱沿梁跨度方向间距0.25m，脚手架步距1.5m，梁底两侧立柱间距1.4m，梁底增加承重立杆5根，纵向间距距0.25m。梁底板沿其宽度方向用7根方木加固，承重横向排列采取14号工字钢形成，纵向间距0.25m，且采取承插口直接传力。
4.1.4 剪刀撑。竖直方向：纵横双向沿全高每隔四排立杆设置一道竖向剪刀撑。水平方向：沿全平面每隔2步设置一道水平剪刀撑。剪刀撑宽度不应小于4跨，且不应小于6m，纵向剪刀撑斜杆和地面倾角宜在45～60度之间，水平剪刀撑和水平杆夹角宜为45度。
4.1.5 梁模板安装
大龙骨采取Ø48×3.2mm双钢管，其跨度等于支架立杆间距；小龙骨采取50mm×100mm方木，间距300mm，其跨度等于大龙骨间距。
梁底模板铺设：按设计标高拉线调整支架立杆标高，然后安装梁底模板。梁跨中起拱高度为梁跨度2‰，主次梁交接时，先主梁起拱，后次梁起拱。
梁侧模板铺设：依据墨线安装梁侧模板、压脚板、斜撑等。梁侧模应设置斜撑，当梁高大于700mm时设置腰楞，并用对拉螺栓加固，对拉螺栓水平间距为500，垂直间距300。

4.2 楼板模板施工
4.2.1 工艺步骤：支架搭设→龙骨铺设、加固→楼板模板安装→预检。
4.2.2 支架搭设：楼板模板支架搭设同梁模板支架搭设，和梁模板支架统一部署。立杆顶部如设置顶托，其伸出长度不应大于300mm；顶部支撑点在顶层横杆时，应靠近立杆，且小于100㎜。
4.2.3 模板安装：采取酚醛覆膜清水模板作楼板模板，通常采取整张铺设、局部小块拼补方法，模板接缝应设置在龙骨上。大龙骨采取Ø48×3.0mm双钢管，其跨度等于支架立杆间距；小龙骨采取50mm×100mm方木，间距300mm，其跨度等于大龙骨间距。挂通线将大龙骨找平。依据标高确定大龙骨顶面标高，然后架设小龙骨，铺设模板。
4.2.4楼面模板铺完后，应认真检验支架是否牢靠。模板梁面、板面清扫洁净。
五、模板拆除
5.1 拆模程序：先支后拆，后支先拆→先拆非承重部位，后拆承重部位→先拆除柱模板，再拆楼板底模、梁侧模板→最终拆梁底模板。
5.2 柱、梁、板模板拆除必需待混凝土达成设计或规范要求脱模强度。柱模板应在混凝土强度能确保其表面及棱角不因拆模而受损坏时，方可拆除；板和梁底模板应在梁板砼强度达成设计强度100%，并有同条件养护拆模试压汇报，经监理审批签发拆模通知书后方可拆除。
5.3 模板拆除次序和方法。应根据配板设计要求进行，遵照先支后拆，先非承重部位后承重部位，自上而下标准。拆模时严禁用大锤和撬棍硬砸硬撬。
5.4 拆模时，操作人员应站在安全处，以免发生安全事故。待该片（段）模板全部拆除后，将模板、配板、支架等清理洁净，并按文明施工要求运出堆放整齐。
5.5 拆下模板、配件等，严禁抛扔，要有些人接应传输。按指定地点堆放，并做到立即清理，维修和涂刷好隔离剂，以备待用。
六、成品保护方法
6.1 模板搬运时应轻拿轻放，不准碰撞柱、梁、板等混凝土，以防模板变形和损坏结构。
6.2 模板安装时不得随意在结构上开洞；穿墙螺栓经过模板时，应尽可能避免在模板上钻孔；不得用重物冲击已安装好模板及支撑。
6.3 搭设脚手架时，严禁和模板及支柱连接在一起。
6.4 不准在吊模、水平拉杆上搭设跳板，以确保模板牢靠稳定不变形。浇筑混凝土时，在芯模四面要均匀下料及振捣。
6.5 拆摸时应尽可能不要用力过猛过急，严禁用大捶和撬棍硬砸硬撬，以免混泥土表面或摸板受到损失坏。
七、质量确保方法及施工注意事项
7.1 施工前由木工翻样绘制模板图和节点图，经施工责任人复核后方可施工，安装完成，经高支模管理机构相关人员组织验收合格后，通知分企业质安部、技术部到现场检验、验收，合格后方能进行钢筋安装等下道工序施工作业
7.2 现浇结构模板安装许可偏差：
序号
项 目
许可偏差(mm)
1
轴线位移
5
2
底模上表面标高
±5
3
截面内部尺寸
柱、梁
＋4，-5
4
层高垂直度
大于5m
8
5
相邻两板表面高底差
2
6
表面平整度
5
注；检验轴线位置时，应沿纵、横两个方向量测，并取其中较大值。
7.3 确保每个扣件和钢管质量满足要求，每个扣件拧紧力矩全部要控制在40～65N·m，钢管不能选择已经长久使用发生变形。
7.4 模板施工前，对班组进行书面技术交底，拆模要有项目施工员签发拆模通知书。
7.5 浇筑混凝土时，木工要有专员看模。
7.6 认真实施三检制度，未经验收合格不许可进入下一道工序。
7.7 严格控制楼层荷载，施工用料要分散堆放。
7.8 在封模以前要检验预埋件是否放置，位置是否正确。
八、安全施工注意事项
8.1 施工现场安全责任人负责施工全过程安全工作，应在高支模搭设、拆除和混凝土浇筑前向作业人员进行安全技术交底。
8.2 支模过程中应遵守安全操作规程，安装模板操作人员应戴好安全帽，高空作业应系好挂好安全带。
8.3 高支模施工现场作业人员不得从支撑系统上爬上、爬下，应从施工电梯进入工作面。
8.4 高支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，并由安全员在现场监护。
8.5 混凝土浇筑时，安全员专职负责监测模板及支撑系统稳定性，发觉异常应立即暂停施工，快速疏散人员，立即采取处理方法，待排除险情并经现场安全责任人检验同意后方可复工。
8.6 正在施工浇筑楼板，其下一层楼板（地下室顶板）支撑不准拆除，待本层模板及满堂架拆除后方可拆除。
8.7 拆模时应搭设脚手架，废烂木方不能用作龙骨。
8.8 在4m以上高空拆模时，不得让模板、材料自由下落，更不能大面积同时撬落，操作时必需注意下方人员动向。
8.9 拆除时如发觉混凝土由影响结构质量、安全问题时，应暂停拆除，经处理后，方可继续拆模。
8.10 拆模间歇时应将松开部件和模板运走，预防坠下伤人。
九、文明施工及环境保护方法
9.1 模板拆除后材料应按编号分类堆放。
9.2 模板每次使用后清理板面，涂刷脱模剂，涂刷隔离剂时要预防撒漏，以免污染环境。
9.3 模板安装时，应注意控制噪声污染。
9.4 模板加工过程中使用电锯、电刨等，应注意控制噪音，夜间施工应遵守当地要求，预防噪声扰民。
9.5 加工和拆除木模板产生锯末、碎木要严格根据固体废弃物处理程序处理，避免污染环境。
9.6 每次下班时确保工完场清。
十、模板系统验算
本方案只对三层A-7～A-10/A-P～A-T轴模板进行验算，只要该区域满足要求正一层8.4米层高就能满足要求。
10.1 模板支撑架计算书
1.脚手架参数
横向间距或排距(m):0.80；纵距(m):0.80；步距(m):1.50；
立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):13.20；
采取钢管(mm):Φ48×3.0 ；
扣件连接方法:双扣件，考虑扣件保养情况，扣件抗滑承载力系数:0.80；
板底支撑连接方法:方木支撑；
2.荷载参数
模板和木板自重(kN/m2):0.350；混凝土和钢筋自重(kN/m3):25.000；
楼板浇筑厚度(m):0.180；
施工均布荷载标准值(kN/m2):1.000；
3.木方参数
木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；
木方抗剪强度设计值(N/mm2):1.400；木方间隔距离(mm):250.000；
木方截面宽度(mm):35.00；木方截面高度(mm):90.00；

图2 楼板支撑架荷载计算单元
二、模板支撑方木计算:
方木根据简支梁计算，其惯性矩I和截面抵御矩W分别为:
W=3.500×9.000×9.000/6 = 47.25 cm3；
I=3.500×9.000×9.000×9.000/12 = 212.63 cm4；

方木楞计算简图
1.荷载计算：
(1)钢筋混凝土板自重(kN/m)：
q1= 25.000×0.250×0.180 = 1.125 kN/m；
(2)模板自重线荷载(kN/m):
q2= 0.350×0.250 = 0.088 kN/m ；
(3)活荷载为施工荷载标准值和振倒混凝土时产生荷载(kN)：
p1 = (1.000+2.000)×0.800×0.250 = 0.600 kN；
2.方木抗弯强度验算:
最大弯矩考虑为静荷载和活荷载计算值最不利分配弯矩和，计算公式以下:

均布荷载 q = 1.2×(1.125 + 0.088) = 1.455 kN/m；
集中荷载 p = 1.4×0.600=0.840 kN；
最大弯距 M = Pl/4 + ql2/8 = 0.840×0.800 /4 + 1.455×0.8002/8 = 0.284 kN.m；
最大支座力 N = P/2 + ql/2 = 0.840/2 + 1.455×0.800/2 = 1.002 kN ；
方木最大应力值 σ= M / w = 0.284×106/47.250×103 = 6.019 N/mm2；
方木抗弯强度设计值 [f]=13.0 N/mm2；
方木最大应力计算值为 6.019 N/mm2 小于 方木抗弯强度设计值 13.0 N/mm2，满足要求!
3.方木抗剪验算：
最大剪力计算公式以下:
Q = ql/2 + P/2
截面抗剪强度必需满足:
T = 3Q/2bh < [T]
其中最大剪力: V = 0.800×1.455/2+0.840/2 = 1.002 kN；
方木受剪应力计算值 T = 3 ×1002.000/(2 ×35.000 ×90.000) = 0.477 N/mm2；
方木抗剪强度设计值 [T] = 1.400 N/mm2；
方木受剪应力计算值为 0.477 N/mm2 小于 方木抗剪强度设计值 1.400 N/mm2，满足要求!
4.方木挠度验算:
最大弯矩考虑为静荷载和活荷载计算值最不利分配挠度和，计算公式以下:

均布荷载 q = q1 + q2 = 1.125+0.088=1.212 kN/m；
集中荷载 p = 0.600 kN；
方木最大挠度计算值 V= 5×1.212×800.0004 /(384×9500.000×2126250.00) +600.000×800.0003 /( 48×9500.000×2126250.00) = 0.637 mm；
方木最大许可挠度值 [V]= 800.000/250=3.200 mm；
方木最大挠度计算值 0.637 mm 小于 方木最大许可挠度值 3.200 mm,满足要求!
三、木方支撑钢管计算:
支撑钢管根据集中荷载作用下三跨连续梁计算；
集中荷载P取纵向板底支撑传输力，P = 1.455×0.800 + 0.840 = 2.004 kN；

支撑钢管计算简图

支撑钢管计算弯矩图(kN.m)

支撑钢管计算变形图(kN.m)

支撑钢管计算剪力图(kN)
最大弯矩 Mmax = 0.539 kN.m ；
最大变形 Vmax = 1.040 mm ；
最大支座力 Qmax = 7.111 kN ；
钢管最大应力 σ= 0.539×106/4490.000=120.037 N/mm2 ；
钢管抗压强度设计值 [f]=205.000 N/mm2 ；
支撑钢管计算最大应力计算值 120.037 N/mm2 小于 钢管抗压强度设计值 205.000 N/mm2,满足要求!
支撑钢管最大挠度小于800.000/150和10 mm,满足要求!
四、扣件抗滑移计算:
根据《建筑施工扣件式钢管脚手架安全技术规范培训讲座》刘群主编，P96页，双扣件承载力设计值取16.00kN，根据扣件抗滑承载力系数0.80，该工程实际旋转双扣件承载力取值为12.80kN 。
纵向或横向水平杆传给立杆竖向作用力设计值 R= 7.111 kN；
R < 12.80 kN,所以双扣件抗滑承载力设计计算满足要求!
五、模板支架立杆荷载标准值(轴力):
作用于模板支架荷载包含静荷载、活荷载和风荷载。
1.静荷载标准值包含以下内容：
(1)脚手架自重(kN)：
NG1 = 0.129×13.200 = 1.704 kN；
钢管自重计算参考《扣件式规范》附录A。
(2)模板自重(kN)：
NG2 = 0.350×0.800×0.800 = 0.224 kN；
(3)钢筋混凝土楼板自重(kN)：
NG3 = 25.000×0.180×0.800×0.800 = 2.880 kN；
经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 4.808 kN；
2.活荷载为施工荷载标准值和振倒混凝土时产生荷载。
经计算得到，活荷载标准值 NQ = (1.000+2.000 ) ×0.800×0.800 = 1.920 kN；
3.不考虑风荷载时,立杆轴向压力设计值计算
N = 1.2NG + 1.4NQ = 8.458 kN；
六、立杆稳定性计算:
立杆稳定性计算公式:

其中 N ---- 立杆轴心压力设计值(kN) ：N = 8.458 kN；
φ---- 轴心受压立杆稳定系数,由长细比 lo/i 查表得到；
i ---- 计算立杆截面回转半径(cm) ：i = 1.59 cm；
A ---- 立杆净截面面积(cm2)：A = 4.24 cm2；
W ---- 立杆净截面模量(抵御矩)(cm3)：W=4.49 cm3；
σ-------- 钢管立杆最大应力计算值 (N/mm2)；
[f]---- 钢管立杆抗压强度设计值 ：[f] =205.000 N/mm2；
L0---- 计算长度 (m)；

假如完全参考《扣件式规范》，按下式计算
l0 = h+2a
k1---- 计算长度附加系数，取值为1.155；
u ---- 计算长度系数，参考《扣件式规范》表5.3.3；u = 1.700；
a ---- 立杆上端伸出顶层横杆中心线至模板支撑点长度；a = 0.100 m；
上式计算结果：
立杆计算长度 L0 = h+2a = 1.500+0.100×2 = 1.700 m；
L0/i = 1700.000 / 15.900 = 107.000 ；
由长细比 Lo/i 结果查表得到轴心受压立杆稳定系数φ= 0.537 ；
钢管立杆最大应力计算值 ；σ=8457.744/（0.537×424.000） = 37.146 N/mm2；
钢管立杆最大应力计算值 σ= 37.146 N/mm2 小于 钢管立杆抗压强度设计值 [f] = 205.000 N/mm2，满足要求！
假如考虑到高支撑架安全原因，适宜由下式计算
l0 = k1k2(h+2a)
k1 -- 计算长度附加系数根据表1取值1.243；
k2 -- 计算长度附加系数，h+2a = 1.700 根据表2取值1.032 ；
上式计算结果：
立杆计算长度 Lo = k1k2(h+2a) = 1.243×1.032×(1.500+0.100×2) = 2.181 m；
Lo/i = 2180.719 / 15.900 = 137.000 ；
由长细比 Lo/i 结果查表得到轴心受压立杆稳定系数φ= 0.362 ；
钢管立杆最大应力计算值 ；σ=8457.744/（0.362×424.000） = 55.104 N/mm2；
钢管立杆最大应力计算值 σ= 55.104 N/mm2 小于 钢管立杆抗压强度设计值 [f] = 205.000 N/mm2，满足要求！
模板承重架应尽可能利用剪力墙或柱作为连接连墙件，不然存在安全隐患。

以上表参考 杜荣军: 《扣件式钢管模板高支撑架设计和使用安全》。
10.2 梁模板计算书
一、参数信息
1.模板支撑及结构参数
梁截面宽度 B(m):1.30；
梁截面高度 D(m):3.00
混凝土板厚度(mm):0.18；
立杆纵距（沿梁跨度方向间距）La(m):0.25；
立杆上端伸出至模板支撑点长度a(m):0.10；
脚手架步距(m):1.50；
梁支撑架搭设高度H(m)：10.10；
梁两侧立柱间距(m):1.3；
承重架支设:多根承重立杆，木方支撑垂直梁截面；
梁底增加承重立杆根数:5；
立杆横向间距或排距Lb(m):0.217；
采取钢管类型为Φ48×3.00；
扣件连接方法:双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数:0.80；
2.荷载参数
模板自重(kN/m2):0.35；
钢筋自重(kN/m3):1.50；
施工均布荷载标准值(kN/m2):2.5；
新浇混凝土侧压力标准值(kN/m2):18.0；
倾倒混凝土侧压力(kN/m2):2.0；
振捣混凝土荷载标准值(kN/m2):2.0
3.材料参数
木材品种：杉木；
木材弹性模量E(N/mm2)：9000.0；
木材抗弯强度设计值fm(N/mm2)：11.0；
木材抗剪强度设计值fv(N/mm2)：1.4；
面板类型：胶合面板；
钢材弹性模量E(N/mm2)：210000.0；
钢材抗弯强度设计值fm(N/mm2)：205.0；
面板弹性模量E(N/mm2)：9500.0；
面板抗弯强度设计值fm(N/mm2)：13.0；
4.梁底模板参数
梁底模板支撑间距(mm)：300.0；
面板厚度(mm)：18.0；
5.梁侧模板参数
主楞间距(mm)：500；
次楞间距(mm)：300；
穿梁螺栓水平间距(mm)：500；
穿梁螺栓竖向间距(mm)：300；
穿梁螺栓直径(mm)：M12；
主楞龙骨材料：木楞,，宽度60mm，高度80mm；
主楞龙骨材料：木楞,，宽度40mm，高度60mm；
二、梁模板荷载标准值计算
1.梁侧模板荷载
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生荷载；挠度验算只考虑新浇混凝土侧压力。
按《施工手册》，新浇混凝土作用于模板最大侧压力，按下列公式计算，并取其中较小值:

其中 γ -- 混凝土重力密度，取24.000kN/m3；
t -- 新浇混凝土初凝时间，可按现场实际值取，输入0时系统按200/(T+15)计算，得5.714h；
T -- 混凝土入模温度，取20.000℃；
V -- 混凝土浇筑速度，取1.500m/h；
H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；
β1-- 外加剂影响修正系数，取1.200；
β2-- 混凝土坍落度影响修正系数，取1.000。
依据以上两个公式计算新浇筑混凝土对模板最大侧压力F；
分别为 44.343 kN/m2、18.000 kN/m2，取较小值18.000 kN/m2作为本工程计算荷载。
三、梁侧模板面板计算
面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾
倒混凝土时产生荷载；挠度验算只考虑新浇混凝土侧压力。计算标准是根据龙骨间
距和模板面大小,按支撑在内楞上三跨连续梁计算。

面板计算简图
1.抗弯验算

其中， σ -- 面板弯曲应力计算值(N/mm2)；
M -- 面板最大弯距(N.mm)；
W -- 面板净截面抵御矩，W = 50.00×1.8×1.8/6=27.00cm3；
[f] -- 面板抗弯强度设计值(N/mm2)；
按以下公式计算面板跨中弯矩：

其中 ，q -- 作用在模板上侧压力，包含:
新浇混凝土侧压力设计值: q1= 1.2×0.50×18.00×0.90=9.72kN/m；
倾倒混凝土侧压力设计值: q2= 1.4×0.50×2.00×0.90=1.26kN/m；
q = q1+q2 = 9.720+1.260 = 10.980 kN/m；
计算跨度(内楞间距): l = 300.00mm；
面板最大弯距 M= 0.1×10.98×300.002 = 9.88×104N.mm；
经计算得到，面板受弯应力计算值: σ = 9.88×104 / 2.70×104=3.660N/mm2；
面板抗弯强度设计值: [f] = 13.000N/mm2；
面板受弯应力计算值 σ =3.660N/mm2 小于 面板抗弯强度设计值 [f]=13.000N/mm2，满足要求！
2.挠度验算

q--作用在模板上侧压力线荷载标准值: q = 18.00×0.50 = 9.00N/mm；
l--计算跨度(内楞间距): l = 300.00mm；
E--面板材质弹性模量: E = 9500.00N/mm2；
I--面板截面惯性矩: I = 50.00×1.80×1.80×1.80/12=24.30cm4；
面板最大挠度计算值: ω = 0.677×9.00×300.004/(100×9500.00×2.43×105) = 0.214 mm；
面板最大许可挠度值:[ω] = l/250 =300.000/250 = 1.200mm；
面板最大挠度计算值 ω =0.214mm 小于 面板最大许可挠度值 [ω]=1.200mm，满足要求！
四、梁侧模板内外楞计算
1.内楞计算
内楞(木或钢)直接承受模板传输荷载，根据均布荷载作用下三跨连续梁计算。
本工程中，龙骨采取木楞，截面宽度40mm，截面高度60mm，截面惯性矩I和截面抵御矩W分别为:
W = 40×60×60/6 = 24.00cm3；
I = 40×60×60×60/12 = 72.00cm4；

内楞计算简图
（1）.内楞强度验算
强度验算计算公式以下:

其中， σ -- 内楞弯曲应力计算值(N/mm2)；
M -- 内楞最大弯距(N.mm)；
W -- 内楞净截面抵御矩；
[f] -- 内楞强度设计值(N/mm2)。
按以下公式计算内楞跨中弯矩：

其中，作用在内楞荷载，q = (1.2×18.000×0.90+1.4×2.000×0.90)×0.300/1=6.59kN/m；
内楞计算跨度(外楞间距): l = 500mm；
内楞最大弯距: M=0.1×6.59×500.002= 1.65×105N.mm；
经计算得到，内楞最大受弯应力计算值 σ = 1.65×105/2.40×104 = 6.863 N/mm2；
内楞抗弯强度设计值: [f] = 11.000N/mm2；
内楞最大受弯应力计算值 σ = 6.863 N/mm2 内楞抗弯强度设计值 小于 [f]=11.000N/mm2，满足要求！
（2）.内楞挠度验算

其中 E -- 面板材质弹性模量： 9000.00N/mm2；
q--作用在模板上侧压力线荷载标准值： q =18.00×0.30/1= 5.40 N/mm；
l--计算跨度(外楞间距)：l = 500.00mm；
I--面板截面惯性矩：E = 7.20×105N/mm2；
内楞最大挠度计算值: ω = 0.677×5.40×500.004/(100×9000.00×7.20×105) = 0.353 mm；
内楞最大许可挠度值: [ω] = 2.000mm；
内楞最大挠度计算值 ω=0.353mm 小于 内楞最大许可挠度值 [ω]=2.000mm，满足要求！
2.外楞计算
外楞(木或钢)承受内楞传输荷载，根据集中荷载作用下三跨连续梁计算。
本工程中，外龙骨采取木楞，截面宽度60mm，截面高度80mm，截面惯性矩I和截面抵御矩W分别为:
W = 60×80×80/6 = 64.00cm3；
I = 60×80×80×80/12 = 256.00cm4；

外楞计算简图
（1）.外楞抗弯强度验算

其中 σ -- 外楞受弯应力计算值(N/mm2)
M -- 外楞最大弯距(N.mm)；
W -- 外楞净截面抵御矩；
[f] --外楞强度设计值(N/mm2)。
最大弯矩M按下式计算：

其中，作用在外楞荷载: P = (1.2×18.00×0.90+1.4×2.00×0.90)×0.50×0.30/1=3.29kN；
外楞计算跨度(对拉螺栓竖向间距): l = 300mm；
外楞最大弯距：M = 0.175×3294.000×300.000 = 1.73×105N.mm
经计算得到，外楞受弯应力计算值: σ = 1.73×105/6.40×104 = 2.702 N/mm2；
外楞抗弯强度设计值: [f] = 11.000N/mm2；
外楞受弯应力计算值 σ =2.702N/mm2 小于 外楞抗弯强度设计值 [f]=11.000N/mm2，满足要求！
（2）.外楞挠度验算

其中 E -- 外楞弹性模量，其值为 9000.00N/mm2；
p--作用在模板上侧压力线荷载标准值： p =18.00×0.50×0.30/1= 2.70 KN；
l--计算跨度(拉螺栓间距)：l = 300.00mm；
I--面板截面惯性矩：I = 2.56×106mm4；
外楞最大挠度计算值: ω = 1.146×2.70×103×300.003/(100×9000.00×2.56×106) = 0.036mm；
外楞最大许可挠度值: [ω] = 1.200mm；
外楞最大挠度计算值 ω =0.036mm 小于 外楞最大许可挠度值 [ω]=1.200mm，满足要求！
五、穿梁螺栓计算
验算公式以下:

其中 N -- 穿梁螺栓所受拉力；
A -- 穿梁螺栓有效面积 (mm2)；
f -- 穿梁螺栓抗拉强度设计值，取170.000 N/mm2；
查表得：
穿梁螺栓直径: 12 mm；
穿梁螺栓有效直径: 9.85 mm；
穿梁螺栓有效面积: A= 76 mm2；
穿梁螺栓所受最大拉力: N =18.000×0.500×0.300×2 =5.400 kN。
穿梁螺栓最大许可拉力值: [N] = 170.000×76/1000 = 12.920 kN；
穿梁螺栓所受最大拉力 N=5.400kN 小于 穿梁螺栓最大许可拉力值 [N]=12.920kN，满足要求！
六、梁底模板计算

面板为受弯结构,需要验算其抗弯强度和挠度。计算标准是根据模板底支撑间距和模板面大小,按支撑在底撑上三跨连续梁计算。
强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。
本算例中，面板截面惯性矩I和截面抵御矩W分别为:
W = 200.00×18.00×18.00/6 = 1.08×104mm3；
I = 200.00×18.00×18.00×18.00/12 = 9.72×104mm4；

1.抗弯强度验算
按以下公式进行面板抗弯强度验算：

其中， σ -- 梁底模板弯曲应力计算值(N/mm2)；
M -- 计算最大弯矩 (kN.m)；
l--计算跨度(梁底支撑间距): l =216.67mm；
q -- 作用在梁底模板均布荷载设计值(kN/m)；
新浇混凝土及钢筋荷载设计值：
q1: 1.2×（24.00+1.50）×0.20×3.00×0.90=16.52kN/m；
模板结构自重荷载：
q2:1.2×0.35×0.20×0.90=0.08kN/m；
振捣混凝土时产生荷载设计值：
q3: 1.4×2.00×0.20×0.90=0.50kN/m；
q = q1 + q2 + q3=16.52+0.08+0.50=17.10kN/m；
跨中弯矩计算公式以下:

Mmax = 0.10×17.104×0.2172=0.080kN.m；
σ =0.080×106/1.08×104=7.434N/mm2；
梁底模面板计算应力 σ =7.434 N/mm2 小于 梁底模面板抗压强度设计值 [f]=13.000N/mm2，满足要求！
2.挠度验算
依据《建筑施工计算手册》刚度验算采取标准荷载，同时不考虑振动荷载作用。
最大挠度计算公式以下:

其中，q--作用在模板上压力线荷载:
q =（(24.0+1.50)×3.000+0.35）×0.20= 15.37N/mm；
l--计算跨度(梁底支撑间距): l =216.67mm；
E--面板弹性模量: E = 9500.0N/mm2；
面板最大许可挠度值:[ω] =216.67/250 = 0.867mm；
面板最大挠度计算值: ω = 0.677×15.370×216.74/(100×9500.0×9.72×104)=0.248mm；
面板最大挠度计算值: ω =0.248mm 小于 面板最大许可挠度值:[ω] = 216.7 / 250 = 0.867mm，满足要求！
七、梁底支撑计算
本工程梁底支撑采取方木。
强度及抗剪验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。
1.荷载计算：
(1)钢筋混凝土梁自重(kN/m)：
q1 = 25.000×3.000×0.250=18.750 kN/m；
(2)模板自重线荷载(kN/m)：
q2 = 0.350×0.250×(2×3.000+1.300)/ 1.300=0.491 kN/m；
(3)活荷载为施工荷载标准值和振倒混凝土时产生荷载(kN)：
经计算得到，活荷载标准值 P1= (2.000+2.000)×1.300×0.250=1.300 kN；
2.木方楞支撑力验算
均布荷载 q = 1.2×18.750+1.2×0.491=23.090 kN/m；
集中荷载 P = 1.4×1.300=1.820 kN；

木方计算简图
经过计算得到从左到右各木方传输集中力[即支座力]分别为：
N1=1.975 kN；
N2=5.692 kN；
N3=4.748 kN；
N4=6.911 kN；
N5=4.883 kN；
