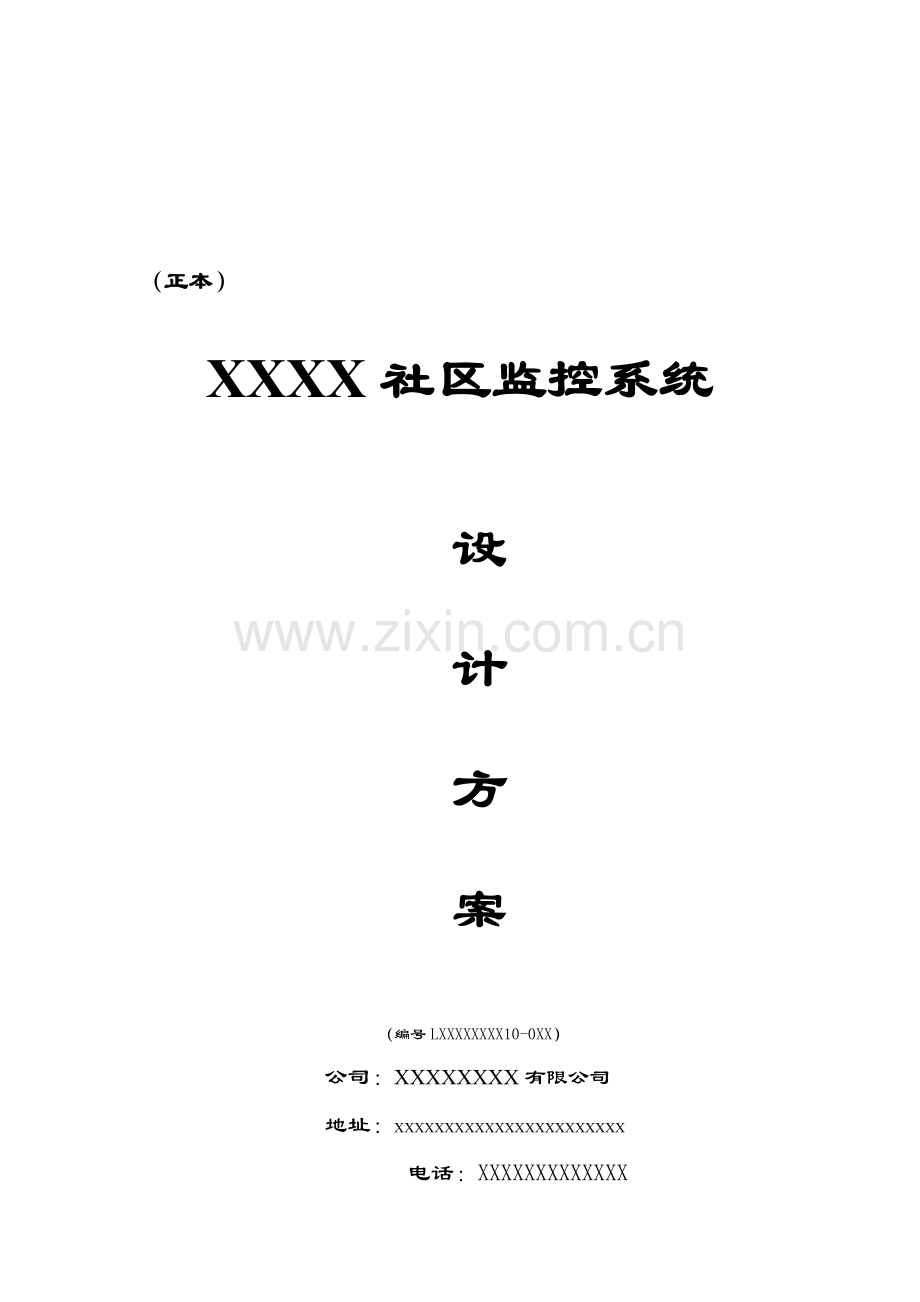

（正本）

XXXX社区监控系统

设

计

方

案

（编号LXXXXXXXX10-0XX）
公司：XXXXXXXX有限公司
地址：XXXXXXXXXXXXXXXXXXXXXXX
电话：XXXXXXXXXXXXX
二零一二年八月九日
目 录

第一部分：技术响应一览表 5
第二部分：技术建议书内容 6
1. 概述 6
2. 设计原则 8
3. 设计规范和依据 9
4. 系统功能和特点 9
5. 方案设计 13
5.1.系统构成及原理 13
5.2.用户需求分析及前端分布 14
5.3.实施方案设备选型及配置 15
5.3.1.前端系统 15
5.3.2.传输系统 18
5.3.3.控制系统 19
5.3.4显示系统 22
5.4.设备清单及报价 23
5.5.选型设备性能及参数 24
6. 工程实施方案 29
6.1.施工组织 29
6.1.1.施工组织架构图 29
6.1.2.人员调配及职责分工 20
6.2.施工前期实地勘测 21
6.3.系统图纸设计 21
6.4.系统设备订货计划 25
6.5.施工人员进场计划 26
6.6.线管、线槽、线缆施工 27
6.7.系统设备安装、调试计划 27
6.8.工程进度计划与控制 29
6.8.1.工程进度计划表 29
6.8.2.工程进度控制过程 29
6.9.工程质量控制 31
6.9.1质量程序文件 31
6.9.2质量体系 32
6.9.3质量体系文件 32
6.9.4质量保证文件 34
6.9.4 IS09000质量管理体系 35
6.10.工程系统调试 35
6.10.1 一般规定 35
6.10.2 调试 36
6.11.工程验收 37
6.11.1 一般规定 37
6.11.2 验收条件 37
6.11.3 验收资料 38
6.11.4验收判据 38
6.11.5 工程验收 39
7. 培训计划书 39
7.1现场培训 39
7.2培训计划 40
7.3提供质保服务的机构及人员 41
8.售后服务 42
8.1提供货物“三包” 42
8.2售后服务 44
8.2.1 “三包”期间保修承诺 45
8.2.2“三包”之后保修服务 50
9.技术差异表 51

第一部分：技术响应一览表
说明： 根据对应招标文件用户需求书逐条应答并按要求填写下表。
根据招标文件的要求逐条对应招标文件用户需求书的条目，对完全响应的条目在下表相应列中标注“○”。对有偏离的条目在下表相应列中标注“×”。
用户需求书
条款/内容
完全响应
有偏离
偏离简述

第二部分：技术建议书内容
概述
随着21世纪的到来，特别是近年来现代高科技和信息技术（IT）正在由智能大厦（IB）走向智能化住宅小区，进而走进家庭，国家也在《2000年小康型城乡住宅科技产业工程项目实施方案》中，将建设智能化小康示范小区列入国家重点的发展方向，因此也就必然促使智能化技术从智能大厦建设热中向智能小区乃至家庭智能化的方向发展。
小区闭路电视监控系统对小区周界、各主要出入口、停车场、广场、各主要路口等进行全方位的监控，系统具有图形自动切换功能、定点显示功能和多画面显示功能，系统可用长时间录相机录制所有图像以观看或备查。近年来，随着我国经济的迅速发展，城乡居民的生活水平有了显著的提高，尤其是城镇居民的居住条件不断改善，人们在解决了居住问题后，日益关心的是居住是否安全，人们在购房时，安全性是考察物业管理水平是否完善的一个重要条件。尤其是那些流窜作案的犯罪分子，往往选择居民小区作为攻击目标，入室盗窃、抢劫、杀人案件屡屡发生，以往靠小区保安以人防为主的防范措施已满足不了人们的要求。利用安全防范技术进行安全防范首先对犯罪分子有种威慑作用，使其不敢轻易作案。如小区的安防系统、门窗的开关报警器能及时发现犯罪分子的作案时间和地点，使其不敢轻易动手。
小区智能化集中监控管理系统综合采用先进的计算机实时检测与控制，计算机网络、计算机通讯、多媒体和数据库等多项先进技术，将分散的现场电脑与监控室主控电脑联系起来，形成一个计算机的集散监控系统，实现了住宅小区内设备的自动化集中的监测、控制、管理和安全防范的自动化报警等功能。在小区集中监控室内装设控主机一台，完成整个系统的统一调配、集中管理等；在设备相对集中的楼房装设现场监控电脑，完成对各设备的信号采集、故障判断、运行控制等；各监控电脑及主机通过网络模块和通讯电缆连成一个整体。
闭路电视监控系统可以即时地传送活动图像信息,值班人员通过遥控装置，还可控制前端摄像机，改变摄像角度、方位、镜头焦距等,从而实现对现场大范围的观察和近距离的特写，并可通过录像设备进行记录取证。
闭路电视监视系统在小区内重要的区域和场所安装摄像机，在小区主要路口、停车场出入口、停车场内以及小区内视角死区等地安置充足的高解像度数字摄像机，进行密集式24小时不间断监控它为保安人员提供了利用眼睛直接监视小区建筑物内外情况的手段，使保安人员在报警控制中心便可以监视整个小区范围内的情况，从而大大加强了保安的效果,闭路电视监视系统除起到正常的监视作用外，在接到报警系统和出入口控制系统的示警信号后，还可以进行实时录像，录下报警时的现场情况，以供事后重放分析,该系统还可与门禁系统、巡更系统、停车场管理系统等联动联防，以便更有效地进行管理。
整个系统重要图像和报警信息均可存于硬盘，并有界面汉化的软件供使用者查询和管理,监控系统的所有控制功能均可在微机上实现；报警时自动切换视频，报警信息建档、建库等,在控制室将图像连计算机网络，管理人员在办公室或家中配装专用软件即可方便查看受监视区域实时图像。
为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的办公与生活环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高，确保系统性能高质量，高可靠性。
本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。
1. 设计原则
本项目方案设计遵循技术先进、功能齐全、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：
1、先进性与适用性
系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。
2、经济性与实用性
充分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
3、可靠性与安全性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。
4、开放性
以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可以消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。
5、可扩充性
系统设计中考虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。
6、追求最优化的系统设备配置
在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。
7、保留足够的扩展容量
该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。
8、提高监管力度与综合管理水平
本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动态撑握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。
设计规范和依据
1、《智能建筑设计标准》(GB／T 50314—2000)
2、《建筑智能化系统工程设计标准》（DB32/191-1998）
3、《城市住宅建筑综合布线系统工程设计规范》（CECS/119-2000）
4、《建筑与建筑群综合面线系统工程设计规范》（GB/T50311-2000）
5、《民用建筑电气设计规范》（JGJ/T16-92）
6、《民用闭路监视电视系统工程技术规范》(GB/50198-94)
7、《系统接地的型式及安全技术要求》（GB14050-93）
8、《安全防范工程程序与要求》（GA/T75-94）
9、《安全防范工程验收规则》（GA/T308-2001）
10、《工业电视系统工程设计规范》(GBJ 115)
11、《安全检查防范系统通作图形符号》（GA/74-94）
12、《消防联动控制设备通用技术条件》（GB 16806—1997）
13、《火灾自动报警设计规范》（GB50116-98）
2. 系统功能和特点
本着系统既要先进、实用、成熟、可靠，又要做到系统开放性、可扩展性好，兼顾投资合理、效益最佳的目的。闭路电视监控对现场设备进行集中监视、控制和管理，使这些设备得以安全、可靠、高效地运行，最大限度地发挥智能管理的作用，创造安全、健康、舒适宜人和能提高工作效率的优良环境，节约能源，并减少维护人员。根据本项目的环境需要,并接合功能需求建立本项目闭路电视监控，
1、系统具有以下功能：
CCTV主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
1)实现各种遥控信号
² 云台控制：上、下、左、右
² 镜头控制：变焦、聚集、光圈
² 录像控制：定点录像、时序录像
² 防护罩控制：雨刷、除霜、风扇、加热
2)对视频信号进行时序、定点切换、编程。
3)察看和记录图像，应有字符区分并作时间(年、月、日)的显示。
4)接收电梯层楼叠加信号。
5)实现同步切换：电源同步或外同步。
6)接收安全防范系统中各子系统信号，根据需要实现控制联动或系统集成。
7)内外通信联系。
8)安保监视电视系统与安全报警系统联动时，应能自动切换、显示、记录报警部位的图像信号及报警时间。
9)电源控制
摄像机应由安保控制室引专线统一供电，并由安保控制室操作通、断。对离安保控制室较远的摄像机统一供电确有困难时也可就近解决，如果系统采用电源同步方式的，则必须与安保控制室为同相的可靠电源。
2、系统具有以下特点：
1)MJPEG算法压缩技术
MJPEG 是指 Motion JPEG，即动态JPEG，按照25帧/秒速度使用JPEG 算法压缩视频信号，完成动态视频的压缩。是由JPEG专家组制订的，其图像格式是对每一帧进行压缩，通常可达到6：1的压缩率，但这个比率相对来说仍然不足。就像每一帧都是独立的图像一样。MJPEG图像流的单元就是一帧一帧的JPEG画片。因为每帧都可任意存取，所以MJPEG常被用于视频编辑系统。动态JPEG能产生高质量、全屏、全运动的视频，但是，它需要依赖附加的硬件。而且，由于MJPEG不是一个标准化的格式，各厂家都有自己版本的MJPEG，双方的文件无法互相识别。
MJPEG的优点是画质还比较清晰，缺点是压缩率低，占用带宽很大。一般单路占用带宽2M左右。
2)H.264压缩技术
H.264视频编码标准是专为中高质量运动图像压缩所设计的低码率图像压缩标准。H.264 采用运动视频编码中常见的编码方法，将编码过程分为帧内编码和帧间编码两个部分。埃帧内用改进的DCT 变换并量化，在帧间采用1/2 象素运动矢量预测补偿技术，使运动补偿更加精确，量化后适用改进的变长编码表（VLC）地量化数据进行熵编码，得到最终的编码系数。
H.264标准压缩率较高，CIF格式全实时模式下单路占用带宽一般在几百左右，具体占用带宽视画面运动量多少而不同。缺点是画质相对差一些，占用带宽随画面运动的复杂度而大幅变化。
3)MPEG-1(VCD标准) 压缩技术
制定于1992年，为工业级标准而设计，可适用于不同带宽的设备，如CD-ROM,Video-CD、CD-i。它用于传输1.5Mbps数据传输率的数字存储媒体运动图像及其伴音的编码，经过MPEG-1标准压缩后，视频数据压缩率为1/100～1/200，影视图像的分辩率为360×240×30（NTSC制）或360×288×25（PAL制），它的质量要比家用录像系统（VHS-Video Home System）的质量略高。音频压缩率为1/6.5，声音接近于CD-DA的质量。MPEG-1允许超过70分钟的高质量的视频和音频存储在一张CD-ROM盘上。VCD采用的就是MPEG-1的标准，该标准是一个面向家庭电视质量级的视频、音频压缩标准。MPEG-1的编码速率最高可达4-5Mbits/sec，但随着速率的提高，其解码后的图象质量有所降低。MPEG-1也被用于数字电话网络上的视频传输，如非对称数字用户线路(ADSL)，视频点播(VOD)，以及教育网络等。同时，MPEG-1也可被用做记录媒体或是在INTERNET上传输音频。MPEG1标准占用的网络带宽在1.5M左右。
4)MPEG-2 (DVD标准)压缩技术
制定于1994年，设计目标是高级工业标准的图象质量以及更高的传输率，主要针对高清晰度电视（HDTV）的需要，传输速率在3-10Mbits/sec间，与MPEG-1兼容，适用于1.5～60Mbps甚至更高的编码范围。分辩率为720×480×30（NTSC制）或720×576×25（PAL制）。影视图像的质量是广播级的质量,声音也是接近于CD-DA的质量。MPEG-2是家用视频制式（VHS）录像带分辩率的两倍。MPEG-2的音频编码可提供左右中及两个环绕声道,以及一个加重低音声道，和多达7个伴音声道(DVD可有8种语言配音的原因)。由于MPEG-2在设计时的巧妙处理，使得大多数MPEG-2解码器也可播放MPEG-1格式的数据，如VCD。除了做为DVD的指定标准外，MPEG-2还可用于为广播，有线电视网，电缆网络以及多级多点的直播 (Direct Broadcast Satellite) 提供广播级的数字视频。MPEG-2的另一特点是，其可提供一个较广的范围改变压缩比，以适应不同画面质量，存储容量，以及带宽的要求。对于最终用户来说，由于现存电视机分辨率限制，MPEG-2所带来的高清晰度画面质量(如DVD画面)在电视上效果并不明显，到是其音频特性(如加重低音，多伴音声道等)更引人注目。
MPEG-2的画质质量最好，但同时占用带宽也非常大，在4M~15M之间，不太适于远程传输。
5)MPEG-4压缩技术
如果说，MPEG-1“文件小，但质量差”；而MPEG-2则“质量好，但更占空间”的话，那么MPEG－4则很好的结合了前两者的优点。它于1998年10月定案，在1999年1月成为一个国际性标准，随后为扩展用途又进行了第二版的开发，于1999年底结束。MPEG－4是超低码率运动图像和语言的压缩标准，它不仅是针对一定比特率下的视频、音频编码，更加注重多媒体系统的交互性和灵活性。MPEG-4标准主要应用于视像电话(Video Phone)，视像电子邮件(Video Email)和电子新闻(Electronic News)等，其传输速率要求较低，在4800-64Kbits/sec之间，分辨率为176X144。MPEG-4利用很窄的带宽，通过帧重建技术，压缩和传输数据，以求以最少的数据获得最佳的图象质量。与MPEG-1和MPEG-2相比，MPEG-4为多媒体数据压缩提供了一个更为广阔的平台。它更多定义的是一种格式、一种架构，而不是具体的算法。它可以将各种各样的多媒体技术充分用进来，包括压缩本身的一些工具、算法，也包括图像合成、语音合成等技术。 MPEG-4的特点是其更适于交互AV服务以及远程监控。MPEG-4是第一个使你由被动变为主动(不再只是观看，允许你加入其中，即有交互性)的动态图象标准；它的另一个特点是其综合性；从根源上说，MPEG-4试图将自然物体与人造物体相溶合(视觉效果意义上的)。MPEG-4的设计目标还有更广的适应性和可扩展性。
MPEG4标准的占用带宽可调，占用带宽与图像的清晰度成正比。以目前的技术，一般占用带宽大致在几百K左右。
总之，本闭路电视监控是一个使本项目高度自动化、高效率的幽雅舒适、便利快捷、高度安全的环境空间。
3. 方案设计
根据设计原则、设计规范和依据及国际国内标准，并根据用户的需求，以及所提供的图纸及相关资料，并接合项目的实际情况及未来的发展趋势，对该项目的闭路电视监控进行方案设计。
5.1.系统构成及原理
闭路电视监控系统分别由前端系统、传输系统、控制系统、显示系统四个部分构成,还具有对图像信号的分配切换、存储、处理、还原等功能。其原理如以下系统图：
（1） 模拟闭路电视监控系统原理图

（2） 数字闭路电视监控系统原理图

5.2.用户需求分析及前端分布
根据用户需求，充分考虑了本系统高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点，并根据所提供的图纸及相关料资，并根据项目实际情况及未来的发展趋势，结合我公司从事过的多个项目所积累的经验，以及相关产品的性能等因素，对本项目方案实施。
◇ 在社区主、次出入口设置彩色高解析摄像机2台，用于监视人员及车辆的进出情况；
◇ 在社区地下停车场出入口设置彩色高解析摄像机16台，用于监控车辆的出入情况；地上停车场内部设计低照度彩色摄像机3台，用于监视地下停车场内的停车状况。
◇ 在社区首层大厅安装彩色半球摄像机共10个，因为这个地区是大楼内人群必经通路，进行监视和合理的干预对保证社区秩序和人群流动安全有积极的作用。
◇ 在每部电梯轿厢内安装吸顶式电梯专用彩色半球摄像机0台，用于监视和记录电梯内的实时情况，以备发生突发事件能及时得到警力处理。
◇ 在社区划价收费处及某些要求监视录像的窗口设计彩色摄像机共0台，用于监视划价收费等情况，如有意外可及时解决。
系统共设计有32台摄像机，分别设计在社区的各类主要进出口（如入门大厅和停车场出入口等）、社区内部的主要走廊和公用设施（如电梯轿箱、停车场内等）、社区内人群密度较大的流动区域和集散地（如首层大堂、电梯前室、接待台、划价收费处等）、社区病房内等安装监控探头进行现场实时监视录像，以保证社区警力可以有效地杜绝隐患发生或突发事件时可以及时处理，并可以在允许对手术进行监控录像时作教学录像题材用。本项目前端分布情况，具体参见如下信息点统计表。
闭路电视监控系统信息点统计表
编号
位置分布
需求分类
单位
数量
备注
1
进出口
高解析宽动态摄像机
台
2
合共32台
2
地上社区
彩色高解析半球摄像机
台
14

3
地下停车场
彩色高解析半球摄像机
台
16

5.3.实施方案设备选型及配置
5.3.1.前端系统
1、摄像机的选择
摄像部分的主体是摄像机，其功能为观察、收集信息。摄像机的性能及其安装方式是决定系统质量的重要因素。光导管摄像机目前已被淘汰，由电荷耦合器件简称CCD摄像机所取代。其主要性能及技术参数要求如下：
1)色彩：摄像机有黑白和彩色两种，通常黑白摄像机的水平清晰度比彩色摄像机高，且黑白摄像机比彩色摄像机灵敏，更适用于光线不足的地方和夜间灯光较暗的场所。黑白摄像机的价格比彩色便宜。但彩色的图像容易分辨衣物与场景的颜色，便于及时获取、区分现场的实时信息。
2)清晰度：有水平清晰度和垂直清晰度两种。垂直方向的清晰度受到电视制式的限制，有一个最高的限度，由于我国电视信号均为PAL制式，PAL制垂直清晰度为400行。所以摄像机的清晰度一般是用水平清晰度表示。水平清晰度表示人眼对电视图像水平细节清晰度的量度，用电视线TVL表示。
目前选用黑白摄像机的水平清晰度一般应要求大于500线，彩色摄像机的水平清晰度一般应要求大于400线。
3)照度：单位被照面积上接受到的光通量称为照度。Lux(勒克斯)是标称光亮度(流明)的光束均匀射在lm2面积上时的照度。摄像机的灵敏度以最低照度来表示，这是摄像机以特定的测试卡为摄取标，在镜头光圈为0.4时，调节光源照度，用示波器测其输出端的视频信号幅度为额定值的10%，此时测得的测试卡照度为该摄像机的最低照度。所以实际上被摄体的照度应该大约是最低照度的10倍以上才能获得较清晰的图像。
目前一般选用黑白摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.1Lux;选用彩色摄像机的最低照度，当相对孔径为F／1.4时，最低照度要求选用小于0.2Lux。
3)同步：要求摄像机具有电源同步、外同步信号接口。对电源同步而言，使所有的摄像机由监控中心的交流同相电源供电，使摄像机场同步信号与市电的相位锁定，以达到摄像机同步信号相位一致的同步方式。
对外同步而言，要求配置一台同步信号发生器来实现强迫同步，电视系统扫描用的行频、场频、帧频信号，复合消隐信号与外设信号发生器提供的同步信号同步的工作方式。
系统只有在同步的情况下，图像进行时序切换时就不会出现滚动现象，录、放像质量才能提高。
4)电源：摄像机电源一般有交流220V，交流24V，直流12V，可根据现场情况选择摄像机电源但推荐采用安全低电压。选用12V直流电压供电时，往往达不到摄像机电源同步的要求，必须采用外同步方式，才能达到系统同步切换的目的。
5)自动增益控制(AGC)：在低亮度的情况下，自动增益功能可以提高图像信号的强度以获得清晰的图像。目前市场上CCD摄像机的最低照度都是在这种条件下的参数。
6)自动白平衡：当彩色摄像机的白平衡正常时，才能真实地还原被摄物体的色彩。彩色摄像机的自动白平衡就是实现其自动调整。
7)电子亮度控制：有些CCD摄像机可以根据射入光线的亮度，利用电子快门来调节CCD图像传感器的曝光时间，从而在光线变化较大时可以不用自动光圈镜头。使用电子亮度控制时，被摄景物的景深要比使用自动光圈镜头时要小。
8)逆光补偿：在只能逆光安装的情况下，采用普通摄像机时，被摄物体的图像会发黑，应选用具有逆光补偿的摄像机才能获得较为清晰的图像。
2、镜头选择
镜头按功能和操作分类：
1)摄取静态目标的摄像机，可选用固定焦距镜头，当有视角变化要求的动态目标摄像场合，可选用变焦距镜头。镜头焦距的选择要根据视场大小和镜头到监视目标的距离而定。
F=A × L/B
式中 F——焦距(mm)；
A——像场、宽(mm)；
L——镜头到监视目标的距离；
B——视场高(L、B采用相同的度量单位)。
2)选择镜头焦距时，必须考虑摄像机图像敏感器画面的尺寸，有2/3”、1/2”、1/3”、1/4”四种型式，这四种模式都具有垂直X水平尺寸为3X4的方位比，而四种模式摄像机对应于某一个镜头，则下一个模式正好与它上一个模式摄像机相差一个镜头焦距的档次。如专1/2”摄像机使用16mm镜头的视角范围正好与1/3"摄像机使用12mm焦距的镜头相同。以此类推。
3)对景深大、视场范围广的监视区域及需要监视变化的动态场景，一般对应采用带全景云台的摄像机，并配置6倍以上的电动变焦距带自动光圈镜头。
4)使用电荷耦合器件(CCD)时，一般均应选择自动光圈镜头，对于室内照度恒定或变化很小的时可选择手动可变光圈镜头，电梯轿箱内的摄像机镜头应根据轿箱体积的大小选用水平视场角大于70°的广角镜头。
5)随着小型化需要，镜头尺寸需缩小，除通常摄像机镜头的标准C接口外，引入了Cs接口。由于Cs接口比C接口短5mm，减小了镜头与敏感件的间距，故Cs接口系统体积小、轻，且Cs接口镜头价格较便宜。Cs接口摄像机可配用Cs接口镜头，也可使用C接口镜头再加上引入5mm隔条环。而C接口摄像机只能配用C接口镜头，不能使用Cs接口的镜头。
6)摄像机镜头应从光源方向对准监视目标，避免逆光。镜头的焦距和摄像机靶面的大小决定了视角，焦距越小，视野越大，焦距越大，视野越小。若要考虑清晰度，可采用电动变焦距镜头，根据需要随时调整。
7)通光量：镜头的通光量是用镜头的焦距和通光孔径的比值(光圈)来衡量的，一般用F表示。在光线变化不大的场合，光圈调到合适的大小后不必改动，用手动光圈镜头即可。在光圈线变化大的场合，如在室外，一般均需要自动光圈镜头。

3、前端系统配置表（本方案不涉及）
5.3.2.传输系统
监视现场和控制中心总有一定距离，从监视现场到控制中心需要图像信号传输图像信号，同时从控制中心的控制信号要传送到现场，所以传输系统包括视频信号和控制信号传输两部分。
1、视频信号传输
一般采用同轴电缆传输视频基带信号，也可采用光缆传送电视信号以及用平衡电缆对也就是利用电话电缆传送。由于电缆对外界的静电场和电磁波有屏蔽作用，可减少串扰，传输损失也较小。但当电缆作为长距离传送媒体时，会发生对地不平衡低频地电流的影响，有时也会有高频干扰。信号传输带宽为50Hz～4MHz，当传输距离在200m以内时，用同轴电缆传送，其衰减的影响一般可不予考虑；当传输距离大于200m时，电缆衰减量较大，为了能把整个带宽内不同频率的信号进行传输，必须使用电缆补偿放大器。某些场合，布线非常困难时，可以采用无线传输如微波定向传输，但它要占用频率资源，需经无线电管理委员会核准。
2、控制信号传输
对于CCTV，常用的控制方式有直接控制、编码控制、同轴视控。目前直接控制由于线缆过多，很少采用。编码控制是将全部控制命令数字化(调制)后再传输，到控制设备后再解调，还原成直接控制量，可节约线缆。这种方式传输距离长，目前工程中采用较多。同轴视控就是控制信号与视频信号共用一条同轴电缆，利用频率分割或视频信号消隐期传输控制信号的方式传输，但价格较贵。
3、管槽敷设（本方案不涉及）
为防止电磁干扰和外电源及变频电梯等干扰，电缆应敷设在接地良好的金属管或金属桥架，同时保护线缆。

4、传输系统配置表
5.3.3.控制系统
5.3.3.1模拟控制系统
1、视频矩阵切换器
对多路视频输入信号和多路视频输出信号进行切换和控制，可以通过电子开关，组成切换矩阵，使任一路输入可切换至任一路输出。设计时应满足必要的视频输入／输出容量，并易扩展。一个CCTV系统除主控键盘外，还可根据需要设置分控键盘。
2、双工多画面视频处理器
能把多路视频信号合成一幅图像，达到在一台监视器上同时观看多路摄像机信号。常用的16画面分割器，又称为多画面视频处理器，双工的另一个用途是用一台录像机同时录制多路视频信号，并具有单路回放的功能，即能选择同时录下的多路视频信号的任意一路在监视器上回放。
3、多画面分割器
将多个画面通过视频数字处理合并成分割状的一个画面，就出现了多画面分割器。现有4画面分割器，9画面分割器，16画面分割器。这样用一台监视器，一台录像机上能同时监看、记录4、9、16个画面，多画面分割器通常分为三类：
² 单工画面处理器：单纯监看一个画面，记录分割画面。
² 双工画面处理器：在监视单画面、分割画面同时，可以进行记录。
² 全双工画面处理器：在监视、记录的同时，可以进行记录信号回放。
4、视频分配器
一路视频信号可同时分配成多路视频输出。
5.3.3.2 数字化图像监控系统
以同轴电缆传输视频信号，称之为传统的模拟信号传输方式，这种方式传输，在较短距离内(如200m左右)视频信号的衰减不大，如果超过200m，则必须对视频信号进行补偿放大。常规的闭路电视监控系统较适合在一座建筑物或较小的地域范围内使用。
数字化监控系统是将计算机网络技术、多媒体技术与闭路电视技术相结合，适用于远距离传输多路视、音频信号。实际上就是将模拟信号进行数字化，并对其压缩编码，通过计算机网络及数字多媒体技术来传输视频图像。
数字化监控系统将计算机网络技术、多媒体技术与图像监控技术有机结合在一起，能高清晰、同步地传输图像信号，是一项全新的安保电视系统，它已成为现代化楼宇管理的有力工具。
数字化图像监控系统可实现远程图像监控，把分散在各地的监控点通过计算机网络有机联系在一起并利用了多媒体技术，增强了整体安全和图像监控的自动化管理能力。
目前不少公司的产品均使用了特殊的压缩方法，采用了动态存储技术，从而保证了图像的质量。数据压缩和图像、声音的复合全部由硬件完成，在一个系统上可实现16路的实时监控。16路信号可同时存储，而且视频图像的不丢帧，动态存储技术保证了监控端图像的连续性和高清晰度。
5.3.3.3数字硬盘录像系统（本方案不涉及）
1、数字监控硬盘录像系统的功能
数字硬盘录像是当今安保电视系统领域最新型的、性能最卓越的数字化图像记录设备，它将监控系统中所有的摄像机摄取的画面进行实时数字压缩并录制存档，可以根据任意检索要求对所记录的图像进行随机检索。由于采用了数字记录技术，能大大增强录制图像的抗衰减、抗干扰能力，因此无论经过多少次的检索或录像回放都不会影响播放图像的清晰度，而传统的模拟方式记录的录像带在经过若干次检索及回放后，图像质量将会有一定的衰减并引起信号信噪比的下降。当需要对已存储的图像进行复制时，数字记录的图像不存在复制劣化的问题，而模拟方式记录的图像每经过一次复制就要劣化一次。
数字硬盘录像系统是集计算机网络化、多媒体智能化与监控电视为一体，以数字化的方式和全新的理念构造出的新一代监控图像硬盘录像系统。系统在实现本地数字图像监控管理的同时，又能实现监控图像画面的远程传送，加强了整体安全管理。在系统中，所有图像数据均以数字形式保存
