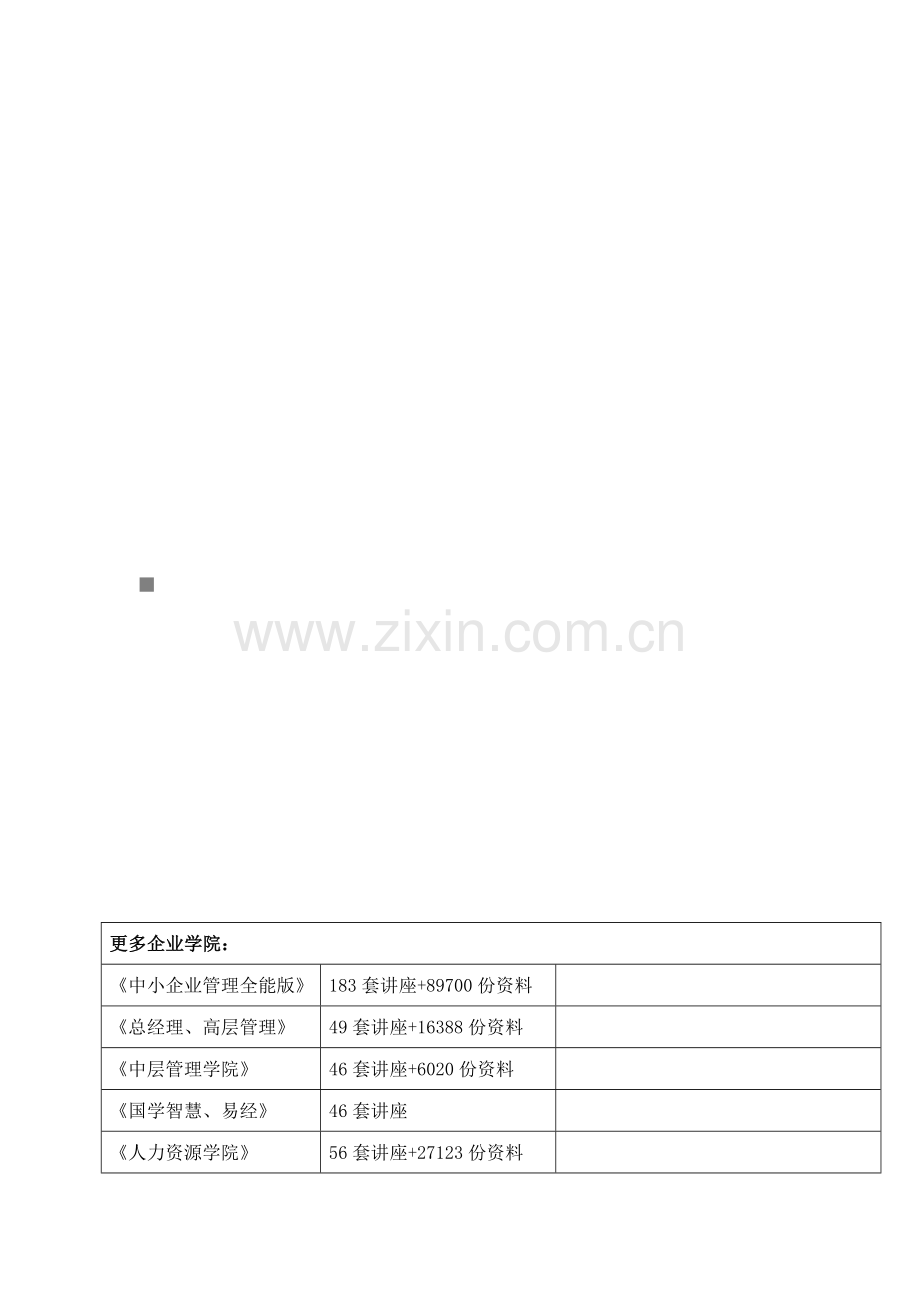

更多企业学院：
《中小企业管理全能版》
183套讲座+89700份资料

《总经理、高层管理》
49套讲座+16388份资料

《中层管理学院》
46套讲座+6020份资料

《国学智慧、易经》
46套讲座

《人力资源学院》
56套讲座+27123份资料

《各阶段职员培训学院》
77套讲座+ 324份资料

《职员管理企业学院》
67套讲座+ 8720份资料

《工厂生产管理学院》
52套讲座+ 13920份资料

《财务管理学院》
53套讲座+ 17945份资料

《销售经理学院》
56套讲座+ 14350份资料

《销售人员培训学院》
72套讲座+ 4879份资料

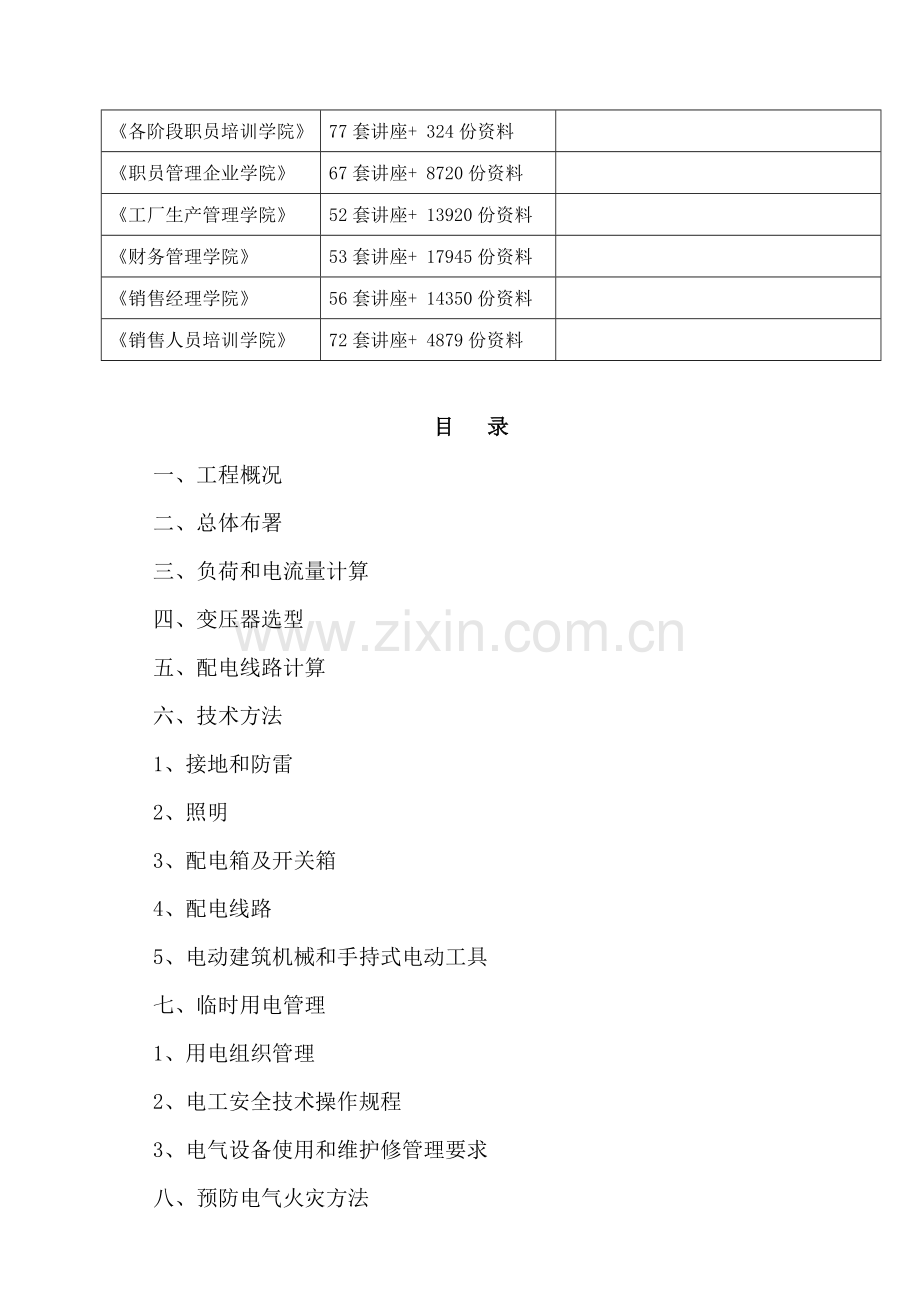

目 录
一、工程概况
二、总体布署
三、负荷和电流量计算
四、变压器选型
五、配电线路计算
六、技术方法
1、接地和防雷
2、照明
3、配电箱及开关箱
4、配电线路
5、电动建筑机械和手持式电动工具
七、临时用电管理
1、用电组织管理
2、电工安全技术操作规程
3、电气设备使用和维护修管理要求
八、预防电气火灾方法
九、抢救方法

黄陵矿业集团有限责任企业一号煤矿
临时用电施工组织设计
一、 工程概况
本工程为黄陵矿业集团有限责任企业一号井煤矿原煤储煤场技术改造工程，此次施工为新增三个原煤仓。每个仓内直径为30m，仓下6.5m，仓高60m，为钢筋混凝土筒体结构；仓上11m，为钢筋混凝土框架结构。
二、 总体布署
1、本设计关键是三个仓基础、主体、装修施工用电（不负责设备调试用电）电气开关选择、部署、使用、维修和管理。
2、本供电系统采取TN-S接零保护系统（专用变压器），以下图所表示。三级配电，两级保护，工作零线、保护零线分开设置。其中保护要求为首端漏电动作电流150mA，关键保护总配电箱至分配电箱电缆漏电，漏电动作时间0.2s。开关箱漏电动作电流30mA，漏电动作时间0.1s。

3、供电系统部署：从总包方配电室引线，在总配电箱处做一组反复接地，施工现场采取TN-S三相五线制接零保护系统供电方法供电。
4、电缆分布：总配电箱引至分配电箱和开关箱线路采取埋地敷设。地沟开挖深度大于70cm、30cm宽，在电缆四面铺5cm细砂，上方盖砖。电缆分布详见《施工现场临电部署图》。
5、依据工程进度及施工需要使用机械用电量统计以下：
施工机械用电量统计表
序号
名称
功率
数量
1
JS750搅拌机
37.5KW
2台
2
配料机PL1200
3 KW
1台
3
塔吊QTZ80/5015
55.5 KW
2台
4
钢筋调直机
5.5KW
1台
5
钢筋弯曲机
5.5KW
2台
6
钢筋切断机
4KW
2台
9
交流电焊机BX1—630
38.6KVA
6台
10
无齿锯
3 KW
2台
11
电锯
5.5KW
2台
12
振捣器
2.2KW
8台
13
液压控制台YHT-80
15KW
2台
14
蛙式打夯机
3 KW
2台
15
潜水泵QY-50
2.2KW
3台
16
高压泵
2.2 KW
1台
17
闪光对焊机
150 KW
1台
18
生活用电
15KW

19
场地照明
16KW

三、负荷和电流量计算
1、总配电1各设备负荷计算：
JS750搅拌机 37.5KW×2=75 KW
配料机PL1200 3 KW×1=3 KW
钢筋调直机 5.5KW×1=5.5KW
钢筋弯曲机 5.5KW×2=11 KW
钢筋切断机 4KW×2=8 KW
交流电焊机BX1—630 38.6 KVA×2 =77.2KW
无齿锯 3 KW×2=6 KW
电锯 5.5 KW×2=11 KW
潜水泵QY-50 2.2KW×3=6.6 KW
闪光对焊机 150 KVA
生活用电 15KW
场地照明 10KW
电动机额定功率：126.1KW 设备11-30台 取K1=0.6
电焊机额定功率：227.2KVA 设备3～10台 取K2=0.6
照明：共23KW 其中室内： 15KW K3=0.8
室外： 8KW K4=1.0
总用电量：∑P
依据公式：P=1.05～1.1(K1 P1/ cosФ+ K2∑P2+K3∑P3)
式中 : P---供电设备总需要容量(KW)
P1---电动机额定功率(KW)
P2---电焊机额定容量(KVA)
P3---室内外照明量(KW)
cosф---电动机平均功率因数,按0.75～0.78计取，本工程取0.78。
P=1.05×（0.55×126.1/0.78＋0.6×227.7＋0.8×15＋1.0×8） =266.3KW
2、总配电2各设备负荷计算：
塔吊QTZ80/5010 55.5 KW×2=110 KW
交流电焊机BX1—630 38.6 KVA×4 =154.4KW
振捣器 2.2 KW×8=17.6 KW
液压控制台YHT-80 15KW×2=30 KW
蛙式打夯机 3KW×2=6 KW
潜水泵QY-50 2.2KW×2=4.4 KW
高压泵 2.2KW
场地照明 10KW
电动机额定功率：170.2KW 设备11-30台以上 取K1=0.6
电焊机额定功率：154.4KVA 设备3～10台 取K2=0.6
照明：共8KW 室外： 8KW K4=1.0
总用电量：∑P
依据公式：P=1.05～1.1(K1 P1/ cosФ+ K2∑P2+K3∑P3)
式中 : P---供电设备总需要容量(KW)
P1---电动机额定功率(KW)
P2---电焊机额定容量(KVA)
P3---室内外照明量(KW)
cosф---电动机平均功率因数,按0.75～0.78计取，本工程取0.78。
P=1.05×（0.6×170.2/0.78＋0.6×154.4＋1.0×8）=243.2KW
四、进行变压器选型
因为业主已将配电室已前工作完成，故本方案不做配电室设计和变压器选型等工作。
五、配电线路计算
（一）总配电导线截面选择
1、总配电1导线截面选择
按许可电流选择
K×ΣP（1） 0.5×266.3×1000
I线= ——————=—————————— =259.4（A）
30.5×U（线）×cosθ 30.5×380×0.78
依据电流强度查手册选择1根BX3×70mm2+2×35mm2电力电缆线，其许可电流285A，大于259.4A，满足要求；
2、总配电2导线截面选择
按许可电流选择
K×ΣP（1） 0.6×243.2×1000
I线= ——————=—————————— =284.3（A）
30.5×U（线）×cosθ 30.5×380×0.78
依据电流强度查手册选择1根BX3×70mm2+2×35mm2电力电缆线，其许可电流285A，大于284.3A，满足要求；
（二）分配电导线截面选择
1、去往搅拌站分配电1导线截面
按许可电流选择
K×ΣP（1） 0.7×84.1×1000
I线= ——————=————————=119.3（A）
30.5×U（线）×cosθ 30.5×380×0.75
依据电流强度查手册选择BX3×35mm2+2×16mm2电力电缆线，其许可电流180A，大于119.3A，满足要求；
2、去往钢筋加工区分配电2导线截面
按许可电流选择
K×ΣP（1） 0.6×175.5×1000
I线= ——————=————————=213.3（A）
30.5×U（线）×cosθ 30.5×380×0.75
依据电流强度查手册选择BX3×50mm2+2×25mm2电力电缆线，其许可电流230A，大于213.3A，满足要求；
3去电焊棚分配电3导线截面
按许可电流选择

K×ΣP（1） 0.6×113.2×1000
I线= ——————=————————=160.5（A）
30.5×U（线）×cosθ 30.5×380×0.75
依据电流强度查手册选择BX3×50mm2+2×25mm2电力电缆线，其许可电流180A，大于160.5A，满足要求；
4、区办公区、生活区分配电4导线截面
按许可电流选择
K×ΣP（1） 1×35×1000
I线= ——————=————————=70.9（A）
30.5×U（线）×cosθ 30.5×380×0.75
依据电流强度查手册选择BX3×16mm2+2×10 mm2电力电缆线，其许可电流110A，大于70.9A，满足要求；
5、去往塔吊分配电5、6导线截面
按许可电流选择
K×ΣP（1） 0.7×110×1000
I线= ——————=————————=155.9（A）
30.5×U（线）×cosθ 30.5×380×0.75
依据电流强度查手册选择BX3×50mm2+2×25mm2电力电缆线，其许可电流180A，大于155.9A，满足要求；
6、去往滑模分配电7、8导线截面
按许可电流选择

K×ΣP（1） 0.7×113×1000
I线= ——————=————————=160.3（A）
30.5×U（线）×cosθ 30.5×380×0.75
依据电流强度查手册选择BX3×50mm2+2×25mm2电力电缆线，其许可电流180A，大于160.3A，满足要求；
（三）各机械设备电线截面选择
1）电焊机 36.8kvA 4×16mm²
2)电锯 5.5kw ４×4mm²
3）振动器 2.2kw ４×4mm²
4) 钢筋调直机 5.5kw ４×4mm²
5) 钢筋弯曲机 5.5kw ４×4mm²
6）钢筋切断机 4kw ４×4mm²
7）对焊机 150 kvA 4×50mm²
８）潜水泵　　　　２.２kw　 4×4mm²
９）搅拌机 55.5kw 3×35mm²+2×16 mm²
10）配料机 3kw 3×10 mm²+2×6 mm²
11）液压控制台YHT-80 15 kw 3×10 mm²+2×6mm²
12）打夯机 ２.２kw　 4×4mm²
13）高压泵（扬程120） 4×10 mm²
14）无齿锯 3kw 4×4mm²
15）电锤 2×2.5mm²
16）镝灯 3.5kw 4×4mm²
17）照明灯 0.5kw 2×2.5mm²
六、技术方法
1、接地和防雷
1）施工现场采取专用变压器供电TN-S接零保护系统，电气设备金属外壳必需和保护零线连接。保护零线应由工作接地线、总配电箱电源侧零线或总漏电保护器电源侧零线处引出，施工现场全部电气设备在正常情况下不带电外露导电部分，应做保护接零，关键包含以下五个部分：a、电机、电器、照明器具、手持电动工具金属外壳；b、电气设备传动装置金属部件；c、配电屏和控制屏金属框架；d、室内、外配电装置金属框架及靠近带电部分金属围栏和金属门。e、起重机底座和轨道、钢管外架等。
2）保护零线上严禁装设开关或熔断器，严禁经过工作电流，且严禁断线。
3）保护零线必需采取绝缘导线，所用材质和相线、工作零线相同时，其最小截面应符合下表要求：
相线芯线截面S（mm2）
PE线最小截面（mm2）
s≤16
5
16<s≤35
16
s>35
s/2
配电装置和电动机械相连接PE线采取截面2.5mm2绝缘多股铜线。手持电动工具PE线采取截面1.5 mm2绝缘多股铜线。
4）除在总配电箱处做反复接地外，还必需在配电系统中间处和末端处做反复接地。每处反复接地装置接地电阻值不应大于10Ω。
5）相线、N线、PE线颜色标识必需符合以下要求：相线L1（A）、L2（B）、L3（C）相序绝缘颜色依次为黄绿红色；N线绝缘颜色为淡蓝色；PE线绝缘颜色为绿/黄双色。任何情况下上述颜色标识严禁混用和相互代用。
6）作防雷接地电气设备，必需同时作反复接地。外架接地体制作独立接地装置，用角钢、钢管、圆钢制作，接地电阻值小于10Ω。每一接地装置接地线应采取2根及以上导体，不得采取铝导体做接地体或地下接地线。垂直接地体采取角钢、钢管或光面圆钢、不得采取螺纹钢。
7）严禁工作零线再做反复接地。
8）做防雷接地机械上电气设备，所连接PE线必需同时做反复接地，同一台机械电气设备反复接地和机械防雷接地可共用同一接地体，但接地电阻应符合反复接地电阻值要求。
2、照明
1）通常场所宜选择额定电压为220V照明器。
2）煤仓滑模吊架下用行灯照明采取36V安全电压。
4）照明灯具金属外壳必需和PE线相连接，照明开关箱内必需装设隔离开关、短路和过载保护电器和漏电保护器。
5）室外220V灯具距地面不得低于3m，室内220V灯具距地面不得低于2.5m。一般灯具和易燃物距离不宜小于300mm；镝灯等高热灯具和易燃物距离不宜小于500mm，且不得直接照射易燃物。大临工程照明灯具宜采取拉线开关（办公室开关可采取搬把开关），拉线开关距地面高度２-３m，和门口水平距离为１５-２０cm，拉线出口向下。严禁将插座和搬把开关靠近装设，严禁在床头上装设开关。
6）灯具相线必需经开关控制，不得将相线直接引入灯具。
3、配电箱及开关箱
1）开关箱和分配电箱距离不超出30m，开关箱和其控制固定式用电设备水平距离不超出3m。
2）每台用电设备全部有各自专用开关箱，严禁用同一个开关箱直接控制2台及2台以上电气设备（含插座）。
3）配电箱、开关箱周围有足够2人同时工作空间和通道，不得堆放任何妨碍操作、维修物品，不得有杂草。
4）配电箱、开关箱应装设端正、牢靠。固定式配电箱、开关箱中心点和地面垂直距离为1.4m，移动式箱体应装设在坚固支架上，其中心点和地面垂直距离为0.8m。
5）配电箱电器安装板上分设N线端子板和PE线端子板。N线端子板必需和金属电器安装板绝缘；PE线端子板必需和金属电器安装板做电气连接。进出线中N线经过N线端子板连接；PE线经过PE线端子板连接。
6）配电箱、开关箱金属箱体、金属电器安装板和电器正常不带电金属底座、外壳等经过PE线端子板和PE线做电气连接，金属箱门和金属箱体经过编织软铜线做电气连接。
7）配电箱、开关箱进出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得和箱体直接接触。移动式配电箱、开关箱进出线应采取橡皮护套绝缘电缆，不得有接头。
8）配电箱、开关箱电源进线端严禁采取插头和插座做活动连接。
4、配电线路
1）总配电箱至分配电箱电缆线路采取埋地敷设，严禁沿地面明敷设，并应避免机械损伤和介质腐蚀，并设置方位标志。
2）在建工程内电缆线路必需采取电缆埋地引入，严禁穿越脚手架引入。
5、电动建筑机械和手持式电动工具
1）焊接机械
（1）焊接机械应放置在防雨、通风良好地方，严禁在有易燃易爆物品周围施焊。手柄和电缆线应绝缘良好。
（2）电焊机一次线长度不应大于5m，一二次线进出线处防护罩齐全。
（3）焊机机械二次线应选择防水橡皮护套铜芯多股软电缆，采取接线鼻子螺栓压接。电缆长度不应大于30m，不得采取金属构件或结构钢筋替换二次线地线。
（4）电焊机械开关箱中漏电保护器额定漏电动作电流30mA，额定漏电动作时间0.1s。
（5）操作人员必需持证上岗，必需穿戴绝缘鞋和手套，使用护目镜。
（7）严禁露天冒雨从事电焊作业。
2）手持电动工具
（1）塑料外壳手持电动工具和通常场所手持式电动工具中 Ⅲ类工具可不连接PE线。
（2）金属外壳手持式电动工具金属外壳和PE线连接，开关箱中漏电保护器额定漏电动作电流15mA，额定漏电动作时间0.1s。
（3）手持电动工具负荷线，选择无接头耐气候型橡皮护套铜芯软电缆。
（6）手持式电动工具外壳、手柄、负荷线、插头，开关等必需完好无损，使用前要做空载检验，运转正常方可使用。
（7）使用手持电动工具时，必需按要求穿带绝缘防护用具。
4）其它机械
（1）混凝土搅拌机、插入式振动器、平板振动器、钢筋加工机械、木工机械负荷线必需采取耐气候型橡皮护套铜芯软电缆，严禁有任何破损和接头，并不得承受任何外力。
（2）对混凝土搅拌机、钢筋加工机械、木工机械等设备进行清理、检验、维修时，必需首先将开关箱分闸断电，展现可见电源分断点，并关门上锁。
七、临时用电管理
1、用电组织管理
1）现场用电由电工负责管理。
2）建立技术交底制度，并应在技术交底中推行交底和被交底人签字手续，注明交底日期。
3）建立安全检测制度，每旬对临时用电工程进行检测，关键内容是：接地阻值、电气设备绝缘电阻值等，以监视临时用电工程是否安全可靠，并认真做好检测统计。
4）建立电气维修制度，加强日常定时维修工作，立即发觉和清除隐患，并建立维修工作统计，记载维修时间、地点、设备、内容、技术方法、处理结果、维修人员、验收人员。
5）建立电气拆除制度，建筑工程完工后，临时用电拆除工作应有统一组织和指挥，并须要求拆除时间、人员、程序、方法、注意事项和防护方法。
6）建立安全用电责任制，临时用电总、分配电箱、开关箱及配电设施和用电设备，按使用者使用范围划分责任，做到安全责任落实到人，挂牌出示，且实施必需奖惩。
7）根据JGJ46－《施工现场临时用电安全技术规范》要求：
ａ.电工必需经过按国家现行标准考评合格后，持证上岗工作，其它用电人员必需经过相关安全教育培训和技术交底，考评合格后方可上岗工作。
ｂ.临时用电工程安装，维修和拆除工作，必需由电工完成。
2、电工安全技术操作规程
1）掌握安全用电基础知识和所用机械、电气设备性能。
2）使用设备前，应对电气装置认真检验，并对开关箱中漏电保护器进行试验，合格后做统计，确保用电安全。
3）在使用电气设备过程中负责保护所用设备负荷线、保护零线、漏电保护器，开关箱和相关电气设施防护设施等。
4）使用设备停止工作时，必需将开关箱中控制开关断开，并锁好开关箱。
5）操作时必需按要求穿戴和配置好对应劳动防护用具
6）搬迁或移动用电设备，必需经电工切断电源并作妥善处理后进行。
3、电气设备使用和维护管理要求
1）负责施工现场临时用电电工等级应同工程难易程度和技术复杂性相适应，初级电工不许可进行中、高级电工作业。检验、维修时，必需按要求穿、戴绝缘鞋、手套，必需使用电工绝缘工具。
2）配电箱、开关箱应配锁，并由专员负责。配电箱内盘面上应标明各回路名称、用途，同时要作出分路标识。
3）检验、维修配电箱、开关箱时必需将前一级对应电源隔离开关分闸断电，并悬挂“严禁合闸，有些人工作”停电标志牌，严禁带电作业。
4）多种配电箱内不许可设置任何杂物，并应保持清洁，不得挂接其它临时用电设备。
5）全部配电箱、开关箱在使用过程中必需按以下操作次序：
A、送电：总配电箱——分配电箱——开关箱
B、停电：开关箱——分配电箱——总配电箱
注：发觉电气故障紧急情况除外。
6）施工现场停止作业1小时以上，应将开关箱断电上锁。
7）维修时必需二人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。
8）更换电气必需和原规格一致，严禁使用不合格代用具。
9）维修结束应脱离配电装置，然后由电源侧开始逐层合闸通电，用验电器确定电源接通后，再给下一级通电试验，然后摘除上一级电源开关上停电标志牌。
八、预防电气火灾方法
1）配电室内配置砂箱和绝缘灭火器，严格实施变压器运行检修制度，现场中电动机严禁超载使用，电机周围无易燃物，发觉问题立即处理，确保设备正常运行。
3）施工现场内严禁使用电炉。
4）室内不准使用功率超出100W灯泡。
5）使用电焊机时要实施用火证制度，并有些人监护，施焊周围不能存在易燃物体，并备有防火设备，电焊机要放在通风良好地方。
6）施工现场高大设备和有可能产生静电电器设备要做好防雷和防静电接地，以免雷电及静电火花引发火灾。
7）存放易燃气体、易燃物仓库照明一定要采取防爆型设备，导线敷设、灯具安装、导线和设备连接应满足相关要求要求。
8）配电箱、开关箱内严禁存放杂物及易燃物体，并派专员负责，定时清扫。
九、抢救方法
1）触电者摆脱电流后，应就地立即对其进行抢救，只有在触电危险性继续威胁着触电者或救护人员时，或该处不便于救护情况下，才可将触电者转移到其它地方。
2）为了确定触电者情况，必需使触电者仰面躺下，检验有没有呼吸和心脏是否跳动，并应在15-20s内完成。
3）假如触电者有知觉，但以前曾处于昏迷状态或长时间处于电流作用之下时，必需将她放在干垫子上，盖一件衣服，立即请医生。医生到来之前，须使患者绝对平静，不停观察其呼吸和脉搏，不许可继续活动和工作，即使其自我感觉良好。
4）如触电者失去知觉，但呼吸平稳，脉搏正常，应将其平放在垫子上，解开衣服和腰带，以利呼吸，同时应确保新鲜空气流动，采取诱发知觉方法，用凉水喷脸等，并不停观察她身体情况，直到医生到来。
5）假如触电者呼吸不正常，次数少而急促或呼吸情况恶化但还能摸到脉搏，此时必需作人工呼吸，当没有呼吸和脉搏时，疼痛性刺激也不会引发任何反应，眼睛瞳孔放大，对光无调整能力，此时必需设法使其复苏进行人工呼吸和心脏按摩。
6）经验表现，当人处于和诊疗死亡状态时，若施行立即正确抢救，通常全部能使假死者复苏，在医生到来之前，抢救工作不能间断，有时要坚持数小时触电者不间断施行人工呼吸和心脏按摩。只有医生才有权诊疗触电者是否死亡。
