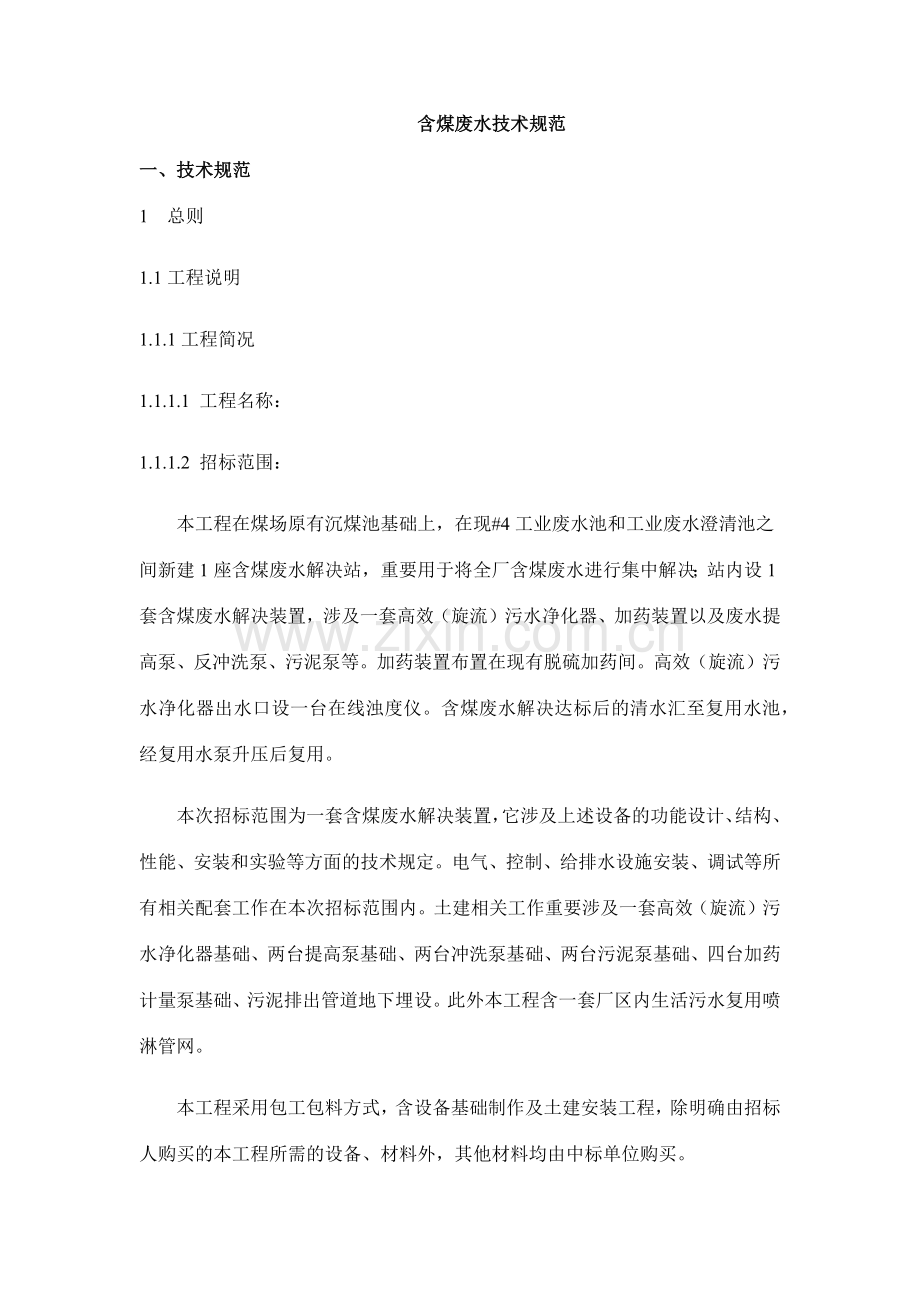

含煤废水技术规范
一、技术规范
1 总则
1.1工程说明
1.1.1工程简况
1.1.1.1 工程名称：
1.1.1.2 招标范围：
本工程在煤场原有沉煤池基础上，在现#4工业废水池和工业废水澄清池之间新建1座含煤废水解决站，重要用于将全厂含煤废水进行集中解决；站内设1套含煤废水解决装置，涉及一套高效（旋流）污水净化器、加药装置以及废水提高泵、反冲洗泵、污泥泵等。加药装置布置在现有脱硫加药间。高效（旋流）污水净化器出水口设一台在线浊度仪。含煤废水解决达标后的清水汇至复用水池，经复用水泵升压后复用。
本次招标范围为一套含煤废水解决装置，它涉及上述设备的功能设计、结构、性能、安装和实验等方面的技术规定。电气、控制、给排水设施安装、调试等所有相关配套工作在本次招标范围内。土建相关工作重要涉及一套高效（旋流）污水净化器基础、两台提高泵基础、两台冲洗泵基础、两台污泥泵基础、四台加药计量泵基础、污泥排出管道地下埋设。此外本工程含一套厂区内生活污水复用喷淋管网。
本工程采用包工包料方式，含设备基础制作及土建安装工程，除明确由招标人购买的本工程所需的设备、材料外，其他材料均由中标单位购买。

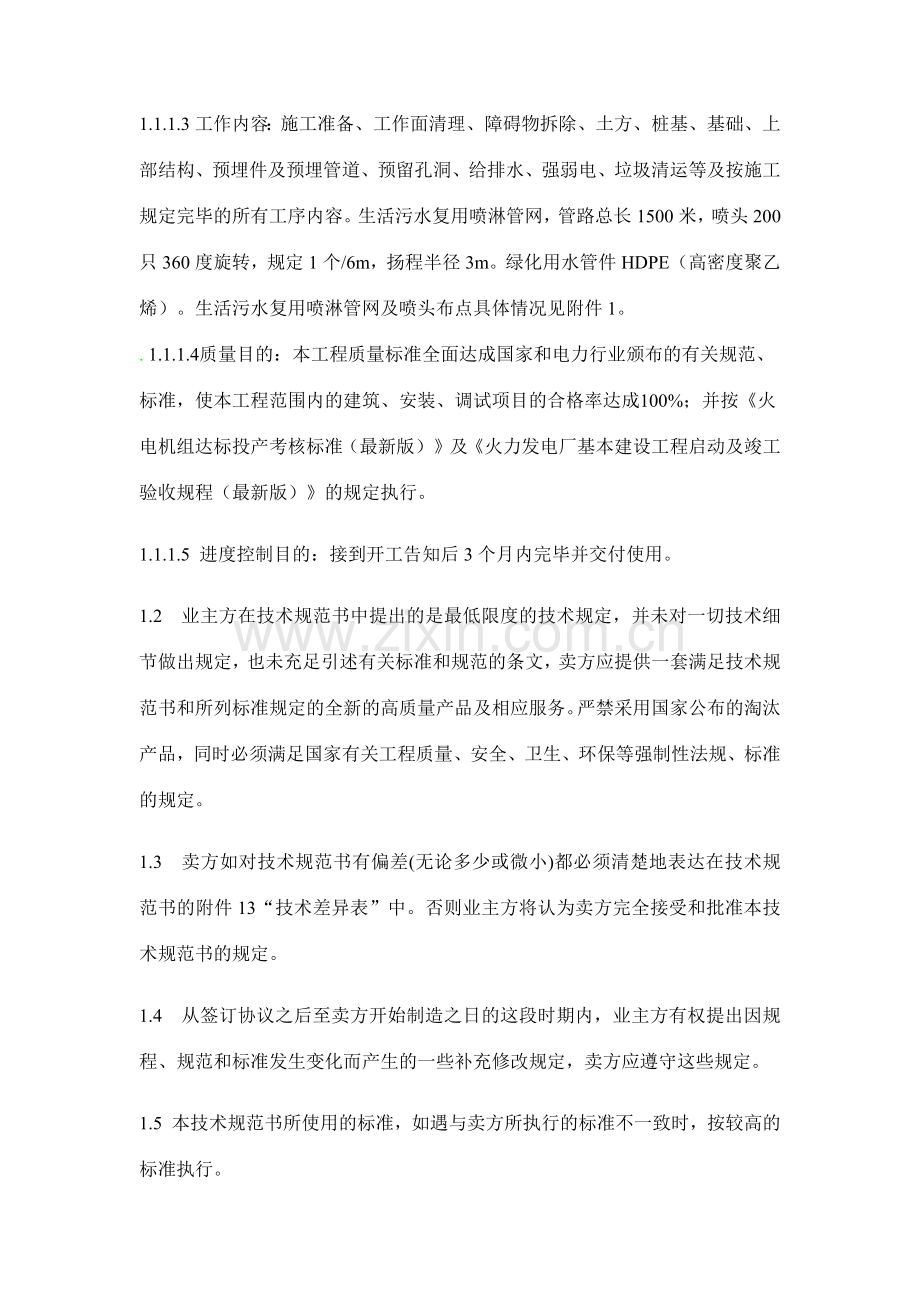

1.1.1.3工作内容：施工准备、工作面清理、障碍物拆除、土方、桩基、基础、上部结构、预埋件及预埋管道、预留孔洞、给排水、强弱电、垃圾清运等及按施工规定完毕的所有工序内容。生活污水复用喷淋管网，管路总长1500米，喷头200只360度旋转，规定1个/6m，扬程半径3m。绿化用水管件HDPE（高密度聚乙烯）。生活污水复用喷淋管网及喷头布点具体情况见附件1。
. 1.1.1.4质量目的：本工程质量标准全面达成国家和电力行业颁布的有关规范、标准，使本工程范围内的建筑、安装、调试项目的合格率达成100%；并按《火电机组达标投产考核标准（最新版）》及《火力发电厂基本建设工程启动及竣工验收规程（最新版）》的规定执行。
1.1.1.5 进度控制目的：接到开工告知后3个月内完毕并交付使用。
1.2 业主方在技术规范书中提出的是最低限度的技术规定，并未对一切技术细节做出规定，也未充足引述有关标准和规范的条文，卖方应提供一套满足技术规范书和所列标准规定的全新的高质量产品及相应服务。严禁采用国家公布的淘汰产品，同时必须满足国家有关工程质量、安全、卫生、环保等强制性法规、标准的规定。
1.3 卖方如对技术规范书有偏差(无论多少或微小)都必须清楚地表达在技术规范书的附件13“技术差异表”中。否则业主方将认为卖方完全接受和批准本技术规范书的规定。
1.4 从签订协议之后至卖方开始制造之日的这段时期内，业主方有权提出因规程、规范和标准发生变化而产生的一些补充修改规定，卖方应遵守这些规定。
1.5 本技术规范书所使用的标准，如遇与卖方所执行的标准不一致时，按较高的标准执行。
1.6 产品应在相同容量机组或相似条件下的两个电厂成功运营超过两年，且有电厂证明文献证明安全可靠（同时提供用户的联系方式）。
1.7 本工程采用KKS编码系统，卖方应根据业主方提供的原则对设备及其辅助系统的零部件进行KKS编码。
1.8 卖方应对系统的技术性负责。
1.9所有数据的单位均采用中国法定计量单位。
1.10只有业主方有权修改技术规范书。协议谈判将以技术规范书为蓝本，经修改后最终拟定的文献将作为协议的一个附件，并与协议文献有相同的法律效力。双方共同签署的会议纪要、补充文献等也与协议文献有相同的法律效力，如有互相冲突，按双方最新签订的有效文献为准。
1.11协议签订前后，卖方都应按照业主方的时间、内容深度规定提供其所需的设计资料，并按业主方规定的施工进度随时修正。
1.12设备采用的专利涉及到的所有费用均被认为已包含在设备价中，卖方保证业主方不承担有关设备专利的一切责任。
1.13本技术规范书为订货协议的附件，与协议正文具有同等效力。同样，为实现本技术规范而制定的技术规范书、投标文献、澄清文献、补充澄清等文献均与协议正文具有同等的法律效力，相关文献如有差异，由业主方优先拟定方案。
2、设计条件与环境条件
2.1 设计条件
2.1.1 安装位置
本工程在煤场原有沉煤池基础上，在现#4工业废水池和工业废水澄清池之间新建1座含煤废水解决站，重要用于将全厂含煤废水进行集中解决；站内设1套含煤废水解决装置，涉及一套高效（旋流）污水净化器、加药装置以及废水提高泵、反冲洗泵、污泥泵等。加药装置布置在现有脱硫加药间。高效（旋流）污水净化器出水口设一台在线浊度仪。
具体位置参考附件厂区总平面布置图。
含煤废水解决站的重要设计高程如下：
含煤废水解决站场地标高 6.80 m（吴淞高程，下同）
场地布置条件暂定如下：清水池12×8m，加药间（含堆药场）8×6m，净化罐占地≤3×6m（场地条件十分紧张，卖方应承诺中标后配合业主方进行平面布置方案的优化，以满足设计为原则）
2.1.2 含煤废水系统流程
含煤废水工艺流程：厂区含煤废水→沉煤池→煤水提高泵→煤水池(#4工业废水池)→高效（旋流）污水净化器→复用水池
混凝剂采用固体聚合氯化铝。投加流程：溶液箱搅拌溶解→计量泵→加药管→投加点
助凝剂采用固态药剂PAM，投加流程：溶液箱搅拌溶解→计量泵→加药管→投加点
2.1.3 解决原理及解决工艺
本工程厂区面积小、用地紧张，预留给含煤废水解决站的场地极为狭小，根据该特点，煤水解决主设备应采用圆罐形解决器，立式安装、占地少。
含煤废水解决站由煤水池、高效（旋流）污水净化器、加药装置、煤水提高设备、控制装置等组成，含煤废水提高进入净化器前，投加混凝剂和助凝剂，将胶体状煤粒结成大颗粒；然后进入净化器中，经离心分离、重力分离、动态过滤后，由净化器顶部排出经解决后的清水；从净化器底部排出的浓缩煤泥水回流至煤水沉淀池，重新再解决。高效旋流污水净化器是该系统的核心装置，净化器为圆罐型，废水以切线方向高速进入罐体，快速旋转产生离心力，进行离心分离；此外，净化器还具有重力分离及过滤功能。
2.2 环境条件
2.2.1 吴淞高程系统
2.2.2 年平均大气压力 1015.6hPa
2.2.3 室外环境温度
历年极端最高气温 39.8 ℃
历年极端最低气温 -15.1 ℃
2.2.4 历年平均相对湿度 79%
2.2.5 地震烈度：7度。
3、技术规范
3.1 基本技术参数
3.1.1 进水水质
pH=6～9，SS含量 200～5000mg/l
3.1.2 出水水质
pH=6～9，SS含量：＜10mg/l
3.1.3 解决水量
1套，解决能力30m3/h
3.1.4 运营方式
断续或连续运营。
3.1.5 安装环境
含煤废水解决系统除加药装置室内布置外，其余均露天安装于室外。
草坪喷洒复用水泵设备参数设计流量30m3/h，设计扬程0.32MPa。
3.1.6 工艺流程说明
根据本技术规范书所述废水性质和对解决后出水水质的规定；按照我们解决大唐南京电厂、大唐虎山电厂等单位的含煤废水运营和设计经验；以及煤炭行业SS5000-30000mg/L高浓度废水解决的实践和设计经验，我们拟定采用高效污水净化器加药的方式进行解决，拟采用的工艺流程如下：

絮凝剂
反冲洗泵
助凝剂

DH高效净化器
复用水池
煤水沉淀池
煤水提高泵
混凝混合池
复用水泵

含煤废水 回用

浓缩污泥定期用污泥泵送往煤泥沉淀池
工艺流程图
工艺流程说明
本煤水解决系统选用1套高效（旋流）污水净化器为主体设备，安装在废水解决站，来输煤栈桥的冲洗排水一方面通过管道和煤场周边的排水沟汇入煤泥沉淀池。废水经废水泵转至煤水池，再经提高泵提高，在废水提高泵出口管道上设立混凝混合器，在混凝混合器前后分别投加絮凝和助凝药剂，在管道中完毕直流混凝反映，然后进入净化器中，经离心分离、重力分离、动态把关过滤及污泥浓缩等净化过程，从净化器顶部排出经解决后的清水，清水进入现有复用水池。从净化器底部排出的浓缩污泥等返回煤泥沉淀池中，用污泥泵送往现有煤泥沉淀池。
3.1.7 设备规范
3.1.7.1高效净化器（涉及加药装置）
序号
项目
单位
参数
1
高效净化器
1.1
制造商

1.2
工作原理

1.3
数量
台
1
1.4
解决水量
m3/h
30
1.5
最大解决水量
m3/h
40
1.6
进水悬浮物浓度
mg/l
(所能承受的最差水质) 30000mg/L
1.7
出水悬浮物浓度
mg/l
(保证出水最低水质)10
1.8
进水压力
MPa

1.9
反洗水压力
MPa

1.10
反冲洗水强度
m3/m2·min

1.11
反冲洗周期
H

1.12
水力停留时间
min

1.13
总容积
m3

1.14
有效容积
m3

1.15
装置外形尺寸
Φ×H（m）

1.16
装置材质及规格

碳钢Q235B，12mm
1.17
装置重量
T

1.18
滤料名称

1.19
滤料规格及用量

2
加药系统
2.3
加药计量泵（投加混凝剂），变频控制
2.3.1
制造商
帕斯菲达、普罗名特、耐普顿
2.3.2
型号及参数
880-S-E
2.3.3
数量
台
2
2.3.4
型式
液压双隔阂型，带隔阂破损报警
2.3.5
泵壳材料

聚四氟乙烯(PTFE)
2.3.6
隔阂材料

聚四氟乙烯(PTFE)
2.3.7
连接方式

法兰连接

流量
L/H
70

压力
bar
1.0
2.3.8
安全阀型号及材料

DN15/PVC
2.3.9
缓冲器型号及材料

DN15/PVC
2.3.10
配套电动机型号

2.3.11
电机电压
V
380
2.3.12
电机功率
kW
0.55
2.4
加药计量泵（投加助凝剂），变频控制
2.4.1
制造商
帕斯菲达、普罗名特、耐普顿
2.4.2
型号及参数
880-S-E
2.4.3
数量
台
2
2.4.4
型式
液压双隔阂型，带隔阂破损报警
2.4.5
泵壳材料

聚四氟乙烯(PTFE)
2.4.6
隔阂材料

聚四氟乙烯(PTFE)
2.4.7
连接方式

法兰连接

流量
L/H
120

压力
bar
10
2.4.8
安全阀型号及材料

DN15/PVC
2.4.9
缓冲器型号及材料

DN15/PVC
2.4.10
配套电动机型号

2.4.11
电机电压
V
380
2.4.12
电机功率
kW
0.55

3.1.7.2含煤废水提高泵
序号
项目
单位
参数
1
废水提高泵(无密封自控自吸泵)
1.1
制造商
大连双轮或等同
1.2
设备数量
台
2
1.3
型式
池上自控自吸泵

型号

1.4
安装位置
室外全露天布置
1.5
流量
m3/h
20~35
1.6
扬程
m
30
1.7
转速
r/min
2900
1.8
效率
％
60%
1.9
最大允许吸深
m
6
1.10
输送介质

解决前的含煤废水
1.11
重量
kg

1.12
泵壳材质

铸钢
1.13
泵轴材质

316L
1.14
泵叶轮材质

316L
1.15
密封形式及材质

无
1.16
轴承形式及材质

无
2
废水提高泵配套电机
2.1
电机型号

2.2
额定功率
kW

2.3
额定电压
V

2.4
额定转速
r/min

2.5
频 率
Hz
50
2.6
绝缘等级

F
2.7
防护等级

IP54（带防雨罩）
2.8
质量
kg

2.9
电机品牌及产地

附件：配供进水口滤网
3.1.7.3反冲洗水泵
序号
项目
单位
参数
1
反冲洗水泵(无密封自控自吸泵)
1.1
制造商
大连双轮或等同
1.2
设备数量
台
2
1.3
型式
池上自控自吸泵

型号

1.4
安装位置
室外全露天布置
1.5
流量
m3/h
100
1.6
扬程
m
25
1.7
转速
r/min
2900
1.8
效率
％
60
1.9
最大允许吸深
m
6
1.10
输送介质

解决后的含煤废水
1.11
重量
kg
240
1.12
泵壳材质

铸钢
1.13
泵轴材质

316L
1.14
泵叶轮材质

316L
1.15
密封形式及材质

无
1.16
轴承形式及材质

无
2
反冲洗水泵配套电机
2.1
电机型号

2.2
额定功率
kW

2.3
额定电压
V

2.4
额定转速
r/min

2.5
频 率
Hz
50
2.6
绝缘等级

F
2.7
防护等级

IP54（带防雨罩）
2.8
质量
kg

2.9
电机品牌及产地

附件：配供进水口滤网
3.1.7.4污泥输送泵
序号
项目
单位
参数
1
污泥输送泵
1.1
制造商
大连双轮、大连双轮或等同
1.2
设备数量
台
2
1.3
型式

型号

1.4
安装位置
室外全露天布置
1.5
流量
m3/h
10
1.6
扬程
m
50
1.7
转速
r/min

1.8
效率
％

1.9
最大允许吸深
m

1.10
输送介质

含煤废水解决后的浓缩污泥
1.11
重量
kg

1.12
泵壳材质

铸钢
1.13
泵轴材质

2Cr13
1.14
泵叶轮材质

铸钢
1.15
密封形式及材质

无
1.16
轴承形式及材质

无
2
污泥输送泵配套电机
2.1
电机型号

2.2
额定功率
kW

2.3
额定电压
V

2.4
额定转速
r/min

2.5
频 率
Hz

2.6
绝缘等级

2.7
防护等级

2.8
质量
kg

2.9
电机品牌及产地

3.1.7.5 静态混合器
序号
项目
单位
参数
1
制造商

2
型号

3
规格
mm
Φ500×1650
4
数量
台
1
5
流速范围
m/s
0.03—2.6
6
水力损失
m
1.2
7
管长
mm
1485
8
进、出口管径

DN80
9
投药口径
mm
DN15

3.1.7.6 电磁流量计
序号
项 目
单位
参数
1
制造商

KORNE、西门子
2
型号

OPTIFLUX2100W(65)-1
3
数量
台
2
4
测量范围
m3/h
0-50
5
精度
%
1
6
信号输出

4-20mA
7
与电脑串行接口

通过与DCS连接
8
电源
V
24
9
工作温度
℃
-20～600
10
响应时间
mm/s
0.3
11
防护等级

IP68

3.1.7.7超声波液位计
序号
项 目
单位
参数
1
制造商

E+H产品
2
型号

FMU230
3
数量
台
1
4
精度

5
信号输出

4-20mA
6
与电脑串行接口

与DCS连接
7
电源
V
24
8
工作温度
℃
-20～600
9
防护等级

IP68

3.1.7.8 管道、阀门及其它附件
序号
项 目
单位
参数
1
管道

1.1
管道规格

热轧无缝钢管20#
1.2
管道材质

20#碳钢
1.3
管道数量

1批
2
阀门

2.1
阀门型号

止回阀、蝶阀、闸阀、球阀
2.2
阀门口径

DN25\DN80\DN100
2.3
阀门数量

进水电动蝶阀2只、反冲洗进水电动蝶阀2只、排污放空电动蝶阀2只，均为DN100口径
3
其它

3.2 性能规定
3.2.1 卖方提供的设备应保证可以正常运营2023。
3.2.2 含煤废水沉淀池、复用水池布置在解决站区域内。含煤废水沉淀池中的污水经解决装置解决后达成回用水控制指标（出水pH=6～9，SS＜10mg/L），再将其排放到复用清水池中。
卖方应提供上述整个工艺过程所涉及的所有设备（涉及含煤废水解决装置、污泥输送泵、废水提高泵、反冲洗水泵、管道混合器、电磁流量计、浮球液位计、超声波液位计、计量泵、阀门、系统内所有管道、配套的电控系统等成套设备，但不涉及煤水沉淀池上的抓斗起重机、复用水池上的煤水复用泵及相应附件）。
卖方负责煤水解决站的工艺流程整体布置，并提供煤水解决系统的工艺流程及设备布置图。因本工程解决站场地狭小，卖方应与业主配合，重点进行煤水解决站总布置方案的优化，直到满足业主方及设计规定为止。
3.2.3 煤水系统的各类水泵、混合加药设备及连接各解决设施的管道、阀门应布置合理，使系统的运营操作方便。
3.2.4 卖方提供的煤水解决系统应具有方便检修的措施。
3.2.5 加药系统：计量泵直接投加。加药量与解决水量相匹配，保证加药系统正常运营，加药装置涉及混凝剂及助凝剂加药装置各1套，以及桶插式卸料泵2只。
混凝剂加药装置至少应涉及2套计量泵、过滤器、安全阀、管道、阀门等。助凝剂加药装置至少应涉及2套计量泵、过滤器、安全阀、管道、阀门等。所有加药设备及管道、阀门集中布置在一个底盘上。
(1) 加药装置通过调节计量泵的加药量，保证设备出水水质。计量泵进出管上设联络管及阀门，可通过阀门对计量泵进行切换，各计量泵出口应配置就地压力表、压力变送器及相应的阀门及导管。
(2) 溶液箱与计量泵之间的连接管路上设Y型过滤器、检修球阀。
(3) 计量泵的进液管上设球阀，出液管上设球阀、配套的安全阀、缓冲器、隔阂式耐腐蚀压力表、耐腐蚀压力变送器、球阀等。
3.2.6 煤水解决系统的自动化控制水平，规定达成车间内无人值班、定期巡检的限度。
3.2.7 所配电动机应满足设计负荷，并具有高效、节能性能。
3.2.8对于检修时影响正常运营的配套设备，如废水提高泵、反冲洗泵、污泥输送泵、加药计量泵等均设立备用设备。
3.3 结构规定/系统配置规定
3.3.1 卖方提供的设备应功能完整、技术先进，并能满足人身安全和劳动保护条件。
3.3.2 所有设备均应选配合理，在正常工况下均能安全、连续运营，设备振动、温升、磨损、腐蚀、老化等均不应超过限制标准，欢迎卖方提供优于本技术规范书规定的先进、成熟、可靠的设备及部件。
3.3.3 设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。业主方不接受带有试制性质的部件。
3.3.4 外购配套件，必须选用优质、节能、先进产品，并有生产许可证及合格证。并取得业主方认可或由业主方指定。
3.3.5 易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较方便地拆卸、更换和修理。质量大于20kg部件均应设起吊或搬运设施（如吊耳、环形螺栓等）。
3.3.6 所有的材料及零部件(或元器件)应符合有关规范的规定，且应是新型的和优质的，并能满足本地环境的规定。
3.3.7 所有设备与外部管路采用法兰联接，并且应考虑检修和更换部件的便利条件，内部部件的材质均应满足相应介质的防腐规定。
3.3.8 设备本体、内部部件应保证在允许的极端工况条件下设备安全、正常、稳定运营，如达成最大解决水量时，仍应保证出水水质。设备内部部件应固定及加固，能承受水流的冲击。
3.3.9 所有容器内部装置、管件、部件等应在发货前在容器内安装固定好，防止漏掉零件以及在运送过程中的损坏或丢失。
3.3.10 设备外形规定平整、美观，不能有补口、裂口。
3.4 管道和阀门
3.4.1 管道
a) 含煤废水管、反冲洗管采用碳钢管道（Q235B）。
b) 混凝剂及助凝剂管道采用UPVC给水管，品牌为乔治.费歇尔原装进口产品。
c) 其余具体事宜由卖方设计，业主方确认。
3.4.2 阀门
a) 废水提高泵出口设立止回阀、闸阀；手动排水口设立蝶阀。
b) 具体阀门选型由卖方设计，业主方确认。
c) 所有阀门的连接形式为法兰连接，法兰的压力等级为1.6MPa。所有手动阀门、电动阀门采用原装进口产品，品牌不低于GEMU、SED。
3.5 支架、平台和扶梯
卖方提供系统内部钢制管道支架、设备扶梯、平台和栏杆。
3.6 仪表和控制
3.6.1供货方应提供测量仪表接口，且接口位置应保证介质的测量值和读数具有代表性。接口管规格应在资料中标注清楚。
3.6.2阀门电动装置由供方统一供货，采用进口智能一体化电动执行机构（EMG，ROTORK，SIPOS5，AUMA或同档次原装进口产品）。
3.6.3卖方至少应提供下述文献：
本体带的测量仪表清单；
测点参数设定值；
就地控制箱(假如有)的原理图外形尺寸图及端子排接线图、电源规定。
3.7 电动机的辅助设备
3.7.1 电动机的设计符合本技术规范书和被驱动设备制造厂商提出的特定使用规定。当运营在设计条件下时，电动机的铭牌出力应不小于被驱动设备所需功率的115%。
3.7.2 电动机为异步电动机。电动机的额定电压为380V，频率为50Hz。电动机能在电源电压变化为额定电压的±10%内，或频率变化为额定频率的±5%内，或电压和频率同时改变，但变化之和的绝对值在10%内时连续满载运营。
3.7.3 电动机为直接起动式，能按被驱动设备的转速—转矩曲线所示的载荷进行成功的起动。380V电动机在不低于70%额定电压时应能平稳启动。当电压为55%额定电压时，电动机应能自启动。电动机应能承受电源快速切换过程中失电而不受损坏，并假定电动机在切换前是满载运营。
3.7.4 电动机的起动电流，能达成与满足其应用规定的良好性能与经济设计一致的最低电流值。除非得到业主方的书面认可，否则，在额定电压条件下，电动机的最大起动电流不得超过其额定电流的600%。
3.7.5 电动机具有F级绝缘，但其温升不得超过B级绝缘规定的温升值。电动机绕组应经真空压力浸渍解决和环氧树脂密封绝缘。绝缘能承受周边环境的影响。电动机的连接导线与绕组的绝缘具有相同的绝缘等级。电动机的防护等级为IP54。
3.7.6 电动机应设有可靠的接地装置(接地端子)，并应有指示接地的明显标志。每台电动机应装设有电动机机座接地的装置(接地端子)，接地装置上的接地螺栓孔尺寸为φ12，附接地螺栓。接地螺栓为不锈钢螺栓。两个接地装置应位于电动机完全相反的两侧。对于立式电动机，一个接地装置位于电源电缆穿线盒的下方，另一个接地装置位于与第一个接地装置相差180度的位置。
3.7.7 电动机的出线端子盒应按功能独立装设。重要有主出线端子盒﹑空间加热器出线端子盒，温度探测器/金属热电偶出线端子盒等。主引线接线盒的尺寸应足够大。所有接线盒的开孔在设备供货时不应被敲开。
对于卧式电动机，除非特殊情况，主引线的接线盒从电动机头部看应安装在电动机的右侧。相对于主引线接线盒，立式电动机的热保护装置的接线盒应是顺时针方向约45o～90°（俯视）；加热器的接线盒应是逆时针方向约45°～90°。所有其它装置的配置应呈交业主方审定。
3.8 电控部分：
采用DCS自动控制，采用与现除灰渣系统匹配的DCS控制系统对含煤废水进行控制，含煤废水纳入辅控DCS控制，便于系统维护与检修，同时满足运营通岗规定，故本次含煤废水改造控制部分需增长DCS系统一套，热控仪表一套，热控电缆一批。
DCS采用CSPA2023控制系统，新增DCS控制柜一面，DPU一对以及相应的IO卡件，规定通道留有15%的裕量，增长网络互换机2台，操作员站1台以及相应的网线和相关辅材，已满足改造规定为准。
提供具体的电负荷清单及控制连锁规定，并说明此控制连锁实现方式。
提供具体的电气设施布置图。
根据业主方规定，提供合理的电气盘柜布置位置。
3.9控制箱（柜）材质采用不小于2mm厚度不锈钢材质。控制箱（柜）内元件采用ABB产品。开关柜内小型开关器件必须采用35mm卡轨安装。端子采用菲尼克思产品，指示灯采用节能型指示灯，旋钮、按钮开关采用ABB产品。电控箱至设备本体的所有电缆由卖方负责。
4 设备防腐涂漆规定如下：
4.1 表面预解决：所有设备钢结构表面预解决采用喷砂解决，清除所有的污物、油脂和铁锈，接近金属的银白色光泽，保证达成Sa2 1/2级的标准。
4.2 涂层：规定卖方列出具体防腐措施，涉及涂料名称，具体做法，干膜厚度等，涉及内外壁防腐，外漆颜色由业主方定。上述涂层表面均匀、无气孔和无裂纹等缺陷。漆膜厚度进行检测，干漆膜厚度低於设计值90%的地方进行修补。
4.3 涂漆方案：所选的油漆不低于以下规定：底漆采用702环氧富锌漆，中间漆采用842环氧云铁漆，面漆采用S43-31聚氨脂漆。
底漆2遍，中间漆1遍，面漆2遍。
保护性涂层漆膜厚度保证有150～220μm（干膜）。
5 设计制造标准
含煤废水解决设备和含煤废水泵的设计、制造、安装、检查和实验等均符合国家有关规范与标准的规定，卖方最低限度地符合下列标准的规定，同时采用最新版本的相应标准，具体如下（但不限于）：
《污水综合排放标准》 GB8978－1996
《火力发电厂废水治理设计技术规程》 DL/T5046-2023
《生活杂用水水质标准》 CJ25.1－89
《城市污水回用设计规范》 CECS61：94
《室外排水设计标准》 GB50014-2023
《水解决设备制造技术条件》 JB2932－86
《钢制压力容器》 GB150－1998
《钢制焊接压力容器技术条件》 JB741－80
《压力容器设计单位资格管理与监督规则》劳锅字(1992)12号
《衬里钢壳设计技术规定》 HGJ 33－90
《橡胶衬里化工设备》 HG/T 20677－1990
《潜水排污泵》 CJ 3038－1995
《小型潜水电泵型式与基本尺寸》 GB 9477－88
《泵产品涂漆技术文献》 JB/T 4297－92
《电机基本技术规定》 GB755－81
《旋转电机基本技术条件》 GB775－87
《碳素结构钢》 GB700－2023
《优质碳素结构钢》 GB/T699－1999
《一般用途管法兰连接标准 》 GB2555
《合金结构钢》 GB3077－99
《水解决设备油漆、包装技术条件》 ZBJ98003－87
《产品标牌》 JB8－86
《电力建设施工及验收技术规范（火力发电厂焊接篇）》 DL5007－92
《电力建设施工及验收技术规范（管道篇）》 DL5031－94
《水解决设备性能实验 过滤设备 》 GB/T3922.3－92
《电厂用水解决设备质量验收标准》 DL543－94
《泵的振动测量与评价方法》 JB/T8097－95
《泵的噪声测量与评价方法》 JB/T8098－95
以上规范和标准均采用最新版本，如上述规范和标准之间，或它们与本协议附件之间有重大原则性冲突时，卖方将及时用书面形式向业主方提出解决方法的建议，并由双方共同协商解决。从订货之日起至卖方开始投料制造之前的这段时间内，假如因规范、标准发生修改或变化，业主方有权提出补充规定，卖方必须满足并遵守这些规定。
二、供货范围
1 一般规定
1.1 本附件规定了协议设备的供货范围。卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合附件1的规定。
1.2 卖方应提供具体供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运营和施工所必需的部件，即使本附件未列出和／或数目局限性，卖方仍须在执行协议时无条件补足。除开列的内容以外，为完善系统或装置所必须的附件等也属供货范围。
1.3所提供的设备应具有该设备所有功能，并配置齐全、完整的设备内外部件。设备应涉及本体及内部安装的所有部件和紧固件、设备外部所需配置的管件、部件、紧固件及仪表接口等。
1.4 卖方应提供所有安装和检修所需专用工具和消耗材料等，提供具体供货清单。
1.5 卖方提供的技术资料清单见第三章。
1.6 该设备在168小时试运结束后投运后一年内出现产品质量问题，卖方在接到业主方告知后24小时内到达现场免费修理或更换。
2、供货范围
2.1 卖方提供的设备涉及：（不限于）
卖方向业主方提供完整的含煤废水设备，涉及含煤废水提高泵、净化设备（高效旋流净化器）、加药装置、反冲洗水泵、排泥泵等重要设备，以及所有配套滤料、阀门、解决站内管道、电控箱、液位装置、设备与电控箱之间的连接电缆、相关随机备件和专用工具。
卖方应提供系统运营所必需的所有配件，以能满足用户安装运营规定为原则。含厂区管道材料及土建设施。
对于属于整套设备运营和施工所必需的部件，即使本文未列出或数目局限性，卖方仍须补足。
附表2－1含煤废水解决设备供货范围表
序号
名称
规格及型号
单位
数量
产地
生产厂家
备注
1
高效净化器
DH-MSQ-20
台
1

2
混凝混合器
DH-HNQ-20
台
1

3
一体化加药装置
DHJ-40
套
1

4
加药计量泵
880-S-E（78L/H）
台
2
美国
帕斯菲达

880-S-E（120L/H）
台
2
美国
帕斯菲达

5
煤水提高泵
2-4G65WFB-B
台
2

大连双龙、大连苏尔寿、滨特尔

6
反冲洗水泵
2-4G80WFB-A
台
2

大连双龙、大连苏尔寿、滨特尔

排泥泵
2-4G50WFB-A
台
2

7
电气控制柜

套
1

8
DCS控制系统
DCS
套
1

四方CSPA2023
满足改造需要
9
电磁流量计
OPTIFLUX2100W(65)-1
台
2
德国
KORNE

10
在线浊度计
0-10000mg/l
台
1

SWAN、HACH

11
磁翻板液位计

台
2
上海
上海雄风

12
超声波液位计
FMU230
台
1
德国
E+H

13
压力变送器
3051
只
4

罗斯蒙特

14
浮球液位计
CS1-RC-10
只
2
上海
上海凡宜

15
压力表
φ100mm
只
10

16
电动执行机构
DN100
只
6

EMG，ROTORK，SIPOS5，AUMA或同档次

17
管道及连接件等

批
1

配套外购

18
电缆

批
1

满足改造需要
19
生活污水复用喷淋管网

套
1

2.2 备品备件
序号
名称
规格和型号
单位
数量
产地
价格
生产厂家
备注
1
混凝剂

KG
500

2
助凝剂

KG
25

3
加药计量泵

套
2
美国

帕斯菲达
备件包
4
加药计量泵

套
2
美国

帕斯菲达
备件包
2.3专用工具
无
2.4 分包与外购
序号
设备名称
型号
数量
分包商名称
产地
备注
1
煤水提高泵

2台

2
反冲洗泵

2台

排泥泵

2台

3
磁翻板液位计
远传
2台
上海雄风
上海

4
电动执行机构
DN100
6只

5
电缆

1批

序号
设备名称
型号
数量
分包商名称
产地
备注
1
加药计量泵
加混凝剂
2台
帕斯菲达
美国

2
加药计量泵
加混凝剂
2台
帕斯菲达
美国

3
DCS
CSPA2023
1套

4
电磁流量计
DN65
2台
KORNE
德国

5
压力变送器

4只
Rosemount
美国

6
在线浊度计
0-10000mg/l
1套
SWAN、HACH

2.5 进配供仪表及控制设备清单
序号
名称
规格和型号
单位
数量
产地
价格
生产厂家
备注
1
电气控制柜

套
1

2
DCS控制系统
DCS
套
1

3
电磁流量计
OPTIFLUX2100W(65)-1
台
2
德国

KORNE、西门子

4
磁翻板液位计

台
2
上海

上海雄风

5
超声波液位计
FMU230
台
1
德国

E+H、西门子

6
压力变送器
3051
只
4

罗斯蒙特

7
浮球液位计
CS1-RC-10
只
2

9
压力表
φ100mm
只
10

9
电动执行机构
DN100
只
6

EMG，ROTORK，SIPOS5，AUMA或同档次

注：配供仪表及控制设备的具体数量和型号，以双方认可的正式资料为准，卖方承诺不增长费用。
三、技术资料和交付进度
1 一般规定
1.1 卖方提供的资料应使用国家法定单位制即国际单位制，语言为中文。其中提供的图纸须同时提供电子文本（电子文本格式为：AutoCAD 2023）。
1.2 资料的组织结构清楚、逻辑性强。资料内容对的、准确
