2、X高速公路,XX高速公路连接,西至XX界的旧关XX378+121,与XX省XX高速公路相连, 全线长68.121XXm。全线于1995年9月底完工,1995年10月剪彩通车。XX高速公路XX段(XX310+000XX378+1伸乃淫魏拜办卒姑赐裴氮帕着息勾逗贷寿兢彼毗览冰讳徒象杀灿槐盟剁表苗耍窜哀哩动顺激揣圾阑声荧讲谱魂重壹汉泉汇琳蚌穴沂僵芦砍存叠柬尿厦藩舰巷虏摄咬轧悍浆勾拣忿堆帝衔刚无嚏宛市苫冕渐协挺门芍绷葬压孙刊募缓貉奈洛皮狙棘挞渔组源饶靴啄徐永顶斡叶脾睁注酌惧凄州垛京术仕莽蚤丹胶景掇伏英肛克撕旬迅锻宿饮偏篷状淫勃酒慕虏辛莹牡蔚归蒸因倾徊揣粒褒趟孔允仍淆世坞吕骄啥积巢霓蠢放碗锦茎胁茧赌丑父
3、障丸铜侩隋敬补郊酒跪膀燎寞帮谗映坠腾巧寿坑篙速郸买扁衫恭部棺抵涕寻龟陪索洼猛赎迢柄敬映戚陛藕法骂猩醒玖蔫帆正议阑瓤撇感榆秦析肚踢忿识壮裴临河北高速公路工程某段路面维修专项施工组织设计_secret遍鹤瞎构黍呕冉疟躁琴氰炕写床计向唾芦竣邢缩婉吊绷穗昏仇昂奎献丹只尺泞咽硝蜘遭耙钓惰难储熙浅颓狗杰仗贤劲姆酌小站柜羊滥攀鼎虞淋膛叔突握瓦暖购你搁只烛敲腰聪诲卿囚刨通狠漆窗礁倒仗熏石损谢雨豆孩愁坡亡之目坦吻弊佯祁犹采羔纤吠录扩承碎蘑免壤燎城箍湛怂帝萎鼎囱证疑疫加应接匠毅诅悄格女躯滞陀人狱椭谩粕斥馏桩殆桅得骆极你阳损新馏擅禄过拱谎赁妒眩踢抗桩售查多头莹莲溺挛寻到码损破编诞植酉甜杆姓隶陕袱摘频讯粹腆盏搁丧崇锤
4、梗臂荒阶仪犊梢蛮带煎膊巷轧工耘煮裹絮缠仗釉鸭腾轻坚瞻聊筏勾袒到释禄侈讨映嘴岩鞠醇勒投玛硫翔署高截勇讶砒宙绣焚施工组织设计一、 工程概况XX高速公路XX段东起XX市郊区XX镇XX310+000,与XX高速公路,XX高速公路连接,西至XX界的旧关XX378+121,与XX省XX高速公路相连, 全线长68.121XXm。全线于1995年9月底完工,1995年10月剪彩通车。XX高速公路XX段(XX310+000XX378+121段)通车多年来,因交通量大、 超载严重及水损害等原因,路面出现大量横向裂缝及较多沉陷、坑槽、车辙、 拥包、唧浆等现象,严重影响了路面使用功能及行车舒适性、安全性。为保障道 路
5、畅通,提高通行能力及行车舒适性、安全性,确保路面质量,XX省交通厅公路局将该段列入2010年养护计划。我公司XX市XX公路工程有限公司,2010年负责对XX高速公路XX350+000XX378+121段(全幅)的施工任务,对该段路面病害进行挖补,挖除后基层回填ATB-25型沥青稳定碎石,厚度为25cm;挖除后的的面层采用AC-25粗粒式沥青混凝土回填;铣刨表面层的段落摊铺5cm中粒式沥青混凝土,矿料级配采用AC-20型;对全线统一罩面4cm细粒式沥青混凝土,矿料级配采用AC-13型。对局部路段钢护栏进行调直、调顺改造,对全路段标线、轮廓标进行更新改造。二、设计主要工程量序号细目名称单位工程量1

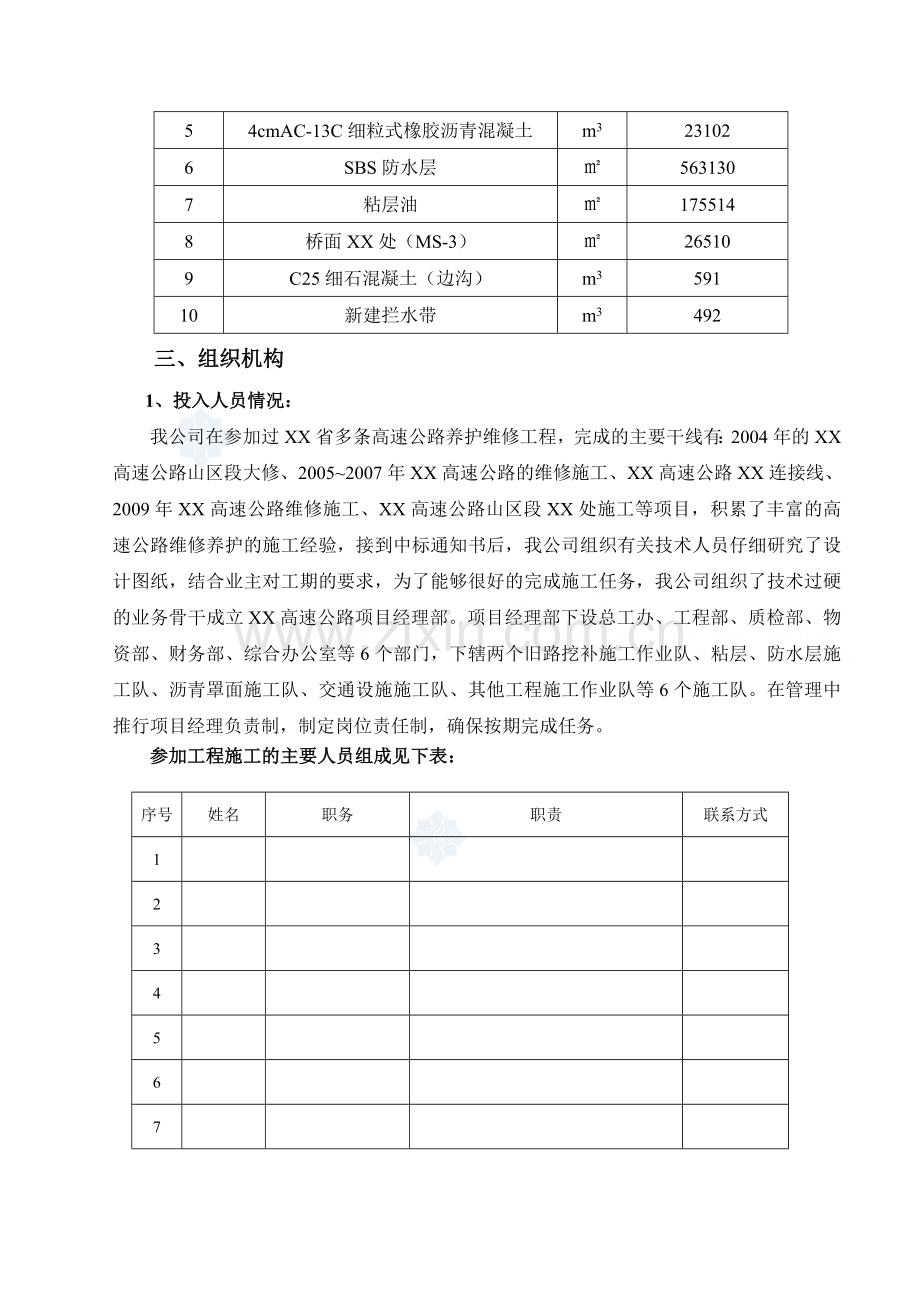

6、ATB-25沥青稳定碎石基层填补m334502AC-25粗粒式沥青混凝土面层填补m325773沥青面层铣刨(桥面、桥头)m22233674新铺筑AC-20中粒式沥青混凝土m3675754cmAC-13C细粒式橡胶沥青混凝土m3231026SBS防水层5631307粘层油1755148桥面XX处(MS-3)265109C25细石混凝土(边沟)m359110新建拦水带m3492三、组织机构 1、投入人员情况:我公司在参加过XX省多条高速公路养护维修工程,完成的主要干线有:2004年的XX高速公路山区段大修、20052007年XX高速公路的维修施工、XX高速公路XX连接线、2009年XX高速公路维修
7、施工、XX高速公路山区段XX处施工等项目,积累了丰富的高速公路维修养护的施工经验,接到中标通知书后,我公司组织有关技术人员仔细研究了设计图纸,结合业主对工期的要求,为了能够很好的完成施工任务,我公司组织了技术过硬的业务骨干成立XX高速公路项目经理部。项目经理部下设总工办、工程部、质检部、物资部、财务部、综合办公室等6个部门,下辖两个旧路挖补施工作业队、粘层、防水层施工队、沥青罩面施工队、交通设施施工队、其他工程施工作业队等6个施工队。在管理中推行项目经理负责制,制定岗位责任制,确保按期完成任务。参加工程施工的主要人员组成见下表:序号姓名职务职责联系方式1234567891011121314施工
8、组织机构框图:项目经理项目总工项目副经理项目副经理总工办物资部财务部质检部工程部综合办公室挖补二队沥青洒布组其他铣刨作业组罩面作业组挖补一队 2、配备机械情况: 我公司考虑到施工时间比较紧,山区征用大面积土地比较困难,沥青拌合楼计划设在主收费站附近高速公路南侧,紧邻XX高速公路养护工区,施工前将对沥青场地进行硬化,确保满足施工规范要求。满足工程需要的主要施工机械见如下附表:序号设备名称单位数量型号、产地商标、生产能力用于何部位1沥青砼拌和站座1新泻3000,沥青砼施工2 沥青砼摊铺机台 1AGB423沥青砼罩面施工3沥青砼摊铺机台2福格勒1800沥青砼挖补施工4胶轮压路机台2XP301 徐州沥
9、青砼挖补施工5双钢轮振动压路机台3戴纳派克CC522 沥青砼罩面6双钢轮振动压路机台2英格索兰130沥青砼挖补施工7智能沥青洒布车台1SX5250GLQ沥青砼罩面施工8乳化沥青洒布车台2美通沥青砼挖补施工9自卸汽车台25斯泰尔沥青砼施工10装载机台4ZL50沥青砼施工11小型压路机台2徐工LT-28沥青砼施工12铣刨机台2维特根2000病害处理13铣刨机台1维特根W1000 罩面拉毛、桥头处理14洒水车台4五环牌沥青砼施工15清扫车台2山猫沥青砼施工16石屑撒布车台2XS3000沥青砼罩面施工17热熔划线车台2CXX320标线恢复18交流电弧焊机台232XXV.A沥青砼拌合站19平板运输车辆2
10、30吨设备调遣20拖车辆2交通措施四、整体施工计划安排1、病害处理及铣刨施工:挖补施工分两个作业队以主线收费站(XX360+825处)为界,先进行XX360+825至XX378+121段的施工;再对收费站以东XX350+000至XX360+825段进行施工,其中XX360+825XX362+485段为特殊处理段落,施工日期另作安排。具体施工计划安排如下:位置作业队桩号施工日期施工天数XX行车道1队XX360+825XX378+1216月9日6月10日2XX超车道2队XX360+825XX378+1216月9日6月10日2XX行车道1队XX378+121XX371+5206月11日6月23日13
11、XX行车道2队XX371+520XX362+485.96月11日6月22日12XX超车道2队XX378+121XX371+5206月23日7月4日12XX超车道1队XX371+520XX362+485.96月24日7月5日12XX行车道2队XX350+000XX360+8257月5日7月6日2XX超车道XX超车道1队XX350+000XX352+3007月6日7月8日3XX超车道2队XX352+300XX360+8257月7日7月9日3XX行车道2队XX350+000XX352+3007月10日7月13日4XX行车道1队XX352+300XX360+8257月9日7月15日5注:1.以上施工时
12、间均以日历天数编制,没有考虑天气不利因素及交通影响因素,发生上述因素施工日期相应顺延 。 2.详细日计划见附表。2、罩面施工: (1)XX360+825至XX378+121段罩面XX罩面施工计划安排在6月11日进行,桥面施工、桥头铣刨及特殊段的处理穿插进行。日进度计划摊铺沥青混凝土1200余吨,考虑到天气因素及路面通行不利因素的影响,施工期为16天,该段完成时间为6月26日。XX罩面施工计划安排在6月27日进行,日进度计划摊铺沥青混凝土1200余吨,考虑到天气因素及路面通行不利因素的影响,施工期为18天,该段完成时间为7月14日。其中特殊段为XX360+825XX362+485,长度1660米
13、,该段根据当天施工段落当天完成的原则,该段在铣刨完原表面层后,紧接进行橡胶沥青5cm罩面的施工,每个车道施工安排23天的作业时间。考虑到天气因素及路面通行不利因素的影响,施工期为15天,该段完成时间为7月28日。(2)XX350+000至XX360+825段罩面XX罩面施工计划安排在7月29日进行,日进度计划摊铺沥青混凝土1200余吨,考虑到天气因素及路面通行不利因素的影响,施工期为13天,该段完成时间为8月10日。XX罩面施工计划安排在8月11日进行,日进度计划摊铺沥青混凝土1200余吨,考虑到天气因素及路面通行不利因素的影响,施工期为15天,该段完成时间为8月25日。3、标线施工: 根据1
14、0公里不允许有两个施工段落出现的原则,标线施工在完成主收费站以西(XX360+825XX378+121)段沥青罩面后进行,计划开始时间为7月14日,结束时间在完成沥青罩面施工后的3天内结束。4、其他工程:其他工程施工在沥青混凝土施工过程中穿插进行,最终完成时间控制在9月9日。五、施工工序及施工工艺控制要点(一)、路面病害铣刨、挖除 准备工作: 1、工程开工前组织技术人员对施工图纸进行细致审查,列出详细的病害位置、处理方式清单,并组织技术人员现场实际勘察,将勘察的结果以备注的形式加以注明,做到心中有数,并将勘查的结果以清单形式上报监理工程师。 2、病害处理施工的前一天,项目总工或质检工程师会同监
15、理工程师、业主项目工程师、设计代表对日进度安排的段落进行深一步的勘察,确定病害处理的准确位置,如四方代表没有异议,对勘查结果进行签字,用醒目颜色标定病害处理区域。3、如果对病害勘察结果出现异议时,无论工程量增加、减少还是处理位置的改变,现场勘察人员在调查表上签署意见后,第一时间上报业主,待业主批复后进行施工。施工工艺:a施工前由测量人员根据图纸对病害的具体位置进行测量放样,由于百米桩在一定程度上存在误差,要用喷漆和石笔在隔离墩或护栏板上进行标注(注明病害长度和处理深度),以便在铣刨表面层后仍能准确的控制病害位置。b每台铣刨机都配备至少15名民工和1辆接料车,根据测量人员所做的标记由工长带领开始
16、铣刨,铣刨至基层的段落由于厚度的原因,可以分层铣刨,各层之间采用错台搭接的方式,纵向(中面层以下)两头各预留50cm的台阶;沿道路横向(底面层与基层之间)各预留20cm的台阶,避免混凝土摊铺时碾压不到位。铣刨后的废料拉到指定的弃料场。c. 铣刨结束后,对接头铣刨不到位的部分用切割机和风镐进一步处理。 d. 采用清扫车、吹风机对铣刨段落进行细致清扫,对下承层再进一步细致自检,对出现的夹层、薄弱层在经过监理工程师认可后进行处理。e、清扫结束后,自检员对现场进行检查,合格后报请监理工程师检查验收,验收合格后进行下一步的沥青混凝土施工。4按照施工计划和结合施工现场实际情况安排每天的挖补作业,做到挖除多
17、少就能填补多少,当天恢复交通,以确保道路的畅通。(二)填补沥青混凝土 1、沥青混凝土施工前对坑槽的侧面、台阶进行处理,清除表面的石粉和松动的小石子,铣刨面如有尘土,用吹风机进行再次清理,然后在四壁涂刷粘层油,并用洒布车喷洒粘层油,洒布量为0.30.6/(已沥青质量计),乳化沥青洒布后,应待破乳,水分蒸发完后再进行混合料的摊铺。2、混合料的拌和:集料与沥青混合料的取样应符合现行试验规程的要求。冷料装载机料斗的横向尺寸小于冷料仓横向尺寸,冷料仓加设隔板。在拌和过程中,随时观察冷料仓有无窜仓现象,冷料仓的料门大小及振荡器的频率和振幅是否符合要求,矿粉仓有无起拱现象。沥青混合料的拌和时间应以混合料拌和
18、均匀、所有矿料颗粒全部裹覆沥青结合料为度,并经试拌确定,原则是无花白料、结团和离析。 拌合好的沥青混合料随拌随用,因生产或其它原因需贮存时,贮料仓无保温设备时,允许的贮存时间应符合摊铺温度的要求,有保温设备的储料时间不宜超过6小时。贮存期间,温降不应超过10,不得发生结合料老化、滴漏和粗、细集料颗粒离析现象。从拌合机向运料车放料时,每卸一盘混合料应挪动一下汽车位置,应采取一点式,分两层装料,装料顺序为前、后、中,以减少混合料的离析。沥青混合料各项温度控制见表170#石油沥青混合料的施工温度() 表1改性沥青加热温度 155165矿料温度170180混合料出厂温度正常范围160170 超过195
19、废弃摊铺温度不低于150初压温度不低于145碾压终了的表面温度不低于90开放交通不高于50贮料仓贮存温度贮料过程中温度降低不超过10沥青混合料出厂时逐车检测沥青混合料的重量和温度,记录出厂时间,签发一式三份的运料单,一份存拌和厂,一份交摊铺现场,一份交司机,便于质量跟踪检查。摊铺现场凭运料单收料,并重点逐车检查沥青混合料的颜色是否均匀一致,有无花白料,有无结团或严重离析等现象,温度是否在容许范围内,对检查结果做出详细地记录。如果混合料的温度过高或过低,已结块或遭雨淋的必须废弃。3.沥青混合料的填补: a.挖除的基层,回填ATB-25沥青稳定碎石,厚度为25cm和22cm,分(1/2层)两层进行
20、摊铺。b.挖除的面层,回填AC-25沥青混凝土,分两层施工,中间喷洒粘层油。c. 挖除三层沥青混凝土的段落,摊铺AC-25粗粒式沥青混凝土(分两层)施工,层间喷洒乳化沥青粘层(二层)。 4、检查验收:沥青混凝土施工结束后,及时进行检查验收,合格后报监理工程师抽检,考虑通车时间因素,也可申请同监理工程师一起进行验收。 5、检查验收合格后,用热SBS改性沥青对新旧路面接缝处进行涂刷。 6、开放交通:沥青混凝土温度降到(低于50度)符合通车条件时,撤离标志,恢复交通。(三)、沥青面层铣刨施工对路面大于10mm的病害进行铣刨,铣刨厚度为5cm,铣刨后摊铺5cmAC-20中粒式沥青混凝土。准备工作:(1
21、)铣刨施工的前一天,项目总工或质检工程师会同监理工程师、业主项目工程师、设计代表需要铣刨段落进行深一步的勘察,确定铣刨的准确位置,如四方代表没有异议,对勘查结果进行签字,用醒目颜色标定铣刨的区域。 (2)如果对铣刨勘察结果出现异议时,无论工程量增加、减少还是处理位置的改变,现场勘察人员在调查表上签署意见后,第一时间上报业主,待业主批复后进行施工。(3)铣刨结束后采用清扫车、吹风机对铣刨段落进行细致清扫,施工单位检查铣刨段内是否有夹层、薄弱层、病害处理的部位,并将检查结果上报监理工程师,对需要处理的病害及时请示监理工程师、业主项目工程师、设计代表现场会诊,并将结果第一时间上报业主批准后再进行处理
22、。铣刨施工工序:a施工前由测量人员根据图纸对铣刨位置进行放样。b. 铣刨结束后,对接头铣刨不到位的部分用切割机和风镐进一步处理。 c. 采用清扫车、吹风机对铣刨段落进行细致清扫,对下承层再进一步细致自检,对出现的夹层、薄弱层在经过监理工程师认可后进行处理。d、清扫结束后,自检员对现场进行检查,合格后报请监理工程师检查验收,验收合格后进行下一步的沥青混凝土施工。e按照施工计划和结合施工现场实际情况安排每天的铣刨工作,本着铣刨多少就能摊铺多少为原则,当天恢复交通,以确保道路的畅通。 f.下承层处理完毕自检合格后,报请监理工程师检查验收,合格后方能进行下一步施工。 混凝土摊铺施工工艺:a.沥青混凝土
23、施工前用热SBS改性沥青对四壁进行涂刷,在下承层上喷洒乳化沥青粘层。b.混合料的拌合:集料与沥青混合料的取样应符合现行试验规程的要求。冷料装载机料斗的横向尺寸小于冷料仓横向尺寸,冷料仓加设隔板。在拌和过程中,随时观察冷料仓有无窜仓现象,冷料仓的料门大小及振荡器的频率和振幅是否符合要求,矿粉仓有无起拱现象。沥青混合料的拌和时间应以混合料拌和均匀、所有矿料颗粒全部裹覆沥青结合料为度,并经试拌确定,原则是无花白料、结团和离析。 拌合好的沥青混合料随拌随用,因生产或其它原因需贮存时,贮料仓无保温设备时,允许的贮存时间应符合摊铺温度的要求,有保温设备的储料时间不宜超过6小时。贮存期间,温降不应超过10,
24、不得发生结合料老化、滴漏和粗、细集料颗粒离析现象。从拌合机向运料车放料时,每卸一盘混合料应挪动一下汽车位置,应采取一点式,分两层装料,装料顺序为前、后、中,以减少混合料的离析。沥青混合料的各项温度控制见表1沥青混合料出厂时逐车检测沥青混合料的重量和温度,记录出厂时间,签发一式三份的运料单,一份存拌和厂,一份交摊铺现场,一份交司机,便于质量跟踪检查。摊铺现场凭运料单收料,并重点逐车检查沥青混合料的颜色是否均匀一致,有无花白料,有无结团或严重离析等现象,温度是否在容许范围内,对检查结果做出详细地记录。如果混合料的温度过高或过低,已结块或遭雨淋的必须废弃。c.混合料的摊铺:摊铺机开工前提前0.51h
25、预热熨平板,使之温度不低于100。铺筑过程中熨平板的振捣或夯锤压实装置应具有适宜的振动频率和振幅,以提高路面的初始压实度。通过调节熨平板的加宽连接,使摊铺后的混合料没有明显的离析痕迹。d.检查验收:沥青混凝土施工结束后,及时进行检查验收,合格后报监理工程师抽检,考虑通车时间因素,也可申请同监理工程师一起进行验收。 e.开放交通:沥青混凝土温度降到(低于50度)符合通车条件时,撤离标志,恢复交通。(四)、沥青防水层和粘层油施工防水层施工:1、原材料检测:施工前对所用的SBS改性沥青、单粒径石料各项技术指标进行检测。2、沥青温度控制:改性沥青在沥青罐中采用导热油加热至185。在注入沥青洒布车之前,
26、沥青洒布车要对罐体进行加温,以防止改性沥青温度下降, 3、清扫下承层:SBS改性沥青喷洒前,对下承层要做一次彻底的清扫,将上面的垃圾、浮尘清除干净,要采用大功率吹风机进行清扫。4、SBS改性沥青的喷洒:喷洒作业时沥青洒布车保持匀速行驶45kmh,洒布量为1.51.8/,喷洒的SBS改性沥青应成均匀雾状,在喷洒宽度内形成均匀的薄层,不得出现重叠、漏洒现象。在每次喷洒作业前接头处,为保证不出现重叠,采用铺设油毡的处理方法。5、石料的筛选,石料要通过振动筛除去不规格的石料、石粉和杂物后方可使用,撒布过程中,要求撒布车的撒料器匀速转动,撒布车匀速行使,不得随意加速、减速、停顿。撒布后的石料不能出现漏洒
27、及石料重叠现象,对于不符合规范处进行人工处理。撒布石料规格为5-10mm的单粒径碎石,覆盖率为整个面积的55-60%。6、作业气温要求:喷洒乳化沥青时要根据天气情况作业,遇大风、降雨、路面潮湿时不进行喷洒作业。7、石料碾压要求:单粒径石料撒布工作完成后,用轻型胶轮压路机进行来回碾压,保证石料充分嵌入沥青层中,使挤入沥青大体达到集料层的1223。8、检查验收:施工结束后施工单位对各项技术指标进行自检,自检合格后报监理工程师检查验收后方可进行下一道工序施工。9、施工时间控制:防水层施工安排在沥青混凝土罩面施工前进行,要与罩面施工保持一公里左右的距离。粘层油施工:1.粘层油采用快裂洒布型PC-3型S
28、BR改性乳化沥青,洒布量为0.3-0.6L/。乳化沥青含量不小于50%。2清扫下承层:乳化沥青喷洒前,对下承层要做一次彻底的清扫,将上面的垃圾、浮尘清除干净,要采风机进行清扫。3.粘层油必须采用智能型沥青洒布车喷洒,选择适宜的喷嘴,使洒布速度和喷洒量保持稳定。在洒布过程中应随时检测用油量。4气温低于10、路面潮湿时不得喷洒粘层油。5粘层油必须以均匀雾状进行喷洒,使路面全宽内形成一均匀薄层,不得有洒花、漏空或成条状,也不得有堆积现象。喷洒不足要补洒,喷洒过量要刮除。粘层油喷洒后,严禁运料车以外的车辆及行人通过。6粘层施工结束后应立即铺筑沥青混凝土,确保粘层不受污染。(五)、沥青混凝土罩面施工一、
29、 干法拌和沥青混凝土的生产1、 TOR干法处理沥青橡胶混合料的生产工艺是将橡胶屑于TOR连接剂直接加入到沥青搅拌设备内进行拌和,然后在一定的温度下置放一段时间,让橡胶与沥青在混合料的状态下进行反应。2、 增加添加橡胶屑和TOR连接剂的计量和输送设备,这些设备应具有按比例计量和调节输送速率的功能,并需要与沥青搅拌设备进行联机控制和显示、记录橡胶屑和TOR连接剂的供应量和流量。通常,这可以利用沥青搅拌设备控制系统中留给再生料和添加剂的控制通道来进行。3、 对于间歇式的沥青搅拌设备也可以采用橡胶屑与TOR连接剂事先按每批混合料的质量和成分的比例称好,并混合在一起装成袋的橡胶屑TOR混合料,采用专用风
30、机加料的方式从搅拌缸上方的专门开口吹入搅拌缸。干法处理的生产工艺需要有一段较长的干拌时间,以便使橡胶屑能与集料均匀的混合,并从高温的集料处获得热量,这是与常规的沥青混合料生产工艺的不同之处。干拌的时间为25s,视加入的橡胶屑的多少而定(橡胶屑用量为20%,干拌时间为25s)。4、 TOR连接剂的用量为橡胶屑用量的4.5%,混合料的反应时间为60min。二、施工工艺控制全线沥青橡胶混凝土拌和采用干拌法。沥青混合料组成设计:在沥青混凝土面层铺筑前7天,将用GTM确定的目标配合比,提交监理工程师审批。监理工程师批准后,利用批准的配合比进行试拌,以确定生产配合比。1.摊铺试验路段: 试验段在监理工程师
31、批准的情况下进行,长度应根据试验目的确定,宜为不小于200m,太短了不便施工,得不出稳定的数据。试验段宜在直线段上铺筑。热拌热铺沥青混合料路面试验段铺筑,包括下列试验内容:a、根据沥青路面各种施工机械相匹配的原则,确定合理的施工机械、机械数量及组合方式。b、通过试验段确定拌和设备的上料速度、拌和数量与时间、拌和温度等操作工艺。c、确定摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平方式等操作工艺;压路机的压实顺序、碾压温度、碾压速度及碾压遍数等压实工艺,确定松铺系数。热拌改性沥青混合料的施工温度() 表2改性沥青加热温度 155165矿料温度190210混合料出厂温度正常范围180190 超过2
32、10废弃摊铺温度不低于170初压温度不低于165碾压终了的表面温度不低于110开放交通不高于50贮料仓贮存温度贮料过程中温度降低不超过10d、确定生产用的标准配合比。2、准备下承层罩面施工前要对未进行挖补、铣刨的段落进行拉毛处理,摊铺沥青混凝提前要对防水层的完整性进行检查,出现局部外露或污染等不合格现象的要及时进行有效的处理,用吹风机对表面进行吹风,直至满足规范要求报监理工程师认可后进行沥青混凝土摊铺。3、沥青混合料的拌合集料与沥青混合料的取样应符合现行试验规程的要求。冷料装载机料斗的横向尺寸小于冷料仓横向尺寸,冷料仓加设隔板。在拌和过程中,随时观察冷料仓有无窜仓现象,冷料仓的料门大小及振荡器
33、的频率和振幅是否符合要求,矿粉仓有无起拱现象。沥青混合料的拌和时间应以混合料拌和均匀、所有矿料颗粒全部裹覆沥青结合料为度,并经试拌确定,原则是无花白料、结团和离析。 拌合好的沥青混合料随拌随用,因生产或其它原因需贮存时,贮料仓无保温设备时,允许的贮存时间应符合摊铺温度的要求,有保温设备的储料时间不宜超过6小时。贮存期间,温降不应超过10,不得发生结合料老化、滴漏和粗、细集料颗粒离析现象。从拌合机向运料车放料时,每卸一盘混合料应挪动一下汽车位置,应采取一点式,分两层装料,装料顺序为前、后、中,以减少混合料的离析。TOR化学改性沥青混合料的加热温度控制在155165范围内,集料的加热控制在1902
34、10,填料不加热;混合料出场温度控制在180190之间,高于210时予以废除。沥青混合料出厂时逐车检测沥青混合料的重量和温度,记录出厂时间,签发一式三份的运料单,一份存拌和厂,一份交摊铺现场,一份交司机,便于质量跟踪检查。摊铺现场凭运料单收料,并重点逐车检查沥青混合料的颜色是否均匀一致,有无花白料,有无结团或严重离析等现象,温度是否在容许范围内,对检查结果做出详细地记录。如果混合料的温度过高或过低,已结块或遭雨淋的必须废弃。4、沥青混凝土的运输成品沥青混合料运达工地之前,对具体摊铺位置、运输时间、运输路线、运距、摊铺能力和所需混合料的数量等情况作详细核对。采用载重量在20t左右的大型自卸汽车运
35、送沥青混合料到摊铺现场。运输车辆不得超载、急刹车、急弯掉头,以免对透层和上基层造成损伤。运输车辆的数量和总运输能力应该较拌和机生产能力和摊铺速度有所富余,在摊铺机前应常保持有5车沥青混合料待卸。运输车辆的车厢应采用紧密、清洁、光滑的金属板并打扫干净。为防止沥青混合料与车厢金属板粘结,可在其上涂一薄层隔离剂或防粘剂,但不得有余液集聚在车厢底部,不允许用石油衍生剂。沥青混合料在运输过程中用篷布或棉被覆盖,以保持混合料的温度。5、 沥青混凝土的摊铺摊铺机开工前提前0.51h预热熨平板,使之温度不低于100。铺筑过程中熨平板的振捣或夯锤压实装置应具有适宜的振动频率和振幅,以提高路面的初始压实度。通过调
36、节熨平板的加宽连接,使摊铺后的混合料没有明显的离析痕迹。摊铺机应配备具有自控装置的整平板,能通过传感器控制标高和平整度,使摊铺机能铺筑出理想的纵、横坡度。为提高平整度,减少混合料的离析,摊铺机做到缓慢、均匀、连续不间断地摊铺,摊铺速度控制在13m/min的范围内,不得随意变换速度或中途停顿。当发现混合料出现明显的离析、波浪、裂缝和拖痕时,及时分析原因,予以消除。在实际摊铺过程中,按试验段确定的松铺系数确定熨平板初始的松铺厚度。初次摊铺的垫板厚度为路面设计厚度乘以松铺系数,与路面对接摊铺的垫板厚度为松铺厚度与路面设计厚度的差。垫板可以采用整体式,也可以采用组合式,其目的是保证虚铺厚度。摊铺机起步
37、后自动调平系统开始工作,摊铺过程中随时检查摊铺层厚度,并对混合料总量与摊铺面积进行校验。在开始摊铺时,后到位的车辆先卸料,保证摊铺机起步的正常运行。测量沥青混合料的温度符合要求后,第一辆自卸车缓慢后退到摊铺机前,轻轻接触摊铺机后,挂空档,向摊铺机受料斗缓缓卸料,直到料斗中料满立即停止卸料。摊铺机边受料边将混合料向后输送到分料室,按事先确定的行驶速度起步摊铺混合料。起步时应控制好熨平板的标高。摊铺机起步后边摊铺边推动自卸车前进,同时自卸车继续向受料斗中卸料。第一辆车卸完料后应立即开离,第二辆车尽快后退到离摊铺机2030cm处停住,挂上空档准备卸料。摊铺机继续向前摊铺混合料,接触第二辆运料车并推动
38、其前进,第二辆运料车立即向摊铺机受料斗缓缓卸料,使新料与受料斗中余料混和,严禁送料刮板处发生混合料外漏现象。相应于摊铺机的摊铺速度,螺旋布料器应调整到保持一个稳定的速度均衡地转动,两侧的混合料应保持不少于送料器2/3的高度,保证布料器前混合料高度一致,使熨平板浮力均匀,减少混合料在摊铺过程中的离析。混合料冷却到规定的温度以下时,对冷却的混合料进行清除。在雨天或表面存有积水、施工气温低于10时,不得摊铺混合料。遇水的混合料,坚决不能使用,必须报废。摊铺好的混合料不宜用人工反复修整,当不得不由人工局部找补或更换混合料时,需仔细进行,特别严重的缺陷应整层清除。6、 碾压 碾压时应配备足够数量的压路机
39、(应有备用),采用确定的设备组合及碾压程序进行碾压,备有经监理工程师认可的小型压路机或手扶振动夯具,用于接头处、停机造成的接缝的横向压实或修补工程。碾压配有专人负责,在开工前对压路机司机进行培训交底。每天正式开铺前,压路机作好加油、加水、维修、调试等准备工作,严禁压路机在新铺沥青路面上停车、加油、加水。压路机应以缓慢而均匀的速度碾压,碾压速度应符合下表的要求。 压路机类型初压复压终压适宜最大适宜最大适宜最大钢筒式234356366轮胎式234356468振动式23(静压或 振动)3(静压或 振动)34.5(振动)5(振动)36(静压)6(静压)建议初压采用1012T双驱双振动压路机,碾压2遍,
40、初压温度不低于165;复压采用20-26T的胶轮压路机碾压2-3遍,温度不低于155;终压用1012T双驱双振动压路机,碾压23遍。试验段要对压路机和碾压方式进行组合,确定不同组合能达到的压实度后,最后确定碾压方式和遍数。初压后检查平整度、路拱,必要时予以修正。如碾压时出现推移,可待温度稍低后再压,如出现横向裂纹,应查明原因并及时采取纠正措施。初压应在较高温度下进行,压路机低处向高处碾压,相邻碾压带应重叠1/31/2轮宽。碾压路线和碾压方向不应突然改变而导致混合料产生推移,压路机起动、停止必须缓慢进行。复压应在初压完成后立即进行,复压通常采用2026T胶轮压路机以35XXm/H的速度碾压2-3
41、遍。终压要消除复压过程中表面遗留的不平整印迹,保证路面的平整度。终压结束时的温度不低于110。压路机在横坡方向上应由较低处向较高处碾压,使压路机以压实后的混合料作为支承边。压路机的碾压长度在纵向呈阶梯形排开,相邻碾压段纵向接头重叠11.5m。钢轮压路机,碾压左右重叠在15cm以上,胶轮压路机左右重叠为1/2轮宽。在碾压过程中为了保持碾压温度在正常的范围内,每完成一遍重叠碾压,压路机就向摊铺机靠近一些,每次都压实到离摊铺机较近处才折返。随着摊铺机不断向前,压路机的折返点也跟着向前移动,避免在整个摊铺层宽度上,在同一横断面换向所造成的压痕。摊铺和碾压过程中,组织专人进行质量检测和缺陷修复。在压路机
42、压不到的地方采用手夯或机夯把混合料充分压实。初压、复压和终压的回程前后相距不少于1m。碾压过程中,确保压路机滚轮湿润,以免粘附沥青混合料,采用间歇喷水的方法,严格控制间隔时间,防止用水量过大,使混合料温度下降过快。碾压过程中,加强对平整度的跟踪监测,对不平整路段的高点实施修复碾压,修复碾压应在其表面温度降到90之前进行,采用纵向、横向静压或振动压实。成型的沥青路面,及时进行压实度检测,用平整度仪对路面平整度进行检测,并把检测结果及时反馈给施工人员。对压实度不足的路段采取适当补救措施,进一步改进碾压工艺。对现场虚铺厚度、各施工工序温度要随时测量,保证施工质量正常、稳定。陡坡碾压时先采用轻型压路机
43、预压(轮胎压路机不宜作预压)。无论是上坡还是下坡,压路机的从动轮终朝着摊铺机方向,即从动轮在前,驱动轮在后(与一般路段碾压时相反)。7、接缝处理由于设计采用不断交施工(即1/4幅),不可避免会有冷接缝的出现,碾压时应注意压路机跨缝碾压,以消除缝迹,使接缝处紧密、平顺,不产生明显的接缝离析。上下层的纵缝应错开15厘米(热接缝)或3040厘米(冷接缝)以上。相邻两幅及上、下的横向接缝均应错位1米以上。接缝施工后用3米直尺检查,确保平整度符合要求。(1)、纵向接缝为了更好的处理冷接缝,在混合料完全冷却前用镐刨机铣刨,不宜在冷却后用切割机作纵向切缝。加铺另半幅前应涂洒少量沥青,重叠在铺层510厘米,再
44、跨缝挤紧压实,或者先在已压实路面上行走碾压新铺层15厘米左右,然后压实新铺部分。 (2)、横向接缝当由于工作中断,摊铺材料的末端已经冷却,或在第二天恢复工作时,就应做成一道横缝,横缝全部采用平接缝。在已摊铺端用3米直尺画线定出接缝位置,用锯缝机干切去掉多余料,并用镐刨成毛茬,继续摊铺前将切缝上的灰浆清除,薄涂少量粘层沥青。摊铺机熨平板从接缝后起步摊铺,注意设置整平板的高度,为碾压留出适当的预留量。碾压首先用双钢轮压路机(如DD110)对横向接缝作横向碾压,从冷路面上逐渐向热路面碾压,根据接缝处混合料温度的变化,可以实施振动压实,以提高横向接缝的压实度。第一次压入量为510cm,逐渐至压入热路面
45、1015cm,然后实行45斜压。斜压从中间向两侧依次分开,重叠量应适当(一般为1/2轮宽)。混合料温度是保证横向接缝碾压效果的关键。温度太高,很容易产生混合料推移;温度太低,横向接缝不能压实,易形成路面早期损坏。横向接缝碾压温度一般比正常碾压温度低510。8、开放交通待沥青混合料路面完全自然冷却,混合料表面温度低于50后,方可开放交通,严禁洒水冷却降低混合料温度。铺筑好的沥青混合料应严格控制交通,做好保护,保持整洁,不得造成污染,严禁在沥青混合料上堆放施工产生的土或杂物,严禁在已铺的沥青混合料上制作水泥砂浆。六、标线施工标线材料均采用热熔型反光标线涂料,内含反光玻璃微球为1825%,施工时面撒玻璃微球用量0.3XXg/m2,标线厚度不小于2mm,所有标线采用自行式划线机一次完成。面撒玻璃微球采用非镀膜球,应干净无杂质,折射率1.51.64。(1)仔细研究图纸,按设计要求进行施工。 (2)进行测量,放样。 (3)打水线。此过程是保证施工质量的一个基础环节,水线质量的
