技 术 交 底 记 录
工程名称
福林天地4＃楼工程
施工单位
青岛建设集团建兴公司
工程部位
裙房、主楼填充墙砌体
施工内容
加气混凝土砌块砌体

本工程±0.000以上填充内墙均为加气混凝土砌块墙， 混合砂浆砌筑。地下室为小型混凝土空心砌块墙。人防地下室隔墙：后砌抗爆墙及单元隔墙为蒸压粉煤灰砖， 水泥砂浆砌筑。后浇钢筋砼构件：圈梁、过梁、构造柱等砼强度等级为C25。
三、施工准备
1、材料准备：
1.1水泥：选用经甲方确认的山水P.032.5普通硅酸盐水泥。
1.2砂：大沽河中砂，使用前过筛，含泥量砌筑工程小于5%。
1.3加气砼砌块主规格长*厚*高为600×170×240、600×100×240， M10蒸压粉煤灰砖主规格240×115×53。
1.4 小型混凝土空心砌块墙主砌块390×190×190，辅助砌块190×190×190，
1.5其它零星材料，如拉结筋、预制混凝土块等预先按要求准备好。
2、机械、工具准备：
现场准备25-30辆双轮手推车作为砖、砂浆等材料的水平运输工具。另外还应根据施工人员的数量配备足够的灰槽、灰桶、切割加气砼的刀锯、电动切割机等小型工具。
3、劳动力准备：
根据总工期要求，结合施工总进度计划，今年计划进行砌筑裙房，进场泥工15人，明年二月计划开始砌筑主楼，需进场泥工40人。
4、技术准备：
施工前，首先做好样板，经公司技术质检科、项目经理、技术负责人、质量员、工长共同验收同意后进行大面施工。
5、现场作业条件：
5.1弹出轴线、墙边线、门窗洞口线，办理完验线、预检手续。
5.2砌筑前根据排砖灰缝厚度制作皮数杆，并预先根据皮数杆上的灰缝位置在需要设置拉结筋处植筋。拉结筋设计为2Ф6间距500，但现场施工时，

技 术 交 底 记 录
工程名称
福林天地4＃楼工程
施工单位
青岛建设集团建兴公司
工程部位
裙房、主楼填充墙砌体
施工内容
加气混凝土砌块砌体

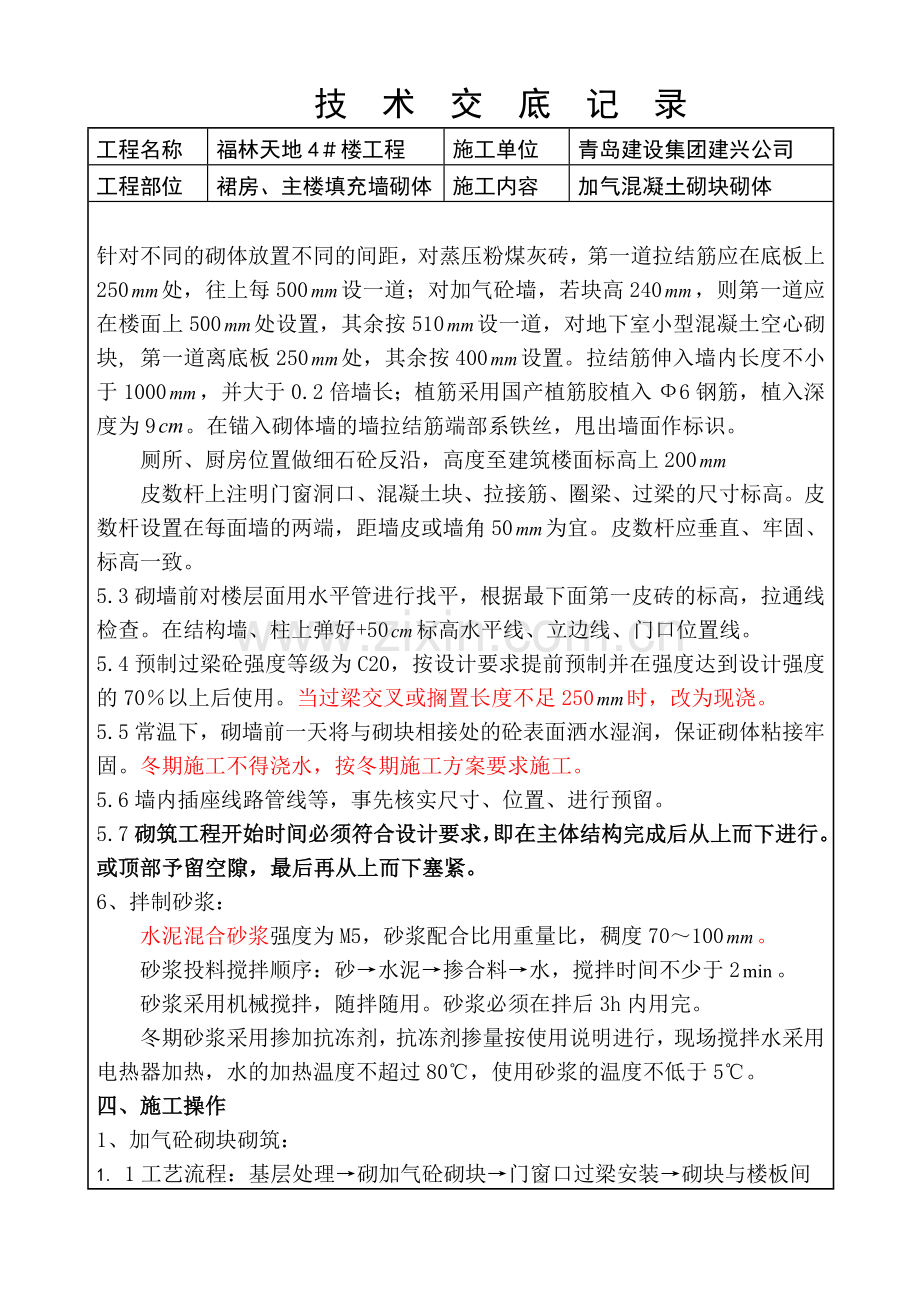

针对不同的砌体放置不同的间距，对蒸压粉煤灰砖，第一道拉结筋应在底板上250处，往上每500设一道；对加气砼墙，若块高240，则第一道应在楼面上500处设置，其余按510设一道，对地下室小型混凝土空心砌块, 第一道离底板250处，其余按400设置。拉结筋伸入墙内长度不小于1000，并大于0.2倍墙长；植筋采用国产植筋胶植入Ф6钢筋，植入深度为9。在锚入砌体墙的墙拉结筋端部系铁丝，甩出墙面作标识。
厕所、厨房位置做细石砼反沿，高度至建筑楼面标高上200
皮数杆上注明门窗洞口、混凝土块、拉接筋、圈梁、过梁的尺寸标高。皮数杆设置在每面墙的两端，距墙皮或墙角50为宜。皮数杆应垂直、牢固、标高一致。
5.3砌墙前对楼层面用水平管进行找平，根据最下面第一皮砖的标高，拉通线检查。在结构墙、柱上弹好+50标高水平线、立边线、门口位置线。
5.4预制过梁砼强度等级为C20，按设计要求提前预制并在强度达到设计强度的70％以上后使用。当过梁交叉或搁置长度不足250时，改为现浇。
5.5常温下，砌墙前一天将与砌块相接处的砼表面洒水湿润，保证砌体粘接牢固。冬期施工不得浇水，按冬期施工方案要求施工。
5.6墙内插座线路管线等，事先核实尺寸、位置、进行预留。
5.7砌筑工程开始时间必须符合设计要求，即在主体结构完成后从上而下进行。或顶部予留空隙，最后再从上而下塞紧。
6、拌制砂浆：
水泥混合砂浆强度为M5，砂浆配合比用重量比，稠度70～100。
砂浆投料搅拌顺序：砂→水泥→掺合料→水，搅拌时间不少于2。
砂浆采用机械搅拌，随拌随用。砂浆必须在拌后3h内用完。
冬期砂浆采用掺加抗冻剂，抗冻剂掺量按使用说明进行，现场搅拌水采用电热器加热，水的加热温度不超过80℃，使用砂浆的温度不低于5℃。
四、施工操作
1、加气砼砌块砌筑：
1. 1工艺流程：基层处理→砌加气砼砌块→门窗口过梁安装→砌块与楼板间
技 术 交 底 记 录
工程名称
福林天地4＃楼工程
施工单位
青岛建设集团建兴公司
工程部位
裙房、主楼填充墙砌体
施工内容
加气混凝土砌块砌体

细石混凝土塞实。
1.2基层处理：将砌块部位墙根部的砼表面清扫干净。
1. 3砌加气块：砌筑前首先核对楼层放线尺寸，并与墙顶部的梁做好校对，然后砌筑250高蒸压粉煤灰砖底脚，（四皮砖，两平一侧）底脚高度应根据楼层抄好的控制标高确定，当最下一皮的水平灰缝大于20时，用细石砼找平铺砌。上部的加气砼墙体按墙的宽度尺寸、砌块的规格进行排砖，不够整砖时可以锯成需要的尺寸，但不得小于砌块长度的1/3，即200。竖缝宽20，水平灰缝厚13-15。砌筑时，在砌块的砌筑面洒水湿润，满铺满挤，上下错缝，搭接长不小于200，转角处咬砌搭接。（附排砖示意图）
1.4逢需要设置拉结筋的皮数时，应将拉结筋理直平铺在砂浆中。
1.5上下错缝不足砌块长度的1/3时，应在该处的水平灰缝中设置2根φ6钢筋作为加强，加强长度以该砌块为中心向两边各不小于250。
1.6在砌筑门洞口时，应按规定设置混凝土块，底部离洞端为380，中间间距510设一块每边不少于4块。砌筑窗洞口时，应按规定设置混凝土块，上部混凝土块中心离洞端为180，中间间距500设一块。混凝土块模数为300×170×250.
1.6加气砼砌块墙每天砌筑高度不超过1.8。
1.7填充墙与构造柱相交处，留设大马牙槎，先退后进，上下顺直。底、
顶均为退槎。
2、构造要求：
2.1根据设计要求，填充墙长度大于4时（长度范围内无框架柱和剪力墙），每4间隔设一构造柱，屋顶女儿墙拐角处及沿周边≤3设构造柱。阳台位置悬臂墙（填充墙）端部设一构造柱与阳台悬臂梁拉结。构造柱截面为a×200，a为填充墙厚度，内配4φ12/φ6@200钢筋。
2.2先砌墙再浇筑砼构造柱。构造柱施工顺序为：绑扎钢筋、砌砖墙、支模板、浇砼、拆模。 构造柱的根部先留出2皮砖高的孔洞，以便清除模板内的杂物，清除后封闭。
技 术 交 底 记 录
工程名称
福林天地4＃楼工程
施工单位
青岛建设集团建兴公司
工程部位
裙房、主楼填充墙砌体
施工内容
加气混凝土砌块砌体

2.3地下室、网点填充墙高度大于4时，在门洞过梁标高位置加设一道圈梁，宽同墙，高为180，4φ12/φ6@200钢筋。
2.4预制过梁两端的搁置长度为250，小于250的预制过梁改为现浇； 2.5圈梁、构造柱钢筋均采用后植筋法。
2.6加气砼墙的顶部予留30-50mm，待填充墙砌体完成后满一周，用细石混凝土从上往下嵌塞密实。（从高层往低层，以免填充墙传力）
2.7每道墙的每个砌筑高度完成后应及时勾缝，勾缝不得使用落地的已经超过使用时间规定的砂浆。
3、填充墙砌体与砼结构接触面的裂缝控制：
本工程拟采用砌筑和抹灰时抽缝的方法控制裂缝。
3.1填充墙侧面与砼结构墙柱接触面的处理：
在砌筑时尽量保证接触面的灰缝填塞密实，墙与混凝土接触面外侧用20*60木板塞缝。缝深度为自砖墙面深入60，宽度20，墙面抹灰前用干硬性细石砼塞实。
3.2填充墙体与砼梁板底部接触面的处理：
用干硬性细石混凝土嵌密实。
3.3填充墙砌体留凹缝，待砌筑墙体稳定后，准备抹灰之前，提前一天，选派责任心强的高水平的泥工，采用1：3水泥砂浆进行嵌缝（内掺加水泥用量的5％的UEA膨胀剂），嵌缝前先用水湿润基层，以保证粘结良好。嵌缝厚度以嵌满抽缝且稍高出砖墙面为准。一天后方可进行墙面刮糙抹灰施工。
4、冬期施工：
4.1砌筑工程采用砌块，在使用前须将表面的粉尘霜雪清除干净。
4.2砌筑砂浆材料砂子中不得含有冻块，必要时搭设暖棚存放。
4.3砌筑用砂浆用混合砂浆。配置防冻砂浆时防冻剂由专人投料，先将防冻剂配成溶液，然后按一定比例掺入拌和砂浆中，配成符合防冻剂掺加量要求的砂浆，搅拌时间比常温增加１倍，搅拌时不得随意加水。
4.5每天砌筑后砖面上不许铺灰，但竖缝仍要填满，并用保温材料覆盖。室内气温保持在５℃以上，对门窗楼梯等洞口做严密封堵。
技 术 交 底 记 录
工程名称
福林天地4＃楼工程
施工单位
青岛建设集团建兴公司
工程部位
裙房、主楼填充墙砌体
施工内容
加气混凝土砌块砌体

4.6冬期施工，除按常温规定要求外，尚需留不少于1组与砌体同条件养护的试块，测试检验28天强度。
五、质量要求和保证措施
砌体砂浆必须密实饱满，水平、垂直灰缝的砂浆饱满度不小于80%。
不得随意将不同种类砖混砌搭接，转角处应同时砌筑，严禁留直槎。施工中留设的施工洞预留马牙槎和加强拉结筋（设置同墙拉结筋）。
填充墙砌体至接近梁、板底时，留一定空隙，待填充墙砌筑完并至少间隔7天后，再将其补挤紧。
2.5允许偏差项目见下表：
填充墙砌筑允许偏差和检验方法
项 目
允许偏差（）
检验方法
轴线位移
8
用尺检查
墙面垂直度
≤3
3
用2托线板或吊线、尺检查
＞3
5
表面平整度
5
用2靠尺和塞尺
门窗洞口
（后塞框）
宽度
±3
用尺检查
高度
±3
外墙上下窗口偏移
10
用经纬仪、吊线检查
六、施工检验批的划分
1、主楼每3层作为一个施工检验批；网点部分按1-10轴每2层和11-24轴每2层各作为一个施工检验批。
七、成品保护措施
1、施工中，要防止物体碰撞砌体表面，也不得随意拆砸、剔凿砌体。
2、砌块、砖在装运过程中，轻装轻放，装运前计算好各房间的用量，分别码放整齐。
3、落地砂浆及时清除，以免与地面粘结，影响下道工序施工。
4、墙体拉结钢筋、构造柱钢筋，各种预埋件暖卫管线、电气管线均应注意防护，不得随意碰撞、拆改或损坏。
技 术 交 底 记 录
工程名称
福林天地4＃楼工程
施工单位
青岛建设集团建兴公司
工程部位
裙房、主楼填充墙砌体
施工内容
加气混凝土砌块砌体
5、加气砼填充墙在砌筑后按设计要求在墙身弹线开槽后埋，开槽深度保证电工套管固定后其表面离墙面距离不小于15，用1：3水泥砂浆嵌实抹平，并在抹灰时沿槽钉100钢丝网加固，开关插座在墙面抹灰灰饼完成后进行预埋。
6、雨雪天施工时，应对露天砌块加以覆盖。
八、安全措施及施工注意事项
1、防护栏杆不得随意挪动拆除。定期、不定期检查外脚手架的杆件和连墙拉结及安全网防护情况，并做好记录。
2、切锯加气砼砌块使用专门工具；在架子上锯砖时，操作人员应面向里边，把碎砖打在架板上，严禁把砖头打向架外，坠落伤人。
3、脚手架上堆砖不得超过三层（侧放），砌块不得超过2层，砖及砌块在楼层，不应集中堆放。灰桶、灰斗应放置有序，使架子上保持畅通。每天作业完成后，及时清除落在脚手板、楼层上的杂物、垃圾。
4、操作人员应戴好安全帽，高空作业时应系好安全带，挂好安全网。
5在砌筑过程中，要经常检查校核墙体的轴线和边线，以防轴线产生位移。
6、立皮数杆要保持标高一致，盘角时要均匀掌握灰缝，砌筑时小线要拉紧，不得一层线松，一层线紧，以防水平灰缝出现大小不匀。
7、构造柱和圈梁混凝土浇注，要分层进行，振动棒不得直接碰冲墙体，以免造成墙体收振变形。
8、溢出墙面的灰渍（舌头灰）应随时刮尽，刮平顺，半砖头应分散使用，防止出现墙面污染、通缝、不平直等现象。
9、构造柱内的落地灰、砖渣杂物应清理干净，防止夹渣。
10、砌筑施工严格按从上往下的原则进行，避免立体作业。
11、在运输过程中，严禁抛掷和倾倒，进场后应按品种、规格分类堆放整齐，堆放高度不得超过2。
