第三节 公路工程质量检查评估

施工及监理单位在工程完毕之后要依据《公路工程质量检查评估标准》(JTGF80/1-2023)对工程进行质量检查评估。质量检查评估工作应以工程项目的划分为基础。
一、工程项目划分
单位工程、分部工程、分项工程划分依据《公路工程质量检查评估标准》(JTGF80/1-2023)进行，工程项目划分应按下列原则和附表拟定。
1、单位工程
在建设项目中，根据签订的协议，具有独立施工条件的工程。
2、分部工程
在单位工程中，应按结构部位、路段长度及施工特点或施工任务划分为若干个分部工程。
3、分项工程
在分部工程中，应按不同的施工方法、材料、工序及路段长度等划分为若干个分项工程。
施工、监理、建设单位应按同一工程项目划分进行工程质量的检查和评估。

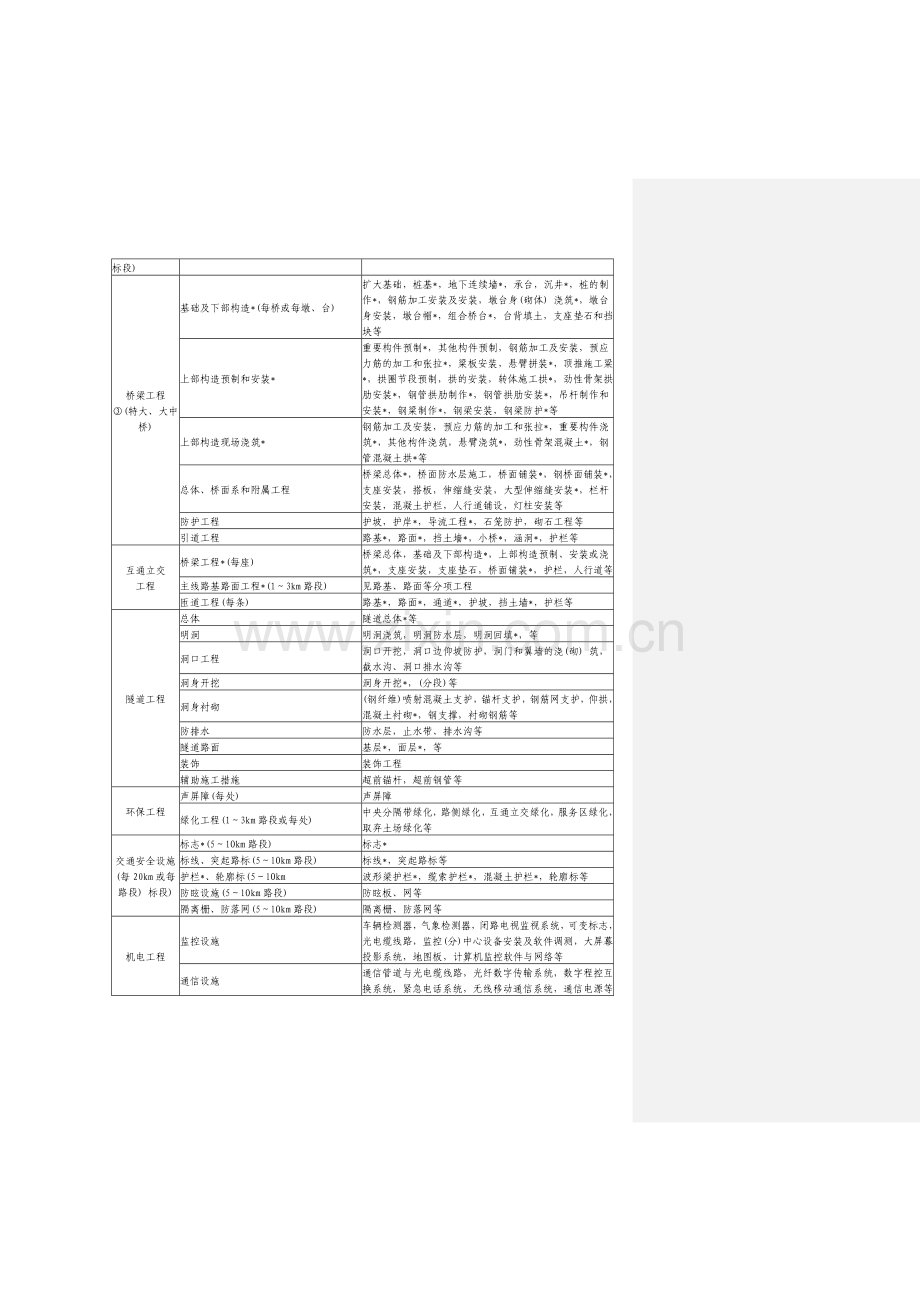

一般建设项目的工程划分表
单位工程
分部工程
分项工程
路基工程
（每10km或每标段）
路基土石方工程*①
(1～3km路段)②
土方路基*，石方路基*，软土地基*，土工合成材料处治层*等
排水工程(1～3km路段)

管节预制，管道基础及管节安装*，检查(雨水)井砌筑*，土沟，浆砌排水沟*，盲沟，跌水，急流槽*，水簸箕，捧水泵站等
小桥及符合小桥标准的通道*，人行天桥，渡槽(每座)
基础及下部构造*，上部构造预制、安装或浇筑*，桥面*，栏杆，人行道等
涵洞、通道(1～3km路段)
基础及下部构造*，重要构件预制、安装或浇筑*，填土，总体等
砌筑防护工程(1～3km路段)
挡土墙*，墙背填土，抗滑桩*，锚喷防护*，锥、护坡，导流工程，石笼防护等
大型挡土墙*，组合式挡土墙*(每处)
基础*，墙身*，墙背填土，构件预制*，构件安装*，筋带，锚杆、拉杆，总体*等
路面工程
(每10km或每标段)
路面工程(1～~3km路段)*
底基层，基层*，面层*，垫层，联结层，路缘石，人行道，路肩，路面边沿排水系统等
桥梁工程
③(特大、大中桥)
基础及下部构造*(每桥或每墩、台)
扩大基础，桩基*，地下连续墙*，承台，沉井*，桩的制作*，钢筋加工安装及安装，墩台身(砌体) 浇筑*，墩台身安装，墩台帽*，组合桥台*，台背填土，支座垫石和挡块等
上部构造预制和安装*
重要构件预制*，其他构件预制，钢筋加工及安装，预应力筋的加工和张拉*，粱板安装，悬臂拼装*，顶推施工粱*，拱圈节段预制，拱的安装，转体施工拱*，劲性骨架拱肋安装*，钢管拱肋制作*，钢管拱肋安装*，吊杆制作和安装*，钢粱制作*，钢梁安装，钢梁防护*等
上部构造现场浇筑*
钢筋加工及安装，预应力筋的加工和张拉*，重要构件浇筑*，其他构件浇筑，悬臂浇筑*，劲性骨架混凝土*，钢管混凝土拱*等
总体、桥面系和附属工程
桥梁总体*，桥面防水层施工，桥面铺装*，钢桥面铺装*，支座安装，搭板，伸缩缝安装，大型伸缩缝安装*，栏杆安装，混凝土护栏，人行道铺设，灯柱安装等
防护工程
护坡，护岸*，导流工程*，石笼防护，砌石工程等
引道工程
路基*，路面*，挡土墙*，小桥*，涵洞*，护栏等
互通立交
工程
桥梁工程*(每座)
桥梁总体，基础及下部构造*，上部构造预制、安装或浇筑*，支座安装，支座垫石，桥面铺装*，护栏，人行道等
主线路基路面工程*(1～3km路段)
见路基、路面等分项工程
匝道工程(每条)
路基*，路面*，通道*，护坡，挡土墙*，护栏等
隧道工程
总体
隧道总体*等
明洞
明洞浇筑，明洞防水层，明洞回填*，等
洞口工程
洞口开挖，洞口边仰坡防护，洞门和翼墙的浇(砌) 筑，截水沟、洞口排水沟等
洞身开挖
洞身开挖*，(分段)等
洞身衬砌
(钢纤维)喷射混凝土支护，锚杆支护，钢筋网支护，仰拱，混凝土衬砌*，钢支撑，衬砌钢筋等
防排水
防水层，止水带、排水沟等
隧道路面
基层*，面层*，等
装饰
装饰工程
辅助施工措施
超前锚杆，超前钢管等
环保工程
声屏障(每处)
声屏障
绿化工程(1～3km路段或每处)
中央分隔带绿化，路侧绿化，互通立交绿化，服务区绿化，取弃土场绿化等
交通安全设施(每20km或每路段) 标段)
标志*(5～lOkm路段)
标志*
标线、突起路标(5～lOkm路段)
标线*，突起路标等
护栏*、轮廓标(5～lOkm
波形梁护栏*，缆索护栏*，混凝土护栏*，轮廓标等
防眩设施(5～lOkm路段)
防眩板、网等
隔离栅、防落网(5～lOkm路段)
隔离栅、防落网等
机电工程
监控设施
车辆检测器，气象检测器，闭路电视监视系统，可变标志，光电缆线路，监控(分)中心设备安装及软件调测，大屏幕投影系统，地图板，计算机监控软件与网络等
通信设施
通信管道与光电缆线路，光纤数字传输系统，数字程控互换系统，紧急电话系统，无线移动通信系统，通信电源等
收费设施
入口车道设备，出口车道设备，收费站设备及软件，收费中心设备及软件，1C卡及发卡编码系统，闭路电视监视系统，内部有线对讲及紧急报警系统，收费站内光，电缆及塑料管道，收费系记录算机网络等
低压配电设施
中心(站)内低压配电设备，外场设备电力电缆线路等
照明设施
照明设施
隧道机电设施
车辆检测器，气象检测器，闭路电视监视系统，紧急电话系统，环境检测设备，报警与诱导设施，可变标志，通风设施，照明设施，消防设施，本地控制器，隧道监控中心计算机控制系统，隧道监控中心计算机网络，低压供配电等
房屋建筑工程
(按其专业工程质量检查评估标准评估)
注：①表内标注*号者为重要工程，评分时给以2的权值；不带*号者为一般工程，权值为1。
二、单位、分部及分项工程划分的说明
1、路基单位工程：路基单位工程以标段为一个单位工程，并扣除互通区主线范围，服务区匝道并入相相应的路基段落中。
其中(1～3km路段)为一个评估单元。
⑴路基土石方工程分部：涉及有土方路基*，石方路基*，软土地基*，土工合成材料处治层*等分项工程。
其中软土地基处治分项涉及 砂垫层子分项
袋装砂井、塑料排水板子分项
碎石桩(砂桩) 子分项
粉喷桩子分项
土工合成材料处治层分项涉及 加筋工程土工合成材料子分项
隔离工程土工合成材料子分项
过滤排水工程土工合成材料子分项
防裂工程土工合成材料子分项
⑵排水工程分部：涉及有管节预制，管道基础及管节安装*，检查(雨水)井砌筑*，土沟，浆砌排水沟*，盲沟，跌水，急流槽*，水簸箕，捧水泵站等分项工程。
质检资料按不同类型排水工程的不同施工段落填写，评估时按1～3km同类型结构合在一起评。
浆砌排水沟分项合用浆砌排水沟，跌水，急流槽*，水簸箕等类型。
⑶砌筑防护工程分部：涉及有挡土墙*，墙背填土，抗滑桩*，锚喷防护*，锥、护坡，导流工程，石笼防护等分项工程。
质检资料按不同防护类型和施工段落填写整理，评估时按相同防护类型1~3km合在一起评。
⑷大型挡土墙*，组合式挡土墙分部：涉及有基础*，墙身*，墙背填土，构件预制*，构件安装*，筋带，锚杆、拉杆，总体*等。
每座大型挡土墙为一个评估单元。
⑸涵洞、通道分部：每道涵洞、通道为一个评估单元。
每道涵洞为一个子分部工程：涉及有基础及下部构造*，重要构件预制、安装或浇筑*，填土，总体等分项工程。
钢筋混凝土涵洞还应涉及钢筋加工及安装分项工程
其中基础及下部构造分项有涵台子分项
管座及涵管安装子分项
其中重要构件预制、安装或浇筑分项有预制涵管子分项
钢筋加工及安装子分项
盖板制作子分项
盖板安装子分项
箱涵浇筑子分项
拱涵浇(砌)筑子分项
总体分项有 总体子分项
倒虹吸竖井、集水井砌筑子分项
一字墙和八字墙子分项
锥坡子分项
应根据不同结构形式套用。
⑹小桥及符合小桥标准的通道*，人行天桥，渡槽(每座)分部：涉及有基础及下部构造*，上部构造预制、安装或浇筑*，桥面*，栏杆，人行道等分项工程。
其中基础及下部构造*，重要构件预制、安装或浇筑*均有子分项（参见互通桥梁部分）。
2、路面单位及分部工程：路面单位工程以标段为一个单位工程，并扣除互通区主线范围。服务区匝道并入相相应的路面段落中。
(1～3km路段)为一个评估单元。
涉及有底基层，基层*，面层*，垫层，联结层，路缘石，人行道，路肩，路面边沿排水系统等分项工程。
其中不同形式垫层的质量规定同相同材料的其他公路的底基层；联结层的质量规定同相应的基层或面层。
3、隧道单位工程：每座为一个单位工程（高速公路左右洞可合并）。
隧道的洞身开挖、洞身衬砌和辅助施工措施分部的分项工程按不同岩层类别和解决形式每100米为一个评估单元。其余分部的分项工程按每座为一个评估单元。
⑴总体分部：隧道总体
⑵隧道明洞分部：明洞浇筑，明洞防水层，明洞回填*，等
⑶洞口工程分部：洞口开挖，洞口边仰坡防护，洞门和翼墙的浇(砌) 筑，截水沟、洞口排水沟等。其中隧道洞口的开挖，应按照路基土石方工程的标准进行检查评估；洞门和翼墙的浇(砌)筑和洞口边坡、仰坡防护按挡土墙、防护及其它砌石工程的相应项目评估。
⑷洞身开挖分部：洞身开挖*(分段)
⑸洞身砌筑分部：(钢纤维)喷射混凝土支护，锚杆支护，钢筋网支护，仰拱，混凝土衬砌*，钢支撑，衬砌钢筋等(分段)
⑹防排水分部：防水层，止水带、排水沟等
⑺隧道路面分部：基层*，面层*等，应按照路基、路面的标准进行检查评估
⑻装饰分部：装饰工程
⑼辅助施工措施分部：超前锚杆，超前钢管等。
4、桥梁单位工程：每座大桥、中桥为一个单位工程（高速公路左右幅可合并）。
其中独立桥梁按有关规定进行评估。互通立交中的每座桥梁以及路基工程中的每座小桥(涉及符合小桥标准的通道)、人行天桥和渡槽各为一个分部工程。
⑴基础及下部构造分部：（每墩台为一个评估单元）涉及有扩大基础，桩基*，承台，钢筋加工及安装，墩台身(砌体) 浇筑*，墩台帽*，台背填土，支座垫石和挡块等分项工程。
其中钢筋加工及安装包具有基础或桩基钢筋加工及安装、
承台钢筋加工及安装、
墩台身或墩柱钢筋加工及安装、
墩台帽钢筋加工及安装、
盖梁钢筋加工及安装等子分项。
⑵上部构造预制和安装分部：（每孔为一个评估单元）涉及有重要构件预制*，其他构件预制，钢筋加工及安装，预应力筋的加工和张拉*，粱板安装，悬臂拼装*，拱圈节段预制，拱的安装等分项工程。
⑶上部构造现场浇筑：（每孔或每联为一个评估单元）涉及有钢筋加工及安装，预应力筋的加工和张拉*，重要构件浇筑*，悬臂浇筑*等分项工程。
⑷总体、桥面系和附属工程：（每座桥为一个评估单元）涉及有桥梁总体*，桥面防水层施工，桥面铺装*，支座安装，搭板，伸缩缝安装，混凝土护栏等分项工程。
5、互通立交单位工程
⑴桥梁工程分部：（每座为一个评估单元）涉及有桥梁总体，基础及下部构造*，上部构造预制、安装或浇筑*，支座安装，支座垫石，桥面铺装*，护栏等分项工程。
其中基础及下部构造分项有基础砌体子分项
墩，台身砌体子分项
扩大基础子分项
钻孔灌注桩子分项
挖孔桩子分项
承台子分项
墩、台身子分项
柱或双壁墩身子分项
墩、台帽或盖梁子分项
钢筋安装子分项
其中的钢筋安装子分项还涉及基础或桩基、承台、墩台身或墩柱、墩台帽或盖梁等钢筋安装子子分项。
上部构造预制、安装或浇筑分项涉及
钢筋安装子分项
钢丝、钢绞线先张法子分项
后张法子分项
梁(板)预制子分项
梁(板)安装子分项
就地浇筑梁(板) 子分项
悬臂浇筑梁子分项
⑵主线路基路面工程分部：有土方路基*，石方路基*，软土地基，土工合成材料处治层，底基层，基层*，面层等分项工程。
其中软土地基和土工合成材料处治层有子分项。
⑶匝道工程分部：（每条匝道为一个评估单元）涉及有路基*，路面*，通道*，护坡，挡土墙*，护栏等分项工程。
其中路基分项有土方路基*，石方路基*，软土地基*，土工合成材料处治层*等子分项。
路面分项有底基层，基层*，面层*等子分项。
通道分项*有涵洞总体等子分项。
6、交通安全设施单位工程：每标段为一个单位工程（5～lOkm路段为一个评估单元进行评估）。
7、环保工程单位工程：按每标段为一个单位工程(1～3km路段或每处为一个评估单元进行评估)。
六、分项工程质量检查评估
分项工程质量检查评估采用下表进行。
分项工程质量检查评估表
分项工程名称： 所属分部工程名称： 所属建设项目：
工程部位：（桩号、墩台号、孔号） 施工单位： 监理单位：
基本规定

项次
检查项目
规定值或允许偏差
实测值或实测偏差值
质量评估
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
平均、代表值
合格率(%)
权值
得分

合计

外观鉴定

减分

监理意见

质量保证资料

减分

工程质量等级评估
评分： 质量等级：
检查负责人： 检测： 记录： 复核： 年 月 日
其中表头的填写应符合附表一般建设项目的工程划分的规定,统一,明确(可加括号说明),单位应填写全称,实测项目应按规定逐个填写.实测值根据规定值和允许偏差可填写实测值或偏差值（施工原始记录应填写实测值）,现场质量检查报告单对重要数据应填写实测值。实测值比较多不够填写时可以用附表,平均代表值仅对《公路工程质量检查评估标准》(JTGF80/1-2023)附录B-I所规定的项目(应按规定进行计算,计算书作为附件)填写,其余不必填写.外观鉴定和质量保证资料扣分应按规定内容和分值进行。
注意事项：质保资料的填写按照单位、分部、分项进行，但要注意质保资料的填写规定每一个构件或每一个台班填写，不同的结构要分别填写，所有的施工工序都要有质保资料；自检评估仅对《验评标准》中有规定的进行评估，自检评估可以按照单位、分部、分项划分中的评估单元进行汇总评估。

附表的格式一 __________________实测项目汇总表

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

附表的格式二 __________________分项工程实测项目汇总表
检 验 项 目
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

七、部分分项工程质量检查评估示例
㈠土方路基
1、基本规定
1)在路基用地和取土坑范围内，应清除地表植被、杂物、积水、淤泥和表土，解决坑塘，并按规范和设计规定对基底进行压实。
2)路基填料应符合规范和设计的规定，经认真调查、实验后合理选用。
3)填方路基须分层填筑压实，每层表面平整，路拱合适，排水良好。
4)施工临时排水系统应与设计排水系统结合，避免冲刷边坡，勿使路基附近积水。
5)在设定取土区内合理取土，不得滥开滥挖。竣工后应按规定对取土坑和弃土场进行修整，保持合理的几何外形。
2、实测项目见下表

土方路基实测项目表
项次
检查项目
规定值或允许偏差
检查方法和频率
权值
高速公路一级公路
其他公路
二级公路
三、四级公路
1△
压实度(%)
零填及
挖方（m）
0~0.30
—
—
94
按附录B检查。
密度法：每200m每压实层测4处
3
0~0.80
≥96
≥95
—
填方
（m）
0~0.80
≥96
≥95
≥94
0.80~1.50
≥94
≥94
≥93
＞1.50
≥93
≥92
≥90
2△
弯沉(0.01mm)
不大于设计规定值
按附录I检查
3
3
纵断高程(mm)
+10，-15
+10，-20
水准仪:每200m测4断面
2
4
中线偏位(mm)
50
100
经纬仪:每200m测4点，弯道加HY、YH两点
2
5
宽度(mm)
不小于设计
米尺:每200m测4处
2
6
平整度(mm)
15
20
3m直尺:每200m测2处×10尺
2
7
横坡(%)
±0.3
±0.5
水准仪:每200m测4个断面
1
8
边坡
不陡于设计值
尺量:每200m测4处
1
注：①表列压实度以重型击实实验法为准，评估路段内的压实度平均值下置信界线不得小于规定标准，单个测定值不得小于极值(表列规定值减5个百分点)。小于表列规定值2个百分点的测点，按其数量占总检查点的百分率计算减分值。
②采用核子仪检查压实度时应进行标定实验，确认其可靠性。
③特殊干旱、特殊潮湿地区或过湿土路基，可按交通部颁发的路基设计、施工规范所规定的压实度标准进行评估。
④三级公路修筑沥青混凝土或水泥混凝土路面时，其路基压实度应采用二级公路标准。

3、外观鉴定
路基表面平整，边线直顺，曲线圆滑。不符合规定期，单向累计长度每50m减1-2分。
土方路基在施工过程中可以不填写土方路基现场质量检查报告单，对于填石路基每层要填写路基施工原始记录，对于填土路基每层要有压实度检测报告，土方路基现场质量检查报告单可以在路基成型后填写。

土方路基现场质量检查报告单
承包单位：****公司 施工标段：**公路A1标
监理单位：****公司 编 号：
工程名称
土方路基
施工时间
06.3.12－07.4.29
桩号及部位
2K+100_4K+587
检查时间
07.5.9
项目
检查项目
规定值或
允许偏差
检 验 结 果
检查方法和频率
1△
压
实
度
(%)
零填及路堑
上路床（cm）
0~30
96

按附录B检查密度法：每200m每压实层测4处
路
堤
(cm)
上路床
0~30
96
见附表
下路床
30~80

上路堤
80~150
94

下路堤
>150
93

2△
弯 沉（0.01mm）
不大于200
见附表
按附录I检查
3
纵断高程（mm）
+10，-15
见附表
水准仪：每200m测4断面
4
中线偏位（mm）
50
见附表
经纬仪：每200m测4点，弯道加HY、YH两点
5
宽 度（m）
不小于
26
见附表
米尺：每200m测4处
6
平 整 度（mm）
15
见附表
3m尺：每200m测2处×10尺
7
横 坡（%）
±0.3
见附表
水准仪：每200m测4断面
8
边 坡
不陡1：1.5/1：0.75
见附表
抽查每200m测4处
自检意见：
符合设计规定
质检工程师： 黎闽 日期：07.5.9
监理意见：
符合设计规定
监理工程师： 陈刚 日期：07.5.12
承包人技术负责人： 张三 日期：07.5.12
分项工程质量检查评估表
分项工程名称：土方路基 所属分部工程名称：路基土石方 所属建设项目：**公路A1标
工程部位：2K+100_4K+587 施工单位：**公司 监理单位：***公司
项次
检查项目
规定值或允许偏差
实测值或实测偏差值
质量评估
1
2
3
4
5
6
7
8
9
10
平均、代表值
合格率(%)
权值
得分
1
△ 压实度
96%
K=k-ta/√￣n*S=96.7
96.7
100
3
100
2
△弯 沉
不大于200
lr=l+ZaS=108
108
100
3
100
3
纵断高程
+10，-15（mm）
测65点,59点合格,见附表

91
2
91
4
中线偏位
50（mm）
测71点,66点合格,见附表

93
2
93
5
宽 度
不小于26M
测65点,64点合格,见附表

97
2
97
6
平 整 度
15（mm）
测420点,350点合格,见附表

83
2
83
7
横 坡
±0.3%
测130点,116点合格,见附表

89
1
89
8
边 坡
不陡于1:1.5/1：0.75
测130点,110点合格,见附表

85
1
85

合计
94.5
16
1512
外观鉴定
路基边线欠直顺，曲线不够圆滑
减分
3
监理意见
批准自检意见.
陈刚07.6.21
质量保证资料
齐全
减分

工程质量等级评估
评分：91.5 质量等级：合格
检查负责人：张三 检测：黎闽 记录：管丽 复核：杰生 20236月19日

㈡钢筋加工及安装
1、基本规定
1)钢筋、机械连接器、焊条等的品种、规格和技术性能应符合国家现行标准规定和设计规定。
2)冷拉钢筋的机械性能必须符合规范规定，钢筋平直，表面不应有裂皮和油污。
3)受力钢筋同一截面的接头数量、搭接长度、焊接和机械接头质量应符合施工技术规范规定。
4)钢筋安装时，必须保证设计规定的钢筋根数。
5)受力钢筋应平直，表面不得有裂纹及其它损伤。
2、实测项目见下表
钢筋安装实测项目表
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1△
受力钢筋间距(mm)
两排以上排距
±5
尺量：每构件检查2个断面
3
同排
梁、板、拱肋
±10
基础、锚碇、墩台、柱
±20
灌注桩
±20
2
箍筋、横向水平钢筋、螺旋筋间距(mm)
±10
尺量：每构件检查5~10个间距
2
3
钢筋骨架尺寸
长
±10
尺量：按骨架总数30%抽查
1
宽、高或直径
±5
4
弯起钢筋位置(mm)
±20
尺量：每骨架抽查30%
2
5△
保护层厚度(mm)
柱、梁、拱肋
±5
尺量：每构件沿模板周边检查8处
3
基础、锚碇、墩台
±10
板
±3

3、外观鉴定：1)钢筋表面无铁锈及焊渣。不符合规定期减1-3分。2)多层钢筋网要有足够的钢筋支撑，保证骨架的施工刚度。不符合规定期减1-3分。

钢筋加工及安装现场质量检查报告单
承包单位：××公司 施工标段：**公路A1标
监理单位：×××公司 编 号：
工程名称
××大桥
施工时间
07.3.17
桩号及部位
1-2#T梁
检查时间
07.3.19
项次
检查项目
规定值或
允许偏差
检 验 结 果
检查方法和频率
1△
受力钢筋间距(mm)
两排以上排距
±5

每构件检查
2个断面，用尺量
同排
梁板、拱肋
±10
5，5，5，5，5，5，5，5，5，5，5，5
6，6，6，6，6，6，6，6，6，6，6，6
基础、锚碇、墩台、柱
±20

灌注桩
±20

2
箍筋、横向水平钢筋、螺旋筋间距（mm）
+0，-20
2,2,2,2,2,2,2,2,2,2
每构件检查
5~10个间距
3
钢筋骨架尺寸(mm)
长
±10
10
5
按骨架总数
30%抽查
宽、高或直径
±5
3,3
2,2
4
弯起钢筋位置（mm）
±20

每骨架抽查30%
5△
保护层厚 度(mm)
柱、梁、拱肋
±5
3,3,3,3,3,3,3,3,3,3
每构件沿模板周边检查8处
基础、锚碇、墩台
±10

板
±3

自检意见：
符合设计规定
质检工程师： 安文 日期：07.3.19
监理意见：

符合设计规定
监理工程师：陈强 日期：07.3.19
承包人技术负责人：张三 日期：07.3.19

分项工程质量检查评估表
分项工程名称：T梁钢筋加工及安装 所属分部工程名称：上部构造预制安装 所属建设项目：**公路A1标
工程部位：××大桥第1孔T梁 施工单位：××公司 监理单位：×××监理公司
项次
检查项目
规定值或允许偏差
实测值或实测偏差值
质量评估
1
2
3
4
5
6
7
8
9
10
平均、代表值
合格率(%)
权值
得分
 1
△受力钢筋间距(mm)
±10
测120点,112点合格,见附表

 93.3
 3
 279.9
 2
水平钢筋间距（mm）
+0，-20
测50点,49点合格,见附表

 98
 2
 196
3
钢筋骨架尺寸(mm)
±10
5
 10
 1
1
1
1
1
1
1
12

 86.6

1

 86.6

±5
 3
3
2
2
 5
5
5
 5
 5
 5

 5
 5
 5
5
5
5
5
7
6
8
4
弯起钢筋位置（mm）

±20

 200

 5
△保护层厚度(mm)
±5
测40点,37点合格,见附表

 92.5
 3
277.5

合计
93.3
9
840
外观鉴定
良好
减分

监理意见
钢筋表面局部铁锈及焊渣未清扣2分.陈强97.6.5
质量保证资料
齐全
减分

工程质量等级评估
评分：94.5 92.5 质量等级：合格
检查负责人：张三 检测：安文 记录： 管丽 复核：杰生 07 年 6 月3日
㈢钻孔灌注桩
1、基本规定
1)桩身混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的规定，按规定的配合比施工。
2)成孔后必须清孔，测量孔径、孔深、孔位和沉淀层厚度，确认满足设计或施工技术规范规定后，方可灌注水下混凝土。
3)水下混凝土应连续灌注，严禁有夹层和断桩。
4)嵌入承台的锚固钢筋长度不得低于设计规范规定的最小锚固长度规定。
5)应选择有代表性的桩用无破损法进行检测，重要工程或重要部位的桩宜逐根进行检测。设计有规定或对桩的质量有怀疑时，应采用钻取芯样法对桩进行检测。
6)凿除桩头预留混凝土后，桩顶应无残余的松散混凝土。
2、实测项目见下表
表钻孔灌注桩实测项目表
项次
检  查  项  目
规定值或允许偏差
检查方法和频率
权值
1△
混凝土强度(MPa)
在合格标准内
按附录D检查
3
2△
桩位(mm)
群桩
100
全站仪或经纬仪：每桩检查
2
排架桩
允许
50
极值
100
3△
孔深(m)
不小于设计
测绳量：每桩测量
3
4△
孔径(mm)
不小于设计
探孔器：每桩测量
3
5
钻孔倾斜度(mm)
1%桩长，且不大于500
用测壁(斜)仪或钻杆垂线法：每桩检查
1
6△
沉淀厚度(mm)
摩擦桩
设计规定，设计未规定期按施工规范规定
沉淀盒或标准测锤：每桩检查
2
支承桩
不大于设计规定
7
钢筋骨架底面高程(mm)
±50
水准仪：测每桩骨架顶面高程后反算
1
3、外观鉴定
1)无破损检测桩有缺陷质量，但经设计单位确认仍可用时，应减3分。
2)桩顶面应平整，桩柱连接处应平顺且无局部修补，不符合规定期减1－3分。

钻孔灌注桩现场质量检查报告单

承包单位：×××公司 施工标段：**公路A1标
监理单位：×××公司 编 号：
工程名称
××大桥
施工时间
07.3.5－07.4.18
桩号及部位
第1－3桩
检查时间
07.5.16
项次
检查项目
规定值或
允许偏差
检 验 结 果
检查方法和频率

1
△混凝土强度（MPa）
C:30
32 37
按附录D检查
2
△桩位(mm)
群 桩
