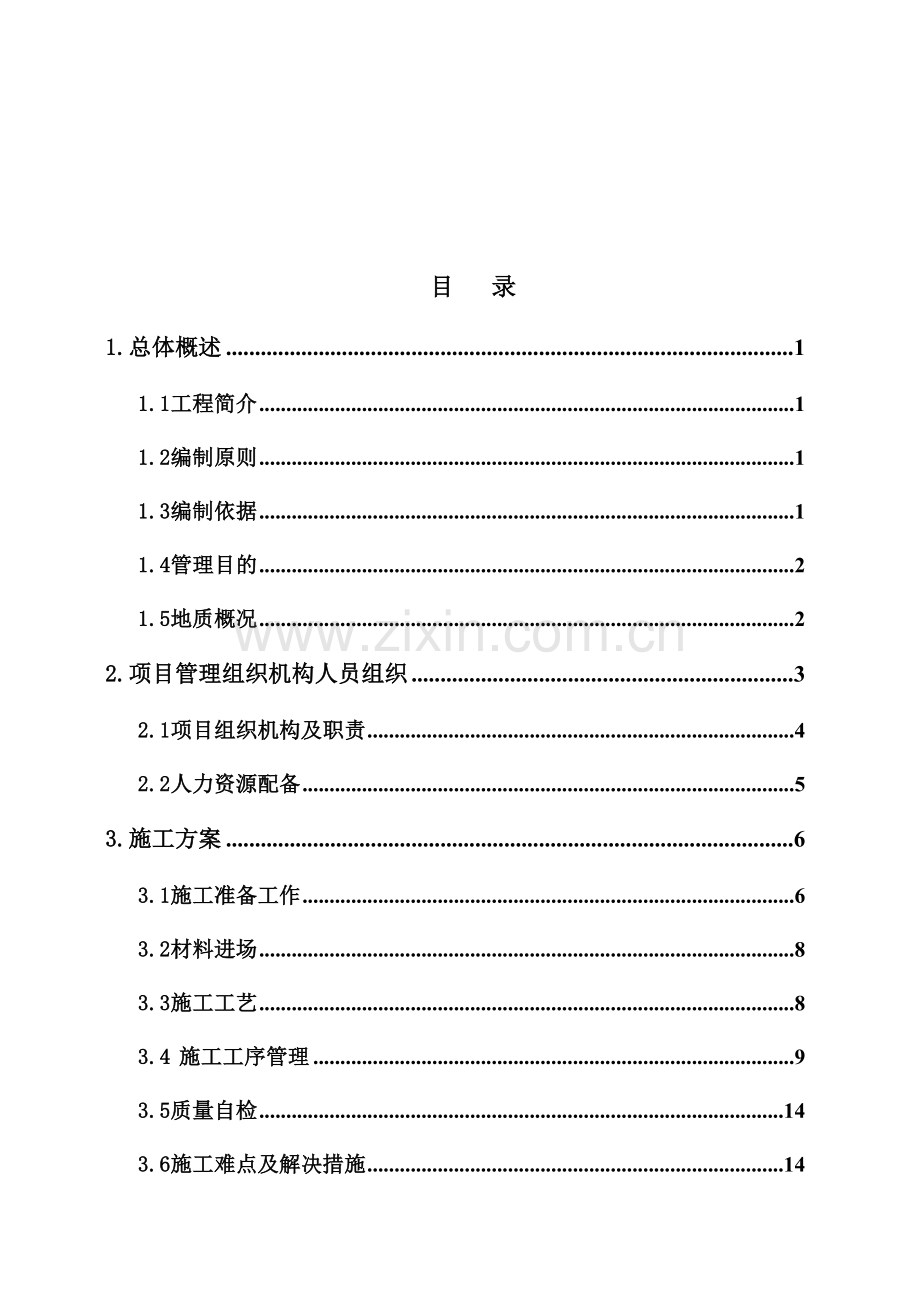

广东大鹏液化天然气有限公司第三台BOG压缩机及高压补气管线项目施工组织设计施工单位：中国化学工程第一岩土工程有限公司日期：二○一二年二月十三日目录 1.总体概述 1 1.1工程简介 1 1.2编制原则 1 1.3编制依据 1 1.4管理目的 2 1.5地质概况 2 2.项目管理组织机构人员组织 3 2.1项目组织机构及职责 4 2.2人力资源配备 5 3.施工方案 6 3.1施工准备工作 6 3.2材料进场 8 3.3施工工艺 8 3.4 施工工序管理 9 3.5质量自检 14 3.6施工难点及解决措施 14 4.质量保证及质量控制措施 17 4.1质量目的 17 4.2质量标准 17 4.3质量保证总则 17 4.4施工质量控制流程 17 4.5质量保证体系责任框架图 18 4.6重要质量控制点 20 5.施工进度保证措施 21 5.1工期保证措施 21 5.2材料保证 22 5.3机械保证 22 5.4技术保证 22 5.5施工进度 23 6.HSE管理 24 6.1组织机构 24 6.2安全保证措施 24 6.3环境保护措施 25 6.4文明施工措施 25 7.施工机械、设备组织 25 8.施工平面布置 27 8.1布置原则 27 8.2施工现场平面布置图 28 1.总体概述 1.1工程简介工程名称：第三台BOG压缩机及高压补气管线项目建设单位：广东大鹏液化天然气有限公司设计单位：广东寰球广业工程有限公司工程内容：压缩机基础采用4根直径1200mm的冲孔灌注桩，桩长约30米，持力层为中风化碎裂砂岩，桩端入持力层深度≥1500mm，桩身混凝土等级为C40，桩配筋情况为：主筋采用1620,加劲筋为16@2023，螺旋筋为10@200。施工条件：场地平整，水、电具有施工条件。 1.2编制原则严格遵守设计技术规定和现行规范规定；选择合理的施工工艺，制订完善的施工技术方案，对各质量控制点提出了明确的保证措施，并对施工中的重点和难点进行了具体分析；建立了完善的施工管理体系，对人员、设备、材料进行合理的部署，保证工程按期竣工；明确工程管理目的，对质量、HSE、工期提出明确的具体规定，并制定了保证措施。 1.3编制依据 1.3.1施工及验收规范《建筑桩基技术规范》（JGJ94－2023）《建筑地基基础工程施工质量验收规范》（GB50202－2023）《混凝土结构工程施工质量验收规范》（GB50204-2023）《建筑地基解决技术规范》（JGJ79－2023）《建筑工程施工质量验收统一标准》（GB50300-2023）《建设工程文献归档整理规范》（GB/T50328-2023） 1.3.2安全文明规范《建筑机械使用安全技术规程》（JGJ33-2023）《施工现场临时用电安全技术规范》（JGJ46-2023）《建筑工程施工现场供用电安全规范》（GB50104-93）《建筑施工安全检查标准》（JGJ59-99）《中华人民共和国安全生产法》《建设工程施工现场管理规定》 1.3.3文献性依据根据广东大鹏液化天然气有限公司第三台BOG压缩机及高压补气管线基础桩位图广东大鹏液化天然气接受站新建BOG区域岩土工程具体勘察报告我公司质量管理体系、职业健康安全管理体系文献 1.4管理目的质量目的：贯彻“质量第一”的管理方针，保证工程质量“合格”，争创部级优质工程；工期目的：施工协议约定工期为90天（实际施工时间为20天）。 HSE目的：做到无伤害、无污染、零事故，达成市级文明工地标准； 1.5地质概况 ①人工填土：灰白、灰黄色。重要由中、微风化花岗岩碎块石或中、微风化碎裂砂岩碎块石组成，直径2～20cm，个别块石直径可大于50cm，局部地段顶部50cm填充有大量粘性土，该层人工填土经分层碾压后呈中密状态。该层分布于全场地，揭露层厚9.90～13.00m；底板埋深9.90～13.00m，底板标高-8.00～-4.90m。 ②粉砂：灰黑色，含少量有机质和贝壳残骸。饱和，稍密状态，局部中密～密实状态。该层分布于全场地，揭露层厚6.30～9.50m；顶板埋深9.80～13.00m，顶板标高-8.00～-4.90m；底板埋深18.50～19.60m，底板标高-14.60～-13.50m。 ③1强风化碎裂砂岩：褐黄色、灰褐色，风化裂隙很发育，岩芯多呈土状,局部夹碎块，岩芯手折可断，合金易钻进。该层分布于全场地，揭露层厚5.90～10.60m。顶板埋深3.50～16.50m，顶板标高-14.60～-13.50m；底板埋深25.50～30.00m，底板标高-25.00～-20.50m。 ③2中风化碎裂砂岩：灰色，裂隙较发育，裂面被铁质浸染，岩芯呈短柱状或块状，需金刚石钻进。该层各钻孔均有揭露。顶板埋深25.50～30.00m，顶板标高-25.00～-20.50m。地下水埋深4.10～4.30m，标高0.70～0.90m。场地内的粉砂层为中心强透水性地层，场地内的人工填土层也为强透水性地层，场地基岩裂隙发育且连通性好处亦为强透水地层。场地地下水对砼结构具弱腐蚀性，在长期浸水条件下对对混凝土中钢筋具弱腐蚀性，在干湿交替条件下对混凝土中钢筋具强腐蚀性；场地近海的海水对砼结构具弱腐蚀性，在长期浸水条件下对混凝土中钢筋具弱腐蚀性，在干湿交替条件下对混凝土中钢筋具强腐蚀性；场地地下水位以上的土层对砼结构具弱腐蚀性，对混凝土中的钢筋具微腐蚀性 2.项目管理组织机构人员组织为保证本工程安全、优质、按期完毕，公司在人力资源配置上进行了精心策划，并安排具有丰富管理经验和相关专业能力的管理人员组成项目经理部，对本工程实行项目法管理。在实行过程中，项目部将严格按照ISO9001/GBT19001质量体系标准规定、设计规定和规程规范对工程全过程进行控制，保证各项管理目的的实现。 2.1项目组织机构及职责安全经理项目经理采购经理技术负责人质量工程师施工经理材料组焊接组技术组测量组灌注组钻孔组项目管理机构组成成员职责分工： 1) 项目经理：是本工程最高管理者，对工程质量、工程成本、工程进度全面负责，保证满足协议规定的规定。 2) 项目技术负责人：对本工程技术工作负全面责任,负责技术资料的编制、工程材料、过程产品的检查和实验，保证工程达成业主、甲方和设计院的规定。 3) 施工经理：协助项目经理工作，并负责施工对产品质量有否决权。 4) 采购经理：负责工程材料的采购、供应组织管理，保证工程按质、按量、按期完毕。 5) 质量工程师：对施工质量进行监督，发现不合格的操作或不合格品，有权责令其停工、进行纠正或停止使用，且不得转入下个过程，并告知项目技术负责人或项目经理进行解决。 6) HSE（安全）经理：负责人员进场安全培训，平常施工安全教育和管理，关注人身健康、施工场地环境整洁，保证生产过程中的安全、健康、环境处在受控状态。 7) 各工序负责人：负责施工设备、机具的安装使用、维修和保养，保证施工机械正常运转和施工质量符合设计规定，并作好设备运营记录和设备维修记录。 2.2人力资源配备按照项目总体进度的规定，我公司安排相应的人力资源计划，关键岗位人员及劳动力投入详见下表。重要施工管理人员表名称姓名职务职称重要资历、经验及承担过的项目 1.项目经理孙会青惠州分公司总经理高级工程师哈密双合碱业有限责任公司二十万吨/年轻质纯碱改扩建桩基工程项目（担任项目经理） 2.施工经理肖光平助理工程师兰州至西宁铁路增建第二线工程地基（担任施工经理） 3.技术负责人助理工程师 4.质量兼采购经理李凯助理工程师沧州天成郡府住宅预应力管桩工程（担任质量经理） 5.资料员汪秀兰助理工程师天津玖龙纸业三期预应力管桩工程（担任资料员） 6.安全经理陈绪义工程师沧州阿尔卡迪亚住宅预应力管桩工程（担任安全经理） 7.安全员丁诗旺工程师沧州阿尔卡迪亚住宅预应力管桩工程（担任安全员）劳动力计划表单位：人工种按工程施工阶段投入劳动力情况施工准备材料进场检查桩基施工桩基检测桩基验收管理人员 3 3 3 1 3 机长 1 1 1 0 0 班长 3 3 3 0 0 起重工 3 2 2 1 0 电工 1 1 1 1 0 电焊工 1 2 2 1 0 操作工 3 3 6 0 0 维修工 1 1 1 0 0 测量员 1 2 1 1 1 安全员 1 2 1 1 0 驾驶员 1 1 1 1 1 保卫 1 1 1 1 1 普工 2 2 6 1 0 后勤 1 1 1 1 1 合计 23 25 30 10 7 注：本计划是按1台（套）设备，每班8小时编制的，每日三班24小时连续施工，每台钻机由一名机长负责，每台钻孔机每班安排操作工2人、普工2人。 3.施工方案 3.1施工准备工作 3.1.1施工准备 1) 签订“施工协议”； 2) 组建项目经理部，施工人员进场，并进行安全教育； 3) 施工设备、机具运至现场，安装、调试完毕，具有试打条件； 4) 搭建现场临时设施，接通施工用水、用电； 5) 经检查合格的施工材料运至现场，并合理堆放、保存； 6) 设计施工图到位，并进行图纸会审； 7) 编写“施工组织设计”报监理审批，并对施工人员进行“技术交底”； 8) 进行技术、安全交底工作。对关键工序、重要技术规定、质量标准、质量目的提出具体规定。对重要人员进行书面交底，应签字齐全； 9) 测放桩位，测量地面标高，自检合格后报监理、业主验收。 3.1.2技术准备 1) 熟悉施工图，进行图纸会审，并组织施工、技术交底、HSE交底； 2) 熟悉有关施工及验收规范，明确检查评估标准与规范文献； 3) 深化施工组织设计，并由技术负责人制定具体的施工流程； 4) 根据施工需要设立轴线控制桩及高程控制桩； 5) 测量放线并报监理、业主验收； 6) 开工报告等资料上报监理、业主审批； 3.1.3材料准备 1) 所需工程材料均自行采购,采购前对供应商进行考察，拟定合格的材料供应商，并签订采购协议； 2) 施工采用商品混凝土，选择供应厂家并经监理、业主审批批准； 3) 选择合格的钢筋供应商，并报监理、业主验收。按规定由监理监督进行现场取样送检。 4) 材料进场时质量工程师要进行现场验收，并报监理业主验收，合理堆放。 3.1.4桩位测放测量人员对项目技术负责人提供的桩位坐标及控制点坐标进行检查，并由监理监督复测，复核无误后，进行桩位测放并进行标记。桩机就位后，工序负责人对桩位进行核对，符合规范规定偏差后方可钻孔成桩。桩位及测量放线的控制程序如下：否项目部桩位自检业主监理复检按桩位打桩打桩前桩位复核是否否计算结果检查测放桩位业主或监理测量控制点交接项目部控制点复核桩位坐标计算否 3.2材料进场各种施工材料有合格证、规格、出厂日期，并按照批量规定在监理、业主见证下送实验室进行原材料实验。 1) 灌注桩：采用商品混凝土，混凝土强度C40； 2) 钢筋：施工所用的钢筋，均附有“材质证明书”，同一批号、同一规格每60吨取样一组进行“抗拉、抗弯”原材实验及焊接实验。 3.3施工工艺本工程施工采用冲击成孔施工工艺，冲击钻进达成设计深度，并清孔至符合规范规定后，安放钢筋笼、导管向孔内连续灌注混凝土直至满足设计规定。其工艺流程图如下：测量放线桩机就位吊桩桩就位沉桩测量放线桩位测量钻机就位钻进注浆埋设护筒是否到设计位置？ Y N 验孔是否达成规范规定？满足设计沉渣规定吗？换浆清孔水下砼灌注工序 Y N Y 成桩 N 桩机移位桩体养护挖泥浆池、沉淀池挖泥浆沟槽泥浆制备吊放钢筋笼 3.4 施工工序管理 3.4.1护筒埋设护筒起保护孔位、维持孔内水头防止孔口坍塌的作用。每根桩在钻孔成孔前埋设护筒。护筒用4mm厚的钢板卷制焊接而成,埋设时: 1) 护筒埋设深度大于1m，护筒上口高出地面200mm，且尚应满足孔内泥浆面高度的规定； 2) 护筒为圆形,同心度好，不易变形，不漏水，起拔方便，并能反复使用； 3) 埋设护筒时先根据测量给定的桩径，按十字交叉定位法钉引线桩，以十字交点（钻孔中心）为圆心以大于护筒半径50-100mm的长度为半径画圆挖护筒坑，将护筒置于坑内，复测找正使其垂直、周正，其中心轴线与桩位偏差不得大于20mm，且保证在整个施工过程中护筒中心与桩中心重合。 3.4.2钻机就位护筒埋设完毕后，进行钻机就位。钻机采用钢结构机架，底座及立杆用槽钢拼接，立杆顶部安装横梁及吊束滑轮，尾部用钢管作斜撑。钻机就位后，必须调整机架垂直，机台水平稳固从而保证钻孔的垂直度。 3.4.3冲击成孔 3.4.3.1注清水钻进在土层中冲击钻进时，应适当补充水量，控制钻进速度，以防扩大孔径，同时应提高泥浆的比重和粘度，增强其排渣护壁能力。在钻进过程中要经常检查泥浆的稠度，若泥浆比重低于1.1时应加粘土团进行造浆，使泥浆比重达成1.2～1.5范围。保证泥浆护壁成孔，防止塌孔，若遇塌孔，立即停钻，回填粘土，待孔壁稳定后重新定位再钻。 3.4.3.2砂性土层钻进当钻进粘性差、含砂砾多的砂性土层时，应以相对密度为1.1～1.2的泥浆护壁，用抽筒钻头、中小冲程冲击钻进,采用抽渣筒进行排渣，并及时补给浆液。 3.4.3.3基岩层钻进进入基岩后，优先选用有较大冲击力的带侧刃的一字形钻头，低锤冲击或间断冲击，如发现偏差要回填片石至偏孔上方300～500mm处，然后重新成孔。在基岩层中钻进时要始终保持孔内充满比重1.3～1.5的泥浆，每钻进100～500mm应清孔取样一次，以备终孔验收。 3.4.3.4入岩深度控制当钻机进入基岩面时，操作人员根据钻机进尺情况告知现场技术人员，现场技术人员立即测量基岩顶面标高，然后根据设计规定及甲方提供的桩底标高拟定入岩深度，入岩部分有漏洞时，应注意进尺情况，达成规定后，方可停止冲击钻进。 3.4.4清孔清孔使用换浆清孔法，当孔底达成设计标高后，停止进尺，将孔内悬浮钻渣较多的泥浆予以替换。在安放钢筋笼、导管安装完毕后，再进行第二次清孔。第二次清孔采用抽浆清孔法，清孔时必须注意保持孔内水头高度防止坍孔。当清孔泥浆比重小于1.20，冲洗液含渣量小于4%，即可停止清孔换浆。清孔后，采用抽渣筒提取孔底泥浆，使用泥浆比重计测量泥浆比重，满足规范规定后始可进行混凝土浇注。 3.4.5钢筋笼制作与吊放 2.4.5.1钢筋验收、堆放与标记钢筋采用正规厂家生产的钢材，钢筋进场后，先对钢筋原材外观进行验收，并检查钢筋出厂质量证明书中的炉批号是否与进场钢筋铭牌的炉批号相符，符合后在监理工程师及业主的见证下取样进行复检，复检合格后方可使用。钢筋堆放场应预先平整，原材下方用砖砌或方木垫起30cm左右。不同规格的钢筋分别堆放，并做好标记，标记牌上写明钢筋生产厂家、规格型号、检查状态。 3.4.5.2钢筋笼的制作钢筋笼制作前，技术人员应进行图纸会审及技术交底；钢筋笼焊接前，先进行钢筋调直、钢筋切割、螺旋筋制作和钢筋清污解决工作；根据设计图纸计算出箍筋的用料长度，主筋分布段长度，将所需钢筋调直后用切割机成批切好备用，并按照钢筋加工的规格的不同分别挂牌堆放。因桩身设计较长，采用分节制作钢筋笼时，主筋焊接应根据施工规范及检查评估标准合理分布主筋，保证主筋焊接接头在同一截面上达成规范规定。 3.4.5.3钢筋焊接质量外观检查涉及：焊点处熔化金属均匀；搭接焊长度符合规定；焊点无脱落、漏焊、裂纹、明显烧伤等缺陷。钢筋笼制作严格按设计规定和规范制作。主筋保护层厚度为70mm，主筋应尽量减少接头，每根主筋允许接头不得超过4个，每个截面（35d范围内）钢筋接头数量不超过50%。钢筋笼制作偏差符合下表规定：项目序号检查项目允许偏差或允许值检查方法主控项目 1 主筋间距 ±10mm 用钢尺量 2 长度 ±50mm 用钢尺量一般项目 1 钢筋材质设计规定抽样送检 2 箍筋间距 ±20mm 用钢尺量 3 直径 ±10mm 用钢尺量 3.4.5.4钢筋笼的验收钢筋笼制作完毕自检合格后，填写《混凝土灌注桩钢筋笼质量验收记录》和《隐蔽工程检查验收记录》，并逐批提交监理工程师验收，合格后方可使用。未经验收的钢筋笼不得使用。 3.4.5.5钢筋笼吊放 1)为了保证笼顶标高达成设计规定，每根桩成孔完毕后测量孔顶标高拟定吊筋长度后，在主筋上焊接两根Φ8mm吊筋，吊筋与主筋采用双面搭接焊，焊接不小于5倍主筋直径，焊接要牢固。为保障钢筋笼保护层满足50mm厚度，每根钢筋笼安装5-7组（每组4个）直径为100mm的圆形混凝土保护块； 2)箍筋与主筋采用点焊，各接口要焊牢，防止出现脱焊； 3)钢筋笼起吊使用起重机起吊，由于钢筋笼主筋直径小，又采用通长配筋，需使用辅助竹竿加强其刚度，防止钢筋笼起吊变形。安装前检查是否垂直，如有弯曲应调直，下放时对准孔位、扶稳、缓慢下放，避免碰撞孔壁，不得强行下放。下放时，技术人员、质检员应监督吊放过程，以保证工程质量； 4)如遇两节钢筋笼连接时，应在两个互相垂直的方向观测钢筋笼是否垂直，调整好后进行连接。在下设钢筋笼过程中，钢筋笼要保持竖直挺立，钢筋笼中心线与桩中心尽量重合，向下放送时速度要慢，减少钢筋笼对孔壁的剐蹭； 5)吊放完毕，标高符合规定后将吊筋固定牢固，桩顶标高误差为±50mm并保证钢筋笼中心与桩孔中心偏差为±10mm。 3.4.6混凝土灌注 1) 水下混凝土灌注是成桩质量的关键工序，砼灌注之前要组织好充足人力、物力，保证混凝土连续灌注，单桩混凝土灌注时间不宜过长，且应连续灌注，每根桩在3小时内完毕； 2) 本工程采商品混凝土，混凝土水下灌注采用的是双密封圈丝扣连接方式的导管,内径不小于233mm，底管长度不小于4m，导管使用前进行试拼装,检查导管是否有凹坑、变形、管身与接头处是否漏水； 3) 导管吊放入孔时，将橡胶圈安放严密，保证密封良好；导管在桩孔内的位置保持居中，防止导管偏移，撞坏钢筋笼或损坏导管。导管底部距孔底距离300～500mm； 4) 成孔与灌注间歇时间不宜超过3小时，灌注前并重新测量沉渣是否满足规定；且始终保证孔内液面不得低于地下水位1.0m，以防塌孔； 5) 根据施工图纸配制足够的首批混凝土，保证导管一次埋入混凝土面以下0.8m以上； 6) 在灌注混凝土时要匀速浇注，减小混凝土对孔壁的冲击力。混凝土灌注过程中导管下口始终埋在混凝土中，严禁将导管下口提出混凝土表面；导管埋入混凝土的深度不得小于2.0m，有专人负责测量导管埋深及管内外混凝土面的高差，导管勤提勤拆，一次提管拆管不得超过6.0m； 7) 灌注完毕砼面达成规定之后要立即将孔内导管缓慢匀速拔出，避免速度太快在桩顶形成“空芯”； 8) 当混凝土灌注达成规定标高时（超过设计桩顶标高0.50m），与基准点复核,确认符合规定后方可停止灌注并填写水下混凝土灌注记录； 9) 混凝土灌注的充盈系数不得小于1.0,且不宜大于1.3。 3.4.7混凝土质量检查混凝土搅拌过程中严格执行混凝土质量控制标准, 混凝土浇注应根桩做两组试块，混凝土施工完毕后，应收集混凝土出厂合格证、混凝土强度报告、做混凝土强度评估。 3.4.8泥浆排放沉淀池、泥浆池、循环槽要及时清理，清出的钻渣以及废浆按业重规定，外运至业主指定地点堆放，钻孔弃土（渣）应及时清运，防止污染现场及周边环境，避免现场随意堆放，影响施工。 3.5质量自检 1) 施工过程中，项目经理部要不定期地组织中间检查，各工序也应经常组织自检，发现问题应及时研究解决； 2) 技术员在施工中应随时检查制桩质量。各班组交接班时应对照图纸和记录核对已完毕的桩位、桩数，防止丢桩、错桩。质检员应核对抽查； 3) 施工结束后，质检员应检查各种质量记录是否齐全； 4) 技术人员应检查桩径、桩中心位置的偏差，桩径、桩位偏差应符合设计规范规定； 5) 施工结束28天后，开始对工程桩进行检测,检测方法及数量依据现行规范规定由业主、监理、设计及检测单位共同拟定。 3.6施工难点及解决措施 3.6.1堵管 1) 因素分析隔水塞直径过大或过小，过大时在导管内易被卡住，过小时混凝土与泥浆在导管内混合，发生离析，导致堵管；混凝土的和易性不好或离析，导致堵管；混凝土中存在大块骨料或异物，导致堵管；导管漏水，混凝土被水稀释，粗骨料与水泥砂浆分离，导致堵管；长时间停滞灌注，表层混凝土已经初凝，失去流动性，导致堵管。 2) 防止措施使用合格的软质隔水塞（如球胆、篮球），直径比导管内径小2-5cm；每车混凝土都进行质量检查，不合格混凝土严禁入孔；导管使用前进行水密性实验，使用时经常检查导管，上好密封圈，连接丝扣上紧；保证混凝土供应，尽量缩短混凝土灌注时间；发生堵管时，可在孔口振动导管，若还不能解决，只能拔出导管，经采用有效措施后重新下入，进行二次初灌。 3.6.2导管漏水 1) 因素分析导管连接处没有使用密封圈或破损，导致导管漏水；导管壁磨损出小洞，导致导管漏水；埋管深度计算错误，拔管过多，导致导管进水；初灌量局限性，埋管过少，稳定液自导管底部侵入。 2) 防止措施下导管时注意检查密封圈，不合格的密封圈不得使用，并在每个节头处上齐两道密封圈。经常检查导管，发现磨损立即修理或更换；严格计算程序，由专人负责导管埋深的计算，技术人员检查施工记录，防止计算错误；严格按照计算初灌量进行施工，本工程初灌砼量满足大于2.0m3初灌量的规定。 3.6.3坍孔或缩径 1) 因素分析孔内缺浆；泥浆性能不好；钻进方法不对的；成孔后停滞时间过长，没有进行灌注；相邻施工的桩间距太近。 2) 防止措施必要时孔口设立围堰，并保证围堰内充满泥浆；经常检测稳定液性能，并保持泥浆性能指标；按操作规程和施工组织设计规定的施工工艺施工；优化施工顺序，适当加大相邻桩位施工时间间隔。 3.6.4钢筋笼位置偏差过大 1) 因素分析钢筋笼垫块放置不符合规定，导致钢筋笼平面位置偏差过大。 2) 防止措施在钢筋笼顶部增设垫块，并适当增大垫块直径，使垫块紧贴护筒，以此固定钢筋笼的平面位置。 3.6.5钢筋笼上浮、下沉 1) 因素分析钢筋笼底标高以下砼灌注速度过快、导致钢筋笼上浮；导管提高不及时、流砂；平台脚接触地面面积小，钢筋笼、导管重量大，压在平台上，导致钢筋笼下沉。 2) 防止措施浇灌砼导管不能埋得太深，使砼表面硬壳薄些，钢筋笼容易插入；灌注桩到笼底时放慢灌注速度；保持合适的泥浆密度，防止流砂涌入托起钢筋；增大平台脚与地面接触面积。 3.6.6桩身砼蜂窝、孔洞、缩颈、夹泥、断桩 1) 因素分析砼配合比或水下灌注砼工艺有误。 2) 防止措施严格控制砼的坍落度和和易性；连续浇筑，每次浇筑量不宜太小，成桩时间不能太长；导管埋入砼不得小于1m，导管不准漏水，导管第一节底管长度应≥4m；钢筋笼主筋接头焊平，导管法兰连接处罩以圆锥形铁皮罩，防止提管时挂住钢筋笼。 4.质量保证及质量控制措施 4.1质量目的无任何质量问题发生，交验合格率100%。 4.2质量标准协议规定。设计规定。国家和地方相关规范、规程规定。 4.3质量保证总则建立质量管理机构，明确岗位职责。拟定质量控制点，实行全过程控制。 4.4施工质量控制流程控制目的标准组织机构拟定质控点质控等级划分质量记录质量检查监督检查 4.5质量保证体系责任框架图序号工序/分部分项工作名称质量负责人项目经理技术负责质量监察员施工经理采购经理测量员钢筋加工组长钻孔组组长灌注组组长复核人检查人 1 施工组织设计编制 ■ ● ■ ■ 2 施工技术交底 ■ ● ■ ■ ■ ■ ■ ■ ■ 3 施工机械准备及维护 ■ ■ ● ● ● 4 钢筋进场检查 ■ ■ ● ● 5 商品混凝土进场检查 ■ ■ ● ● 6 桩位测放 ■ ■ ● ● 7 桩位复核 ■ ● ● 8 钢筋笼加工制作 ■ ■ ● 9 钢筋笼检查验收 ■ ● 10 泥浆配制 ■ ■ ● 11 泥浆检查 ■ ● ● 12 钻孔 ■ ■ ● 13 成孔后检查 ■ ● 14 钢筋笼吊放 ■ ■ ● 15 钢筋笼安装检查 ■ ● 16 导管安装 ■ ■ ● 17 灌注前检查 ■ ● 18 灌注 ■ ■ ● 19 结束灌注 ■ ● ■ ● 20 资料整理 ■ ● 注：●为直接负责人，■为相关负责人 4.5.1质量组织保证措施 1)强化质量教育，增强全员创优意识。运用现场质量标语、板报、上质量课、现场分析会、观摩会等多种宣传教育形式，不断强化全员质量意识，牢固树立“质量第一、信誉第一、用户至上”的观点，调动每个职工创优的积极性和自觉性。 2)工程开工前，根据设计规定和业主的质量标准，结合我单位的实际，进一步制定以分项工程创优保全标段创优的规划，形成有目的、有检查、有考核的标准化管理体制。 3)健全组织制度，本着“谁主管，谁负责”的原则，项目经理主管挂帅。成立质量创优领导小组，各作业班组设质检员。同时建立内部监理制度，加强质量监督，形成自上而下的质量管理网络。 4)在施工中，严格执行八项制度，即⑴工程测量双检复核制度；⑵隐蔽工程检查签证制度；⑶质量责任挂牌制度；⑷质量评估奖罚制度；⑸质量定期检查制度；⑹质量报告制度；⑺竣工质量签证制度；⑻重点工程把关制度。 5)建立质量责任制，制定质量跟踪检查和奖罚制度。组织做好定期质量检查工作，坚持做到经理部每周组织一次，对每次检查的工程质量情况及时总结通报，奖优罚劣，同时各级质检人员坚持做好经常性质量检查监督工作，及时解决施工中存在的质量问题，防止质量通病，杜绝质量事故，使工程质量在施工的全过程中始终处在受控状态。 6)积极进行全员、全方位的标准化管理，规范施工，对标检查，按标奖罚，用标准规范作业行为。严把好技术交底关、材料验收关、操作程序关、工序交接关和质量评估关，加强对质量全过程的控制。严格按操作规程施工，工序交接检查要按标准进行，上道工序不合格，下道工序不准施工，推行样板引路，超前示范。 4.5.2质量技术保证措施 1) 严格执行各种技术规范与标准。 2) 项目经理在施工前组织相关人员进行图纸会审，并作相关记录。 3) 施工前，项目部技术负责人要对施工班组进行技术交底。 4) 施工中所用的经纬仪、水准仪、塔尺、盘尺等必须是经计量检查部门检查合格的。 5) 要对进入施工现场的材料进行严格检查，不合格的材料不能施工。 6) 对施工过程中的关键过程要严格执行“三检制”，并作好记录。 7) 严格按照施工图进行桩位放样，请相关单位进行复核，并设控制网进行桩位放样控制，保证桩位误差小于2cm。 8) 打桩前对每一桩位要进行复检。 9) 严格控制工序质量，只有经专检符合规定才干进行下道工序施工。 10) 要认真及时地做好施工原始记录（打桩记录、隐蔽记录），保证记录的准确性、真实性。 11) 特种作业人员必须要持证上岗。 12) 施工过程中认真接受各级检查，要积极积极配合业主、监理等搞好工程质量工作。 13) 及时提交合格的工程质保资料。 4.6重要质量控制点重要质量控制点一览表项目质量项目质量标准保证措施检查方法标准依据材料检查钢筋抗拉、抗弯符合规定质保书、实验单质保书、原材实验规范、设计商品混凝土 C40 实验单抗压实验规范钢筋笼制作主筋间距 ±10mm 实测实量现场钢尺抽验规范箍筋间距 ±20mm 实测实量现场钢尺抽验规范钢筋笼直径 ±10mm 实测实量现场钢尺抽验规范钢筋笼长度 ±50mm 实测实量现场钢尺抽验规范混凝土搅拌砼强度 C40 实验检测砼试块检查规范、设计配合比砼配合比告知单计量现场计量规范、设计坍落度 180～220mm 实验坍落度实验规范、设计搅拌时间大于90秒计量继电器控制规范材料偏差水泥±2%、砂石±3% 计量磅秤规范桩位偏差测放桩位 ≤10mm 实测实量经纬仪、钢尺规范、设计桩机就位 ≤20mm 实测实量钢尺方案规定成桩偏差单桩、边桩≤200mm 实测实量监理复验测量仪器规范中间桩≤300mm 钻孔垂直度 ≤1% 调平调直测量仪器规范桩径 ≤±50mm 实测实量钢尺规范孔深设计规定实测实量测绳、钢尺规范孔底沉碴 ≤50mm或设计规定清孔实测测绳、钢尺规范钢筋笼高度偏差 ±50mm 按规定固定钢尺方案位置偏差 ±10mm 按规定固定钢尺方案灌注混凝土导管直径 233mm 钢尺规范导管至孔底 300~500mm 实测实量钢尺规范导管埋深 2～6m 控制提高高度钢尺规范砼灌注量 ≥设计砼量严格计量搅拌计量规范成桩质量等级合格合格率100% 检测规范、设计 5.施工进度保证措施根据施工协议规定的工期目的，90天内完毕所有施工任务。本工程的重要准备工作涉及施工设备和人员进场，施工临时设施的搭建，施工场区泥浆供应系统的定位与建设，水电供应系统的安装，施工桩位的测放等。所有施工准备工作必须在开工前所有完毕。施工中合理安排，顺序施工，目的在规定工期内提前完毕桩基施工任务。 5.1工期保证措施 1) 组织强有力的项目部，配齐高素质的技术工和纯熟的普工参与施工； 2) 组织足够和完好的施工设备； 3) 制定切实可行的施工工艺； 4) 保证施工材料的及时供应。 5) 每周定期召开施工例会，及时通报施工进度，协调施工过程中出现的问题，并根据实际情况及时调整相关计划，以保证总施工进度计划。根据本项目工程量、施工进度安排，合理安排和调整劳动力配齐各岗位技术管理和施工操作人员，每日24小时分班作业，保证施工进度。 5.2材料保证根据施工进度安排，编制具体的材料供应计划。材料及时进场，保证材料供应，现场应储备足量的施工材料，避免待料停工；同时严把材料关，防止不合格材料进场而影响工期。 5.3机械保证本工程施工中须配备足够的机械和机具，并保证有足够的备余量，同时及时做好设备的使用、保养和维修工作，保证各种机械设备的正常运转，使之始终处在良好的运营状态，避免因设备故障而影响工作；提高完好率、运用率。 5.4技术保证 1)提前做好图纸会审工作，对图纸中有疑问的地方，及时与设计单位联系，避免耽误施工。 2)技术人员认真审核图纸，做好各专业技术交底工作，提供对的的数据，保证工程结构尺寸、位置对的，避免返工现象。 3)提前做好各种材料的复检工作，及时进行各部位的混凝土试块的制作和试压。 5.5施工进度施工进度计划表日期工序协议工期前协议工期 1 2 3 4 5 1 3 5 7 9 11 13 15 17 19 21 23 25 27 29 31 33 35 37 39 40 42 44 46 48 50 52 54 施工组织设计编制与报批设备进场、安装、调试材料进场原材料检查、砼配合比图纸会审及技术交底桩位定点、复测开工报告报批基桩施工
