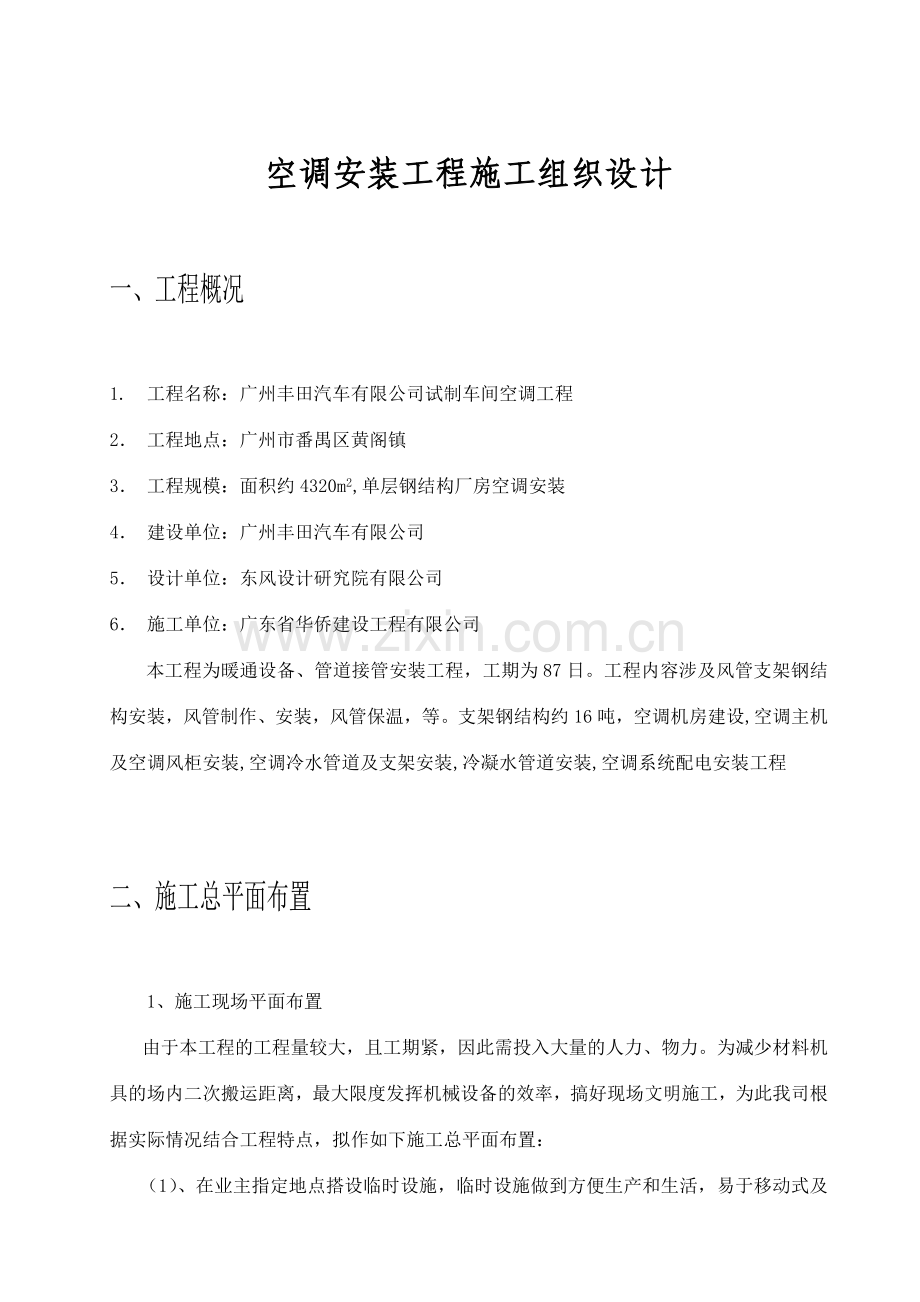

空调安装工程施工组织设计
一、工程概况
1. 工程名称：广州丰田汽车有限公司试制车间空调工程
2． 工程地点：广州市番禺区黄阁镇
3． 工程规模：面积约4320m2,单层钢结构厂房空调安装
4． 建设单位：广州丰田汽车有限公司
5． 设计单位：东风设计研究院有限公司
6． 施工单位：广东省华侨建设工程有限公司
本工程为暖通设备、管道接管安装工程，工期为87日。工程内容涉及风管支架钢结构安装，风管制作、安装，风管保温，等。支架钢结构约16吨，空调机房建设,空调主机及空调风柜安装,空调冷水管道及支架安装,冷凝水管道安装,空调系统配电安装工程

二、施工总平面布置
1、施工现场平面布置
由于本工程的工程量较大，且工期紧，因此需投入大量的人力、物力。为减少材料机具的场内二次搬运距离，最大限度发挥机械设备的效率，搞好现场文明施工，为此我司根据实际情况结合工程特点，拟作如下施工总平面布置：
（1）、在业主指定地点搭设临时设施，临时设施做到方便生产和生活，易于移动式及拆装迁移、采用活动板房搭建。
（2）、在不影响车间工人办公同时不干扰施工的提前下，在业主指定范围设立临时仓库，存放重要施工机具及材料，以提高工效。
（3）、临时设施一般布置在方便指挥施工又不干扰施工的位置。

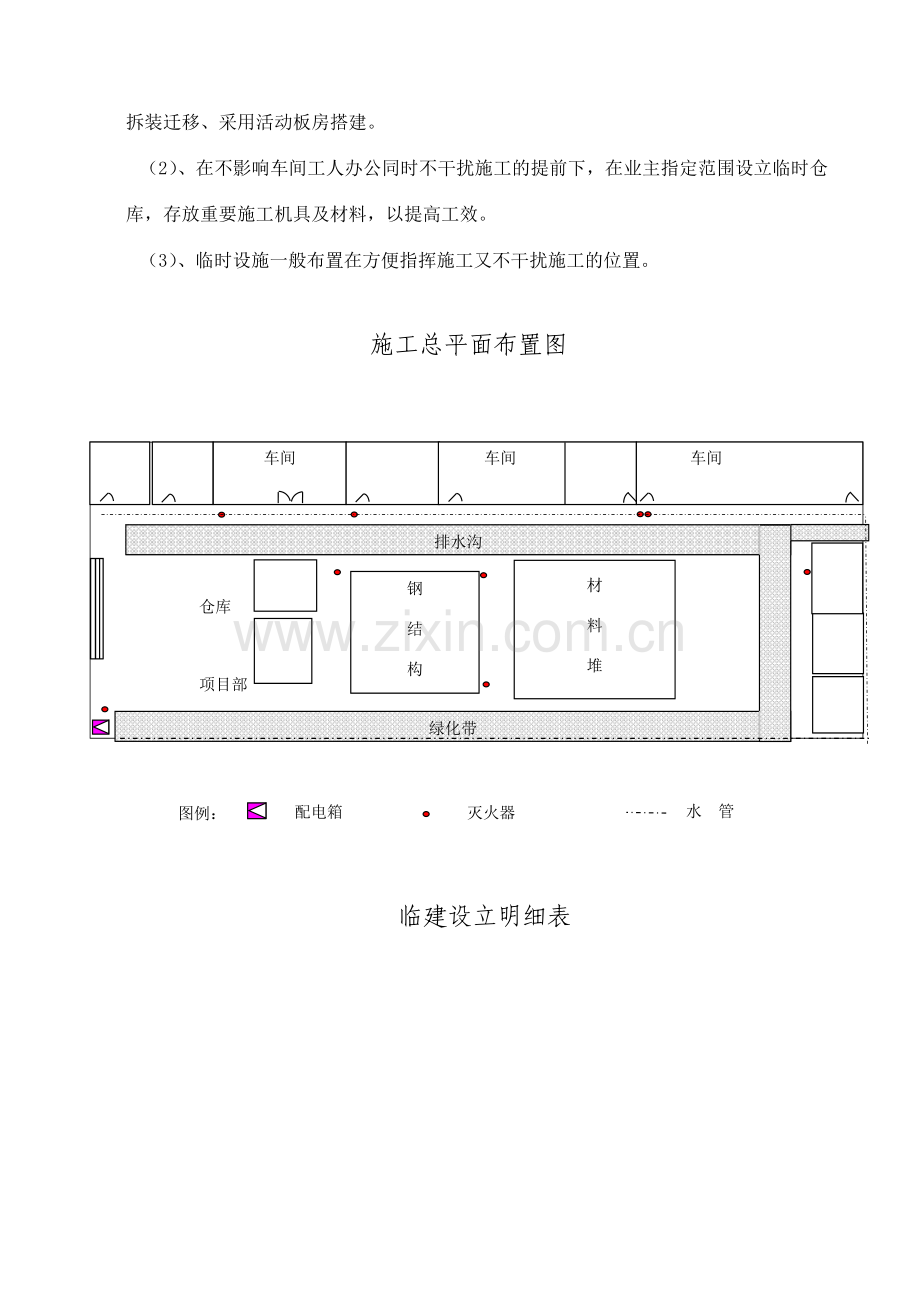

施工总平面布置图

仓库

项目部

车间

钢
结
构
加
工
场

材
料
堆
放
场
车间

车间

排水沟
绿化带

配电箱
灭火器
水 管

图例：

临建设立明细表

序号
设 施 名 称
规 格
用途及说明
备 注
1
机械停车场
4.5m * 16
停放车辆、机具

2
材料堆放场
4m * 35.5m
材料堆放

3
钢结构加工场
8m * 8m
进行钢结构预拼装、加工等

4
休息室
4m * 4.5m
休息

5
项目经理室
4m * 6.5m
办公

6
仓 库
4m * 7m
材料设备存放

7

8

9

10

11

2、施工准备
施工前做好准备工作是保证质量及保证工期的重要前提，为了使整个工程在施工过程中保证安全和保证质量，结合工程的特点，现制定以下措施：
（1）组织项目领导班子，明确分工，责任到人，严格把好安全质量关，完毕工程施工管理工作。
（2）由项目领导班子组织专业技术人员进行熟悉协议及熟悉施工图纸，部署好生产流程计划，保证工期。
（3）提前做好材料供应商质量保证的评审工作及其材料的查验工作，以保证材料的质量合格，以防由于材料质量问题而引起工程质量事故。
3、投入工程的重要机械、设备计划
本工程所用的机械设备有现场项目部统一调配，同时做好机械保养、调试、配件供应的工作计划，保证机械能随时投入使用

序号
机械名称
规格型号
数量
用途
1
交流弧焊机
42kVA
8台
钢构件焊接
2
直流弧焊机
28kW
4台
钢构件焊接
3
铆钉枪
10kW
5只
紧固
4
手电钻
15kW
5只
分管、发兰钻空
5
砂 轮
Φ100～120
3只
打磨焊缝
6
水准仪
NAL232
2套
测量
7
升降平台

2台
高空作业
8

葫芦
3吨
10套
管道,空调机安装
9

砂浆搅拌机
3吨
3台
机房地面及基础
10

钢筋弯曲机

2台
钢筋弯曲
11

拉铁卷扬机

2台
机房建设
12

插入式机振动器

2台
地面与基础建设
13

压桩机

1套
基础静压桩
14

15

16

17

三、施工组织机构
根据现场具体条件和空调施工特点，我公司考虑进行如下部署和安排：
1、项目管理机构
为保证项目的顺利进展，方便与总包方和业主进行沟通，提高办事效率，我方本着精干、实用、高效的原则设立项目的管理机构，管理架构如下：
项目管理机构：

项目经理：

现场负责人：
技术负责人：

安全员：

质检员：

材料员：

施工员：

各安装班组

2．安装班组人力安排：
前 期 25 人
高 峰 50 人
后 期 15 人

四、工程质量管理及控制措施

（一）、工程质量标准及目的
本工程总体质量标准及目的：按现行国家有关的建筑工程质量验收标准及相关行业标准通过验收，保证工程合格标准。
为保证本工程整体质量达成预定目的，我司将采用有针对性施工组织措施，将集中精力。调派具有丰富施工经验的施工队伍进驻项目部，并根据以往的施工管理经验，将采用项目目的管理法的施工机制。
在工程的建设中，牢固树立“质量第一”的意识，以“精心施工、严格规定、事前控制、杜绝返工”的指导思想，严格每个施工工序、施工环节的施工。
（二）、工程质量管理机构
（1）、对工程项目进行全过程的分项分部工程质量监控。
（2）、质量管理、质量监检、施工过程等严格按建设部、业主及公司《质量体系程序文献》规定进行控制，并进行检查监督和指导。
（3）、监督施工班组在施工过程中严格按图纸、技术规范和操作规程规定进行施工，严把质量关。对各施工班组进行质量技术交底。
（4）、对调入的施工用材料，检查其品种、规格和质量是否符合设计及图纸规定，监督其及时进行检查。
项目副经理

项目经理

项目质量检查组

钢结构施工员

电气施工员

机械管理员

作 业 班 组

质检员

（三）、工程质量管理制度
1、建立内部质量检查监理制度，内部监理重要由技术负责人和质检员担任，将所有工序施工置于内部监理的监控下实行。
2、每道工序各施工班长及现场技术人员必须先向内部监理报送工序检查单，由内部监理检查合格后签字验收、负责。
3、内部监理在保证工序质量合格后，向监理工程师报送工序检查单，并配合监理工程师对工程施工全过程的检查。
4、定期报告工程质量检查结果，并协助施工班组提出改善质量的保证措施。
5、对检查不合格的产品实行质量否决权，并按有关规定进行不合格品的评审、纠正及防止措施。
6、对重点工序进行旁站监理，实行全过程质量监控措施。
（四）、工程质量责任制
为加强质量管理，实行“百年大计，质量第一”的方针，项目经理部将按岗位职责及部门不同，制定各级人员质量责任制。
1、项目经理质量职责
（1）项目经理对项目施工质量负全面责任，是工程质量第一负责人。
（2）坚持“百年大计，质量第一”的思想，主持工程的质量策划，实现质量管理目的。
（3）根据质量计划，结合工程实际，建立健全组织机构贯彻质量责任制。
（4）加强质量管理知识学习，支持质量检查人员的工作，主持QC技术攻关活动，通过提高、革新技术减少成本，加快施工进度。
2、现场负责人质量职责
（1）认真贯彻公司的质量方针和质量目的，组织实行具体措施。
（2）进一步工地调查研究，及时推广保证工程质量的先进施工方法，表彰奖励质量管理先进集体和个人。
（3）合理安排施工生产，定期组织质量检查，认真评审工程质量。
3、技术负责人质量职责
（1）主持编制工程实行性施工组织设计，以明确技术保证和质量保证规定。
（2）主持关键工序攻关和人员的培训，编写有关的成果报告和施工技术总结。
（3）监督检查采购物资的检查和实验及设备的控制，组织不合格品的评审和解决。
（4）制订和实行纠正措施及防止措施，严把“图纸、测量、实验”关。
4、质检员质量职责
（1）认真执行质量管理制度，把施工图纸审签制，技术交底制，质量“三检制”，隐蔽工程检查签证制，质量检查评选奖惩制，验工计价质量签证制，分项工程质量评选制，质量事故（隐患）报告解决制等行之有效的管理制度贯彻到施工全过程，使工程质量始终处在受控状态。
（2）主持平常质量检查监督工作，并在技术上指导施工生产。
（3）加强技术文献和资料的控制，建立质量记录。
（4）推行全面质量管理，开展QC攻关具体活动，提高职工的质量意识。
5、施工员质量职责
（1）对工程项目的技术方案进行全方位的监控。
（2）编制施工组织设计、对施工队、班组进行质量技术交底。
（3）根据工程项目的特点，制定各种专业技术措施，编制各阶段施工计划。
（4）负责解决施工过程中的技术、质量问题，审核工程的技术资料。
6、工程部质量职责
（1）对工程项目进行全过程的调度和现场管理。
（2）负责制定工程项目的生产计划，协调检查各专业队的施工计划和贯彻情况。
（3）以施工组织设计为指导，组织各施工班组按质按量完毕施工任务。
（4）对施工资料进行及时整理归档。
7、质量管理部质量职责
（1）对工程项目进行全过程的质量监控。
（2）组织质量管理、质量监检、施工过程等方面按有关规定进行质量控制，并进行监督检查和指导。
（3）监督施工班组在施工过程中严格按技术规范和操作规程规定进行施工，严把质量关卡。对各施工队进行质量技术交底。
（4）检查、复核测量基线、基点及水准点，保证施工点准确无误。
（5）对调入的施工用材料，检查其品种、规格和质量是否符合设计及图纸规定，监督其及时进行检查。
8、材料部质量职责
（1）根据施工计划规定，编制物资供应计划，分阶段及时组织材料进场。
（2）按照公司《质量体系程序文献》和招标文献的规定对材料的采购、供应方的信誉进行评估。
（3）执行进货验收制度，按规定对材料进行检查和实验，提供合格的材料。
（4）对所有已进场的材料做好各类标记和可追朔性控制。
（5）做好材料的搬运和贮存工作。
9、资料部质量职责
（1）根据工程项目的施工进度，及时收集、整理施工中的各种原始资料以及与工程有关的其它施工资料，并按规定进行分类归档。
（2）做好工作量的记录，及时向上级报告；
（3）负责工程所用的图表绘制，做好施工日记及施工记录。
（4）工程竣工后，对竣工资料按甲方规定进行整理、装订。 五 重要施工工艺及验收依据

本工程施工及验收执行下列施工规范
² 《建筑给水排水及采暖工程质量验收规范》GB5024-2023。
² 《通风与空调工程施工质量验收规范》GB50243-2023。
² 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98。
² 《工业金属管道工程施工及验收规范》GB50235-97。
² 《工业设备及管道绝热工程施工及验收规范》GBJ126-89。
² 《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98。
² 《机械设备安装工程施工及验收通用规范》 GB50231-98
² 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
² 《电缆线路施工及验收规范》GB50168-92
² 《接地装置施工及验收规范》GB50169-92
² 《旋转电机施工及验收规范》GB50170-92
² 《盘、柜及二次回路结线施工及验收规范》GB50171-92
² 《低压电气施工及验收规范》GB50254-96
² 《1KV及以下配线工程施工及验收规范》GB50258-96
² 《电气照明装置施工及验收规范》GB50259-96
第三章 重要施工方法
1. 电气重要施工方法与技术措施
F 配电柜安装
² 配电柜安装程序及内容见下表：

² 根据配电盘安装尺寸将配电盘基础型钢安装；
² 配电盘安装偏差应达成以下标准：

项 次
项 目
允许偏差/mm
1
垂直度（每米）
〈 1.5
2
水平偏差
相邻两盘顶部
〈 2
成列盘顶部
〈 5
3
盘面偏差
相邻两盘边
〈 1
成列盘面
〈 5
4
盘间接缝
〈 2

² 配电盘可启动的门必须接地，整个配电盘的接地应牢固良好。
F 线管安装
² 敷设电线管路应取最小径距，并应减少弯曲，预埋建筑结构内的管子距表面的净距不应小于15mm。
² 地下暗配电线管路，不得穿越设备基础，如必须穿过基础时应加设保护套管保护。
² 配线管的弯曲处不得有折皱、凹穴和裂缝，弯扁限度应不大于管外径的10％，弯曲半径应符合以下规定：
A 明配线管的弯曲半径，常规不应小于管外径的6倍。如只有一个弯时，可不小于管外径的4倍。
B 暗配线管弯曲半径，常规不应小于管外径的6倍。埋入地下或混凝土结构内，其弯曲半径不应小于管外径的10倍。
² 电线管路敷设超过以下长度时，应在适当位置上加设接线盒。
A 配线管路长度每超过80m，无弯曲。
B 配线管路长度每超过20rn，有1个弯曲。
C 配线管路长度每超过15m，有2个弯曲。
D 配线管路长度每超过20m，有3个弯曲。
² 可挠式金属管应根据设计管线的位置和长度下料，切口应平整、光滑，弯曲制作半径应符合设计规定。
² 可挠式金属管要用专用截管器切截管材。使用专用截管器切截管时，应先边转动边切，使刀口易于切人管壁。将刀口切人管壁后，应停止转动管，而连续截切直至管子切断为止，以保证切口平整。
² 管与盒（箱）的连接方法，一般是预先进行连接，也有在随敷设管路中的稳式盒（箱）时一并进行连接的。连接时应一管一孔顺直进人盒（箱）内，管与盒（箱）的外表面平齐，内部用碟型螺母连接。多管进人配电箱时，排列间距均匀，连接固定牢固。
² 线管安装工艺如下表：

F 电缆敷设
² 电缆敷设之前应进行下列检查：
A 电缆型号、电压、规格应符合设计规定和国家现行技术标准的规定。
B 电缆绝缘良好。电缆敷设前应经耐压测试合格后方可施敷。其绝缘电阻测定值应换算为长度 1km、温度 20oC时的标准值； 1kV以下使用1kV绝缘电阻测定器，绝缘电阻值不小于 0.5MΩ。
C 电缆外观质量检查。电缆木盘应完整、标志齐全、封端应严密，销装应无锈蚀。严禁电缆受机械损伤。
² 电缆敷设就位、运送应符合以下规定：
A 电缆运送时必须将电缆卷在盘上用车辆运送，严禁将电缆盘平放。卸车时不准将电缆盘直接抛下。
B 施放电缆时，可使电缆盘在近距离滚动，但必须使电缆向缠紧方向施放。施工场地应平坦、坚实，易于敷设。
C 非成盘电缆应按电缆最小弯曲半径卷成圈盘，并应在四处捆绑点捆紧，方可搬运拖放，严禁在地面上拖拉。锯断后的电缆端头应及时加铅封或采用其他方法保护，以免受潮。
² 电缆线路施敷应具有以下条件：
A 电缆及其附件安装用的紧固件，均应为镀锌制品。电缆不得有扭绞、损伤及渗漏油现象。
B 预埋件构造、材质、安装位置应符合设计规定，埋置牢固。
C 电缆沟、隧道、竖井及人孔等处的地坪及饰面土建工序已所有结束。施工通道通畅，盖板齐备。
² 严禁将电缆平行铺设在管道上（下）面，严禁将一条电缆平行铺设在另一条电缆的上（下）面。
² 电缆安装敷设工艺程序如下：

F 管内穿线
² 穿在管内绝缘导线的绝缘强度不应低于500V。
² 导线在管内不准有接头和扭结，其穿线接头必须引人接线盒内连接。
² 管内配线时，不同回路、不同电压和交流与直流的导线严禁穿人同一管内。同一交流回路的导线必须穿人同一根配管内。管内配线导线的总面积不应超过管内截面积的 40％。
² 导线穿人管内，管口处应装设护线套保护导线。在不进人接线盒（箱）内的垂直管口导线穿人钢管后应将管口作密封解决。
² 管内穿线工序及操作方法，应符合以下规定：
A 建（构）筑物装饰和地面工程完毕，并经对敷设管路进行清扫和检查合格后，即可进行管内穿线作业。
B 穿引线。管内穿线时，如管子较长并且弯曲处多，需要用钢丝做引线。穿线时先将引线穿过管内，再用引线将导线带进管内贯穿。
C 引线一般采用φ16的钢丝，引线端头制成圆圈，以免引线的前端在管子接头处卡住。但是不宜制成开口圆圈（即羊眼圈状），而应制成封闭的圆圈，以防穿线时的拉力使圆圈被拉直。
D 穿钢丝引线时，由管一端逐渐的向前推动，直到另一端露出管口为止。在穿钢丝引线时，还应防止钢丝回弹伤人和损坏已装饰的墙体和棚饰面层。
F 灯具安装
² 灯具安装应符合以下规定：
A 灯具及配件的型号、规格必须符合设计规定。
B 灯具的绝缘外壳严禁有漏电现象。对带开关的灯具，开关手柄不应有裸露的金属部分。
C 灯具不得安装在可燃结构件上。在高压配电线路及配电设备的正上方，不应安装灯具。
D 灯具安装在高温部位、靠近可燃物时，应采用隔热、散热措施。
E 灯具安装的标高：在室外距地面高度不宜小于3m；在墙上，距地面的高度不应小于2.5mm。
F 用钢管作灯具吊杆时，钢管内径不应小于10mrn，壁厚不应小于1.5mm。
G 成排灯具的安装，其中心线偏差不应大于5mm。
H 灯具安装流程如下：

F 插座、开关安装
² 插座安装应符合以下规定：
A 插座应采用安全型插座，其安装的标高应符合设计规定和规范的规定。
B 规范规定：插座安装高度距地面不宜小于1.3m；规范规定，车间及实验室的插座安装高度，距地面不宜小于300mm，特殊场合暗装的插座不应小于150mm。
C 落地式插座应具有牢固可靠的保护盖板。
D 插座标高允许偏差值应符合以下规定：
同一室内安装的插座高度差不宜大于5mm。
列安装的相同型号的插座高度差不宜大于1mm。
² 插座的接线，应符合以下规定：
A 单相H孔插座，面对插座的右侧一端接相线，左侧一端接零线。
B 单相三孔和三相四孔插座的接地或接零均应在插座的上侧孔。插座的接地端子不应与零线端子直接连接。
C 同一场合的三相插座，其接线的相位必须一致。
D 明装插座必须安装在塑料台上，位置应垂直端正，用木螺丝固定牢固。
E 暗装插座应用专用盒，盖板应端正，紧贴墙面。
F 办公室插座回路应单独装设漏电保护装置。
² 照明开关安装，应符合以下规定：
A 灯的开关位置应便于操作，安装的位置必须符合设计规定和规范的规定。
B 安装在同一室内的开关，宜采用同一系列的产品，开关的通断位置应一致，且操作灵活、接触可靠。
C 开关安装的位置规定是：开关边沿距门柜距离宜为150~200rum，距地面高度宜为1.300mrn。拉线开关距地面高度直为2023～3000mm，且拉线出口应垂直向下。
D 开关安装允许偏差值的规定是：并列安装的相同型号开关距地面高度应一致，高度差不应大于1rnm。同一室内安装的开关高度差不应大于5mrn。并列安装的拉线开关的相邻间距不宜小于20mm。
E 开关接线，应符合以下规定：
ª 相线应经开关控制:接线时应仔细辨认，辨认导线的相线与零线，严格做到开关控制（即分断或接通）电源相线，应使开关断开后灯具上不带电。
ª 扳把开关通常为两个静触点，分别由两个接线桩连接；连接时除应把相线接到开关上外，并应接成扳把向上为开灯，扳把向下为关灯。接线时不可接反，否则维修灯具时，易导致意外的触电或短路事故。接线后将开关芯固定在开关盒上，将扳把上的白点（红点）标记朝下面安装；开关的扳把必须安正，不得卡在盖板上；盖板与开关芯用机螺丝固定牢固，盖板应紧贴建筑物表面。
ª 双联及以上的暗扳把开关，每一联即为一只单独的开关，能分别控制一盏电灯。接线时，应将相线连接好，分别接到开关上与动触点连通的接线桩上，而将开关线接到开关静触点的接线桩上。
ª 暗装的开关应采用专用盒。专用盒的四周不应有空隙，盖板应端正，并应紧贴墙面。
2. 恒温除湿设备及风管重要施工方法及技术措施
F 本恒温除湿系统施工控制重点
² 配合土建进行有效的控制预留口及预埋件、地脚螺栓等配合工作。
² 严格按图进行定位放线施工，并检查其检修通道、检修空间等是否科学及合理，发现问题及时与监理沟通。
² 设备吊装时必须以保护设备安全为前提，的确做好如保护木箱、钢制底托架等保护措施，吊装前制定并提交可行的吊装方案，提交监理认可。
² 设备支吊架的制作安装必须按图施工，无图的必须先制定施工图，提交监理认可后方可施工。
² 管道安装前，必须认真审图，制定可行的集中式管道支吊架制作安装图，并送业主或监理审核，然后统一进行管道支架制作及安装，避免出现无规划管线随意安装。
² 室外设备采用汽车吊机进行吊装就位，空中吊装设备及风管采用1吨液压升降车进行就位安装。
² 严格控制质量通病率，邀请业主或监理方参与我们设立的专项质量管理小组，对风管制作安装、管道安装及保温层安装等工程进行从始至终的质量跟踪管理，保证工程质量和标准的施工文字记录。
F 空调工程施工流程：如3-77图

F 一般方法及措施
² 施工准备工作
A 施工管理人员认真做好图纸会审并做好记录，将问题交由监理及甲方负责人及时协商。
B 技术负责人及施工员负责将施工方案进行细化及技术交底，并组织推广新工艺、新技术。
² 风管加工预制
A 检查并出具所有材料出厂材质证明。并符合设计规定。风管和部件的板材应按设计规定选用，板材的厚度应符合设计规定规定：送风排风管壁厚≤1.5毫米时，采用镀锌钢板制作。
B 风管与风管的连接：矩形风管最大边长或圆形风管直径≤500毫米，采用插条联接；＞500毫米采用法兰联接，风管法兰按《通风与空调工程施工质量验收规范》（GB50243-2023）的规定拟定，螺栓及铆钉的间距不大于150毫米。风管上的可拆卸接口，不得设立在墙体或楼板内。
C 矩形风管边长大于或等于1000毫米，其管段长度在1.2米以上,均应采用加固措施,中间加固支撑如下图:

≯1000
≯1000
25 X 3扁铁
≯1000

D 法兰规格依据设计规定如表3-76：

E 风管制作应严格按照大样图、系统图的规定，并有施工员书面的技术质量及工艺交底，风管规格、尺寸必须符合设计规定。
F 通风空调风管道制作规定遵循《通风与空调工程施工及验收规范》GB 50243—9有关规定。
G 镀锌风管制作工艺流程（图3－78）

² 风管部件支、吊架
A 风管支、吊、托架间距应符合下列规定：
ª 水平安装：不保温风管直径或大边小于800毫米，支架间距不超过2米；风管直径，大边大于或等于800毫米，支架间距不超过3.0米。
ª 垂直安装：不保温风管间距不超过4m。保温风管间距不超过3m；但每根立管的固定件不应少于2个。
ª 其它风管的支、吊或托架，其构造形式根据现场情况选定，详见国标T607。防火阀必须单独配置支吊架。风管的支、吊或托架应设立于保温层的外部，并在支吊托架与风管间镶以垫木，同时，应避免在法兰、测量孔、调节阀等零件处设立支架或吊架。
B 风管支、吊、托架制作与安装按国际有关规定。
C 支、吊、托架不得设立在风口，阀门、检查门及自控机构处。
D 所有空调、通风系统的防火阀、排烟问均需单独设立支、吊架，以防止火灾时阀门变
形影响性能。
E 设备均有减震基、柔性接口，以减少振动的传递。
² 风管及部件安装
A 无论进口设备、国产设备在运送就位前应协同业主代表及厂家代表进行开箱验收，检查设备零件是否符合装箱单，并做好三方签认记录，重要检查项目有
ª 外观检查；
ª 出厂合格证；
ª 设备性能说明；
ª 零配件的数量。
ª 各种安装材料应具有出厂合格证明书或质量鉴定文献及产品清单。
ª 检查设备型号、设备基础尺寸及位置应符合设计规定。
D 消声器、调节阀设立单独吊架，并避开风口、检机门、测试孔等部位，以免影响系统安装。
C 法兰接口的垫料：系统及送、排风系统采用厚度为3mm的8501密封胶带密封。
D 风管与机组两侧采用柔性接头。其长度：机组为150mm；软接管的接口应牢固、严密，严禁在软接处变径。
E 镀锌风管和法兰联接时，对接应平行、严密、螺栓紧固且螺栓露出长度适宜一致，同一管段的法兰螺母在同一侧。
F 风管在穿越墙体、楼板时，四周缝隙用防火柔性材料密实填充。
G 风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。
H 安装调节阀时，应先对其外观质量和动作的灵活性与可靠性进行检查，确认合格后再进行安装，安装调节阀、蝶阀等调节配件时，必须注意将操作手柄设立在便于操作的部位。
I 调节阀的安装位置与设计图纸相符。气流方向应与阀体上标志的箭头一致。
J 风管、风口安装的最大允许偏差（表 3－77）。

² 风管及支、托架的防腐
A 防腐：金属支、吊、托架等非防腐件的需刷防锈底漆、色漆各二道，颜色由业主选定。明装非保湿管道在表面除锈扣，刷底漆两遍，干燥扣再刷银粉或耐热色漆两遍。
3. 冷却水及冷冻水系统重要施工方法及技术措施
F 管道安装规范：
² 所有管道均采用碳素无缝钢管。
² 管道支吊架的最大跨距，不超过规范标准给出的数值：
² 管道联接：碳素无缝钢管采用焊接；
² 水管安装前必须清除管内污垢、杂物以免日后堵塞设备。焊接无缝钢管安装前，在表面除锈后，刷防锈底漆二道。
² 所有水平或垂直的水管，根据现场情况，设立固定或活动的支、吊或托架，其构造形式和设立位置在保证牢固、可靠的原则下选定，详见国标88R420。水管的支、吊或托架应设立于保温层的外部，并在支、吊、托架与管道间镶以垫木，同时，应避免在法兰、测量孔、调节阀等零件处设立支吊托架。
² 冷却水管尽也许取较大的坡度，坡向排水口。最小坡度不得小于0.008，事故油管按规定放坡。
² 管道过伸缩缝处设不锈钢波纹伸缩节，长度800 mm。
F 重要材料、设备控制规定：
² 各种管材、型钢及各种阀部件在进场后认真检查，必须符合国家或部颁标准，管材。型钢应有出厂材质证明，阀部件应有产品合格证。任何材料在使用前，必须报发包方或发包方委托代理人签字认可。
² 设备开箱检查：建设单位和设备供应部门共同参与，开箱前检查包装外观有无损坏和受潮，开箱后认真检查设备名称、规格、型号是否与图纸相符，说明书、合格证是否齐全：按装箱清单和设备技术文献，检查主机附件、专用工具是否齐全；设备表面有元缺陷、损坏。锈蚀、受潮等现象；将检查结果做好记录，参与检查人员签字盖章，作为交接资料和设备技术档案的依据。
² 所有钢管在使用前应做外观检查，不得有凹陷、裂纹、缩孔、夹渣、磨损、锈蚀等现象，有缺陷的钢管不允许使用，管壁厚度偏差应满足规范规定。
² 钢管在安装前，管壁内、外表面应仔细清理，除去铁锈和污物，呈钞票属光泽，再按设计及规范规定做防腐解决。
F 套管安装：
² 管道穿墙壁或楼板，应设立钢制套管。根据所穿建筑物的厚度及管径尺寸拟定套管规格、长度，套管内径应大于管道外径 30mm；
² 安装保温水管，其套管内径应满足必要的保温层厚度。安装在楼板内的套管，其顶部应高出地面50rum，底部应与饰面相平，套管与管道之间用非燃性保温材料填实；穿过厕所、厨房等潮湿房间的管道，套管与管道之间用油麻填实。
F 型钢支、吊架安装：
² 水管支吊架做法按图集。冷冻水供回水管敷设在金属支架时，应设有防腐解决的木垫板，其厚度应与保温层相同。
² 在直段管廊内，按设计图纸和规范规定，测定好吊卡位置和标高，找好坡度，将预制好M型钢吊架用膨胀螺栓固定在楼板、墙面或混凝土梁上，所有金属管道支架都做防腐解决。
F 管道安装施工方法：
² 管材及管道连接方式：管道采用无缝钢管，焊接或焊接法兰连接；水管与设备连接处采用不锈钢软接头，法兰的衬垫使用2mm厚的石棉制品。
² 管道焊接工艺：管道的焊缝不得埋于墙内或不便于维修的地方，焊缝的修补次数不得超过两次，否则应更换管重焊。管道焊接位置应符合下列规定：直管段两环缝的间距不小于 100mm；焊缝距弯管起弯点不得小于 100mm，阻不小于管道外径；环焊缝距支、吊架净距不小于 50mm。
ª 对焊工的规定：由于空调冷冻管道是承压管道，见参见此项工作的焊工应具有劳动局颁发的焊工证。
ª 焊接方法：氧一乙炔焊：一般合用于外径小于或等于57毫米，壁厚小于3．5毫米的碳素钢管道焊接。手工电弧焊焊接接头型式：管道对接坡口型式V型，母材内焊接材料E4303（结422）
ª 焊前准备工作：管道安装点固前应将坡口内外表面（不大于10mm范围内）的油锈垢等污物清理干净。检查管道有无裂纹、夹层、锈蚀等缺陷。电焊条使用前要按焊条说明书规定烘干。
ª 点固所使用的焊条要和正式焊接时选用的同样，电流可提高10％，一定要焊透。
ª 施焊现场，要有防雨、防风、防寒措施，管子焊接时一端必须堵死，以防穿堂风引起焊接缺陷。
ª 对接管道坡口型式及间隙（表3－79）

ª 焊接工艺参数（表3-80）

ª 管径大于 219mm，管壁大于 6mm时，每层焊缝的厚度应是焊条直径的 0． 8～1． 2倍，每层厚度不宜大于4mm。
ª 管子对口的中心线偏差的允许限度：管子直径小于 100mm时，管子对口的中心线偏机得大于lmm；管子直径大于100mm时，管子对口的中心线偏差不得大于2mm。管道对接时错日不大于 lmm，错口总长度不超过周长的1／10，并保证同心度。点固焊点的数量要根据管径大小考虑，焊点不应过大，也不宜过厚，点焊点应和坡口圆滑过渡，不应出现尖角沟槽，以免影响焊接质量，整个焊口完毕后，焊道应平整圆滑，焊缝的加强高度及焊缝加强宽度应保持一致，并符合设计图纸规定。
ª 焊缝加强面高度和宽度（表3－sl）

ª 法兰双面焊接规定：法兰与管道焊接时，应将法兰内外焊接。
ª 注意：法兰内侧的焊接不得凸出法兰密封面。
F 水系统部件：
² 各种阀门在安装前应拆开清洗，并经试压不漏后方为合格。阀门的工作压力为1.OMPa。
² 管道零件、管道压力表安装按图。
F 管道防腐：
² 所有水管安装完毕后，按照标书和设备设计规定，埋地管道刷冷底子漆及沥青漆，按功能用途不同涂上颜色加以区别，并用箭头标明管内水流方向。
F 管道试压：
² 管道系统实验前应具有以下条件：
ª 管道系统施工安装符合设计规定和规范的规定。
ª 支、吊架安装完毕。
ª 焊接工作结束，并经检查合格，焊缝等应检查的部位未经刷漆、保温。
ª 管道的位置、标高、坡度、坡向等经复查合格，实验用的临时加固措施经检查确认安全可靠。
ª 实验用的压力表经校验合格，井做好标记，精度不低于1.5级，表的满刻度值为最大被测压力的回1.5－2倍，实验压力表不少于2块。
ª 试压前，应将不能参与试压的设备、仪表及安全阀等管道附件加以隔离。
² 暗装管道在隐蔽前做好单项水压实验。冷却水系统的实验压力（l．25倍工作压力）均为按设计规定，试压规定在水压稳定 10min后压降不大于 0．02MPa为合格，水压实验时放净空气，充满水后进行加压，压力升到规定规定期停止加压，进行检查，如各接口和阀门均无渗漏，连续到规定期间，观测其压力下降在允许范围内，告知有关人员验收，办理交接手续。然后把水泄净，被破损的镀锌层和外露丝扣处做防腐解决，再进行隐蔽工作。
² 试压泵一般设在首层或室外管道人口处。
² 试压前将预留口堵严，关闭人口总阀门和所有泄水阀门及低处放风阀门，打开各分路及主管阀门和系统最高处的放风阀门。
² 打开水源阀门往系统内充水，水满后将阀门关闭。
² 试压完毕拆除试压泵和水源，泄净管道系统内的水。
² 试压过程中如遇泄漏，不得待压修理，焊缝渗漏必须铲掉重焊，缺陷修复后应重新试压。
F 管道系统冲洗：
² 管道和设备的冲洗、排污程序：管道的冲洗、排污：管道系统安装完毕，在与末端设备联接前，进出水管应进行分段、层、分区清洗，打开系统最低点排污阀排清管网内存水，管网须反复排法数次直至无脏物排出为止。整个系统安装完毕，在加水之前，将所有设备的进出水阀门关闭，打开所有旁通阀门，系统加满水后开动冷冻、冷却水泵进行管道清洗，运营一段时间后，清除滤污器内的杂物，管网反复排污数次，关闭管网的旁通阀，打开所有设备的进出阀门进行系统充水。
² 管道冲洗进水口及排水口选择适当位置，并能保证将管道系统内的杂物冲洗干净，冲洗管接至排水井或排水沟内，截面积不小于被冲洗管道截面的 60％。
² 冲洗时以系统内也许达成的最大压力和流量进行，直到流出的水无污物为止（用白色滤纸进行检查）。
² 冲洗环节：关闭设备阀门，打开冲洗阀，启动循环水泵运营四小时以上，除去过滤器内的污物，换清水启动各设备的阀门再循环运营放水检查，至排水干净为合格，方可进行试运转。
F 防腐与保温
² 无缝钢管、焊接钢管、管件、支吊架、水箱等表面除铁锈、焊渣、毛刺、油污等，并在系统试压合格后涂防锈漆。非镀锌管道应在涂漆前进行表面防锈去污，非保温管道刷铁红防锈漆一道，调合漆两道，保温管道刷防锈漆两道，埋地管道刷冷底子漆及沥青漆，镀锌钢管对镀锌表面缺损处涂防锈漆。
4. 设备安装方案
F 设备开箱点件
² 进口设备和国产设备在运送就位前必须进行开箱验收，协同业主代表检查外观有无一次搬运导致的损伤，有无保管不善导致的锈蚀及进水问题，检查设备零部件是否符合装箱单，并做好三方签认记录。重要检查项目有：
ª 外观检查；
ª 出厂合格证；
ª 设备性能说明；
ª 零部件的数量。
F 设备安装准备：
² 设备就位，找正和找平；
ª 设备基础的尺寸，位置待的质量规定，应符合《钢筋混凝土工程施工及验收规范GBJ10-65（修正本）的规定》
ª 按施工图并依据有关建筑物的轴线，边沿的标高线放出安装基准线，
ª 平面位置安装基准线对基础实际轴线距离的允许偏差为20mm
ª 设备就位前，必须将设备座的油污、泥土等脏物和平共处脚螺栓孔中的杂物除去，灌浆处的基础或地坪应凿成麻面，被油沾污的混凝土凿除，以保灌浆质量，
ª 设备上定位基础的面、线或点对基准线的平面位置和标高的允许偏差应符合表的规定：
项目
项目
允许偏差
平面位置
标高
1
与其它设备无机械上的联系
±10
±20 -10
2
与其它设备有机械上的联系
±2
±1
² 设备找正和找平的测点，一般应在下列部位中选择：
ª 设备的重要工作面，支承滑动部件的导向面，保持转动部件的导向面或轴线，部件上加工精度较高的表面，设备上应为水平铅垂的重要轮廓面
