拌和站规划设计与施工组织设计.doc

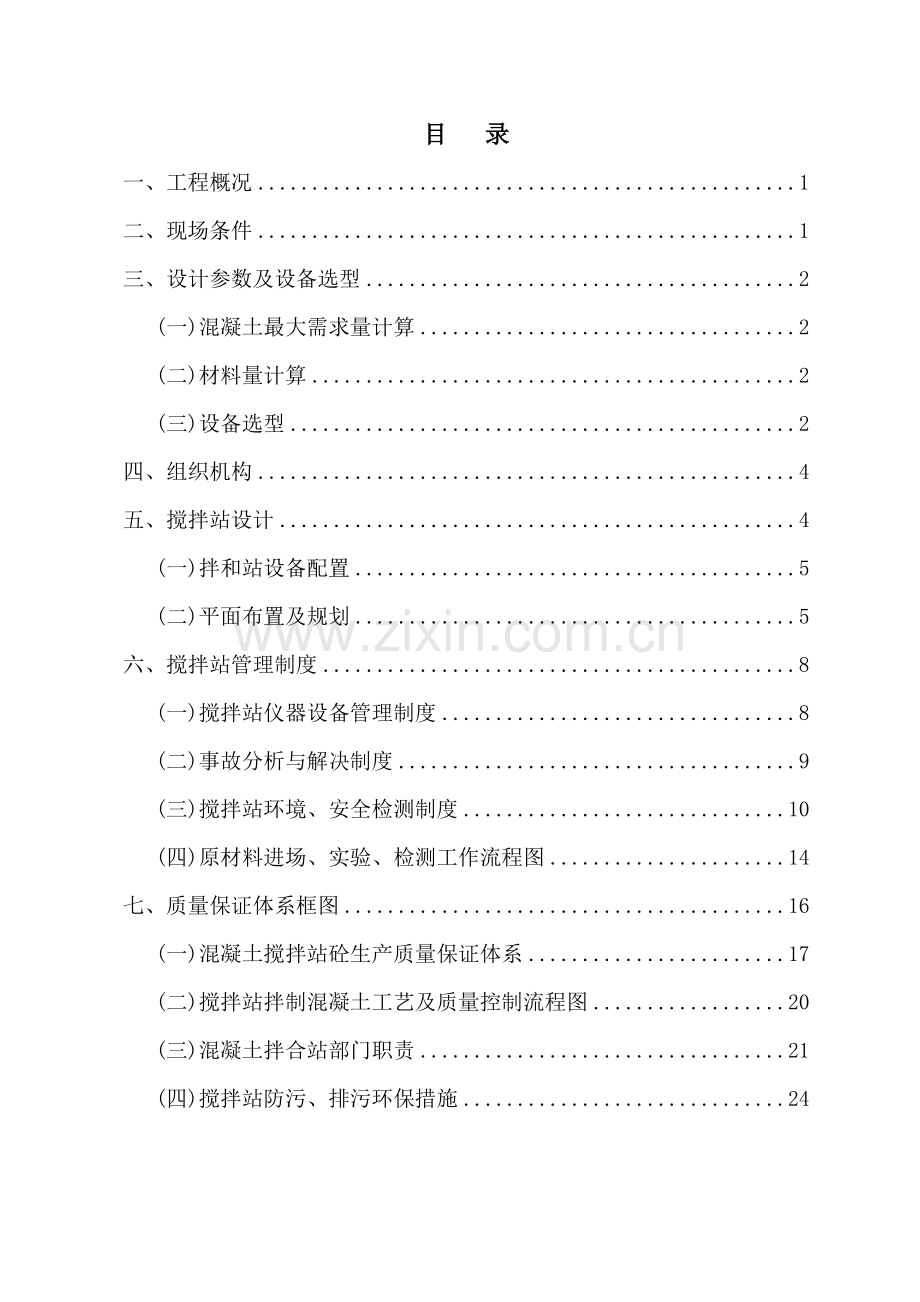

目 录一、工程概况1二、现场条件1三、设计参数及设备选型2(一)混凝土最大需求量计算2(二)材料量计算2(三)设备选型2四、组织机构4五、搅拌站设计4(一)拌和站设备配置5(二)平面布置及规划5六、搅拌站管理制度8(一)搅拌站仪器设备管理制度8(二)事故分析与解决制度9(三)搅拌站环境、安全检测制度10(四)原材料进场、实验、检测工作流程图14七、质量保证体系框图16(一)混凝土搅拌站砼生产质量保证体系17(二)搅拌站拌制混凝土工艺及质量控制流程图20(三)混凝土拌合站部门职责21(四)搅拌站防污、排污环保措施24混凝土搅拌站规划设计与施工组织设计一、工程概况捧古隧道起讫里程：DK986+905DK906+275，全长9370m，该隧道出口止于第泗河右岸山谷陡坡上，计划该洞口向小里程掘进施工；大茶山隧道起讫里程：DK906+326DK916+268，全长9942m，该隧道进口起于第泗河左岸山谷陡坡上，计划该洞口向大里程掘进施工；在捧古隧道出口与大茶山隧道进口间设肖家箐中桥，孔跨形式为：(12+16+12)m刚构中桥，该桥中心里程为DK906+300，全长44.66m。为满足其两隧一桥施工混凝土的需要，拟在第泗河下游设1座混凝土搅拌站，集中供应当段线路施工混凝土需要。二、现场条件经现场勘察，捧古隧道出口、大茶山隧道进口处在第泗河左右岸山谷陡坡上，肖家箐中桥跨越第泗河，其附近沟深、谷窄，无满足建设搅拌站的平坦地形。经现场调查，在第泗河下游，距施工区500m处有较平坦耕地，但需进行大量土石方挖填及河道改道，拟在该处设此施工区混凝土拌和站。搅拌站至洞口距离小于500米。选址位置处为第泗河沟谷间农田用地，远离居民区，对本地居民生活无干扰。附近无高压线、炸药库等危险源。进料及至施工区的道路运用新建施工便道即可。地质情况为：重要为石灰岩，表面有薄层覆盖土，承载力满足规定，无低洼、滑坡等不良地质地段。施工用水运用第泗河河水，水量充足，可以满足施工用水需求。砂、石料拟由附近合格的石料加工厂供应。三、设计参数及设备选型本混凝土集中搅拌站重要供应捧古隧道出口、肖家箐中桥、大茶山隧道进口3个工点混凝土需要。混凝土供应原则：在施工期间一方面满足隧道施工进度，在其间隙期供应肖家箐中桥混凝土(因其工程量较小，对标段工期不能构成影响)，则拟按隧道进度指标进行混凝土拌和站设计。(一)混凝土最大需求量计算根据调查及现场实际资源配置，日最大混凝土需求量计算如下所示：1、以级围岩每延米混凝土用量为计算依据级围岩每延米：拱墙及仰拱混凝土22.94m3；填充混凝土9.88m3；拱墙及仰拱喷混凝土12.35m3；合计每延米混凝土量为45.17m32、按隧道每月成洞160米计算，每月混凝土用量为7227m3。3、单口天天混凝土用量为240.9m3，最大用量小于250m3。本横洞进正洞后，向大、小里程同时掘进施工，两个工作面，混凝土最大用量小于500m3。 (二)材料量计算根据以上天天最大混凝土需用量，则天天材料用量为：水泥小于200T，碎石用量小于400m3，砂子用量小于200m3。(三)设备选型1、混凝土搅拌机选型拟选用HLS90混凝土搅拌机，每2.5min(含进料、搅拌、出料时间)搅拌1盘混凝土， 1台每盘理论量为1.5m3，实际每台盘混凝土量搅拌量按1.45m3计，则每小时搅拌混凝土量为：1.4560/2.5=35m3；根据现场施工需要，天天混凝土最高用量为500m3，500/35=14.3小时；单台90搅拌机14.3小时就可以完毕。所以，设计2HLS90型混凝土搅拌站的生产能力可以满足施工进度对混凝土的需要。标书中设计为单台120型混凝土搅拌站，符合标书承诺。2、罐体选型由以上计算可知天天水泥最大用量为：100T；受运送或其它因素影响，为保证现场施工，拟选6个100T水泥罐，可存储600T水泥，能满足6天以上生产需要。初步选定混凝土内需加粉煤灰外掺剂，其各配备100T存储罐即可。3、变压器选型根据调查：单套混凝土搅拌机功率150kW，再加上其它生产、生活用电80kW，空损系数按0.85考虑，拟初步选定500kVA变压器即可满足该拌和站施工需要，同时设一台300kW发电机作为备用电源。4、混凝土运送车选型根据混凝土需求量计算，每小时混凝土用量约35m3(含喷射混凝土及二衬混凝土量)，拟初步选定混凝土运送车型号为8m3/车，每车加工、运送消耗时间共需40min计，同时考虑到机械维修保养等因素，则需混凝土运送车辆选用4台。5、其它设备为满足施工需要，选用两台装载机、一定数量潜水泵、1台地镑等相关配套设施、设备。四、组织机构搅拌站设站长1人，副站长2人，实验工程师1人，实验员1人，材料员兼调度员1人，电工及维修工1人，装载机司机2人，混凝土搅拌机司机4人，混凝土运送车司机8人，门卫兼验票员1人，厨师1人，共23人。组织机构框图如下图1所示。五、搅拌站设计(一)拌和站设备配置本拌和站配备以下设备：两台强制JS1500型搅拌机、拌和楼、自动计量系统、操作间、料仓、料斗、上料输送系统、料罐、地镑、水泵、装载机、变压器、备用发电机组、配电柜等，相关设施有配电箱、蓄水池、污水解决池等相关配套设施。具体设备配备见表3所示。表3 投入重要设备登记表序号设备名称规格或型号数量序号设备名称规格或型号数量1混凝土搅拌机JS15002台8配电柜1个2料 罐100T8个9配电箱5个3计量系统1套10装载机50C2台4操作平台1套11地 镑100T1台5料斗(含输送系统)15m38个12潜水泵6台6发电机组300kw1台13砼运送车8-10m34台7变压器500kw1台14生活车1辆(二)平面布置及规划本混凝土搅拌站设立于第泗河山谷间，距洞口500左右，遵循“布局紧凑、少占良田地”为原则，搅拌站实际占地面积为10850m2(16.7亩)，站内共设立拌和作业区、材料计量区、材料库、砂石料存放区（分待检区域和检查合格料区域）、砂石料筛洗区、砼运送车停放区、办公区、工地实验室、蓄水及污水解决区等区域。具体平面设计图见图2所示。图2 搅拌站平面布置图1、场地地基解决、基础及地面硬化A、本混凝土搅拌站设立于旱地内，一方面对地表素土进行清除，然后对露出地表的岩石进行机械破除或松动爆破，对个别地基承载力达不设计的区域采用三七碎石土进行换填、分层(每层高不大于30cm厚)压实解决，再对地基表面进行平整、压实，压实度达95%以上。换填三七碎石解决的地基见图3所示。图3 换填三七碎石土示意图B、主机基础采用钢筋混凝土基础，具体设计图见图45所示。D、料仓基础：一方面对料仓基础进行换填解决后，再浇筑20cm厚混凝土填筑。E、房屋及围墙基础采用C20混凝土条形基础，基础宽为30cm，深度不小于30cm。场地硬化按照四周低，中心高的原则进行，面层排水坡度不小于1.5%，四周设排水沟，办公区和生活区进行绿化。场地地基解决、基础及地面硬化施工工艺流程为：清表(素土)换填软基并压实整平、压实构筑物基础施工硬化地面(C20混凝土)。2、道路规划站内作业区、进站便道20m范围内、及出站至洞口运送道路均采用C20混凝土进行硬化解决，混凝土厚度不小于20cm。具体道路规划平面图见图6所示。3、排水设计本搅拌站场内地面按中间高，两侧设2%横坡，四周设60*40cm盖板水沟，再集中汇聚到污水解决池，通过滤解决合格后才进行排放，混凝土运送车在规定地点进行清洗，污水经污水解决池解决合格后才可排放。具体排水系统见图7所示。图6 站内道路规划平面示意图图7 搅拌站内排水系统设计图4、搅拌站站界采用砖砌围墙，并用水泥砂浆抹机，围墙内、外表面刷防水涂料，并适当美化。大门立柱采用砖砌，立柱上悬挂拌合站站牌。5、搅拌站内办公用房、生活用房、实验室均采用组合彩钢板房，区域进行绿化。6拌合楼封闭设立，减少或防止灰尘污染空气。存料场地设轻型钢结构彩钢顶棚，骨料间用隔墙隔开，不得混仓。7、施工用电设计每台混凝土搅拌机功率150kW，再加上其它生产、生活用电60kW，拟初步选定500kVA变压器即可满足该拌和站施工需要。根据现场实际情况，本搅拌机施工用电高压接入点与捧古隧道1号横洞施工用电采用同一接入点，然后接入搅拌站变压器，经变压为施工用电与生活用电，接入总配电柜，从主电线分线，分支器三相五线进入电箱，下线套PV塑管。开关箱符合“一机一闸一漏一箱”的规定，门、锁完好，有防雨、防尘措施，箱内无杂物，箱内有良好的通风孔，每箱都挂上安全用电等其它危险标志。电箱内设150安刀闸一个，漏电断路器60安四个或三个，延时为0.2秒，内设绝缘板，所有电器为，内六角或外六角对接，GB线耳，电箱另加设双重接地。每分电箱均反复接地，分电箱漏电开关延时为0.1秒。分电箱设总开关一个，一闸一漏电一桩机。其它用电设备均为单个开关控制，照明接2.5平方电缆接聚光灯。同时设一台300kW发电机作为备用电源。8、拌合站信息化设计按照沪昆客专贵州段信息化规定，统一设立视频监控系统和信息化管理系统。六、搅拌站管理制度(一)搅拌站仪器设备管理制度1、搅拌站仪器、设备的检定和使用（1）搅拌站仪器、设备的计量检定工作由实验员按照检定周期的规定报告项目部计量负责人合理安排检测时间。（2）搅拌站根据检定结果和状态应统一贴上合格、准用、停用标志。 （3）实验员应将检定合格证复印件贴在仪器上，原件应由项目部实验室保管。（4）仪器设备应由专人使用保管。使用人在使用完毕后要准确及时的填写使用状态、时间及使用人。（5）仪器设备使用人负责仪器设备的清洁卫生、勤保养勤维修，电子仪器长期不使用时，应定期充电。（6）搅拌站仪器、设备的使用应满足说明书上的规定。（7）仪器设备使用后，必须填写使用记录，具体记录所进行实验项目及实验结果。2、仪器、设备验收及使用（1）仪器到货后，由实验室联系检测机构和检测员及采购人员验收。验收合格的仪器，填写仪器验收单后交公司设备部相关人员签收。（2）需在现场准备的辅助设施，其技术条件应满足相应实验检测项目的准、规范、规程规定。（3）运回实验室的仪器设备，由实验室技术负责人会同有关人员对仪器设备状况进行检查，并办理归还手续。如仪器损坏，应及时解决。3、仪器设备台帐及档案（1）所有仪器设备均建立完整、具体的台帐。（2）仪器检定需建立周检计划台帐，检定周期应严格控制，避免发生仪器未及时检定的情况发生。检定证书原件由实验室统一管理，存于仪器档案中。（3）自校仪器应建立校验台帐，自检周期应严格控制。用于校验的仪器、计量器具应通过计量检定。校验人员必须按照校验指导书的规定对仪器进行校验。检查结果应真实、可靠。记录要完整，记录采用作业指导书规定的表格填写。校验工作结束后，检查报告交技术负责人审核签字，作为该仪器使用的依据。校验记录由资料保管员保存。（4）搅拌站仪器设备档案实行“一机一档”。（5）每一仪器设备的档案内容涉及：合格证、使用说明书、检定证书或自校记录、使用记录、维修保养记录、调遣情况记录等资料。（6）仪器设备的档案应随仪器的调遣而转移。接受方除检查仪器设备的性能外，还应检查其档案的完整性。(二)事故分析与解决制度1、事故发生后，若委托部门提供的技术资料、原始记录、实验数据、样品丢失或由于各种因素导致实验结论错误、或生产过程中发生仪器、设备故障损坏，现场负责人应立即召开事故分析会。根据事故大小因素进行分析经济损失及当事人责任轻重后提出解决意见并及时报项目部技质部，并及时制定相应措施，防止类似事故发生。2、质量事故解决实验室接到质量争议后分类登记，并及时报作业工区技质部及驻地监理和业主。技质部报告技术负责人，并与其同监理一起检查原始记录、实验检测报告，查阅原始实验记录、实验仪器的使用情况、实验方法、实验环境、数据计算、结论判断方法，如的确无误应签发一份拟定原实验报告对的有效的文献，并办理登记手续。若因原始记录、数据解决、检测报告、结果判断等环节出现错误而导致误判的，应及时进行更正，同时原报告作废，并办理登记手续，对导致错误的直接责任者作相应的解决。若因原实验条件、实验仪器、实验方法的错误而导致误判的，应重新进行实验，重新发送实验报告，同时制定相应的措施。若争议方仍有异议，可由作业工区总工程师主持重新实验或委托第三方实验。质量争议解决的所有资料均作为技术档案，在解决后半个月内由实验室主任整理交资料室保管。(三)搅拌站环境、安全检测制度1、混凝土搅拌站安全检测制度（1）搅拌站操作人员，必须通过专门培训，熟悉机器的机械原理、性能、结构和维修保养规程，了解混凝土拌和的相关知识，掌握一定的操作技能。（2）操作人员必须穿工作服，女同志应将长发塞入帽内，严禁酒后上机操作，非操作人员未经许可不准进入主操作室；严禁非操作人员随意操作手柄及按钮。（3）搅拌站操作室严禁用明火取暧。搅拌站高于四周建筑物或设备时，应加装避雷装置。（4）起动前的准备 开机前，检查电源及电气元件接线和接地线是否安全可靠。使用前应检查搅拌罐内，料斗内轨道架上是否有异物积存。 合上动力电源，电压应符合规定，其变动范围不超过额定值的10。先进行点动试车检查搅拌电机、水泵的转向是否对的；卸料门是否启动自如；提高电机抱刹是否安全可靠；各行程开关、启动按纽是否动作灵活；各减速成箱及各润滑部位润滑油是否充足良好；各部位联接螺栓是否牢固，特别是运动部件的联接。必须按规定对转动部位经常检查并加注润滑油脂。 检查骨料、水泥、粉煤灰、水等均能正常供料，搅拌站各部位均处在准备工作状态。 起动空压机，压缩空气压力应在规定范围内，且无漏气现象。（5）工作过程中，操作人员集中精力，严格按照搅拌站使用说明书规定进行操作，随时观测各种仪表，指示灯工作情况，发现问题及时对的解决。（6）注意压缩空气的压力表，压力低于规定范围，严禁开车通气。注意电气安全，防止电气元件、电线受潮及损坏。（7）严格执行操作程序，不得擅自更改。严禁将控制电脑用作它用。系统运营过程中，如无紧急情况，严禁改变工作方式（手动或自动）。（8）搅拌站工作时，任何人不得进入料斗轨道或站立在轨道下方；不得将头、手伸入轨道；不得站在卸料区；不得打开搅拌机卸料门和检修门。如有必要打开搅拌机检修门，则应停机，将料斗提高至安全孔处，并用安全销锁住。（9）如出现意外情况，应立即按下紧急停止按钮，切断系统控制电源，并切断总电源开关，应立即打开卸料门，放尽搅拌筒内拌和物，避免砼在搅拌机内凝结。待故障排除后，如需重新启动，必须使系统进入手动工作状态，将前一次终止的循环进行到底，使拌筒秤斗、量筒清理后再进入正常的工作状态。严禁搅拌机重车停机和重机起动。（10）使用过程中，按搅拌站保养说明书规定和润滑周期表对搅拌站和设备部位进行润滑。检查电器设备外壳，必须有可靠的接地，其接地电阻不大于10欧。清扫搅拌站各部位浆液、积灰。及时清洗搅拌罐内及整机表面的灰尘、沾附的砼和油污，防止砼干结，保持清洁。（11）经常检查骨料提高钢丝绳磨损情况，必要时更新。检查各弧、秤斗等往复传动机构是否灵活，骨料提高机构工作是不是正常，紧固部位有无松动现象。检查搅拌机内叶片、衬板是否松动，定期调整叶片与衬板之间间隙。并视磨损情况酌情更换。（12）应经常紧固水泥秤斗振动器和水泥（粉煤灰）仓电动除尘振动器的联接螺栓。所有电线和管线应妥善保护，以防工作时压坏或撞伤。检查各电机的温升，不得超过铭牌规定值，无铭牌时，不得超过60度。检查用电设备、电气元件线路等各部是否正常，发现异响、异味应立即解决。经常检查各主令开关、旋钮、按钮、指示灯等电气设备的可靠性。特别是应严格检查卷扬机的可靠性和磨损情况，严格检查提高料斗上、下限位的可靠性和提高卷扬电机交流接触器以及中间断电定、动触头损坏、烧毛情况，如有必要应及时更换。（13）搅拌站保养检修作业必须在设备停止动转后进行，检修时必须在电源、气路开关处悬挂“严禁合闸”的警示牌，并有专人看守。维修保养用润滑油工具等应放在指定位置，废油棉纱应集中存放，定期解决，不准乱扔、乱泼。（14）保养检修搅拌站，需进入水泥仓、搅拌机、秤斗内作业时，必须戴安全帽，系安全绳，必须设专人监护。（15）停机后将所有操作开关置于断路位置，并关闭各电源开关。2、搅拌站环境检测制度（1）检查搅拌站生产区域的各种原材料堆放现场分区应整洁有序, 各种规格原材料标记应对的无误。（2）检查外加剂存放区是否符合环保和密封规定。粉剂包装，分装袋是否密封，有无磨损，破裂外漏现象，保证存放过程安全。（3）粉剂在生产过程中若用人工操作时，操作人员必须穿戴防护服，戴防尘口罩和橡胶手套，防护眼镜。（4）使用液体外加剂时，操作人员必须在开机前认真检查连接的各种管道连接是否牢固可靠，检查各种管道有无磨损和破裂现象，发现问题时应及时排除，保证外加剂不外漏不外流。如发现有外漏时，检修完毕后必须及时清理现场残碴残液，回收至有毒有害物品存放处集中。（5）搅拌机维修保养时必须对的穿戴劳动保护服，对维修过程中更换的零配件、镙丝等，不得随意丢弃，应集中回收至维修车间统一存放。（6）对维修保养中润滑油有外露，外流润滑油、油碴时应及时清理，对维修使用过的棉纱，手套等应统一回收至现场设立可运用回收处集中存放。（7）随时检查搅拌站所设立的污水、废水排放管道是否通畅。发现问题时应当及时清理保证管道通畅。（8）检查废水池，沉淀池是否空置，生产过程中或竣工清洗搅拌机时的废水、污水是否畅通通往废水池。对沉淀池的沉淀水在通过检测合格后应及时排清，保证沉淀池有足够的容量。（9）对水泥罐，粉煤灰罐的防尘滤网应定期检查保养，保证在充料时罐内空气畅通。（10）对搅拌站废料和清洗设备过程中留下的碴料，应及时清理至搅拌站设立的废料堆放处集中存放，保证现场干净，整洁。(四)原材料进场、实验、检测工作流程图原材料进场、实验、检测工作流程见图8。材料检查合格进场材质证明及验收依据检查验证数量外观报验、监理检查合格入库使用抽样检测物理性能化学性能监理、业主认可图8 原材料进场、实验、检测工作流程图七、质量保证体系框图质量保证体系检测环境保证检测人员素质保证检测过程质量保证事故与申述解决仪器设备保障文献程序质量保证仪器设备的维护及定期检定及校准新仪器设备的验收及安装调试保证搅拌站在正常的环境条件下工作定期进行培训建立个人考核资料资格培训考试仪器设备使用前检查交保管人接受使用定期监测环境条件数据定期清洁卫生不合格合格上岗操作监督检测接受委托书明确检测规定和目的检测过程质量保证数据解决与结果鉴定编制报告审批签发按规范实行检测项目技术服务与验后解决检测数据错误事故主任组织进行调查分析因素作出解决查原始记录及仪器编制分析报告质量负责人检查事故因素并提出纠正措施予以纠正事故情况写出报告告知申诉方材料归档按照技术标准制定检测实行细节按照仪器使用规则和规定编定操作规程按照执行定期进行修订图9 质量保证体系框图(一)混凝土搅拌站砼生产质量保证体系1、编制说明本客专铁路工程是全国性重点工程。本部所建工程均为长大隧道工程，混凝土浇筑量大，混凝土强度及质量规定高，混凝土质量的好坏，直接影响整个工程质量。混凝土生产要建立完整的质量保证体系，建立质量手册和程序文献，强化原始记录，从原材料进场、生产、成品检查等各个环节，把质量管理贯彻到位，有效地保证产品质量。为发明优良工程奠定基础，特制定混凝土搅拌质量保证措施。2、质量管理机构（1）混凝土拌合站由拌合站长直接管理，设一名专职质检工程师全面负责混凝土拌合站的质检工作；设一名实验员对混凝土拌合质量进行检查、监督、制作混凝土试件，并准时送检；监理工程师全过程见证。做到混凝土的生产受质量监控，从而保证砼的质量达标。(2）工程开工前对操作人员进行技术培训及操作指导，并进行考试，考试合格持证上岗，上岗前进行具体技术交底。（3）混凝土拌合站质量管理机构图混凝土拌合站质量管理机构见图10。3、机械设备（1）原材料计量系统采用外租的2HZS240型搅拌站系统，该机具有九路独立计量称。专职质检工程师拌合站长实验员混凝土拌合班组监理工程师图10 混凝土搅拌站质量管理机构图（2）按规定进行标定，保证投料量准确。每站备一套标准砝码，随时进行自检。（3）每次开机前进行计量清零，并有实验人员旁站及双方签字具体记录资料，保证混凝土搅拌质量。（4）混凝土运送使用符合机械规定的9方混凝土搅拌车，将搅拌合格的混凝土在规定期间内运送至指定地点，并采用有效措施保证砼质量稳定。4、原材料（1）水泥使用甲控的高品质各标号水泥。水泥进场必须有出厂合格证和实验报告（实验报告允许滞后一定期间），并对其品种、强度等级、出厂日期严格检查验收，不同出厂日期的水泥分别灌注入仓，同时做好标记，标牌。未检查合格严禁使用。进场水泥按批次到实验室检查，其强度等级及技术规定必须符合铁路规范规定。水泥出厂超过三个月没有使用，必须进行复检，检查合格方可使用。（2）砂使用甲方提供的符合质量标准的黄砂作为混凝土细骨料，其细度模数为3.02.3。严格控制质量，保证砂含泥量不超过1.0%，并按进货批次分别检查，并经监理旁站批准后入仓，各项指标必须符合铁路规范规定。（3）碎石使用甲控的石料，其连续级配为531.5。严格控制质量，保证碎石的针片状含量不超过5%，含泥量小于0.5%。并按进货批次分别检查，并按进货批次分别检查，并经监理旁站批准后入仓，各项指标必须符合铁路规范规定。（4）水使用已检查的自来水。加水量由搅拌机水泵通过电子称单独计量控制。（5）外加剂使用甲控的外加剂。外加剂进场后，严格检查验收，按其品种、生产日期分别灌注，并做好标记，使用前进行实验，实验合格方可使用。其技术指标必须满足铁路规范规定。（6）粉煤灰粉煤灰（矿粉）进场后，严格检查验收，按生产日期分别灌注，并做好标记。使用前进行实验，实验合格方可使用。其技术指标必须满足铁路规范规定。5、混凝土搅拌（1）严格控制原材料的投料误差，其中水泥、水、外加剂、粉煤灰的投料误差不超过1%；砂、石的投料误差不超过2%。（2）每次搅拌混凝土进行具体记录，以备监理工程师审查。这些记录包含下面内容（登记表见附件一）：a 搅拌日期、搅拌开始时间、搅拌结束时间、天气、温度。b 混凝土设计强度、质量规定、使用部位、配合比。c 每罐混凝土的投料量、加水量、搅拌时间及操作者。（3）严格按原材料的投料顺序投料，材料投料顺序为：细骨料、水泥、矿物掺和料和外加剂、水、粗骨料。（4）搅拌时间：搅拌时，应先向搅拌机投入细骨料、水泥、矿物掺和料和外加剂，搅拌均匀后（30s），再加入所需用水量，待砂浆充足搅拌（30s）后再投入粗骨料，并继续搅拌（6090s）至均匀为止。上述每一阶段的搅拌时间不少于30s，总搅拌时间不宜少于2分钟，也不宜超过3分钟。（5）安排专人对混凝土运送进行计量记录，最终须与搅拌站微机方量进行计量闭合，然后进行计量资料归档。(二)搅拌站拌制混凝土工艺及质量控制流程图搅拌站拌制混凝土工艺及质量控制流程见图11。图11 搅拌站拌制混凝土工艺及质量控制流程图(三)混凝土拌合站部门职责1、站长职责（1）项目部领导下负责本站所有管理工作。（2）负责本站人员、设备及设施等资源配置并合理运用资源。（3）负责本站各部门（人员）职责分工，并对其履行情况进行监督检查，实行奖惩。（4）经常检查砼拌和过程实行情况，优化过程检测，保证砼拌和物质量。（5）关心本站人员的生活，工作和思想情况，调动人员积极性共同完毕砼生产任务。（6）监督执行局设备星级考评的实行。2、实验员（1）负责原材料复试，砼拌和物拌和前、中、后的检查工作。（2）砼设计配合比的实验鉴定，负责每工作班前砂石料含水率测定，并根据此提出施工配合比填入砼浇筑令。（3）负责砼拌和过程中按规定频率做砼拌和物坍落度、含气量和砼强度及耐久性检查试件，按规定进行养护和到龄期的实验。（4）按规定操作实验仪器设备定期清洁、保养、保证仪器设备精度和室内环境清洁。（5）及时填写“实验报告”并分发给相关部门，对报告真实性负责。3、搅拌站控制室操作人员（1）熟悉砼拌和计量设备，严格按操作规程操作。（2）按砼浇筑令和施工配料告知单规定进行配料、拌和，保证砼拌和物质量。（3）保证各种原材料计量准确，其每盘允许偏差集料2%，粉料及液态料1%。（4）保证砼拌和按规定的投料顺序和时间，每盘总搅拌时间不宜少于2分钟，也不宜超过3分钟。（5）定期申请计量设备检定和使用期内的校准、保养、维护，保证计量准确和室内环境整洁。4、质检员（1）熟悉高性能砼技术条件、质量标准和安全操作规程，监督执行情况。（2）负责检查砼运送车在每工作班第一次装料前其罐内清净情况。（3）负责运送砼外观质量，目测检查强度、含气量和坍落度控制情况。（4）每工作班抽查23车砼运送车卸料前后重量，核对砼配合比计量偏差。（5）每周对原材料进场、储存和安全生产、站内环保情况进行一次检查，发现问题及时纠正，保证安全文明生产。5、砼运送车司机（1）熟悉砼运送车性能，按规程操作，持证上岗，保证行车安全。（2）每工作班前检查车内仪表，油料是否正常、充足，刹车是否制动良好，吊罐内是否保持干净等。（3）运送前，应检查吊罐的密封性，运送过程中，车辆应匀速行驶，严禁向罐内加水和砼的遗洒，从第一盘装料开始至停车开始卸料为止宜控制在一小时内。（4）砼运送车出站前车体表面应保持干净，出站时注意左右来车，运送中遵守交通规则，运到浇筑地点应服从指挥，停留位置恰当、稳妥，满足提放吊罐的规定。（5）服从前、后场管理人员的调度。(四)搅拌站防污、排污环保措施1、供货方控制措施（1）对供货方运送过程的环境规定规定运送砂、石料等散装料的供货方运送时装载适量，严禁沿途漏洒和污染路面。对于运送粉煤灰等易散落的粉状材料时应规定覆盖和采用罐车运送。规定运送油料、外加剂等化学腐蚀物品时，规定供货方进入施工现场包装完好，不得有遗洒、渗漏现象。（2）对装卸码放过程的规定在装卸、搬运、码放材料、玻璃制品及危险品要轻拿轻放，严禁野蛮装卸，做到文明作业。装卸过程中必须要有专人指挥，防止装卸过程中产生碰撞导致水泥、粉煤灰和危险品泄漏；码放砂石料、白灰及水泥等物质时应采用防护措施，避免粉尘飞扬。（3）监督控制措施搅拌站管理人员控制供货方环境的规定和有关规定应告知供货方并签写书面协议，具体地明确供货方环境行为的有关规定和规定涉及违约处罚，搅拌站材料人员、保管员具体负责对供货方环境行为的检查，对违反环境行为规定和规定的供货方应予以指出规定改正，对违反环境法律法规的供货方，在警告的同时按照协议有关约定进行罚款，经解决后仍无改善的供货方，责令限期内整改或停止进货并取消其合格供货商资格。2、施工过程中环境保护控制措施（1）搅拌站内环境保护措施控制好站内的各种粉尘、废气对环境的污染和危害，原材料堆放场地及道路均采用硬化解决，对不能硬化解决的施工临时便道，在晴天干燥时应经常洒水予以养护和保护，防止道路灰尘弥漫，混泥土搅拌设备应采用密封措施，减少水泥等粉尘的污染，容易扬起粉尘的细料或散装料予以遮盖或洒水，运送时用帆布加以遮盖。（2）罐车、装载机等车辆环境规定混凝土运送车辆的车况要达成良好状态，司机应勤保养、勤检查、勤擦洗，保证外观整洁无漏油现象。严禁司机在施工作业区和仓库内修理和保养车辆，不得随地倾倒废物和易燃物。雨雪天必须保持车辆轮胎卫生以免污染道路及场地。（3）搅拌站冲洗运送车及冲洗搅拌设备的废水废渣解决。在拌和场内的生活范围内，场地要进行硬化解决，场地应平整干净、沟池相连、排水顺畅，保护好水源，生活垃圾及固体废弃物应集中解决并运至环保部门指定的地点堆放或解决。在施工期始终保持工地良好的排水状态。搅拌站应设沉淀池和蓄水池；将混凝土运送车冲洗后的废水及冲洗搅拌设备后的废水集中排放在沉淀池，及时将沉淀池掏渣，沉淀过滤后的水将反复使用。第四条 对违反本控制措施导致重大环境事故的，项目部按照有关规定进行处罚并给予通报。3、施工噪声控制措施搅拌站在施工前应拟定施工噪声及影响范围并根据国家噪声排放标准制定控制计划，在施工中尽量使用低噪声设备，对各种高噪声设备安装消声设备，避开夜间使用，对施工过程中产生振动的噪声进行隔振、隔噪解决或采用其它措施。对可控制的施工噪声建立消声屏障，对无法控制的施工噪声应合理安排施工时间。定期发放个人卫生防护用品，现场检测人员负责检查噪声控制贯彻情况，发现问题及时纠正解决。搅拌站负责收集施工噪声情况及相关方意见，并不断连续改善。
