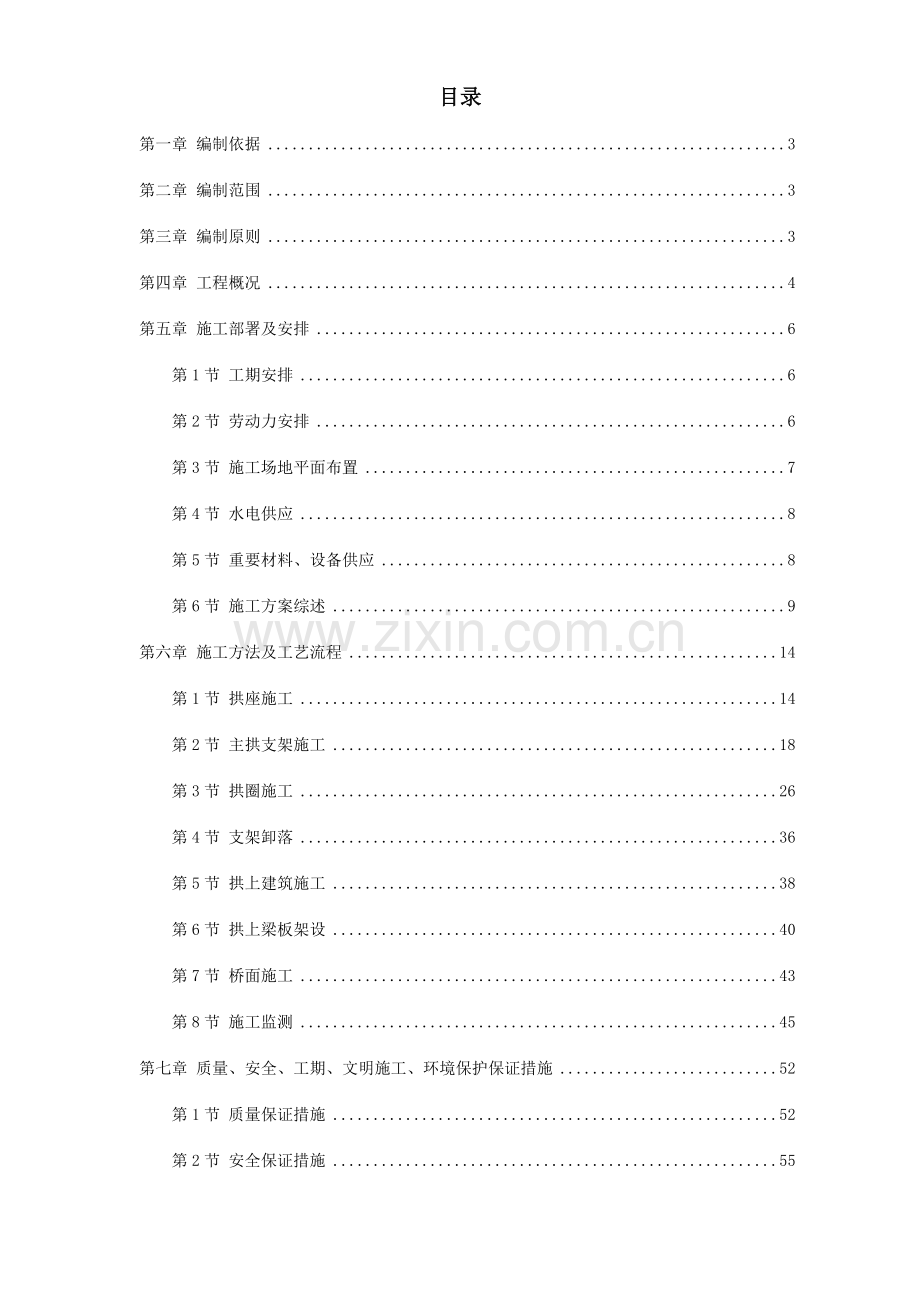

目录第一章 编制依据3第二章 编制范围3第三章 编制原则3第四章 工程概况4第五章 施工部署及安排6第1节 工期安排6第2节 劳动力安排6第3节 施工场地平面布置7第4节 水电供应8第5节 重要材料、设备供应8第6节 施工方案综述9第六章 施工方法及工艺流程14第1节 拱座施工14第2节 主拱支架施工18第3节 拱圈施工26第4节 支架卸落36第5节 拱上建筑施工38第6节 拱上梁板架设40第7节 桥面施工43第8节 施工监测45第七章 质量、安全、工期、文明施工、环境保护保证措施52第1节 质量保证措施52第2节 安全保证措施55第3节 工期保证体系及措施58第4节 文明施工保证措施61第5节 环境保护保证措施63编制依据（1）XX高速公路XX特大桥施工图纸及有关设计说明；（2）现行有关公路桥梁规范、规程、规则及标准；（3）我单位拥有的科技工法成果和现有的管理水平、劳力设备技术能力，以及长期从事公路建设所积累的丰富的施工经验。编制范围XX特大桥 220m 跨度的主跨部分的所有土建工程，内容涉及：各种临时设施安排、拱座施工、支架施工、拱圈施工、拱上排架立柱施工、梁板的安装及桥面铺装等等。编制原则（1）严格中标协议文献所规定的工程施工工期，根据工程的特点和轻重缓急，分期分批组织施工，在工期安排上尽也许提前完毕。（2）坚持在实事求是的基础上，力求技术先进、科学合理、经济合用的原则。在保证工程质量标准的前提下，积极采用新技术、新工艺、新机具、新材料、新测试方法。（3）合理安排施工程序和顺序，做到布局合理、突出重点、全面展开、平行流水作业；对的选用施工方法，科学组织，均衡生产。各工序紧密衔接，避免不必要的反复工作，以保证施工连续均衡有序地进行。（4）施工进度安排注意各专业间的协调和配合，并充足考虑气候、季节对施工的影响。（5）结合现场实际情况，因地制宜，尽量运用原有设施或就近已有的设施，减少各种临时工程，尽量运用本地合格资源，合理安排运送装卸与储存作业，减少物资运送周转工作量。（6）坚持自始至终对施工现场全过程严密监控，以科学的方法实行动态管理，并按动静结合的原则，精心进行施工场地规划布置，节约施工临时用地，不占或少占农田，不破坏植被。严格组织、精心管理，文明施工，创标准化施工现场。（7）严格执行招标文献明确的设计规范、施工规范及验收标准。工程概况XX特大桥位于XX高速公路 K49+750 处，义马市近郊，常窑水库下游，跨越许沟。桥面设计宽度为2（净11+20.5m 墙式护栏），桥面纵向坡度2，横向坡度2。桥孔布置自东向西为920ml220m420m，全长493.14m，主孔为等截面悬链线箱形无铰拱，截面为三室箱，拱轴系数m=1.543，净跨径L0=220m，矢跨比F0/L0=1/5.5。拱上建筑为1317.5m先张法预应力混凝土空心板梁及双柱式排架立柱，柱间设横向联系，东西引桥为20m 预应力混凝土空心板梁，桥面连续，下部为双柱式墩台，基础为钻孔灌注嵌岩桩。XX 特大桥桥位处地质情况为：河槽表层为亚砂土，下层为卵石层，下层岩石为迭系紫红色泥质粉砂岩和粉砂质泥页岩互层， 砂岩单层厚0.40.8m，泥页岩厚0.51.5m，倾向SE，倾角400500，属碎块状软质岩，允许承载力0=10001200KPa， 单轴抗压强度为Ra=814MPa。根据19571980 年24 年间渑池县气象记录资料，本地日平均最高气温为30.90C，月平均最低气温为-6.60C，最大风速为 20mS，风向为NW。XX特大桥桥位受季风影响，降雨量年内不均，冬春降雨较少，夏秋较为集中，一般 69 月份降雨量可达全年总降雨量的 6380，平均降雨量为656.9mm，最大冻深为23.4m，每年10 月至次年3 月为冻结期，全年霜期为9 月至次年4 月，有霜期为180240d，气候对施工影响较大。本桥设计洪水频率为1/300，设计水位473.09，地震烈度为6 度区,按7度区设防，设计荷载为汽-超20，挂-120。图1 许沟特大桥全桥平面布置施工部署及安排第一节 工期安排本桥于1998 年8 月上场施工准备，原计划于2023 年10 月份全桥竣工，计划工期26 个月，后因方案变更及基础地质情况变化影响，根据建设单位安排工期顺延至 2023 年 10 月底前。后应建设单位规定，XX特大桥竣工日期控制在2023 年8 月底结束。按此规定，我们对各工序进行了合理的编排，加大投入，以保证工期。详见施工进度附录2 横道图和附录3 网络图。第一节 劳动力安排安排XX特大桥由于工程量大、施工难度高、工艺复杂，是XX高速公路的重点控制工程，需要投入较大的人力、物力。为保证工期，我们需上场一支施工能力强、技术过硬的队伍，分东西引桥、主拱施工支架二块并行作业，二交界墩（8 号、11 号）由于受拱座施工的制约，工期安排略为靠后，而后大部分劳力及设备投入到主拱圈的施工中。XX特大桥作业面较宽，投入的人力可多方面展开工作。支架拼装阶段，所有人力分为两个组，即支架材料运送组和支架安装组，每组分为两个班，平行多面作业；拱圈施工时，分为模板班组、钢筋班组、混凝土班组、综合班组；拱上排架立柱施工按照立柱进行班组组合，进行立柱承包作业；梁的预制安装此外安排劳力。根据工期及工序进行情况，预计最大劳力值为350 人。为加强现场的施工组织管理，项目部在大桥处设立前线指挥部，配备经验丰富的管理人员和技术人员靠前指挥。第一节 施工场地平面布置根据现场场地的大小，考虑方便施工，减少材料倒运次数，减少各种外界因素对施工的干扰，我们合理布置各种生产设备、临时设施、材料场地等等。详见附录1 施工场地平面布置图。第一节 水电供应该桥位处有一小水沟，常年有水，已在水沟边挖大口井一口，井直径2m，深6m。在许沟桥西头山坡上砌一水池，运用潜水泵将水井之水抽入贮水池中，运用水头自然压力，满足工地施工、生活用水。许沟桥位处附近有高压电，运用1 台200kW 和一台120kW 变压器变压，将电输至工地，另在工地备用有1 台120kW 和1 台50kW 发电机，以备急需用电时发电。第一节 重要材料、设备供应钢材：采用安阳钢铁厂钢材。水泥：主桥主拱圈采用洛阳铁门水泥厂42.5 级水泥，其他部位采用渑池水泥厂生产的仰韶牌32.5 级普通硅酸盐水泥，地材：主拱圈中粗砂选用信阳平桥的优质河砂，碎石采用本地产玄武岩制级配碎石。其他部位中粗砂选用宜阳平北砂厂，碎石采用本地洪阳碎石厂生产的 12cm、24cm 二种规格级配碎石。外加剂：选用荆门外加剂厂生产JM6 型（高浓）泵送剂。以上材料经省高管局审批办理材料准进证。洛阳范围内组织车队运送，郑州以远用火车运至义马或渑池车站，汽车倒运。主拱圈用水泥建立专库贮存。支架器材除单位自有部分，另部分租赁，部分加工，其他零星材料在本地自购。支架安装采用50t 吊车配合，混凝土泵送入模，模板采用P3015 及自己加工的异型模板，钢筋采用手工焊机双面搭接焊接。施工所需支架材料及机械设备详见表1、表2第一节 施工方案综述主跨拱圈采用有支架现浇施工。支架采用军用墩、梁结合万能杆件及碗扣式支架，支架落于混凝土临时支墩上，为调节拱肋标高及脱架方便，碗扣式支架设可调托撑。拱座按照大体积混凝土浇筑，左右两幅分开浇筑。拱肋分段分层浇筑，拱脚合拢。拱上排架立柱立模现浇，拱上梁板预制后，采用贝雷桁架节拼组的双导梁架桥机架设。桥面铺装人工配合机械施工。表1 全桥施工支架材料数量序号规格名称单位数量供货地点采购方式备注1六四式军用梁kg192591.2株洲租赁2六四式军用梁kg17364.0洛阳租赁3六四式军用梁kg39857.1咸阳租赁4六四式军用梁kg259437.2襄樊租赁5六四式军用梁kg857.0株洲自购合计kg666366.56六五式军用墩kg375910.4株洲租赁7六五式军用墩kg549974.6沈阳租赁8六五式军用墩kg151104.6洛阳租赁9六五式军用墩kg162128.6咸阳租赁10六五式军用墩kg432613.6鹰潭租赁11六五式军用墩kg14495.2襄樊租赁12六五式军用墩kg310930.5鹰潭自购合计kg1997157.513万能杆件kg116601.4襄樊自有14万能杆件kg28945.5襄樊自有15万能杆件kg40621.8洛阳租赁16万能杆件kg36759.7武汉自购17万能杆件kg764396.1武汉自购合计kg987324.518N24 螺栓带帽2250套2835019N25 螺栓带帽2760套3087020螺栓带帽2275套9300合计套6843021碗扣式支架kg275983.5武汉自购22碗扣式支架kg272127.8武汉自购合计kg548111.323白松方木2743.7洛阳自购24等边角钢kg17352洛阳自购25支墩基础混凝土8020.326基坑开挖5165.5表2 重要机械设备序号设备名称规格型号单位数量备注1混凝土输送泵楚天TB-60台3备用1 台2起重机50t台13起重机16t台14交流发电机120kW台1备用5交流发电机50kW台1备用6交流发电机20kW台1备用7变压器300kW台18潜水泵扬程100m台19潜水泵扬程40m台410钢筋切断机台111钢筋弯曲机台112钢筋调直机台113闪光接触对焊机台114交流电焊机台215空压机台116平板振动器台617插入式振捣器台1018挖掘机台119自卸车6t台320混凝土搅拌站750L台421蒸汽锅炉1t台2冬季施工养护用22小型翻斗车1t台423装载机台224架桥机双导梁台2贝雷桁架1000m25倒链滑车5t台126独脚扒杆1t台127提高架2t台1施工方法及工艺流程第一节 拱座施工每侧拱座分为上下行两幅，单幅拱座尺寸为11m（高）10m（宽）17.52m（长），与拱肋相交处设3.4m 长的斜面，与拱肋垂直。基底设2.0m高台阶。上下行两幅拱座设沉降缝分开。拱座为20 号混凝土，由于采用基坑满灌混凝土施工，每半幅拱座混凝土3000。6.1.1 拱座基坑开挖拱座基坑开挖高度、宽度均较大，根据实际地形，每侧采用一台挖掘机，配合3 台6t 自卸车运送，部分弃土用于回填基坑，多余弃土运至弃土场弃放。基坑基底尺寸按设计开挖，开挖放坡比例为41，开挖前根据地形，放出开挖边线，开挖过程中，勤于检查，避免放坡尺寸不符导致基坑尺寸不够。开挖至设计标高以上2.0m 时，爆破施工采用小药量爆破，尽量减少对基地的破坏。基坑开挖达成设计规定后，立即将开挖边坡进行8cm 厚的喷射混凝土封闭支护，绑扎钢筋前必须将基底所有虚渣清理干净。6.1.2 拱座钢筋绑扎拱座钢筋的焊接、绑扎规定均按照公路桥梁施工技术规范严格执行，绑扎时，需要搭建钢管脚手架对钢筋进行支撑，具体详见施工时技术交底书。6.1.3 拱座混凝土浇筑每侧拱座上下行半幅分开浇筑混凝土，每半幅分两次浇筑，即先浇筑上行半幅的3.0m 高，待其达成拆模强度后再浇筑下行半幅的3.0m 高；然后再浇筑上行半幅3.0m，如此往复至拱座浇筑完毕。半幅之间设2cm厚沥青浸制木板完全隔开。每半幅混凝土浇筑体积达成3000m3。为保证混凝土浇筑施工质量，采用以下措施：（1）混凝土生产能力不低于30m3/h，现有两座混凝土搅拌站在正常运营情况下，满足生产能力；（2）混凝土最高入模温度不超过300C，注意砂石料等原材料的覆盖洒水降温；（3）混凝土塌落度控制在1415cm；（4）混凝土采用分块分条的方法进行浇筑，每块高3m，条与条之间立模支挡，相邻两条间做成50cm 台阶，非相邻两条段采用平行流水作业。上下二层和相邻两条混凝土施工间隔期大于24h。每条混凝土在一次作业中按从一端至另一端顺序进行，并在浇筑时形成30cm 台阶状，水平梯次推动。详见图2；（5）采用4 台7.5 插入式振动器振捣，选择具有丰富经验的人员进行混凝土振捣工作，并固定专人负责。振捣时应注意： 1）振捣器插入混凝土速度要快和拔出时速度要慢，以免产生空洞；2）振捣器要垂直插入混凝土内，并要插入前一层混凝土中，以保证新浇筑放与先浇筑混凝土良好结合，但插入下层深度不超过5cm；3）振捣器工作点距要均匀，间隔距离不得超过有效振动半径的1.5倍，且应避免与钢筋和预埋件相碰触；4）振捣应保持足够时间和强度，以彻底捣实混凝土，但时间不能太久以防止混凝土离析，特别是泵送混凝土坍落度较大，必须严格把握振捣时间，不能在同一点连续振捣以防止混凝土离析。5）不能对已经硬化到振动作用下不能形成塑性的混凝土区段或层次直接或间接地施加振动，不能通过模板或钢筋进行振动；6）不能在模板内运用振动器使混凝土长距离流动，亦不能运用振动器在模板内运送混凝土；7）沿模板面及角落等振动器达不到的地方，应辅以杆插铲插捣，以保证混凝土表面平滑和密实。（6）每层混凝土浇完，在钢筋网片的间隔区预埋入水平施工接缝连接筋，连接筋用16 圆钢，间距40cm，混凝土施工表面应凿毛至露出集料，下次混凝土浇筑前应将浮浆、杂物等松散材料所有清除干净，并将混凝土接茬面充足湿润。6.1.4 混凝土养护混凝土浇筑后4h 即进行混凝土覆盖，将混凝土表面及模板周边用两层麻袋覆盖，并洒水湿润养护。第一节 主拱支架施工主拱施工方法的选定是本桥施工的关键。我们对该桥施工方案进行了认真的分析和研究，并对各种方案进行了反复比选，最终选定采用有支架施工，支架型式拟定采用梁柱式复合体系，其结构构成分别为明挖现浇筑混凝土临时支墩，其上有军用墩和万能杆件边支架，军用墩间采用万能杆件拼组的横系梁连接，墩上架设军用梁，拱部运用碗扣式支架调整成拱型，拱架卸落运用碗扣式支架顶的可调托撑完毕。全桥支架计用杆配件数总重4311t。详见图3。 6.2.1 支架的拼装施工流程图支架的拼装施工应严格按设计及规范规定进行，拼装工艺流程见图4。6.2.2 施工操作要点1. 临时支墩（1）支墩尺寸为10m（长）2.5m（宽），每支点处设两个。在开挖临时支墩基础时，应注意排水和夯实解决，基底高程可根据具体情况调节，基底承载力不得小于600Kpa。（2）U形螺栓预埋位置必须准确，偏差一般不得大于3mm，预埋时采用钢框架固定。（3）临时支墩的顶面平整度3mm，若达不到，可采用薄钢片垫。2. 原材料各类原材料应符合设计及规范规定，并经检查合格后才干使用。（1）贯彻元器件进货检查制度，由物资部和实验室具体负责，把好原材料进场关。（2）安质部贯彻施工检查，如现场发现不合格的材料应立即清除，并作好记录。临时支墩基坑开挖及解决临时支墩混凝土浇注安装垫梁安装军用墩安装军用梁安装下方木安装碗扣式支架调整托撑顶面标高安装上方木安装底模板拱顶加载实验根据实验结果，计算其它部位沉降预留量调整全桥支架顶部标高拱顶加载实验准备支架应力应变监测、支架沉降观测，实验结果解决图4 支架安装施工工艺（3）技术部及时做好施工技术交底，对原材料的合用标准予以明确，并严把操作的规范化。3. 安装（1）垫梁安装完毕后，测量各处中心是否对的，顶面是否平整，上下两层垫梁正交，矩形对角线长度差不大于5mm。（2）拼装立柱前，上满接头板，减少高空作业工作量。（3）立柱与垫梁间的螺栓连接，每个立柱8 个，立柱与立柱间的螺栓，每个连接处不得少于8 个。使用螺栓时，一定要涂黄油防止螺栓锈蚀，以免螺栓呈脆性断裂，每个螺栓应派专人用力矩板手检测，其扭矩应达成200250kNm，每套螺栓的检测要有记录。（4）为保证立柱方正及垂直，下垫梁与立柱之间，立柱与立柱之间以及最下两个节间的拉撑联结时，均应过冲，安装过程中，应随时检查立柱的垂直、方正与水平。（5）立柱安装完后，紧跟上好拉撑。（6）安装最后一层的水平拉撑和水平斜拉撑时，应注意立柱的垂直度和间距的准确，以免安装上垫梁时出现偏差。（7）安装过程中，如遇杆件错孔而不能安装联结螺栓时，可用过冲纠正，如过冲也不能纠正，则应松开附近杆件若干螺栓，调整附近杆件的相对位置。（8）上下方木的尺寸严格按设计施工，下方木的接头应位于可调托撑内，上方木可按设计锯成楔形，亦可用方木上加三角垫，严禁采用方木代替，以免模板处方木应力过大，下沉量大。（9）碗扣式支架为拱支架顶调整拱轴线用，支架横桥间距为1.2m，顺桥向拱脚加厚段间距为0.6m，中间间距为0.9m。应尽量放开可调托撑，以防落架量局限性，如受尺寸限制，可调节杆件配置，运用可调底座调节。6.2.3 预拱度的计算1. 理论计算（1）拱弧标高的拟定拱弧标高由公式：Hl=HS+ y+ e+ ue+ f 来拟定。Hl拱架的立模标高（拱弧标高）HS 拱腹的设计标高。y 设计预拱度。 e拱架的弹性变形。 ue拱架的非弹性变形。 f地基的弹性变形。拱架的弹性变形由拱架结构计算得到，拱架的非弹性变形，由预压实验获得，地基弹性变形由地基计算获得。2. 实验取值（采用地面模拟实验）第一步：选择场地通过地基解决，拼装碗扣式支架，在顺桥向5.4m、横桥向9.0m 范围内，以最高处碗扣式支架立杆为基准，调平整。施工地锚，作水平力预拉准备。第二步：在调平的碗扣式支架上铺设30150cm 的组合钢模板，顺桥向用螺栓连接，横桥向用U 型卡连接。第三步：布设测点。第四步：用编织袋装碎石，每袋50kg，对称均匀地平铺在模板上，直至达成设计荷载。第五步：通过倒链及拉力传感器施加水平力，按每2t一个级数增长，同时相应减除竖直分力所相应的荷载，最终水平力按20t控制。根据理论与实验的取值，进行分析，得出拱圈立模标高。第一节 拱圈施工拱箱为三室箱薄壁结构（见图5），壁厚由拱脚段的75cm 变至25cm。拱箱钢筋混凝土标号为C50，全桥共4480m3，用高压混凝土输送泵运送。根据现场布置，混凝土水平运送距离最大为240m，垂直运送距离为50m。6.3.1 施工方案1. 方案的拟定主拱圈混凝土采用分段、分环、跳块的方法进行施工，即：整个拱圈根据支架的结构体系分为13 个浇筑段；每浇筑段分为上下两环，分两次形成闭合拱箱（下环高1.5m，上环高1.9m）；为了避免支架局部异常变拱脚加厚段截面拱中段截面形，采用拱顶两侧对称、跳块的方法施工；浇筑段之间预留1.5m 后浇缝，采用微膨胀混凝土浇缝克服收缩徐变；浇筑段在拱弧上最大倾角为42，采用支顶措施防止下滑，最后在拱脚段合拢拱圈。2. 施工顺序的拟定拱圈混凝土施工过程是一个对支架不断加载的过程。考虑拱圈浇筑与支架变形之间的互相影响关系，为防止支架异常变形，破坏主拱轴线，甚至产生混凝土裂缝，同时遵循“分段灌注顺序应使支架在混凝土灌注过程中发生的变形幅度最小”的施工原则，拟定了主拱圈浇筑顺序。见图6（图中所标数码即为混凝土浇筑顺序） 3. 施工工艺主拱圈混凝土现浇施工工艺流程见图7。4. 主拱圈施工（1）设备配置本桥主拱两端各设混凝土搅拌楼一座，每座配QZ750 搅拌机2 台；HBT60 混凝土输送泵2 台，采用低压大排量工作方式，泵送压力为7MPa；在拱座两侧L/4 处设固定输送管道，随浇筑位置不同而增减管道长度。混凝土的捣固以插入式振动器为主，平板振动器为辅。（2）模板安装拱圈底模和顶模采用3015 钢模板，便于调整拱弧曲线，侧模采用6015钢模板以减少模板接缝。模板因曲线导致的缝隙，用加工后的木条填塞，再用“即时贴”贴缝，以防漏浆。模板的铺设顺序为：第一环混凝土浇筑时为：拱圈底模内侧模（涉及横隔板下部侧模）外侧模（涉及横隔板上部侧模，在钢筋安装后进行）安装拉筋及分段侧隔板设立横竖带木安设下部（底板）盖板；第二环混凝土浇筑时，模板铺设顺序为：顶模侧模安装拉杆及横竖带木上缘盖板。（3）钢筋安装拱圈底模铺好后，即测设中线、边线、标高、标出各分段点及横隔板的位置，作为安装其他模板及绑扎钢筋的依据。拱圈钢筋安装采用在桥下加工弯制，运至拱架上就地绑扎施工。钢筋绑扎顺序按拱脚至拱跨1/4 段，先安箍筋后穿主筋的办法；拱跨1/4 处至拱顶段先穿主筋后套箍筋，以利施工。主钢筋接头、箍筋及横隔板钢筋连接采用焊接；间隔槽钢筋除纵桥向在绑扎分段钢筋时一次成型外，其余的横桥向钢筋和箍筋可在浇筑前绑扎。钢筋在绑扎中和骨架成型后，要做好支撑架避免变形，上层钢筋网采用钢管临时定位，保护层混凝土垫块按80cm 间距梅花型布置，与主钢筋绑扎牢固。钢筋在浇筑前要保证其无锈蚀现象。（4）混凝土配合比水泥：选用质量稳定、活性较高的洛阳铁门水泥厂生产的普通硅酸盐42.5R 水泥。砂：选用级配良好，细度模数为2.7 的河南信阳平桥优质河砂。碎石：选用质地坚硬、级配良好的520mm 玄武岩机制碎石。配成连续级配的比例为：510mm 占30%，1020mm 占70%。施工配合比为11.522.280.3270.012（水泥砂碎石水泵送剂），考虑到本桥混凝土输送水平、垂直运送距离较大，混凝土运送过程中存在坍落度损失的问题，为了保证混凝土可泵性，坍落度一般控制在19 左右。（5）混凝土的浇筑混凝土拌合前对拌合楼及相关计量器进行校核，严格控制上料误差；提前将每盘混凝土需要泵送剂定量分袋，每盘投放；原材料含水量因天气等因素发生改变时，及时抽样测试，及时调整配合比。混凝土拌合时分次投料，投料顺序为：砂水泥碎石泵送剂水。每盘混凝土拌合时间不少于3min，不定期从出料口、浇筑点取样测量坍落度，并根据坍落度反向控制加水量。混凝土浇筑时采用水平移动，向拱顶方向推动，上下分层的方法浇筑，即一方面浇筑11.5m 长的底板，再浇筑腹板，循环作业。浇筑第二环混凝土时则是先浇筑11.5m 长的腹板，再浇筑顶板，斜向分层。浇筑拱脚混凝土前，要将其与拱座的新旧混凝土接合处凿毛，冲刷干净，并用水湿润再布薄薄的一层1：1 水泥砂浆；拱圈预留间隔槽中混凝土，应待所有各分段混凝土均灌注完毕，且其相邻段混凝土强度达成70%后方可灌筑，灌筑前要将分段混凝土表面凿毛冲净，残留混凝土清理干净后绑扎钢筋，立好模板。混凝土振捣：混凝土入模后开始振捣，标准为混凝土不下沉，表面气泡消散。用插入式振动器振捣，振动棒移动间距宜为40cm 左右，振捣时间宜为1530s。不得过振或漏振，避免混凝土产生离析。振动棒要快插慢拔，垂直插入混凝土内，并要插入前一层混凝土中5cm 左右，以保证新浇筑和先浇筑的混凝土良好结合，同时避免出现气泡。混凝土泵送：混凝土施工前，有关的泵送设备应全面检修和保养，以保证连续泵送。泵送混凝土前要用1m3 左右11 的水泥砂浆润滑管道，水泥砂浆应泵出模外。开始泵送时，混凝土泵应处在慢速、匀速并随时可反泵的状态，待各方面情况正常后再转入正常泵送。正常泵送时，泵送要连续进行，尽量不断顿，遇有运转不正常的情况，可放慢泵送速度。混凝土供应不及时时，可减少泵送速度，要保持连续泵送，但慢速泵送时间不能超过从搅拌到浇筑的允许连续时间，否则作废料解决。混凝土停泵时，料斗内应保存足够的混凝土，作为间隔推动管路内混凝土之用。短时间停泵，再运转时要注意观测压力表，逐渐过渡正常泵送；长时间停泵，应每隔23min 开泵一次，使泵正常运转和反转各两个冲程，以防止混凝土假凝堵管，同时开动料斗中的搅拌器，使之搅拌34转，以防止混凝土离析，但不宜连续进行搅拌。在泵送过程中，应注意料斗内的混凝土量，应保持混凝土面不低于上口20cm，否则不仅吸入效率低，并且易吸入空气形成堵塞。若吸入空气，逆流增多时，宜进行反泵将混凝土反吸到料斗内，排除空气后再进行正常泵送。混凝土的养护由于拱圈为高标号泵送混凝土，水泥用量多，坍落度大，极易遇风表面干裂。混凝土浇筑完后应及时覆盖洒水养护；冬季采用蒸气养护。（6）拱圈合拢拱圈通过从拱顶至拱脚浇筑预留槽达成合拢目的，拱圈预留间隔槽中的混凝土，应待所有各分段混凝土均灌筑完毕，且其二邻段混凝土强度达成70后方可灌筑，预留槽C50 微膨胀混凝土浇筑前，应将两端混凝土表面凿毛外露出粗骨料，清洗干净，浇筑前充足湿润。拱脚合拢时，选在拱身混凝土的温度已冷却至设计规定的封顶合拢温度时（8C），方可进行浇筑。5施工注意事项如图8 所示，由于每个拱箱段位于拱弧曲面上，其自身受力体系为：自重G，模板支撑力N，摩擦力Fo，当tana 时（ 为拱箱与模板之间的摩擦系数，实验平均值为0.45，规范取0.47，为安全起见计算时取0.27），拱箱段有下滑趋势。第拱箱段支撑于拱座，拱顶第段两侧对称平衡，均不考虑下滑力。经计算，、段倾角较小，满足拱箱段自身平衡，、段有下滑趋向，计算结果见表3：表3 各工况支撑点最大支撑力计算表第1 间隔槽所需支撑力第2 间隔槽所需支撑力第3 间隔槽所需支撑力浇筑第段底板857.3kN浇筑第段顶板1376.05kN浇筑第段底板1718.0kN662.65km浇筑第段顶板2041.5kN977.7km浇筑第段底板2117.3kN1051.3km401.1kN浇筑第段顶板2156.0kN1089.2km437.2kN根据各点支撑力大小和施工便利,我们采用在第一个后浇缝设立8 根32a 工字钢,第二个后浇缝设立8 根16a 工字钢,在第三个后浇缝设立4 根16a 工字钢来分别支撑、箱段,防止下滑。第一节 支架卸落主拱圈混凝土最低强度达成设计的90%后，即进行主拱圈脱架。由于拱架设计中采用可调托撑来调整标高和落架，落架点多达5600个之多，落架施工技术难度大。根据计算分析，拟定卸架原则：横桥向必须同时均匀卸落，在纵桥向从拱顶向拱脚逐排卸落，并保持拱顶两侧对称同步进行。6.4.1 各落架点卸落总量计算： 6.4.2 落架环节许沟大桥的拱架设计中采用了碗扣式支架顶端设可调托撑，用以调整标高和落架，那么上、下半幅拱圈落架点各多达2800 个点（每排横向10个可调托撑，纵向共280 排），对于如此多的落架点，就不也许达成各点同步均匀地卸落。为了获得一种合理的卸架顺序，我们将拱架与主拱圈组成的复合体系用多种方法进行计算比较，拟定了落架方案。支架卸落在横桥向必须同时均匀卸落，在纵桥向从拱顶向拱脚逐排卸落，并保持左右两侧同步对称进行。根据这个原则制定施工支架卸落程序如下（图9）：第一步：卸落拱顶第4 号军用墩至第5 号军用墩范围内的支架，125133 号杆卸落量3cm。卸落第3 号（第5 号）军用墩至第4 号（第6 号）军用墩范围内的支架，110124 号杆卸落量2cm，100109 号杆卸落量1cm。第二步：再次卸落拱顶第4 号军用墩至第5 号军用墩范围内的支架，125133 号杆卸落量3cm。再次卸落第3 号（第5 号）军用墩至第4 号（第6 号）军用墩范围内的支架，110124 号杆卸落量2cm。卸落第1号（第6 号）军用墩至第3 号（第8 号）军用墩范围内的支架。48109号杆卸落量1cm。第三步：从拱顶开始到拱脚所有卸落各立杆,卸落量均大于3cm。规定模板与主拱圈完全脱离。6.4.3 支架拆卸主拱圈脱架后，即进行支架拆卸，支架拆卸与拼装过程逆向，所用方法和设备一致。第一节 拱上建筑施工6.5.1 概况本桥半幅拱上共有12 个排架，其中12 号排架立柱最高达3003.6cm，6、7 号最低，仅有垫梁，立柱高度超过12m 时，每隔10m 设有横系梁一道，立柱采用薄壁空心形式，东西两半拱上立柱壁厚不等，空心尺寸亦不尽相同。6.5.2 施工方法拱上结构混凝土，在拱顶间隔槽混凝土达成设计强度的30以上方可灌筑。立柱高度小于10m 者，按常规方法，一次立模成型，浇筑混凝土即可，在此仅以12 号排架为例，说明施工方法。一方面，按设计绑扎好垫梁钢筋，将立柱钢筋焊接在B 型结点处钢板上，立模浇筑垫梁混凝土，在施工立柱钢筋时，应注意下料长度，宜制成长短不一，以避免钢筋连接时的焊接接头在同一截面。第二步，接长立柱钢筋，立柱钢筋不宜太长，以配一定尺寸钢材一般为9m ）为宜，且应防止钢筋的倒伏，用脚手架钢管固定，立外模。外模采用特制组合钢模，分为上下节，每节由四块组成，每节高约2.8m，内模采用木模，混凝土浇筑完毕后不再取出。立好二节模板经检查合格后，即浇筑混凝土，混凝土采用输送泵输送，采用插入式振捣器振捣。第一次浇筑混凝土的高度至实心处即可。第三步，采用同样方法，浇筑此排架另一立柱相应处。第四步，立模浇筑实心和横系梁处混凝土，横系梁与立柱相接处模板经专门设计便于连接，横系梁的支架可支撑于垫梁上，运用普通钢管即可。在施工过程中，空心变实心处，因不便于施工，采用预制块作底模板，与立柱混凝土浇筑为一体。第五步，接长钢筋，依同种方法向上浇筑混凝土，直至盖梁底部。在施工立柱时，立柱顶部需预埋螺栓或预留空洞，以作为盖梁悬臂部分支立模板用，盖梁模板支架考虑采用扁担梁上担工字钢梁组成，盖梁中部可支撑于横系梁上。6.5.3 排架立柱施工顺序（1）对称浇筑6 号、7 号垫梁；（2）对称浇筑3 号、10 号排架垫梁、立柱、盖梁；（3）对称浇筑4 号、9 号排架垫梁、立柱、盖梁；（4）对称浇筑2 号、11 号排架垫梁、立柱、盖梁；（5）对称浇筑5 号、8 号排架垫梁、立柱、盖梁；（6）对称浇筑1 号、12 号排架垫梁、立柱、盖梁。第一节 拱上梁板架设本桥20m 及17.5m 空心板梁均在义马互通立交处预制场集中预制，由预制场经修筑好的路基拉至架设现场，施工环节如下：6.6.1 东西岸引桥梁的架设引桥梁采用贝雷桁架拼组的双导梁架设，架梁顺序为：（1）平整台后基础，在桥头路基上拼装架桥机，再将架桥机推移至架设孔，推移时，纵移行车应置于导梁后端，以增长后端平衡重量，保证导梁不倾覆，导梁前端接近墩顶时，将前支点在墩顶垫实，固定 好架桥机。（2）将预制空心板梁运到架桥机后跨内，两端同时起吊，将梁纵向移动至桥孔架设处，通过横移小车横向移动，将梁放在设计位置上。（3）待第一跨梁架设安装后，将纵移行车退至后端，再前移架桥机，反复上述工序，架设第二孔梁，依次类推，架设至交界墩处，即完毕引桥梁的架设。6.6.2 拱上部分梁的架设根据原设计意图，拱上桥梁架设从拱跨中开始，向两边对称间隔架设。由于没有使用缆索吊的也许性，在架梁时加载程序稍作改动，但总体原则不变。架桥机型：由贝雷桥架节拚组的双导梁，自重60t，架桥机整机纵移于铺设的钢轨上进行，轨道荷载240kg/m。架梁顺序：（1）东西引桥架通后，安装二套架梁设备，分别于东西引桥向拱跨中逐孔对称安装4 片空心梁。空心板梁横桥向居中布置。（2）架桥机及后续梁片由架通的4 片梁上运营。（3）余下梁板按间隔架桥循序进行。即拱中第7 跨空心板安装；拱中第5、9 跨空心板安装；拱中第3、11 跨空心板安装；拱中第6、8 跨空心板安装；拱中第4、10 跨空心板安装；拱中第1、13 跨空心板安装；拱中第2、12 跨空心板安装。6.6.3 施工注意事项（1）梁板安装前先在测设好中线、标高的墩台盖梁顶安放好支座垫块及橡胶支座，梁体就位前试放一次，检查梁底与支座的密贴情况，出现三条腿现象时用薄钢板调节，保证梁底与各支应密实无缝，受力均衡。（2）拱中跨架梁须按预定的顺序严格对称进行，不得随意架设；（3）架设过程中应对照设计提供的数据对控制截面内力、挠度进行监控；（4）每孔梁架设先中间，后两边；（5）注意伸缩缝处梁端有预埋件，有伸缩缝处梁与一般梁的不同及伸缩缝端的方向，避免不必要的返工；（6）拱上部分梁架设完毕后，测量拱圈坐标，与设计相对照。第一节 桥面施工6.7.1 施工工艺流程 6.7.2 施工工艺1防撞护栏（1）一方面放线拟定护栏内侧边沿线，调整空心极梁预埋筋位置，绑扎焊接护栏钢筋，焊接时应注意钢筋顶面应保持水平，两侧应留有保护层厚度。（2）模板安装 模板安装前检查梁顶标高，用砂浆将模板底调平，两模板内侧接缝应平顺，错位值不大于2mm，两孔护栏间用4cm 厚木模封端。（3）混凝土浇筑 混凝土浇筑注意振捣，防止出现过振或漏振现象，避免蜂窝麻面现象。2桥面铺装（1）连续缝施工纵向连续缝施工时，先在缝隙间填塞浸油木条，再安装连续缝钢筋，连续缝连接钢筋制作从内到外依次为钢筋、涂普通防锈漆二层，缠玻璃丝布一层，涂303 树脂胶一层，最外层缠塑料胶带一层，连续缝混凝土和铰缝混凝土一齐浇筑，浇筑铰缝时，铰缝下口用木条堵住，再浇筑细石混凝土。（2）防水混凝土施工一方面在护栏内侧定出混凝土
