长沙烟厂二期临电施工组织设计.doc

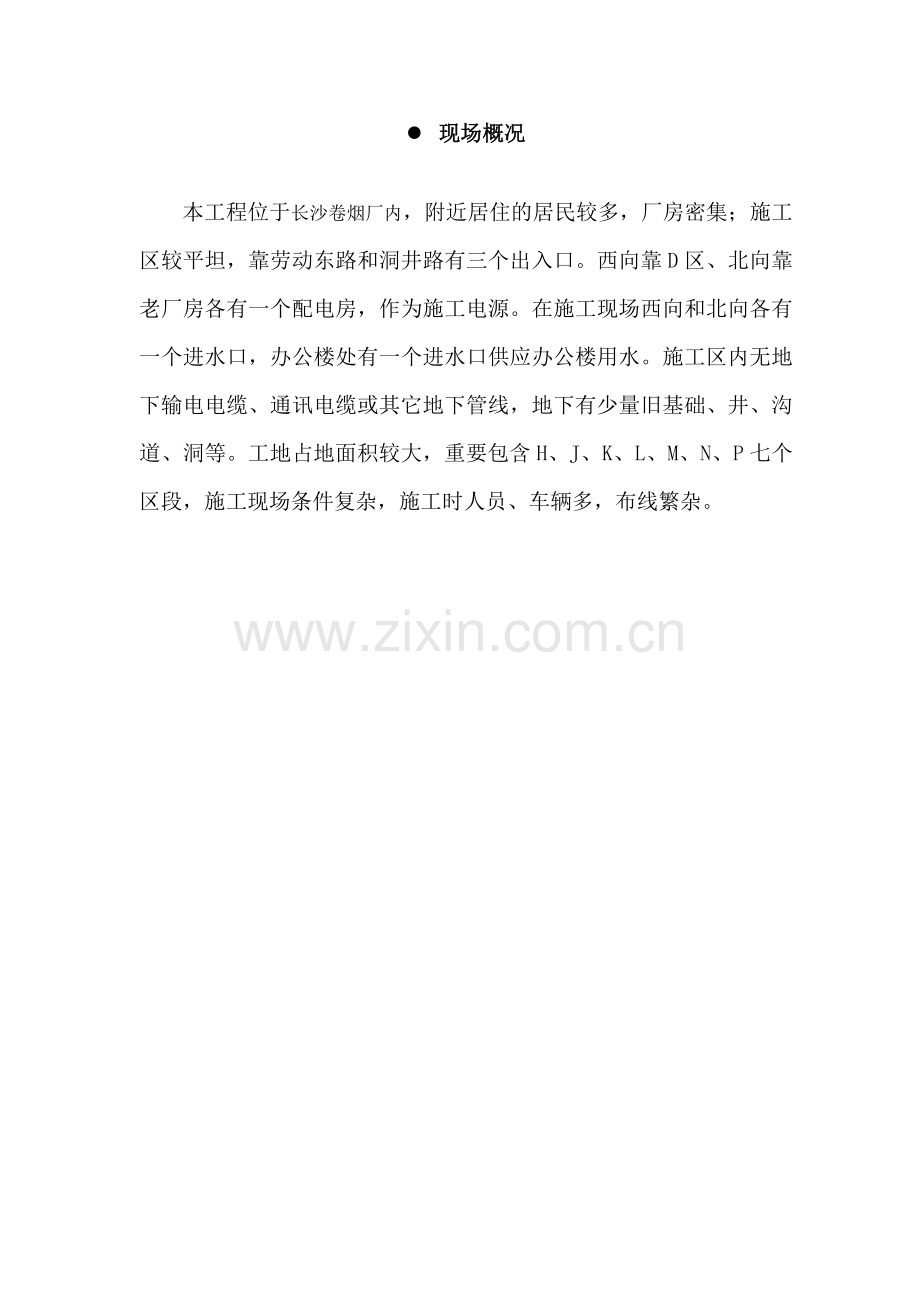

l 现场概况

本工程位于长沙卷烟厂内，附近居住的居民较多，厂房密集；施工区较平坦，靠劳动东路和洞井路有三个出入口。西向靠D区、北向靠老厂房各有一个配电房，作为施工电源。在施工现场西向和北向各有一个进水口，办公楼处有一个进水口供应办公楼用水。施工区内无地下输电电缆、通讯电缆或其它地下管线，地下有少量旧基础、井、沟道、洞等。工地占地面积较大，重要包含H、J、K、L、M、N、P七个区段，施工现场条件复杂，施工时人员、车辆多，布线繁杂。

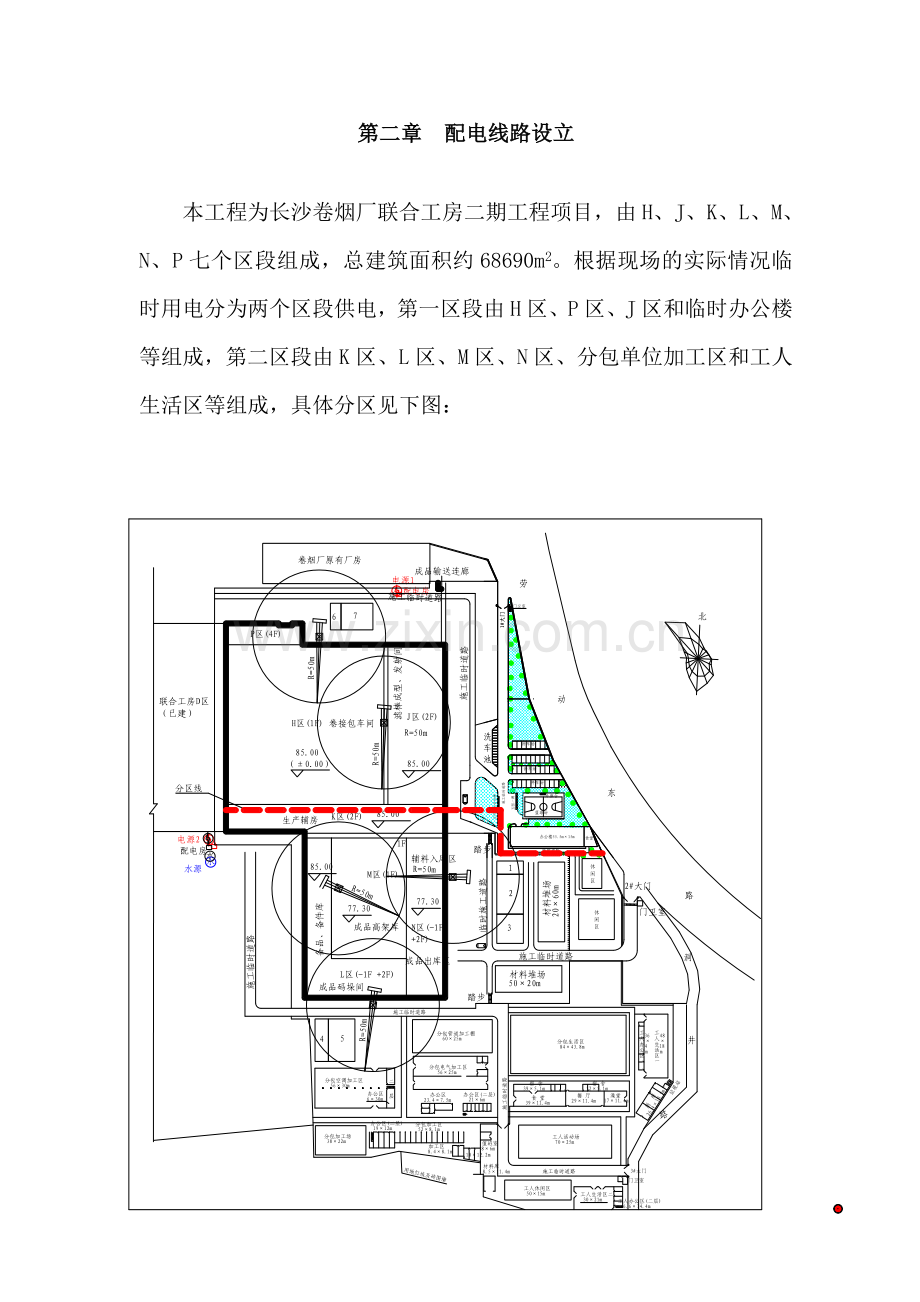

第二章 配电线路设立

本工程为长沙卷烟厂联合工房二期工程项目，由H、J、K、L、M、N、P七个区段组成，总建筑面积约68690m2。根据现场的实际情况临时用电分为两个区段供电，第一区段由H区、P区、J区和临时办公楼等组成，第二区段由K区、L区、M区、N区、分包单位加工区和工人生活区等组成，具体分区见下图：

第一区段设立总配电箱1AP一台，第二区段设两个总配电箱2AP、3AP。1AP临时用电总电源由施工区北侧业主提供的电源（电源1）引来，由于1AP进线电源引自老厂房配电室，中性点接地采用TT系统，而施工现场采用的是TN-S系统，因此1AP配电箱的PE线需要与施工现场的接地网用-40*4镀锌扁铁连接，让整个系统变为TN-S系统。2AP和3AP临时电总电源由施工区西侧中部业主提供的电源（电源2）引来。临时用电采用三相五线制，工作接地线由变压器中性点直接引来。
因施工区车辆行人较多，为减少电缆破损和影响现场的施工，电源采用VV电缆沿施工区围墙和马路边沿埋地敷设。在穿越马路时采用穿钢管保护。在每个施工区段按负荷设立二级配电箱，用电负荷大的设备旁各设立二级配电箱一个。

第三章 用电负荷计算

根据相关资料及结合现场情况拟定现场总需要系数KX=0.4，
cosφ=0.85。
1. 一区用电负荷计算
1.1一区钢筋棚配电箱1AP1的计算负荷：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
闪光对焊机
70
120
200
YC–3*70mm2+2*35mm2
2
钢筋切断机
7
13
32
YC-3*10+2*6mm2
3
钢筋弯曲机
3
5.7
16
YC-5*4mm2
4
卷扬机
11
21
32
YC-3*10+2*6mm2
5
木工棚
15

YC-3*16+2*10mm2
6
备用

进线
106
147
200
VV-3×70+2×35mm2
用电高峰按106KW考虑。
KX=0.7，cosφ=0.75 tanφ =0.88 Pe=106kw
Pj= KX*Pe=74.2kw
Qj=Pj*tanφ=65.3KVAR
Sj=√Pj2+Qj2=96.8KVA
Ij=Sj/（Ue√3）=147A，电缆选用VV-3*70+2*35
钢筋棚配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
总隔离开关
隔离开关
HF40 200/3
个
1
分隔离开关
隔离开关
RT18L-63
个
5
分隔离开关
漏电断路器
DZ20L-200/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40 50mA＜0.1S
个
5
带过载、短路保护
箱壳尺寸为800*1000*300（带防雨）
1.2 一区塔吊配电箱1AP3、1AP4的计算负荷：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
塔吊
48
91.2
125
YC-3*35+2*16mm2
2
塔吊照明
12
30
40
YC-3*10+2*6mm2
3
提高机
11
21
40
YC-3*10+2*6mm2

进线
71
108
160
VV-3*50+2*25mm2
塔吊配电箱的计算负荷：
KX=0.7，cosφ=0.7 tanφ=1.02 Pe=71kw
Pj= KX*Pe=49.7kw
Qj=Pj*tanφ=51KVAR
Sj=√Pj2+Qj2=71KVA
Ij=Sj/（Ue√3）=108A
电缆选用VV-3*50+2*25
塔吊配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
隔离开关
隔离开关
HF40 200/3
个
1
分隔离开关
隔离开关
HF40 100A
个
3
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ20L-125/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40/4901 50mA ＜0.1S
个
3
带过载、短路保护
漏电断路器
DZ47LE40 30mA ＜0.1S
个
1
照明专用
箱壳尺寸为800*1000*300（带防雨）
1.3 一区砼输送泵1AP5用电负荷计算
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
砼输送泵
78
97.7
200
YC-3*70+2*35mm2
2
备用

3
进线
78
97.7
200
VV-3×70+2×35mm2
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=78kw
Pj= KX*Pe=54.6kw
Qj=Pj*tanφ=33.9KVAR
Sj=√Pj2+Qj2=64.27KVA
Ij=Sj/（Ue√3）=97.7A 电缆选用VV-3*70+2*35
砼输送泵配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A
个
1
隔离开关
隔离开关
HF40-200
个
1
分隔离开关
隔离开关
HF40-100
个
3
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ20L-200/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-100/4300 50mA ＜0.1S
个
3
带过载、短路保护
漏电断路器
DZ15LE-40 30mA ＜0.1S
个
1
带过载、短路保护
箱壳尺寸为500*600*300（带防雨）
1.4 一区施工现场1AP6、1AP7、1AP8、1AP9用电负荷计算
由于施工现场内部配电箱一般不会同时使用，考虑施工现场内部配电箱同时用电总负荷为100KW。
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）

进线
100
144
160
VV-3*50+2*25
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=100kw
Pj= KX*Pe=80kw
Qj=Pj*tanφ=50KVAR
Sj=√Pj2+Qj2=95KVA
Ij=Sj/（Ue√3）=144A 每个配电箱电缆选用VV-3*50+2*25
施工现场配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A
个
1
隔离开关
隔离开关
HF40-100
个
4
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ15LE-100/4300 50mA ＜0.1S
个
4
带过载、短路保护
漏电断路器
DZ15LE-40 30mA ＜0.1S
个
1
带过载、短路保护

箱壳尺寸为500*600*300（带防雨）
1.5 办公楼配电箱1AP10（已布线）
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
备用
`

2
备用

3
备用

4
备用

进线
100
180
200
VV-3*70+2*35mm2
办公楼配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
隔离开关
隔离开关
HF40 100
个
5
分隔离开关
漏电断路器
DZ15LE-100/4901 50mA ＜0.1S
个
5
带过载、短路保护
箱壳尺寸为600*800*300
1.6 一区（AP1）施工现场用电设备参数表
名称
功率（KW）
电流
开关型号
导线选择
钢筋棚配电箱1
106
147
200
VV-3×70+2×35mm2
塔吊配电箱1
71
108
160
VV-3*50+2*25mm2
塔吊配电箱2
71
108
160
VV-3*50+2*25mm2
砼输送泵配电箱
78
97.7
200
VV-3×70+2×25mm2
施工区段配电箱
100
144
160
VV-3*50+2*25mm2
办公楼配电箱
50
100
160
VV-3*70+2*35mm
备用

合计
376
339
400
VV-3*185+2*95
用电高峰按376KW考虑。
KX=0.4，cosφ=0.85 tanφ=0.62 Pe=476kw
Pj= KX*Pe=190kw
Qj=Pj*tanφ=118KVAR
Sj=√Pj2+Qj2=223KVA
Ij=Sj/（Ue√3）=339A 主电缆选用VV-3*185+2*95
1AP总配电箱中元器件的设立如下表所示（考虑了前后两级配电箱中开关的动作配合）：
名称
规格、型号
单位
数量
备注
隔离开关
HR6-400/3
个
1
总开关（带熔断）
隔离开关
HF1-250
个
2
分隔离开关
隔离开关
HF1-200
个
7
分隔离开关
漏电断路器
DZ20L-400/4300 150mA ＜0.2S
个
1
带过载、短路保护
漏电断路器
DZ20L-200/4300 100mA ＜0.2S
个
2
带过载、短路保护
漏电断路器
DZ20L-160/4300 100mA ＜0.2S
个
7
带过载、短路保护
电流表
42L6
只
3

电压表
42L6
只
3

电度表
DT862-2 3(6)A
只
1

2. 二区用电负荷计算
2.1 二区钢筋棚配电箱2AP1的计算负荷：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
闪光对焊机
70
120
200
YC–3*70mm2+2*35mm2
2
钢筋切断机
7
13
32
YC-3*10+2*6mm2
3
钢筋弯曲机
3
5.7
16
YC-5*4mm2
4
卷扬机
11
21
32
YC-3*10+2*6mm2
5
木工棚
15

YC-3*16+2*10mm2
6
备用

进线
106
147
200
VV-3×70+2×35mm2
用电高峰按106KW考虑。
KX=0.7，cosφ=0.75 tanφ =0.88 Pe=106kw
Pj= KX*Pe=74.2kw
Qj=Pj*tanφ=65.3KVAR
Sj=√Pj2+Qj2=96.8KVA
Ij=Sj/（Ue√3）=147A，电缆选用VV-3*70+2*35
钢筋棚配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
总隔离开关
隔离开关
HF40 200/3
个
1
分隔离开关
隔离开关
RT18L-63
个
5
分隔离开关
漏电断路器
DZ20L-200/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40 50mA＜0.1S
个
5
带过载、短路保护
箱壳尺寸为800*1000*300（带防雨）
2.2二区塔吊配电箱2AP3、2AP4的计算负荷：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
塔吊
48
91.2
125
YC-3*35+2*16mm2
2
塔吊照明
12
30
40
YC-3*10+2*6mm2
3
提高机
11
21
40
YC-3*10+2*6mm2

进线
71
108
160
VV-3*50+2*25mm2
塔吊配电箱的计算负荷：
KX=0.7，cosφ=0.7 tanφ=1.02 Pe=71kw
Pj= KX*Pe=49.7kw
Qj=Pj*tanφ=51KVAR
Sj=√Pj2+Qj2=71KVA
Ij=Sj/（Ue√3）=108A
电缆选用VV-3*50+2*25
塔吊配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
隔离开关
隔离开关
HF40 200/3
个
1
分隔离开关
隔离开关
HF40 100A
个
3
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ20L-125/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40/4901 50mA ＜0.1S
个
3
带过载、短路保护
漏电断路器
DZ47LE40 30mA ＜0.1S
个
1
照明专用
箱壳尺寸为800*1000*300（带防雨）
2.3 分包单位加工区配电箱2AP9
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）

进线
100
144
160
VV-3*50+2*25
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=100kw
Pj= KX*Pe=80kw
Qj=Pj*tanφ=50KVAR
Sj=√Pj2+Qj2=95KVA
Ij=Sj/（Ue√3）=144A 每个配电箱电缆选用VV-3*50+2*25
施工现场配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A
个
1
隔离开关
隔离开关
HF40-100
个
4
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ15LE-100/4300 50mA ＜0.1S
个
4
带过载、短路保护
漏电断路器
DZ15LE-40 30mA ＜0.1S
个
1
带过载、短路保护

箱壳尺寸为500*600*300（带防雨）
2.4二区施工现场2AP5、2AP6、2AP7、2AP8用电负荷计算
由于施工现场内部配电箱一般不会同时使用，考虑施工现场内部配电箱同时用电总负荷为100KW。
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）

进线
100
144
160
VV-3*50+2*25
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=100kw
Pj= KX*Pe=80kw
Qj=Pj*tanφ=50KVAR
Sj=√Pj2+Qj2=95KVA
Ij=Sj/（Ue√3）=144A 每个配电箱电缆选用VV-3*50+2*25
施工现场配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A
个
1
隔离开关
隔离开关
HF40-100
个
4
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ15LE-100/4300 30mA ＜0.1S
个
4
带过载、短路保护
漏电断路器
DZ15LE-63 30mA ＜0.1S
个
1
带过载、短路保护

箱壳尺寸为500*600*300（带防雨）
2.5 二区（2AP）施工现场用电设备参数表
名称
功率（KW）
电流
开关型号
导线选择
钢筋棚配电箱1
106
147
200
YC-3×70+2×35mm2
塔吊配电箱1
71
108
200
YC-3*50+2*25mm2
塔吊配电箱2
71
108
200
YC-3*50+2*25mm2
施工区
100
144
160
YC-3*50+2*25mm2
分包单位
100
144
160
YC-3*50+2*25mm2
合计
448
322
400
VV-3*185+2*95
用电高峰按448KW考虑。
KX=0.4，cosφ=0.85 tanφ=0.62 Pe=448kw
Pj= KX*Pe=180kw
Qj=Pj*tanφ=112KVAR
Sj=√Pj2+Qj2=212KVA
Ij=Sj/（Ue√3）=322A 主电缆选用VV-3*185+2*95
2AP总配电箱中元器件的设立如下表所示（考虑了前后两级配电箱中开关的动作配合）：
名称
规格、型号
单位
数量
备注
隔离开关
HR6-600/3
个
1
总开关（带熔断）
隔离开关
HF1-250
个
2
分隔离开关
隔离开关
HF1-200
个
7
分隔离开关
漏电断路器
DZ20L-400/4300 150mA ＜0.2S
个
1
带过载、短路保护
漏电断路器
DZ20L-200/4300 100mA ＜0.2S
个
2
带过载、短路保护
漏电断路器
DZ20L-160/4300 100mA ＜0.2S
个
7
带过载、短路保护
电流表
42L6
只
3

电压表
42L6
只
3

电度表
DT862-2 3(6)A
只
1

2.6 二区（3AP）钢筋棚配电箱3AP1的计算负荷：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
闪光对焊机
70
120
200
YC–3*70mm2+2*35mm2
2
钢筋切断机
7
13
32
YC-3*10+2*6mm2
3
钢筋弯曲机
3
5.7
16
YC-5*4mm2
4
卷扬机
11
21
32
YC-3*10+2*6mm2
5
木工棚
15

YC-3*16+2*10mm2
6
备用

进线
106
147
200
VV-3×70+2×35mm2
用电高峰按106KW考虑。
KX=0.7，cosφ=0.75 tanφ =0.88 Pe=106kw
Pj= KX*Pe=74.2kw
Qj=Pj*tanφ=65.3KVAR
Sj=√Pj2+Qj2=96.8KVA
Ij=Sj/（Ue√3）=147A，电缆选用VV-3*70+2*35
钢筋棚配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
总隔离开关
隔离开关
HF40 200/3
个
1
分隔离开关
隔离开关
RT18L-63
个
5
分隔离开关
漏电断路器
DZ20L-200/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40 50mA＜0.1S
个
5
带过载、短路保护
箱壳尺寸为800*1000*300（带防雨）
2.7二区塔吊配电箱3AP3的计算负荷：
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
塔吊
48
91.2
125
YC-3*35+2*16mm2
2
塔吊照明
12
30
40
YC-3*10+2*6mm2
3
提高机
11
21
40
YC-3*10+2*6mm2

进线
71
108
160
VV-3*50+2*25mm2
塔吊配电箱的计算负荷：
KX=0.7，cosφ=0.7 tanφ=1.02 Pe=71kw
Pj= KX*Pe=49.7kw
Qj=Pj*tanφ=51KVAR
Sj=√Pj2+Qj2=71KVA
Ij=Sj/（Ue√3）=108A
电缆选用VV-3*50+2*25
塔吊配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
隔离开关
隔离开关
HF40 200/3
个
1
分隔离开关
隔离开关
HF40 100A
个
3
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ20L-125/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-40/4901 50mA ＜0.1S
个
3
带过载、短路保护
漏电断路器
DZ47LE40 30mA ＜0.1S
个
1
照明专用
箱壳尺寸为800*1000*300（带防雨）
2.8 二区砼输送泵3AP4用电负荷计算
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
砼输送泵
78
97.7
200
YC-3*70+2*35mm2
2
备用

3
进线
78
97.7
200
VV-3×70+2×35mm2
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=78kw
Pj= KX*Pe=54.6kw
Qj=Pj*tanφ=33.9KVAR
Sj=√Pj2+Qj2=64.27KVA
Ij=Sj/（Ue√3）=97.7A 电缆选用VV-3*70+2*35
砼输送泵配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A
个
1
隔离开关
隔离开关
HF40-200
个
1
分隔离开关
隔离开关
HF40-100
个
3
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ20L-200/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-100/4300 50mA ＜0.1S
个
3
带过载、短路保护
漏电断路器
DZ15LE-40 30mA ＜0.1S
个
1
带过载、短路保护
箱壳尺寸为500*600*300（带防雨）
2.9 二区施工现场3AP5、3AP6、3AP7用电负荷计算
由于施工现场内部配电箱一般不会同时使用，考虑施工现场内部配电箱同时用电总负荷为100KW。
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）

进线
100
144
160
VV-3*50+2*25
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=100kw
Pj= KX*Pe=80kw
Qj=Pj*tanφ=50KVAR
Sj=√Pj2+Qj2=95KVA
Ij=Sj/（Ue√3）=144A 每个配电箱电缆选用VV-3*50+2*25
施工现场配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A
个
1
隔离开关
隔离开关
HF40-100
个
4
分隔离开关
隔离开关
RT18-63
个
1
分隔离开关
漏电断路器
DZ15LE-100/4300 50mA ＜0.1S
个
4
带过载、短路保护
漏电断路器
DZ15LE-40 30mA ＜0.1S
个
1
带过载、短路保护

箱壳尺寸为500*600*300（带防雨）
2.10 工人生活区配电箱3AP9
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
备用
`

2
备用

3
备用

4
备用

进线
80
120
200
VV-3*70+2*35mm2
工人生活区配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
隔离开关
隔离开关
HF1 120/31
个
1
分隔离开关
隔离开关
HF40 100A
个
5
分隔离开关
漏电断路器
DZ20L-120/4300 50mA ＜0.1S
个
1
带过载、短路保护
漏电断路器
DZ15LE-100/4901 50mA ＜0.1S
个
5
带过载、短路保护
箱壳尺寸为600*800*300
2.11 分包单位加工区配电箱3AP8
编号
用途
功率（KW）
计算电流（A）
开关型号（A）
导线选择（mm2）
1
备用
`

2
备用

3
备用

4
备用

5
备用

6
备用

总线进线
100（总）
144
160
VV-3*50+2*25mm2
加工区配电箱的计算负荷：
KX=0.8，cosφ=0.85 tanφ=0.62 Pe=100kw
Pj= KX*Pe=80kw
Qj=Pj*tanφ=50KVAR
Sj=√Pj2+Qj2=95KVA
Ij=Sj/（Ue√3）=144A 电缆选用VV-3*50+2*25
加工区配电箱中元器件的设立如下表所示：
名称
规格、型号
单位
数量
备注
熔断隔离开关
HR6-200A/3
个
1
隔离开关
隔离开关
HF4 100A
个
5
分隔离开关
隔离开关
RT18- 63
个
1
分隔离开关
漏电断路器
DZ15LE-100/4901 50mA ＜0.1S
个
5
带过载、短路保护
漏电断路器
DZ47LE63
个
1
照明专用
箱壳尺寸为800*1000*300（带防雨）
2.12 三区（3AP）施工现场用电设备参数表
名称
功率（KW）
电流
开关型号
导线选择
钢筋棚配电箱
106
147
200
VV-3×70+2×35mm2
塔吊配电箱
71
108
200
VV-3×50+2×25mm2
砼输送泵配电箱
78
114
200
VV-3×70+2×35mm2
工人生活区配电箱
80
120
200
VV-3*70+2*35mm
分包单位加工区
100
144
160
VV-3×50+2×25mm2
备用

合计
435
312
400
VV-3*185+2*95
用电高峰按435KW考虑。
KX=0.4，cosφ=0.85 tanφ=0.62 Pe=435kw
Pj= KX*Pe=174kw
Qj=Pj*tanφ=108KVAR
Sj=√Pj2+Qj2=205KVA
Ij=Sj/（Ue√3）=312A 主电缆选用VV-3*185+2*95
3AP总配电箱中元器件的设立如下表所示（考虑了前后两级配电箱中开关的动作配合）：
名称
规格、型号
单位
数量
备注
隔离开关
HR6-400/3
个
1
总开关（带熔断）
隔离开关
HF1-250
个
2
分隔离开关
隔离开关
HF1-200
个
7
分隔离开关
漏电断路器
DZ20L-400/4300 150mA ＜0.2S
个
1
带过载、短路保护
漏电断路器
DZ20L-200/4300 100mA ＜0.2S
个
2
带过载、短路保护
漏电断路器
DZ20L-160/4300 100mA ＜0.2S
个
7
带过载、短路保护
电流表
42L6
只
3

电压表
42L6
只
3

电度表
DT862-2 3(6)A
只
1

第四章 配电系统设计

本工程的临时用电按照《施工现场临时用电安全技术规范》JGJ 46-2023的规定进行设计，临时用电配电系统采用三相五线制TN-S接零保护系统，为保证用电安全，现场采用三级配电三级保护系统，保护零线与工作零线必须严格分开，严禁混用、并用。
本工程用电布线系统为临时性布线，考虑到架设迅速和拆除、检修方便，线路敷设采用沿围墙边沿和临时道路边沿布局，敷设方式采用暗敷埋设，穿越马路时采用穿钢管保护，所有电缆严禁沿地面明敷，埋地电缆途径设方位标志。
总配电箱至各分派电箱的线缆采用塑料套绝缘电力电缆（VV）。具体详见附图。供电时应校核电路电压损失。
总配电箱和分派电箱以及开关箱内电器安装板上必须设立工作零线（N）端子板和专用保护零线（PE）端子板。N线端子板必须与金属电器安装板绝缘，PE线端子板必须与金属电器安装板做电气连接，箱门与箱体的PE线连接采用编制软铜线进行连接。
配电箱、开关箱的制作，箱体的铁板厚度以不小于1.2mm，规定具有防雨水的遮檐。
 配电箱的配置当各分路设立漏电保护器时，应装设总隔离开关、分隔离开关以及总断路器、分断路器或总熔断器、分熔断器。当分路所设漏电保护器同时具有短路、过载、漏电保护功能时，可不设分断路器或分熔断器。
隔离开关选用分断时具有可见分断点的隔离开关。
开关箱中的隔离开关只可直接控制照明电路和容量不大于3.0kw的动力电路，且不应频繁操作。容量大于3.0kw的动力电路采用断路器控制，对于操作频繁的大容量动力设备，附设接触器或其他启动控制装置。
A、B、C相、工作零线N和保护零线PE的颜色分别是黄、绿、红、淡蓝和绿黄双色。
第五章 接地与防雷设计

1、接地
本工地采用TN—S接零保护系统。根据规定保护零线必须在配电室（或总配电箱）配电线路中间和末端至少两处作反复接地，反复接地线应与保护零线相连接，结合现场情况规定在1AP、2AP、3AP配电箱、栋号配电箱、钢筋棚配电箱及塔吊配电箱处设反复接地装置。随着楼层的增高，楼层配电箱的反复接地可就近与建筑物的防雷引下线做可靠连接，这需要在施工时在预计安装楼层配电箱的位置附近预留出接地点。
反复接地时采用不小于10mm2的黄绿双色软线就近与建筑物的接地系统进行可靠连接，接地完毕须进行接地电阻测试并做好记录，该测试规定每月进行一次，1AP、2AP、3AP总配电屏处接地电阻不大于4欧姆，其他部位反复接地电阻不应大于10欧姆。
用电设备的保护地线或保护零线应并联接地，严禁串联接地或接零。保护接地线应采用焊接、压接、螺栓连接或其他可靠方法连接，严禁缠绕或挂钩。保护接地线可运用金属构件、钢筋混凝土构件的钢筋等自然接地体。
PE线上严禁装设开关或者熔断器，严禁通过工作电流且严禁断线。
2、防雷
本工程现场设立有5台塔吊，每台塔吊上均设立避雷针，避雷针顶离长臂垂直高度为6.6米。长沙地区年平均雷暴日49.5日，本工程高度均在25米左右，按三类防雷建筑进行防雷设计，滚球半径取hr=60米，h< hr ，按照滚球法，单支避雷针地面上的保护半径
r0=√h（hr-h）=41.5米
塔吊顶上装设避雷针，其基础与建筑物接地体做可靠连接，塔吊基础与接地网采用-40*4镀锌扁铁连接，与接地网连为一个接地系统。施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。

第六章 防护措施

施工现场的在建工程应按《施工现场临时用电安全技术规范》JGJ 46-2023的规定，保证与外电线路的安全距离或采用相应的防护措施。
施工现场开挖沟槽边沿与外电埋地电缆沟槽边沿的距离不得小于0.7m。电缆直接埋地敷设的深度不应小于0.7米，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层；电缆在无法埋设的部位采用穿管保护，并悬挂醒目的警告标志。
电气设备现场周边不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。电气设备设立场合应能避免物体打击和机械伤害，否则应做防护处置。配电柜加设防护棚，其顶棚规定不少于两层硬质材料防护棚。
塔吊电源线与塔吊接触部位采用UPVC管做隔离措施。任何电源导线不得沿地面明敷设。
手持式电动工具的负荷线应采用耐气候型的橡皮护套铜芯软电缆，并不得有接头，其外壳、手柄、插头、开关，负荷线等必须完好无损，使用前必须做绝缘检查和空载检查，在绝缘合格、空载运转正常后方可使用。

第七章 安全用电措施和电气防火措施

1、安全用电技术措施
1.1 接地与接零
施工现场专用的中性点直接接地的低压电力线路中，必须采用TN—S接零保护系统。
①保护零线应由二区变配电室的保护零线干线引出，首末端必须贯通；
②保护零线应与工作零线分开单独敷设，不作它用，保护零线PE必须采用绿/黄双色线；保护零线上严禁装设开关或熔断器。
③保护零线和相线的材质应相同，保护零线最小截面
相线截面(mm2)
保护零线最小截面(mm2)
S≤16
S
16＜S≤35
16
S＞35
S/2

④接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5mm2。
⑤电气设备的正常情况下不带电的金属外壳、框架、部件、管道、金属操作台等均应作保护接零。
1.2 配置漏电保护器
（1） 施工现场的配电箱（配电室）和开关箱应至少配置两级漏电保护器；
（2） 漏电保护器应装设在配电箱电源熔断隔离开关的负荷侧和开关箱电源熔断隔离开关的负荷侧；
（3） 开关箱中必须装设漏电保护器，漏电保护器应选用电流动作型，一般场合漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应不大于0.1S。
（4） 总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级段保护的功能。其中总配电箱额定漏电动作电流和额定漏电动作时间乘积的极限值为（不大于）30 mA.S。
（5） 大多设备进场时均配备有动力开关箱，但须对其进行开关设立的校核。其中漏电保护器的设立应满足以下规定：总配电箱和开关箱中的漏电保护器，其额定漏电动作电流和额定漏电动作时间应作合理配合，使
