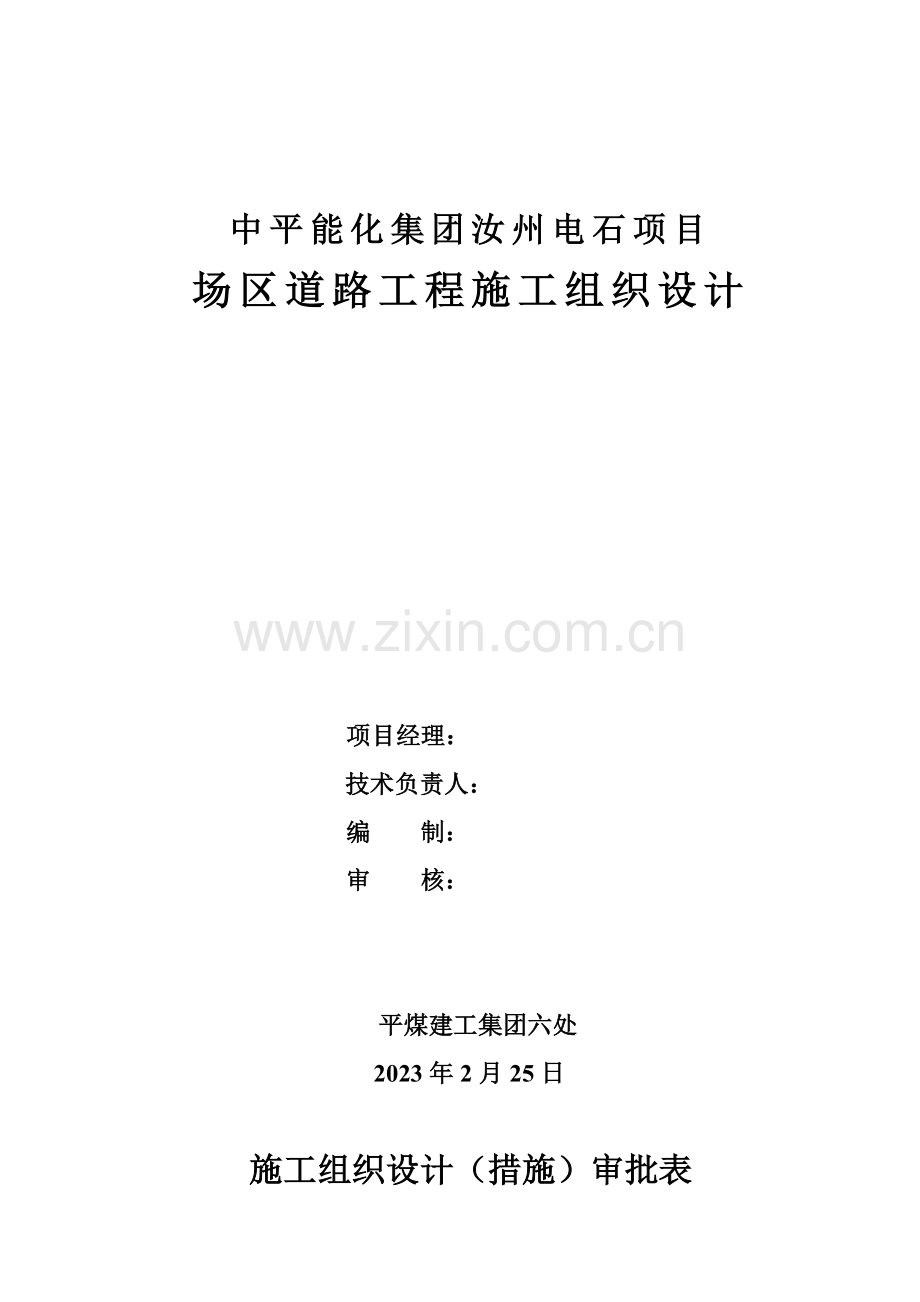

中平能化集团汝州电石项目
场区道路工程施工组织设计

项目经理：
技术负责人：
编 制：
审 核：

平煤建工集团六处
2023年2月25日

施工组织设计（措施）审批表
工程科：

安检科：

机电科：

副总工程师:

总工程师：

目 录

一、 工程概况
二、 工程采用的技术规范及图集
三、 施工目的
四、 施工部署
五、 组织管理体系
六、 劳动力组织
七、 施工机具设备组织
八、 重要工程项目施工方法
九、 冬雨季节性施工措施
十、 工程质量保证措施
十一、 保证安全施工技术组织措施
十二、 环保文明施工措施
十三、 施工进度计划表
十四、 施工现场平面布置图

一、 工程概况：
中平能化汝州电石项目工程位于汝州市工业大道南侧，距汝州市3km，距平顶山市65km通发达，施工便利。场区道路总长5352m，分为运送道路和普通道路。其中运送道路：14 m宽长度为1102.47m，8 m宽长度为668.8 m，6 m宽长度为540.0 m；普通道路：12 m宽长度为35.0 m，9 m宽长度为38.0 m，8 m宽长度为123.31 m，6 m宽长度为1568.12 m，4 m宽长度为1275.5宽。运送道路结构自下而上分别200mm厚砂砾石基层、300mm厚C30砼面层；普通道路结构自下而上分别200mm厚砂砾石基层，200mm厚C30砼面层。道路两边为C30预制砼路缘石。
二、工程采用的技术规范及图集：
《公路路基施工技术规范》（JTG F10—2023）
《公路水泥混凝土路面施工技术规范》（JTG F30—2023）
《公路工程质量检查评估标准·第一册：土建工程》（JTG F80/1—2023）
《国家建筑标准设计图集：雨水口》（05S518）
三、 施工目的：
1、工期：历时60天，具体开竣工时间根据现场实际情况商定。
2、质量：达优良标准。
3、安全：杜绝重大安全事故。
4、成本：加强成本控制，注意节约，实现保本微利。
四、施工部署
（一）工程特点分析：
中平能化集团汝州电石项目工程，现在有多家单位在施工，涉及土建、机电安装等多种专业协调；同时大多数单位工程都正在施工；道路的施工，工作面多、分散、工期规定紧，工作面不能全面展开，这对施工的组织和管理都带来了很大的难度；只能根据现场的实际情况，在具有条件的路段进行施工，不具有条件的积极发明条件，和电石项目部积极联系，按照电石项目部的规定和工程的实际情况来组织施工。
（二）施工部署
1、本工程推行项目法施工，由项目经理组建项目部，配备所有安全、技术、生产管理人员。项目部建立科学管理体系，并建立岗位责任制，明确分工职责，贯彻施工责任，各岗位各行其职。
2、施工组织协调
工程施工由业主、设计、监理和施工单位、供应商等多家合作完毕，如何协调组织各个方面的工作和管理成为能否实现工期、质量、安全、减少成本的关键之一。因此在正式施工前项目部参与由业主组织的图纸会审、图纸交底，会中所拟定的内容形成正式文献。保证工程的顺利开始。
施工现场影响道路施工时，及时找电石项目部进行协调解决，保证道路正常施工。由于电石项目场区内各个建筑物（构筑物）同时施工，很多建筑物（构筑物）的围挡或材料堆放在道路上，影响道路工程的正常施工，根据电石项目部的规定，对于影响道路施工的地段，提前一周找电石项目部进行协调解决。
施工现场当时由于各种因素的影响，部分未施工完的雨水管道应在道路施工前施工完，不得影响道路工程的正常施工。
五、组织管理体系
本项目部选用品有丰富施工经验和较高管理水平的人员组成现场施工管理项目部，配备操作水平高的技术工人，以保证工程优质、高速、连续协调进行。组织体系如下：

项目经理
方军伟

施工员
杜俊卿

材料员
韩先彩
资料员
聂泉峰
质量员
陈 聪

测量员
郭 焱

木工班组
钢筋班组
瓦工班组
抹灰班组
砼工班组
结构制作
安装班组

项目部人员组成
姓名
职称
职务
方军伟
工程师
项目经理
于建忠
工程师
书记
王清太
工程师
项目副经理
杜俊卿
助工
技术负责人
聂泉峰
技术员
技术员
郭 焱
技术员
技术员
明婷晓
技术员
预核算员
陈 聪
技术员
质安员
韩先彩
技师
材料员

六、劳动力组织
根据现场道路工程的特点，工期合理组织，工作班组的选择满足工程计划工期的规定。同时参考劳动定额，合理组织施工，保证工作班组稳定，根据流水作业的规定，作业班组连续施工，各个工种的需求计划如下：
工 种
过路管道
泥结石基层
碎石基层
混凝土路面
砌 砖 工
8
0
0
0
木 工
8
0
0
8
钢 筋 工
0
0
0
10
混凝土工
8
0
0
12
力 工
8
12
12
8
水 电 工
4
4
4
4
抹 灰 工
6
0
0
6
电 焊 工
0
0
0
1

七、重要施工机械设备组织
序号
机械或设备名称
型号
单位
数量
1
卡特反铲挖掘机
320C
台
2
2
铲车
ZL50C
台
1
3
履带式推土机
120A-1

4
振动式压路机
LSS2301
台
1
5
自卸车

台
3
6
机动三轮车

辆
2
7
手推车

辆
4
8
蛙式打夯机
Hw-60
台
1
9
电焊机
AX5-520
台
4
10
切缝机
HQJ-85
台
1
11
钢筋调直机
JS-500
台
1
12
钢筋切割机

台
1
13
钢筋弯曲机

台
1
14
砂浆搅拌机
UtZ200
台
1
15
滚筒

台
1
16
压纹器

套
1
17
平板振动器
PZ-50
台
1
18
插入振捣器
HZX-50
台
4
19
水泵
HZJ-40
台
2
20
全站仪

台
1
21
水准仪
DS32
台
2
八、重要工程项目施工方法：
1、施工测量
根据施工图所示的定位坐标，由测量员用全站仪定出道路中心线的位置，并每隔50米设定不受影响的标志桩，并以此找出道路边线的定位线，并做桩标记。定位线找出后随即用水准仪引设标高控制点并做记录，每隔50米埋设一个标高控制桩。标高控制桩的埋设位置应考虑施工的全过程不受破坏，并在施工过程中随时检测、校核。
2、土方工程
由汝州电石项目场区道路施工图可知，该道路结构最底层采用泥结石基层，即其材料就地取材，且现场实地标高与施工图设计标高高差较大，道路基槽开挖采用履带式反铲挖掘机挖土，人工配合挖掘机清底，自卸车运土，现场留够泥结石基层的用料，余土按照电石项目部的规定挖运至指定地点。
3、过路管道
道路基槽验收合格后立即进行过路雨水管道的施工。按照标准图集《国家建筑标准设计图集：雨水口》（05S518）的规定，过路管道沟挖深H≤1.0m，人工配合挖掘机清槽后合格后，再进行100 mm C15砼垫层的施工，待其达成规定的强度后再安装￠300砼过路管道，同时用砖砌筑净尺寸为680 mm×380 mm雨水井，砖砌体厚度240mm，雨水井砌筑至距雨水篦子顶面120 mm，雨水篦子待道路碎石基层碾压合格后安装至其设计标高。
4、泥结石基层
过路管道安装就位雨水井砌完后进行泥结石基层的回填碾压。泥结石基层的厚度300 mm。用反铲挖掘机将泥结石分层回填，每层虚铺厚度400mm，采用20T振动压路机分层碾压，压实后每层厚度为300 mm。每层在回填土面下2/3回填厚度处取样检查。泥结石的回填应加强现场测试，找出最佳的含水率及压实遍数，一般情况下土的最优含水率Wºa=Wp±2%，泥结石碾压4-6遍压实系数就可达成98%。当土质不符合规范规定期应换土回填。
5、碎石基层
泥结石基层的回填碾压验收合格后进行碎石基层的施工。碎石基层的厚度150 mm。用5.0铲车摊铺碎石，每层虚铺厚度200mm，采用20T振动压路机碾压，压实厚度150 mm。在回填碎石面下2/3回填厚度处取样检查。碎石的回填应加强现场测试，压实系数达成95%即可。
6、砼路面
对于运送道路，其结构较为复杂，道路内部有边沿钢筋、角隅钢筋和拉杆，钢筋的加工见施工图，相对来说较为简朴，这里不作具体说明，但其在安装时较为复杂，这里略作说明。边沿钢筋和角隅钢筋在模板夹固好后安装即可，但对于横向缩缝来说，如要连续进行水泥砼路面的施工，就必须在砼路面浇筑过程中放置拉杆，砼浇筑至缩缝位置时，在底层先摊铺100mm厚的砼，再按照施工图规定，每隔700mm放1根700mm长￠32（光面钢筋）拉杆，一道缩缝的拉杆放完后，再浇筑拉杆上面的砼，3 d后采用砼路面切割机在缩缝位置处切逢，石油沥青灌缝。
砼面层侧模的模板使用200mm和250mm的C型钢进行支护，在模板安装时为保证其牢固可靠，采用方木和钢筋棍搭配使用，模板安装完毕后进行检查，如有不牢固的地方及时夹固，以免产生胀模。
本工程水泥混凝土路面采用C30预拌混凝土，搅拌站距施工现场很近，采用砼运送车运送砼，所以混凝土路面的施工较为方便。砼在运送过程中应控制好砼坍落度及外加剂等参数，假如满足不了规定，要重新搅拌砼。砼运到施工现场，先使用砼插入式震动棒振捣，按照梅花型，间距500mm分布震动棒的插入点；振动好后再使用滚筒将砼面层碾压平整，再使用振动梁振动提浆，人工先用木抹子压一遍后，再使用铁抹子收面压光，最后用压纹器进行压纹。拆模后立即进行切缝、灌缝，前3天盖毡布养护，养护时间不小于7d。
7、道路路缘石砌筑
道路路缘石采用C30预制砼路缘石。砼路面施工完毕后，安装路缘石。路缘石的规格有900mm×300mm×150mm和500mm×300mm×150mm两种，900mm×300mm×150mm用于道路直边，500mm×300mm×150mm用于道路转弯处。路缘石施工时，高度拟定后挂线施工，路缘石下面的砂浆应按照设计规定采用1：3水泥砂浆摊铺厚度2㎝，直边看着一条线，转弯应为圆弧状。
8、电气装置接地
电气装置的接地必须符合设计规定，当无明确规定期，在所有电气装置中，由于绝缘损坏而也许带电的电气装置，其金属部分必须有保护接地。接至电气设备器具和可拆卸的其他非带电金属部件接地（接零）的分支线，必须直接与接地干线相连。严禁将数个需要接地的电气设备串联接地。采用螺栓连接时设备与接地接触面必须按规定解决。接地装置的接地电阻必须符合设计。接地线的敷设遇有也许遭受机械损伤的部位应有保护措施；接地干线至少应有不同的两点与接地网连接。
九、冬雨季施工措施：
该工程所有系露天作业，易受恶劣天气影响，因此应按不同的施工季节制订出相应的施工措施。
1、雨季施工
雨季施工准备工作：
1) 针对不同的工程部制定雨季施工计划，采用针对性措施，提前进行防汛准备，并将准备工作纳入生产计划。
2) 贯彻现场排水措施，结合平面布置，运用自然地形，拟定排水方向，在场地平整时做临时设计，综合解决排水问题，保证现场无大面积积水，排水沟畅通，便于施工。
3) 原材料的储存和堆放，水泥应入库，库房做到不漏、不潮。底层垫高50MM，垛底铺油毡，并用毡布盖好。各种材料堆放牢固，防止倒塌事故的发生。
4) 防雨布，防雨设施定期检查、检修。
5) 所有临时设施应经常检查，同时采用防塌措施，防止下沉、倒塌。
6）挖沟应按规定放坡，对边坡不牢固的应有可靠支护，雨天派专人巡视，碰到险情立即解决。
雨季施工技术措施：
1) 砼工程：对现场使用的砼应随时检查砂石的含水率，根据实测量及时调整搅拌砼的加水量。砂石不能含泥块，对不充许留设施工缝的构件，应集中力量在雨季前做完，保证其整体性，同时采用防淋雨措施。
2) 在雨季当中，加强与气象部门的联系，及时掌握天气预报情况。
雨季安全措施：
1) 土方施工防止塌方伤人。
2) 防止地面积水，成垛构件倾斜倒塌。
3) 各类电气设施及线路做好检查，设备应有防漏电装置，以免漏电伤人。
4) 采用雨季防雷电、防暑等措施，保证施工安全进行。
5) 施工现场应平整，无积水，车辆、人行道应铺洒炉渣以防打滑。
2、冬季施工：
现行《混凝土结构工程施工及验收规范》规定，当室外日平均气温连续五天低5℃时，工地施工应按冬季施工技术措施进行。
冬季施工准备工作：
1) 根据生产任务计划的安排，对进入冬季施工的工程提出冬季施工准备工作并纳入生产计划。
2) 提前做好冬季施工材料的计划和储备工作，如草帘、抗冻剂等。
3) 贯彻热源，保护好现场各种临时设施的保温抗冻工作。
4) 对负责外加剂，测温保温人员应组织专门的技术业务培训，学习相关知识，明确责任。
冬季施工的技术措施：
1）在冬期施工，加强领导，提高结识，派专人做好气象预报和测温工作，做好记录，天天及时将测得情况告知施工管理人员以采用措施。
2）钢筋砼工程，冬季浇筑的砼在受冻前其抗压强度不得低于下边规定：硅酸盐水泥配制的砼为设计强度的30%；C15砼强度等级不得低于4.9MPa，应优先选用硅酸盐水泥，最小水泥用量为300KG/M3，水灰比不大于0.6。砼配制原料按规定加热，外加剂提前配制，计量要准确，投料顺序为石子—水泥—外加剂—砂。搅拌时间比常温延长50%，不少于2Min，浇筑时应清除钢筋及模板上的冰块等，砼中严禁加有冰块。根据施工方案认真进行覆盖保温，加强养护。对于商品砼则应提出书面技术参数及规定。
3) 砌体工程：在0℃以上砖可适当浇水，0℃以下不浇水，适当加大砂浆稠度，砖的表面不得有冰霜，砂浆内可掺防冻剂，掺量按设计说明，施工规范或产品说明控制。每日砌筑后应覆盖保温，砂浆内严禁夹有冰块，
冬季施工安全措施：
1) 冬季施工注意做好防风、防火、防滑、防煤气中毒等工作。
2) 凡进行冬季施工的人员，必须进行安全教育。
3）施工人员戴好个人防护用品。
十、工程质量保证措施：
在施工过程中运用全面质量管理的方法成立以项目经理为组长，项目技术负责人为副组长的质量管理小组，一手抓管理，一手抓工程质量，进行质量控制，达成预期的目的。
1、质量控制机构图：
项目经理

生产负责人
技术负责人
现场负责人
施工员

生产负责人

测量员
材料员
资料员
质检员

2、质量保证措施：
1)成立质量检查小组，由项目经理、项目技术负责人、现场负责人、施工负责人、项目质检员、材料员以及各作业班长和班组质检员组成。
2)建立岗位质量责任制：
项目经理：对工程中的材料质量，工程质量负全面责任并负责正常施工所需材料、设备、劳动力等的组织。
技术负责人：对施工技术负责，认真进行技术交底，贯彻质量标准，对工程质量全面负责。
项目部质检员：主管好整个单位工程所有分部分项工程的质量检查和监督。经常检查单位工程的技术资料，对所的进厂材料以及砼、砂浆和成品构件的质量负责，组织各分部项工程的验收及核定质量等级的工作。
班组质检员：对本班组的质量负责，认真进行质量的检查、监督，并定期向上一级质检员进行质量、进度报告。
施工负责人：对单位工程施工质量负责，认真组织并协调现场各工种的施工，狠抓质量管理。
班组长：明确施工任务，合理安排，对本班组人员的施工技术和质量负责，并及时向技术和施工负责人反映施工过程中的情况。
3、质量管理
1）原材料、成品、半成品进场要有产品合格证。现场进行检查验收，并及时按规范取样复验，不合格材料不准用在工程上，预制构件、砖、砂、石、水泥、钢筋等经常进行质量检查。砼、砂浆严格按重量比过称投材料，严格控制砼的加水量及搅拌时间。控制好砼塌落度及砂浆稠度，并按规定取样送检。
2）施工前认真进行技术交底，措施进行审批后，及时贯彻到全体施工人员，施工中作好自检、互检、交接检工作。
3）宏观管理上委托质监站、监理公司、建设单位每月进行一到二次大检查及不定期抽查，发现问题立即解决，经复验合格后方可进行下道工序施工。
4）实行奖优罚劣，对班组实行质量奖罚制度，项目部人员年终进行质量，进度考核，使每个施工人员的工资分派同施工质量挂钩。
十一、保证安全施工技术组织措施：
1、安全生产责任制：项目经理为安全生产工作第一负责人，对该项目安全生产负全面责任，技术负责人对该项目的安全生产负技术领导责任，各个班组认真遵守操作规程和安全技术交底，安全员认真执行安全生产施工组织设计中的安全技术措施，做好安全生产管理和监督检查工作。
2、安全技术管理制度：
1) 保证施工现场安全生产。
2) 机械工作停放位置应牢固可靠。
3) 防止塌方事故。
4) 防止中暑、中毒和触电事故。
3、安全检查制度：
1) 成立以处安检科为首的安全检查团，每月检查一次。
2) 项目部设专职安检员一名，负责平常安全检查和安全生产管理工作。
3) 每日记录具体的安全情况并报告。
4、安全生产措施：
1) 贯彻执行安全生产责任制和遵守各级安全生产法规。工号设专职安全检查员并持证上岗，建立各项检查制度和奖罚制度。
2) 认真做好“三宝”运用和“四口”、“五临边”防护，各类机械设备要专人负责，特殊工种持证上岗。
3) 土方施工做好放坡、支撑、围挡，防止塌方或坠落伤人。
4) 电气设备由专人管理，并安装漏电保护器和接地线。
5) 坑、沟地带和现场出入口设立醒目的安全标志牌，夜间设警示灯。
6) 夜间施工应有足够的照明。照明线严禁乱拉乱接，布置要合理，避免出现照明死角。
7) 建立以项目经理为首的生产指挥保证体系，实行管生产同时必须管安全的原则，加强安全思想教育，安全技术培训，牢记安全生产，人人有责，树立“安全第一”的思想。
十二、环保、文明施工措施
创建文明工地是建筑施工公司的形象的窗口，是施工现场综合管理水平的体现，贯穿于项目施工管理的始末，它不仅涉及到每位员工的生产、生活工作环境，更能体现公司的精神面貌和形象。
1、成立以项目经理为首的现场文明施工领导小组建立文明施工责任制，实行日检查、评选制度。
2、全场实行封闭管理，办公室应具有各种图表，图牌标志，严格执行各种规章制度。
3、生活设施齐全，办公与宿舍、施工区分开设立，食堂、厕所等具有通风、防火、防暑卫生基本条件，食堂清洁卫生，污水集中排放，尽量使施工现场规矩整齐，同周边环境相融洽。
4、现场环境卫生，无污水、无建筑垃圾、无污染乱弃、垃圾随清随运，场地平整无积水。
5、根据现场平面位置，各种料具应定点存放，分规格码放整齐、稳固，做到一头齐、一条线，现场设备采用必要的方案防潮、防火、防冻、防爆等措施；易燃易爆、有毒物品及时入库管理，设明显标志。
6、严格控制噪音、粉尘污染，减轻扰民。
7、临时设施搭设整齐，消防器材由专人负责，并设明显的防火、安全标志。
8、进入车辆防止装物散落。如有散落，专人打扫。干燥天气路面要洒水防尘。
十三、进度计划表（见附图）

十四、施工现场平面布置图
注：办公室在搅拌站院内，工人食宿在生活区，此处重要是材料堆放和钢筋加工。
